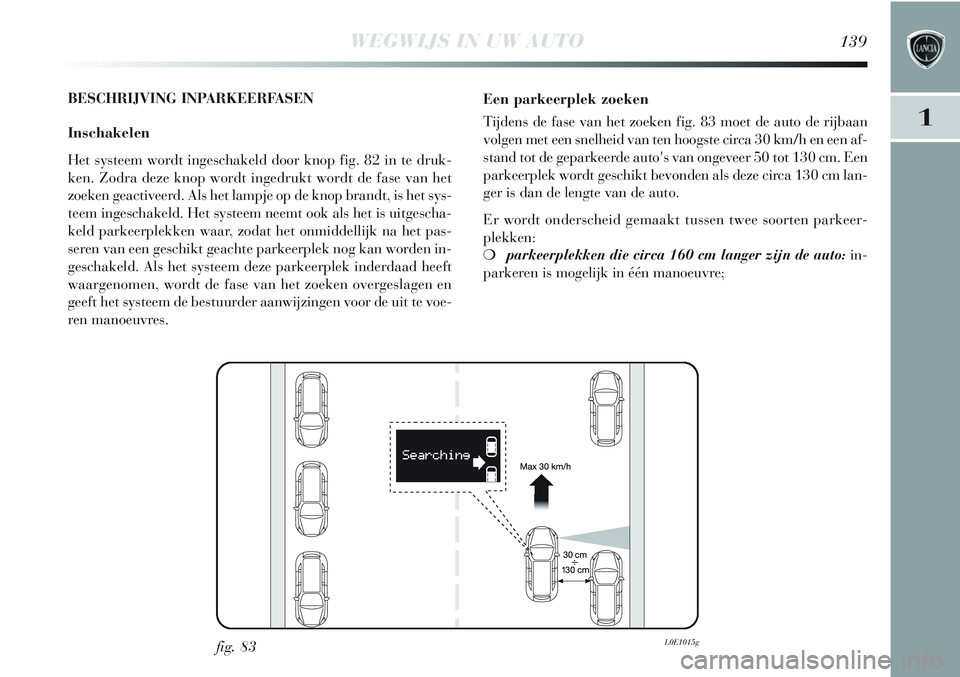

WEGWIJS IN UW AUTO139
1
BESCHRIJVING INPARKEERFASEN
Inschakelen
Het systeem wordt ingeschakeld door knop fig. 82 in te druk-
ken. Zodra deze knop wordt ingedrukt wordt de fase van het
zoeken geactiveerd. Als het lampje op de knop brandt, is het sys-
teem ingeschakeld. Het systeem neemt ook als het is uitgescha-
keld parkeerplekken waar, zodat het onmiddellijk na het pas-
seren van een geschikt geachte parkeerplek nog kan worden in-
geschakeld. Als het systeem deze parkeerplek inderdaad heeft
waargenomen, wordt de fase van het zoeken overgeslagen en
geeft het systeem de bestuurder aanwijzingen voor de uit te voe-
ren manoeuvres.Een parkeerplek zoeken
Tijdens de fase van het zoeken fig. 83 moet de auto de rijbaan
volgen met een snelheid van ten hoogste circa 30 km/h en een af-
stand tot de geparkeerde auto's van ongeveer 50 tot 130 cm. Een
parkeerplek wordt geschikt bevonden als deze circa 130 cm lan-
ger is dan de lengte van de auto.
Er wordt onderscheid gemaakt tussen twee soorten parkeer-
plekken:
❍parkeerplekken die circa 160 cm langer zijn de auto:in-
parkeren is mogelijk in één manoeuvre;
fig. 83
L0E1015g

140WEGWIJS IN UW AUTO
❍parkeerplekken die circa 130 cm langer zijn de auto:voor
inparkeren is een aantal manoeuvres nodig waarbij het systeem
alleen bij de eerste de besturing overneemt (de daaropvolgende
manoeuvres moeten geheel door de bestuurder zelf worden ver-
richt).
Voor de kant van de weg waar naar een parkeerplek moet wor-
den gezocht en moet worden ingeparkeerd, kan de bestuurder:
1)
DKiezen voor zoeken en inparkeren aan passagierszijde met:
❍de richtingaanwijzerschakelaar in de middelste stand;
❍de waarschuwingsknipperlichten ingeschakeld;
❍de waarschuwingsknipperlichten ingeschakeld en de rich-
tingaanwijzerschakelaar in de stand naar passagierszijde;
❍de richtingaanwijzerschakelaar in de stand naar passagiers-
zijde.
2)
FKiezen voor zoeken en inparkeren aan bestuurderszijde
met:
❍de richtingaanwijzerschakelaar in de stand naar bestuur-
derszijde;
❍de waarschuwingsknipperlichten ingeschakeld en de rich-
tingaanwijzerschakelaar in de stand naar bestuurderszijde.
Het systeem informeert de bestuurder over de kant waar wordt
gezocht en de uit te voeren manoeuvre door middel van mel-
dingen op het display van het instrumentenpaneel en de sym-
bolen (
FenD) voor de linker- en rechterkant. Het zoeken vindt echter hoe dan ook aan beide kanten plaats,
zodat onmiddellijk na het passeren van een geschikt geachte par-
keerplek nog met de richtingaanwijzerschakelaar een specifie-
ke kant kan worden gekozen.
Tijdens de fase van het zoeken mag de snelheid niet hoger zijn
dan circa 30 km/h. Wanneer de snelheid hoger wordt dan circa
25 km/h wordt de bestuurder gewaarschuwd vaart te minderen
en zodra de snelheid hoger wordt dan circa 30 km/h wordt het
systeem uitgeschakeld. In dat geval moet het systeem opnieuw
worden geactiveerd door het indrukken van knop A-fig. 82.
Als de functie “Rijbaanwisseling” (zie de paragraaf “Buiten-
verlichting”) is ingeschakeld, vindt het zoeken van een par-
keerplek altijd aan passagierszijde plaats.
Wanneer tijdens de fase van het zoeken naar een parkeerplek de
parkeersensoren (zie hoofdstuk “Parkeersensoren voor en ach-
ter”) worden ingeschakeld, wordt de Magic Parking-functie van
het systeem uitgeschakeld.
Bij het zoeken naar een parkeerplek en het uit-
voeren van de parkeermanoeuvre dienen te allen
tijde de verkeersregels in acht te worden genomen.

WEGWIJS IN UW AUTO141
1
Herkenning van een parkeerplek fig. 84
Als het systeem een geschikte parkeerplek vindt tussen twee ge-
parkeerde auto's of eventuele andere objecten met een groot zij-
oppervlak (bijvoorbeeld vuilcontainers), geeft het een signaal dat
er een parkeerplek is gevonden en kan de auto worden ingepar-
keerd. Wanneer de auto al in een goede positie staat om met in-
parkeren te beginnen, verzoekt het systeem de bestuurder de ach-
teruit in te schakelen. In andere gevallen wordt de bestuurder ver-
zocht nog iets verder te rijden.Na het verzoek de achteruit in te schakelen moet de bestuurder
de auto stilzetten en de achteruit inschakelen om zo aan te ge-
ven dat hij met inparkeren wil beginnen. Wanneer de bestuur-
der daarentegen in de ingeschakelde versnelling verder rijdt, houdt
het systeem na circa 10 meter geen rekening meer met de ge-
vonden parkeerplek en begint het met zoeken naar een nieuwe
vrije plek.
Manoeuvre
De bestuurder regelt de snelheid van de auto met het gaspedaal,
rempedaal en koppelingspedaal (alleen bij uitvoeringen met hand-
geschakelde versnellingsbak), terwijl het systeem de besturing
overneemt om de auto zo goed mogelijk op de gevonden plek in
te parkeren.
Tijdens het inparkeren kan worden gebruikgemaakt van de in-
formatie van de parkeersensoren (bij het achteruit rijden wordt
aanbevolen door te rijden tot de sensoren achter een ononder-
broken signaal geven). Het blijft daarbij echter altijd belangrijk
de omgeving in de gaten te houden.
Tijdens de manoeuvre kan de auto worden stilgezet en kan de
achteruit, mits de auto blijft stilstaan, voor korte tijd worden uit-
geschakeld (bijvoorbeeld om een voetganger de betreffende par-
keerplek te laten oversteken).
Tijdens de fase van het inparkeren moet de snelheid lager zijn
dan circa 7 km/h, anders wordt de manoeuvre afgebroken.
fig. 84
L0E1016g

142WEGWIJS IN UW AUTO
Als de bestuurder tijdens het inparkeren, bedoeld of onbedoeld,
het stuurwiel aanraakt (het vastgrijpt of de beweging ervan ver-
hindert), wordt de manoeuvre afgebroken.
Wanneer oneffenheden op het wegoppervlak of obstakels voor de
wielen de beweging van de auto zodanig beïnvloeden dat de juis-
te manoeuvre niet kan worden gemaakt, wordt het inparkeren
mogelijk afgebroken.
Beëindiging van de manoeuvre
Als de parkeerplek groot genoeg is, wordt het inparkeren in één
manoeuvre uitgevoerd. Na het uitschakelen van de achteruit wordt
het stuur in de rechtuitstand gezet, waarna de manoeuvre als vol-
tooid wordt beschouwd en het systeem wordt uitgeschakeld. Als
de parkeerplek niet groot genoeg is en het inparkeren alleen in
meerdere manoeuvres kan worden uitgevoerd, wordt de be-
stuurder door middel van een bijbehorende melding op het dis-
play van het instrumentenpaneel geïnformeerd dat hij het in-
parkeren zelf handmatig dient te voltooien.Algemene opmerkingen
❍De bestuurder blijft te allen tijde verantwoordelijk voor par-
keermanoeuvres. Controleer als u de auto parkeert of zich geen
personen, dieren of obstakels in de buurt van de auto bevinden.
Het Magic Parking-systeem vormt (evenals de parkeersensoren)
een hulpmiddel voor de bestuurder. Deze dient echter altijd goed
te blijven opletten tijdens mogelijk gevaarlijke parkeermanoeu-
vres, ook al worden die met lage snelheid worden uitgevoerd.
❍Wanneer de positie van de sensoren door een aanrijding niet
meer correct is, kan dat tot gevolg hebben dat het systeem niet
meer naar behoren functioneert.
❍Wanneer de sensoren zijn bedekt met vuil, sneeuw, ijs of mod-
der of zijn overgespoten met een nieuwe laklaag, kan dat tot ge-
volg hebben dat het systeem niet meer naar behoren functioneert.
❍Voor een juiste werking van het systeem moeten de sensoren
altijd schoon zijn. Wees voorzichtig bij het reinigen van de sen-
soren om krassen of beschadigingen te voorkomen; gebruik geen
droge, grove of harde doek. De sensoren moeten worden gerei-
nigd met schoon water, waaraan eventueel autoshampoo is toe-
gevoegd. In wastunnels waar gebruik wordt gemaakt van stoom
of hogedrukreiniging, moeten de sensoren kort worden gereinigd.
Houd hierbij de spuitlans op meer dan 10 cm afstand.
Als u het stuurwiel tijdens een manoeuvre met
de hand wilt blokkeren, kunt u het beste de bui-
tenrand stevig vastgrijpen. Probeer niet de han-
den tussen de spaken te steken of de spaken zelf vast te
pakken.

WEGWIJS IN UW AUTO143
1
❍De nabijheid van ultrasone geluidsbronnen (bijv. luchtdruk-
remmen van vrachtwagens of pneumatische hamers) bij de sen-
soren, kan tot gevolg hebben dat ze niet meer naar behoren func-
tioneren.
❍De sensoren kunnen niet bestaande objecten signaleren
(“echo-storing”); dit wordt veroorzaakt door mechanische sto-
ringen, bijvoorbeeld: wassen van de auto, regen, zeer harde wind
en hagel.
❍De sensoren nemen objecten van bepaalde materialen of met
een specifieke vorm mogelijk niet waar (zeer dunne palen, aan-
hangerdissels, platen, netten, struiken, parkeerobstakels, vuil-
nisbakken, fietsen, scooters enz.). Let altijd goed op en contro-
leer of de auto inderdaad op de door het systeem gevonden par-
keerplek kan worden geparkeerd.
❍Het gebruik van banden (één of meer) of velgen met andere
afmetingen dan de banden of velgen waarmee de auto bij aan-
schaf was uitgerust, kan tot gevolg hebben dat het systeem niet
meer naar behoren functioneert.
❍Wanneer de accu losgekoppeld is geweest of sterk is ontladen,
kan het Magic Parking-systeem pas worden gebruikt nadat het
systeem is geïnitialiseerd door een bochtig parcours van enkele
honderden meters te volgen.
❍Als er een aanhanger aan de auto is gekoppeld (waarvan de
stekker op de juiste manier is aangesloten), wordt het systeem
automatisch uitgeschakeld.❍Bij het zoeken is het mogelijk dat het systeem een ongeschikte
plek (bijv. een inrit, zijstraat of plek bij een kruising) ten onrechte
als geschikt beoordeelt en met inparkeren wil beginnen.
❍Bij parkeren op een helling functioneert het systeem mogelijk
minder goed en schakelt het zichzelf uit.
❍Wanneer een gevonden parkeerplek zich tussen twee op de
stoep geparkeerde auto's bevindt, is het mogelijk dat het systeem
de auto ook op de stoep parkeert.
❍In zeer krappe bochten kunnen sommige manoeuvres mo-
gelijk niet worden uitgevoerd.
❍Let tijdens het inparkeren goed op dat de omstandigheden
niet veranderen (bijv. aanwezigheid van personen en/of dieren op
de parkeerplek, voorbijrijdende auto's enz.) en grijp direct in wan-
neer dat nodig is.
❍Let tijdens het inparkeren op auto's die uit de tegenoverge-
stelde rijrichting komen. Neem altijd de verkeersregels is acht.

144WEGWIJS IN UW AUTO

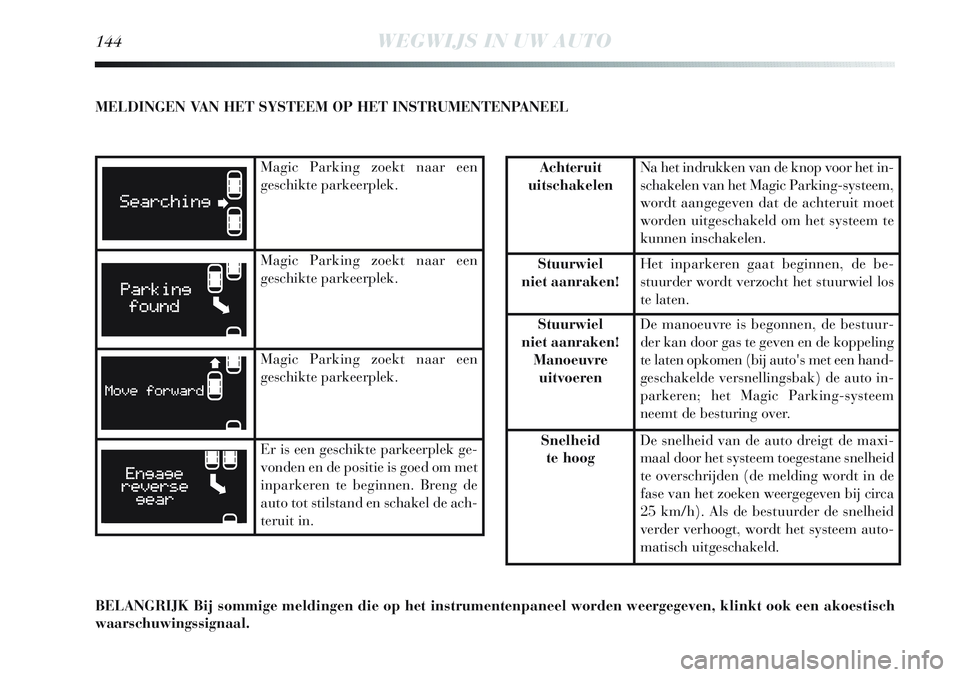

MELDINGEN VAN HET SYSTEEM OP HET INSTRUMENTENPANEEL
Magic Parking zoekt naar een
geschikte parkeerplek.
Magic Parking zoekt naar een
geschikte parkeerplek.
Magic Parking zoekt naar een
geschikte parkeerplek.
Er is een geschikte parkeerplek ge-
vonden en de positie is goed om met
inparkeren te beginnen. Breng de
auto tot stilstand en schakel de ach-
teruit in.
Achteruit
uitschakelenNa het indrukken van de knop voor het in-
schakelen van het Magic Parking-systeem,
wordt aangegeven dat de achteruit moet
worden uitgeschakeld om het systeem te
kunnen inschakelen.
Stuurwiel
niet aanraken!Het inparkeren gaat beginnen, de be-
stuurder wordt verzocht het stuurwiel los
te laten.
Stuurwiel
niet aanraken!
Manoeuvre
uitvoerenDe manoeuvre is begonnen, de bestuur-
der kan door gas te geven en de koppeling
te laten opkomen (bij auto's met een hand-
geschakelde versnellingsbak) de auto in-
parkeren; het Magic Parking-systeem
neemt de besturing over.
Snelheid
te hoogDe snelheid van de auto dreigt de maxi-
maal door het systeem toegestane snelheid
te overschrijden (de melding wordt in de
fase van het zoeken weergegeven bij circa
25 km/h). Als de bestuurder de snelheid
verder verhoogt, wordt het systeem auto-
matisch uitgeschakeld.
BELANGRIJK Bij sommige meldingen die op het instrumentenpaneel worden weergegeven, klinkt ook een akoestisch
waarschuwingssignaal.

WEGWIJS IN UW AUTO145
1
Magic Parking
niet beschikbaarEr is een probleem met het Magic Par-
king-systeem waargenomen. Wendt u tot
het servicenetwerk.
Probeer het
later nog eensHet Magic Parking-systeem heeft een pro-
bleem waargenomen aan een van de com-
ponenten die voor de werking ervan es-
sentieel zijn. Als het probleem zich voor
blijft doen, dient u zich tot het service-
netwerk te wenden.
Stuurwiel
aangeraaktDe bestuurder heeft bedoeld of onbedoeld
het stuurwiel aangeraakt. Het systeem
schakelt zichzelf uit en de bestuurder
dient de manoeuvre zelf te voltooien.
Magic Parking
OFFHet Magic Parking-systeem wordt om de
volgende redenen uitgeschakeld: ma-
noeuvre gereed, snelheid te hoog, aanwe-
zigheid aanhanger, maximale duur zoek-
fase overschreden, maximale duur inpar-
keerfase overschreden, gebruik parkeer-
sensoren in zoekfase, afwijkende koers
auto wegens obstakels voor de wielen.
Handmatig
beëindigen❍De inparkeerfase geregeld door Magic
Parking is beëindigd, maar het inpar-
keren is nog niet gereed en moet door
de bestuurder worden voltooid.
❍Stuurwiel tijdens inparkeren aange-
raakt.
❍Tijdens het inparkeren is de achteruit
uitgeschakeld en is de auto verplaatst.
❍Door obstakels voor de wielen wijkt de
koers van de auto af van de koers die
nodig is om de auto goed te parkeren.
Aanhanger
aanwezigEr is een poging gedaan Magic Parking in
te schakelen, maar achter de auto is een
aanhanger aanwezig (de aanhangerstek-
ker is op de juiste manier aangesloten).
Magic Parking
uitgeschakeldMagic Parking is uitgeschakeld door het
inschakelen van de parkeersensoren tijdens
de zoekfase en bij een snelheid van minder
dan 15 km/h.
BELANGRIJK Bij sommige meldingen die op het instrumentenpaneel worden weergegeven, klinkt ook een akoestisch
waarschuwingssignaal.

146WEGWIJS IN UW AUTO
PARKEERSENSOREN VOOR EN ACHTER
(in combinatie met Magic Parking)
(voor bepaalde uitvoeringen/markten)
De parkeersensoren verschaffen de bestuurder informatie over
de afstand tot obstakels achter en voor de auto (uitvoeringen met
4 sensoren achter en 4 sensoren voor); deze sensoren zijn altijd
vereist voor de werking van het Magic Parking-systeem. Dit par-
keerhulpsysteem signaleert obstakels die zich buiten het ge-
zichtsveld van de bestuurder bevinden. De informatie over de aanwezigheid van en de afstand tot een
obstakel wordt aan de bestuurder doorgegeven door middel van
een akoestisch signaal, waarvan de frequentie afhankelijk is van
de afstand tot het obstakel (als de afstand tot het obstakel klei-
ner wordt, neemt de frequentie van het akoestische signaal toe).
SENSOREN
Het systeem maakt voor het bepalen van de afstand tot obsta-
kels gebruik van 4 sensoren (indien aanwezig) in de voorbum-
per fig. 85 en 4 sensoren in de achterbumper fig. 86.
fig. 85
L0E0059mfig. 86L0E0298m

WEGWIJS IN UW AUTO147
1
Uitvoering met 8 sensoren
Bij de uitvoering met 4 sensoren achter en 4 sensoren voor wordt
het systeem geactiveerd door het inschakelen van de achteruit
of door op de knop fig. 87 te drukken. Als Magic Parking wordt
ingeschakeld, worden de sensoren achter en voor niet automa-
tisch ingeschakeld in de fase van het zoeken naar een parkeer-
plek: in dat geval kunnen ze worden ingeschakeld door te druk-
ken op de daarvoor bestemde knop fig. 87 of door het inscha-
kelen van de achteruit bij een snelheid van minder dan circa
15 km/h.
Als u de achteruit uitschakelt, blijven de sensoren voor en ach-
ter actief mits de snelheid lager blijft dan 15 km/h, om de par-
keermanoeuvre volledig te kunnen uitvoeren.
Het systeem kan ook worden ingeschakeld door op de knop fig.
87 op het middelste schakelaarpaneel te drukken: als het sys-
teem is ingeschakeld, brandt er een lampje op de knop.De sensoren worden uitgeschakeld als nogmaals op de knop
fig. 87 wordt gedrukt of als de snelheid toeneemt tot meer dan
15 km/h: als het systeem is uitgeschakeld, is het lampje op de
knop gedoofd.
Als de sensoren zijn ingeschakeld, start het systeem met de akoes-
tische signalering m.b.v. de zoemers voor of achter die een on-
derbroken signaal geven zodra een obstakel wordt waargenomen.
De onderbreking tussen de signalen wordt korter naarmate het
obstakel dichterbij komt.
Het signaal klinkt ononderbroken als de afstand tot het obsta-
kel minder is dan 30 cm. Afhankelijk van de plaats van het ob-
stakel (voor of achter) worden de geluidssignalen afgegeven door
de betreffende zoemer (voor of achter). Het obstakel dat zich
het dichtst bij de auto bevindt, wordt in ieder geval gesignaleerd.
Het geluidssignaal stopt onmiddellijk als de afstand tot het ob-
stakel groter wordt. De weergave van de tonen blijft gelijk als
de door de middelste sensoren gemeten afstand gelijk blijft. Als
deze situatie optreedt bij de zij-sensoren, dan wordt het signaal
na 3 seconden onderbroken (om te voorkomen dat het geluid
weergegeven blijft worden als langs een muur wordt gereden).
fig. 87
L0E0249m
De verantwoordelijkheid tijdens het parkeren en
andere mogelijk gevaarlijke manoeuvres ligt
altijd en overal bij de bestuurder. Controleer als u de
auto parkeert of zich geen personen (in het bijzonder
kinderen) of dieren in de buurt van de auto bevinden. De
parkeersensoren moeten als een hulpmiddel voor de
bestuurder beschouwd worden. De bestuurder moet tij-
dens eventueel gevaarlijke parkeermanoeuvres altijd
volledig zijn aandacht behouden, ook als de manoeu-
vres met lage snelheid worden uitgevoerd.

148WEGWIJS IN UW AUTO
AKOESTISCH SIGNAAL
De bestuurder wordt geïnformeerd over de aanwezigheid van en
de afstand tot obstakels door middel van geluidssignalen die wor-
den gegeven door 2 zoemers in het interieur:
❍een zoemer voorin die waarschuwt voor de aanwezigheid van
obstakels voor de auto en een zoemer achterin die waarschuwt
voor de aanwezigheid van obstakels achter de auto. Hierdoor
krijgt de bestuurder ruimtelijke informatie waar de obstakels
zich ongeveer bevinden (voor/achter).
Als de achteruit wordt ingeschakeld, wordt het systeem auto-
matisch ingeschakeld.
Het geluidssignaal:
❍neemt toe als de afstand tot het obstakel kleiner wordt;
❍klinkt ononderbroken als de afstand tot het obstakel minder
is dan ongeveer 30 cm en stopt onmiddellijk als de afstand tot
het obstakel groter wordt;
❍blijft constant als de gemeten afstand onveranderd blijft, ter-
wijl, als deze situatie zich voordoet bij de zij-sensoren, het signaal
na 3 seconden onderbroken wordt, om bijvoorbeeld signalen te
voorkomen als u langs een muur rijdt.
Voor een juiste werking van het systeem mag er
geen modder, vuil, sneeuw of ijs op de sensoren zit-
ten. Wees voorzichtig bij het reinigen van de sen-
soren om krassen of beschadigingen te voorkomen; ge-
bruik geen droge, grove of harde doek. De sensoren moe-
ten worden gereinigd met schoon water, waaraan even-
tueel autoshampoo is toegevoegd. In wastunnels waar ge-
bruik wordt gemaakt van stoom of hogedrukreiniging,
moeten de sensoren kort worden gereinigd. Houd hierbij
de spuitlans op meer dan 10 cm afstand.
Wendt u voor het overspuiten van de bumpers of
het bijwerken van de lak in de buurt van de sen-
soren uitsluitend tot het Lancia Servicenetwerk.
Als het bijwerken van de lak niet op de juiste manier
wordt uitgevoerd, kan de werking van de parkeersenso-
ren in gevaar worden gebracht.
MEETBEREIK VAN DE SENSOREN
Met de sensoren kan het gebied voor (uitvoeringen met 8 sen-
soren) en achter de auto worden gecontroleerd.
Door hun positie wordt het midden en de zijkant aan de voor-
en achterzijde van de auto gecontroleerd.
Obstakels in het midden worden waargenomen vanaf een afstand
van minder dan 0,9 meter (voor) en 1,30 meter (achter).
Obstakels aan de zijkant worden waargenomen vanaf een af-
stand van minder dan 0,6 meter.
