Lancia Delta 2013 Libretto Uso Manutenzione (in Italian)

5
MANUTENZIONE E CURA229
Manutenzione programmata ..................................................... 230
Piano di manutenzione programmata ....................................... 231
Controlli periodici..................................................................... 235
Utilizzo gravoso della vettura.................................................... 235
Verifica dei livelli ..................................................................... 237
Filtro aria/Filtro antipolline....................................................... 244
Batteria .................................................................................... 245
Ruote e pneumatici.................................................................. 248
Tubazioni in gomma ................................................................. 250
Tergicristallo/tergilunotto ......................................................... 250
Carrozzeria .............................................................................. 253
Interni ...................................................................................... 256

230MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per garantire
alla vettura una lunga vita in condizioni ottimali.
Per questo Lancia ha predisposto una serie di controlli e
di interventi di manutenzione ogni 30.000 chilometri (per
le versioni benzina) e 35.000 chilometri (per le versioni
diesel).
La manutenzione programmata non esaurisce tuttavia
completamente tutte le esigenze della vettura: anche nel
periodo iniziale prima del tagliando dei 30.000/35.000
chilometri e successivamente, tra un tagliando e l’altro,
sono pur sempre necessarie le ordinarie attenzioni come
ad esempio il controllo sistematico con eventuale ripri-
stino del livello dei liquidi, della pressione dei pneumati-
ci ecc...
AVVERTENZA I tagliandi di Manutenzione Programmata
sono prescritti dal Costruttore. La mancata esecuzione de-
gli stessi può comportare la decadenza della garanzia.Il servizio di Manutenzione Programmata viene prestato
da tutta la Rete Assistenziale Lancia, a tempi prefissati.
Se durante l’effettuazione di ciascun intervento, oltre al-
le operazioni previste, si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste potranno veni-
re eseguite solo con l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare subito alla Rete
Assistenziale Lancia eventuali piccole anomalie di fun-
zionamento, senza attendere l’esecuzione del prossimo ta-
gliando.
Se la vettura viene usata frequentemente per il traino di
rimorchi, occorre ridurre l’intervallo tra una manuten-
zione programmata e l’altra.

MANUTENZIONE E CURA231
5
PIANO DI MANUTENZIONE PROGRAMMATA
Versioni Benzina
Migliaia di chilometri
Mesi
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini
Controllo condizioni e usura pattini freni a disco posteriori
Controllo visivo condizioni: esterno carrozzeria,
protettivo sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghia/e comando accessori
Controllo visivo condizioni cinghia dentata comando distribuzione30 60 90 120 150 180
24 48 72 96 120 144
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●

232MANUTENZIONE E CURA
Migliaia di chilometri
Mesi
Controllo emissioni allo scarico
Verifica impianto antievaporazione
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Controllo stato di carica della batteria ed eventuale ricarica
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione (1)
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi) (2)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per im-
pieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(1) Per le versioni 1.4 Turbo Jet e 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare seri
danni al motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per motore Turbo Jet e Turbo Multi Air, dello
stesso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- si consiglia di rivolgersi alla Rete Assistenziale Lancia.
(2) Se la vettura viene utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale inferiore ai
10.000 km è necessario sostituire olio motore e filtro olio ogni 12 mesi.
30 60 90 120 150 180
24 48 72 96 120 144
●●● ●●●
●●
●●● ●●●
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●● ●●●
●●● ●●●

MANUTENZIONE E CURA233
5
Versioni Diesel
Migliaia di chilometri
Mesi
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini
Controllo condizioni e usura guarnizioni pattini a disco posteriori
Controllo visivo condizioni: esterno carrozzeria,
protettivo sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni),
elementi in gomma (cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo tensione ed eventuale regolazione cinghie comando accessori
Controllo emissioni/fumosità allo scarico35 70 105 140 175
24 48 72 96 120
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●

234MANUTENZIONE E CURA
Migliaia di chilometri
Mesi
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Controllo stato di carica della batteria ed eventuale ricarica
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (versioni senza DPF)(oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni con DPF)(**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per
impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L'olio motore ed il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti o comunque ogni 24 mesi.
Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro
ogni 12 mesi.
35 70 105 140 175
24 48 72 96 120
●● ● ● ●
●● ● ● ●
●
●
●●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●

MANUTENZIONE E CURA235
5
CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controllare ed
eventualmente ripristinare:
❍livello liquido di raffreddamento motore;
❍livello liquido freni;
❍livello liquido lavacristallo;
❍pressione e condizione dei pneumatici;
❍funzionamento impianto di illuminazione (fari, indi-
catori di direzione, emergenza, ecc.);
❍funzionamento impianto tergi/lavacristallo e posizio-
namento/usura spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventualmente ripristinare:
livello olio motore.
UTILIZZO GRAVOSO
DELLA VETTURA
Nel caso la vettura sia utilizzata prevalentemente in una
delle seguenti condizioni particolarmente severe:
❍traino di rimorchio o roulotte;
❍strade polverose;
❍tragitti brevi (meno di 7-8 km) e ripetuti e con tem-
peratura esterna sotto zero;
❍motore che gira frequentemente al minimo o guida su
lunghe distanze a bassa velocità oppure in caso di lun-
ga inattività.

236MANUTENZIONE E CURA
È necessario effettuare le seguenti verifiche più frequen-
temente di quanto indicato nel Piano di Manutenzione
Programmata:
❍controllo condizioni e usura pattini freni a disco an-
teriori;
❍controllo stato pulizia serrature cofano motore e bau-
le, pulizia e lubrificazione leverismi;
❍controllo visivo condizioni: motore, cambio, trasmis-
sione, tratti rigidi e flessibili delle tubazioni (scarico -
alimentazione carburante - freni) elementi in gomma
(cuffie - manicotti - boccole ecc.);❍controllo stato di carica e livello liquido batteria (elet-
trolito);
❍controllo visivo condizioni cinghie comandi accessori;
❍controllo ed eventuale sostituzione filtro aria.

MANUTENZIONE E CURA237
5

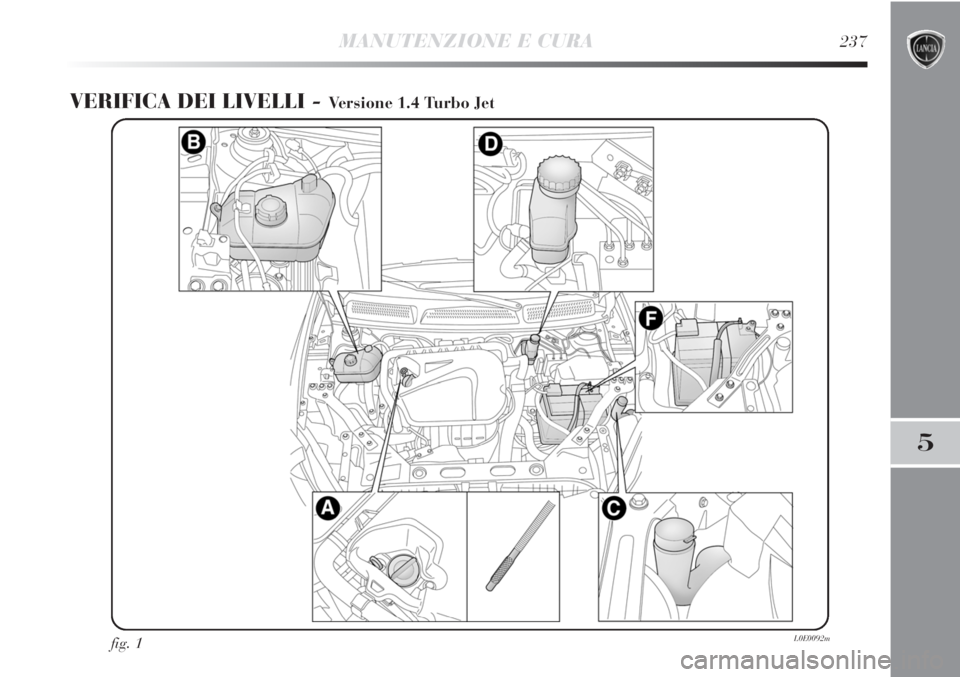

VERIFICA DEI LIVELLI - Versione 1.4 Turbo Jet
fig. 1L0E0092m

238MANUTENZIONE E CURA

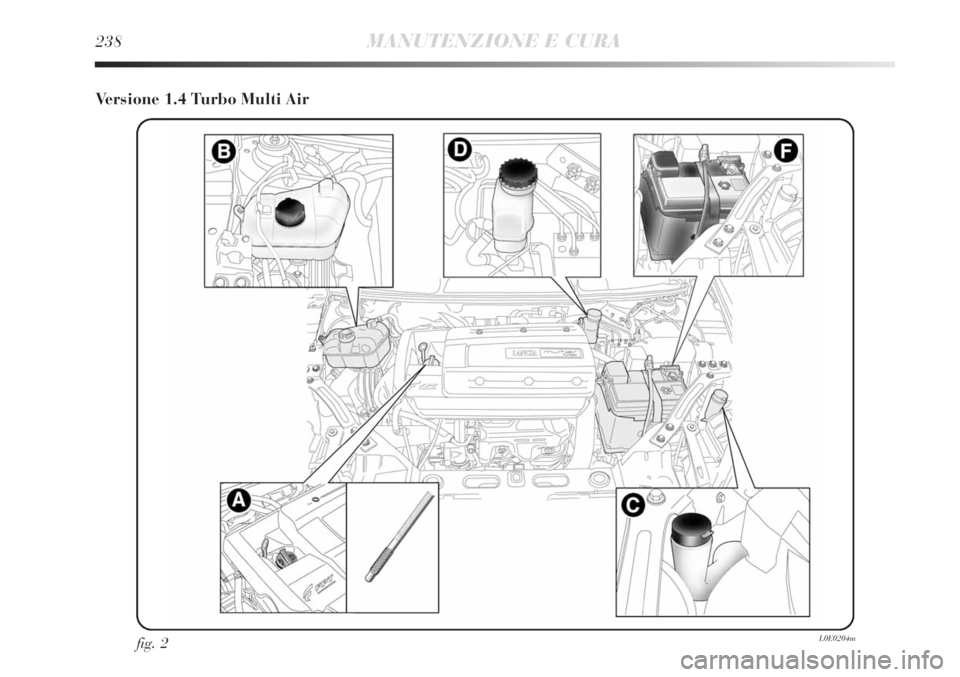

Versione 1.4 Turbo Multi Air
fig. 2L0E0204m
