Lancia Flavia 2013 Instructieboek (in Dutch)

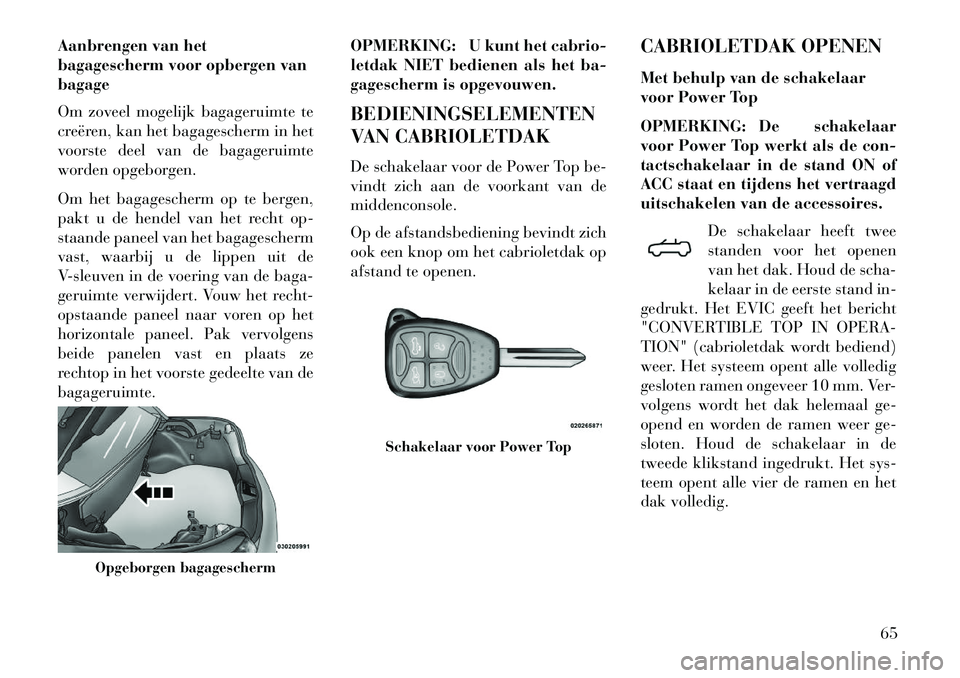

Aanbrengen van het
bagagescherm voor opbergen van
bagage
Om zoveel mogelijk bagageruimte te
creëren, kan het bagagescherm in het
voorste deel van de bagageruimte
worden opgeborgen.
Om het bagagescherm op te bergen,
pakt u de hendel van het recht op-
staande paneel van het bagagescherm
vast, waarbij u de lippen uit de
V-sleuven in de voering van de baga-
geruimte verwijdert. Vouw het recht-
opstaande paneel naar voren op het
horizontale paneel. Pak vervolgens
beide panelen vast en plaats ze
rechtop in het voorste gedeelte van de
bagageruimte.OPMERKING: U kunt het cabrio-
letdak NIET bedienen als het ba-
gagescherm is opgevouwen.
BEDIENINGSELEMENTEN
VAN CABRIOLETDAK
De schakelaar voor de Power Top be-
vindt zich aan de voorkant van de
middenconsole.
Op de afstandsbediening bevindt zich
ook een knop om het cabrioletdak op
afstand te openen.
CABRIOLETDAK OPENEN
Met behulp van de schakelaar
voor Power Top
OPMERKING: De schakelaar
voor Power Top werkt als de con-
tactschakelaar in de stand ON of
ACC staat en tijdens het vertraagd
uitschakelen van de accessoires.
De schakelaar heeft twee
standen voor het openen
van het dak. Houd de scha-
kelaar in de eerste stand in-
gedrukt. Het EVIC geeft het bericht
"CONVERTIBLE TOP IN OPERA-
TION" (cabrioletdak wordt bediend)
weer. Het systeem opent alle volledig
gesloten ramen ongeveer 10 mm. Ver-
volgens wordt het dak helemaal ge-
opend en worden de ramen weer ge-
sloten. Houd de schakelaar in de
tweede klikstand ingedrukt. Het sys-
teem opent alle vier de ramen en het
dak volledig.
Opgeborgen bagagescherm
Schakelaar voor Power Top
65

De bestuurder moet de schakelaar
voor het cabrioletdak gedurende de
hele bedieningscyclus ingedrukt hou-
den. Als de bestuurder wordt gewaar-
schuwd voor een obstakel dan kan de
bediening van het cabrioletdak wor-
den onderbroken door de schakelaar
los te laten.
Met behulp van de
afstandsbediening
OPMERKING: Stappen 1 t/m 3
moeten in vijf seconden worden
uitgevoerd.
1. Druk de ontgrendelknop op de af-
standsbediening kort in.2. Houd de knop voor Po-
wer Top ingedrukt totdat
het dak en alle ramen zijn
geopend.
OPMERKING: Wanneer
u de knop op de afstandsbediening
loslaat terwijl de Power Top nog
niet volledig is geopend, dan moet
u stap 1 t/m 3 opnieuw uitvoeren. CABRIOLETDAK SLUITEN
Met behulp van de schakelaar
voor Power Top
OPMERKING: De schakelaar
voor Power Top werkt als de con-
tactschakelaar in de stand ON of
ACC staat en tijdens het vertraagd
uitschakelen van de accessoires.
Houd de schakelaar inge-
drukt in de stand voor het
sluiten van het dak (dak om-
hoog). Het EVIC geeft het
bericht "CONVERTIBLE TOP IN
OPERATION" (cabrioletdak wordt be-
diend) weer. Houd de schakelaar inge-
drukt totdat het dak volledig is gesloten
en vergrendeld. Het systeem sluit dan
ook de ramen en het EVIC geeft het
bericht "CONVERTIBLE TOP COM-
PLETE" (cabrioletdak gereed) weer.
Met behulp van de
afstandsbediening
U kunt de knop voor Power Top op de
afstandsbediening niet gebruiken om
het cabrioletdak te sluiten. Hiervoor
moet u de schakelaar voor Power Top
in de auto gebruiken. Handmatig sluiten
Het handmatig sluiten van het cabri-
oletdak mag uitsluitend door een er-
kende dealer worden uitgevoerd.
Wanneer tijdens de bediening van het
cabrioletdak een storing optreedt:
1. Lees alle opmerkingen, aan-
dachtspunten en waarschuwingen bij
"Voorzorgsmaatregelen voor gebruik
van cabrioletdak" om te controleren
of aan alle gebruiksvoorwaarden is
voldaan.
2. Controleer of er berichten of waar-
schuwingen worden weergegeven zo-
als beschreven bij "Meldingen en
waarschuwingen voor de bediening
van het cabrioletdak". Neem indien
nodig de bijbehorende maatregel om
het probleem te verhelpen.
3. Als het probleem na het uitvoeren
van stap 1 en 2 nog niet is opgelost,
raadpleeg dan "Handmatige nood-
modus".
Druk de knop
voor Power Top
op de afstandsbe-
diening kort in.66

WINDSCHERM
Het windscherm kan achterin de auto
worden aangebracht. Het wind-
scherm kan niet in aanraking komen
met het dak tijdens het openen en
sluiten ervan. U hoeft het windscherm
dan ook niet te verwijderen als het
dak gesloten is. Als u het windscherm
niet gebruikt, kunt u het opvouwen en
onder het bagagescherm in de baga-
geruimte opbergen.
OPMERKING: Het is raadzaam
om eerst het dak te openen voordat
u het windscherm aanbrengt of
verwijdert.
Het windscherm aanbrengen
1. Haal het windscherm uit de baga-
geruimte.
2. Vouw het frame van het wind-
scherm uit.
3. Leg het kleine frame (1) plat bo-
ven op het grote frame (2) en klik
beide frames aan elkaar met de
framegrendel (3).OPMERKING: De frames moe-
ten plat op elkaar liggen om ze aan
elkaar te kunnen klikken.
4. Draai het kleine frame (1) weg van
het grote frame (2) totdat de draai-
grendel (3) beide frames in een
L-vorm vergrendelt.
5. Vouw beide poten aan de achter-
kant van het grote frame uit.
6. Lijn de poten uit met de sleuf in
ieder bekledingspaneel en plaats de
poten in de sleuven.
67

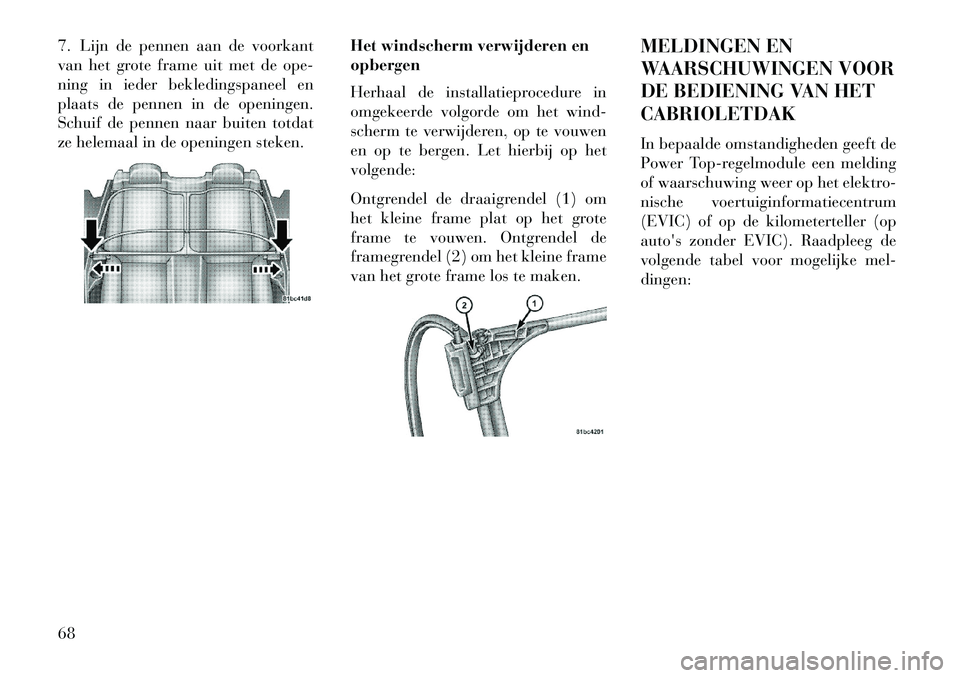

7. Lijn de pennen aan de voorkant
van het grote frame uit met de ope-
ning in ieder bekledingspaneel en
plaats de pennen in de openingen.
Schuif de pennen naar buiten totdat
ze helemaal in de openingen steken.Het windscherm verwijderen en
opbergen
Herhaal de installatieprocedure in
omgekeerde volgorde om het wind-
scherm te verwijderen, op te vouwen
en op te bergen. Let hierbij op het
volgende:
Ontgrendel de draaigrendel (1) om
het kleine frame plat op het grote
frame te vouwen. Ontgrendel de
framegrendel (2) om het kleine frame
van het grote frame los te maken.MELDINGEN EN
WAARSCHUWINGEN VOOR
DE BEDIENING VAN HET
CABRIOLETDAK
In bepaalde omstandigheden geeft de
Power Top-regelmodule een melding
of waarschuwing weer op het elektro-
nische voertuiginformatiecentrum
(EVIC) of op de kilometerteller (op
auto's zonder EVIC). Raadpleeg de
volgende tabel voor mogelijke mel-
dingen:68

EVIC-
berichtWeer-
gave-
duur van
EVIC-
bericht
Bericht op
kilometer-
teller
(< 8 km/u)
Weer-
gave-
duur van
bericht
op kilo-
metertel-
ler
Bericht op
kilometer-
teller
(> 8 km/u)
Weer-
gave-
duur van
bericht
op kilo-
metertel-
lerGeluids-
signaal
Toestand Vereiste
maatre-
gel door
bestuur-
der

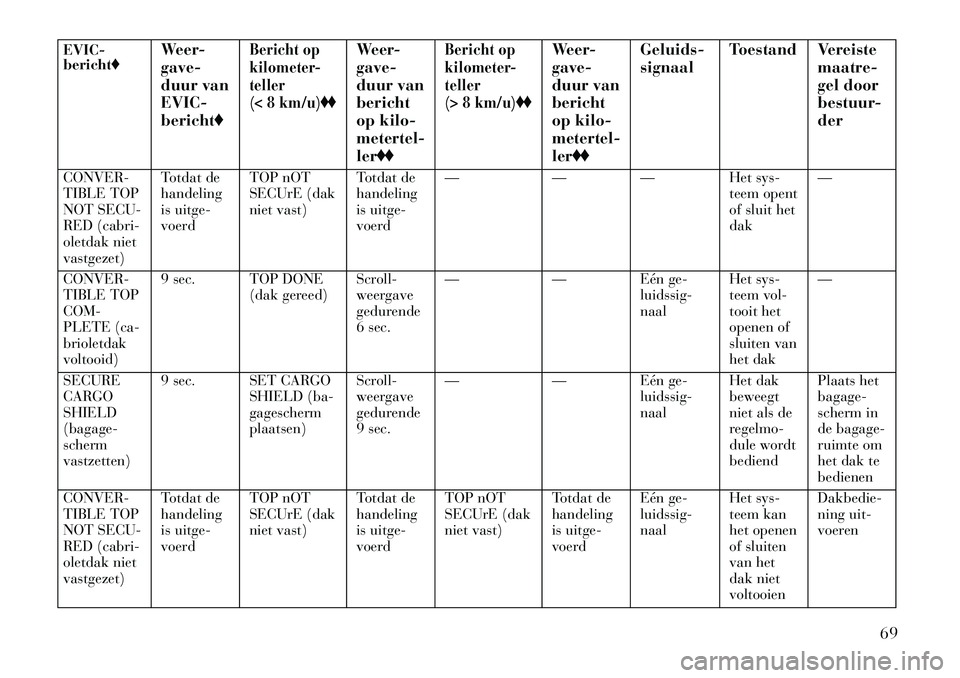

CONVER-
TIBLE TOP
NOT SECU-
RED (cabri-
oletdak niet
vastgezet) Totdat de
handeling
is uitge-
voerd
TOP nOT
SECUrE (dak
niet vast)
Totdat de
handeling
is uitge-
voerd—
—— Het sys-
teem opent
of sluit het
dak —
CONVER-
TIBLE TOP
COM-
PLETE (ca-
brioletdak
voltooid) 9 sec. TOP DONE
(dak gereed) Scroll-
weergave
gedurende
6 sec.—
—Eén ge-
luidssig-
naal Het sys-
teem vol-
tooit het
openen of
sluiten van
het dak—
SECURE
CARGO
SHIELD
(bagage-
scherm
vastzetten) 9 sec. SET CARGO
SHIELD (ba-
gagescherm
plaatsen) Scroll-
weergave
gedurende
9 sec.—
—Eén ge-
luidssig-
naal Het dak
beweegt
niet als de
regelmo-
dule wordt
bediendPlaats het
bagage-
scherm in
de bagage-
ruimte om
het dak te
bedienen
CONVER-
TIBLE TOP
NOT SECU-
RED (cabri-
oletdak niet
vastgezet) Totdat de
handeling
is uitge-
voerd
TOP nOT
SECUrE (dak
niet vast)
Totdat de
handeling
is uitge-
voerdTOP nOT
SECUrE (dak
niet vast)
Totdat de
handeling
is uitge-
voerdEén ge-
luidssig-
naal
Het sys-
teem kan
het openen
of sluiten
van het
dak niet
voltooienDakbedie-
ning uit-
voeren
69

EVIC-
berichtWeer-
gave-
duur van
EVIC-
bericht
Bericht op
kilometer-
teller
(< 8 km/u)
Weer-
gave-
duur van
bericht
op kilo-
metertel-
ler
Bericht op
kilometer-
teller
(> 8 km/u)
Weer-
gave-
duur van
bericht
op kilo-
metertel-
lerGeluids-
signaal
Toestand Vereiste
maatre-
gel door
bestuur-
der
SPEED
TOO HIGH
(snelheid te
hoog) 9 sec. SPEED TOO
HIGH (snel-
heid te hoog) Scroll-
weergave
gedurende
9 sec.TOP (dak) 6 sec. Eén ge-
luidssig-
naalU bedient
het dak bij
een rijsnel-
heid van
meer dan
0 km/uU kunt het
dak alleen
bedienen
als de auto
stilstaat.
TRUNK
AJAR (ba-
gageruimte
open) Continu DECK (dek-
sel) Continu DECK (dek-
sel) Continu Eén ge-
luidssig-
naal Het koffer-
deksel is
open of
niet ver-
grendeldU kunt het
dak alleen
bedienen
als het kof-
ferdeksel
gesloten is
CONVER-
TIBLE TOP
MALFUNC-
TION (sto-
ring cabrio-
letdak) 6 sec. TOP FAIL
(dakstoring) Scroll-
weergave
gedurende
6 sec.TOP (dak) 6 sec. Eén ge-
luidssig-
naalDe Power
Top-
regelmo-
dule heeft
het sys-
teem ge-
blokkeerdZie voet-
noot
70

EVIC-
berichtWeer-
gave-
duur van
EVIC-
bericht
Bericht op
kilometer-
teller
(< 8 km/u)
Weer-
gave-
duur van
bericht
op kilo-
metertel-
ler
Bericht op
kilometer-
teller
(> 8 km/u)
Weer-
gave-
duur van
bericht
op kilo-
metertel-
lerGeluids-
signaal
Toestand Vereiste
maatre-
gel door
bestuur-
der

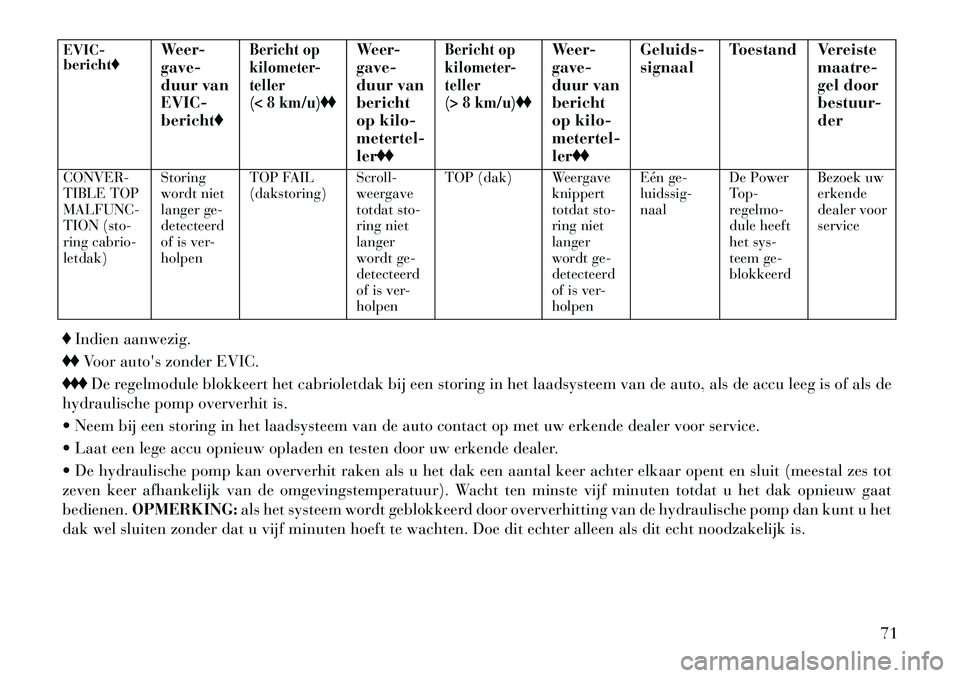

CONVER-
TIBLE TOP
MALFUNC-
TION (sto-
ring cabrio-
letdak) Storing
wordt niet
langer ge-
detecteerd
of is ver-
holpenTOP FAIL
(dakstoring)
Scroll-
weergave
totdat sto-
ring niet
langer
wordt ge-
detecteerd
of is ver-
holpenTOP (dak) Weergave
knippert
totdat sto-
ring niet
langer
wordt ge-
detecteerd
of is ver-
holpenEén ge-
luidssig-
naal
De Power
Top-
regelmo-
dule heeft
het sys-
teem ge-
blokkeerdBezoek uw
erkende
dealer voor
service
Indien aanwezig.
Voor auto's zonder EVIC.
De regelmodule blokkeert het cabrioletdak bij een storing in het laadsysteem van de auto, als de accu leeg is of als de
hydraulische pomp oververhit is.
 Neem bij een storing in het laadsysteem van de auto contact op met uw erkende dealer voor service.
 Laat een lege accu opnieuw opladen en testen door uw erkende dealer.
 De hydraulische pomp kan oververhit raken als u het dak een aantal keer achter elkaar opent en sluit (meestal zes tot
zeven keer afhankelijk van de omgevingstemperatuur). Wacht ten minste vijf minuten totdat u het dak opnieuw gaat
bedienen. OPMERKING: als het systeem wordt geblokkeerd door oververhitting van de hydraulische pomp dan kunt u het
dak wel sluiten zonder dat u vijf minuten hoeft te wachten. Doe dit echter alleen als dit echt noodzakelijk is.
71

HANDMATIGE
NOODMODUS (ALLEEN
VOOR SLUITEN VAN DAK)
Deze procedure mag uitsluitend wor-
den gevolgd om het dak te sluiten
(dak omhoog) als dit niet lukt met de
schakelaar voor Power Top of als het
dak in een stand staat die het rijden
onmogelijk maakt. Volg onderstaande
aanwijzingen om het dak te sluiten
(omhoog te brengen) via de handma-
tige noodmodus.
Druk binnen twee seconden vijf maal
op de stand voor omhoog (dak slui-
ten) van de schakelaar voor Power
Top en houd de schakelaar ten minste
twee minuten ingedrukt in de stand
voor omhoog.LET OP!
 Neem contact op met uw erkendedealer nadat u het dak via boven-
staande procedure heeft gesloten.
 Rijd NIET sneller dan 64 km/u.
(Vervolgd)
LET OP!(Vervolgd)
 Omdat de handmatige noodmo- dus het cabrioletdak kan bescha-
digen, dient u deze modus uitslui-
tend te gebruiken als de normale
dakbediening niet werkt.
Wanneer u merkt dat het dak tijdens
het gebruik van de handmatige nood-
modus wordt beschadigd, laat dan de
schakelaar voor Power Top onmiddel-
lijk los en neem contact op met uw
erkende dealer.
OPMERKING: Het duurt moge-
lijk langer om de Power Top dak
volledig omhoog te brengen en te
sluiten via deze procedure. Het is
niet ongebruikelijk dat het dak
pas na 30 seconden in beweging
komt.
SPIEGELS
BINNENSPIEGEL MET
AUTOMATISCHE
DIMSTAND
Via een dubbel scharniersysteem kunt
u de spiegel horizontaal en verticaal verstellen. Stel de spiegel zo in dat u
door het midden van de achterruit
kijkt.
Deze spiegel wordt automatisch aan-
gepast aan hinderlijke weerspiegeling
van de koplampen van achterliggers.
U kunt deze functie in- of uitschake-
len door de knop onder aan de spiegel
in te drukken. Links naast de knop
gaat een lampje branden als de dim-
functie actief is. De sensor rechts van
de knop gaat niet branden.
OPMERKING: Tijdens het ach-
teruitrijden wordt deze functie
uitgeschakeld.
Binnenspiegel met automatische
dimstand
72

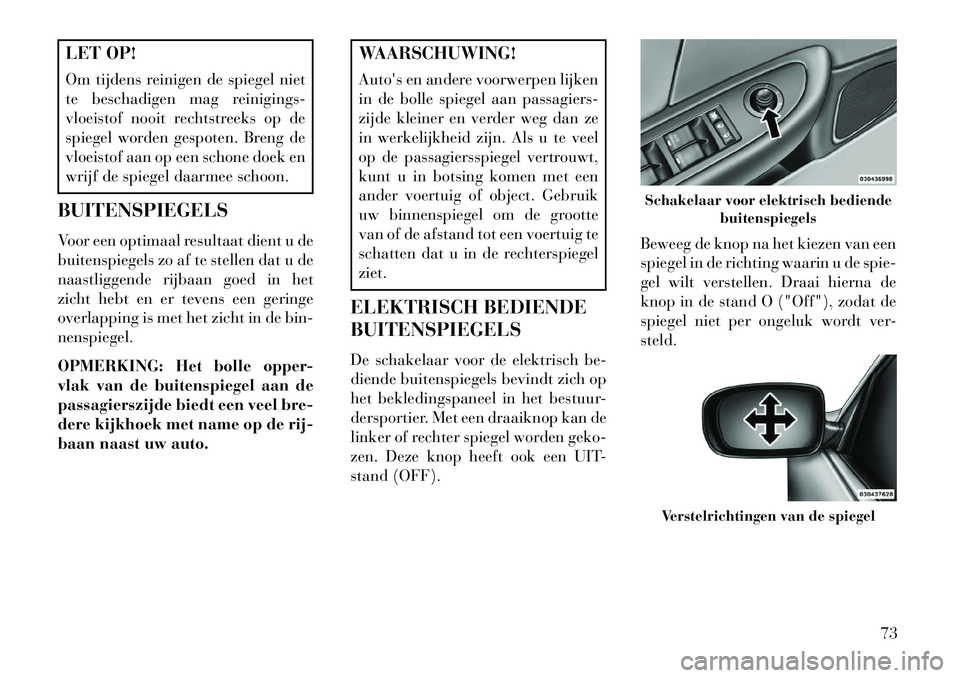

LET OP!
Om tijdens reinigen de spiegel niet
te beschadigen mag reinigings-
vloeistof nooit rechtstreeks op de
spiegel worden gespoten. Breng de
vloeistof aan op een schone doek en
wrijf de spiegel daarmee schoon.
BUITENSPIEGELS
Voor een optimaal resultaat dient u de
buitenspiegels zo af te stellen dat u de
naastliggende rijbaan goed in het
zicht hebt en er tevens een geringe
overlapping is met het zicht in de bin-
nenspiegel.
OPMERKING: Het bolle opper-
vlak van de buitenspiegel aan de
passagierszijde biedt een veel bre-
dere kijkhoek met name op de rij-
baan naast uw auto.
WAARSCHUWING!
Auto's en andere voorwerpen lijken
in de bolle spiegel aan passagiers-
zijde kleiner en verder weg dan ze
in werkelijkheid zijn. Als u te veel
op de passagiersspiegel vertrouwt,
kunt u in botsing komen met een
ander voertuig of object. Gebruik
uw binnenspiegel om de grootte
van of de afstand tot een voertuig te
schatten dat u in de rechterspiegel
ziet.
ELEKTRISCH BEDIENDE
BUITENSPIEGELS
De schakelaar voor de elektrisch be-
diende buitenspiegels bevindt zich op
het bekledingspaneel in het bestuur-
dersportier. Met een draaiknop kan de
linker of rechter spiegel worden geko-
zen. Deze knop heeft ook een UIT-
stand (OFF). Beweeg de knop na het kiezen van een
spiegel in de richting waarin u de spie-
gel wilt verstellen. Draai hierna de
knop in de stand O ("Off"), zodat de
spiegel niet per ongeluk wordt ver-
steld.
Schakelaar voor elektrisch bediende
buitenspiegels
Verstelrichtingen van de spiegel
73

VERWARMDE
BUITENSPIEGELSDeze buitenspiegels worden
verwarmd om ijs te ontdooien.
Deze functie wordt geactiveerd wan-
neer u de achterruitverwarming in-
schakelt. Raadpleeg de paragraaf
"Achterruitfuncties" in het hoofdstuk
"De functies van uw auto" voor meer
informatie hierover.
MAKE-UPSPIEGEL
Aan de binnenkant van de zonneklep
bevindt zich een make-upspiegel. Als
u deze spiegel wilt gebruiken, klapt u
de zonneklep omlaag en het spiegel-
klepje omhoog. UCONNECT™ PHONE
OPMERKING: Raadpleeg het ge-
deelte over Uconnect™ Phone in
de gebruikershandleiding van het
navigatiesysteem of de multime-
diaradio (afzonderlijk boekje)
voor meer informatie over
Uconnect™ Phone met navigatie of
multimediaradio.
Uconnect™ Phone is een via spraak te
activeren, handsfree communicatie-
systeem voor in de auto. Met
Uconnect™ Phone kunt u een num-
mer kiezen op uw mobiele telefoon*
met behulp van eenvoudige gespro-
ken opdrachten (zoals "Call" (bel)
…"Jan"…"Work" (werk) of "Dial"
(kies) …"012 34 56 78"). Het geluid
van de mobiele telefoon wordt door-
gegeven via het audiosysteem van de
auto en het systeem dempt automa-
tisch de radio wanneer Uconnect™
Phone wordt gebruikt.
Met Uconnect™ Phone kunt u tijdens
het in- of uitstappen gesprekken
doorschakelen tussen Uconnect™
Phone en uw mobiele telefoon, terwijl
u ook de microfoon van hetUconnect™ systeem kunt uitschake-
len wanneer u een privégesprek wilt
voeren.
Uconnect™ Phone wordt aange-
stuurd via het Bluetooth® Handsfree-
profiel van uw mobiele telefoon.
Uconnect™ Phone is voorzien van
Bluetooth® technologie, de wereld-
wijde standaard waarmee verschil-
lende elektronische apparaten zonder
draden of docking station aan elkaar
kunnen worden gekoppeld.
Uconnect™ Phone werkt dan ook on-
geacht de plaats waar uw mobiele te-
lefoon zich bevindt (handtas, zak of
aktetas), op voorwaarde dat uw tele-
foon is ingeschakeld en aan
Uconnect™ Phone van de auto is ge-
koppeld. Met Uconnect™ Phone kun-
nen maximaal zeven mobiele tele-
foons op het systeem worden
aangesloten. Met Uconnect™ Phone
kan slechts één aangesloten (of ge-
koppelde) mobiele telefoon tegelijk
worden gebruikt. Uconnect™ Phone
is verkrijgbaar in de talen Engels, Ne-
derlands, Frans, Duits, Italiaans of
Spaans (zoals aanwezig).
Make-upspiegel
74
