ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbruiken
(waardoor de accu langzaam kan ontladen), wendt u dan tot de Lancia-dealer. Deze kan controleren of
de elektrische installatie van de auto geschikt is voor het extra stroomverbruik.

CODE-card
Bewaar deze op een veilige plaats, maar niet in de auto. Wij raden u aan de elektronische code van de
CODE-card te noteren en altijd bij u te hebben, omdat deze onmisbaar is voor het uitvoeren van een
noodstart.
GEPROGRAMMEERD ONDERHOUD
Bedenk dat een goed onderhoud van de auto de beste manier is om de prestaties en de veiligheid van de
auto gedurende langere tijd te garanderen. Daarbij wordt ook het milieu ontzien en blijven de
exploitatiekosten laag.
IN HET INSTRUCTIEBOEKJE....
…vindt u informatie, tips en belangrijke waarschuwingen voor het juiste gebruik, veilig rijden en het
onderhoud van uw auto. Let vooral op de symbolen "(veiligheid van de inzittenden) #(bescherming
van het milieu) â(conditie van de auto).
Als op het multifunctionele display het bericht “Zie instructieboekje” verschijnt, raadpleeg dan het
hoofdstuk “Lampjes en berichten” in dit boekje.

7
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING DASHBOARD ........................................................ 8
INSTRUMENTENPANEEL ................................... 10
SYMBOLEN .......................................................... 11
LANCIA CODE ..................................................... 11
DE SLEUTELS EN PORTIERVERGRENDELING 13
START-/CONTACTSLOT ..................................... 20
INSTRUMENTEN ................................................ 21
MULTIFUNCTIONEEL DISPLAY (Op het standaard
instrumentenpaneel met twee regels)...................... 22
MULTIFUNCTIONEEL DISPLAY (Op het comfort
instrumentenpaneel met drie regels)....................... 25
ZITPOSITIE INSTELLEN ................................... 38
HOOFDSTEUNEN ............................................... 44
STUURWIEL VERSTELLEN ............................... 45
SPIEGELS ............................................................ 46
KLIMAATREGELING ......................................... 47
KLIMAATREGELING, HANDBEDIEND .............. 48
KLIMAATREGELING, AUTOMATISCH MET
GESCHEIDEN REGELING .................................. 52
BUITENVERLICHTING ...................................... 62
RUITEN REINIGEN ............................................. 64
CRUISE-CONTROL ............................................. 67
PLAFONDVERLICHTING ................................... 69
BEDIENINGSKNOPPEN VERLICHTING ............. 71
BRANDSTOFNOODSCHAKELAAR ..................... 72INTERIEURUITRUSTING ................................... 73
ROKERSKIT ......................................................... 75
ZONNEKLEPPEN................................................. 76
OPENDAK ............................................................ 76
RUITBEDIENING ................................................ 78
BAGAGERUIMTE ................................................ 80
MOTORKAP ......................................................... 82
DAKRAILS ........................................................... 83
KOPLAMPEN ....................................................... 84
ABS ...................................................................... 85
EOBD-SYSTEEM ................................................. 86
AUTORADIO ........................................................ 87
EXTRA ACCESSOIRES ....................................... 88
ELEKTRISCHE STUURBEKRACHTIGING
“DUALDRIVE” .................................................... 89
PARKEERSENSOREN ......................................... 91
TANKEN .............................................................. 92
BESCHERMING VAN HET MILIEU .................... 94
DASHBOARD EN BEDIENING

10
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
L0D0372m
L0D0010m
fig. 7
fig. 8
INSTRUMENTEN-
PANEEL
Standaard
A – Snelheidsmeter
B – Brandstofmeter met waarschuwingslampje
brandstofreserve
C – Koelvloeistoftemperatuurmeter met waar-
schuwingslampje voor te hoge koelvloei-
stoftemperatuur
D – Toerenteller
E – Multifunctioneel display
cmLampjes alleen aanwezig op Multijet-uit-
voeringen
Comfort
A – Snelheidsmeter
B – Brandstofmeter met waarschuwingslampje
brandstofreserve
C – Koelvloeistoftemperatuurmeter met waar-
schuwingslampje voor te hoge koelvloei-
stoftemperatuur
D – Toerenteller
E – Instelbaar multifunctioneel display
cmLampjes alleen aanwezig op Multijet-uit-
voeringen

14
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
BELANGRIJK De frequentie van de
afstandsbediening kan worden ge-
stoord door krachtige radiosignalen
van buiten de auto (van mobiele tele-
foons, van radiozendamateurs enz.)
Hierdoor kan de werking van de af-
standsbediening worden beïnvloed.
Portieren en achterklep
vergrendelen
Druk kort op de knop Á: de portieren,
de achterklep en het tankklepje wor-
den op afstand vergrendeld, de pla-
fondverlichting dooft en de richting-
aanwijzers knipperen één keer. Portieren en achterklep
ontgrendelen
Druk kort op de knop Ë: de portieren,
de achterklep en het tankklepje wor-
den ontgrendeld, de plafondverlich-
ting wordt tijdelijk ingeschakeld en de
richtingaanwijzers knipperen twee
keer.
Als de brandstofnoodschakelaar in
werking treedt, worden de portieren
automatisch ontgrendeld.
In het “Instelmenu” op het instelbare
multifunctionele display (zie de be-
treffende paragraaf in het hoofdstuk
“Dashboard en bediening”) kunt u
het systeem zo instellen dat na het in-
drukken van de knop Ëalleen het be-
stuurdersportier wordt ontgrendeld. Voor het inklappen van de metalen
baard Ain de handgreep moet u:
❒het knopje Bindrukken en inge-
drukt houden
❒de metalen baard Abewegen
❒het knopje Bloslaten en de meta-
len baard Adraaien totdat hij op
de juiste wijze is ingeklapt en ver-
grendeld.
Knop
Ëdient voor het op afstand
ontgrendelen van de portieren, de
achterklep en op enkele uitvoeringen,
het tankklepje.
Knop
Ádient voor het op afstand ver-
grendelen van de portieren, de ach-
terklep en op enkele uitvoeringen, het
tankklepje.
Knop Rdient voor het openen van
de achterklep.
Druk het knopje B-fig. 11
alleen in als de sleutel ver
genoeg van het lichaam (speciaal
de ogen) en van voorwerpen die
snel beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor kin-
deren) per ongeluk op de knop
drukt.
ATTENTIE
fig. 13L0D0378m

22
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
MULTIFUNCTIONEEL
DISPLAY
(op het standaard
instrumentenpaneel
met twee regels)
De auto kan zijn uitgerust met een mul-
tifunctioneel display dat tijdens de rit
nuttige informatie levert aan de be-
stuurder op basis van de instelling voor
de gewenste gegevens.
BEGINSCHERM fig. 26
Op het beginscherm kan het volgende
worden weergegeven:
AKilometerteller
BKlokje
CStand van koplampverstelling
(alleen als het dimlicht is
ingeschakeld). KOELVLOEISTOF-
TEMPERATUURMETER fig. 25
Als het waarschuwingslampje Agaat
branden, dan is de koelvloeistoftempe-
ratuur te hoog; zet in dat geval de mo-
tor uit en wendt u tot de Lancia-dealer.
De wijzer geeft de temperatuur aan van
de motorkoelvloeistof, zodra de koel-
vloeistoftemperatuur hoger wordt dan
ongeveer 50°C. Onder normale om-
standigheden kan de wijzernaald op
verschillende posities in het bereik
staan, afhankelijk van de gebruiksom-
standigheden van de auto en de zelfre-
gulerende werking van het motorkoel-
systeem.
BELANGRIJK Als de wijzernaald aan
het begin van de schaal staat (lage
temperatuur) en het waarschuwings-
lampje Abrandt, dan is er een storing
in het systeem. Wendt u in dit geval
tot de Lancia-dealer om het systeem
te laten controleren.
Als de wijzernaald in het
rode gebied komt, zet dan
onmiddellijk de motor uit
en wendt u tot de Lancia-
dealer.fig. 26L0D0027m
OPMERKING Bij het openen van een
voorportier wordt het display verlicht
en wordt enkele seconden de tijd en
de kilometer-/mijltotaalteller weerge-
geven.

23
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
BEDIENINGSKNOPPEN fig. 27
+Om in het scherm en de keuzemo-
gelijkheden de volgende optie te
selecteren of de weergegeven
waarde te verhogen.
MODEKort indrukken voor toegang
tot het menu en/of naar het
volgende scherm te gaan of
de keuze te bevestigen.
Even ingedrukt houden om
terug te keren naar het
beginscherm.
–Om in het scherm en de keuzemo-
gelijkheden de voorgaande optie te
selecteren of de weergegeven
waarde te verlagen.
OPMERKING Bij de knoppen
+en –hangt de werking van het volgende af:Volumeregeling waarschuwings-
zoemer (buzzer)
Ga voor het instellen van het gewenste
volume als volgt te werk:
❒druk kort een aantal malen op toets
MODEtotdat “bUZZ” wordt weer-
gegeven;
❒druk op de toets +om het volume
te verhogen;
❒druk op de toets –om het volume
te verlagen;
❒om de nieuwe instelling te beves-
tigen, moet u langer dan 2 secon-
den op toets MODEdrukken.
Weergave overschrijding ingestelde
snelheidslimiet
Als de ingestelde snelheidslimiet
wordt overschreden, wordt dit op het
display weergegeven en klinkt er een
akoestisch signaal:
Deze functie is standaard ingesteld op
“OFF”.
SETUP-MENU
In het “Setup-menu” kunnen de vol-
gende instellingen worden uitgevoerd:
❒KLOKJE INSTELLEN
❒VOLUMEREGELING
WAARSCHUWINGSZOEMER
(BUZZER)
❒SNELHEIDSLIMIET
INSTELLEN
❒MEETEENHEID INSTELLEN.
Klokje instellen
Het klokje is standaard ingesteld op
24 uur.
Ga voor het instellen van de tijd als
volgt te werk:
❒druk kort een aantal malen op
toets MODEtotdat “Hour” wordt
weergegeven;
❒druk op de toets +om een minuut
te verhogen;
❒druk op de toets –om een minuut
te verlagen.
Als u de toets +of –enkele seconden
ingedrukt houdt, lopen de cijfers au-
tomatisch snel door of terug totdat u
de knop loslaat.
❒Om de nieuwe instelling te beves-
tigen, moet u langer dan 2 secon-
den op toets MODEdrukken.
fig. 27L0D0384m

25
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING

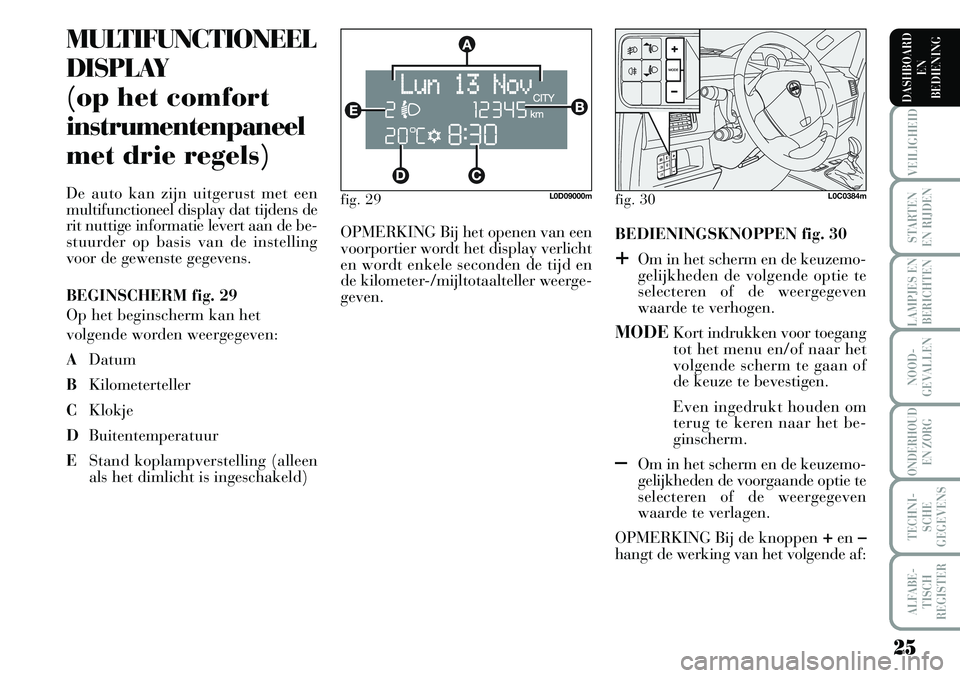

fig. 29L0D09000m
MULTIFUNCTIONEEL
DISPLAY
(op het comfort
instrumentenpaneel
met drie regels)
De auto kan zijn uitgerust met een
multifunctioneel display dat tijdens de
rit nuttige informatie levert aan de be-
stuurder op basis van de instelling
voor de gewenste gegevens.
BEGINSCHERM fig. 29
Op het beginscherm kan het
volgende worden weergegeven:
ADatum
BKilometerteller
CKlokje
DBuitentemperatuur
EStand koplampverstelling (alleen
als het dimlicht is ingeschakeld)BEDIENINGSKNOPPEN fig. 30
+Om in het scherm en de keuzemo-
gelijkheden de volgende optie te
selecteren of de weergegeven
waarde te verhogen.
MODEKort indrukken voor toegang
tot het menu en/of naar het
volgende scherm te gaan of
de keuze te bevestigen.
Even ingedrukt houden om
terug te keren naar het be-
ginscherm.
–Om in het scherm en de keuzemo-
gelijkheden de voorgaande optie te
selecteren of de weergegeven
waarde te verlagen.
OPMERKING Bij de knoppen
+en –hangt de werking van het volgende af: OPMERKING Bij het openen van een
voorportier wordt het display verlicht
en wordt enkele seconden de tijd en
de kilometer-/mijltotaalteller weerge-
geven.
fig. 30L0C0384m

26
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
Weergave koplampafstelling
(alleen als het dimlicht is inge-
schakeld)
– als het beginscherm wordt weerge-
geven, dan kunt u de hoogteverstel-
ling van de koplampen bedienen (zie
de paragraaf “Koplampen” in dit
hoofdstuk.
Setup-menu
– binnen het menu kunt u naar de
voorgaande of volgende optie in de
keuzelijst gaan;
– tijdens het instellen kunt u de
waarde verhogen of verlagen.
SETUP-MENU fig. 31
Het menu bestaat uit een aantal func-
ties dat “cyclisch” wordt weergegeven.
De functies kunnen met de toetsen
+en –worden gekozen, waarna u keu-
zemogelijkheden kunt selecteren of in-
stellingen (setup) kunt uitvoeren.
Het setup-menu kan worden geacti-
veerd door toets MODEkort in te
drukken.
Door de toets
+of –steeds in te druk-
ken, kunt u de lijst van het setup-
menu doorlopen.
De werking is afhankelijk van het ge-
selecteerde menupunt.“Datum” en
“Klokje instellen” selecteren:
– als u toets MODEkort indrukt,
kunt u de instelling selecteren die u
wilt wijzigen (bijv. uren /minuten of
jaar /maand /dag);
– met de toets
+of –(door de toets
telkens in te drukken) kan de nieuwe
instelling worden geselecteerd;
– als u de knop MODEkort indrukt,
kunt u de instelling opslaan en tege-
lijkertijd doorgaan naar het volgende
menupunt. Als dit menupunt het laat-
ste is, dan wordt teruggekeerd naar
het daarvoor geselecteerde menupunt.
Als u de knop MODE even ingedrukt
houdt:
– u verlaat het setup-menu en alleen
de al opgeslagen wijzigingen (beves-
tigd door het kort indrukken van de
knop MODE) worden bewaard.
Het setup-menu heeft een tijdregeling;
als het menu na een bepaalde tijd ver-
dwijnt, worden alleen de door u op-
geslagen wijzigingen (bevestigd door
het kort indrukken van de knop
MODE) bewaard. OPMERKING Als de auto is uitgerust
met het Connect Nav+, kunt u op het
display van het instrumentenpaneel
uitsluitend de volgende functies rege-
len/instellen:
“Verl.”, “Snelh.Lim.”, “Sens. licht”
(indien aanwezig), “Buzz. gordels” en
“Bag pass.”. De andere functies wor-
den weergegeven op het display van
het Connect Nav+, waarmee deze
functies ook kunnen worden gere-
geld/ingesteld.
Een menupunt selecteren
– als u toets MODEkort indrukt,
kunt u in het menu de instelling se-
lecteren die u wilt wijzigen;
– met de toets
+of –(door de toets
telkens in te drukken) kan de nieuwe
instelling worden geselecteerd;
– als u toets MODEkort indrukt,
kunt u de instelling opslaan en tege-
lijkertijd terugkeren naar het eerder
geselecteerde menupunt.

27
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
Dag
JaarMaand Voorbeeld:
VERBRUIK MENU VERLATENSNELH. LIM.REG. KLOK SENS LICHTTRIP B
WEERGAVE. KLOK
INSTEL. DATUM
SLEUTEL
AFST. EENHEID
VOL. TOETSEN
VOL. BUZZER SERVICE
TAALTEMP. EENH.
Voorbeeld:
– +
+– – –
+ +
–
–
+
+++
–––
+ +
–
MODE
kort
indrukken
van de knop
Om vanuit het beginscherm te kunnen navigeren, moet
u kort op de knop MODEdrukken. Druk op de knop +
of –om in het menu te navigeren.
OPMERKING Als de auto rijdt is om veiligheidsrede-
nen alleen een beperkt menu (instellingen “Verlichting”
en “Snelheidslimiet”) toegankelijk. Als de auto stilstaat
is het uitgebreide menu toegankelijk. Bij uitvoeringen
die zijn uitgerust met het Connect Nav+ worden veel
functies op het display van het navigatiesysteem weer-
gegeven.
–
+ +
–
MODE
kort indrukken
van de knop
Deutsch
English
Español
Italiano
Português
Français
(*) Functie wordt alleen
weergegeven als het SBR-
systeem door de Lancia-
dealer is uitgeschakeld.
fig. 31
+
– +
–+
–
+
–
+ –
BUZZ. GORDELS.
(*) (indien aanwezig) BAG. PASS.

28
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNI-
SCHE
GEGEVENS
ALFABE-
TISCH
REGISTER
DASHBOARD
EN
BEDIENING
Snelheidslimiet (Snelh. lim.)
Met deze functie kan de snelheidsli-
miet van de auto (km/h of mph) wor-
den ingesteld. Als deze limiet wordt
overschreden, wordt de bestuurder ge-
waarschuwd (zie hoofdstuk “Lamp-
jes en berichten”).
Ga voor het instellen van de snel-
heidslimiet als volgt te werk:
– druk kort op de knop MODE; op
het display verschijnt het opschrift
(Snelh. Lim.);
– druk op knop +of –om de snel-
heidslimiet in te schakelen (On) of uit
te schakelen (Off);Ga als volgt te werk als u de instelling
wilt annuleren:
– druk kort op de knop MODE; op
het display knippert (On);
– druk kort op de knop +; op het dis-
play knippert (Off);
– druk kort op de knop MODEom te-
rug te keren naar het menuscherm of
houd de knop even ingedrukt om terug
te keren naar het beginscherm zonder
op te slaan. – als de functie al was ingeschakeld
(On), kan met de knop +of –de ge-
wenste snelheidslimiet worden inge-
steld en worden bevestigd door het in-
drukken van de knop MODE.
OPMERKING De waarde kan worden
ingesteld tussen 30 en 250 km/h of
tussen 20 en 155 mph, afhankelijk
van de ingestelde eenheid; zie de pa-
ragraaf “Meeteenheid afstand” - die
hierna is beschreven. Elke keer als u
de knop +of –indrukt, wordt de
waarde 5 eenheden verhoogd of ver-
laagd. Als u de knop +of –ingedrukt
houdt, lopen de cijfers automatisch
snel door of terug. Als u dicht bij de
juiste waarde bent, stelt u de exacte
waarde in door de knop telkens in te
drukken en los te laten.
– druk kort op de knop MODEom te-
rug te keren naar het menuscherm of
houd de knop even ingedrukt om te-
rug te keren naar het beginscherm zon-
der op te slaan.
