Lancia Musa 2009 Notice d'entretien (in French)

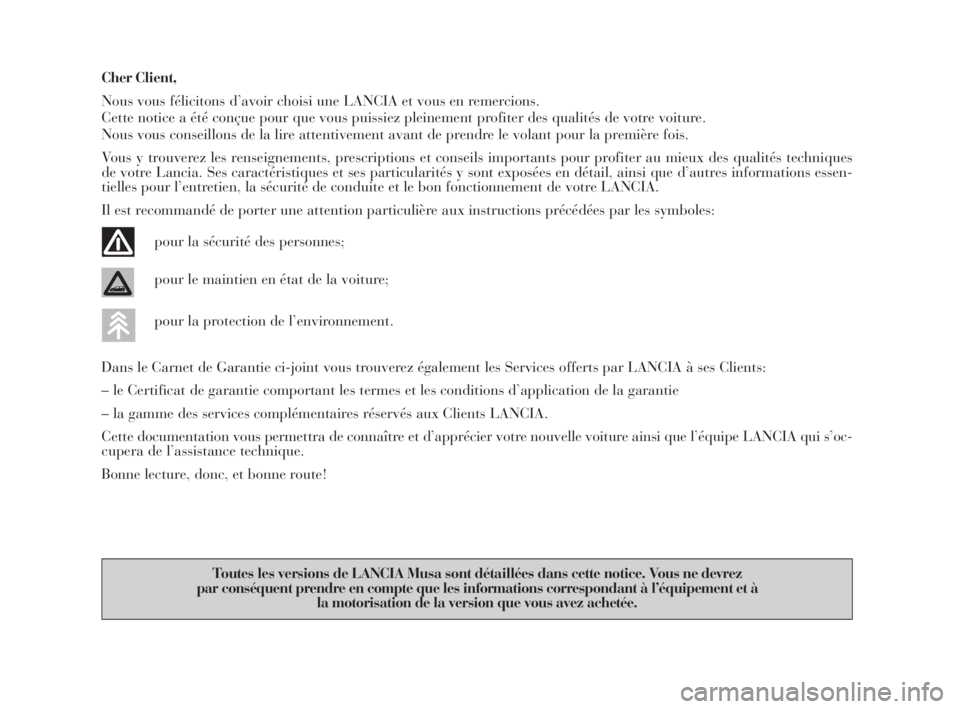

Cher Client,
Nous vous félicitons d’avoir choisi une LANCIA et vous en remercions.
Cette notice a été conçue pour que vous puissiez pleinement profiter des qualités de votre voiture.
Nous vous conseillons de la lire attentivement avant de prendre le volant pour la première fois.
Vous y trouverez les renseignements, prescriptions et conseils importants pour profiter au mieux des qualités techniques
de votre Lancia. Ses caractéristiques et ses particularités y sont exposées en détail, ainsi que d’autres informations essen-
tielles pour l’entretien, la sécurité de conduite et le bon fonctionnement de votre LANCIA.
Il est recommandé de porter une attention particulière aux instructions précédées par les symboles:
pour la sécurité des personnes;
pour le maintien en état de la voiture;
pour la protection de l’environnement.
Dans le Carnet de Garantie ci-joint vous trouverez également les Services offerts par LANCIA à ses Clients:
– le Certificat de garantie comportant les termes et les conditions d’application de la garantie
– la gamme des services complémentaires réservés aux Clients LANCIA.
Cette documentation vous permettra de connaître et d’apprécier votre nouvelle voiture ainsi que l’équipe LANCIA qui s’oc-
cupera de l’assistance technique.
Bonne lecture, donc, et bonne route!
Toutes les versions de LANCIA Musa sont détaillées dans cette notice. Vous ne devrez
par conséquent prendre en compte que les informations correspondant à l’équipement et à
la motorisation de la version que vous avez achetée.
001-006 MUSA 1ed FR 10-07-2008 9:25 Pagina 1

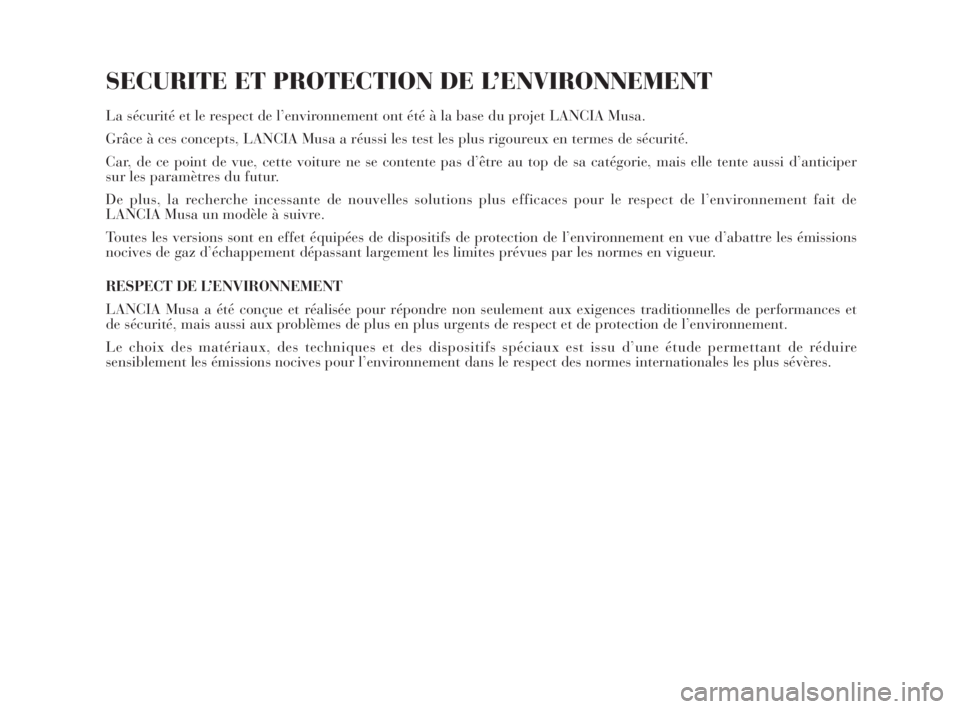

SECURITE ET PROTECTION DE L’ENVIRONNEMENT
La sécurité et le respect de l’environnement ont été à la base du projet LANCIA Musa.
Grâce à ces concepts, LANCIA Musa a réussi les test les plus rigoureux en termes de sécurité.
Car, de ce point de vue, cette voiture ne se contente pas d’être au top de sa catégorie, mais elle tente aussi d’anticiper
sur les paramètres du futur.
De plus, la recherche incessante de nouvelles solutions plus efficaces pour le respect de l’environnement fait de
LANCIA Musa un modèle à suivre.
Toutes les versions sont en effet équipées de dispositifs de protection de l’environnement en vue d’abattre les émissions
nocives de gaz d’échappement dépassant largement les limites prévues par les normes en vigueur.
RESPECT DE L’ENVIRONNEMENT
LANCIA Musa a été conçue et réalisée pour répondre non seulement aux exigences traditionnelles de performances et
de sécurité, mais aussi aux problèmes de plus en plus urgents de respect et de protection de l’environnement.
Le choix des matériaux, des techniques et des dispositifs spéciaux est issu d’une étude permettant de réduire
sensiblement les émissions nocives pour l’environnement dans le respect des normes internationales les plus sévères.
001-006 MUSA 1ed FR 10-07-2008 9:25 Pagina 2

UTILISATION DE MATERIAUX NON NUISIBLES A L’ENVIRONNEMENT
Aucun composant de la voiture LANCIA Musa ne contient d’amiante. Les rembourrages et le circuit de climatisation ne
contiennent pas de CFC (Chlorofluorocarbures), à savoir les gaz responsables de la destruction de la couche d’ozone.
Le cadmium, responsable de la pollution de l’air et des nappes phréatiques, contenu dans les colorants et les
revêtements anticorrosion de boulonnerie a été totalement éliminé.
DISPOSITIFS POUR REDUIRE LES EMISSIONS (moteurs à essence)
Catalyseur trois voies (pot catalytique)
Le circuit d’échappement est muni d’un catalyseur constitué d’alliages de métaux nobles, abrité dans un boîtier en acier
inox résistant aux hautes températures de fonctionnement.
Le catalyseur convertit en composés non polluants les hydrocarbures imbrûlés, l’oxyde de carbone et les oxydes d’azote
des gaz d’échappement (même s’ils s’y trouvent en quantité minimale, grâce aux systèmes d’injection électronique).
En raison de la température élevée atteinte par le catalyseur lors du fonctionnement, il convient de ne pas garer la
voiture au-dessus de matières potentiellement inflammables (papier, huiles combustibles, herbe, feuilles mortes, etc.)
Sondes Lambda
Les sondes Lambda détectent l’oxygène contenu dans les gaz d’échappement. Le signal émis par les sondes Lambda est
utilisé par la centrale électronique du système d’injection et d’allumage pour réguler le mélange air-carburant.
Système anti-évaporation
Ne pouvant éviter la formation de vapeurs d’essence, même moteur éteint, un dispositif a été élaboré qui “piège” ces
vapeurs dans un récipient spécial à charbons actifs.
Pendant le fonctionnement du moteur, les vapeurs en question sont aspirées et destinées à la combustion.
001-006 MUSA 1ed FR 10-07-2008 9:25 Pagina 3

DISPOSITIFS POUR REDUIRE LES EMISSIONS (moteurs Multijet)
Catalyseur oxydant
Celui-ci convertit les substances polluantes des gaz d’échappement (oxyde de carbone, hydrocarbures imbrûlés et
particules) afin de les rendre inoffensives et de réduire les fumées ainsi que l’odeur caractéristique des gaz
d’échappement des moteurs gazole.
Le catalyseur se compose d’un boîtier en acier inox qui abrite le corps céramique en nid-d’abeille sur lequel se trouve le
métal noble chargé de la catalyse.
Circuit de recyclage des gaz d’échappement (E.G.R.);
Le circuit réalise le recyclage d’une partie des gaz d’échappement, dont le pourcentage varie en fonction des conditions
de fonctionnement du moteur.
Il est utilisé, au besoin, pour le contrôle de l’émission des oydes d’azote.
001-006 MUSA 1ed FR 10-07-2008 9:25 Pagina 4

A LIRE IMPERATIVEMENT
RAVITAILLEMENT EN CARBURANT
Moteurs à essence:ravitailler la voiture exclusivement avec de l’essence sans plomb à indice d’octane
(RON) non inférieur à 95
Moteurs Multijet: ravitailler la voiture uniquement avec du gazole pour traction automobile conforme à la
spécification européenne EN590.
L’utilisation d’autres produits ou mélanges peut endommager le moteur de façon irréparable avec, pour
conséquence, la déchéance de la garantie pour les dégâts causés.
DEMARRAGE DU MOTEUR
Moteurs à essence:: s’assurer que le frein à main est bien serré; placer le levier de vitesses au point mort;
appuyer à fond sur la pédale d’embrayage sans appuyer sur l’accélérateur, puis tourner la clé de contact
surAV Vet la relâcher dès que le moteur commence à tourner.
Moteurs Multijet:tourner la clé de contact sur MARet attendre l’extinction des témoins Yetm; tourner
la clé de contact sur AV Vet la relâcher dès le démarrage du moteur.
STATIONNEMENT SUR DU MATERIEL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des températures élevées. Par conséquent, ne jamais
garer la voiture sur des matières inflammables (herbe, feuilles mortes, aiguilles de pin, etc.): danger
d’incendie.
RESPECT DE L’ENVIRONNEMENT
La voiture est équipée d’un système permettant un diagnostic permanent des composants liés aux
émissions, pour garantir un meilleur respect de l’environnement.

K
001-006 MUSA 1ed FR 10-07-2008 9:25 Pagina 5

APPAREILS ELECTRIQUES ACCESSOIRES
Si vous souhaitez installer sur votre nouvelle voiture des accessoires nécessitant une alimentation
électrique (ce qui risque de décharger progressivement la batterie), adressez-vous au Réseau Après-vente
Lanciaqui en calculera la consommation électrique globale et vérifiera si le circuit de la voiture est en
mesure de fournir la charge demandée.

CODE card
Ne pas la garder dans la voiture, mais choisir un lieu sûr. Il est nécessaire d’avoir toujours à portée de la
main le code électronique figurant sur la CODE card dans l’éventualité d’un démarrage d’urgence.
ENTRETIEN PROGRAMME
Un entretien correct permet de maintenir en l’état les performances de la voiture, ainsi que ses
caractéristiques de sécurité, de respect de l’environnement et d’économie de fonctionnement.
DANS LA NOTICE D’ENTRETIEN…
...vous trouverez les informations, les conseils et les précautions nécessaires au bon emploi, à la sécurité de
la conduite et à la durée de vie de votre voiture. Veuillez prêter une attention particulière aux symboles "
(sécurité des personnes) #(respect de l’environnement) â(bon état de la voiture).
Si l’afficheur multifonction visualise le message “voir notice”, consultez le chapitre “Témoins et
signalisations” de cette Notice.
001-006 MUSA 1ed FR 10-07-2008 9:25 Pagina 6

7
SECURITE
DEMARRAFE
ET CONDUITE
TEMOINS ETSIGNALISATIONS
EN
URGENCE
ENTRETIEN DE
LAVOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDESPLANCHE DE BORD ........................................... 8
COMBINE DE BORD ............................................ 10
SYMBOLES .......................................................... 11
LE SYSTEME LANCIA CODE ............................. 11
LE KIT CLES ET FERMETURE PORTES ........... 13
DISPOSITIF DE DEMARRAGE ............................ 20
INSTRUMENTS DE BORD .................................. 21
ÉCRAN MULTIFONCTION
(Sur combiné modale à deux lignes)....................... 22
ÉCRAN MULTIFONCTION
(Sur combiné confort à trois lignes) ....................... 25
REGLAGE DES SIEGES ...................................... 38
APPUI-TETE ....................................................... 44
REGLAGES DU VOLANT .................................... 45
RETROVISEURS ................................................. 46
SYSTEME DE CHAUFFAGE/
CLIMATISATION ................................................. 47
CLIMATISEUR MANUEL .................................... 48
CLIMATISEUR AUTOMATIQUE BI-ZONE .......... 52
FEUX EXTERIEURS ........................................... 62
NETTOYAGE DES VITRES ................................. 64
CRUISE CONTROL ............................................. 67
PLAFONNIERS .................................................... 69
BOUTONS DE COMMANDE FEUX ...................... 71INTERRUPTEUR INERTIEL BLOC-SYSTEME
CARBURANT ........................................................ 72
EQUIPEMENT INTERNE .................................... 73
KIT FUMEURS...................................................... 75
PARE-SOLEIL ..................................................... 76
TOIT OUVRANT .................................................. 76
LEVE-GLACES .................................................. 78
COFFRE A BAGAGES .......................................... 80
CAPOT MOTEUR ................................................ 82
BARRES LONGITUDINALES .............................. 83
PHARES ............................................................... 84
SYSTEME ABS ..................................................... 85
SYSTEME EOBD ................................................. 86
AUTORADIO ........................................................ 87
ACCESSOIRES ACHETES
PAR L’UTILISATEUR .......................................... 88
DIRECTION ASSISTEE ELECTRIQUE
“DUALDRIVE” ..................................................... 89
CAPTEURS DE STATIONNEMENT ..................... 90
RAVITAILLEMENT DE LA VOITURE ................ 92
SAUVEGARDE DE L’ENVIRONNEMENT ........... 94
PLANCHE DE BORD ET COMMANDES
007-037 MUSA 1ed FR 10-07-2008 9:26 Pagina 7

8
SECURITE
DEMARRAFE
ET CONDUITE
TEMOINS ETSIGNALISATIONS
EN
URGENCE
ENTRETIEN DE
LAVOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
L0D0374m
1.Diffuseur d’air latéraux - 2.Levier gauche - 3.Tiroir supérieur gauche -4.Levier droit - 5.Diffuseur d’air centraux -
6.Combiné de bord - 7.Tiroir supérieur droit - 8.Compartiments porte-objets 9.Airbag passager - 10.Commandes chauf-
fage/aération/climatisation - 11.Boutons de commande 12.Autoradio (lorsqu’il est prévu) - 13.Dispositif de démarrage -
134.Airbag conducteur - 15.Cruise control (lorsqu’il est prévu).
PLANCHE DE BORD
Certaines commandes, ainsi que les instruments, les témoins et leur position varient en fonction des versions.
La console centrale, dans ses parties inférieure et supérieure permet plusieurs solutions, en fonction des demandes du client:
voir illustrations suivantes.
fig. 1
007-037 MUSA 1ed FR 10-07-2008 9:26 Pagina 8

9
SECURITE
DEMARRAFE
ET CONDUITE
TEMOINS ETSIGNALISATIONS
EN
URGENCE
ENTRETIEN DE
LAVOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
Console centrale supérieure:
❒avec compartiment vide-poches
fixeA-fig. 2et compartiment
(DIN) extractible B-fig. 2pour
installation autoradio;
❒avec autoradio demandée fig. 3.
❒avec Connet Nav+ fig. 4.
Console centrale inférieure:
❒avec climatiseur manuel B-fig. 5;
❒avec climatiseur automatique bi-
zoneC-fig. 6.
fig. 2L0D0231m
fig. 3L0D0232m
fig. 4L0D0359m
fig. 5L0D0234m
fig. 6L0D0235m
