sensor Lancia Musa 2012 Instructieboek (in Dutch)

132
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
LAMPJES EN
BERICHTEN
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat bij de volgende om-
standigheden branden.
Storing buitenverlichting
Het lampje gaat branden (bepaalde
uitvoeringen) als er een storing is in
een van de volgende systemen:
– parkeerlicht
– remlichten (behalve derde remlicht)
– mistachterlichten
– richtingaanwijzers
– kentekenverlichting.
De storing kan betreffen: doorbran-
den van een of meer lampen, door-
branden van de bijbehorende zekering
of een onderbreking in de elektrische
verbinding.
Op het display verschijnt de bijbeho-
rende melding.
Verstopt roetfilter
(voor bepaalde
uitvoeringen/markten)
Het lampje gaat branden als het roet-
filter verstopt is en de rijomstandighe-
den verhinderen dat de regeneratiepro-
cedure automatisch wordt uitgevoerd.
è
Voor de regeneratieprocedure en ver-
volgens het reinigen van het filter ra-
den wij u aan te blijven rijden, totdat
de weergave van het lampje verdwijnt.
Op het display verschijnt de bijbeho-
rende melding.
Storing motoroliedruksensor
Het lampje gaat branden bij een sto-
ring in de motoroliedruksensor. Wendt
u zo snel mogelijk tot het Lancia Ser-
vicenetwerk.
Storing schemer-/regensensor
Het lampje gaat branden als er een
storing is in de schemer- en regensen-
sor. Wendt u zo snel mogelijk tot het
Lancia Servicenetwerk.
Op het display verschijnt de bijbeho-
rende melding.
Brandstofnoodschakelaar
geactiveerd
Het lampje gaat branden als de brand-
stofnoodschakelaar is ingeschakeld.
Op het display verschijnt de bijbeho-
rende melding. STORING
ELEKTRONISCHE
STARTBLOKKERING
– LANCIA CODE (geel)
Als u de contactsleutel in stand MAR
zet, dan gaat het lampje één keer
knipperen en dooft vervolgens.
Als het lampje, met de contactsleutel
in stand MAR, blijft branden, dan
duidt dit op een mogelijke storing (zie
„Lancia CODE” in het hoofdstuk
„Dashboard en bediening”).
BELANGRIJK Als de lampjes Uen
Ytegelijk branden, dan is er een
storing in de Lancia CODE.
Als bij een draaiende motor het
lampje
Yknippert, dan wordt de
auto niet beveiligd door het systeem
(zie de paragraaf „Lancia Code” in
het hoofdstuk „Dashboard en bedie-
ning”).
Wendt u tot het Lancia Servicenet-
werk om alle sleutels in het geheugen
te laten opslaan.
Y
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de mist-
achterlichten worden ingeschakeld.
4

159
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ZEKERINGENTABEL
Zekeringenkast dashboard fig. 37
VERBRUIKERSZEKERING AMPÈRE
Dimlicht rechtsF12 7,5
Dimlicht links / koplampverstellingF13 7,5
Relaisspoelen zekeringenkast motorruimte, body computer F31 7,5
Ruitbediening linksachterF33 20
Ruitbediening rechtsachterF34 20
+15 Signaal vanaf rempedaalschakelaar voor regeleenheden, achteruitrijlicht(en), debietmeter
(Multijet-uitvoeringen, behalve Start&Stop), voorgloeiregeleenheid (uitvoeringen 1.3 Multijet EURO 5),
koppelingbediening (Start&Stop), rembekrachtiger (Start&Stop) en waterdetectiesensor voor diesel (*) F36 10
+15 Remlichten, instrumentenpaneel (*)F37 7,5
Portiervergrendeling, actuator tankklepjeF38 20
+30 Autoradio, navigatiesysteem, Blue&Me™-systeem, regeleenheid ruitbediening, bandenspanningsregeleenheid,
klimaatregeling, diagnosestekker EOBD (*)F39 10
AchterruitverwarmingF40 30
SpiegelverwarmingF41 7,5
Ruitenwissers, ruitensproeiers voor/achterF43 30
Sigarettenaansteker / stekkerdoos op tunnelconsole F44 15
Verwarmde voorstoelenF45 15
Stekkerdoos bagageruimteF46 15
Ruitbediening bestuurderszijde voorF47 20
Ruitbediening passagierszijde voorF48 20
+15 Bedieningsorganen op het stuurwiel, verlichting opendakbediening, dashboard links en midden,
regen-/schemersensor, elektrische spiegels, bediening stoelverwarming voor (*) F49 7,5
+15 Navigatiesysteem, inbouwvoorbereiding autoradio, Blue&Me™-systeem, parkeersensoren,
bandenspanningsregeleenheid, regeleenheid ruitbediening, elektrische spiegels, verlichting klimaatregelingspaneel
en ECO-toets, Cruise Control, Spanningstabilisator (Start&Stop) (*) F51 7,5
AchterruitenwisserF52 15
+30 Instrumentenpaneel, mistachterlicht(en) (*) F53 7,5
(*) +30 = voedingsspanning vanaf accu (niet via contactslot)
+15 = voedingsspanning geschakeld via contactslot

214
LAMPJES EN
BERICHTEN
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER

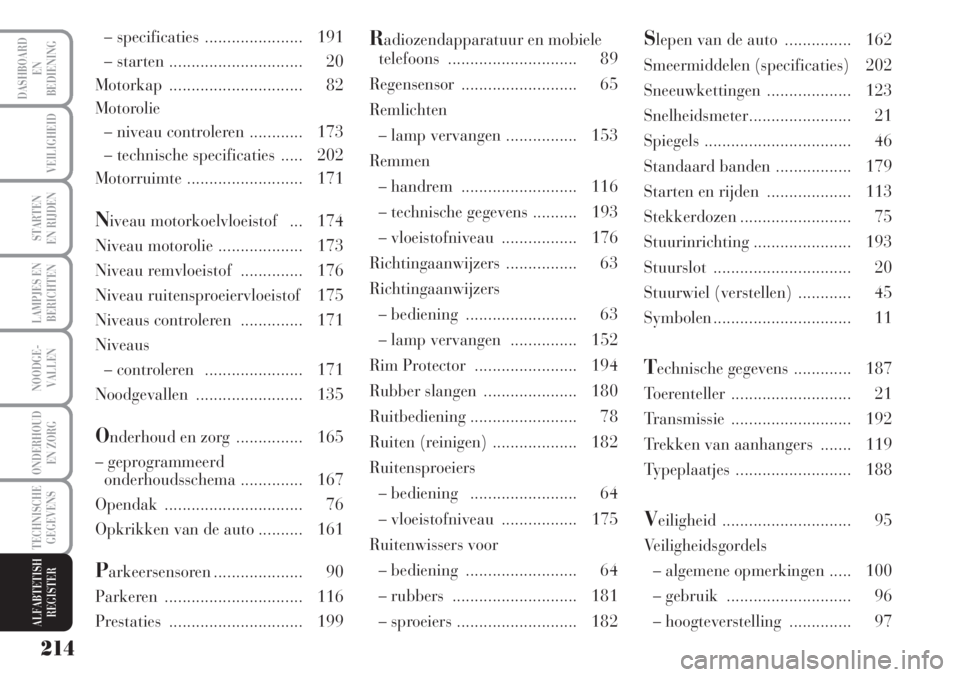

– specificaties ...................... 191
– starten .............................. 20
Motorkap .............................. 82
Motorolie
– niveau controleren ............ 173
– technische specificaties ..... 202
Motorruimte .......................... 171
Niveau motorkoelvloeistof ... 174
Niveau motorolie ................... 173
Niveau remvloeistof .............. 176
Niveau ruitensproeiervloeistof 175
Niveaus controleren .............. 171
Niveaus
– controleren ...................... 171
Noodgevallen ........................ 135
Onderhoud en zorg ............... 165
– geprogrammeerd
onderhoudsschema .............. 167
Opendak ............................... 76
Opkrikken van de auto .......... 161
Parkeersensoren .................... 90
Parkeren ............................... 116
Prestaties .............................. 199
Radiozendapparatuur en mobiele
telefoons ............................. 89
Regensensor .......................... 65
Remlichten
– lamp vervangen ................ 153
Remmen
– handrem .......................... 116
– technische gegevens .......... 193
– vloeistofniveau ................. 176
Richtingaanwijzers ................ 63
Richtingaanwijzers
– bediening ......................... 63
– lamp vervangen ............... 152
Rim Protector ....................... 194
Rubber slangen ..................... 180
Ruitbediening ........................ 78
Ruiten (reinigen) ................... 182
Ruitensproeiers
– bediening ........................ 64
– vloeistofniveau ................. 175
Ruitenwissers voor
– bediening ......................... 64
– rubbers ............................ 181
– sproeiers ........................... 182Slepen van de auto ............... 162
Smeermiddelen (specificaties) 202
Sneeuwkettingen ................... 123
Snelheidsmeter....................... 21
Spiegels ................................. 46
Standaard banden ................. 179
Starten en rijden ................... 113
Stekkerdozen ......................... 75
Stuurinrichting ...................... 193
Stuurslot ............................... 20
Stuurwiel (verstellen) ............ 45
Symbolen ............................... 11
Technische gegevens ............. 187
Toerenteller ........................... 21
Transmissie ........................... 192
Trekken van aanhangers ....... 119
Typeplaatjes .......................... 188
Veiligheid ............................. 95
Veiligheidsgordels
– algemene opmerkingen ..... 100
– gebruik ............................ 96
– hoogteverstelling .............. 97
