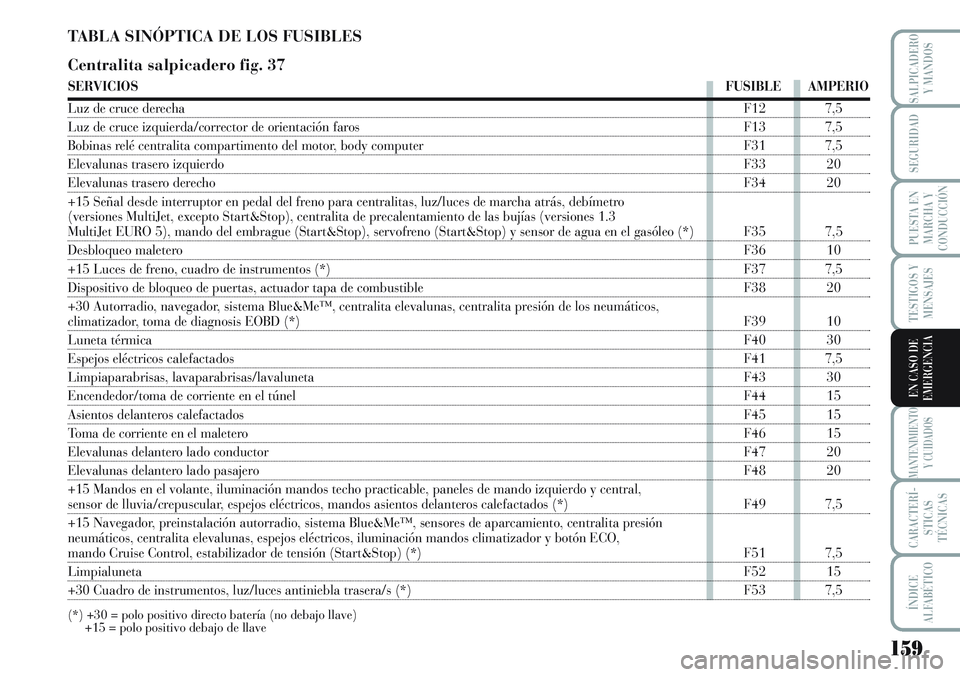

TABLA SINÓPTICA DE LOS FUSIBLES
Centralita salpicadero fig. 37
SERVICIOSFUSIBLE AMPERIO
Luz de cruce derechaF12 7,5
Luz de cruce izquierda/corrector de orientación faros F13 7,5
Bobinas relé centralita compartimento del motor, body computer F31 7,5
Elevalunas trasero izquierdoF33 20
Elevalunas trasero derechoF34 20
+15 Señal desde interruptor en pedal del freno para centralitas, luz/luces de marcha atrás, debímetro
(versiones MultiJet, excepto Start&Stop), centralita de precalentamiento de las bujías (versiones 1.3
MultiJet EURO 5), mando del embrague (Start&Stop), servofreno (Start&Stop) y sensor de agua en el gasóleo (*) F35 7,5
Desbloqueo maletero F36 10
+15 Luces de freno, cuadro de instrumentos (*) F37 7,5
Dispositivo de bloqueo de puertas, actuador tapa de combustible F38 20
+30 Autorradio, navegador, sistema Blue&Me™, centralita elevalunas, centralita presión de los neumáticos,
climatizador, toma de diagnosis EOBD (*)F39 10
Luneta térmica F40 30
Espejos eléctricos calefactadosF41 7,5
Limpiaparabrisas, lavaparabrisas/lavalunetaF43 30
Encendedor/toma de corriente en el túnelF44 15
Asientos delanteros calefactadosF45 15
Toma de corriente en el maleteroF46 15
Elevalunas delantero lado conductorF47 20
Elevalunas delantero lado pasajeroF48 20
+15 Mandos en el volante, iluminación mandos techo practicable, paneles de mando izquierdo y central,
sensor de lluvia/crepuscular, espejos eléctricos, mandos asientos delanteros calefactados (*) F49 7,5
+15 Navegador, preinstalación autorradio, sistema Blue&Me™, sensores de aparcamiento, centralita presión
neumáticos, centralita elevalunas, espejos eléctricos, iluminación mandos climatizador y botón ECO,
mando Cruise Control, estabilizador de tensión (Start&Stop) (*) F51 7,5
LimpialunetaF52 15
+30 Cuadro de instrumentos, luz/luces antiniebla trasera/s (*) F53 7,5
(*) +30 = polo positivo directo batería (no debajo llave)
+15 = polo positivo debajo de llave

160
TESTIGOS Y
MENSAJES
MANTENIMIENTO
Y CUIDADOS
CARACTERÍ-
STICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
EN CASO DE
EMERGENCIA

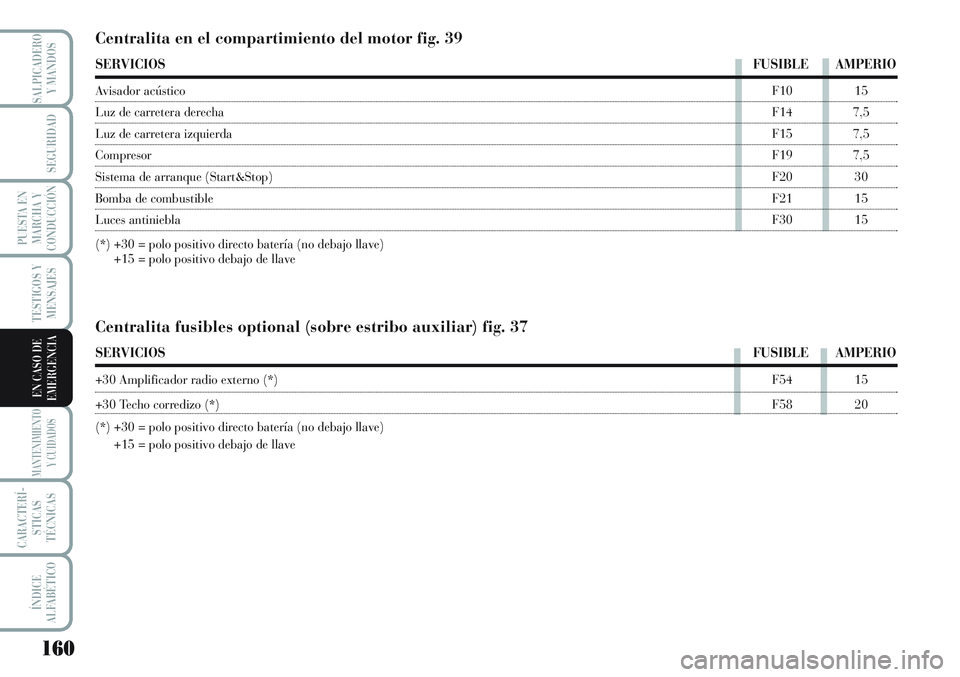

Centralita en el compartimiento del motor fig. 39
SERVICIOSFUSIBLE AMPERIO
Avisador acústicoF10 15
Luz de carretera derechaF14 7,5
Luz de carretera izquierdaF15 7,5
CompresorF19 7,5
Sistema de arranque (Start&Stop)F20 30
Bomba de combustibleF21 15
Luces antinieblaF30 15
(*) +30 = polo positivo directo batería (no debajo llave)
+15 = polo positivo debajo de llave
Centralita fusibles optional (sobre estribo auxiliar) fig. 37
SERVICIOSFUSIBLE AMPERIO
+30 Amplificador radio externo (*)F54 15
+30 Techo corredizo (*)F58 20
(*) +30 = polo positivo directo batería (no debajo llave)
+15 = polo positivo debajo de llave
