alarm Lancia Phedra 2009 Instructieboek (in Dutch)

14
LANCIA CODE
Voor een nog betere bescherming te-
gen diefstal is de auto uitgerust met
een elektronische startblokkering
(Lancia CODE). Het systeem schakelt
automatisch in als de contactsleutel
wordt uitgenomen. In de handgreep
van de sleutels bevindt zich een elek-
tronisch component, dat bij het star-
ten van de motor een signaal ontvangt
via een speciale antenne. Deze an-
tenne bevindt zich in het start-/con-
tactslot. Het signaal wordt omgezet in
een gecodeerd signaal en vervolgens
aan de regeleenheid van het CODE-
systeem gezonden. Als de code wordt
herkend, maakt de regeleenheid het
starten van de motor mogelijk.DE SLEUTELS (fig. 2)
Bij de auto worden geleverd:
– twee sleutels Aals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening en een
elektronisch diefstalalarm.
– twee sleutels Bals de auto is uit-
gerust met centrale portiervergrende-
ling met afstandsbediening, een elek-
tronisch diefstalalarm en elektrisch
bediende zijschuifdeuren.De sleutels dienen voor:
– het start-/contactslot;
– het slot in het bestuurders- en het
passagiersportier
– de afstandsbediening van de cen-
trale portiervergrendeling
– het diefstalalarm (indien aanwe-
zig)
– de uitschakeling van de passagiers-
airbag
– het slot van de tankdop
– het afsluiten van het dashboard-
kastje.
fig. 2
L0B0401b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 14

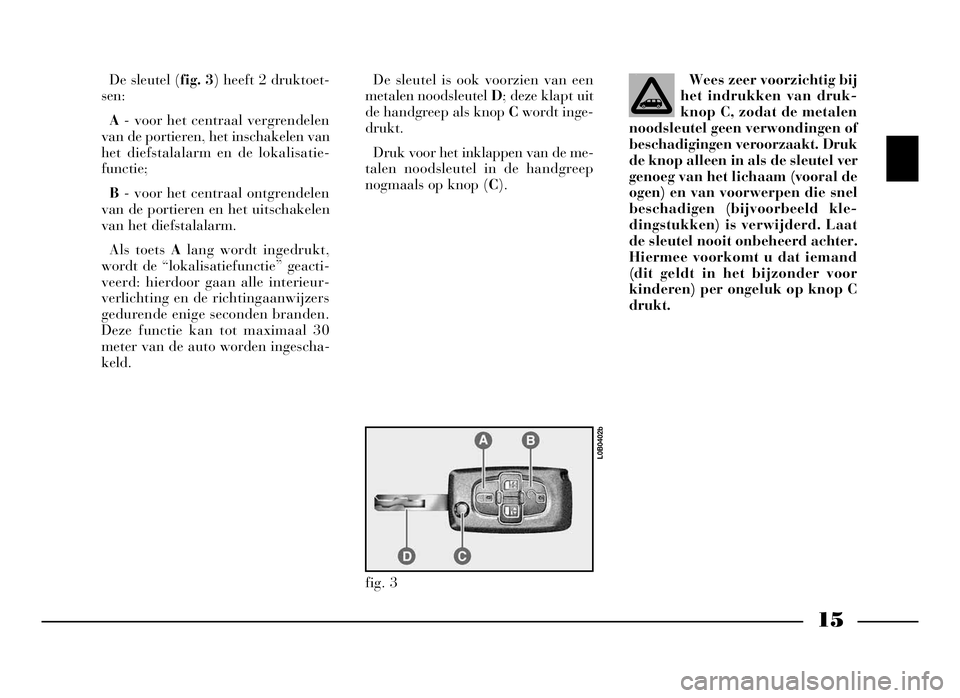

15
De sleutel (fig. 3) heeft 2 druktoet-
sen:
A- voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B- voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm.
Als toets Alang wordt ingedrukt,
wordt de “lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieur-
verlichting en de richtingaanwijzers
gedurende enige seconden branden.
Deze functie kan tot maximaal 30
meter van de auto worden ingescha-
keld. De sleutel is ook voorzien van een
metalen noodsleutel D; deze klapt uit
de handgreep als knop Cwordt inge-
drukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop (C).Wees zeer voorzichtig bij
het indrukken van druk-
knop C, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop C
drukt.
fig. 3
L0B0402b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 15

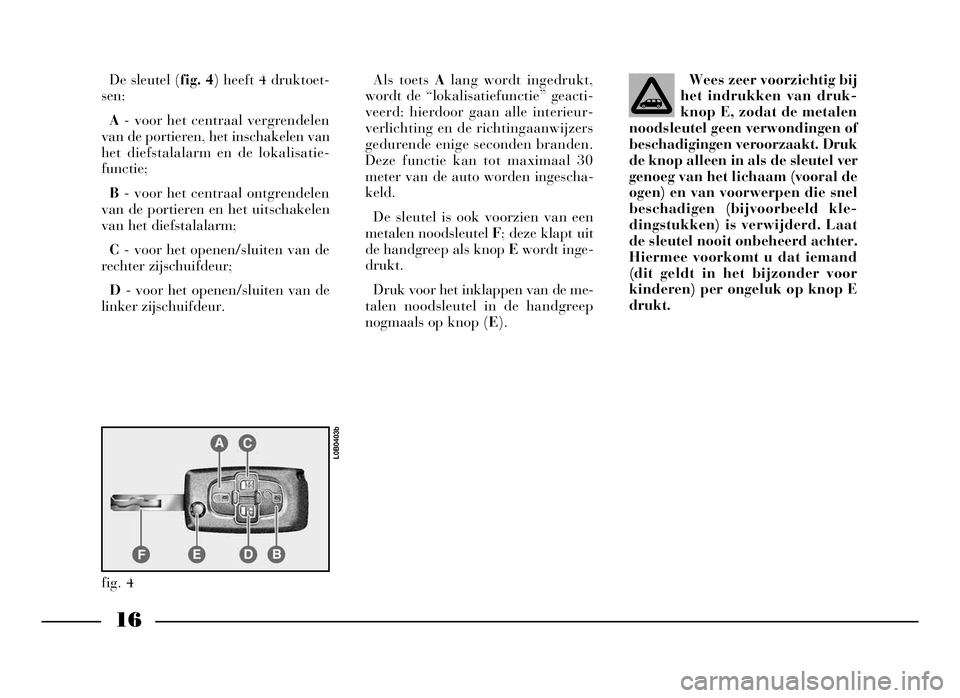

16
De sleutel (fig. 4) heeft 4 druktoet-
sen:
A- voor het centraal vergrendelen
van de portieren, het inschakelen van
het diefstalalarm en de lokalisatie-
functie;
B- voor het centraal ontgrendelen
van de portieren en het uitschakelen
van het diefstalalarm;
C- voor het openen/sluiten van de
rechter zijschuifdeur;
D- voor het openen/sluiten van de
linker zijschuifdeur. Als toets Alang wordt ingedrukt,
wordt de “lokalisatiefunctie” geacti-
veerd: hierdoor gaan alle interieur-
verlichting en de richtingaanwijzers
gedurende enige seconden branden.
Deze functie kan tot maximaal 30
meter van de auto worden ingescha-
keld.
De sleutel is ook voorzien van een
metalen noodsleutel F; deze klapt uit
de handgreep als knop Ewordt inge-
drukt.
Druk voor het inklappen van de me-
talen noodsleutel in de handgreep
nogmaals op knop (E).Wees zeer voorzichtig bij
het indrukken van druk-
knop E, zodat de metalen
noodsleutel geen verwondingen of
beschadigingen veroorzaakt. Druk
de knop alleen in als de sleutel ver
genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kle-
dingstukken) is verwijderd. Laat
de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand
(dit geldt in het bijzonder voor
kinderen) per ongeluk op knop E
drukt.
fig. 4
L0B0403b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 16

18
Lege batterijen zijn
schadelijk voor het milieu.
Ze moeten in daarvoor be-
stemde bakken worden wegge-
gooid. Ze kunnen ook bij de Lan-
cia-dealer worden ingeleverd, die
vervolgens voor de afvoer zal zor-
gen. Zorg ervoor dat ze niet wor-
den blootgesteld aan open vuur en
hoge temperaturen. Houd ze bui-
ten het bereik van kinderen.Omdat het diefstalalarm stroom ver-
bruikt, raden wij u aan het diefstal-
alarm niet met de afstandsbediening in
te schakelen als u de auto langer dan
een maand niet denkt te gebruiken.
Zo voorkomt u dat de accu wordt uit-
geput. Vergrendel de auto door de
sleutel in het slot te verdraaien.DUPLICAATSLEUTEL
Wendt u tot Lancia-dealervoor het
aanvragen van een duplicaatsleutel;
neem de CODE-card en alle sleutels
van de auto die nog in uw bezit zijn
mee.
Als tijdens het opslaan van een
nieuwe sleutelcode de reeds opgesla-
gen sleutelcodes niet opnieuw worden
ingevoerd, worden ze uit het geheu-
gen gewist; hierdoor kunnen eventu-
eel verloren sleutels niet meer ge-
bruikt worden voor het starten van de
motor.
Als de auto wordt verkocht, moeten
alle sleutels en de CODE-card over-
handigd worden aan de nieuwe eige-
naar.
fig. 6
L0B0440b
fig. 7
L0B0441b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 18

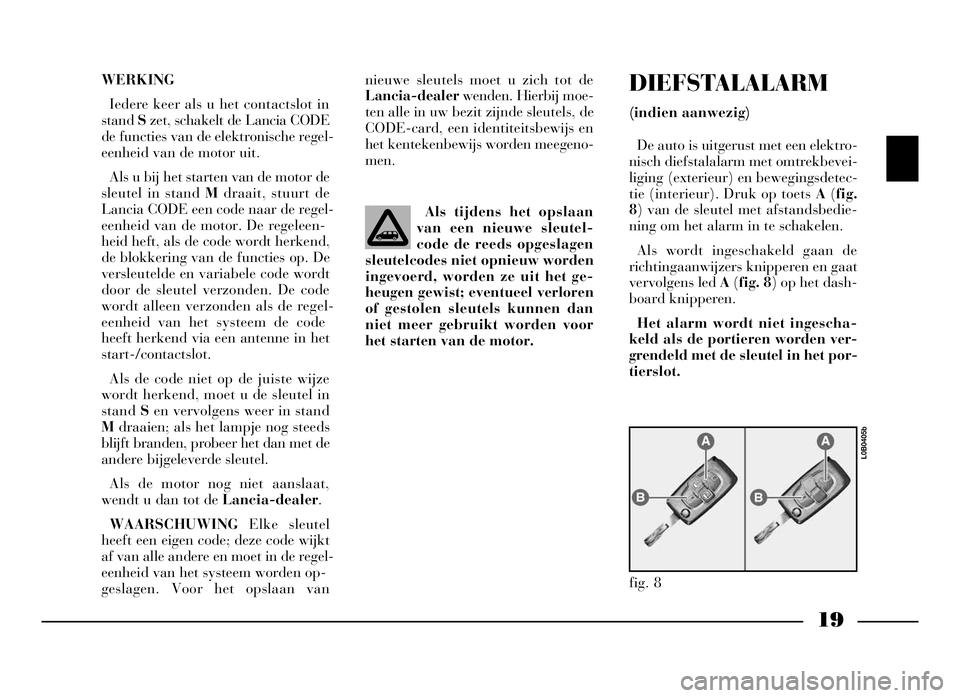

19
WERKING
Iedere keer als u het contactslot in
stand Szet, schakelt de Lancia CODE
de functies van de elektronische regel-
eenheid van de motor uit.
Als u bij het starten van de motor de
sleutel in stand Mdraait, stuurt de
Lancia CODE een code naar de regel-
eenheid van de motor. De regeleen-
heid heft, als de code wordt herkend,
de blokkering van de functies op. De
versleutelde en variabele code wordt
door de sleutel verzonden. De code
wordt alleen verzonden als de regel-
eenheid van het systeem de code
heeft herkend via een antenne in het
start-/contactslot.
Als de code niet op de juiste wijze
wordt herkend, moet u de sleutel in
stand Sen vervolgens weer in stand
Mdraaien; als het lampje nog steeds
blijft branden, probeer het dan met de
andere bijgeleverde sleutel.
Als de motor nog niet aanslaat,
wendt u dan tot de Lancia-dealer.
WAARSCHUWINGElke sleutel
heeft een eigen code; deze code wijkt
af van alle andere en moet in de regel-
eenheid van het systeem worden op-
geslagen. Voor het opslaan vannieuwe sleutels moet u zich tot de
Lancia-dealerwenden. Hierbij moe-
ten alle in uw bezit zijnde sleutels, de
CODE-card, een identiteitsbewijs en
het kentekenbewijs worden meegeno-
men.DIEFSTALALARM
(indien aanwezig)
De auto is uitgerust met een elektro-
nisch diefstalalarm met omtrekbevei-
liging (exterieur) en bewegingsdetec-
tie (interieur). Druk op toets A(fig.
8) van de sleutel met afstandsbedie-
ning om het alarm in te schakelen.
Als wordt ingeschakeld gaan de
richtingaanwijzers knipperen en gaat
vervolgens led A(fig. 8) op het dash-
board knipperen.
Het alarm wordt niet ingescha-
keld als de portieren worden ver-
grendeld met de sleutel in het por-
tierslot. Als tijdens het opslaan
van een nieuwe sleutel-
code de reeds opgeslagen
sleutelcodes niet opnieuw worden
ingevoerd, worden ze uit het ge-
heugen gewist; eventueel verloren
of gestolen sleutels kunnen dan
niet meer gebruikt worden voor
het starten van de motor.
fig. 8
L0B0405b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 19

20
Wanneer gaat het alarm af
De sirene schakelt in en de richting-
aanwijzers knipperen gedurende on-
geveer 30 seconden als:
– geprobeerd wordt één van de por-
tieren, de motorkap of de achterklep
te openen (omtrekbeveiliging);
– er iets in het interieur beweegt
(laat de ruiten niet open en laat geen
dieren achter in het interieur als het
alarm is ingeschakeld);
– een poging wordt ondernomen om
het diefstalalarm uit te schakelen zon-
der gebruik te maken van de af-
standsbediening.Diefstalalarm uitschakelen
Het alarm wordt uitgeschakeld als
toets B(fig. 8) op de afstandsbedie-
ning wordt ingedrukt.
De richtingaanwijzers knipperen
snel gedurende enige seconden.
Als voor het uitschakelen het alarm
geactiveerd is geweest, knippert led A
(fig. 9) snel.Bewegingsdetectie
uitschakelen
Druk als het diefstalalarm is uitge-
schakeld op toets A(fig. 10). De toets
kan bereikt worden als het portier is
geopend. Led A(fig. 9) op het dash-
board gaat continu branden.
Als vervolgens het diefstalalarm
wordt ingeschakeld, is uitsluitend de
omtrekbeveiliging geactiveerd.
Als toets A(fig. 10) nogmaals wordt
ingedrukt, vindt de normale bescher-
ming van het interieur en exterieur
weer plaats.
fig. 9
L0B0450b
fig. 10
L0B0218b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 20

21
Uitschakelen
zonder afstandsbediening
Ga hiervoor als volgt te werk:
– open het portier met de sleutel (de
sirene wordt ingeschakeld);
– zet binnen 10 seconden het start-/
contactslot in stand Men druk ver-
volgens op toets A(fig. 10); hierdoor
schakelt de sirene uit.
Herhaal indien nodig deze handeling
als de sirene opnieuw ingeschakeld.
PROGRAMMEREN VAN HET
SYSTEEM
Bij aflevering van de auto is het dief-
stalalarm al geprogrammeerd door de
Lancia-dealer. Raadpleeg uw Lan-
cia-dealerals het programmeren
eventueel opnieuw moet plaatsvinden.EXTRA
AFSTANDSBEDIENINGEN
BESTELLEN
Als u om welke reden dan ook een
nieuwe sleutel met afstandsbediening
nodig heeft, moet u zich tot de Lan-
cia-dealerwenden. Hierbij moeten
alle sleutels die nog in uw bezit zijn,
de CODE-card, een identiteitsbewijs
en het kentekenbewijs worden mee-
genomen.
CONTACTSLOT
De sleutel kan in het contactslot (fig.
11) in 4 verschillende standen worden
gedraaid:
S- motor uitgeschakeld, sleutel uit-
neembaar, stuurslot ingeschakeld;
M- contact aan;
D- niet vergrendelde stand voor het
starten van de motor.
fig. 11
L0B0406b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 21

26
Beide deuren zijn voorzien van een
antibeklemmingsfunctie, die op 2 ma-
nieren werkt:
– tijdens het openen: bij een ob-
stakel stopt de deur automatisch;
– tijdens het sluiten: bij een obsta-
kel stopt de deur, wordt automatisch
de richting van de deurbeweging om-
gekeerd en wordt de deur geheel ge-
opend.
Beide manieren worden aangegeven
met een geluidssignaal.
Om de juiste werking te herstellen
moet een elektrisch bedieningssignaal
worden gegeven met de betreffende
toetsen op de afstandsbediening, op
het plafondlampje voor of op de deur-
stijl.
CENTRALE
PORTIERVERGRENDELING
Van buitenaf
Bij gesloten portieren: steek de sleu-
tel in het bestuurdersportierslot en
verdraai de sleutel.Vanuit het interieur
Bij gesloten portieren: druk op toets
C(fig. 19) nabij het plafondlampje
voor. Met de knopjes van de achter-
deuren wordt uitsluitend de bijbeho-
rende deur vergrendeld.
WAARSCHUWINGAls een van de
voorportieren niet goed gesloten is of
als er een storing in het systeem is,
werkt de centrale portiervergrendeling
niet. Na enige pogingen snel achter el-
kaar schakelt het systeem ongeveer 20
seconden uit. In deze 20 seconden
kunnen de portieren met de hand
worden ver- of ontgrendeld, zonder
dat het elektrische systeem ingrijpt.
Na deze 20 seconden kan het systeem
weer normaal gebruikt worden. Als de
oorzaak van de storing is opgelost,
werkt het systeem weer normaal. An-
ders schakelt het systeem na enkele
pogingen opnieuw uit.
Signalering “geopend portier”
Als de motor draait en een portier is
niet gesloten, verschijnt op het display
een mededeling en klinkt een geluids-
signaal.SUPERVERGRENDELING
PORTIEREN (indien aanwezig)
Druk, om de supervergrendeling van
de portieren met de afstandsbediening
in te schakelen, op toets A(fig. 8) en
vervolgens, binnen 5 seconden na de
eerste keer drukken nogmaals op de-
zelfde toets; nadat het inschakelen de
sloten is aangegeven, wordt ook de
tweede bediening aangegeven.
Om de supervergrendeling van de
portieren met de sleutel in te schake-
len, moet de sleutel in het slot worden
gesloten en enige seconden in de “ver-
grendelstand” worden gehouden, tot-
dat de tweede bediening wordt waar-
genomen en de werking wordt aange-
geven.
Deze manier moet worden uitge-
voerd als u het elektronische diefstal-
alarm niet wilt inschakelen.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 26

113
Om veiligheidsredenen
moet de motorkap tijdens
het rijden altijd goed ge-
sloten zijn. Controleer daarom al-
tijd of de motorkap goed is ver-
grendeld. Als u tijdens het rijden
merkt dat de motorkap niet goed
is vergrendeld, stop dan onmid-
dellijk en sluit de motorkap op de
juiste wijze.Attentie. Als de steun-
stang verkeerd geplaatst
wordt, kan de motorkap
onverwacht dichtvallen.Sluiten van de motorkap:
– houd de motorkap met één hand
omhoog en maak met de andere hand
de steunstang los; plaats de stang in
de borging;
– laat de motorkap tot op ongeveer
20 centimeter van de motorruimte
zakken en laat vervolgens de motor-
kap vallen; controleer vervolgens door
de motorkap op te tillen, of de kap
goed is gesloten en niet alleen vastzit
aan de veiligheidsvergrendeling. Druk
in dit laatste geval de motorkap niet
dicht, maar til de kap opnieuw op en
herhaal de handeling.
fig. 153
L0B110b
Voer dit alleen bij een
stilstaande auto uit.
Zorg ervoor dat sjaals,
dassen of loszittende kle-
dingstukken niet, ook niet
per ongeluk, in contact kunnen
komen met bewegende delen; de
kledingstukken kunnen worden
meegetrokken, waardoor ernstige
verwondingen kunnen ontstaan.
Wees, als de motor warm
is, bij het uitvoeren van
werkzaamheden in de mo-
torruimte zeer voorzichtig: gevaar
voor brandwonden. Bij een warme
motor kan de elektroventilateur
onverwacht inschakelen: kans op
verwonding. Wacht totdat de mo-
tor is afgekoeld.
Controleer altijd of de
motorkap goed is gesloten
om te voorkomen dat deze
tijdens de rit open gaat.
Signaal “Geopende motorkap”
Het signaal “Geopende motorkap”
is alleen beschikbaar als een diefstal-
alarm aanwezig is.
Als de motor draait en de motorkap
is niet gesloten, verschijnt op het dis-
play een mededeling en klinkt een ge-
luidssignaal.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 113

151
– breng de bandenspanning 0,5 bar
boven de normaal voorgeschreven
spanning en controleer de banden-
spanning regelmatig;
– schakel het diefstalalarm niet in;
– maak de minkabel (–) los van de
accu en controleer de acculading. Zo-
lang de auto gestald blijft, moet deze
controle iedere maand worden uitge-
voerd. Laad de accu als de onbelaste
spanning lager wordt dan 12,5V;
– tap het koelsysteem van de motor
niet af;
– dek de auto af met een stoffen of
een ademende kunststof hoes. Ge-
bruik geen dichte kunststof hoes; het
vocht in en op de auto kan dan niet
verdampen.DE AUTO WEER IN GEBRUIK
NEMEN
Voer de volgende handelingen uit als
de auto na een lange periode van stil-
stand weer in gebruik wordt geno-
men:
– neem de auto aan de buitenzijde
(carrosserie) niet droog af;
– controleer visueel of lekkage heeft
plaatsgevonden (van olie, rem- en
koppelingsvloeistof, koelvloeistof
enz.);
– vervang de motorolie en het olie-
filter;
– controleer het niveau van: rem- en
koppelingsvloeistof, motorkoelvloei-
stof;
– controleer het luchtf
ilter en ver-
vang het filter zonodig;
– controleer de bandenspanning en
controleer de banden op beschadigin-
gen, inkepingen of scheuren. Vervang
de banden zonodig;
– controleer de conditie van de aan-
drijfriemen;
– controleer de lading van de accu
en sluit de minkabel (–) aan.
NUTTIGE
ACCESSOIRES
(fig. 1)
Ongeacht de geldende wettelijke
voorschriften, verdient het aanbeve-
ling om aan boord te hebben:
– EHBO-doos met een niet-alcoho-
lische desinfecterend middel, steriele
gaasjes, verbandgaas, pleisters enz.;
– elektrische zaklamp;
– een schaar met stompe punten;
– werkhandschoenen;
– brandblusser.
De beschreven en afgebeelde voor-
werpen zijn opgenomen in het
Lancia Lineaccessori-programma.
fig. 1
L0B0202b
135-151 Phedra OLA 5-06-2008 11:08 Pagina 151
