Kofferraum Lancia Thesis 2007 Betriebsanleitung (in German)

13

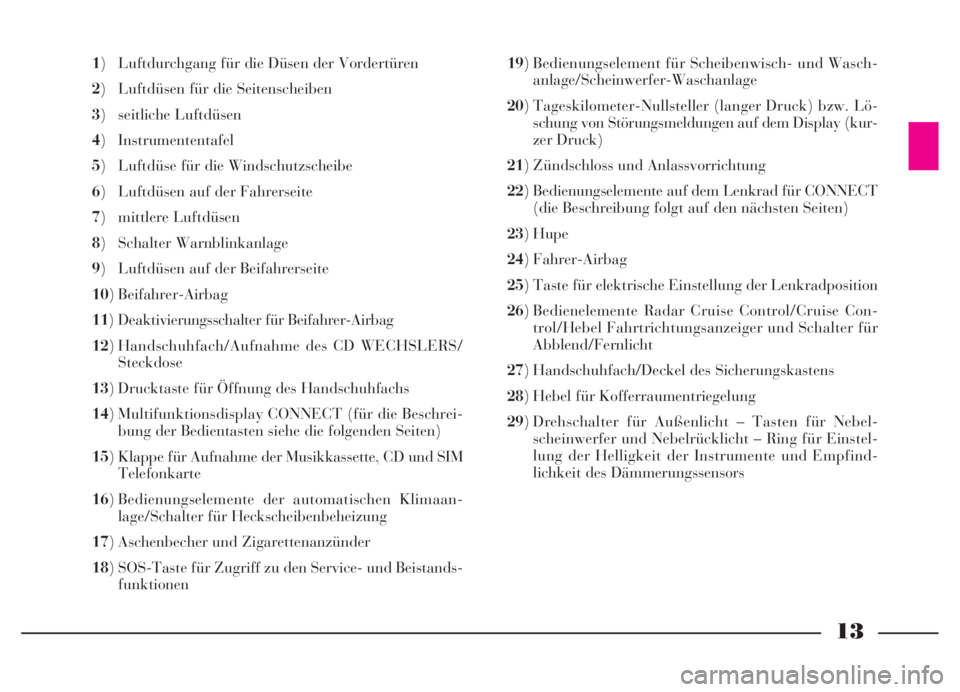

1) Luftdurchgang für die Düsen der Vordertüren
2) Luftdüsen für die Seitenscheiben
3) seitliche Luftdüsen
4) Instrumententafel
5) Luftdüse für die Windschutzscheibe
6) Luftdüsen auf der Fahrerseite
7) mittlere Luftdüsen
8) Schalter Warnblinkanlage
9) Luftdüsen auf der Beifahrerseite
10) Beifahrer-Airbag
11) Deaktivierungsschalter für Beifahrer-Airbag
12) Handschuhfach/Aufnahme des CD WECHSLERS/
Steckdose
13) Drucktaste für Öffnung des Handschuhfachs
14) Multifunktionsdisplay CONNECT (für die Beschrei-
bung der Bedientasten siehe die folgenden Seiten)
15) Klappe für Aufnahme der Musikkassette, CD und SIM
Telefonkarte
16) Bedienungselemente der automatischen Klimaan-
lage/Schalter für Heckscheibenbeheizung
17) Aschenbecher und Zigarettenanzünder
18) SOS-Taste für Zugriff zu den Service- und Beistands-
funktionen19) Bedienungselement für Scheibenwisch- und Wasch-
anlage/Scheinwerfer-Waschanlage
20) Tageskilometer-Nullsteller (langer Druck) bzw. Lö-
schung von Störungsmeldungen auf dem Display (kur-
zer Druck)
21) Zündschloss und Anlassvorrichtung
22) Bedienungselemente auf dem Lenkrad für CONNECT
(die Beschreibung folgt auf den nächsten Seiten)
23) Hupe
24) Fahrer-Airbag
25) Taste für elektrische Einstellung der Lenkradposition
26) Bedienelemente Radar Cruise Control/Cruise Con-
trol/Hebel Fahrtrichtungsanzeiger und Schalter für
Abblend/Fernlicht
27) Handschuhfach/Deckel des Sicherungskastens
28) Hebel für Kofferraumentriegelung
29) Drehschalter für Außenlicht – Tasten für Nebel-
scheinwerfer und Nebelrücklicht – Ring für Einstel-
lung der Helligkeit der Instrumente und Empfind-
lichkeit des Dämmerungssensors

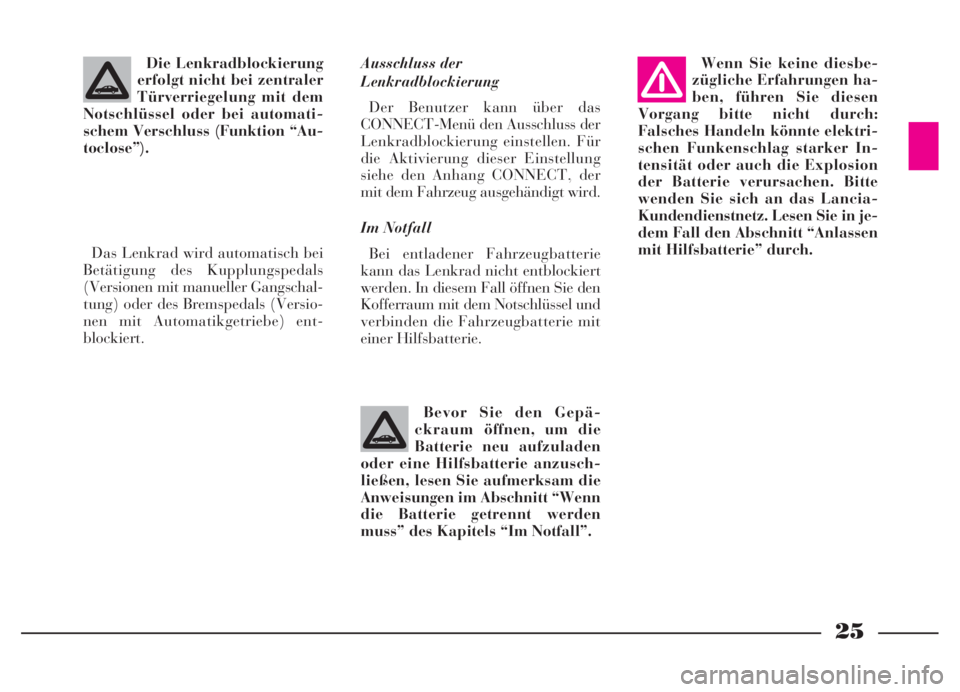

25
Ausschluss der
Lenkradblockierung
Der Benutzer kann über das
CONNECT-Menü den Ausschluss der
Lenkradblockierung einstellen. Für
die Aktivierung dieser Einstellung
siehe den Anhang CONNECT, der
mit dem Fahrzeug ausgehändigt wird.
Im Notfall
Bei entladener Fahrzeugbatterie
kann das Lenkrad nicht entblockiert
werden. In diesem Fall öffnen Sie den
Kofferraum mit dem Notschlüssel und
verbinden die Fahrzeugbatterie mit
einer Hilfsbatterie.
Bevor Sie den Gepä-
ckraumöffnen, um die
Batterie neu aufzuladen
oder eine Hilfsbatterie anzusch-
ließen, lesen Sie aufmerksam die
Anweisungen im Abschnitt “Wenn
die Batterie getrennt werden
muss” des Kapitels “Im Notfall”. Wenn Sie keine diesbe-
zügliche Erfahrungen ha-
ben, führen Sie diesen
Vorgang bitte nicht durch:
Falsches Handeln könnte elektri-
schen Funkenschlag starker In-
tensität oder auch die Explosion
der Batterie verursachen. Bitte
wenden Sie sich an das Lancia-
Kundendienstnetz. Lesen Sie in je-
dem Fall den Abschnitt “Anlassen
mit Hilfsbatterie” durch. Die Lenkradblockierung
erfolgt nicht bei zentraler
Türverriegelung mit dem
Notschlüssel oder bei automati-
schem Verschluss (Funktion “Au-
toclose”).
Das Lenkrad wird automatisch bei
Betätigung des Kupplungspedals
(Versionen mit manueller Gangschal-
tung) oder des Bremspedals (Versio-
nen mit Automatikgetriebe) ent-
blockiert.

27
Die Code der Schlüssel,
die bei der Speicherung
nicht vorhanden sind,
werden gelöscht um zu vermeiden,
dass eventuell verloren gegangene
oder entwendete Schlüssel den
Motor anlassen können.
ZUR BEACHTUNGBei Aufleuchten
des Symbols Ywährend der Fahrt:
1) und wenn auch die Meldung
“DEFEKT IM FAHRZEUGSCHUTZ-
SYSTEM” erscheint, bedeutet dies,
dass das System eine Selbstdiagnose
(zum Beispiel auf Grund eines Span-
nungsabfalls) durchführt. Beim ersten
Halt kann die Anlage getestet werden.
Stellen Sie den Motor ab und drehen
Sie den Zündschlüssel auf STOP,
dann erneut auf MAR: das Symbol
leuchtet auf, muss aber innerhalb ei-
ner Sekunde ca. wieder ausgehen.
Leuchtet das Symbol auch weiterhin,
muss der zuvor beschriebene Vorgang
wiederholt werden, wobei der Zünd-
schlüssel länger als 30 Sekunden auf
STOPgedreht bleiben soll. Hält die
Störung an, wenden Sie sich bitte an
dasLancia Kundendienstnetz.2) Leuchtet das Symbol weiterhin
bedeutet dies, dass der Code nicht er-
kannt wird. In diesem Fall empfiehlt
es sich, den Schlüssel auf STOPund
dann wieder auf MARzu drehen.
Hält die Blockierung weiter an, ver-
suchen Sie es auch mit den anderen
Schlüsseln. Sollte der Motor immer
noch nicht anspringen, führen Sie den
Notstart aus (siehe das Kapitel “Im
Notfall”) und wenden sich an das
Lancia Kundendienstnetz.DER SCHLÜSSEL
Zusammen mit dem Fahrzeug wer-
den zwei Exemplare des Schlüssels A
(Abb. 7) mit Metalleinsatz und inte-
grierter Fernbedienung für das fern-
bediente Ver/Entriegeln der Türen,
der Entriegelung des Kofferraums
und der Ein/Ausschaltung der elek-
tronischen Alarmanlage ausgehän-
digt.
Abb. 7
L0A0022b

28

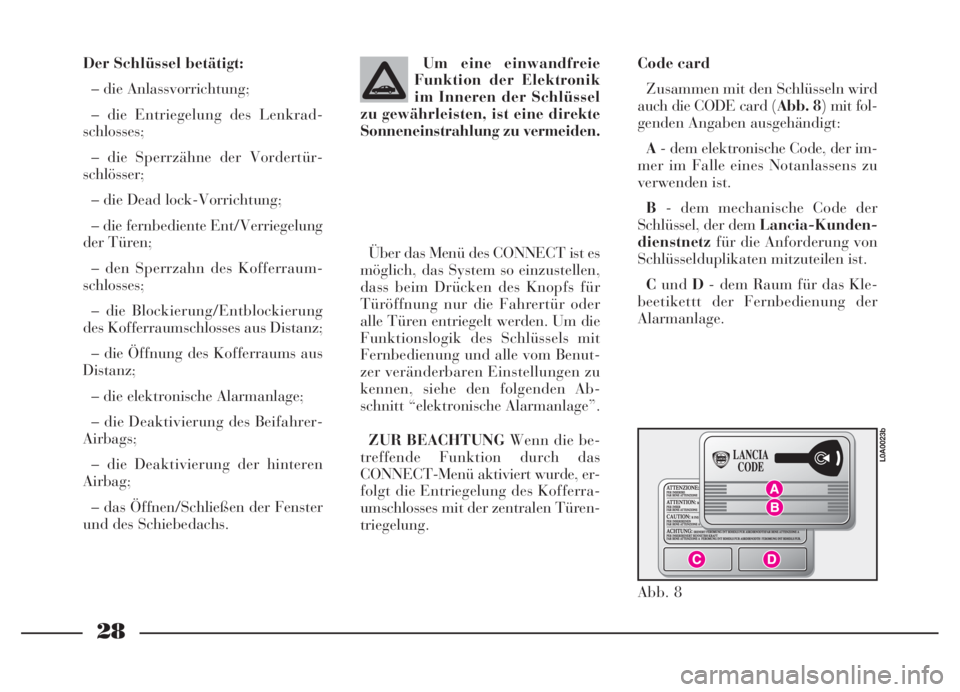

Der Schlüssel betätigt:
– die Anlassvorrichtung;
– die Entriegelung des Lenkrad-
schlosses;
– die Sperrzähne der Vordertür-
schlösser;
– die Dead lock-Vorrichtung;
– die fernbediente Ent/Verriegelung
der Türen;
– den Sperrzahn des Kofferraum-
schlosses;
– die Blockierung/Entblockierung
des Kofferraumschlosses aus Distanz;
– die Öffnung des Kofferraums aus
Distanz;
– die elektronische Alarmanlage;
– die Deaktivierung des Beifahrer-
Airbags;
– die Deaktivierung der hinteren
Airbag;
– das Öffnen/Schließen der Fenster
und des Schiebedachs.Um eine einwandfreie
Funktion der Elektronik
im Inneren der Schlüssel
zu gewährleisten, ist eine direkte
Sonneneinstrahlung zu vermeiden.Code card
Zusammen mit den Schlüsseln wird
auch die CODE card (Abb. 8) mit fol-
genden Angaben ausgehändigt:
A- dem elektronische Code, der im-
mer im Falle eines Notanlassens zu
verwenden ist.
B- dem mechanische Code der
Schlüssel, der dem Lancia-Kunden-
dienstnetzfür die Anforderung von
Schlüsselduplikaten mitzuteilen ist.
CundD- dem Raum für das Kle-
beetikettt der Fernbedienung der
Alarmanlage. Über das Menü des CONNECT ist es
möglich, das System so einzustellen,
dass beim Drücken des Knopfs für
Türöffnung nur die Fahrertür oder
alle Türen entriegelt werden. Um die
Funktionslogik des Schlüssels mit
Fernbedienung und alle vom Benut-
zer veränderbaren Einstellungen zu
kennen, siehe den folgenden Ab-
schnitt “elektronische Alarmanlage”.
ZUR BEACHTUNGWenn die be-
treffende Funktion durch das
CONNECT-Menü aktiviert wurde, er-
folgt die Entriegelung des Kofferra-
umschlosses mit der zentralen Türen-
triegelung.
Abb. 8
L0A0023b

29
Die Codenummern auf der CODE
Card sind an einem sicheren Platz,
nicht im Fahrzeug, aufzubewahren.
Es empfiehlt sich, dass der Fahr-
zeugbenutzer immer den auf der
CODE Card aufgeführten Code mit
sich führt, für den Fall, dass ein Not-
anlassen erforderlich wird.
Wechselt der Fahrzeugei-
gentümer, muss der neue
Besitzer alle Schlüssel und
die CODE card ausgehändigt be-

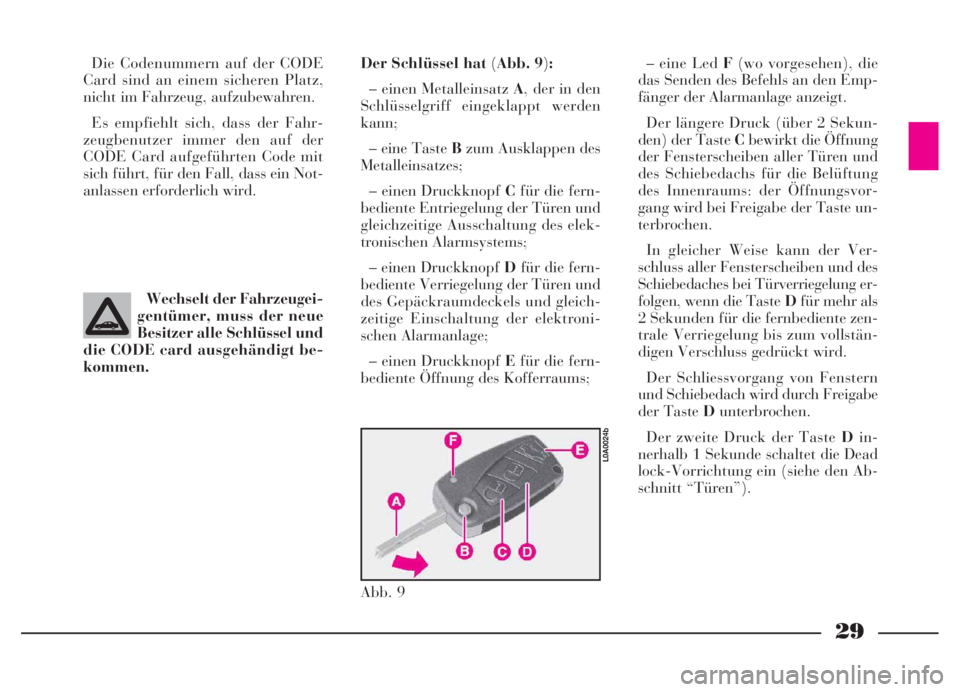

kommen.Der Schlüssel hat (Abb. 9):
– einen Metalleinsatz A, der in den
Schlüsselgriff eingeklappt werden
kann;
– eine Taste Bzum Ausklappen des
Metalleinsatzes;
– einen Druckknopf Cfür die fern-
bediente Entriegelung der Türen und
gleichzeitige Ausschaltung des elek-
tronischen Alarmsystems;
– einen Druckknopf Dfür die fern-
bediente Verriegelung der Türen und
des Gepäckraumdeckels und gleich-
zeitige Einschaltung der elektroni-
schen Alarmanlage;
– einen Druckknopf Efür die fern-
bediente Öffnung des Kofferraums; – eine Led F(wo vorgesehen), die
das Senden des Befehls an den Emp-
fänger der Alarmanlage anzeigt.
Der längere Druck (über 2 Sekun-
den) der Taste Cbewirkt die Öffnung
der Fensterscheiben aller Türen und
des Schiebedachs für die Belüftung
des Innenraums: der Öffnungsvor-
gang wird bei Freigabe der Taste un-
terbrochen.
In gleicher Weise kann der Ver-
schluss aller Fensterscheiben und des
Schiebedaches bei Türverriegelung er-
folgen, wenn die Taste Dfür mehr als
2 Sekunden für die fernbediente zen-
trale Verriegelung bis zum vollstän-
digen Verschluss gedrückt wird.
Der Schliessvorgang von Fenstern
und Schiebedach wird durch Freigabe
der Taste Dunterbrochen.
Der zweite Druck der Taste Din-
nerhalb 1 Sekunde schaltet die Dead
lock-Vorrichtung ein (siehe den Ab-
schnitt “Türen”).
Abb. 9
L0A0024b

30
Nach Einschalten der
Dead lock-Vorrichtung
können die Türen in kei-
ner Weise vom Fahrzeuginneren
geöffnet werden: Bitte vergewis-
sern Sie sich zuvor, dass niemand

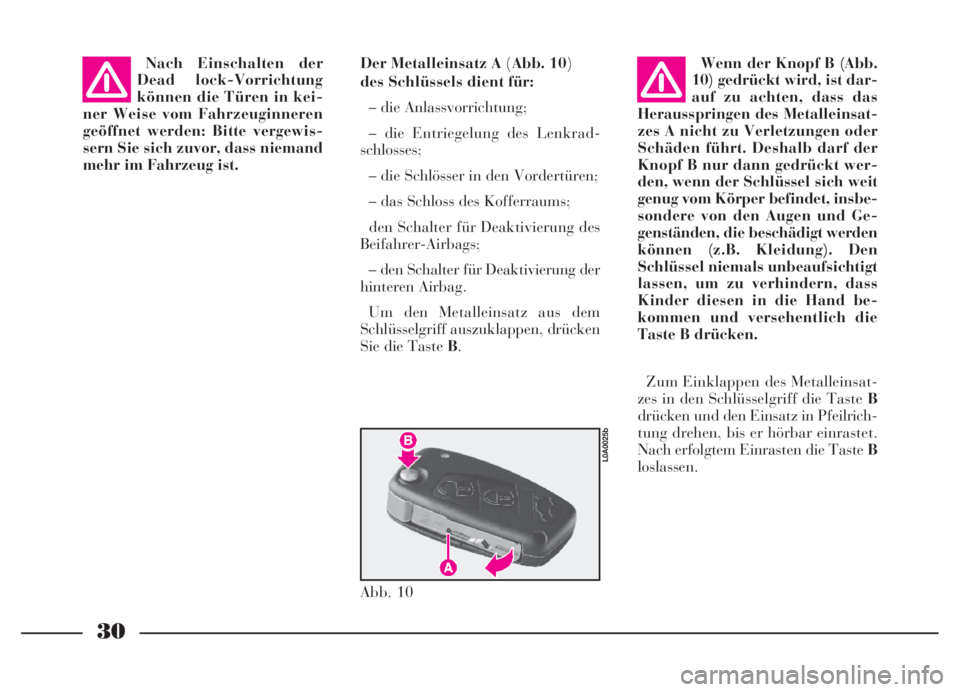

mehr im Fahrzeug ist.Der Metalleinsatz A (Abb. 10)
des Schlüssels dient für:
– die Anlassvorrichtung;
– die Entriegelung des Lenkrad-
schlosses;
– die Schlösser in den Vordertüren;
– das Schloss des Kofferraums;
den Schalter für Deaktivierung des
Beifahrer-Airbags;
– den Schalter für Deaktivierung der
hinteren Airbag.
Um den Metalleinsatz aus dem
Schlüsselgriff auszuklappen, drücken
Sie die Taste B.Wenn der Knopf B (Abb.
10) gedrückt wird, ist dar-
auf zu achten, dass das
Herausspringen des Metalleinsat-
zes A nicht zu Verletzungen oder
Schäden führt. Deshalb darf der
Knopf B nur dann gedrückt wer-
den, wenn der Schlüssel sich weit
genug vom Körper befindet, insbe-
sondere von den Augen und Ge-
genständen, die beschädigt werden
können (z.B. Kleidung). Den
Schlüssel niemals unbeaufsichtigt
lassen, um zu verhindern, dass
Kinder diesen in die Hand be-
kommen und versehentlich die
Taste B drücken.
Zum Einklappen des Metalleinsat-
zes in den Schlüsselgriff die Taste B
drücken und den Einsatz in Pfeilrich-
tung drehen, bis er hörbar einrastet.
Nach erfolgtem Einrasten die Taste B
loslassen.
Abb. 10
L0A0025b

31
Fernbedienung
Die Fernbedienung befindet sich im
Schlüssel und hat drei Tasten C,D
undE(Abb. 9) und eine Led F(wo
vorgesehen). Die Tasten dienen für
die zentrale Ent- und Verriegelung
der Türen und des Kofferraumschlos-
ses. Die Led blinkt während der Sen-
der den Code an den Empfänger
übermittelt. Dieser Code (rolling
code) verändert sich bei jeder Über-
tragung.
Für die zentrale, fernbediente
Türentriegelung drücken Sie die Ta-
steC(Abb. 9): die Türschlösser wer-
den entriegelt und die Fahrtrich-
tungsanzeiger blinken zweimal. Für
die zentrale Türschlossverriegelung
drücken sie die Taste D: die Tür-
schlösser verriegeln sich und die Fahr-
trichtungsanzeiger blinken einmal. Der Druck auf Taste Cschliesst auch
das Alarmsystem aus, während bei
Druck der Taste Ddas Alarmsystem
eingeschaltet wird und die Led F(wo
vorgesehen) auf dem Schlüssel blinkt,
während der Sender den Code an den
Empfänger übermittelt. Der Code
(rolling code) ändert sich bei jeder
Übertragung.
ZUR BEACHTUNGWenn die Bat-
terie der Fernbedienung leer ist,
leuchtet auf dem Instrumententafel-
display das Symbol Yauf und es er-
scheint die Meldung “BATTERIE
FERNSTEUERUNG ENTLADEN”.
In diesem Fall muss die Batterie
schnellstmöglich ersetzt werden, wo-
bei die nachstehenden Anweisungen
zu befolgen sind.ZUR BEACHTUNGDie Arbeits-
weise der Fernbedienung hängt von
verschiedenen Faktoren ab, wie even-
tuelle Interferenzen durch elektroma-
gnetische Felder, die von externen
Quellen abgegeben werden, dem La-
dezustand der Batterie oder der An-
wesenheit von Metallgegenständen
nahe dem Schlüssel oder dem Fahr-
zeug. Es ist jedoch immer möglich, die
Vorgänge mit dem Metalleinsatz des
Schlüssels auszuführen.

32
FUNKTIONSWEISE DER FERNBEDIENUNG
Die Fernbedienung verwaltet die Funktionen, die direkt vom Fahrzeugbenutzer mit dem Konfigurationsmenü des
CONNECT oder durch das Lancia Kundendienstnetzeingestellt werden können. In der nachstehenden Tabelle folgen die
vom System gebotenen Möglichkeiten und die Einstellungen auf dem Fahrzeug bei Auslieferung an den Kunden.
Gewünschte Funktion
zentrale Türentriegelung
(doppeltes Kurzblinken
der Fahrtrichtungsanzeiger)
Betätigung der Fernbedienung
kurzer Einzeldruck der Taste
C(Abb. 9)
darauffolgender kurzer
Doppeldruck (binnen 1
Sekunde) der Taste C
längerer Druck der Taste
C
(über 2 Sekunden)Standardeinstellungen
– Deaktivierung der elektroni-
schen Alarmanlage
– Entriegelung aller Türen
und des Kofferraumschlosses
– Deaktivierung der Dead
lock-Vorrichtung der Türen
(soweit eingeschaltet)
– Aufleuchten der Decken-
leuchte für ca. 30 Sekunden
oder bis zum Drehen des
Schlüssels auf MAR
– Entblockierung aller Türen
– Öffnung der Fensterschei-
ben und des Schiebedachs
(bis zur kompletten Öffnung
oder bis zur Freigabe der
Taste)Veränderliche Funktionen
– Entblockierung der Fahrertür
– Kofferraumschloss stets ver-
schlossen

33
Gewünschte Funktion
Zentralverriegelung der Türen
(langes, einmaliges Blinken
der Fahrtrichtungsanzeiger
Entriegelung des
Kofferraumschlosses und
Anhebung des Kofferraumdeckels
(doppeltes Blinken der
Fahrtrichtungsanzeiger)
Betätigung der Fernbedienung
kurzer Einzeldruck
der Taste D(Abb. 9)
darauffolgender kurzer Dop-
peldruck (binnen 1 Sekunde)
der Taste D
längerer Druck der Taste D
(über 2 Sekunden)
kurzer Einzeldruck der Taste
E(Abb. 9)
längerer Druck der Taste E
(über 1 Sekunde)Standardeinstellungen
– elektronische Alarma
nlage aktiv
– Blockierung aller Türen und
des Kofferraums
– Deckenleuchten ausgeschal-
tet
– Dead lock-Vorrichtung der
Türen aktiv
– Verschluss der Fensterschei-
ben und des Schiebedachs
(bis zum kompletten
Verschluss oder bis zur
Freigabe der Taste)
– Ausschaltung der Decken-
leuchte
– Deaktivierung des
Kofferraum-Alarms
– Entriegelung des
Kofferraumschlosses
– Deaktivierung des
Kofferraum-Alarms
– Entblockierung des
Schlosses und
Anhebung der Haube des
KofferraumsVeränderbare Funktionen

34
Gewünschte Funktion
zentrale Türentriegelung
zentrale Türverriegelung
Vorgänge mit dem
Metalleinsatz des Schlüssels
Einmaliges Drehen des
Schlüssels im Uhrzeigersinn
im Schloss einer der Türen
Einmaliges Drehen des
Schlüsels entgegen dem
Uhrzeigersinn im Schloss
Ueiner der TürenStandardkonfiguration
– Entblockierung aller Türen
und der Kofferraumhaube
– Deaktivierung der Dead
lock-Vorrichtung der Türen
(soweit eingeschaltet)
– Einschaltung der Decken-
leuchten für 30 Sekunden
oder bis zum Drehen des
Schlüssels auf MAR
– Blockierung aller Türen
und des Gepäckraums
– Ausschaltung der
DeckenleuchteVeränderbare Funktionen
– Entblockierung der Fahrertür
– Kofferraum stets verriegelt
MIT DEM METALLEINSATZ DES SCHLÜSSELS AKTIVIERBARE FUNKTIONEN
Der Metalleinsatz im Schlüssel erlaubt die Verwaltung der direkt vom Benutzer veränderbaren Funktionen, und zwar durch
das Konfigurationsmenü des CONNECT, oder durch das Lancia Kundendienstnetz. In der nachstehenden Tabelle sind
die vom System gebotenen Möglichkeiten und die auf das Fahrzeug durchgeführte Konfiguration bei Aushändigung an den
Kunden angegeben.
