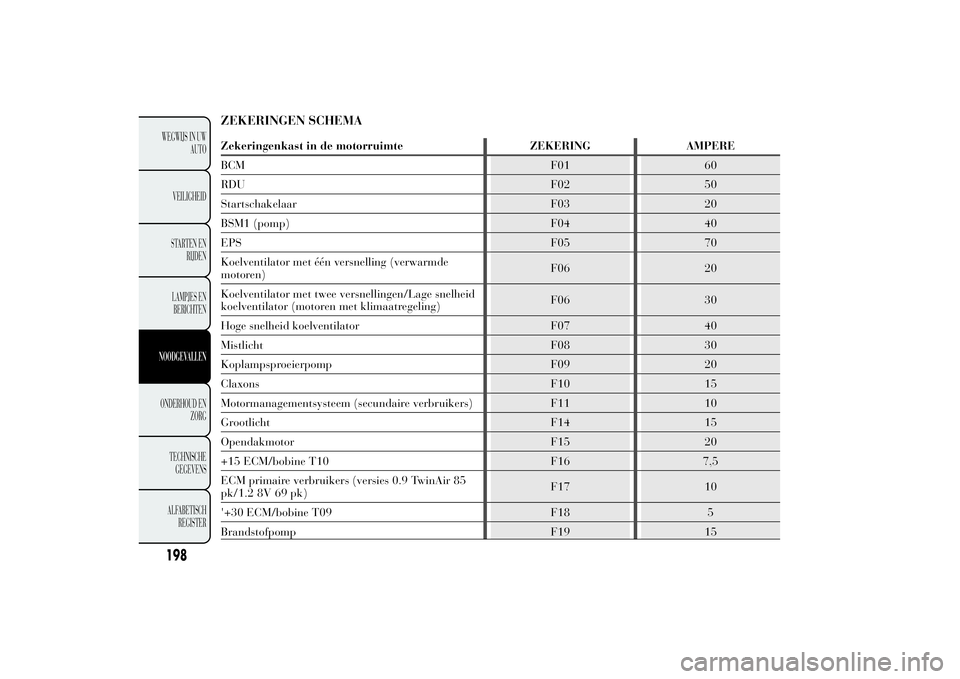

ZEKERINGEN SCHEMAZekeringenkast in de motorruimte ZEKERING AMPERE
BCM F01 60
RDU F02 50
Startschakelaar F03 20
BSM1 (pomp) F04 40
EPS F05 70
Koelventilator met één versnelling (verwarmde
motoren)F06 20
Koelventilator met twee versnellingen/Lage snelheid
koelventilator (motoren met klimaatregeling)F06 30
Hoge snelheid koelventilator F07 40
Mistlicht F08 30
Koplampsproeierpomp F09 20
Claxons F10 15
Motormanagementsysteem (secundaire verbruikers) F11 10
Grootlicht F14 15
Opendakmotor F15 20
+15 ECM/bobine T10 F16 7,5
ECM primaire verbruikers (versies 0.9 TwinAir 85
pk/1.2 8V 69 pk)F17 10
'+30 ECM/bobine T09 F18 5
Brandstofpomp F19 15
198WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Zekeringenkast in de motorruimte ZEKERING AMPERE
Achterruitverwarming/ruitontwaseming F20 30
Aircocompressor F21 7,5
Voeding vanaf hoofdrelais SCM voor ECU (versies
0.9 TwinAir 85 pk/1.3 16V MultiJet)F22 15
Voeding vanaf hoofdrelais SCM voor ECU (versies
1.2 8V 69 pk)F22 10
BSM 9.0 (ECU, kleppen) F23 20
BSM 9.0/NGE (+15 INT) F24 7,5
Voorgloei regeleenheid (versies 1.3 16V MultiJet) F81 60
Ventilator inzittendenruimte F82 40
Stopcontact voor (met of zonder aansteker) F85 15
Sensor laadtoestand accu F87 5+15 = plusklem vanaf contactsleutel
+30 = directe plusklem accu (niet vanaf
contactsleutel)
