Lancia Ypsilon 2011 Libretto Uso Manutenzione (in Italian)
Manufacturer: LANCIA, Model Year: 2011, Model line: Ypsilon, Model: Lancia Ypsilon 2011Pages: 299, PDF Dimensioni: 13.27 MB
Page 1 of 299
I dati contenuti in questa pubblicazione sono forniti a titolo indicativo. La Lancia potrà apportare in qualunque momento modifiche ai modelli descritti
in questa pubblicazione per ragioni di natura tecnica o commerciale. Per ulteriori informazioni, il Cliente è pregato di rivolgersi
alla Rete Assistenziale Lancia. Stampa su carta ecologica senza cloro.
ITALIANO
Uso e Manutenzione
Cop nuova Ypsilon Lum IT.qxd:Cop Ypsilon ita OK.qxd 5-04-2011 14:14 Pagina 1
Page 2 of 299

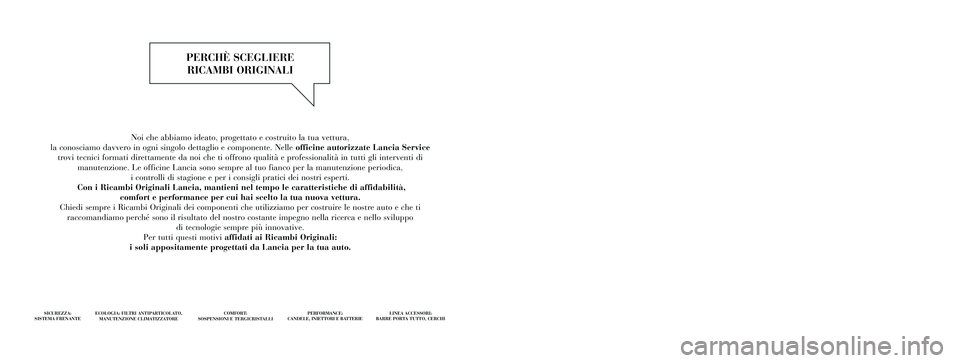

Noi che abbiamo ideato, progettato e costruito la tua vettura,
la conosciamo davvero in ogni singolo dettaglio e componente. Nelle officine autorizzate Lancia Service
trovi tecnici formati direttamente da noi che ti offrono qualità e professionalità in tutti gli interventi di manutenzione. Le officine Lancia sono sempre al tuo fianco per la manutenzione periodica, i controlli di stagione e per i consigli pratici dei nostri esperti.
Con i Ricambi Originali Lancia, mantieni nel tempo le caratteristiche di\
affidabilità, comfort e performance per cui hai scelto la tua nuova vettura.
Chiedi sempre i Ricambi Originali dei componenti che utilizziamo per costruire le nostre auto e che ti
raccomandiamo perché sono il risultato del nostro costante impegno nella ricerca e nello sviluppo di tecnologie sempre più innovative.
Per tutti questi motivi affidati ai Ricambi Originali:
i soli appositamente progettati da Lancia per la tua auto.
SICUREZZA:
SISTEMA FRENANTEECOLOGIA: FILTRI ANTIPARTICOLATO,
MANUTENZIONE CLIMATIZZATORECOMFORT:
SOSPENSIONI E TERGICRISTALLIPERFORMANCE:
CANDELE, INIETTORI E BATTERIELINEA ACCESSORI:
BARRE PORTA TUTTO, CERCHI
PERCHÈ SCEGLIERE RICAMBI ORIGINALI
Cop nuova Ypsilon Lum IT.qxd:Cop Ypsilon ita OK.qxd 5-04-2011 14:14 P\
agina 2
Page 3 of 299
Page 4 of 299
Page 5 of 299

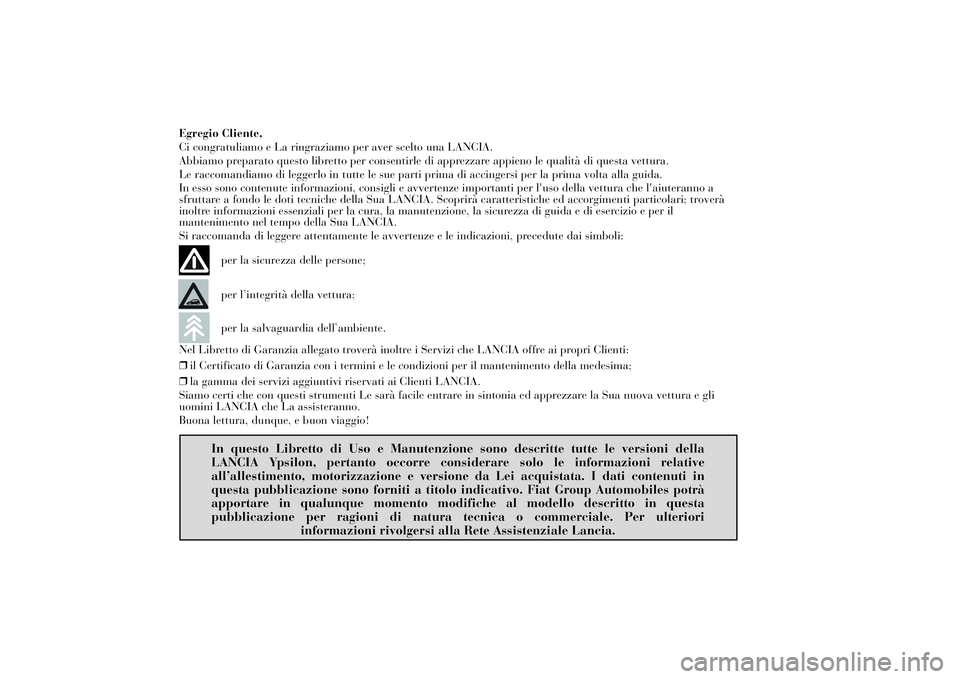

Egregio Cliente,
Ci congratuliamo e La ringraziamo per aver scelto una LANCIA.
Abbiamo preparato questo libretto per consentirle di apprezzare appieno le qualità di questa vettura.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l'uso della vettura che l'aiuteranno a
sfruttare a fondo le doti tecniche della Sua LANCIA. Scoprirà caratteristiche ed accorgimenti particolari; troverà
inoltre informazioni essenziali per la cura, la manutenzione, la sicurezza di guida e di esercizio e per il
mantenimento nel tempo della Sua LANCIA.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni, precedute dai simboli:
per la sicurezza delle persone;
per l’integrità della vettura;per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che LANCIA offre ai propri Clienti:
❒il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima;
❒la gamma dei servizi aggiuntivi riservati ai Clienti LANCIA.
Siamo certi che con questi strumenti Le sarà facile entrare in sintonia ed apprezzare la Sua nuova vettura e gli
uomini LANCIA che La assisteranno.
Buona lettura, dunque, e buon viaggio!In questo Libretto di Uso e Manutenzione sono descritte tutte le versioni della
LANCIA Ypsilon, pertanto occorre considerare solo le informazioni relative
all’allestimento, motorizzazione e versione da Lei acquistata. I dati contenuti in
questa pubblicazione sono forniti a titolo indicativo. Fiat Group Automobiles potrà
apportare in qualunque momento modifiche al modello descritto in questa
pubblicazione per ragioni di natura tecnica o commerciale. Per ulteriori
informazioni rivolgersi alla Rete Assistenziale Lancia.
Page 6 of 299

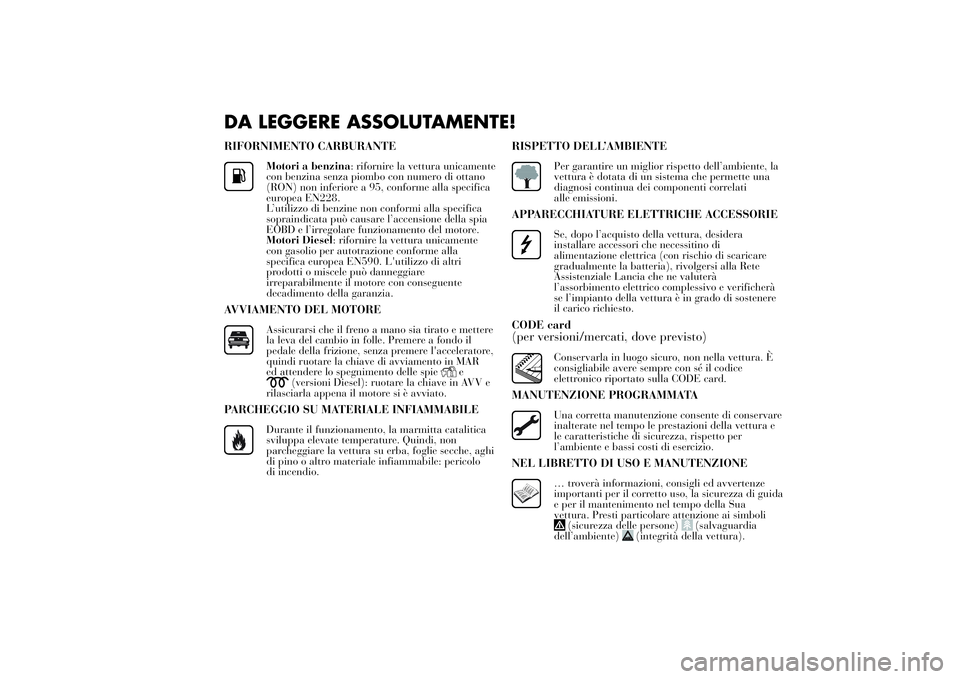

DA LEGGERE ASSOLUTAMENTE!RIFORNIMENTO CARBURANTE
Motori a benzina: rifornire la vettura unicamente
con benzina senza piombo con numero di ottano
(RON) non inferiore a 95, conforme alla specifica
europea EN228.
L’utilizzo di benzine non conformi alla specifica
sopraindicata può causare l’accensione della spia
EOBD e l’irregolare funzionamento del motore.
Motori Diesel: rifornire la vettura unicamente
con gasolio per autotrazione conforme alla
specifica europea EN590. L'utilizzo di altri
prodotti o miscele può danneggiare
irreparabilmente il motore con conseguente
decadimento della garanzia.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato e mettere
la leva del cambio in folle. Premere a fondo il
pedale della frizione, senza premere l'acceleratore,
quindi ruotare la chiave di avviamento in MAR
ed attendere lo spegnimento delle spie
e
(versioni Diesel): ruotare la chiave in AVV e
rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica
sviluppa elevate temperature. Quindi, non
parcheggiare la vettura su erba, foglie secche, aghi
di pino o altro materiale infiammabile: pericolo
di incendio.
RISPETTO DELL’AMBIENTE
Per garantire un miglior rispetto dell’ambiente, la
vettura è dotata di un sistema che permette una
diagnosi continua dei componenti correlati
alle emissioni.
APPARECCHIATURE ELETTRICHE ACCESSORIE
Se, dopo l’acquisto della vettura, desidera
installare accessori che necessitino di
alimentazione elettrica (con rischio di scaricare
gradualmente la batteria), rivolgersi alla Rete
Assistenziale Lancia che ne valuterà
l’assorbimento elettrico complessivo e verificherà
se l’impianto della vettura è in grado di sostenere
il carico richiesto.
CODE card(per versioni/mercati, dove previsto)
Conservarla in luogo sicuro, non nella vettura. È
consigliabile avere sempre con sé il codice
elettronico riportato sulla CODE card.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare
inalterate nel tempo le prestazioni della vettura e
le caratteristiche di sicurezza, rispetto per
l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE
… troverà informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di guida
e per il mantenimento nel tempo della Sua
vettura. Presti particolare attenzione ai simboli
(sicurezza delle persone)
(salvaguardia
dell’ambiente)
(integrità della vettura).
Page 7 of 299

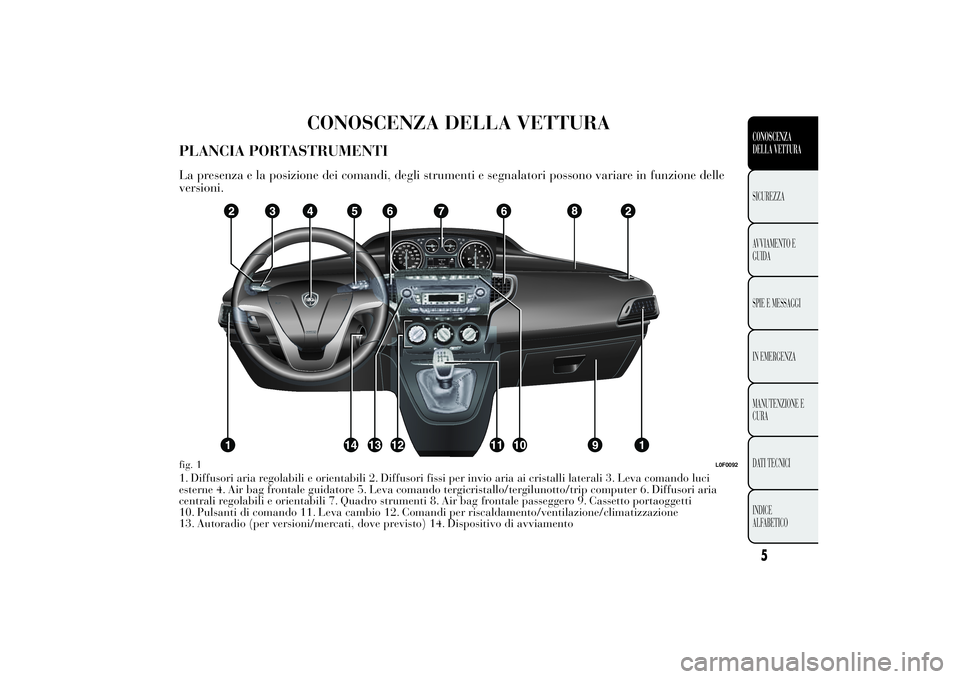

CONOSCENZA DELLA VETTURA
PLANCIA PORTASTRUMENTILa presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle
versioni.1. Diffusori aria regolabili e orientabili 2. Diffusori fissi per invio aria ai cristalli laterali 3. Leva comando luci
esterne 4. Air bag frontale guidatore 5. Leva comando tergicristallo/tergilunotto/trip computer 6. Diffusori aria
centrali regolabili e orientabili 7. Quadro strumenti 8. Air bag frontale passeggero 9. Cassetto portaoggetti
10. Pulsanti di comando 11. Leva cambio 12. Comandi per riscaldamento/ventilazione/climatizzazione
13. Autoradio (per versioni/mercati, dove previsto) 14. Dispositivo di avviamentofig. 1
L0F0092
5CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 8 of 299

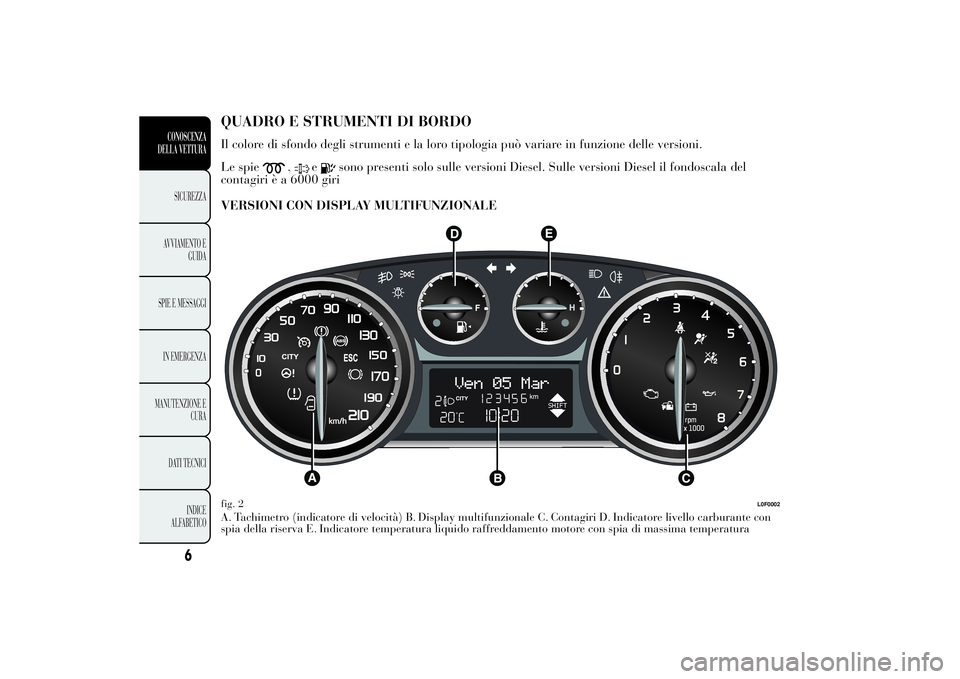

QUADRO E STRUMENTI DI BORDOIl colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
Le spie
,
e
sono presenti solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del
contagiri è a 6000 giri
VERSIONI CON DISPLAY MULTIFUNZIONALE
A. Tachimetro (indicatore di velocità) B. Display multifunzionale C. Contagiri D. Indicatore livello carburante con
spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima temperaturafig. 2
L0F0002
6
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 9 of 299

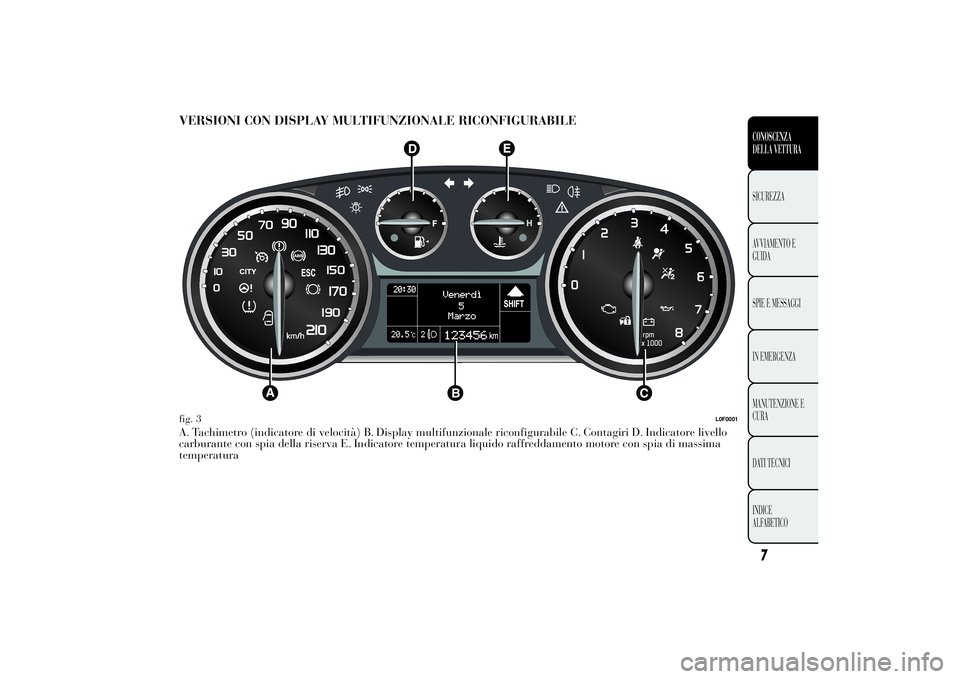

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILEA. Tachimetro (indicatore di velocità) B. Display multifunzionale riconfigurabile C. Contagiri D. Indicatore livello
carburante con spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima
temperaturafig. 3
L0F0001
7CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 10 of 299

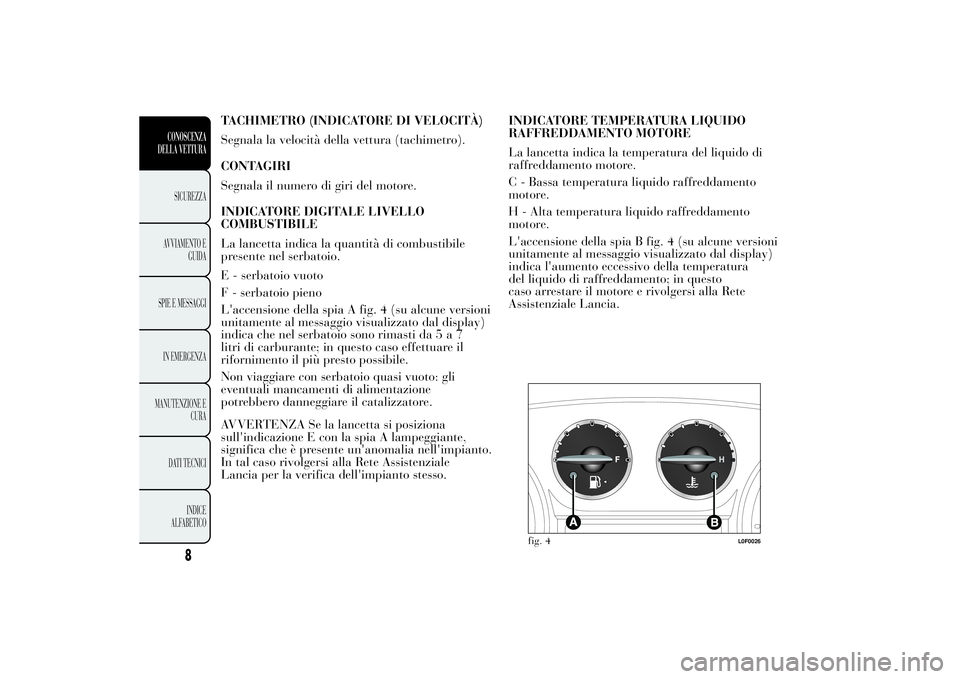

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura (tachimetro).
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE DIGITALE LIVELLO
COMBUSTIBILE
La lancetta indica la quantità di combustibile
presente nel serbatoio.
E - serbatoio vuoto
F - serbatoio pieno
L'accensione della spia A fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica che nel serbatoio sono rimasti da5a7
litri di carburante; in questo caso effettuare il
rifornimento il più presto possibile.
Non viaggiare con serbatoio quasi vuoto: gli
eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull'indicazione E con la spia A lampeggiante,
significa che è presente un'anomalia nell'impianto.
In tal caso rivolgersi alla Rete Assistenziale
Lancia per la verifica dell'impianto stesso.INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di
raffreddamento motore.
C - Bassa temperatura liquido raffreddamento
motore.
H - Alta temperatura liquido raffreddamento
motore.
L'accensione della spia B fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica l'aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla Rete
Assistenziale Lancia.
fig. 4
L0F0026
8
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
