CIndicación de la función Start&Stop (para
versiones/países donde esté previsto).D
Hora (se visualiza siempre, incluso sin la llave
puesta y con las puertas cerradas)
EOdómetro (visualización de los kilómetros/
millas recorridos)FTemperatura exteriorG
Posición de orientación de los faros (sólo con
luces de cruce encendidas)
H
Posible activación de la dirección eléctrica
Dualdrive (mensaje CITY) o activación de la

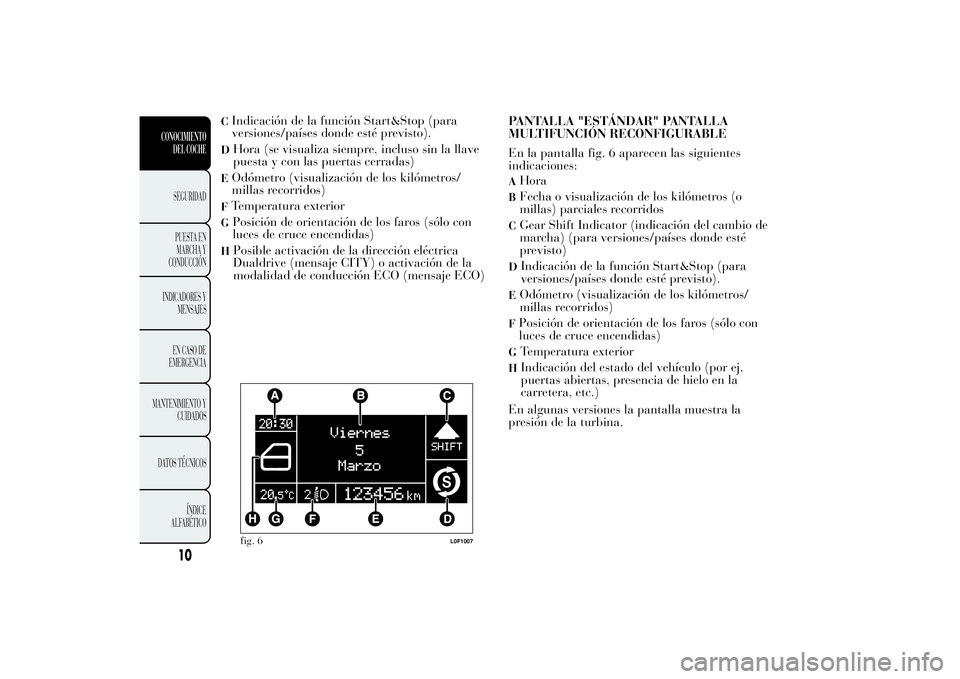

modalidad de conducción ECO (mensaje ECO)PANTALLA "ESTÁNDAR" PANTALLA
MULTIFUNCIÓN RECONFIGURABLE
En la pantalla fig. 6 aparecen las siguientes
indicaciones:
AHoraBFecha o visualización de los kilómetros (o
millas) parciales recorridosCGear Shift Indicator (indicación del cambio de
marcha) (para versiones/países donde esté
previsto)D
Indicación de la función Start&Stop (para
versiones/países donde esté previsto).
EOdómetro (visualización de los kilómetros/
millas recorridos)FPosición de orientación de los faros (sólo con
luces de cruce encendidas)G
Temperatura exterior
H
Indicación del estado del vehículo (por ej.
puertas abiertas, presencia de hielo en la
carretera, etc.)
En algunas versiones la pantalla muestra la
presión de la turbina.
fig. 6
L0F1007
10
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

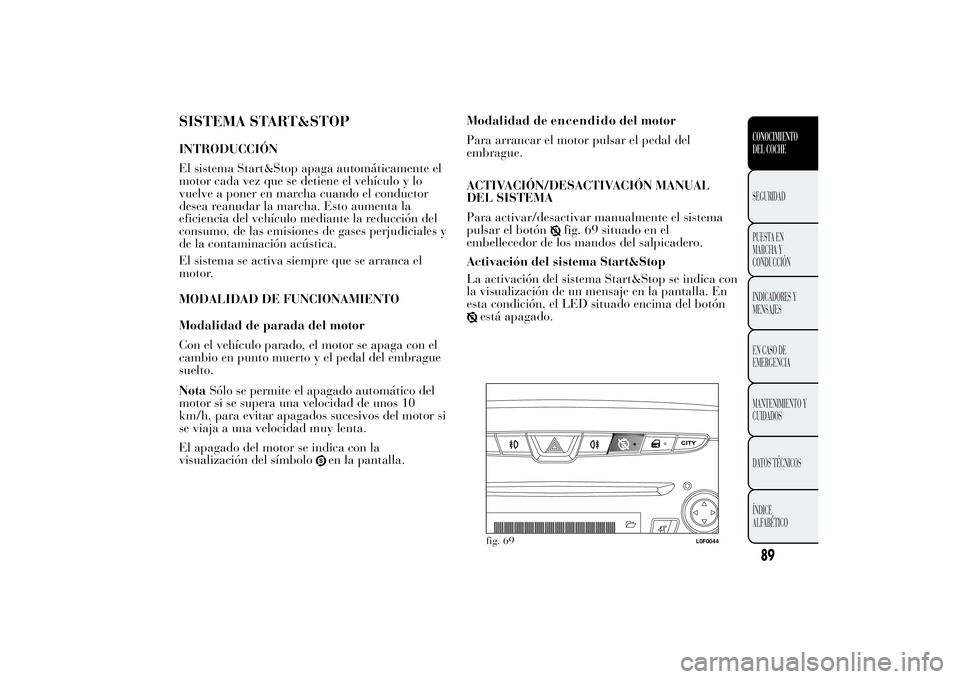

SISTEMA START&STOPINTRODUCCIÓN
El sistema Start&Stop apaga automáticamente el
motor cada vez que se detiene el vehículo y lo
vuelve a poner en marcha cuando el conductor
desea reanudar la marcha. Esto aumenta la
eficiencia del vehículo mediante la reducción del
consumo, de las emisiones de gases perjudiciales y
de la contaminación acústica.
El sistema se activa siempre que se arranca el
motor.
MODALIDAD DE FUNCIONAMIENTO
Modalidad de parada del motor
Con el vehículo parado, el motor se apaga con el
cambio en punto muerto y el pedal del embrague
suelto.
NotaSólo se permite el apagado automático del
motor si se supera una velocidad de unos 10
km/h, para evitar apagados sucesivos del motor si
se viaja a una velocidad muy lenta.
El apagado del motor se indica con la
visualización del símbolo
en la pantalla.Modalidad de del motor
Para arrancar el motor pulsar el pedal del
embrague.
ACTIVACIÓN/DESACTIVACIÓN MANUAL
DEL SISTEMA
Para activar/desactivar manualmente el sistema
pulsar el botón
fig. 69 situado en el
embellecedor de los mandos del salpicadero.
Activación del sistema Start&Stop
La activación del sistema Start&Stop se indica con
la visualización de un mensaje en la pantalla. En
esta condición, el LED situado encima del botón
está apagado.fig. 69
L0F0044
89CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
encendido

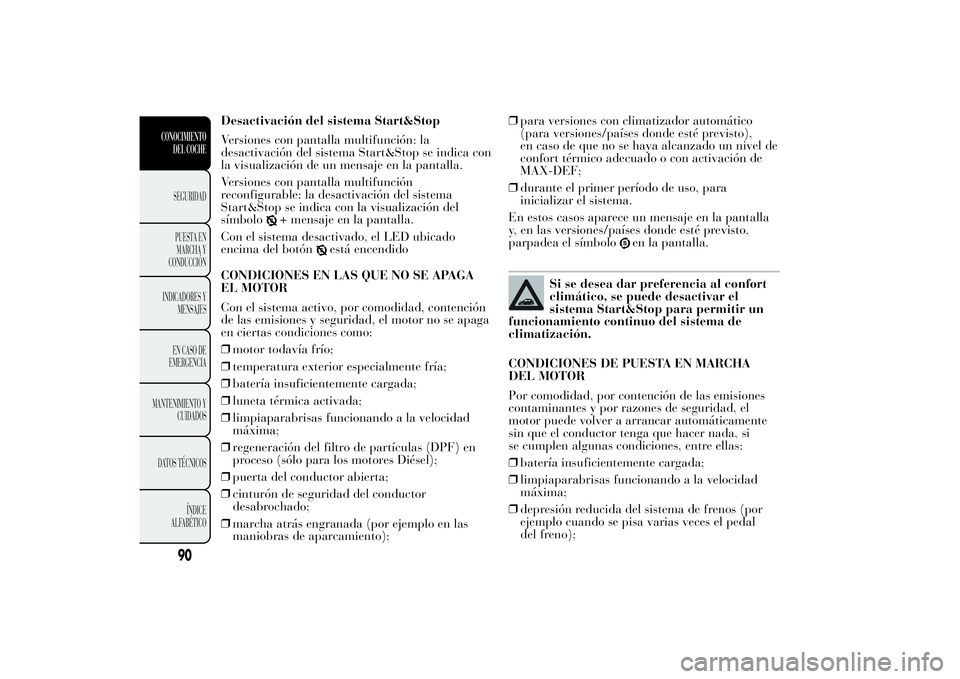

Desactivación del sistema Start&Stop
Versiones con pantalla multifunción: la
desactivación del sistema Start&Stop se indica con
la visualización de un mensaje en la pantalla.
Versiones con pantalla multifunción
reconfigurable: la desactivación del sistema
Start&Stop se indica con la visualización del
símbolo
+ mensaje en la pantalla.
Con el sistema desactivado, el LED ubicado
encima del botón
está encendido
CONDICIONES EN LAS QUE NO SE APAGA
EL MOTOR
Con el sistema activo, por comodidad, contención
de las emisiones y seguridad, el motor no se apaga
en ciertas condiciones como:
❒motor todavía frío;
❒temperatura exterior especialmente fría;
❒batería insuficientemente cargada;
❒luneta térmica activada;
❒limpiaparabrisas funcionando a la velocidad
máxima;
❒regeneración del filtro de partículas (DPF) en
proceso (sólo para los motores Diésel);
❒puerta del conductor abierta;
❒cinturón de seguridad del conductor
desabrochado;
❒marcha atrás engranada (por ejemplo en las
maniobras de aparcamiento);❒para versiones con climatizador automático
(para versiones/países donde esté previsto),
en caso de que no se haya alcanzado un nivel de
confort térmico adecuado o con activación de
MAX-DEF;
❒durante el primer período de uso, para
inicializar el sistema.
En estos casos aparece un mensaje en la pantalla
y, en las versiones/países donde esté previsto,
parpadea el símbolo
en la pantalla.
Si se desea dar preferencia al confort
climático, se puede desactivar el
sistema Start&Stop para permitir un
funcionamiento continuo del sistema de
climatización.
CONDICIONES DE PUESTA EN MARCHA
DEL MOTOR
Por comodidad, por contención de las emisiones
contaminantes y por razones de seguridad, el
motor puede volver a arrancar automáticamente
sin que el conductor tenga que hacer nada, si
se cumplen algunas condiciones, entre ellas:
❒batería insuficientemente cargada;
❒limpiaparabrisas funcionando a la velocidad
máxima;
❒depresión reducida del sistema de frenos (por
ejemplo cuando se pisa varias veces el pedal
del freno);
90
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

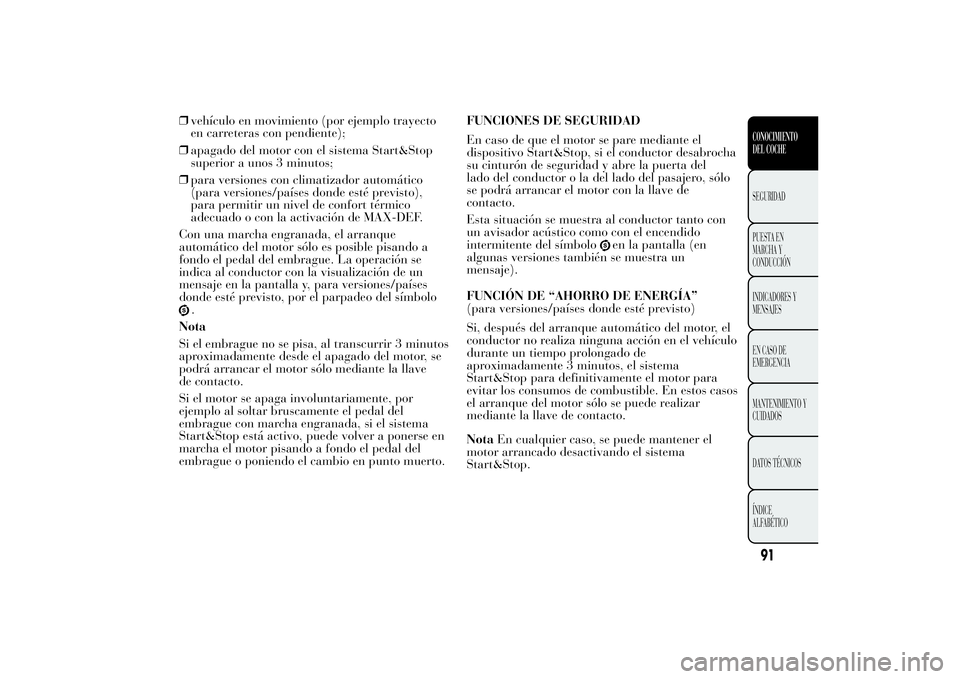

❒vehículo en movimiento (por ejemplo trayecto
en carreteras con pendiente);
❒apagado del motor con el sistema Start&Stop
superior a unos 3 minutos;
❒para versiones con climatizador automático
(para versiones/países donde esté previsto),
para permitir un nivel de confort térmico
adecuado o con la activación de MAX-DEF.
Con una marcha engranada, el arranque
automático del motor sólo es posible pisando a
fondo el pedal del embrague. La operación se
indica al conductor con la visualización de un
mensaje en la pantalla y, para versiones/países
donde esté previsto, por el parpadeo del símbolo
.
Nota
Si el embrague no se pisa, al transcurrir 3 minutos
aproximadamente desde el apagado del motor, se
podrá arrancar el motor sólo mediante la llave
de contacto.
Si el motor se apaga involuntariamente, por
ejemplo al soltar bruscamente el pedal del
embrague con marcha engranada, si el sistema
Start&Stop está activo, puede volver a ponerse en
marcha el motor pisando a fondo el pedal del
embrague o poniendo el cambio en punto muerto.FUNCIONES DE SEGURIDAD
En caso de que el motor se pare mediante el
dispositivo Start&Stop, si el conductor desabrocha
su cinturón de seguridad y abre la puerta del
lado del conductor o la del lado del pasajero, sólo
se podrá arrancar el motor con la llave de
contacto.
Esta situación se muestra al conductor tanto con
un avisador acústico como con el encendido
intermitente del símbolo
en la pantalla (en
algunas versiones también se muestra un
mensaje).
FUNCIÓN DE “AHORRO DE ENERGÍA”
(para versiones/países donde esté previsto)
Si, después del arranque automático del motor, el
conductor no realiza ninguna acción en el vehículo
durante un tiempo prolongado de
aproximadamente 3 minutos, el sistema
Start&Stop para definitivamente el motor para
evitar los consumos de combustible. En estos casos
el arranque del motor sólo se puede realizar
mediante la llave de contacto.
NotaEn cualquier caso, se puede mantener el
motor arrancado desactivando el sistema
Start&Stop.
91CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

FUNCIONAMIENTO IRREGULAR
Si el sistema Start&Stop no funciona bien se
desactiva. Se informa al conductor de la anomalía
mediante el encendido intermitente del símbolo
en la pantalla del cuadro de instrumentos y, en
algunas versiones, con la visualización de un
mensaje. En ese caso, acudir a la Red de
Asistencia Lancia.
INACTIVIDAD DEL VEHÍCULO
En caso de inactividad del vehículo, prestar
especial atención al desconectar la alimentación
eléctrica de la batería.
El procedimiento se realiza desconectando el
conector A fig. 70 (mediante la acción del botón
B) del sensor C de control del estado de la batería
instalado en el polo negativo D de la misma
batería. Este sensor nunca debe desconectarse del
polo, excepto en caso de sustitución de la batería.
ADVERTENCIA
En caso de sustitución de la batería,
acudir siempre a
un taller de la Red
de Asistencia Lancia. Sustituir la batería por
otra del mismo tipo (HEAVY DUTY) y con
las mismas características.ARRANQUE DE EMERGENCIA
En caso de arranque de emergencia con batería
auxiliar, no conectar el cable negativo (–) de
la batería auxiliar al polo negativo A fig. 71 de la
batería del vehículo, sino a un punto de masa
del motor/cambio.
fig. 70
L0F0083
fig. 71
L0F0084
92
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

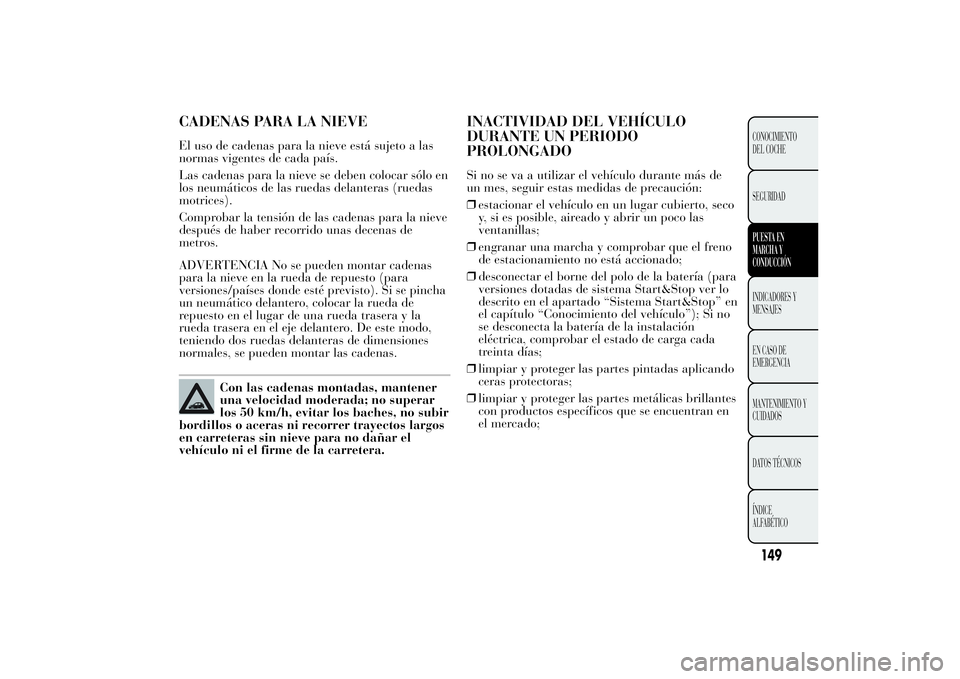

CADENAS PARA LA NIEVEEl uso de cadenas para la nieve está sujeto a las
normas vigentes de cada país.
Las cadenas para la nieve se deben colocar sólo en
los neumáticos de las ruedas delanteras (ruedas
motrices).
Comprobar la tensión de las cadenas para la nieve
después de haber recorrido unas decenas de
metros.
ADVERTENCIA No se pueden montar cadenas
para la nieve en la rueda de repuesto (para
versiones/países donde esté previsto). Si se pincha
un neumático delantero, colocar la rueda de
repuesto en el lugar de una rueda trasera y la
rueda trasera en el eje delantero. De este modo,
teniendo dos ruedas delanteras de dimensiones
normales, se pueden montar las cadenas.
Con las cadenas montadas, mantener
una velocidad moderada; no superar
los 50 km/h, evitar los baches, no subir
bordillos o aceras ni recorrer trayectos largos
en carreteras sin nieve para no dañar el
vehículo ni el firme de la carretera.
INACTIVIDAD DEL VEHÍCULO
DURANTE UN PERIODO
PROLONGADOSi no se va a utilizar el vehículo durante más de
un mes, seguir estas medidas de precaución:
❒estacionar el vehículo en un lugar cubierto, seco
y, si es posible, aireado y abrir un poco las
ventanillas;
❒engranar una marcha y comprobar que el freno
de estacionamiento no está accionado;
❒desconectar el borne del polo de la batería (para
versiones dotadas de sistema Start&Stop ver lo
descrito en el apartado “Sistema Start&Stop” en
el capítulo “Conocimiento del vehículo”); Si no
se desconecta la batería de la instalación
eléctrica, comprobar el estado de carga cada
treinta días;
❒limpiar y proteger las partes pintadas aplicando
ceras protectoras;
❒limpiar y proteger las partes metálicas brillantes
con productos específicos que se encuentran en
el mercado;
149CONOCIMIENTO
DEL COCHE
SEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

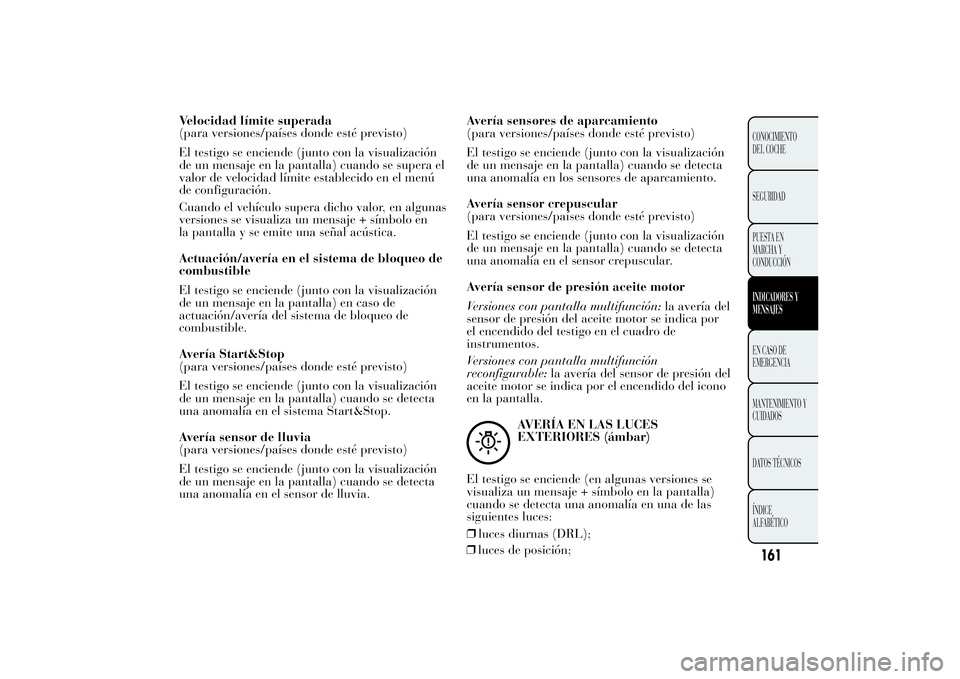

Velocidad límite superada
(para versiones/países donde esté previsto)
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se supera el
valor de velocidad límite establecido en el menú
de configuración.
Cuando el vehículo supera dicho valor, en algunas
versiones se visualiza un mensaje + símbolo en
la pantalla y se emite una señal acústica.
Actuación/avería en el sistema de bloqueo de
combustible
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) en caso de
actuación/avería del sistema de bloqueo de
combustible.
Avería Start&Stop
(para versiones/países donde esté previsto)
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se detecta
una anomalía en el sistema Start&Stop.
Avería sensor de lluvia
(para versiones/países donde esté previsto)
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se detecta
una anomalía en el sensor de lluvia.Avería sensores de aparcamiento
(para versiones/países donde esté previsto)
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se detecta
una anomalía en los sensores de aparcamiento.
Avería sensor crepuscular
(para versiones/países donde esté previsto)
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se detecta
una anomalía en el sensor crepuscular.
Avería sensor de presión aceite motor
Versiones con pantalla multifunción:la avería del
sensor de presión del aceite motor se indica por
el encendido del testigo en el cuadro de
instrumentos.
Versiones con pantalla multifunción
reconfigurable:la avería del sensor de presión del
aceite motor se indica por el encendido del icono
en la pantalla.
AVERÍA EN LAS LUCES
EXTERIORES (ámbar)
El testigo se enciende (en algunas versiones se
visualiza un mensaje + símbolo en la pantalla)
cuando se detecta una anomalía en una de las
siguientes luces:
❒luces diurnas (DRL);
161CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO
❒luces de posición;

INDICADOR DE DIRECCIÓN
DERECHO (verde) (intermitente)
El testigo se enciende cuando la palanca de mando
de los intermitentes (flechas) se desplaza hacia
arriba o, junto con la flecha izquierda, cuando se
pulsa el botón de las luces de emergencia.ACTIVACIÓN DE LA DIRECCIÓN
ASISTIDA ELÉCTRICA
“DUALDRIVE” (verde)
La indicación CITY se enciende (en algunas
versiones se visualiza un icono en la pantalla)
cuando se activa la dirección asistida eléctrica
"Dualdrive" pulsando el botón correspondiente
(ver apartado "Dirección asistida eléctrica
Dualdrive" en el capítulo "Conocimiento del
vehículo"). Al pulsar de nuevo el botón, la
indicación CITY (o el icono en la pantalla) se
apaga.
PUERTAS/CAPÓ MOTOR/
MALETERO ABIERTOS
El testigo se enciende (en algunas versiones se
visualiza un mensaje + símbolo en la pantalla)
cuando una o más puertas, o el capó del motor o
el portón del maletero no están perfectamente
cerrados. Con puertas abiertas y vehículo en
marcha, se activa una señalización acústica.
ACTIVACIÓN/DESACTIVACIÓN SISTEMA
START&STOP
AVERÍA SISTEMA START&STOP
Activación del sistema Start&Stop
La activación del sistema Start&Stop se indica por
la visualización de un mensaje en la pantalla. En
esta condición, el LED en el botón
situado en el
panel de mandos del salpicadero (ver apartado
“Start&Stop” en el capítulo "Conocimiento del
vehículo") está apagado.
Desactivación sistema Start&Stop
❒Versiones con pantalla multifunción:la
desactivación del sistema Start&Stop se indica
mediante la visualización de un mensaje en
la pantalla.
❒Versiones con pantalla multifunción
reconfigurable:la desactivación del sistema
Start&Stop se indica mediante la visualización
del símbolo
+ mensaje en la pantalla.
163CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO
Con el sistema desactivado, el LED en el botón
está encendido.

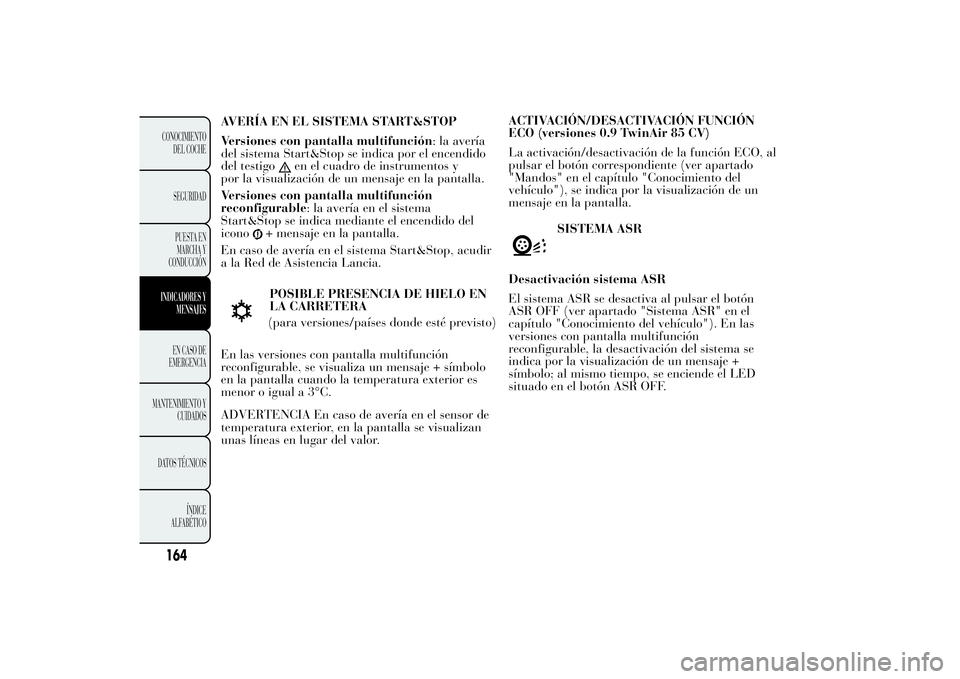

AVERÍA EN EL SISTEMA START&STOP
Versiones con pantalla multifunción: la avería
del sistema Start&Stop se indica por el encendido
del testigo
en el cuadro de instrumentos y
por la visualización de un mensaje en la pantalla.
Versiones con pantalla multifunción
reconfigurable: la avería en el sistema
Start&Stop se indica mediante el encendido del
icono
+ mensaje en la pantalla.
En caso de avería en el sistema Start&Stop, acudir
a la Red de Asistencia Lancia.POSIBLE PRESENCIA DE HIELO EN
LA CARRETERA
(para versiones/países donde esté previsto)
En las versiones con pantalla multifunción
reconfigurable, se visualiza un mensaje + símbolo
en la pantalla cuando la temperatura exterior es
menor o igual a 3°C.
ADVERTENCIA En caso de avería en el sensor de
temperatura exterior, en la pantalla se visualizan
unas líneas en lugar del valor.ACTIVACIÓN/DESACTIVACIÓN FUNCIÓN
ECO (versiones 0.9 TwinAir 85 CV)
La activación/desactivación de la función ECO, al
pulsar el botón correspondiente (ver apartado
"Mandos" en el capítulo "Conocimiento del
vehículo"), se indica por la visualización de un
mensaje en la pantalla.
SISTEMA ASR
Desactivación sistema ASR
El sistema ASR se desactiva al pulsar el botón
ASR OFF (ver apartado "Sistema ASR" en el
capítulo "Conocimiento del vehículo"). En las
versiones con pantalla multifunción
reconfigurable, la desactivación del sistema se
indica por la visualización de un mensaje +
símbolo; al mismo tiempo, se enciende el LED
situado en el botón ASR OFF.
164CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓNINDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y
CUIDADOS
DATOSTÉCNICOS
ÍNDICE
ALFABÉTICO

EN CASO DE EMERGENCIA
En caso de emergencia se recomienda llamar al número que aparece en el Libro de Garantía.
También es posible conectarse al sitio www.lancia.com para buscar el taller de la Red de
Asistencia Lancia más cercano.ARRANQUE DEL MOTORSi el testigo
permanece encendido con luz fija
en el cuadro de instrumentos, acudir
inmediatamente a la Red de Asistencia Lancia.
ARRANQUE CON BATERÍA AUXILIAR
Si la batería está descargada, es posible arrancar
el motor utilizando otra batería, con la misma
capacidad o algo superior a la descargada.
Para arrancar el motor, proceder de la siguiente
manera:❒conectar los bornes positivos (signo+ cerca del
borne) de las dos baterías con un cable
adecuado fig. 110;
❒conectar con un segundo cable el borne negativo
- de la batería auxiliar con un punto de masa
en el motor o en el cambio del vehículo que
debe arrancarse;
❒arrancar el motor;
❒cuando el motor esté arrancado, quitar los
cables, siguiendo el orden inverso con respecto a
la conexión.
Para versiones con sistema Start&Stop, para
realizar el procedimiento de arranque con batería
auxiliar, ver lo descrito en el apartado “Sistema
Start&Stop” en el capítulo “Conocimiento del
vehículo”.
Si después de algunos intentos el motor no
arranca, no insistir inútilmente y acudir a un taller
de la Red de Asistencia Lancia.
fig. 110
L0F0084
166CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJESEN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DA
TOS TÉCNICOS
ÍNDICE
ALFABÉTICO
