alarm Lancia Ypsilon 2012 Instructieboek (in Dutch)

BEDIENINGSELEMENTENALARMKNIPPERLICHTEN
Druk op de knop fig. 43 om de lichten in- en uit te
schakelen. Bij ingeschakelde alarmknipperlichten
gaan de controlelampjes
en
op het
instrumentenpaneel branden en knippert de
schakelaar.
BELANGRIJK Het gebruik van de
alarmknipperlichten wordt geregeld door de
wegenverkeerswetgeving van het land waar u
rijdt: neem de wettelijke voorschriften in acht.
Noodremmen
Bij het remmen in noodsituaties gaan de
alarmknipperlichten automatisch branden,
evenals de controlelampjes
en
op het
instrumentenpaneel. De lichten gaan automatisch
uit wanneer het noodremmen ophoudt.MISTLAMPEN VOOR
(voor bepaalde versies/markten)
Druk op de knop
fig. 44 om de lichten in- en
uit te schakelen. Druk opnieuw op de knop om de
lichten uit te schakelen. Bij brandende lichten
gaat het controlelampje
op het
instrumentenpaneel branden.
MISTACHTERLICHT
Druk op de knop
fig. 44 om het licht in- en uit
te schakelen.
Het mistachterlicht gaat alleen branden als het
dimlicht of de mistlampen voor zijn ingeschakeld.
Druk opnieuw op de knop om het licht uit te
schakelen, of schakel het dimlicht of de
mistlampen voor uit (voor bepaalde versies/
markten).
Bij brandend licht, gaat het controlelampje
op
het instrumentenpaneel branden.
fig. 43
L0F0191
fig. 44
L0F0192
64
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Bij geactiveerde ECO-functie, is de auto ingesteld
voor het rijden in de stad, wat gekenmerkt wordt
door een lichter draaiend stuur (Dualdrive-
systeem ingeschakeld) en een lager
brandstofverbruik.
Wanneer deze functie actief is, verschijnt bij
sommige versies het opschrift ECO op het display.
Deze functie blijft in het geheugen opgeslagen:
wanneer de auto opnieuw wordt gestart, behoudt
het systeem de instelling die het vóór het afzetten
van de motor had. Druk opnieuw op de ECO-toets
om de functie uit te schakelen en de normale
rij-instelling te herstellen.
AFSLUITER VAN DE BRANDSTOFTOEVOER
Deze grijpt bij een botsing in en veroorzaakt het
volgende:
❒onderbreking van de brandstoftoevoer met
afzetten van de motor als gevolg
❒automatische ontgrendeling van de portieren
❒automatische inschakeling van de
interieurverlichting
❒inschakeling van de alarmknipperlichten.
Wanneer het systeem wordt ingeschakeld,
verschijnt er bij sommige versies een melding op
de display.BELANGRIJK Controleer de auto zorgvuldig op
brandstoflekkage, bijvoorbeeld in de motorruimte,
onder de auto of in de buurt van de tank. Draai
na een botsing de contactsleutel naar STOP om te
voorkomen dat de accu leegloopt.
Ga als volgt te werk om de correcte werking van
de auto te herstellen:
❒draai de contactsleutel naar de stand MAR;
❒schakel de richtingaanwijzer rechts in;
❒schakel de richtingaanwijzer rechts uit;
❒schakel de richtingaanwijzer links in;
❒schakel de richtingaanwijzer links uit;
❒schakel de richtingaanwijzer rechts in;
❒schakel de richtingaanwijzer rechts uit;
❒schakel de richtingaanwijzer links in;
❒schakel de richtingaanwijzer links uit;
❒draai de contactsleutel naar de stand STOP.
BELANGRIJK
Als na een botsing een brandstoflucht
wordt geroken of brandstoflekkage
wordt geconstateerd, dan mag het systeem
niet opnieuw ingeschakeld worden om
brand te voorkomen.
66
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

❒Inschakeling:bediening van de knop
start
het zoeken.
❒Zoeken:via de zijsensoren zoekt het systeem
voortdurend naar een vrije parkeerplek die
geschikt is voor de afmetingen van de auto. De
bestuurder kiest met behulp van de
richtingaanwijzers aan welke kant van de weg
hij wil parkeren (als er geen informatie van
de richtingaanwijzers of de alarmknipperlichten
beschikbaar is, vindt het zoeken aan
passagierszijde plaats).
BELANGRIJK Het ZOEKEN wordt uitgeschakeld
als na 10 minuten nog steeds geen geschikte
parkeerruimte is gevonden.
❒Identificatie:als het systeem een vrije
parkeerruimte identificeert die geschikt is voor
de afmetingen van de auto, meldt het de
aanwezigheid hiervan en de handelingen die
voor het starten van het inparkeren zijn vereist.
❒Manoeuvre:de bestuurder wordt gevraagd de
achteruit in te schakelen, het stuurwiel los te
laten en het gaspedaal, het rempedaal en het
koppelingspedaal te bedienen (bij een
handgeschakelde versnellingbak) of het gas- en
het rempedaal (bij een automaat) (voor
bepaalde versies/markten). Tijdens het
inparkeren in de achteruitversnelling, bedient
het systeem het stuurwiel automatisch.
Afhankelijk van de parkeerruimte, kan de
manoeuvre met het enkele achteruitrijden
volstaan, of kunnen er meerdere manoeuvres in
de vooruit- en achteruitversnelling nodig zijn.Na de eerste manoeuvre, wanneer de achterste
zoemer onafgebroken klinkt, wordt de
bestuurder gevraagd de achteruitversnelling uit
te schakelen en de vooruitversnelling in te
schakelen. Als dit niet voldoende is, wordt de
bestuurder gevraagd om bij het bereiken van de
onafgebroken toon de achteruit in te schakelen.
De halfautomatische manoeuvre eindigt
wanneer de display de melding "Handmatig
afronden" toont.
❒Afsluiting:na afloop van de manoeuvre neemt
de bestuurder de controle over en zal indien
nodig het inparkeren handmatig moeten
voltooien.
BELANGRIJK De MANOEUVREfase wordt
uitgeschakeld als het parkeren binnen 3 minuten
niet voltooid is.
BELANGRIJK Na het achteruitrijden wordt de
stuurinrichting rechtgezet zodra de
achteruitversnelling wordt uitgeschakeld. De
bestuurder moet de manoeuvre handmatig
voltooien.
De werking van Magic Parking is op
diverse onderdelen gebaseerd:
parkeersensoren voor en achter,
zijsensoren, stuurinrichting, wielen en
remsysteem, instrumentenpaneel. Onthoud
dat een storing van een van deze onderdelen
de werking van het systeem in gevaar kan
brengen.
104WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BESCHRIJVING VAN DE MANOEUVREFASES
Inschakeling
Het systeem wordt ingeschakeld door op de knopte drukken: zodra het systeem is ingeschakeld,
begin het te zoeken (inschakeling van de led op de
knop geeft aan dat het systeem actief is).
Aangezien het systeem ook parkeerplekken
herkent wanneer het uitgeschakeld is, kan het ook
meteen nadat een geschikte plek is gepasseerd
ingeschakeld worden.
Als een geschikte parkeerplek is gevonden (de
zoekfase zal niet verricht worden), zal het systeem
de bestuurder op de display van het
instrumentenpaneel informeren over de
handelingen die voor een correcte manoeuvre
benodigd zijn.
Een parkeerplek zoeken
Tijdens de zoekfase fig. 82 moet de auto zijn route
volgen met een snelheid van minder dan 30 km/h
en op een afstand van 50 tot 130 cm van de
geparkeerde auto's. Een parkeerplek wordt
geschikt geacht als deze circa 80 cm langer dan de
auto is.Keuze van zoek- en inparkeerzijde
Ga als volgt te werk om de zoek- en inparkeerzijde
te kiezen
1)
Keuze van passagierszijde als zoek- en
inparkeerzijde met:
❒richtingaanwijzer in middelste stand;
❒alarmknipperlichten ingeschakeld;
❒alarmknipperlichten ingeschakeld en
richtingaanwijzer in stand passagierzijde;
❒richtingaanwijzer naar passagierszijde gericht.
2)Keuze van bestuurderszijde als zoek- en
inparkeerzijde met:
❒richtingaanwijzer naar bestuurderszijde gericht;
❒alarmknipperlichten ingeschakeld en
richtingaanwijzer in stand bestuurderszijde.fig. 82
L0F1001
105WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

LINKER RICHTINGAANWIJZER
(groen) (knipperend)
Het lampje gaat branden wanneer de
richtingaanwijzer-hendel omlaag of omhoog wordt
verplaatst of wanneer de drukknop voor de
alarmknipperlichten wordt ingedrukt.RECHTER RICHTINGAANWIJZER
(groen) (knipperend)
Het lampje gaat branden wanneer de
richtingaanwijzer-hendel omhoog wordt verplaatst
of, samen met de linker richtingaanwijzer,
wanneer de drukknop voor de
alarmknipperlichten wordt ingedrukt.ELEKTRISCHE
STUURBEKRACHTIGING
“DUALDRIVE” AAN (groen)
Het opschrift CITY verschijnt (bij sommige versies
verschijnt een pictogram op de display) als de
elektrische stuurbekrachtiging “dualdrive” wordt
ingeschakeld. Druk hiervoor op de betreffende
knop A (zie paragraaf “elektrische
stuurbekrachtiging Dualdrive” in het hoofdstuk
"Kennismaking met de auto"). Druk nogmaals op
de knop om het CITY opschrift (of het pictogram
op de display) uit te schakelen.
PORTIEREN/MOTORKAP/
BAGAGERUIMTE OPEN
Het lampje gaat branden (bij sommige versies
verschijnen ook een melding en een pictogram op
de display) wanneer één of meerdere portieren,
de motorkap of de achterklep niet goed gesloten
zijn. Bij geopende portieren en als de auto rijdt
wordt een geluidssignaal voortgebracht.
START&STOP SYSTEEM INSCHAKELEN/
UITSCHAKELEN
STORING START&STOP SYSTEEM
Start&Stop systeem inschakelen
Er verschijnt een melding wanneer het Start&Stop
systeem wordt ingeschakeld. In deze
omstandigheid is de led op de
knop op het
instrumentenpaneel gedoofd (zie “Start&Stop” in
het hoofdstuk "Kennismaking met de auto").
Start&Stop systeem uitschakelen
❒Versies met herconfigureerbaar multifunctioneel
display:wanneer het Start&Stop systeem wordt
uitgeschakeld, verschijnt een melding op de
display.
❒Versies met herconfigureerbaar multifunctioneel
display:wanneer het Start&Stop systeem wordt
uitgeschakeld, verschijnt het symbool
op de
display.
167WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De led op de
knop brandt wanneer het systeem
is uitgeschakeld.

BELANGRIJK
Als het gemonteerde velgtype wordt
vervangen (lichtmetalen in plaats van
stalen velgen of vice versa), moeten ook alle
wielbouten worden vervangen door bouten
met een lengte die geschikt is voor het
velgtype.
BELANGRIJK
Waarschuw de andere weggebruikers
voor de stilstaande auto conform de
plaatselijke wettelijke voorschriften:
alarmknipperlichten, gevarendriehoek enz.
Alle inzittenden moeten de auto verlaten,
vooral als de auto zwaar beladen is.
Passagiers moeten op een veilige afstand van
het verkeer wachten wanneer het wiel wordt
verwisseld. Blokkeer de wielen met blokken
of andere geschikte voorwerpen als de auto
op een helling of een slecht wegdek stilstaat.
BELANGRIJK
Een gemonteerd ruimtebesparend
reservewiel wijzigt de
rijeigenschappen van de auto. Vermijd
bruusk optrekken en remmen, hoge
snelheden en scherpe bochten. De
levensduur van het ruimtebesparend
reservewiel is ongeveer 3000 km. Hierna
moet de band van het noodreservewiel
vervangen worden door een nieuw
exemplaar met identieke eigenschappen.
Monteer nooit een standaard band op de
velg van een ruimtebesparend reservewiel.
Zorg dat het verwisselde wiel zo snel
mogelijk wordt gerepareerd en gemonteerd.
Het gebruik van twee of meer
ruimtebesparende reservewielen is
verboden. Smeer de schroefdraad van de
wielbouten niet met vet alvorens het wiel te
monteren: de bouten zouden kunnen
loskomen.
173WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

AANSLUITKAST IN BAGAGERUIMTE
fig. 158APPARATEN ZEKERING AMPERE
BOSE HI-FI systeem F60 20
Beschikbaar F61 -
Stoelverwarming F62 15
Elektrische ruitbediening rechtsachter F63 20
Elektrische ruitbediening linksachter F64 20
Voeding inbouwvoorbereiding alarm F65 7,5
203WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

GEPROGRAMMEERD ONDERHOUDSSCHEMABENZINE-UITVOERINGEN
De servicebeurten moeten elke 30.000 km of om de 24 maanden uitgevoerd worden.km x 1000 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Banden op conditie/slijtage controleren en eventueel op spanning brengen●●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers, alarmknip-
perlichten, bagageruimte, inzittendenruimte, opbergvak, lampje instrumen-
tenpaneel, enz.) controleren●●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de sproeiers
afstellen.●●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controleren●●●●●●
Slot van motorkap en achterklep op aanwezigheid van vuil controleren,
schoonmaken en mechanismen smeren●●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie, bodemp-
laatbescherming, slangen en leidingen (uitlaat, brandstof- en remsysteem)
en rubber elementen (hoezen, balgen, bussen enz.)●●●●●●
Remblokken van schijfremmen voor op conditie en slijtage controleren●●●●●●
Remvoeringen van trommelremmen achter op conditie en slijtage con-
troleren●●●
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteem, remmen/
hydraulische koppeling, ruitensproeiers, accu enz.)●●●●●●
Conditie van aandrijfriem(en) hulporganen visueel controleren●●
Spanning van aandrijfriem(en) hulporganen controleren (versies zonder
automatische riemspanner) (of elke 24 maanden)●●
209WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

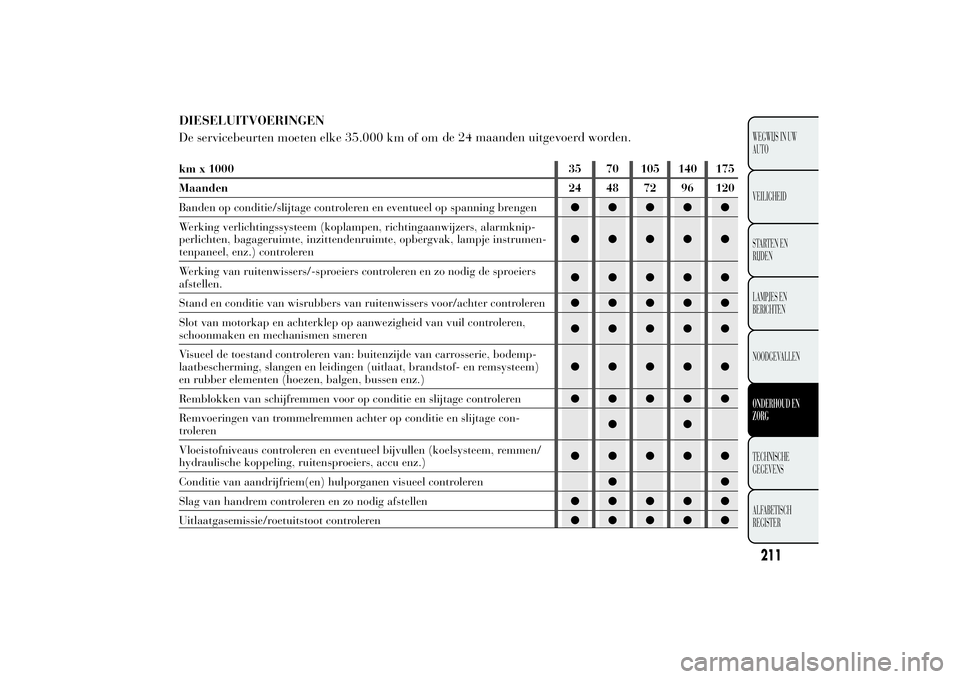

DIESELUITVOERINGEN
De servicebeurten moeten elke 35.000 km of omde 24 maanden uitgevoerd worden.km x 1000 35 70 105 140 175
Maanden 24 48 72 96 120
Banden op conditie/slijtage controleren en eventueel op spanning brengen●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers, alarmknip-
perlichten, bagageruimte, inzittendenruimte, opbergvak, lampje instrumen-
tenpaneel, enz.) controleren●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de sproeiers
afstellen.●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controleren●●●●●
Slot van motorkap en achterklep op aanwezigheid van vuil controleren,
schoonmaken en mechanismen smeren●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie, bodemp-
laatbescherming, slangen en leidingen (uitlaat, brandstof- en remsysteem)
en rubber elementen (hoezen, balgen, bussen enz.)●●●●●
Remblokken van schijfremmen voor op conditie en slijtage controleren●●●●●
Remvoeringen van trommelremmen achter op conditie en slijtage con-
troleren●●
Vloeistofniveaus controleren en eventueel bijvullen (koelsysteem, remmen/
hydraulische koppeling, ruitensproeiers, accu enz.)●●●●●
Conditie van aandrijfriem(en) hulporganen visueel controleren●●
Slag van handrem controleren en zo nodig afstellen●●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●●●
211WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

PERIODIEKE CONTROLESElke 1.000 km of vóór een lange reis controleren
en eventueel bijvullen:
❒niveau motorkoelvloeistof, remvloeistof en
ruitensproeiervloeistof;
❒conditie en spanning banden;
❒werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten, etc.);
❒werking ruitenwissers/-sproeiers en stand/
slijtage wisserbladen voor/achter.
Elke 3.000 km controleren en eventueel bijvullen:
motorolieniveau.
INTENSIEF GEBRUIK VAN DE AUTOAls vooral een intensief gebruik van de auto wordt
gemaakt, zoals:
❒het trekken van aanhangers of caravans;
❒het rijden op stoffige wegen;
❒talrijke korte ritten (minder dan 7-8 km) en bij
buitentemperaturen onder het vriespunt;
❒vaak lang stationair draaiende motor of lange
afstanden bij lage snelheden of als de auto
lang niet wordt gebruikt;
dan moeten de volgende controles vaker worden
uitgevoerd dan is aangegeven in het
Geprogrammeerd onderhoudsschema:
❒remblokken van schijfremmen voor op conditie
en slijtage controleren;
❒slot van motorkap en achterklep op
aanwezigheid van vuil controleren,
schoonmaken en mechanismen smeren;
❒visueel de toestand controleren van: motor,
versnellingsbak, transmissie, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en
rubber elementen (hoezen, balgen, bussen
enz.);
213WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
