Lancia Ypsilon 2012 Návod k použití a údržbě (in Czech)

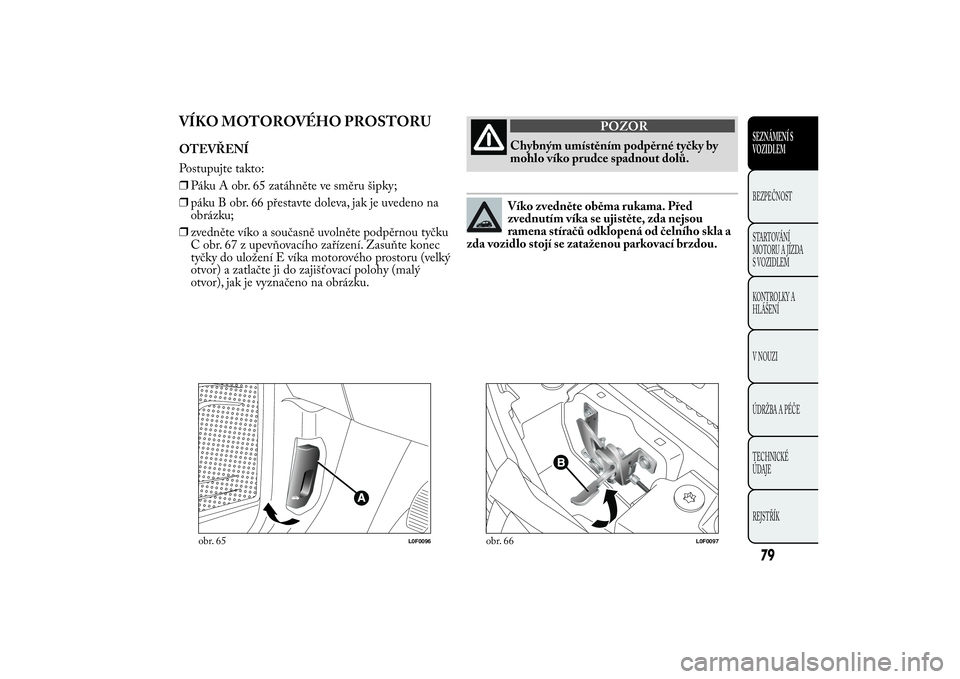

VÍKO MOTOROVÉHO PROSTORUOTEVŘENÍ
Postupujte takto:
❒Páku A obr. 65 zatáhněte ve směru šipky;
❒páku B obr. 66 přestavte doleva, jak je uvedeno na
obrázku;
❒zvedněte víko a současně uvolněte podpěrnou tyčku
C obr. 67 z upevňovacího zařízení. Zasuňte konec
tyčky do uložení E víka motorového prostoru (velký
otvor) a zatlačte ji do zajišťovací polohy (malý
otvor), jak je vyznačeno na obrázku.
POZOR
Chybným umístěním podpěrné tyčky by
mohlo víko prudce spadnout dolů.Víko zvedněte oběma rukama. Před
zvednutím víka se ujistěte, zda nejsou
ramena stíračů odklopená od čelního skla a
zda vozidlo stojí se zataženou parkovací brzdou.
obr. 65
L0F0096
obr. 66
L0F0097
79SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

.

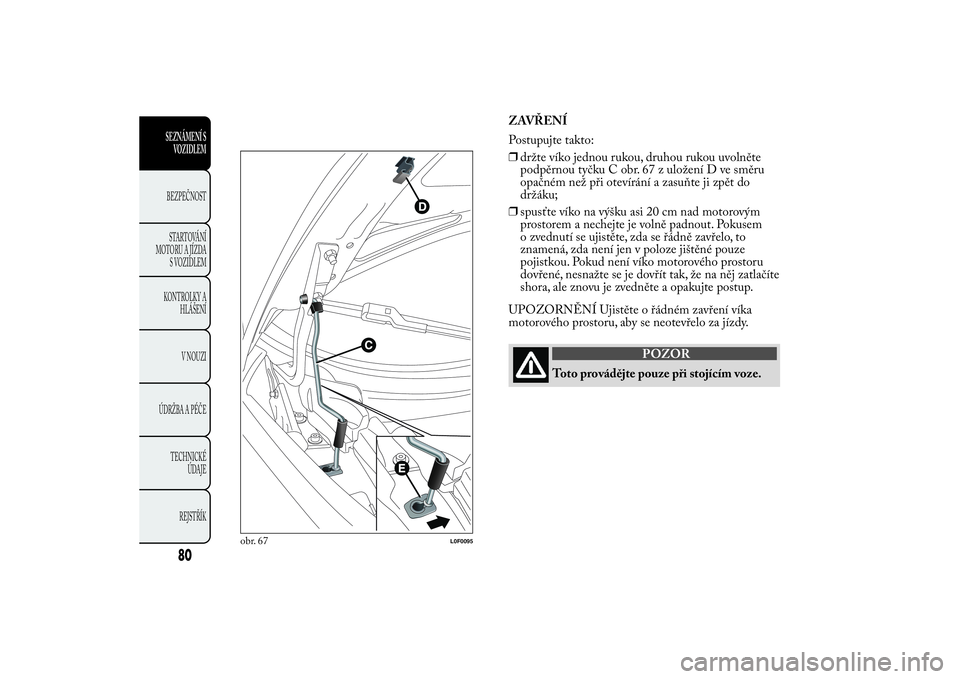

ZAVŘENÍ
Postupujte takto:
❒držte víko jednou rukou, druhou rukou uvolněte
podpěrnou tyčku C obr. 67 z uložení D ve směru
opačném než při otevírání a zasuňte ji zpět do
držáku;
❒spusťte víko na výšku asi 20 cm nad motorovým
prostorem a nechejte je volně padnout. Pokusem
o zvednutí se ujistěte, zda se řádně zavřelo, to
znamená, zda není jen v poloze jištěné pouze
pojistkou. Pokud není víko motorového prostoru
dovřené, nesnažte se je dovřít tak, že na něj zatlačíte
shora, ale znovu je zvedněte a opakujte postup.
UPOZORNĚNÍ Ujistěte o řádném zavření víka
motorového prostoru, aby se neotevřelo za jízdy.
POZOR
Toto provádějte pouze při stojícím voze.
obr. 67
L0F0095
80
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

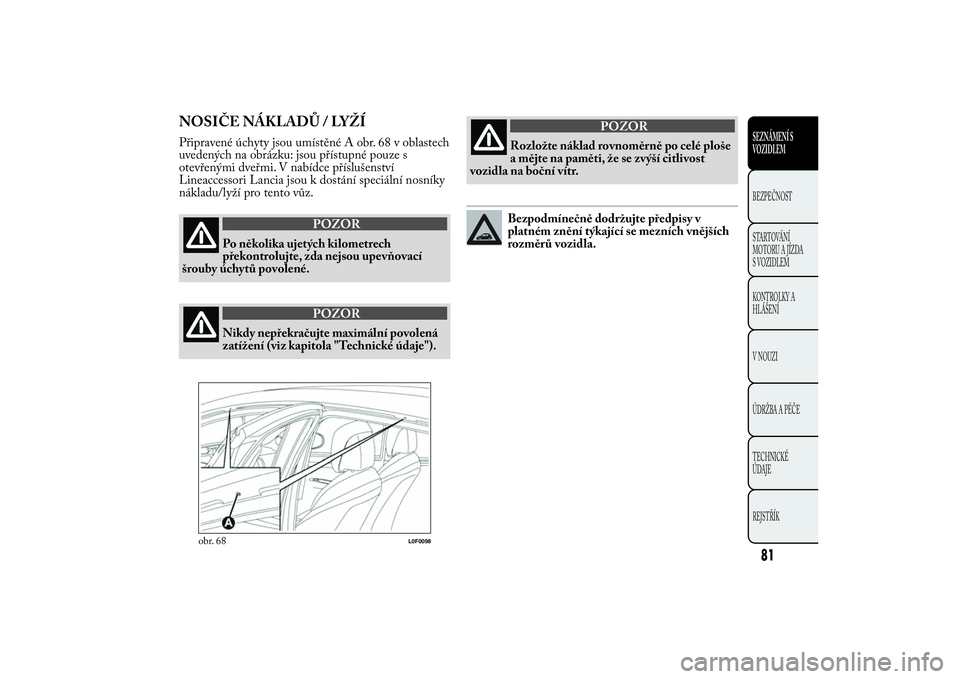

NOSIČE NÁKLADŮ / LYŽÍPřipravené úchyty jsou umístěné A obr. 68 v oblastech
uvedených na obrázku: jsou přístupné pouze s
otevřenými dveřmi. V nabídce příslušenství
Lineaccessori Lancia jsou k dostání speciální nosníky
nákladu/lyží pro tento vůz.
POZOR
Po několika ujetých kilometrech
překontrolujte, zda nejsou upevňovací
šrouby úchytů povolené.
POZOR
Nikdy nepřekračujte maximální povolená
zatížení (viz kapitola "Technické údaje").
POZOR
Rozložte náklad rovnoměrně po celé ploše
a mějte na paměti, že se zvýší citlivost
vozidla na boční vítr.Bezpodmínečně dodržujte předpisy v
platném znění týkající se mezních vnějších
rozměrů vozidla.
obr. 68
L0F0098
81SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

SVĚTLOMETYNASTAVENÍ SKLONU SVĚTLOMETŮ
Nastavení správného sklonu světlometů je velice
důležité nejen pro pohodlí a bezpečnost řidiče, ale i
ostatních účastníků silničního provozu. Nastavení
je předepsánoivPravidlech silničního provozu.
Správným nastavením světlometů zajistíte pro sebe i
pro ostatní optimální viditelnost při jízdě s
rozsvícenými světlomety.
Světlomety si nechejte zkontrolovat a případně seřídit
v autorizovaném servisu Lancia.
Sklon světlometů je nutno zkontrolovat po každé
změně hmotnosti nebo rozložení převáženého
nákladu.
UPOZORNĚNÍ Při rozsvícení světlometů s
výbojkovými (xenonovými) žárovkami (u příslušné
verze vozidla) je normální, že po dobu potřebnou pro
stabilizaci světlometů, tzn. asi 2 sekundy, se budou
paraboly i světelný svazek pohybovat ve svislém
směru.NASTAVOVAČ SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na MAR a
rozsvícenými potkávacími světly.
Nastavení sklonu světlometů
Pro nastavení stiskněte tlačítka
nebo
obr. 69.
Poloha odpovídají danému nastavení je zobrazena
na displeji přístrojové desky.
Poloha 0 - jedna osoba nebo dvě osoby na předních
sedadlech
Poloha1-čtyřiosoby
Poloha2-čtyřiosoby + náklad v zavazadlovém
prostoru
Poloha 3 - řidič + max. zatížení povolené v
zavazadlovém prostoru.
UPOZORNĚNÍ Nastavení je nutno zkontrolovat po
každé změně hmotnosti převáženého nákladu.
obr. 69
L0F0224
82
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

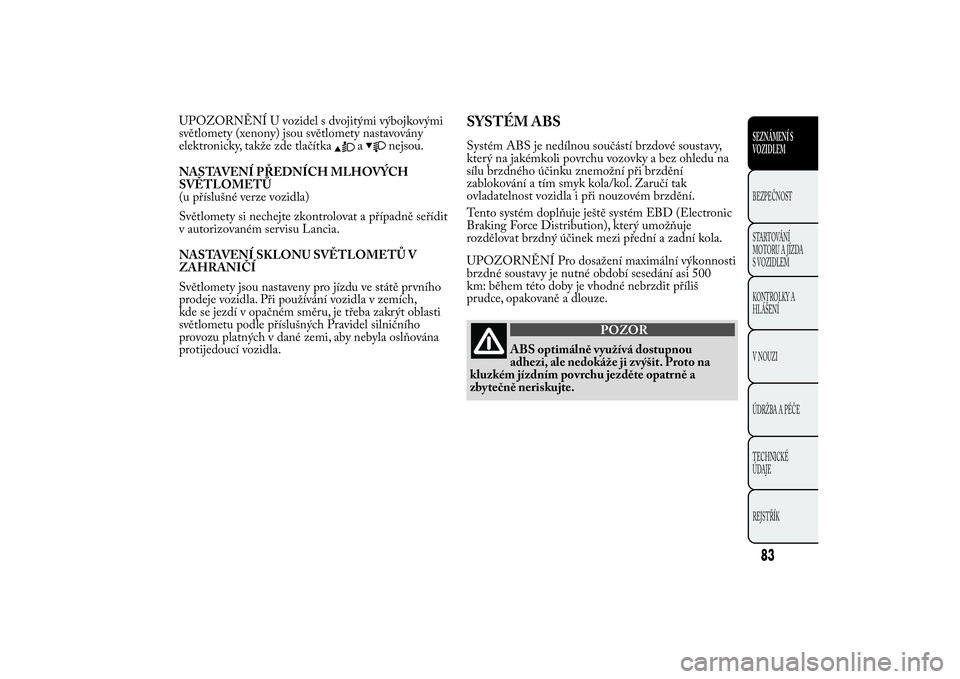

UPOZORNĚNÍ U vozidel s dvojitými výbojkovými
světlomety (xenony) jsou světlomety nastavovány
elektronicky, takže zde tlačítka
a
nejsou.
NASTAVENÍ PŘEDNÍCH MLHOVÝCH
SVĚTLOMETŮ
(u příslušné verze vozidla)
Světlomety si nechejte zkontrolovat a případně seřídit
v autorizovaném servisu Lancia.
NASTAVENÍ SKLONU SVĚTLOMETŮ V
ZAHRANIČÍ
Světlomety jsou nastaveny pro jízdu ve státě prvního
prodeje vozidla. Při používání vozidla v zemích,
kde se jezdí v opačném směru, je třeba zakrýt oblasti
světlometu podle příslušných Pravidel silničního
provozu platných v dané zemi, aby nebyla oslňována
protijedoucí vozidla.
SYSTÉM ABSSystém ABS je nedílnou součástí brzdové soustavy,
který na jakémkoli povrchu vozovky a bez ohledu na
sílu brzdného účinku znemožní při brzdění
zablokování a tím smyk kola/kol. Zaručí tak
ovladatelnost vozidla i při nouzovém brzdění.
Tento systém doplňuje ještě systém EBD (Electronic
Braking Force Distribution), který umožňuje
rozdělovat brzdný účinek mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání asi 500
km: během této doby je vhodné nebrzdit příliš
prudce, opakovaně a dlouze.
POZOR
ABS optimálně využívá dostupnou
adhezi, ale nedokáže ji zvýšit. Proto na
kluzkém jízdním povrchu jezděte opatrně a
zbytečně neriskujte.
83SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

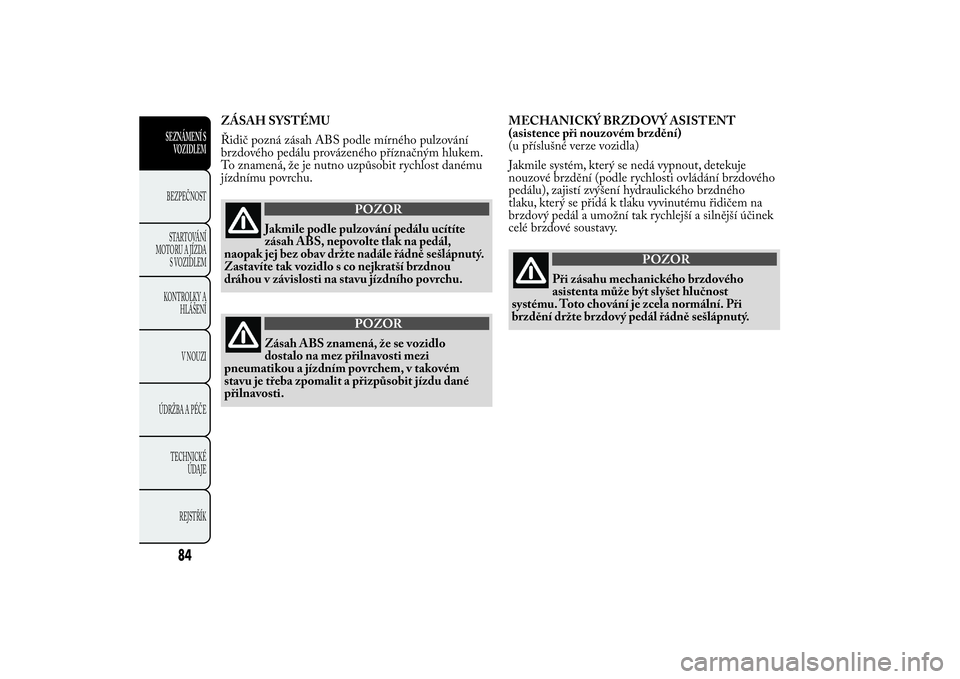

ZÁSAH SYSTÉMU
Řidič pozná zásah ABS podle mírného pulzování
brzdového pedálu provázeného příznačným hlukem.
To znamená, že je nutno uzpůsobit rychlost danému
jízdnímu povrchu.
POZOR
Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší brzdnou
dráhou v závislosti na stavu jízdního povrchu.
POZOR
Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit jízdu dané
přilnavosti.MECHANICKÝ BRZDOVÝ ASISTENT
(asistence při nouzovém brzdění)
(u příslušné verze vozidla)
Jakmile systém, který se nedá vypnout, detekuje
nouzové brzdění (podle rychlosti ovládání brzdového
pedálu), zajistí zvýšení hydraulického brzdného
tlaku, který se přidá k tlaku vyvinutému řidičem na
brzdový pedál a umožní tak rychlejší a silnější účinek
celé brzdové soustavy.
POZOR
Při zásahu mechanického brzdového
asistenta může být slyšet hlučnost
systému. Toto chování je zcela normální. Při
brzdění držte brzdový pedál řádně sešlápnutý.
84
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

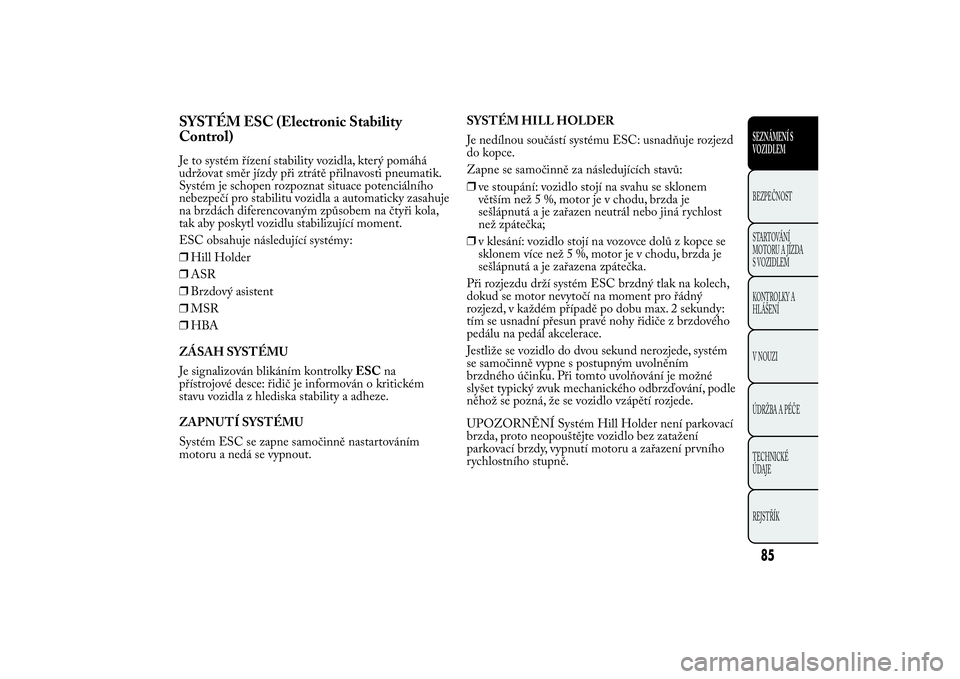

SYSTÉM ESC (Electronic Stability
Control)Je to systém řízení stability vozidla, který pomáhá
udržovat směr jízdy při ztrátě přilnavosti pneumatik.
Systém je schopen rozpoznat situace potenciálního
nebezpečí pro stabilitu vozidla a automaticky zasahuje
na brzdách diferencovaným způsobem na čtyři kola,
tak aby poskytl vozidlu stabilizující moment.
ESC obsahuje následující systémy:
❒Hill Holder
❒ASR
❒Brzdový asistent
❒MSR
❒HBA
ZÁSAH SYSTÉMU
Je signalizován blikáním kontrolkyESCna
přístrojové desce: řidič je informován o kritickém
stavu vozidla z hlediska stability a adheze.
ZAPNUTÍ SYSTÉMU
Systém ESC se zapne samočinně nastartováním
motoru a nedá se vypnout.SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESC: usnadňuje rozjezd
do kopce.
Zapne se samočinně za následujících stavů:
❒ve stoupání: vozidlo stojí na svahu se sklonem
větším než 5 %, motor je v chodu, brzda je
sešlápnutá a je zařazen neutrál nebo jiná rychlost
než zpátečka;
❒v klesání: vozidlo stojí na vozovce dolů z kopce se
sklonem více než 5 %, motor je v chodu, brzda je
sešlápnutá a je zařazena zpátečka.
Při rozjezdu drží systém ESC brzdný tlak na kolech,
dokud se motor nevytočí na moment pro řádný
rozjezd, v každém případě po dobu max. 2 sekundy:
tím se usnadní přesun pravé nohy řidiče z brzdového
pedálu na pedál akcelerace.
Jestliže se vozidlo do dvou sekund nerozjede, systém
se samočinně vypne s postupným uvolněním
brzdného účinku. Při tomto uvolňování je možné
slyšet typický zvuk mechanického odbrzďování, podle
něhož se pozná, že se vozidlo vzápětí rozjede.
UPOZORNĚNÍ Systém Hill Holder není parkovací
brzda, proto neopouštějte vozidlo bez zatažení
parkovací brzdy, vypnutí motoru a zařazení prvního
rychlostního stupně.
85SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

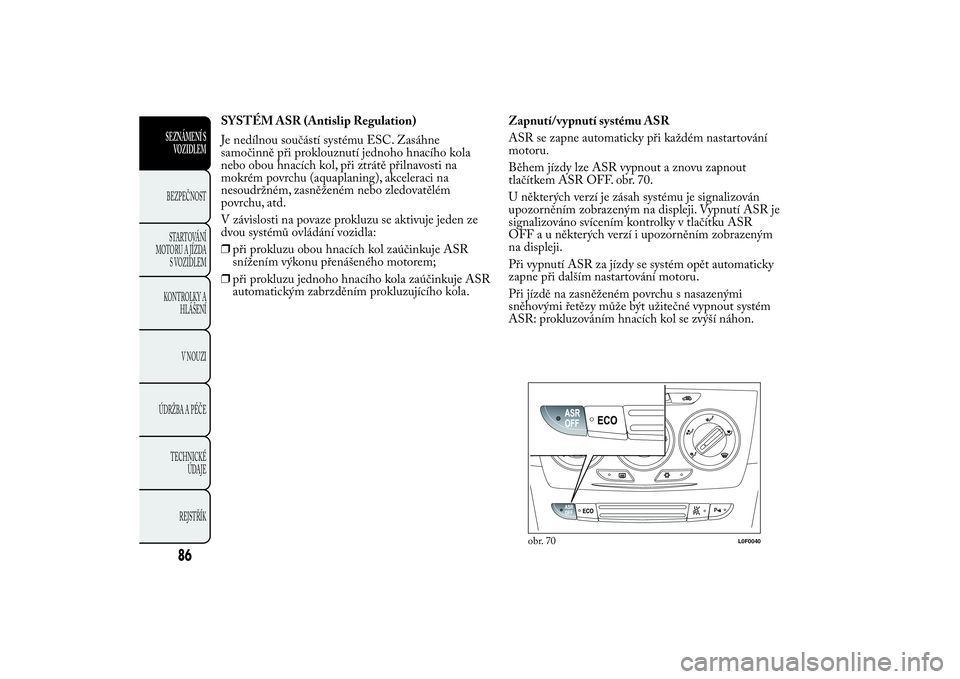

SYSTÉM ASR (Antislip Regulation)
Je nedílnou součástí systému ESC. Zasáhne
samočinně při proklouznutí jednoho hnacího kola
nebo obou hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning), akceleraci na
nesoudržném, zasněženém nebo zledovatělém
povrchu, atd.
V závislosti na povaze prokluzu se aktivuje jeden ze
dvou systémů ovládání vozidla:
❒při prokluzu obou hnacích kol zaúčinkuje ASR
snížením výkonu přenášeného motorem;
❒při prokluzu jednoho hnacího kola zaúčinkuje ASR
automatickým zabrzděním prokluzujícího kola.Zapnutí/vypnutí systému ASR
ASR se zapne automaticky při každém nastartování
motoru.
Během jízdy lze ASR vypnout a znovu zapnout
tlačítkem ASR OFF. obr. 70.
U některých verzí je zásah systému je signalizován
upozorněním zobrazeným na displeji. Vypnutí ASR je
signalizováno svícením kontrolky v tlačítku ASR
OFF a u některých verzí i upozorněním zobrazeným
na displeji.
Při vypnutí ASR za jízdy se systém opět automaticky
zapne při dalším nastartování motoru.
Při jízdě na zasněženém povrchu s nasazenými
sněhovými řetězy může být užitečné vypnout systém
ASR: prokluzováním hnacích kol se zvýší náhon.
obr. 70
L0F0040
86
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

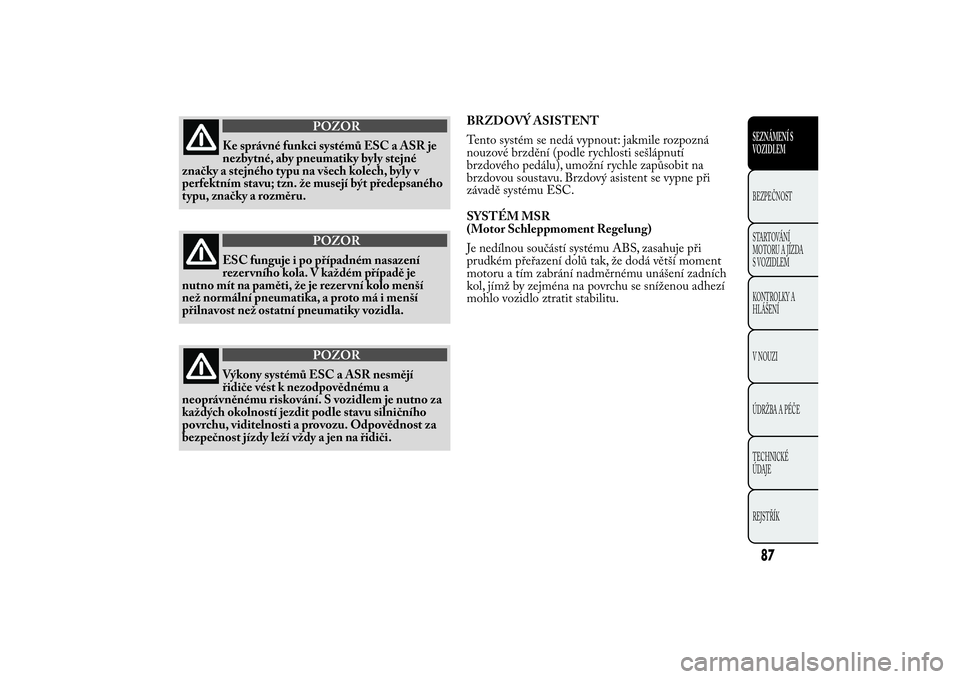

POZOR
Ke správné funkci systémů ESC a ASR je
nezbytné, aby pneumatiky byly stejné
značky a stejného typu na všech kolech, byly v
perfektním stavu; tzn. že musejí být předepsaného
typu, značky a rozměru.
POZOR
ESC funguje i po případném nasazení
rezer vního kola. V každém případě je
nutno mít na paměti, že je rezer vní kolo menší
než normální pneumatika, a proto má i menší
přilnavost než ostatní pneumatiky vozidla.
POZOR
Výkony systémů ESC a ASR nesmějí
řidiče vést k nezodpovědnému a
neoprávněnému riskování. S vozidlem je nutno za
každých okolností jezdit podle stavu silničního
povrchu, viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.BRZDOVÝ ASISTENT
Tento systém se nedá vypnout: jakmile rozpozná
nouzové brzdění (podle rychlosti sešlápnutí
brzdového pedálu), umožní rychle zapůsobit na
brzdovou soustavu. Brzdový asistent se vypne při
závadě systému ESC.
SYSTÉM MSR
(Motor Schleppmoment Regelung)
Je nedílnou součástí systému ABS, zasahuje při
prudkém přeřazení dolů tak, že dodá větší moment
motoru a tím zabrání nadměrnému unášení zadních
kol, jímž by zejména na povrchu se sníženou adhezí
mohlo vozidlo ztratit stabilitu.
87SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

SYSTÉM START&STOPÚVOD
Systém S&S automaticky zastaví motor pokaždé,
když se vozidlo zastaví, a znovu jej nastartuje v
okamžiku, když se řidič rozjíždí. To zvyšuje užitnou
hodnotu vozidla snížením spotřeby, emisí škodlivých
výfukových plynů a akustického znečišťování.
Systém se aktivuje při každém nastartování motoru.
PROVOZNÍ STAVY
Zastavení motoru
Se stojícím vozidlem se motor zastaví po zařazení
neutrálu a uvolnění spojkového pedálu.
Pozn.Automatické zastavení motoru je povoleno
pouze po překročení rychlosti asi 10 km/h, aby se
motor zbytečně nevypínal při jízdě krokem.
Zastavením motoru je signalizováno zobrazením
symbolu
na displeji.
Režim opětného nastartování motoru
Pro opětné nastartování motoru je nutno sešlápnout
spojkový pedál.MANUÁLNÍ ZAPNUTÍ/VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému stiskněte
tlačítko
obr. 71 na ovládacím panelu na palubní
desce.
Aktivace systému Start&Stop
Aktivace systému Start&Stop je signalizována
příslušným hlášením na displeji. Za tohoto stavu
nesvítí kontrolka
nad tlačítkem.
Vypnutí systému Start&Stop
Verze s multifunkčním displejem: vypnutí systému
Start&Stop je signalizováno hlášením na displeji.
Verze s konfigurovatelným multifunkčním displejem:
vypnutí systému Start&Stop je signalizováno
symbolem
a hlášením na displeji.
Je-li systém Start&Stop vypnutý, svítí kontrolka nad
tlačítkem.
obr. 71
L0F0044
88
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
