Spia Lancia Ypsilon 2013 Libretto Uso Manutenzione (in Italian)

DA LEGGERE ASSOLUTAMENTE!RIFORNIMENTO COMBUSTIBILE
Motori a benzina: rifornire la vettura
unicamente con benzina senza piombo con
numero di ottano (RON) non inferiore a 95,
conforme alla specifica europea EN228.
L’utilizzo di benzine non conformi alla
specifica sopraindicata può causare
l’accensione della spia EOBD e l’irregolare
funzionamento del motore.
Motori Diesel: rifornire la vettura unicamente
con gasolio per autotrazione conforme alla
specifica europea EN590. L'utilizzo di altri
prodotti o miscele può danneggiare
irreparabilmente il motore con conseguente
decadimento della garanzia.
AVVIAMENTO DEL MOTOREAssicurarsi che il freno a mano sia tirato e
mettere la leva del cambio in folle. Premere a
fondo il pedale della frizione, senza premere
l'acceleratore, quindi ruotare la chiave di
avviamento in MAR ed attendere lo
spegnimento delle spie
e
(versioni
Diesel): ruotare la chiave in AVV e rilasciarla
appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta
catalitica sviluppa elevate temperature.
Quindi, non parcheggiare la vettura su erba,
foglie secche, aghi di pino o altro materiale
infiammabile: pericolo di incendio.RISPETTO DELL’AMBIENTE
Per garantire un miglior rispetto dell’ambiente,
la vettura è dotata di un sistema che permette
una diagnosi continua dei componenti correlati
alle emissioni.
APPARECCHIATURE ELETTRICHE ACCESSORIESe, dopo l’acquisto della vettura, desidera
installare accessori che necessitino di
alimentazione elettrica (con rischio di scaricare
gradualmente la batteria), rivolgersi alla Rete
Assistenziale Lancia che ne valuterà
l’assorbimento elettrico complessivo e
verificherà se l’impianto della vettura è in
grado di sostenere il carico richiesto.
MANUTENZIONE PROGRAMMATAUna corretta manutenzione consente di
conservare inalterate nel tempo le prestazioni
della vettura e le caratteristiche di sicurezza,
rispetto per l’ambiente e bassi costi di
esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE… troverà informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di
guida e per il mantenimento nel tempo della
Sua vettura. Presti particolare attenzione
ai simboli
(sicurezza delle persone)
(salvaguardia dell’ambiente)
(integrità
della vettura).

QUADRO E STRUMENTI DI BORDOIl colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
Le spie
,
e
sono presenti solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del
contagiri è a 6000 giri
VERSIONI CON DISPLAY MULTIFUNZIONALE
A. Tachimetro (indicatore di velocità) B. Display multifunzionale C. Contagiri D. Indicatore livello combustibile con
spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima temperaturafig. 2
L0F0002
4
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILEA. Tachimetro (indicatore di velocità) B. Display multifunzionale riconfigurabile C. Contagiri D. Indicatore livello
combustibile con spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima
temperaturafig. 3
L0F0001
5CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura (tachimetro).
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO
COMBUSTIBILE
La lancetta indica la quantità di combustibile
presente nel serbatoio.
E - serbatoio vuoto
F - serbatoio pieno
L'accensione della spia A fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica che nel serbatoio sono rimasti da5a7
litri di carburante; in questo caso effettuare il
rifornimento il più presto possibile.
Non viaggiare con serbatoio quasi vuoto: gli
eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull'indicazione E con la spia A lampeggiante,
significa che è presente un'anomalia nell'impianto.
In tal caso rivolgersi alla Rete Assistenziale
Lancia per la verifica dell'impianto stesso.INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di
raffreddamento motore.
C - Bassa temperatura liquido raffreddamento
motore.
H - Alta temperatura liquido raffreddamento
motore.
L'accensione della spia B fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica l'aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla Rete
Assistenziale Lancia.
fig. 4
L0F0026
6
CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

IL SISTEMA LANCIA CODEÈ un sistema elettronico di blocco motore che
permette di aumentare la protezione contro
tentativi di furto della vettura. Si attiva
automaticamente estraendo la chiave dal
dispositivo di avviamento.
In ogni chiave è presente un dispositivo elettronico
che ha la funzione di modulare il segnale emesso
in fase di avviamento da un'antenna incorporata
nel dispositivo di avviamento. Il segnale costituisce
la "parola d'ordine", sempre diversa ad ogni
avviamento, con cui la centralina riconosce la
chiave e consente l'avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema Lancia
CODE invia alla centralina controllo motore
un codice di riconoscimento per disattivarne il
blocco delle funzioni. L'invio del codice di
riconoscimento avviene solo se la centralina del
sistema Lancia CODE ha riconosciuto il codice
trasmessogli dalla chiave.Ruotando la chiave in posizione STOP, il sistema
Lancia CODE disattiva le funzioni della centralina
controllo motore. Se, durante l'avviamento, il
codice non viene riconosciuto correttamente, sul
quadro strumenti si accende la spia
.Intal
caso ruotare la chiave in posizione STOP e
successivamente in MAR; se il blocco persiste
riprovare con le altre chiavi in dotazione. Se non si
è ancora riusciti ad avviare il motore rivolgersi
alla Rete Assistenziale Lancia.
Accensioni della spia
durante la marcia
Se la spia
si accende significa che il sistema sta
effettuando un’autodiagnosi (dovuto ad esempio
ad un calo di tensione). Se l’inconveniente
permane rivolgersi alla Rete Assistenziale Lancia.
27CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

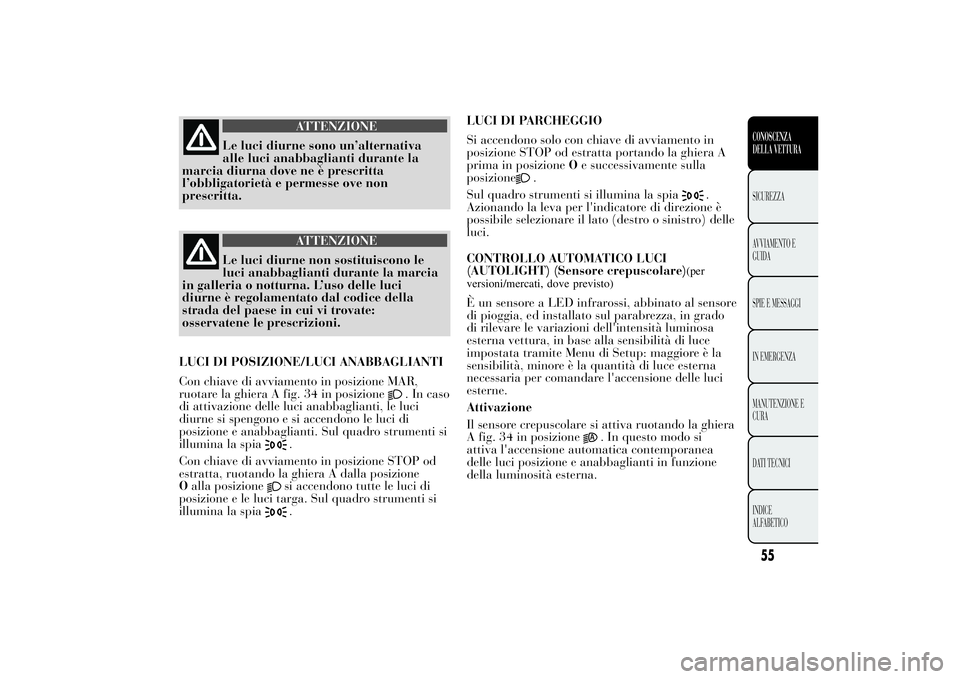

ATTENZIONE
Le luci diurne sono un’alternativa
alle luci anabbaglianti durante la
marcia diurna dove ne è prescritta
l’obbligatorietà e permesse ove non
prescritta.
ATTENZIONE
Le luci diurne non sostituiscono le
luci anabbaglianti durante la marcia
in galleria o notturna. L’uso delle luci
diurne è regolamentato dal codice della
strada del paese in cui vi trovate:
osservatene le prescrizioni.
LUCI DI POSIZIONE/LUCI ANABBAGLIANTI
Con chiave di avviamento in posizione MAR,
ruotare la ghiera A fig. 34 in posizione
. In caso
di attivazione delle luci anabbaglianti, le luci
diurne si spengono e si accendono le luci di
posizione e anabbaglianti. Sul quadro strumenti si
illumina la spia
.
Con chiave di avviamento in posizione STOP od
estratta, ruotando la ghiera A dalla posizione
Oalla posizionesi accendono tutte le luci di
posizione e le luci targa. Sul quadro strumenti si
illumina la spia.LUCI DI PARCHEGGIO
Si accendono solo con chiave di avviamento in
posizione STOP od estratta portando la ghiera A
prima in posizioneOe successivamente sulla
posizione
.
Sul quadro strumenti si illumina la spia
.
Azionando la leva per l'indicatore di direzione è
possibile selezionare il lato (destro o sinistro) delle
luci.
CONTROLLO AUTOMATICO LUCI
(AUTOLIGHT) (Sensore crepuscolare)
(per
versioni/mercati, dove previsto)
È un sensore a LED infrarossi, abbinato al sensore
di pioggia, ed installato sul parabrezza, in grado
di rilevare le variazioni dell'intensità luminosa
esterna vettura, in base alla sensibilità di luce
impostata tramite Menu di Setup: maggiore è la
sensibilità, minore è la quantità di luce esterna
necessaria per comandare l'accensione delle luci
esterne.
Attivazione
Il sensore crepuscolare si attiva ruotando la ghiera
A fig. 34 in posizione
. In questo modo si
attiva l'accensione automatica contemporanea
delle luci posizione e anabbaglianti in funzione
della luminosità esterna.
55CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

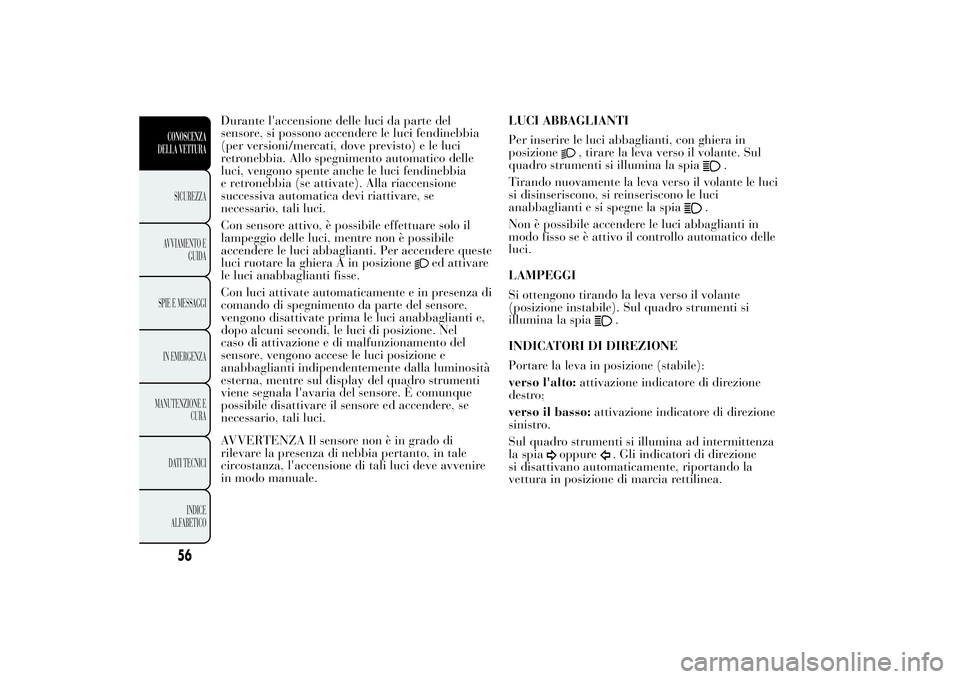

Durante l'accensione delle luci da parte del
sensore, si possono accendere le luci fendinebbia
(per versioni/mercati, dove previsto) e le luci
retronebbia. Allo spegnimento automatico delle
luci, vengono spente anche le luci fendinebbia
e retronebbia (se attivate). Alla riaccensione
successiva automatica devi riattivare, se
necessario, tali luci.
Con sensore attivo, è possibile effettuare solo il
lampeggio delle luci, mentre non è possibile
accendere le luci abbaglianti. Per accendere queste
luci ruotare la ghiera A in posizione
ed attivare
le luci anabbaglianti fisse.
Con luci attivate automaticamente e in presenza di
comando di spegnimento da parte del sensore,
vengono disattivate prima le luci anabbaglianti e,
dopo alcuni secondi, le luci di posizione. Nel
caso di attivazione e di malfunzionamento del
sensore, vengono accese le luci posizione e
anabbaglianti indipendentemente dalla luminosità
esterna, mentre sul display del quadro strumenti
viene segnala l'avaria del sensore. È comunque
possibile disattivare il sensore ed accendere, se
necessario, tali luci.
AVVERTENZA Il sensore non è in grado di
rilevare la presenza di nebbia pertanto, in tale
circostanza, l'accensione di tali luci deve avvenire
in modo manuale.LUCI ABBAGLIANTI
Per inserire le luci abbaglianti, con ghiera in
posizione
, tirare la leva verso il volante. Sul
quadro strumenti si illumina la spia
.
Tirando nuovamente la leva verso il volante le luci
si disinseriscono, si reinseriscono le luci
anabbaglianti e si spegne la spia
.
Non è possibile accendere le luci abbaglianti in
modo fisso se è attivo il controllo automatico delle
luci.
LAMPEGGI
Si ottengono tirando la leva verso il volante
(posizione instabile). Sul quadro strumenti si
illumina la spia
.
INDICATORI DI DIREZIONE
Portare la leva in posizione (stabile):
verso l'alto:attivazione indicatore di direzione
destro;
verso il basso:attivazione indicatore di direzione
sinistro.
Sul quadro strumenti si illumina ad intermittenza
la spia
oppure
. Gli indicatori di direzione
si disattivano automaticamente, riportando la
vettura in posizione di marcia rettilinea.
56CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

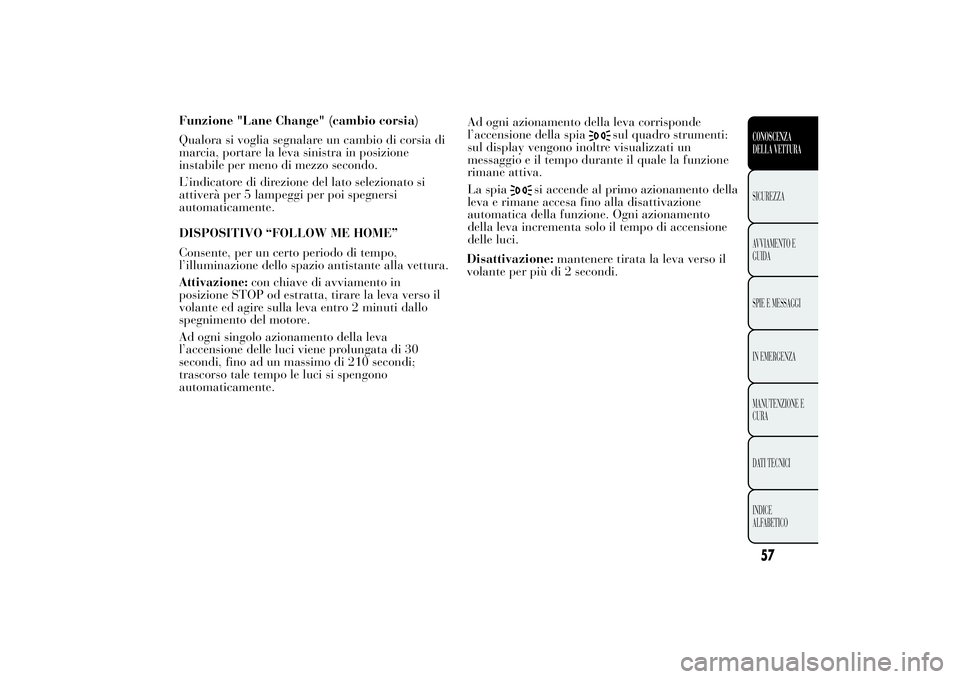

Funzione "Lane Change" (cambio corsia)
Qualora si voglia segnalare un cambio di corsia di
marcia, portare la leva sinistra in posizione
instabile per meno di mezzo secondo.
L’indicatore di direzione del lato selezionato si
attiverà per 5 lampeggi per poi spegnersi
automaticamente.
DISPOSITIVO “FOLLOW ME HOME”
Consente, per un certo periodo di tempo,
l’illuminazione dello spazio antistante alla vettura.
Attivazione:con chiave di avviamento in
posizione STOP od estratta, tirare la leva verso il
volante ed agire sulla leva entro 2 minuti dallo
spegnimento del motore.
Ad ogni singolo azionamento della leva
l’accensione delle luci viene prolungata di 30
secondi, fino ad un massimo di 210 secondi;
trascorso tale tempo le luci si spengono
automaticamente.Ad ogni azionamento della leva corrisponde
l’accensione della spia
sul quadro strumenti:
sul display vengono inoltre visualizzati un
messaggio e il tempo durante il quale la funzione
rimane attiva.
La spia
si accende al primo azionamento della
leva e rimane accesa fino alla disattivazione
automatica della funzione. Ogni azionamento
della leva incrementa solo il tempo di accensione
delle luci.
Disattivazione:mantenere tirata la leva verso il
volante per più di 2 secondi.
57CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

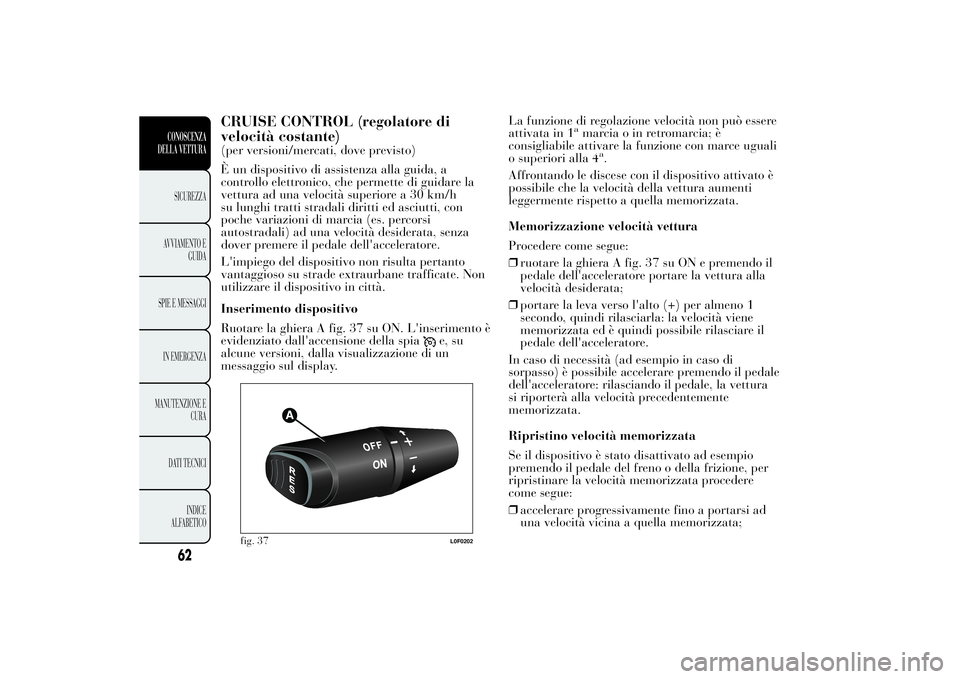

CRUISE CONTROL (regolatore di
velocità costante)(per versioni/mercati, dove previsto)
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di guidare la
vettura ad una velocità superiore a 30 km/h
su lunghi tratti stradali diritti ed asciutti, con
poche variazioni di marcia (es. percorsi
autostradali) ad una velocità desiderata, senza
dover premere il pedale dell'acceleratore.
L'impiego del dispositivo non risulta pertanto
vantaggioso su strade extraurbane trafficate. Non
utilizzare il dispositivo in città.
Inserimento dispositivo
Ruotare la ghiera A fig. 37 su ON. L'inserimento è
evidenziato dall'accensione della spia
e, su
alcune versioni, dalla visualizzazione di un
messaggio sul display.La funzione di regolazione velocità non può essere
attivata in 1
amarcia o in retromarcia; è
consigliabile attivare la funzione con marce uguali
o superiori alla 4
a.
Affrontando le discese con il dispositivo attivato è
possibile che la velocità della vettura aumenti
leggermente rispetto a quella memorizzata.
Memorizzazione velocità vettura
Procedere come segue:
❒ruotare la ghiera A fig. 37 su ON e premendo il
pedale dell'acceleratore portare la vettura alla
velocità desiderata;
❒portare la leva verso l'alto (+) per almeno 1
secondo, quindi rilasciarla: la velocità viene
memorizzata ed è quindi possibile rilasciare il
pedale dell'acceleratore.
In caso di necessità (ad esempio in caso di
sorpasso) è possibile accelerare premendo il pedale
dell'acceleratore: rilasciando il pedale, la vettura
si riporterà alla velocità precedentemente
memorizzata.
Ripristino velocità memorizzata
Se il dispositivo è stato disattivato ad esempio
premendo il pedale del freno o della frizione, per
ripristinare la velocità memorizzata procedere
come segue:
❒accelerare progressivamente fino a portarsi ad
una velocità vicina a quella memorizzata;
fig. 37
L0F0202
62CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Premere il pulsante
fig. 44 per accendere/
spegnere le luci. Le luci si spengono premendo
nuovamente il pulsante. Con luci inserite sul
quadro strumenti si accende la spia
.
LUCE RETRONEBBIA
Premere il pulsante
fig. 44 per accendere/
spegnere la luce.
La luce retronebbia si accende solo con luci
anabbaglianti o luci fendinebbia inserite. La luce
si spengne premendo nuovamente il pulsante
oppure spegnendo gli anabbaglianti o i
fendinebbia (per versioni/mercati, dove previsto).
Con luce inserita sul quadro strumenti si accende
la spia
.BLOCCAPORTE
Premere il pulsante
fig. 45 per effettuare il
blocco simultaneo delle porte (effettuando il
bloccaggio delle porte, si ha l'accensione del LED
ubicato sopra il pulsante stesso). Il blocco viene
effettuato indipendentemente dalla posizione della
chiave di avviamento.
SERVOSTERZO ELETTRICO DUALDRIVE
(per versioni/mercati, dove previsto)
Premere il pulsante CITY fig. 46 per inserire la
funzione. Quando la funzione è inserita sul quadro
strumenti si illumina la scritta CITY.
Per disinserire la funzione premere nuovamente il
pulsante.
Per maggiori dettagli vedere il paragrafo
"Servosterzo elettrico Dualdrive" in questo
capitolo.
fig. 44
L0F0192
fig. 45
L0F0081
68CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
