Lancia Ypsilon 2013 Návod k použití a údržbě (in Czech)

Údaje jsou v této publikaci uvedeny pro informaci. Lancia může kdykoli z technických nebo obchodních důvodů
upravit modely popsané v této publikaci. S žádostí o další informace se obraťte
na servisní síť Lancia. Vytištěno na ekologickém papíru bez obsahu chloru.
Použití a údržba
ČESKÁ
Cop nuova Ypsilon Lum CZ.qxd 15-03-2011 10:31 Pagina 1

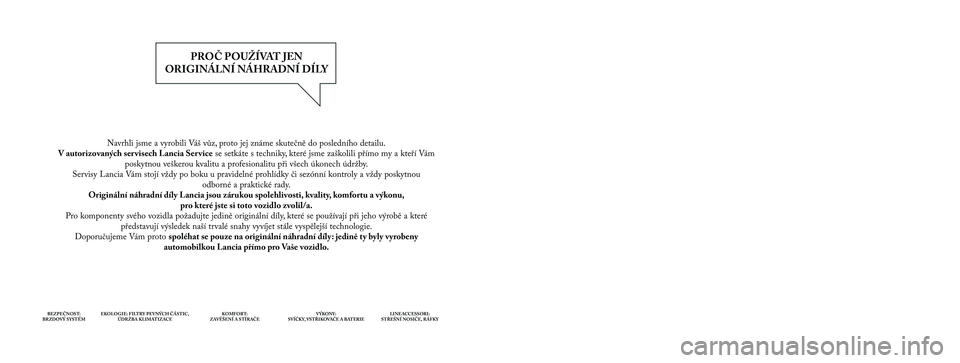

Navrhli jsme a vyrobili Váš vůz, proto jej známe skutečně do posledního detailu.
V autorizovaných ser visech Lancia Ser vice se setkáte s techniky, které jsme zaškolili přímo my a kteří Vám
poskytnou veškerou kvalitu a profesionalitu při všech úkonech údržby.
Servisy Lancia Vám stojí vždy po boku u pravidelné prohlídky či sezónní kontroly a vždy poskytnou
odborné a praktické rady.
Originální náhradní díly Lancia jsou zárukou spolehlivosti, kvality, komfortu a výkonu,
pro které jste si toto vozidlo zvolil/a.
Pro komponenty svého vozidla požadujte jedině originální díly, které se používají při jeho výrobě a které
představují výsledek naší trvalé snahy vyvíjet stále vyspělejší technologie.
Doporučujeme Vám proto spoléhat se pouze na originální náhradní díly: jedině ty byly vyrobeny
automobilkou Lancia přímo pro Vaše vozidlo.
BEZPEČNOST:BRZDOVÝ SYSTÉMEKOLOGIE: FILTRY PEVNÝCH ČÁSTIC,ÚDRŽBA KLIMATIZACEKOMFORT: ZAVĚŠENÍ A STÍRAČE VÝKONY: SVÍČKY, VSTŘIKOVAČE A BATERIELINEACCESSORI: STŘEŠNÍ NOSIČE, RÁFKY
PROČ POUŽÍVAT JEN
ORIGINÁLNÍ NÁHRADNÍ DÍLY
Cop nuova Ypsilon Lum CZ.qxd 15-03-2011 10:31 Pagina 2

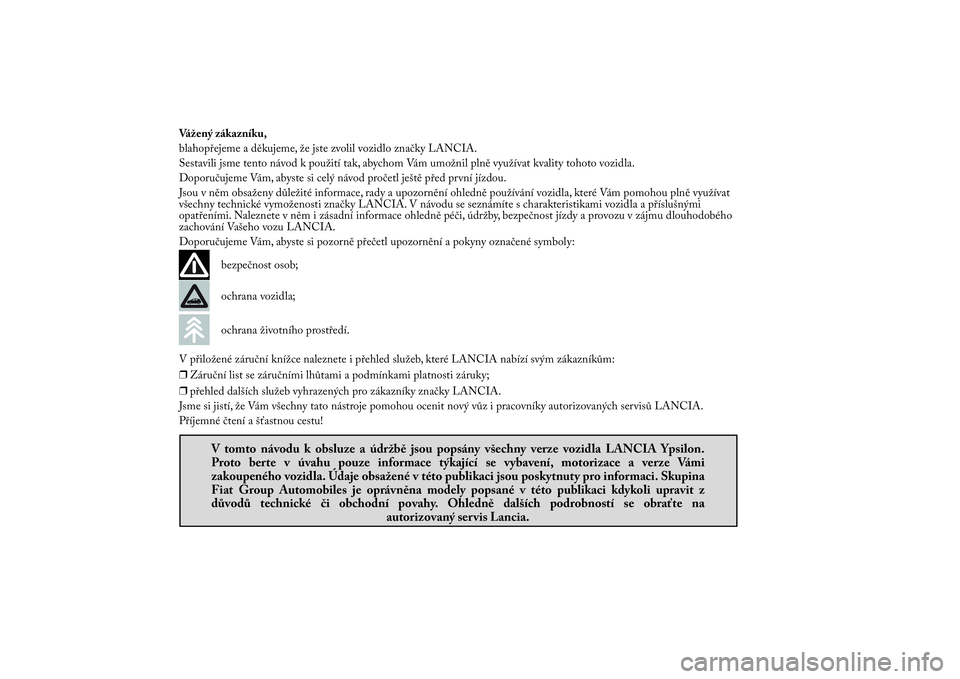

Vážený zákazníku,
blahopřejeme a děkujeme, že jste zvolil vozidlo značky LANCIA.
Sestavili jsme tento návod k použití tak, abychom Vám umožnil plně využívat kvality tohoto vozidla.
Doporučujeme Vám, abyste si celý návod pročetl ještě před první jízdou.
Jsou v něm obsaženy důležité informace, rady a upozornění ohledně používání vozidla, které Vám pomohou plně využívat
všechny technické vymoženosti značky LANCIA. V návodu se seznámíte s charakteristikami vozidla a příslušnými
opatřeními. Naleznete v něm i zásadní informace ohledně péči, údržby, bezpečnost jízdy a provozu v zájmu dlouhodobého
zachování Vašeho vozu LANCIA.
Doporučujeme Vám, abyste si pozorně přečetl upozornění a pokyny označené symboly:
bezpečnost osob;ochrana vozidla;ochrana životního prostředí.
V přiložené záruční knížce naleznete i přehled služeb, které LANCIA nabízí svým zákazníkům:
❒Záruční list se záručními lhůtami a podmínkami platnosti záruky;
❒přehled dalších služeb vyhrazených pro zákazníky značky LANCIA.
Jsme si jistí, že Vám všechny tato nástroje pomohou ocenit nový vůz i pracovníky autorizovaných servisů LANCIA.
Příjemné čtení a šťastnou cestu!V tomto návodu k obsluze a údržbě jsou popsány všechny verze vozidla LANCIA Ypsilon.
Proto berte v úvahu pouze informace týkající se vybavení, motorizace a verze Vámi
zakoupeného vozidla. Údaje obsažené v této publikaci jsou poskytnuty pro informaci. Skupina
Fiat Group Automobiles je oprávněna modely popsané v této publikaci kdykoli upravit z
důvodů technické či obchodní povahy. Ohledně dalších podrobností se obraťte na
autorizovaný ser vis Lancia.

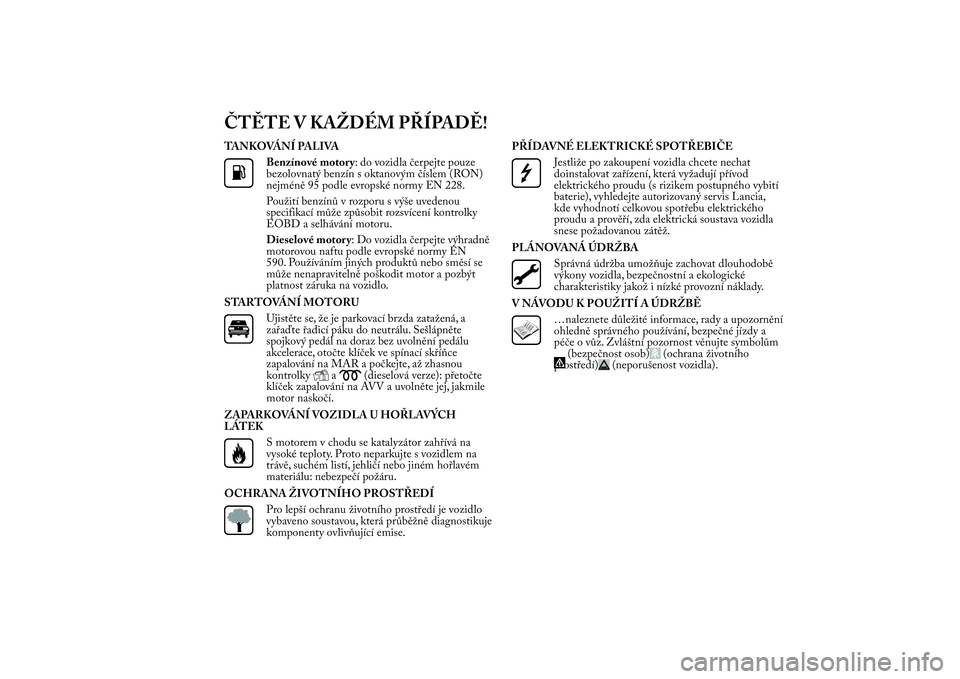

ČTĚTE V KAŽDÉM PŘÍPADĚ!TANKOVÁNÍ PALIVA
Benzínové motory: do vozidla čerpejte pouze
bezolovnatý benzín s oktanovým číslem (RON)
nejméně 95 podle evropské normy EN 228.
Použití benzínů v rozporu s výše uvedenou
specifikací může způsobit rozsvícení kontrolky
EOBD a selhávání motoru.
Dieselové motory: Do vozidla čerpejte výhradně
motorovou naftu podle evropské normy EN
590. Používáním jiných produktů nebo směsí se
může nenapravitelně poškodit motor a pozbýt
platnost záruka na vozidlo.
STARTOVÁNÍ MOTORUUjistěte se, že je parkovací brzda zatažená, a
zařaďte řadicí páku do neutrálu. Sešlápněte
spojkový pedál na doraz bez uvolnění pedálu
akcelerace, otočte klíček ve spínací skříňce
zapalování na MAR a počkejte, až zhasnou
kontrolky
a
(dieselová verze): přetočte
klíček zapalování na AVV a uvolněte jej, jakmile
motor naskočí.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH
LÁTEK
S motorem v chodu se katalyzátor zahřívá na
vysoké teploty. Proto neparkujte s vozidlem na
trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍPro lepší ochranu životního prostředí je vozidlo
vybaveno soustavou, která průběžně diagnostikuje
komponenty ovlivňující emise.PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže po zakoupení vozidla chcete nechat
doinstalovat zařízení, která vyžadují přívod
elektrického proudu (s rizikem postupného vybití
baterie), vyhledejte autorizovaný servis Lancia,
kde vyhodnotí celkovou spotřebu elektrického
proudu a prověří, zda elektrická soustava vozidla
snese požadovanou zátěž.
PLÁNOVANÁ ÚDRŽBASprávná údržba umožňuje zachovat dlouhodobě
výkony vozidla, bezpečnostní a ekologické
charakteristiky jakož i nízké provozní náklady.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ…naleznete důležité informace, rady a upozornění
ohledně správného používání, bezpečné jízdy a
péče o vůz. Zvláštní pozornost věnujte symbolům
(bezpečnost osob)
(ochrana životního
prostředí)
(neporušenost vozidla).

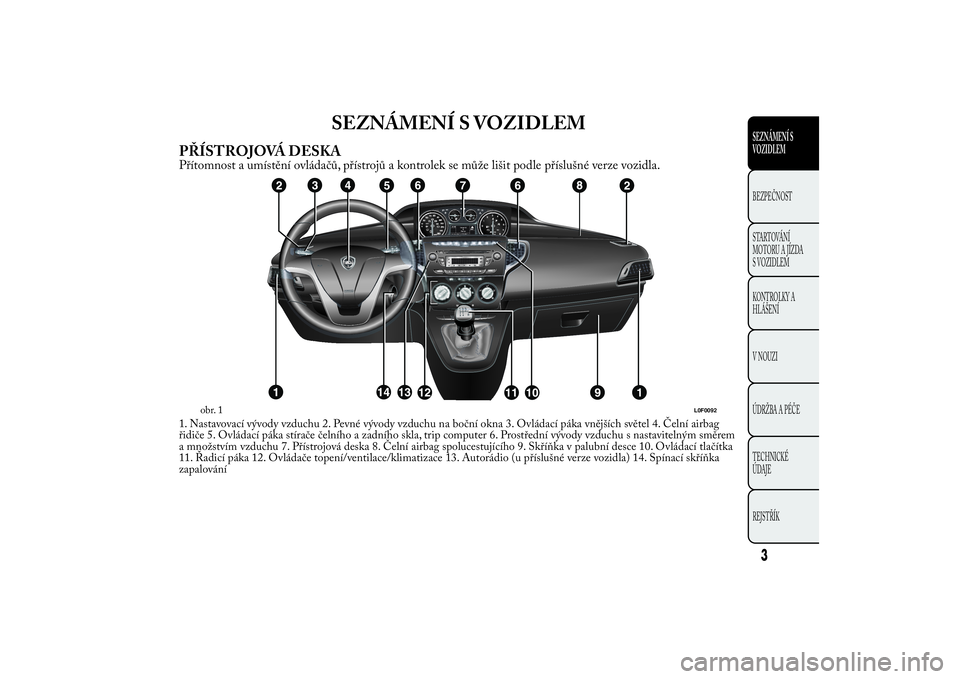

SEZNÁMENÍ S VOZIDLEM
PŘÍSTROJOVÁ DESKAPřítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze vozidla.1. Nastavovací vývody vzduchu 2. Pevné vývody vzduchu na boční okna 3. Ovládací páka vnějších světel 4. Čelní airbag
řidiče 5. Ovládací páka stírače čelního a zadního skla, trip computer 6. Prostřední vývody vzduchu s nastavitelným směrem
a množstvím vzduchu 7. Přístrojová deska 8. Čelní airbag spolucestujícího 9. Skříňka v palubní desce 10. Ovládací tlačítka
11. Řadicí páka 12. Ovládače topení/ventilace/klimatizace 13. Autorádio (u příslušné verze vozidla) 14. Spínací skříňka
zapalování
obr. 1
L0F0092
3SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

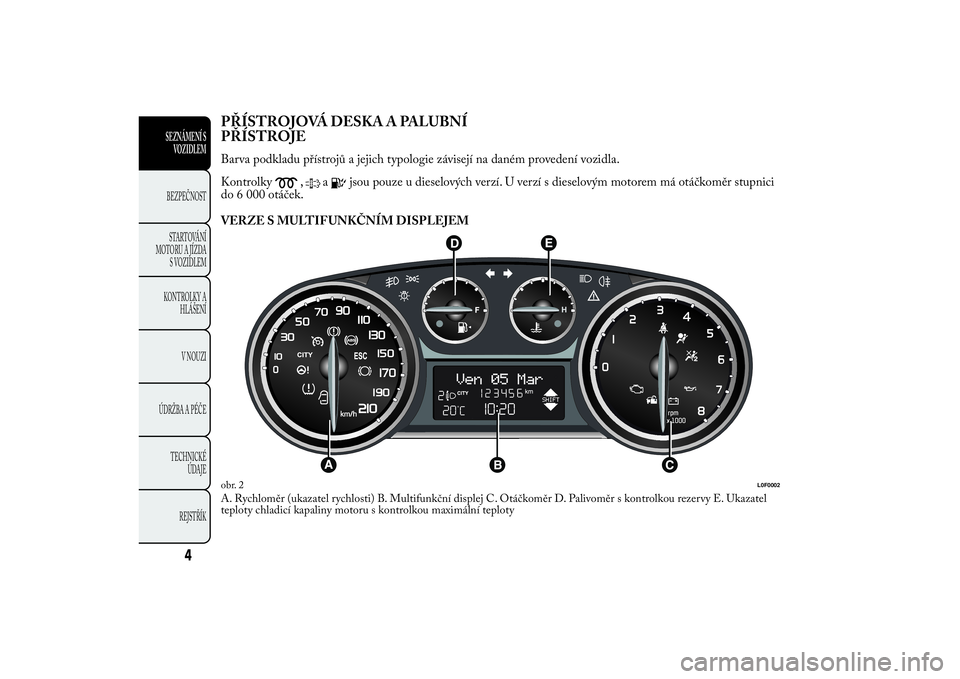

PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJEBarva podkladu přístrojů a jejich typologie závisejí na daném provedení vozidla.
Kontrolky
,
a
jsou pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici
do 6 000 otáček.
VERZE S MULTIFUNKČNÍM DISPLEJEM
A. Rychloměr (ukazatel rychlosti) B. Multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou rezervy E. Ukazatel
teploty chladicí kapaliny motoru s kontrolkou maximální teplotyobr. 2
L0F0002
4
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

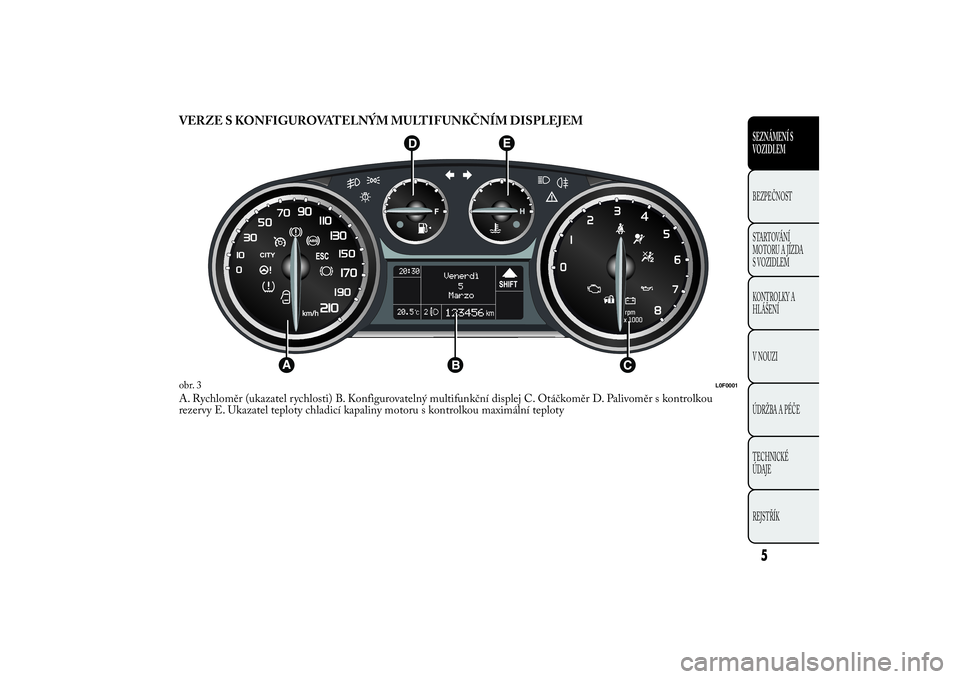

VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEMA. Rychloměr (ukazatel rychlosti) B. Konfigurovatelný multifunkční displej C. Otáčkoměr D. Palivoměr s kontrolkou
rezervy E. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teplotyobr. 3
L0F0001
5SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

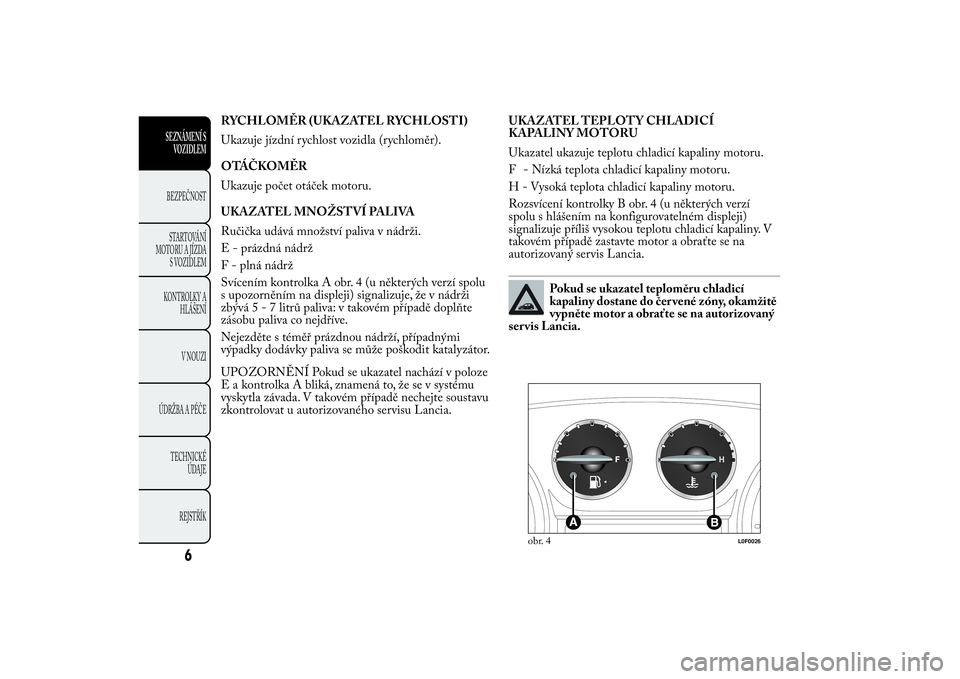

RYCHLOMĚR (UKAZATEL RYCHLOSTI)
Ukazuje jízdní rychlost vozidla (rychloměr).
OTÁČKOMĚR
Ukazuje počet otáček motoru.
UKAZATEL MNOŽSTVÍ PALIVA
Ručička udává množství paliva v nádrži.
E - prázdná nádrž
F - plná nádrž
Svícením kontrolka A obr. 4 (u některých verzí spolu
s upozorněním na displeji) signalizuje, že v nádrži
zbývá5-7litrů paliva: v takovém případě doplňte
zásobu paliva co nejdříve.
Nejezděte s téměř prázdnou nádrží, případnými
výpadky dodávky paliva se může poškodit katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel nachází v poloze
E a kontrolka A bliká, znamená to, že se v systému
vyskytla závada. V takovém případě nechejte soustavu
zkontrolovat u autorizovaného servisu Lancia.UKAZATEL TEPLOT Y CHLADICÍ
KAPALINY MOTORU
Ukazatel ukazuje teplotu chladicí kapaliny motoru.
- Nízká teplota chladicí kapaliny motoru.
H - Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B obr. 4 (u některých verzí
spolu s hlášením na konfigurovatelném displeji)
signalizuje příliš vysokou teplotu chladicí kapaliny. V
takovém případě zastavte motor a obraťte se na
autorizovaný servis Lancia.
Pokud se ukazatel teploměru chladicí
kapaliny dostane do čer vené zóny, okamžitě
vypněte motor a obraťte se na autorizovaný
ser vis Lancia.
obr. 4
L0F0026
6
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F
