Lancia Ypsilon 2014 Drift- och underhållshandbok (in Swedish)

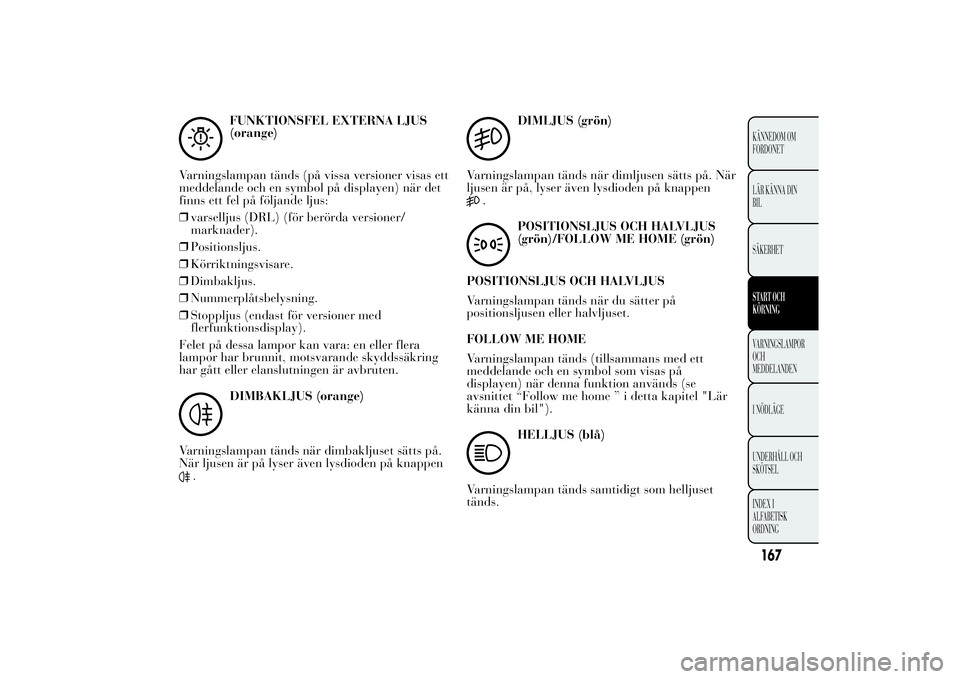

FUNKTIONSFEL EXTERNA LJUS
(orange)
Varningslampan tänds (på vissa versioner visas ett
meddelande och en symbol på displayen) när det
finns ett fel på följande ljus:
❒varselljus (DRL) (för berörda versioner/
marknader).
❒Positionsljus.
❒Körriktningsvisare.
❒Dimbakljus.
❒Nummerplåtsbelysning.
❒Stoppljus (endast för versioner med
flerfunktionsdisplay).
Felet på dessa lampor kan vara: en eller flera
lampor har brunnit, motsvarande skyddssäkring
har gått eller elanslutningen är avbruten.DIMBAKLJUS (orange)
Varningslampan tänds när dimbakljuset sätts på.
När ljusen är på lyser även lysdioden på knappen
.
DIMLJUS (grön)
Varningslampan tänds när dimljusen sätts på. När
ljusen är på, lyser även lysdioden på knappen
.
POSITIONSLJUS OCH HALVLJUS
(grön)/FOLLOW ME HOME (grön)
POSITIONSLJUS OCH HALVLJUS
Varningslampan tänds när du sätter på
positionsljusen eller halvljuset.
FOLLOW ME HOME
Varningslampan tänds (tillsammans med ett
meddelande och en symbol som visas på
displayen) när denna funktion används (se
avsnittet “Follow me home ” i detta kapitel "Lär
känna din bil").HELLJUS (blå)
Varningslampan tänds samtidigt som helljuset
tänds.
167KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

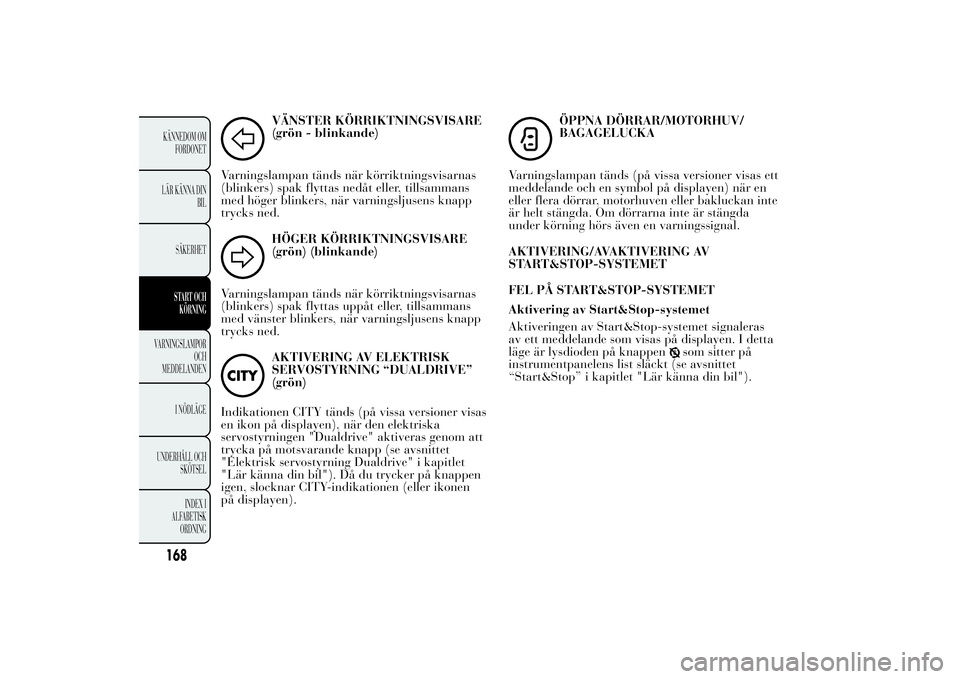

VÄNSTER KÖRRIKTNINGSVISARE
(grön - blinkande)
Varningslampan tänds när körriktningsvisarnas
(blinkers) spak flyttas nedåt eller, tillsammans
med höger blinkers, när varningsljusens knapp
trycks ned.HÖGER KÖRRIKTNINGSVISARE
(grön) (blinkande)
Varningslampan tänds när körriktningsvisarnas
(blinkers) spak flyttas uppåt eller, tillsammans
med vänster blinkers, när varningsljusens knapp
trycks ned.AKTIVERING AV ELEKTRISK
SERVOSTYRNING “DUALDRIVE”
(grön)
Indikationen CITY tänds (på vissa versioner visas
en ikon på displayen), när den elektriska
servostyrningen "Dualdrive" aktiveras genom att
trycka på motsvarande knapp (se avsnittet
"Elektrisk servostyrning Dualdrive" i kapitlet
"Lär känna din bil"). Då du trycker på knappen
igen, slocknar CITY-indikationen (eller ikonen
på displayen).
ÖPPNA DÖRRAR/MOTORHUV/
BAGAGELUCKA
Varningslampan tänds (på vissa versioner visas ett
meddelande och en symbol på displayen) när en
eller flera dörrar, motorhuven eller bakluckan inte
är helt stängda. Om dörrarna inte är stängda
under körning hörs även en varningssignal.
AKTIVERING/AVAKTIVERING AV
START&STOP-SYSTEMET
FEL PÅ START&STOP-SYSTEMET
Aktivering av Start&Stop-systemet
Aktiveringen av Start&Stop-systemet signaleras
av ett meddelande som visas på displayen. I detta
läge är lysdioden på knappen
som sitter på
instrumentpanelens list släckt (se avsnittet
“Start&Stop” i kapitlet "Lär känna din bil").
168KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHETSTART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

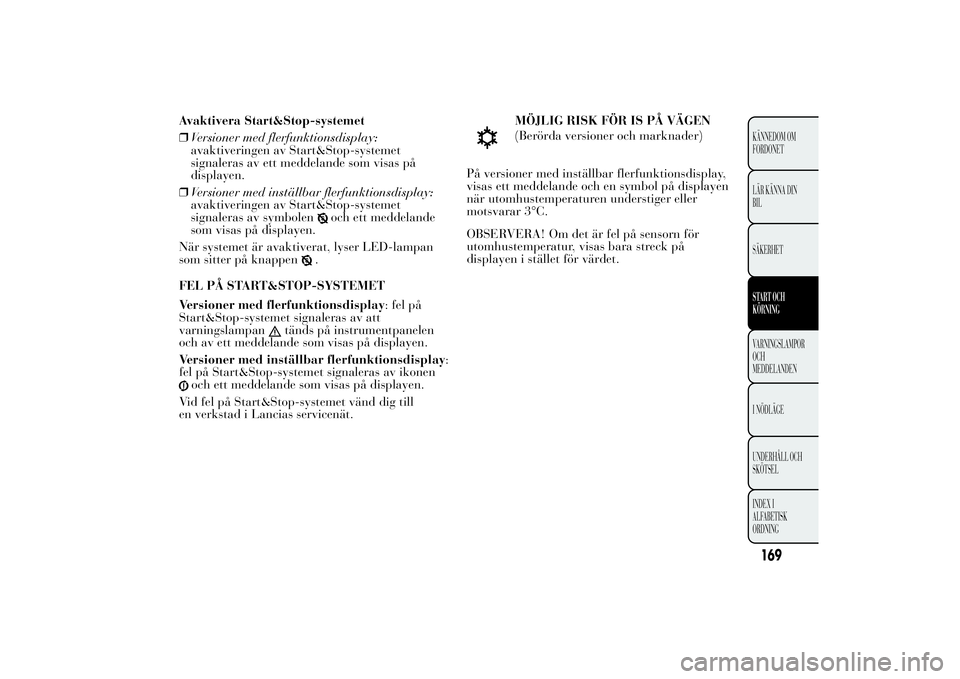

Avaktivera Start&Stop-systemet
❒Versioner med flerfunktionsdisplay:
avaktiveringen av Start&Stop-systemet
signaleras av ett meddelande som visas på
displayen.
❒Versioner med inställbar flerfunktionsdisplay:
avaktiveringen av Start&Stop-systemet
signaleras av symbolen
och ett meddelande
som visas på displayen.
När systemet är avaktiverat, lyser LED-lampan
som sitter på knappen
.
FEL PÅ START&STOP-SYSTEMET
Versioner med flerfunktionsdisplay: fel på
Start&Stop-systemet signaleras av att
varningslampan
tänds på instrumentpanelen
och av ett meddelande som visas på displayen.
Versioner med inställbar flerfunktionsdisplay:
fel på Start&Stop-systemet signaleras av ikonen
och ett meddelande som visas på displayen.
Vid fel på Start&Stop-systemet vänd dig till
en verkstad i Lancias servicenät.
MÖJLIG RISK FÖR IS PÅ VÄGEN
(Berörda versioner och marknader)
På versioner med inställbar flerfunktionsdisplay,
visas ett meddelande och en symbol på displayen
när utomhustemperaturen understiger eller
motsvarar 3°C.
OBSERVERA! Om det är fel på sensorn för
utomhustemperatur, visas bara streck på
displayen i stället för värdet.
169KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

ASR-SYSTEM
Avaktivering av ASR-systemet
ASR-systemet kan avaktiveras genom att trycka
på ASR OFF-knappen (se avsnittet "ASR-system"
i kapitlet "Lär känna din bil"). På versioner
med inställbar flerfunktionsdisplay, signaleras
avaktiveringen genom att ett meddelande och en
symbol visas. Samtidigt tänds lysindikatorn som
sitter på ASR OFF-knappen.SERVICE (PLANERAT UNDERHÅLL)
FÖRFALLEN
När intervallen till nästa servicetillfälle är kort och
man vrider tändningsnyckeln till MAR-läget,
visas texten “Service” på den inställbara
flerfunktionsdisplayen och därefter antalet
kilometer/engelska mil som är kvar till bilens
nästa underhållstillfälle. Kontakta en verkstad i
Lancias servicenät som, utöver
underhållsarbetena, som förutses i
“Underhållsschemat”, även nollställer denna
visning (återställning).
170KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHETSTART OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

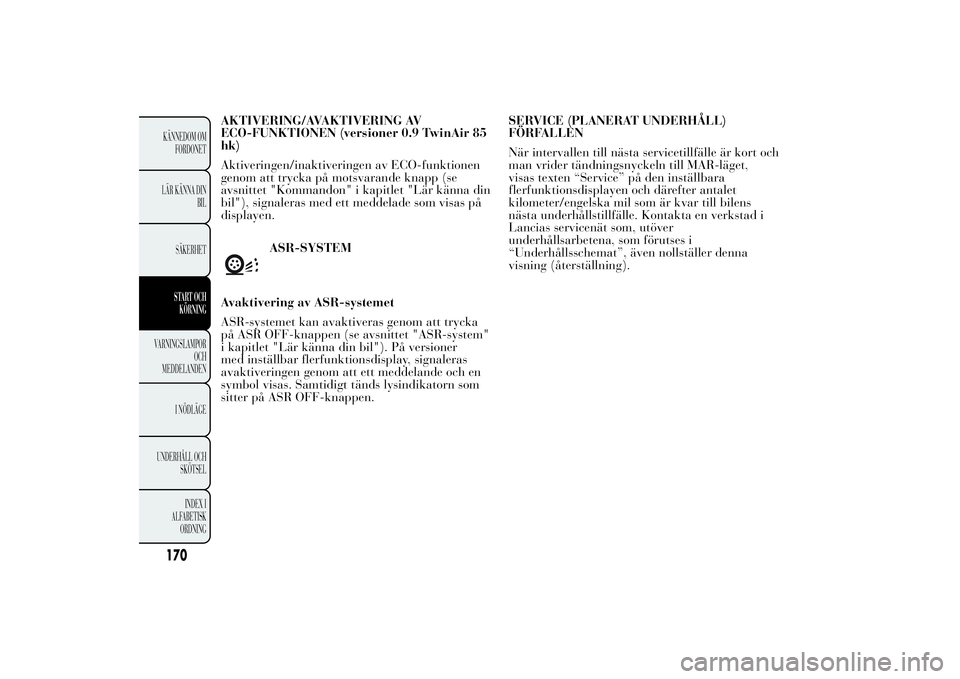

AKTIVERING/AVAKTIVERING AV
ECO-FUNKTIONEN (versioner 0.9 TwinAir 85
hk)
Aktiveringen/inaktiveringen av ECO-funktionen
genom att trycka på motsvarande knapp (se
avsnittet "Kommandon" i kapitlet "Lär känna din
bil"), signaleras med ett meddelade som visas på
displayen.

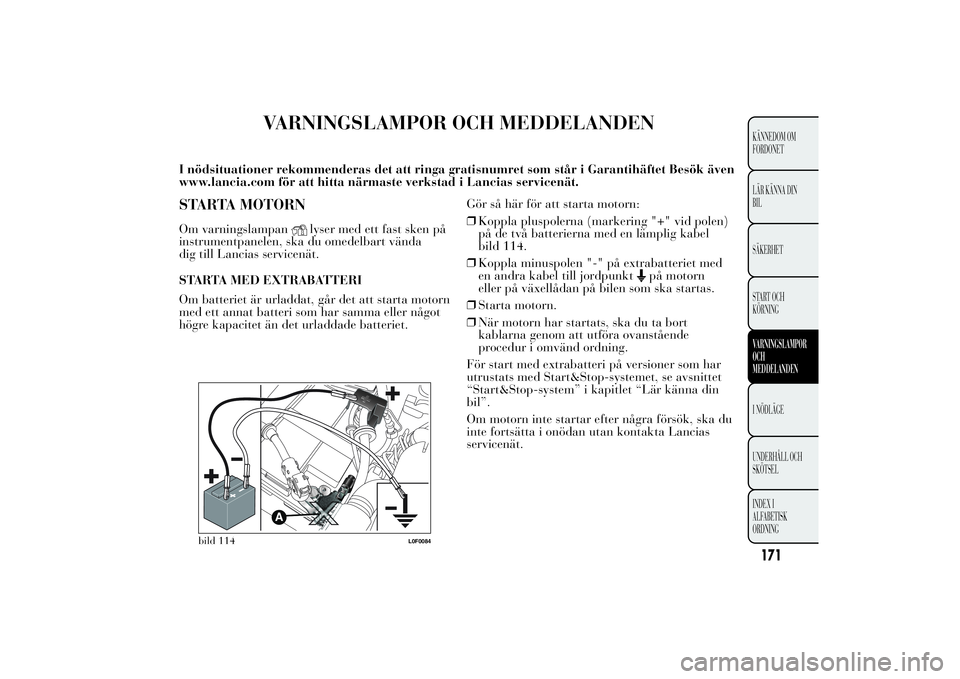

VARNINGSLAMPOR OCH MEDDELANDEN
I nödsituationer rekommenderas det att ringa gratisnumret som står i Garantihäftet Besök även
www.lancia.com för att hitta närmaste verkstad i Lancias servicenät.STARTA MOTORNOm varningslampan
lyser med ett fast sken på
instrumentpanelen, ska du omedelbart vända
dig till Lancias servicenät.
STARTA MED EXTRABATTERI
Om batteriet är urladdat, går det att starta motorn
med ett annat batteri som har samma eller något
högre kapacitet än det urladdade batteriet.Gör så här för att starta motorn:
❒Koppla pluspolerna (markering "+" vid polen)
på de två batterierna med en lämplig kabel
bild 114.
❒Koppla minuspolen "-" på extrabatteriet med
en andra kabel till jordpunkt
på motorn
eller på växellådan på bilen som ska startas.
❒Starta motorn.
❒När motorn har startats, ska du ta bort
kablarna genom att utföra ovanstående
procedur i omvänd ordning.
För start med extrabatteri på versioner som har
utrustats med Start&Stop-systemet, se avsnittet
“Start&Stop-system” i kapitlet “Lär känna din
bil”.
Om motorn inte startar efter några försök, ska du
inte fortsätta i onödan utan kontakta Lancias
servicenät.
bild 114
L0F0084
171KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

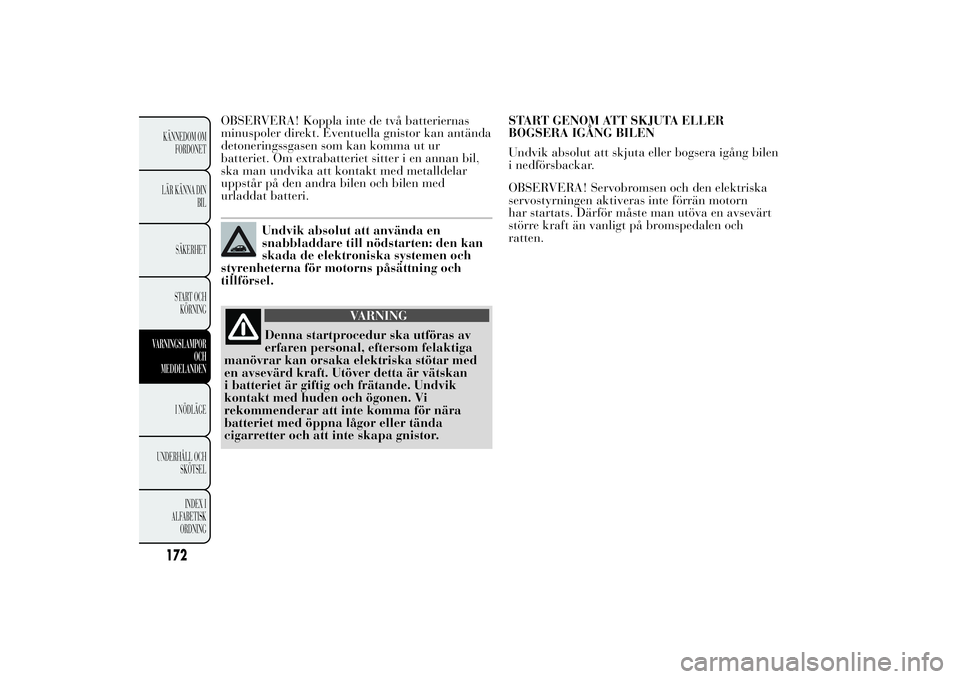

OBSERVERA! Koppla inte de två batteriernas
minuspoler direkt. Eventuella gnistor kan antända
detoneringssgasen som kan komma ut ur
batteriet. Om extrabatteriet sitter i en annan bil,
ska man undvika att kontakt med metalldelar
uppstår på den andra bilen och bilen med
urladdat batteri.
Undvik absolut att använda en
snabbladdare till nödstarten: den kan
skada de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
VARNING
Denna startprocedur ska utföras av
erfaren personal, eftersom felaktiga
manövrar kan orsaka elektriska stötar med
en avsevärd kraft. Utöver detta är vätskan
i batteriet är giftig och frätande. Undvik
kontakt med huden och ögonen. Vi
rekommenderar att inte komma för nära
batteriet med öppna lågor eller tända
cigarretter och att inte skapa gnistor.START GENOM ATT SKJUTA ELLER
BOGSERA IGÅNG BILEN
Undvik absolut att skjuta eller bogsera igång bilen
i nedförsbackar.
OBSERVERA! Servobromsen och den elektriska
servostyrningen aktiveras inte förrän motorn
har startats. Därför måste man utöva en avsevärt
större kraft än vanligt på bromspedalen och
ratten.
172KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

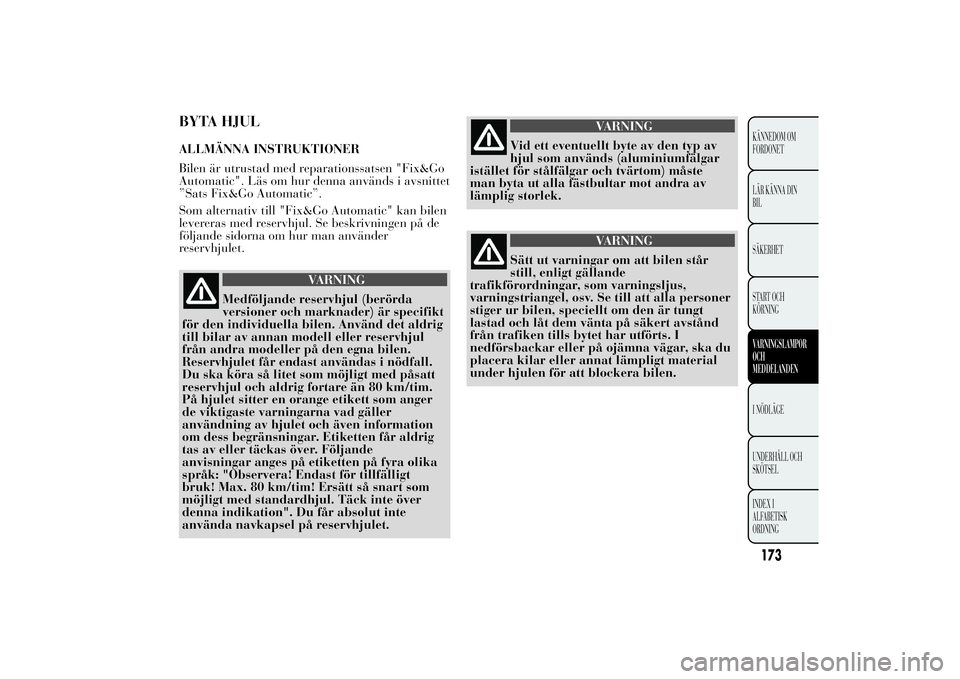

BYTA HJULALLMÄNNA INSTRUKTIONER
Bilen är utrustad med reparationssatsen "Fix&Go
Automatic". Läs om hur denna används i avsnittet
”Sats Fix&Go Automatic”.
Som alternativ till "Fix&Go Automatic" kan bilen
levereras med reservhjul. Se beskrivningen på de
följande sidorna om hur man använder
reservhjulet.
VARNING
Medföljande reservhjul (berörda
versioner och marknader) är specifikt
för den individuella bilen. Använd det aldrig
till bilar av annan modell eller reservhjul
från andra modeller på den egna bilen.
Reservhjulet får endast användas i nödfall.
Du ska köra så litet som möjligt med påsatt
reservhjul och aldrig fortare än 80 km/tim.
På hjulet sitter en orange etikett som anger
de viktigaste varningarna vad gäller
användning av hjulet och även information
om dess begränsningar. Etiketten får aldrig
tas av eller täckas över. Följande
anvisningar anges på etiketten på fyra olika
språk: "Observera! Endast för tillfälligt
bruk! Max. 80 km/tim! Ersätt så snart som
möjligt med standardhjul. Täck inte över
denna indikation". Du får absolut inte
använda navkapsel på reservhjulet.
VARNING
Vid ett eventuellt byte av den typ av
hjul som används (aluminiumfälgar
istället för stålfälgar och tvärtom) måste
man byta ut alla fästbultar mot andra av
lämplig storlek.
VARNING
Sätt ut varningar om att bilen står
still, enligt gällande
trafikförordningar, som varningsljus,
varningstriangel, osv. Se till att alla personer
stiger ur bilen, speciellt om den är tungt
lastad och låt dem vänta på säkert avstånd
från trafiken tills bytet har utförts. I
nedförsbackar eller på ojämna vägar, ska du
placera kilar eller annat lämpligt material
under hjulen för att blockera bilen.
173KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

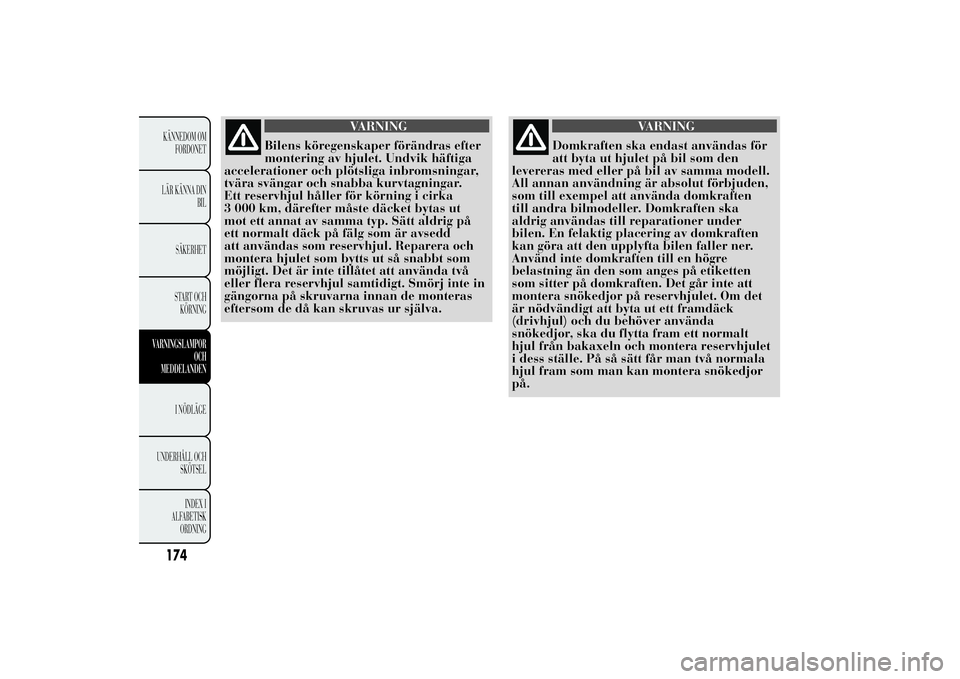

VARNING
Bilens köregenskaper förändras efter
montering av hjulet. Undvik häftiga
accelerationer och plötsliga inbromsningar,
tvära svängar och snabba kurvtagningar.
Ett reservhjul håller för körning i cirka
3 000 km, därefter måste däcket bytas ut
mot ett annat av samma typ. Sätt aldrig på
ett normalt däck på fälg som är avsedd
att användas som reservhjul. Reparera och
montera hjulet som bytts ut så snabbt som
möjligt. Det är inte tillåtet att använda två
eller flera reservhjul samtidigt. Smörj inte in
gängorna på skruvarna innan de monteras
eftersom de då kan skruvas ur själva.
VARNING
Domkraften ska endast användas för
att byta ut hjulet på bil som den
levereras med eller på bil av samma modell.
All annan användning är absolut förbjuden,
som till exempel att använda domkraften
till andra bilmodeller. Domkraften ska
aldrig användas till reparationer under
bilen. En felaktig placering av domkraften
kan göra att den upplyfta bilen faller ner.
Använd inte domkraften till en högre
belastning än den som anges på etiketten
som sitter på domkraften. Det går inte att
montera snökedjor på reservhjulet. Om det
är nödvändigt att byta ut ett framdäck
(drivhjul) och du behöver använda
snökedjor, ska du flytta fram ett normalt
hjul från bakaxeln och montera reservhjulet
i dess ställe. På så sätt får man två normala
hjul fram som man kan montera snökedjor
på.
174KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

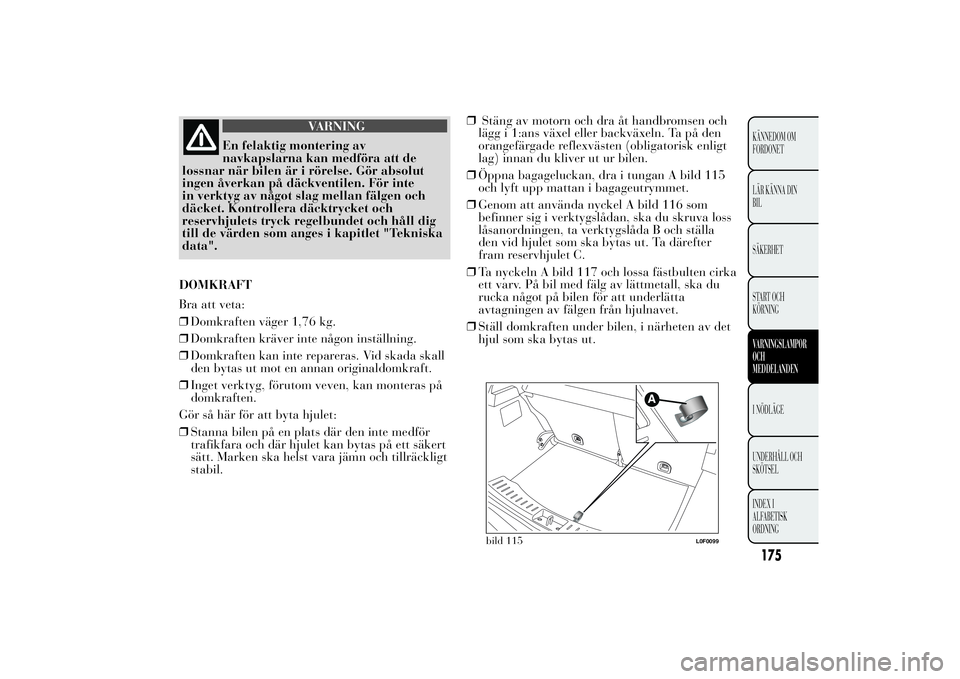

VARNING
En felaktig montering av
navkapslarna kan medföra att de
lossnar när bilen är i rörelse. Gör absolut
ingen åverkan på däckventilen. För inte
in verktyg av något slag mellan fälgen och
däcket. Kontrollera däcktrycket och
reservhjulets tryck regelbundet och håll dig
till de värden som anges i kapitlet "Tekniska
data".
DOMKRAFT
Bra att veta:
❒Domkraften väger 1,76 kg.
❒Domkraften kräver inte någon inställning.
❒Domkraften kan inte repareras. Vid skada skall
den bytas ut mot en annan originaldomkraft.
❒Inget verktyg, förutom veven, kan monteras på
domkraften.
Gör så här för att byta hjulet:
❒Stanna bilen på en plats där den inte medför
trafikfara och där hjulet kan bytas på ett säkert
sätt. Marken ska helst vara jämn och tillräckligt
stabil.❒Stäng av motorn och dra åt handbromsen och
lägg i 1:ans växel eller backväxeln. Ta på den
orangefärgade reflexvästen (obligatorisk enligt
lag) innan du kliver ut ur bilen.
❒Öppna bagageluckan, dra i tungan A bild 115
och lyft upp mattan i bagageutrymmet.
❒Genom att använda nyckel A bild 116 som
befinner sig i verktygslådan, ska du skruva loss
låsanordningen, ta verktygslåda B och ställa
den vid hjulet som ska bytas ut. Ta därefter
fram reservhjulet C.
❒Ta nyckeln A bild 117 och lossa fästbulten cirka
ett varv. På bil med fälg av lättmetall, ska du
rucka något på bilen för att underlätta
avtagningen av fälgen från hjulnavet.
❒Ställ domkraften under bilen, i närheten av det
hjul som ska bytas ut.
bild 115
L0F0099
175KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

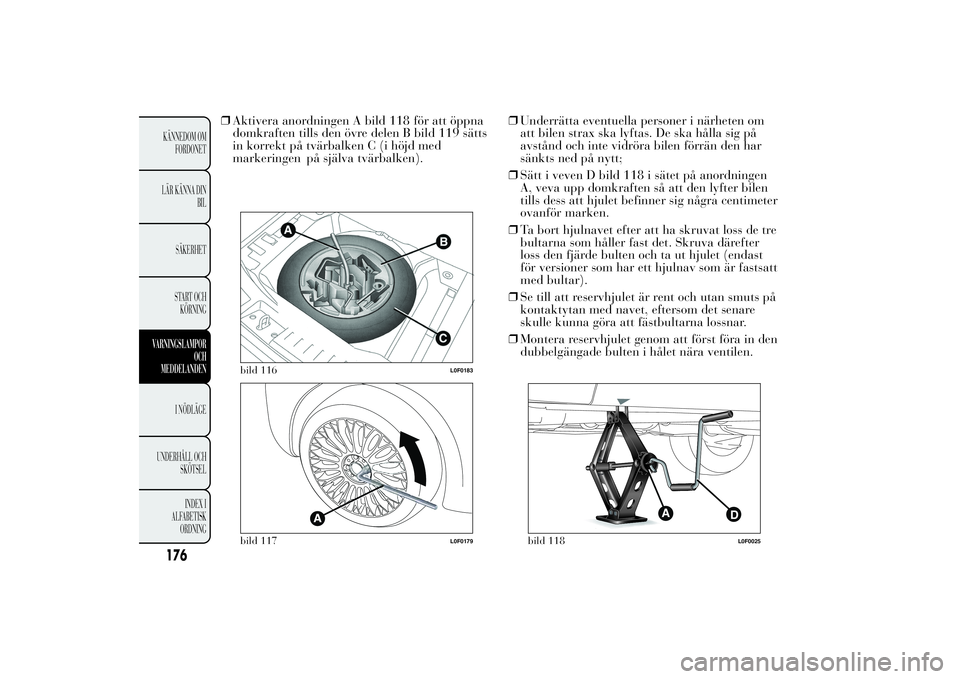

❒Aktivera anordningen A bild 118 för att öppna
domkraften tills den övre delen B bild 119 sätts
in korrekt på tvärbalken C (i höjd med
markeringen på själva tvärbalken).❒Underrätta eventuella personer i närheten om
att bilen strax ska lyftas. De ska hålla sig på
avstånd och inte vidröra bilen förrän den har
sänkts ned på nytt;
❒Sätt i veven D bild 118 i sätet på anordningen
A, veva upp domkraften så att den lyfter bilen
tills dess att hjulet befinner sig några centimeter
ovanför marken.
❒Ta bort hjulnavet efter att ha skruvat loss de tre
bultarna som håller fast det. Skruva därefter
loss den fjärde bulten och ta ut hjulet (endast
för versioner som har ett hjulnav som är fastsatt
med bultar).
❒Se till att reservhjulet är rent och utan smuts på
kontaktytan med navet, eftersom det senare
skulle kunna göra att fästbultarna lossnar.
❒Montera reservhjulet genom att först föra in den
dubbelgängade bulten i hålet nära ventilen.
bild 116
L0F0183
bild 117
L0F0179
bild 118
L0F0025
176KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
