Lancia Ypsilon 2014 Drift- och underhållshandbok (in Swedish)

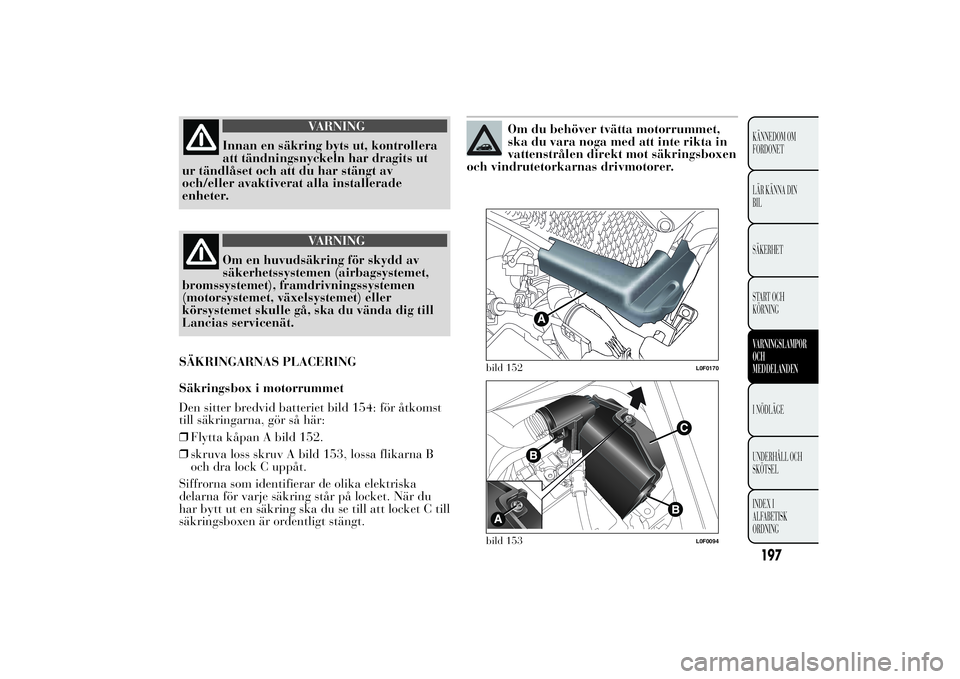

VARNING
Innan en säkring byts ut, kontrollera
att tändningsnyckeln har dragits ut
ur tändlåset och att du har stängt av
och/eller avaktiverat alla installerade
enheter.
VARNING
Om en huvudsäkring för skydd av
säkerhetssystemen (airbagsystemet,
bromssystemet), framdrivningssystemen
(motorsystemet, växelsystemet) eller
körsystemet skulle gå, ska du vända dig till
Lancias servicenät.
SÄKRINGARNAS PLACERING
Säkringsbox i motorrummet
Den sitter bredvid batteriet bild 154: för åtkomst
till säkringarna, gör så här:
❒Flytta kåpan A bild 152.
❒skruva loss skruv A bild 153, lossa flikarna B
och dra lock C uppåt.
Siffrorna som identifierar de olika elektriska
delarna för varje säkring står på locket. När du
har bytt ut en säkring ska du se till att locket C till
säkringsboxen är ordentligt stängt.
Om du behöver tvätta motorrummet,
ska du vara noga med att inte rikta in
vattenstrålen direkt mot säkringsboxen
och vindrutetorkarnas drivmotorer.
bild 152
L0F0170
bild 153
L0F0094
197KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

bild 154
L0F0249
198KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

bild 155
L0F0248
199KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Säkringsbox till instrumentpanelen
Styrenheten sitter på vänster sida om rattstången
och säkringarna är tillgängliga från
instrumentpanelens undersida.
Säkringarna sitter i säkringsboxen som visas i
bild 155.

bild 157
L0F0212
200KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
Säkringsbox i bagageutrymmet
Säkringsboxen sitter på vänster sida i
bagageutrymmet under sidobeklädnaden A
bild 156.
Säkringarna sitter i säkringsboxen som visas i
bild 157.
bild 156
L0F0128

SÄKRINGSBOX I MOTORRUMMET
bild 154ANORDNINGAR SÄKRING AMPERE
Dimljus F08 15
Akustiskt larm F10 15
Helljus F14 15
Soltakets motor F15 20
Passagerarutrymmets elfläkt F82 40
Främre strömuttag (med eller utan cigarrettändare) F85 15
201KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

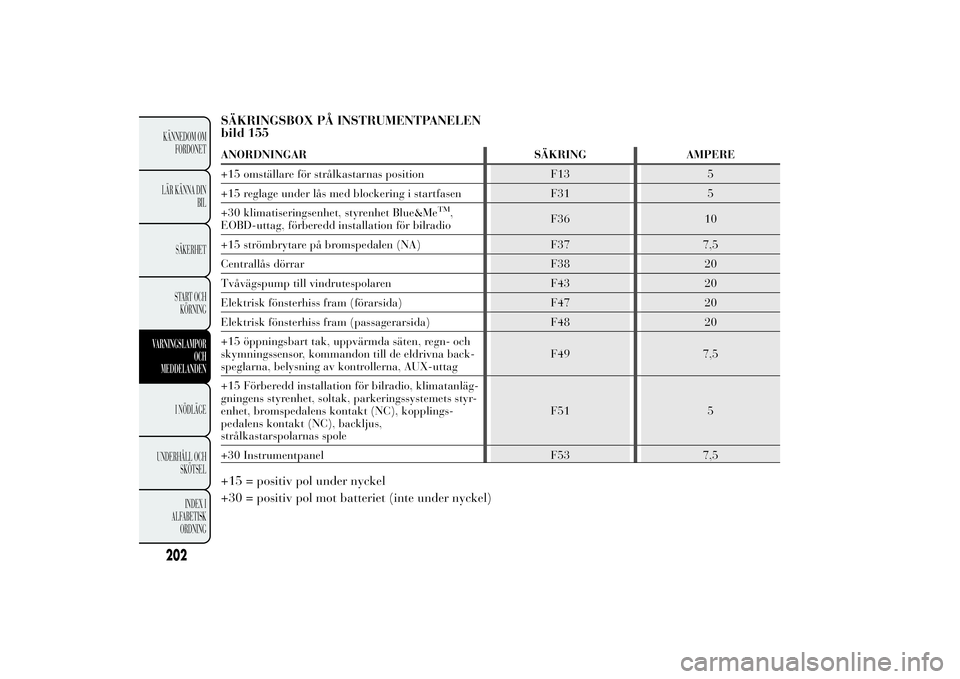

SÄKRINGSBOX PÅ INSTRUMENTPANELEN
bild 155ANORDNINGAR SÄKRING AMPERE
+15 omställare för strålkastarnas position F13 5
+15 reglage under lås med blockering i startfasen F31 5
+30 klimatiseringsenhet, styrenhet Blue&Me
TM
,
EOBD-uttag, förberedd installation för bilradioF36 10
+15 strömbrytare på bromspedalen (NA) F37 7,5
Centrallås dörrar F38 20
Tvåvägspump till vindrutespolaren F43 20
Elektrisk fönsterhiss fram (förarsida) F47 20
Elektrisk fönsterhiss fram (passagerarsida) F48 20
+15 öppningsbart tak, uppvärmda säten, regn- och
skymningssensor, kommandon till de eldrivna back-
speglarna, belysning av kontrollerna, AUX-uttagF49 7,5
+15 Förberedd installation för bilradio, klimatanläg-
gningens styrenhet, soltak, parkeringssystemets styr-
enhet, bromspedalens kontakt (NC), kopplings-
pedalens kontakt (NC), backljus,
strålkastarspolarnas spoleF51 5
+30 Instrumentpanel F53 7,5
+15 = positiv pol under nyckel
+30 = positiv pol mot batteriet (inte under nyckel)
202KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

SÄKRINGSBOX I BAGAGEUTRYMMET
bild 157ANORDNINGAR SÄKRING AMPERE
HI-FI BOSE-anläggning F60 20
Tillgänglig F61 -
Uppvärmda säten F62 15
Elektriska fönsterhissar bak (höger sida) F63 20
Elektriska fönsterhissar bak (vänster sida) F64 20
Förberedd strömförsörjning till larmsystem F65 7,5
203KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

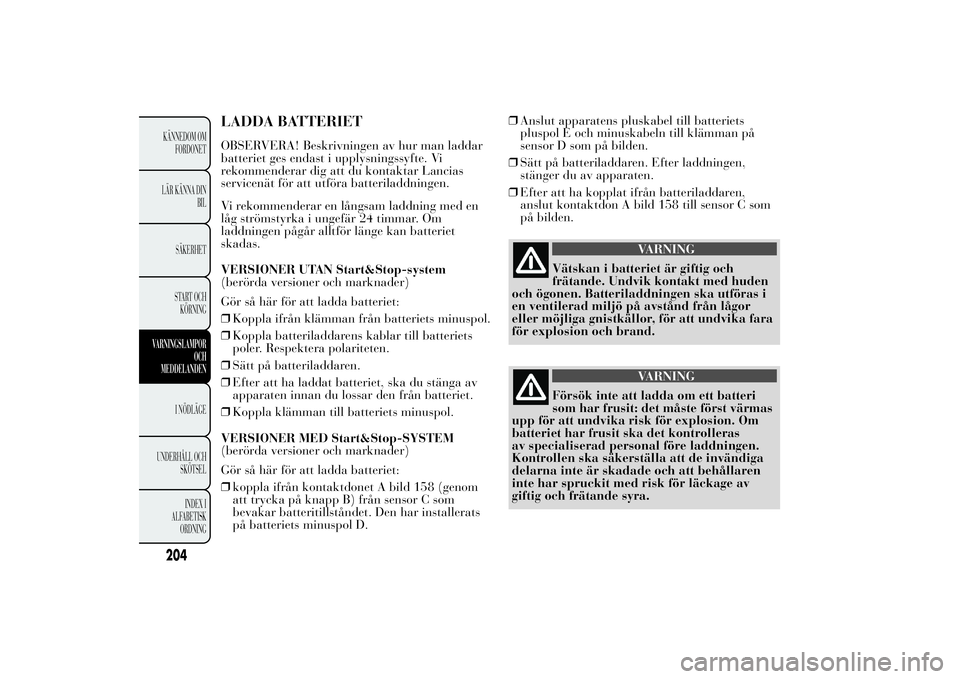

LADDA BATTERIETOBSERVERA! Beskrivningen av hur man laddar
batteriet ges endast i upplysningssyfte. Vi
rekommenderar dig att du kontaktar Lancias
servicenät för att utföra batteriladdningen.
Vi rekommenderar en långsam laddning med en
låg strömstyrka i ungefär 24 timmar. Om
laddningen pågår alltför länge kan batteriet
skadas.
VERSIONER UTAN Start&Stop-system
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒Koppla ifrån klämman från batteriets minuspol.
❒Koppla batteriladdarens kablar till batteriets
poler. Respektera polariteten.
❒Sätt på batteriladdaren.
❒Efter att ha laddat batteriet, ska du stänga av
apparaten innan du lossar den från batteriet.
❒Koppla klämman till batteriets minuspol.
VERSIONER MED Start&Stop-SYSTEM
(berörda versioner och marknader)
Gör så här för att ladda batteriet:
❒koppla ifrån kontaktdonet A bild 158 (genom
att trycka på knapp B) från sensor C som
bevakar batteritillståndet. Den har installerats
på batteriets minuspol D.❒Anslut apparatens pluskabel till batteriets
pluspol E och minuskabeln till klämman på
sensor D som på bilden.
❒Sätt på batteriladdaren. Efter laddningen,
stänger du av apparaten.
❒Efter att ha kopplat ifrån batteriladdaren,
anslut kontaktdon A bild 158 till sensor C som
på bilden.
VARNING
Vätskan i batteriet är giftig och
frätande. Undvik kontakt med huden
och ögonen. Batteriladdningen ska utföras i
en ventilerad miljö på avstånd från lågor
eller möjliga gnistkällor, för att undvika fara
för explosion och brand.
VARNING
Försök inte att ladda om ett batteri
som har frusit: det måste först värmas
upp för att undvika risk för explosion. Om
batteriet har frusit ska det kontrolleras
av specialiserad personal före laddningen.
Kontrollen ska säkerställa att de invändiga
delarna inte är skadade och att behållaren
inte har spruckit med risk för läckage av
giftig och frätande syra.
204KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

LYFTA BILENOm bilen behöver lyftas, ska du kontakta en
verkstad i Lancias servicenät som är utrustad med
billyftar med lyftarmar eller verkstadslyftar.
bild 158
L0F0229
205KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

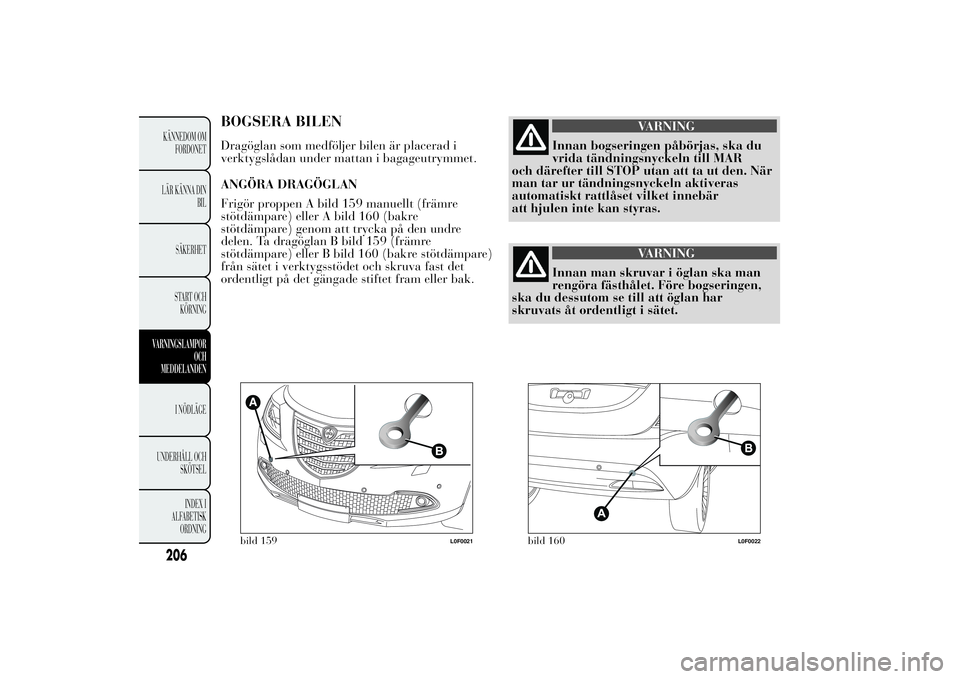

BOGSERA BILENDragöglan som medföljer bilen är placerad i
verktygslådan under mattan i bagageutrymmet.
ANGÖRA DRAGÖGLAN
Frigör proppen A bild 159 manuellt (främre
stötdämpare) eller A bild 160 (bakre
stötdämpare) genom att trycka på den undre
delen. Ta dragöglan B bild 159 (främre
stötdämpare) eller B bild 160 (bakre stötdämpare)
från sätet i verktygsstödet och skruva fast det
ordentligt på det gängade stiftet fram eller bak.
VARNING
Innan bogseringen påbörjas, ska du
vrida tändningsnyckeln till MAR
och därefter till STOP utan att ta ut den. När
man tar ur tändningsnyckeln aktiveras
automatiskt rattlåset vilket innebär
att hjulen inte kan styras.
VARNING
Innan man skruvar i öglan ska man
rengöra fästhålet. Före bogseringen,
ska du dessutom se till att öglan har
skruvats åt ordentligt i sätet.
bild 159
L0F0021
bild 160
L0F0022
