Lancia Ypsilon 2014 Drift- och underhållshandbok (in Swedish)

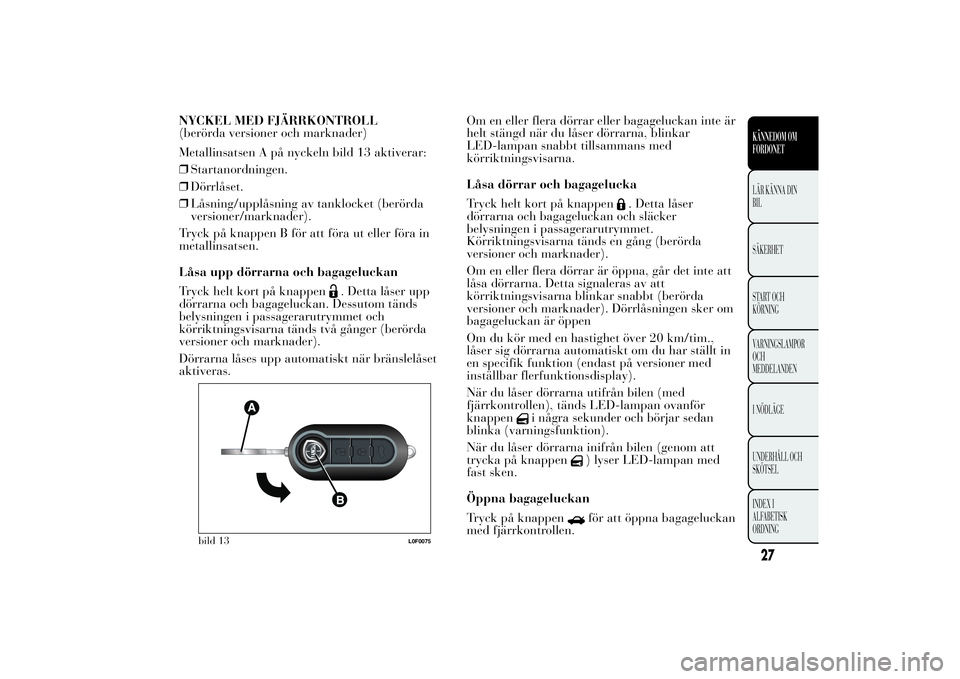

NYCKEL MED FJÄRRKONTROLL
(berörda versioner och marknader)
Metallinsatsen A på nyckeln bild 13 aktiverar:
❒Startanordningen.
❒Dörrlåset.
❒Låsning/upplåsning av tanklocket (berörda
versioner/marknader).
Tryck på knappen B för att föra ut eller föra in
metallinsatsen.
Låsa upp dörrarna och bagageluckan
Tryck helt kort på knappen
. Detta låser upp
dörrarna och bagageluckan. Dessutom tänds
belysningen i passagerarutrymmet och
körriktningsvisarna tänds två gånger (berörda
versioner och marknader).
Dörrarna låses upp automatiskt när bränslelåset
aktiveras.Om en eller flera dörrar eller bagageluckan inte är
helt stängd när du låser dörrarna, blinkar
LED-lampan snabbt tillsammans med
körriktningsvisarna.
Låsa dörrar och bagagelucka
Tryck helt kort på knappen
. Detta låser
dörrarna och bagageluckan och släcker
belysningen i passagerarutrymmet.
Körriktningsvisarna tänds en gång (berörda
versioner och marknader).
Om en eller flera dörrar är öppna, går det inte att
låsa dörrarna. Detta signaleras av att
körriktningsvisarna blinkar snabbt (berörda
versioner och marknader). Dörrlåsningen sker om
bagageluckan är öppen
Om du kör med en hastighet över 20 km/tim.,
låser sig dörrarna automatiskt om du har ställt in
en specifik funktion (endast på versioner med
inställbar flerfunktionsdisplay).
När du låser dörrarna utifrån bilen (med
fjärrkontrollen), tänds LED-lampan ovanför
knappen
i några sekunder och börjar sedan
blinka (varningsfunktion).
När du låser dörrarna inifrån bilen (genom att
trycka på knappen
) lyser LED-lampan med
fast sken.
Öppna bagageluckan
Tryck på knappenför att öppna bagageluckan
med fjärrkontrollen.
bild 13
L0F0075
27KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

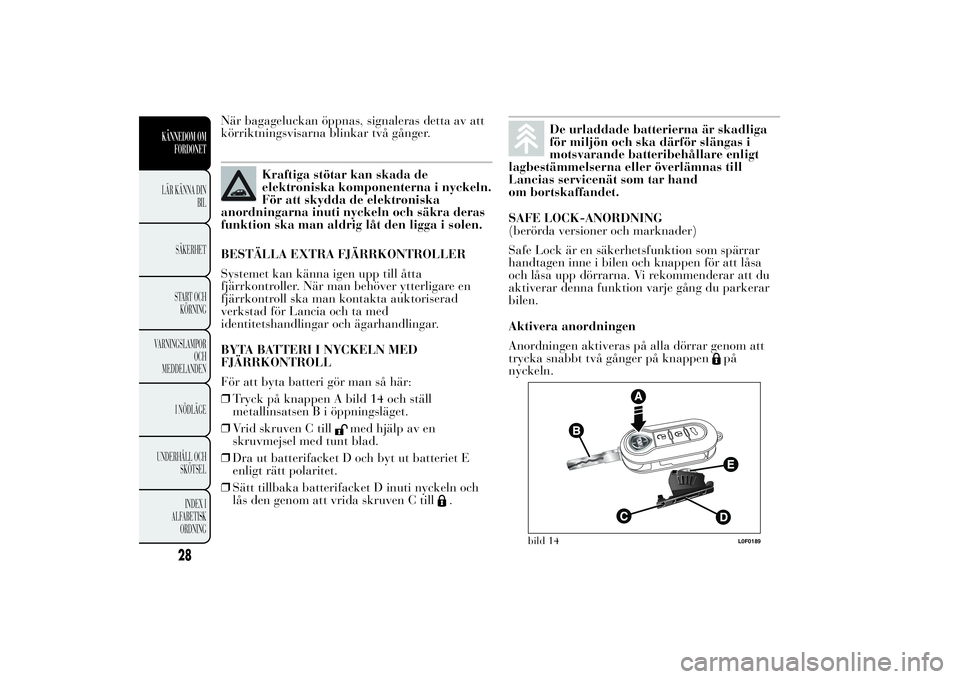

När bagageluckan öppnas, signaleras detta av att
körriktningsvisarna blinkar två gånger.
Kraftiga stötar kan skada de
elektroniska komponenterna i nyckeln.
För att skydda de elektroniska
anordningarna inuti nyckeln och säkra deras
funktion ska man aldrig låt den ligga i solen.
BESTÄLLA EXTRA FJÄRRKONTROLLER
Systemet kan känna igen upp till åtta
fjärrkontroller. När man behöver ytterligare en
fjärrkontroll ska man kontakta auktoriserad
verkstad för Lancia och ta med
identitetshandlingar och ägarhandlingar.
BYTA BATTERI I NYCKELN MED
FJÄRRKONTROLL
För att byta batteri gör man så här:
❒Tryck på knappen A bild 14 och ställ
metallinsatsen B i öppningsläget.
❒Vrid skruven C till
med hjälp av en
skruvmejsel med tunt blad.
❒Dra ut batterifacket D och byt ut batteriet E
enligt rätt polaritet.
❒Sätt tillbaka batterifacket D inuti nyckeln och
lås den genom att vrida skruven C till
.
De urladdade batterierna är skadliga
för miljön och ska därför slängas i
motsvarande batteribehållare enligt
lagbestämmelserna eller överlämnas till
Lancias servicenät som tar hand
om bortskaffandet.
SAFE LOCK-ANORDNING
(berörda versioner och marknader)
Safe Lock är en säkerhetsfunktion som spärrar
handtagen inne i bilen och knappen för att låsa
och låsa upp dörrarna. Vi rekommenderar att du
aktiverar denna funktion varje gång du parkerar
bilen.
Aktivera anordningen
Anordningen aktiveras på alla dörrar genom att
trycka snabbt två gånger på knappen
på
nyckeln.
bild 14
L0F0189
28
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

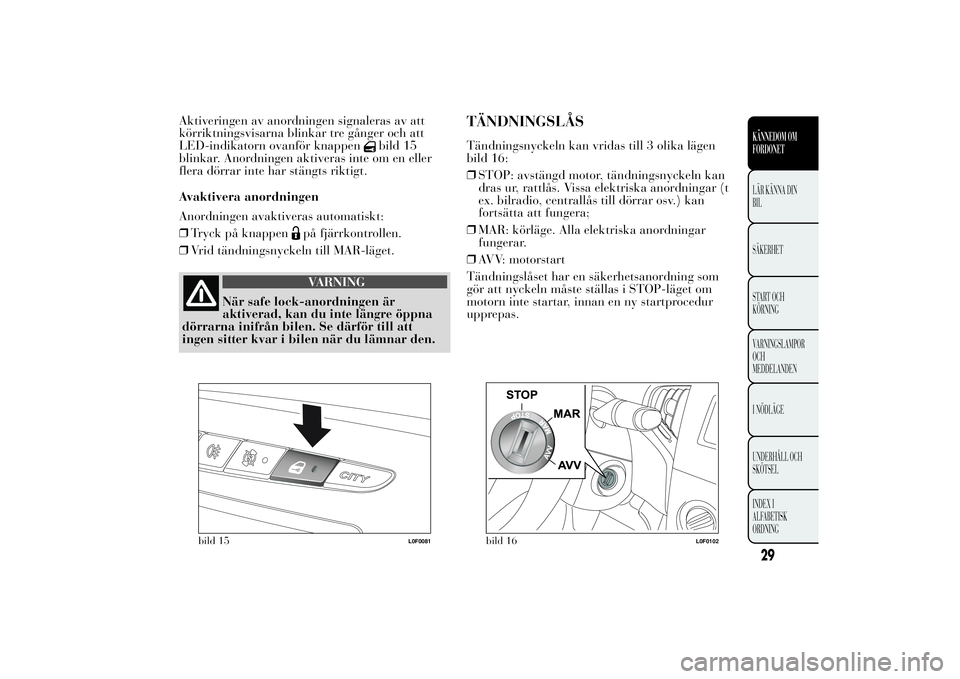

Aktiveringen av anordningen signaleras av att
körriktningsvisarna blinkar tre gånger och att
LED-indikatorn ovanför knappen
bild 15
blinkar. Anordningen aktiveras inte om en eller
flera dörrar inte har stängts riktigt.
Avaktivera anordningen
Anordningen avaktiveras automatiskt:
❒Tryck på knappen
på fjärrkontrollen.
❒Vrid tändningsnyckeln till MAR-läget.VARNING
När safe lock-anordningen är
aktiverad, kan du inte längre öppna
dörrarna inifrån bilen. Se därför till att
ingen sitter kvar i bilen när du lämnar den.
TÄNDNINGSLÅSTändningsnyckeln kan vridas till 3 olika lägen
bild 16:
❒STOP: avstängd motor, tändningsnyckeln kan
dras ur, rattlås. Vissa elektriska anordningar (t
ex. bilradio, centrallås till dörrar osv.) kan
fortsätta att fungera;
❒MAR: körläge. Alla elektriska anordningar
fungerar.
❒AVV: motorstart
Tändningslåset har en säkerhetsanordning som
gör att nyckeln måste ställas i STOP-läget om
motorn inte startar, innan en ny startprocedur
upprepas.
bild 15
L0F0081
bild 16
L0F0102
29KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

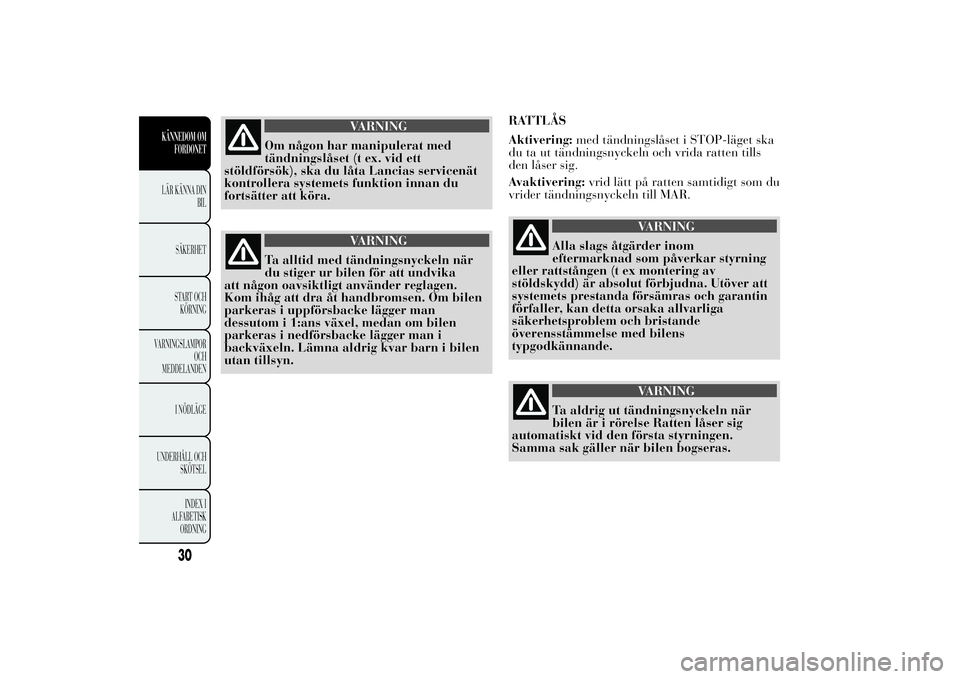

VARNING
Om någon har manipulerat med
tändningslåset (t ex. vid ett
stöldförsök), ska du låta Lancias servicenät
kontrollera systemets funktion innan du
fortsätter att köra.
VARNING
Ta alltid med tändningsnyckeln när
du stiger ur bilen för att undvika
att någon oavsiktligt använder reglagen.
Kom ihåg att dra åt handbromsen. Om bilen
parkeras i uppförsbacke lägger man
dessutom i 1:ans växel, medan om bilen
parkeras i nedförsbacke lägger man i
backväxeln. Lämna aldrig kvar barn i bilen
utan tillsyn.RATTLÅS
Aktivering:med tändningslåset i STOP-läget ska
du ta ut tändningsnyckeln och vrida ratten tills
den låser sig.
Avaktivering:vrid lätt på ratten samtidigt som du
vrider tändningsnyckeln till MAR.
VARNING
Alla slags åtgärder inom
eftermarknad som påverkar styrning
eller rattstången (t ex montering av
stöldskydd) är absolut förbjudna. Utöver att
systemets prestanda försämras och garantin
förfaller, kan detta orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
VARNING
Ta aldrig ut tändningsnyckeln när
bilen är i rörelse Ratten låser sig
automatiskt vid den första styrningen.
Samma sak gäller när bilen bogseras.
30
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

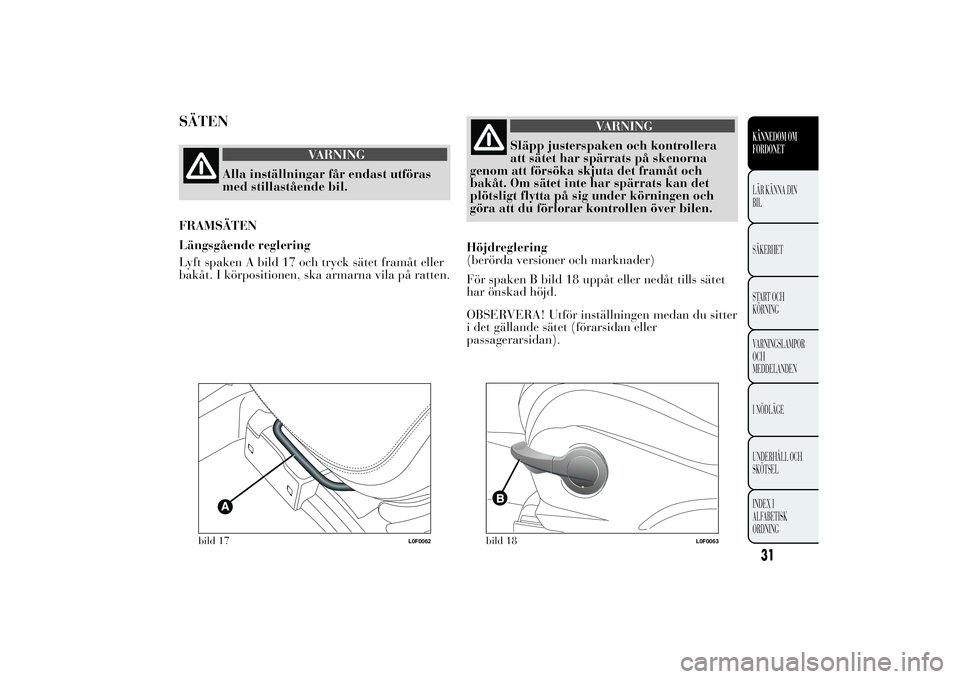

SÄTEN
VARNING
Alla inställningar får endast utföras
med stillastående bil.
FRAMSÄTEN
Längsgående reglering
Lyft spaken A bild 17 och tryck sätet framåt eller
bakåt. I körpositionen, ska armarna vila på ratten.
VARNING
Släpp justerspaken och kontrollera
att sätet har spärrats på skenorna
genom att försöka skjuta det framåt och
bakåt. Om sätet inte har spärrats kan det
plötsligt flytta på sig under körningen och
göra att du förlorar kontrollen över bilen.
Höjdreglering
(berörda versioner och marknader)
För spaken B bild 18 uppåt eller nedåt tills sätet
har önskad höjd.
OBSERVERA! Utför inställningen medan du sitter
i det gällande sätet (förarsidan eller
passagerarsidan).
bild 17
L0F0062
bild 18
L0F0063
31KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

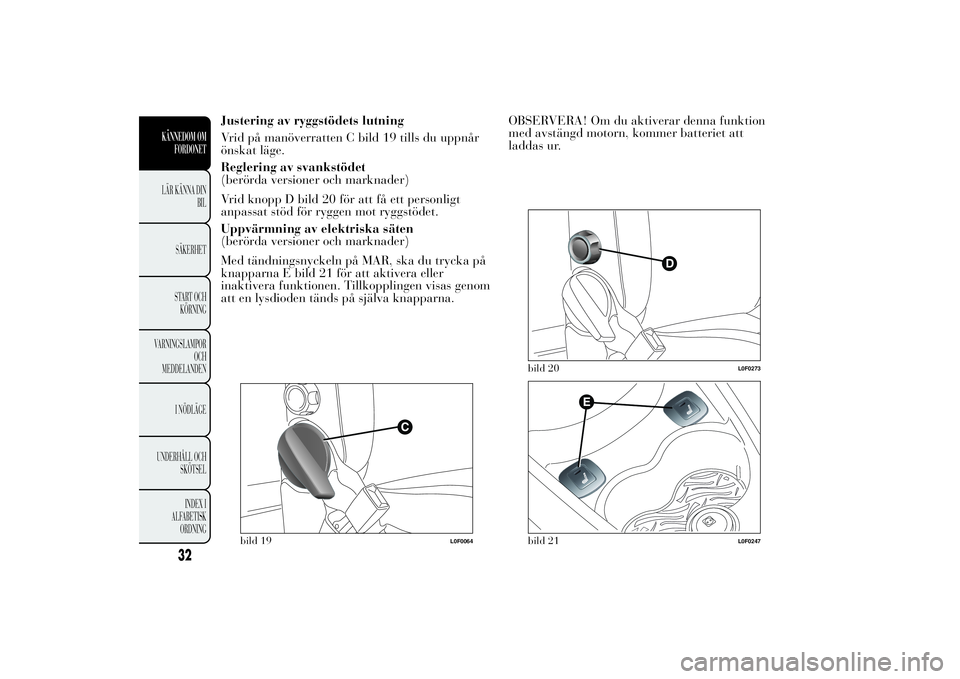

Justering av ryggstödets lutning
Vrid på manöverratten C bild 19 tills du uppnår
önskat läge.
Reglering av svankstödet
(berörda versioner och marknader)
Vrid knopp D bild 20 för att få ett personligt
anpassat stöd för ryggen mot ryggstödet.
Uppvärmning av elektriska säten
(berörda versioner och marknader)
Med tändningsnyckeln på MAR, ska du trycka på
knapparna E bild 21 för att aktivera eller
inaktivera funktionen. Tillkopplingen visas genom
att en lysdioden tänds på själva knapparna.OBSERVERA! Om du aktiverar denna funktion
med avstängd motorn, kommer batteriet att
laddas ur.
bild 19
L0F0064
bild 20
L0F0273
bild 21
L0F0247
32
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

HUVUDSTÖDFRAM
Huvudstöden kan höjdregleras. Gör på följande
sätt för att ställa in dem.
Reglering uppåt:lyft huvudstödet tills det
klickar på plats.
Reglering nedåt:tryck på knappen A bild 22 och
sänk huvudstödet.
"Anti-Whiplash"-anordning
Huvudstöden är utrustade med en Anti-Whiplash-
anordning, som kortar avståndet mellan huvudet
och huvudstödet vid en eventuell kollision
bakifrån, för att begränsa eventuella
pisksnärtskador.Det kan hända att huvudstödet rör sig något om
tryck utövas på ryggstödet med överkroppen eller
handen. Detta är normalt för systemet och inte
en felfunktion.
VARNING
Alla inställningar får endast utföras
med stillastående bil. Huvudstöden
ska ställas in så att huvudet, och inte
nacken, vilar mot det. Endast i detta fall ger
huvudstöden ett fullgott skydd.
VARNING
För att på bästa sätt utnyttja
huvudstödets skydd, reglera
ryggstödet så att bröstpartiet är rakt och
huvudet är så nära huvudstödet som möjligt.
bild 22
L0F0061
33KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

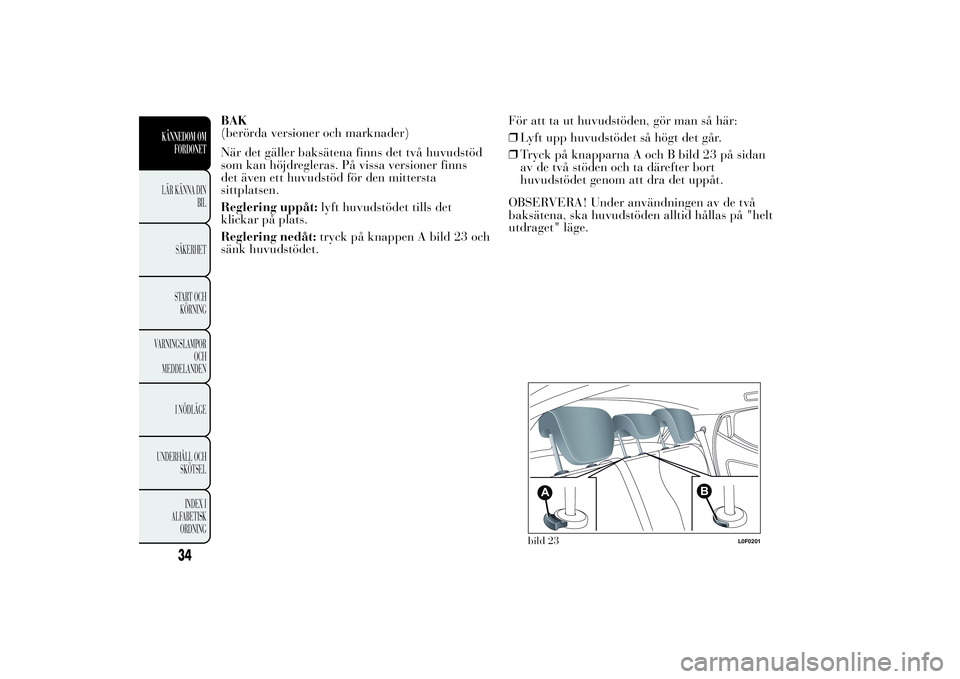

BAK
(berörda versioner och marknader)
När det gäller baksätena finns det två huvudstöd
som kan höjdregleras. På vissa versioner finns
det även ett huvudstöd för den mittersta
sittplatsen.
Reglering uppåt:lyft huvudstödet tills det
klickar på plats.
Reglering nedåt:tryck på knappen A bild 23 och
sänk huvudstödet.För att ta ut huvudstöden, gör man så här:
❒Lyft upp huvudstödet så högt det går.
❒Tryck på knapparna A och B bild 23 på sidan
av de två stöden och ta därefter bort
huvudstödet genom att dra det uppåt.
OBSERVERA! Under användningen av de två
baksätena, ska huvudstöden alltid hållas på "helt
utdraget" läge.
A
B
bild 23
L0F0201
34
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

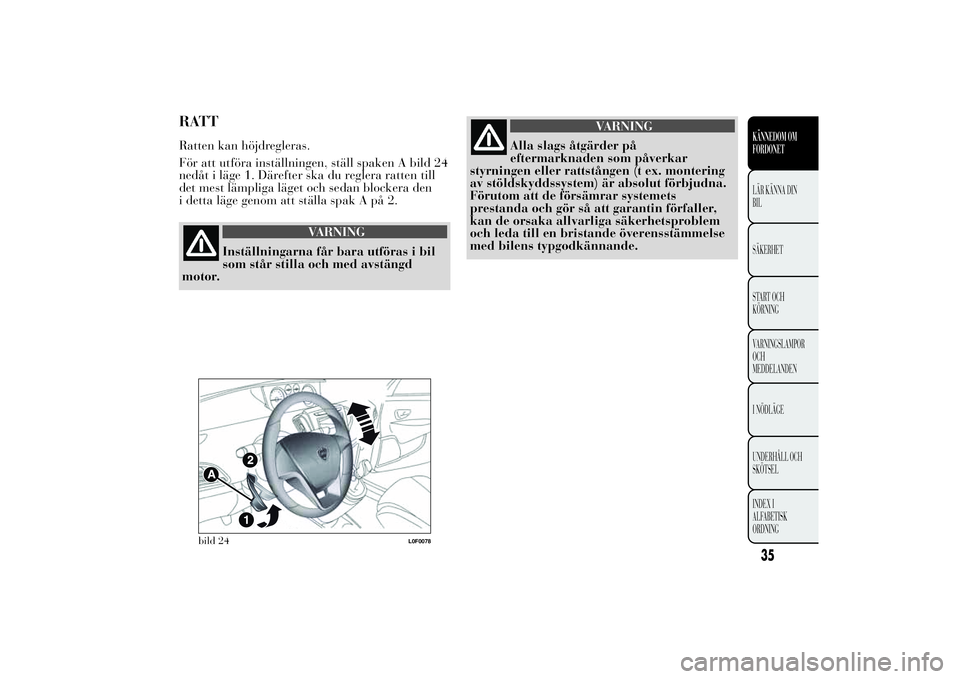

RATTRatten kan höjdregleras.
För att utföra inställningen, ställ spaken A bild 24
nedåt i läge 1. Därefter ska du reglera ratten till
det mest lämpliga läget och sedan blockera den
i detta läge genom att ställa spak A på 2.
VARNING
Inställningarna får bara utföras i bil
som står stilla och med avstängd
motor.
VARNING
Alla slags åtgärder på
eftermarknaden som påverkar
styrningen eller rattstången (t ex. montering
av stöldskyddssystem) är absolut förbjudna.
Förutom att de försämrar systemets
prestanda och gör så att garantin förfaller,
kan de orsaka allvarliga säkerhetsproblem
och leda till en bristande överensstämmelse
med bilens typgodkännande.
bild 24
L0F0078
35KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

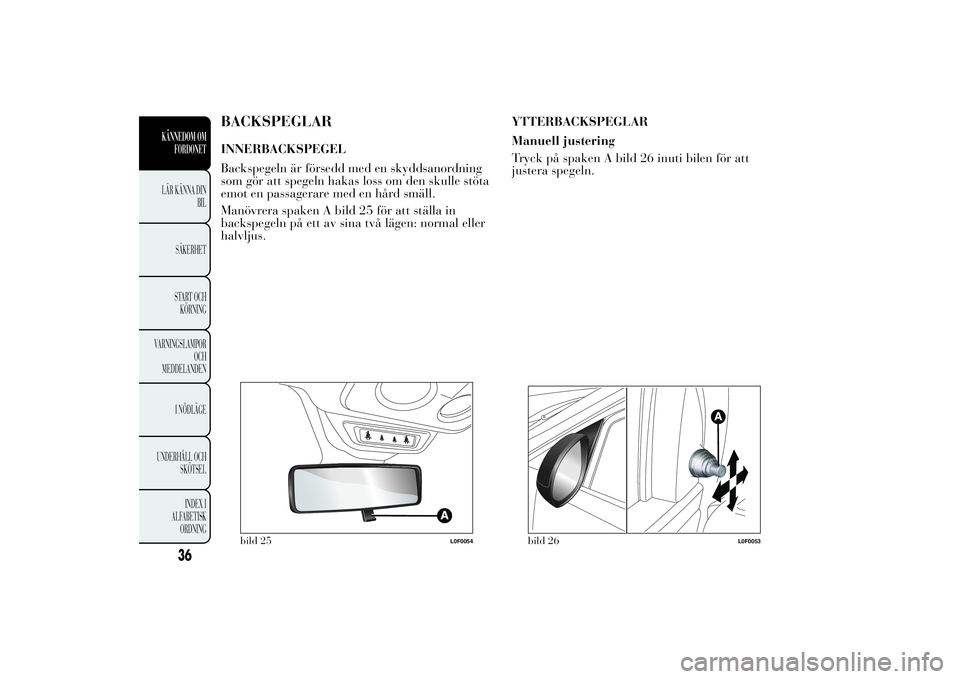

BACKSPEGLARINNERBACKSPEGEL
Backspegeln är försedd med en skyddsanordning
som gör att spegeln hakas loss om den skulle stöta
emot en passagerare med en hård smäll.
Manövrera spaken A bild 25 för att ställa in
backspegeln på ett av sina två lägen: normal eller
halvljus.YTTERBACKSPEGLAR
Manuell justering
Tryck på spaken A bild 26 inuti bilen för att
justera spegeln.
bild 25
L0F0054
bild 26
L0F0053
36
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
