DASHBOARDKASTVERLICHTING
Ga als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het
lampje A fig. 150;
❒open het deksel B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A door eerst het
lampje aan een zijde correct te monteren en
vervolgens de andere zijde ervan aan te
drukken, zodat het hoorbaar vastklikt.
ZEKERINGEN VERVANGENALGEMENE INFORMATIE
Het elektrische systeem wordt beveiligd door
zekeringen: bij een storing of bij oneigenlijk
gebruik van het systeem brandt de zekering door.
Controleer eerst of de zekering is doorgebrand
wanneer een elektrisch onderdeel niet meer werkt:
de geleidende band A fig. 151 mag niet
onderbroken zijn. Als dit wel het geval is, dan
moet de zekering worden vervangen door een
nieuw exemplaar met dezelfde stroomsterkte
(zelfde kleur).
B = zekering intact;
C = zekering met doorgebrande geleidende band.
Neem het tangetje D uit de zekeringenkast op
de linkerzijde van het dashboard om de
zekeringen te vervangen.
fig. 150
L0F0065
fig. 151
L0F0005
197WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Voor een overzicht van de zekeringen wordt
verwezen naar de zekeringentabel in de volgende
pagina’s.
BELANGRIJK
Als de zekering opnieuw doorbrandt,
neem contact op met het Lancia
Servicenetwerk.
BELANGRIJK
Vervang een doorgrande zekering
nooit door metalen draden of ander
materiaal.
BELANGRIJK
Vervang een zekering nooit door een
exemplaar met een hogere
stroomsterkte (ampère); BRANDGEVAAR
BELANGRIJK
Als een hoofdzekering (MEGA-FUSE,
MIDIFUSE, MAXI-FUSE) doorbrandt,
neem dan contact op met het Lancia
Servicenetwerk.
BELANGRIJK
Alvorens een zekering te vervangen,
moet men controleren of de
contactsleutel uit het slot is genomen en of
alle stroomverbruikers uit staan en/of zijn
uitgeschakeld.
BELANGRIJK
Als een hoofdzekering voor
veiligheidsinrichtingen
(airbagsysteem, remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of
stuurinrichting doorbrandt, neem dan
contact op met het Lancia Servicenetwerk.
198WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Op het deksel zijn de identificatienummers van de
elektrische onderdelen die met de zekeringen
overeenkomen aangegeven. Zorg na vervanging
van de zekering voor een correcte montage van het
deksel C op de zekeringenkast.
Als de motorruimte moet worden
schoongewassen, voorkom dan dat de
waterstraal van de spuit rechtstreeks
op de zekeringenkast in de motorruimte komt.
fig. 152
L0F0170
fig. 153
L0F0094
199WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
TOEGANG TOT DE ZEKERINGEN
Zekeringenkast in de motorruimte
Deze zekeringenkast bevindt zich naast de accu
fig. 154: ga voor toegang tot de zekeringen als
volgt te werk:
❒plaats het deksel A fig. 152 opzij;
❒draai schroef A fig. 153los, maak de lipjes B los
en verwijder deksel C door het naar boven te
trekken.

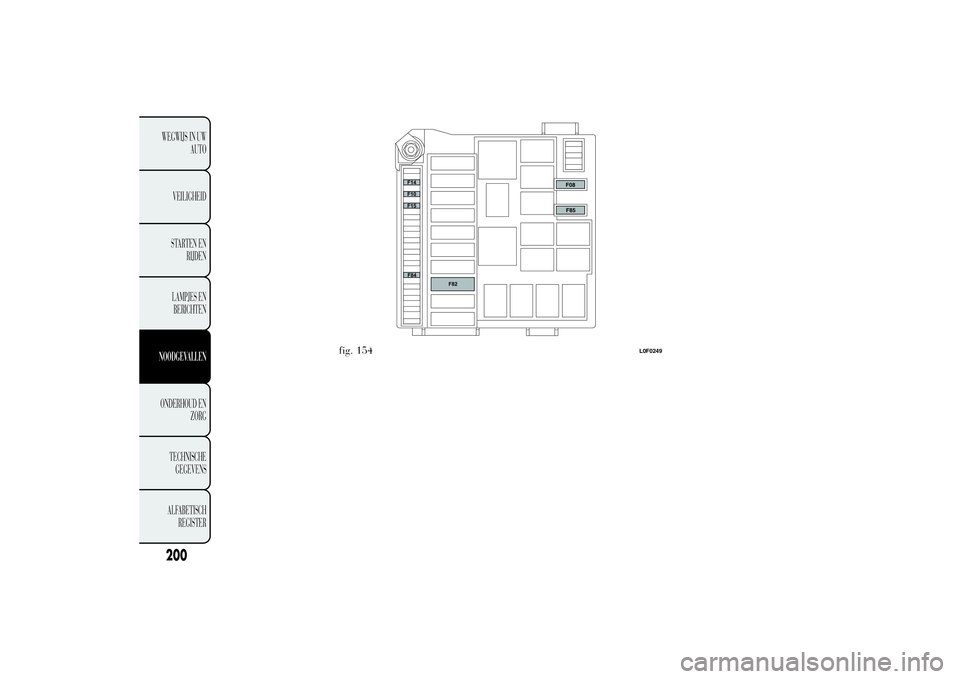

fig. 154
