Lancia Ypsilon 2014 Návod k použití a údržbě (in Czech)

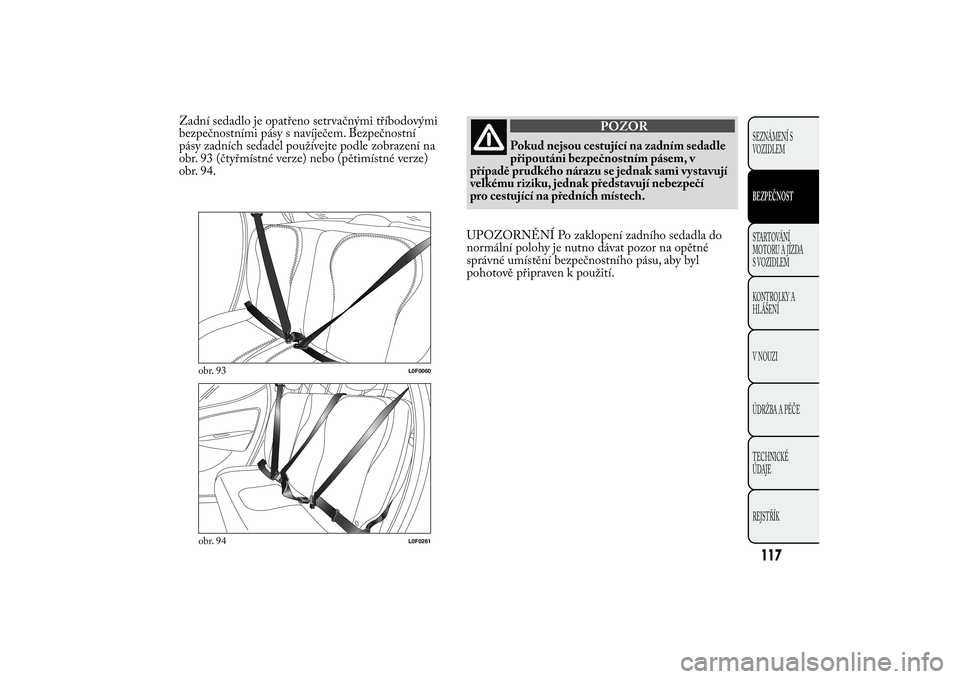

Zadní sedadlo je opatřeno setrvačnými tříbodovými
bezpečnostními pásy s navíječem. Bezpečnostní
pásy zadních sedadel používejte podle zobrazení na
obr. 93 (čtyřmístné verze) nebo (pětimístné verze)
obr. 94.
POZOR
Pokud nejsou cestující na zadním sedadle
připoutáni bezpečnostním pásem, v
případě prudkého nárazu se jednak sami vystavují
velkému riziku, jednak představují nebezpečí
pro cestující na předních místech.
UPOZORNĚNÍ Po zaklopení zadního sedadla do
normální polohy je nutno dávat pozor na opětné
správné umístění bezpečnostního pásu, aby byl
pohotově připraven k použití.
obr. 93
L0F0060
obr. 94
L0F0261
117SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Prostřední zadní bezpečnostní pás je
osazen sponou obr. 95. Nepoužívejte pás
bez zapnutí spony. V takovém případě hrozí při
nehodě vážné riziko zranění nebo smrti. Před
použitím pásu zkontrolujte, zda je spona řádně
zapnutá.
SYSTÉM A S.B.R.(Seat Belt Reminder)Toto zařízení rozblikáním kontrolky
na přístrojové
desce a přerušovanou zvukovou výstrahou upozorní
řidiče a cestujícího na předním sedadle, že nemají
zapnuté bezpečnostní pásy.
Nad vnitřním zpětným zrcátkem obr. 96 (čtyřmístné
verze) nebo obr. 97 (pětimístné verze) je instalováno
osazení, které vizuálně a akusticky upozorňuje, že
přední cestující nemají zapnutý bezpečnostní pás.
U příslušné verze vozidla se pro trvalé vypnutí
systému S.B.R. obraťte na autorizovaný servis Lancia.
Systém je pak možné znovu zapnout pouze v
nastavovacím menu displeje (viz kapitolu "Seznámení
s vozidlem").
Kontrolky mohou být červené a zelené a fungují
takto:
Čtyřmístné verze
❒1 = levé přední sedadlo (signalizuje stav u řidiče u
verzí s levostranným řízením);
❒2 = levé zadní sedadlo (spolucestující);
❒3 = pravé zadní sedadlo (spolucestující);
❒4 = pravé přední sedadlo (signalizuje stav u
spolucestujícího u verzí s levostranným řízením).
obr. 95
L0F0260
118SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

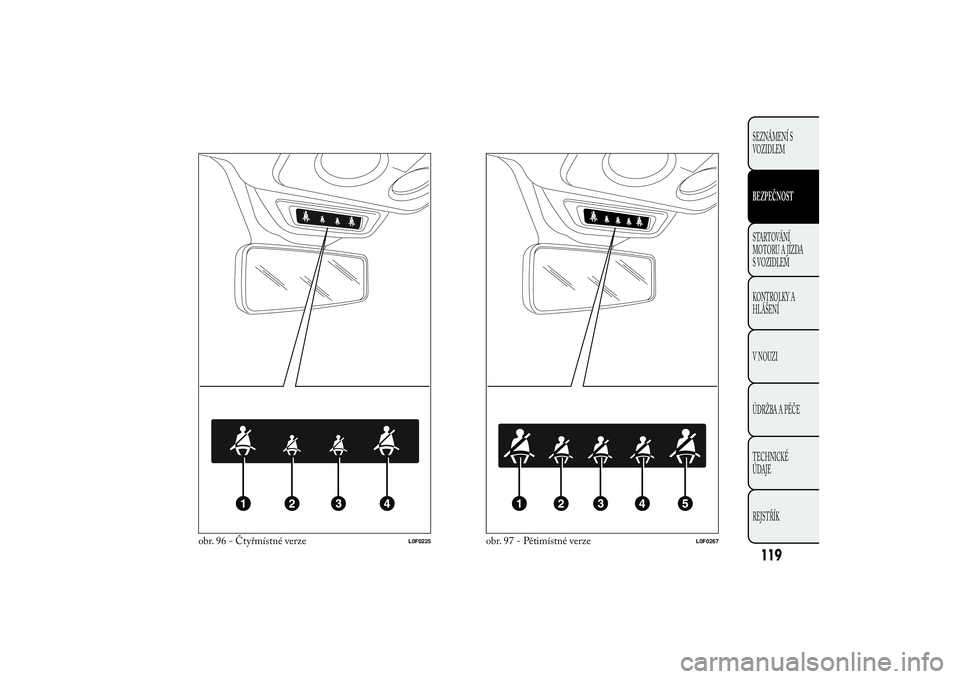

obr. 96 - Čtyřmístné verze
L0F0225
obr. 97 - Pětimístné verze
L0F0267
119SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

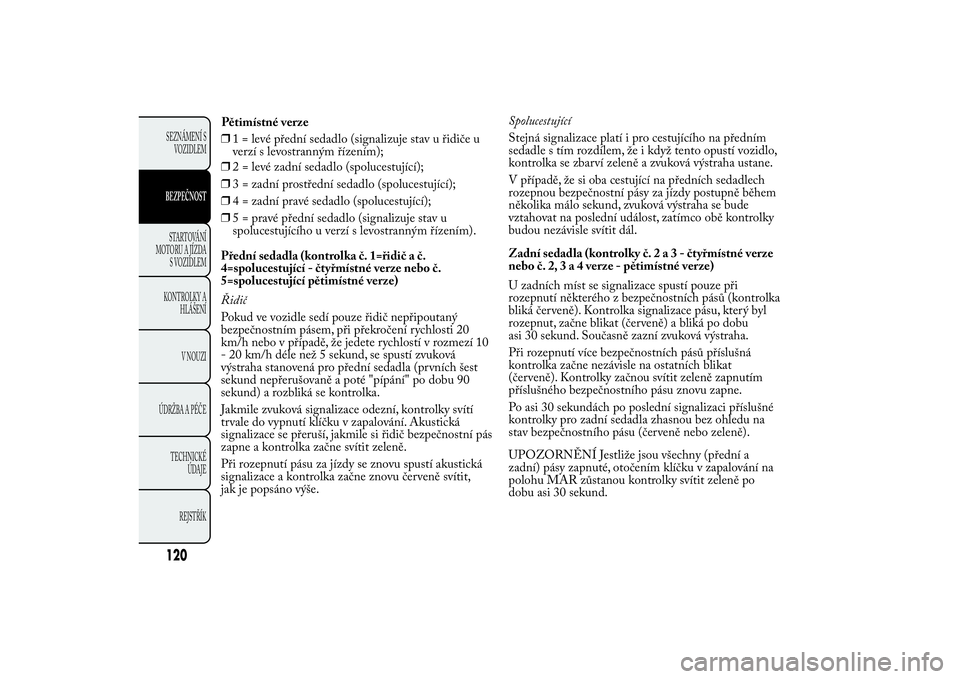

❒2 = levé zadní sedadlo (spolucestující);
❒3 = zadní prostřední sedadlo (spolucestující);
❒4 = zadní pravé sedadlo (spolucestující);
❒5 = pravé přední sedadlo (signalizuje stav u
spolucestujícího u verzí s levostranným řízením).
Přední sedadla (kontrolka č. 1=řidič a č.
4=spolucestující - čtyřmístné verze nebo č.
5=spolucestující pětimístné verze)
Řidič
Pokud ve vozidle sedí pouze řidič nepřipoutaný
bezpečnostním pásem, při překročení rychlosti 20
km/h nebo v případě, že jedete rychlostí v rozmezí 10
- 20 km/h déle než 5 sekund, se spustí zvuková
výstraha stanovená pro přední sedadla (prvních šest
sekund nepřerušovaně a poté "pípání" po dobu 90
sekund) a rozbliká se kontrolka.
Jakmile zvuková signalizace odezní, kontrolky svítí
trvale do vypnutí klíčku v zapalování. Akustická
signalizace se přeruší, jakmile si řidič bezpečnostní pás
zapne a kontrolka začne svítit zeleně.
Při rozepnutí pásu za jízdy se znovu spustí akustická
signalizace a kontrolka začne znovu červeně svítit,
jak je popsáno výše.Spolucestující
Stejná signalizace platí i pro cestujícího na předním
sedadle s tím rozdílem, že i když tento opustí vozidlo,
kontrolka se zbarví zeleně a zvuková výstraha ustane.
V případě, že si oba cestující na předních sedadlech
rozepnou bezpečnostní pásy za jízdy postupně během
několika málo sekund, zvuková výstraha se bude
vztahovat na poslední událost, zatímco obě kontrolky
budou nezávisle svítit dál.
Zadní sedadla (kontrolky č.2a3-čtyřmístné verze
nebo č. 2,3a4verze-pětimístné verze)
U zadních míst se signalizace spustí pouze při
rozepnutí některého z bezpečnostních pásů (kontrolka
bliká červeně). Kontrolka signalizace pásu, který byl
rozepnut, začne blikat (červeně) a bliká po dobu
asi 30 sekund. Současně zazní zvuková výstraha.
Při rozepnutí více bezpečnostních pásů příslušná
kontrolka začne nezávisle na ostatních blikat
(červeně). Kontrolky začnou svítit zeleně zapnutím
příslušného bezpečnostního pásu znovu zapne.
Po asi 30 sekundách po poslední signalizaci příslušné
kontrolky pro zadní sedadla zhasnou bez ohledu na
stav bezpečnostního pásu (červeně nebo zeleně).
UPOZORNĚNÍ Jestliže jsou všechny (přední a
zadní) pásy zapnuté, otočením klíčku v zapalování na
polohu MAR zůstanou kontrolky svítit zeleně po
dobu asi 30 sekund.
120SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
❒1 = levé přední sedadlo (signalizuje stav u řidiče u
verzí s levostranným řízením); Pětimístné verze

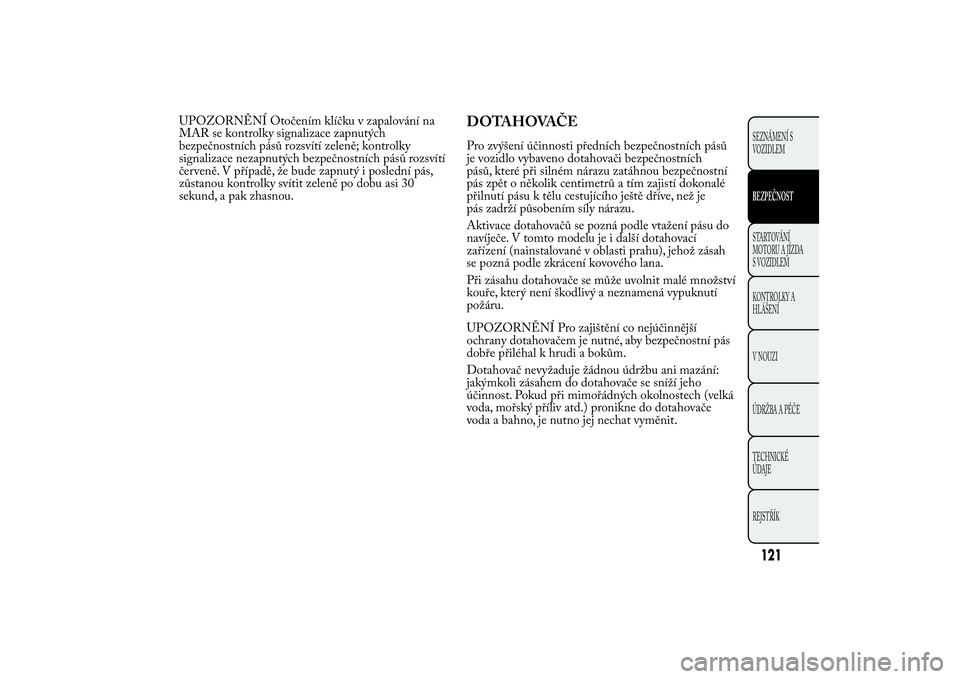

UPOZORNĚNÍ Otočením klíčku v zapalování na
MAR se kontrolky signalizace zapnutých
bezpečnostních pásů rozsvítí zeleně; kontrolky
signalizace nezapnutých bezpečnostních pásů rozsvítí
červeně. V případě, že bude zapnutý i poslední pás,
zůstanou kontrolky svítit zeleně po dobu asi 30
sekund, a pak zhasnou.
DOTAHOVAČEPro zvýšení účinnosti předních bezpečnostních pásů
je vozidlo vybaveno dotahovači bezpečnostních
pásů, které při silném nárazu zatáhnou bezpečnostní
pás zpět o několik centimetrů a tím zajistí dokonalé
přilnutí pásu k tělu cestujícího ještě dříve, než je
pás zadrží působením síly nárazu.
Aktivace dotahovačů se pozná podle vtažení pásu do
navíječe. V tomto modelu je i další dotahovací
zařízení (nainstalované v oblasti prahu), jehož zásah
se pozná podle zkrácení kovového lana.
Při zásahu dotahovače se může uvolnit malé množství
kouře, který není škodlivý a neznamená vypuknutí
požáru.
UPOZORNĚNÍ Pro zajištění co nejúčinnější
ochrany dotahovačem je nutné, aby bezpečnostní pás
dobře přiléhal k hrudi a bokům.
Dotahovač nevyžaduje žádnou údržbu ani mazání:
jakýmkoli zásahem do dotahovače se sníží jeho
účinnost. Pokud při mimořádných okolnostech (velká
voda, mořský příliv atd.) pronikne do dotahovače
voda a bahno, je nutno jej nechat vyměnit.
121SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

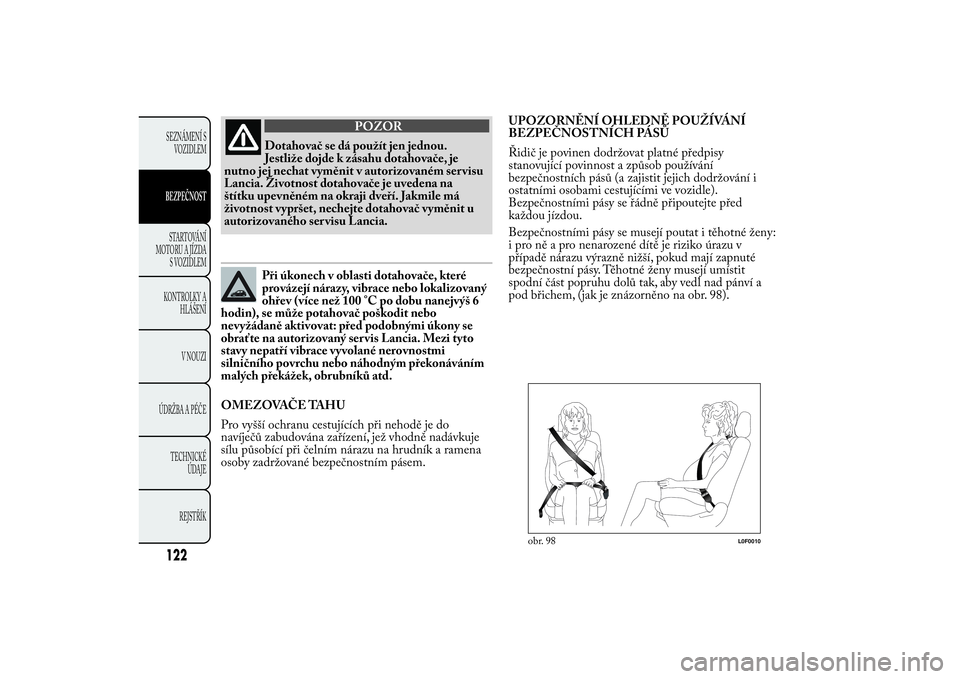

POZOR
Dotahovač se dá použít jen jednou.
Jestliže dojde k zásahu dotahovače, je
nutno jej nechat vyměnit v autorizovaném ser visu
Lancia. Životnost dotahovače je uvedena na
štítku upevněném na okraji dveří. Jakmile má
životnost vypršet, nechejte dotahovač vyměnit u
autorizovaného ser visu Lancia.Při úkonech v oblasti dotahovače, které
provázejí nárazy, vibrace nebo lokalizovaný
ohřev (více než 100 °C po dobu nanejvýš 6
hodin), se může potahovač poškodit nebo
nevyžádaně aktivovat: před podobnými úkony se
obraťte na autorizovaný ser vis Lancia. Mezi tyto
stavy nepatří vibrace vyvolané nerovnostmi
silničního povrchu nebo náhodným překonáváním
malých překážek, obrubníků atd.
OMEZOVAČE TAHU
Pro vyšší ochranu cestujících při nehodě je do
navíječů zabudována zařízení, jež vhodně nadávkuje
sílu působící při čelním nárazu na hrudník a ramena
osoby zadržované bezpečnostním pásem.UPOZORNĚNÍ OHLEDNĚ POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné předpisy
stanovující povinnost a způsob používání
bezpečnostních pásů (a zajistit jejich dodržování i
ostatními osobami cestujícími ve vozidle).
Bezpečnostními pásy se řádně připoutejte před
každou jízdou.
Bezpečnostními pásy se musejí poutat i těhotné ženy:
i pro ně a pro nenarozené dítě je riziko úrazu v
případě nárazu výrazně nižší, pokud mají zapnuté
bezpečnostní pásy. Těhotné ženy musejí umístit
spodní část popruhu dolů tak, aby vedl nad pánví a
pod břichem, (jak je znázorněno na obr. 98).
obr. 98
L0F0010
122SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

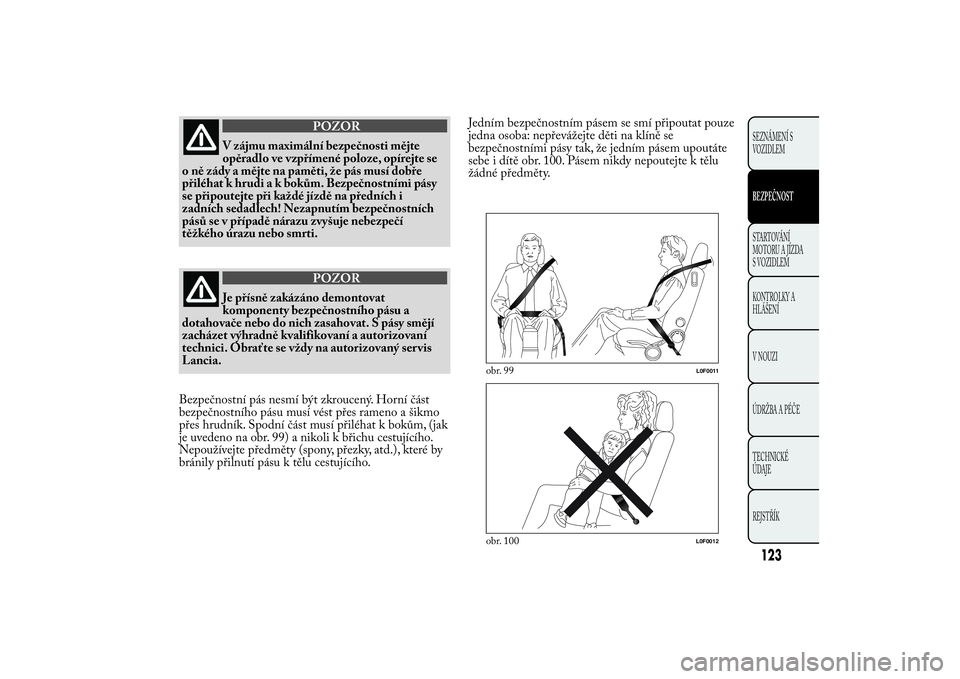

POZOR
V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se
o ně zády a mějte na paměti, že pás musí dobře
přiléhat k hrudiakbokům. Bezpečnostními pásy
se připoutejte při každé jízdě na předních i
zadních sedadlech! Nezapnutím bezpečnostních
pásů se v případě nárazu zvyšuje nebezpečí
těžkého úrazu nebo smrti.
POZOR
Je přísně zakázáno demontovat
komponenty bezpečnostního pásu a
dotahovače nebo do nich zasahovat. S pásy smějí
zacházet výhradně kvalifikovaní a autorizovaní
technici. Obraťte se vždy na autorizovaný ser vis
Lancia.
Bezpečnostní pás nesmí být zkroucený. Horní část
bezpečnostního pásu musí vést přes rameno a šikmo
přes hrudník. Spodní část musí přiléhat k bokům, (jak
je uvedeno na obr. 99) a nikoli k břichu cestujícího.
Nepoužívejte předměty (spony, přezky, atd.), které by
bránily přilnutí pásu k tělu cestujícího.Jedním bezpečnostním pásem se smí připoutat pouze
jedna osoba: nepřevážejte děti na klíně se
bezpečnostními pásy tak, že jedním pásem upoutáte
sebe i dítě obr. 100. Pásem nikdy nepoutejte k tělu
žádné předměty.
obr. 99
L0F0011
obr. 100
L0F0012
123SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

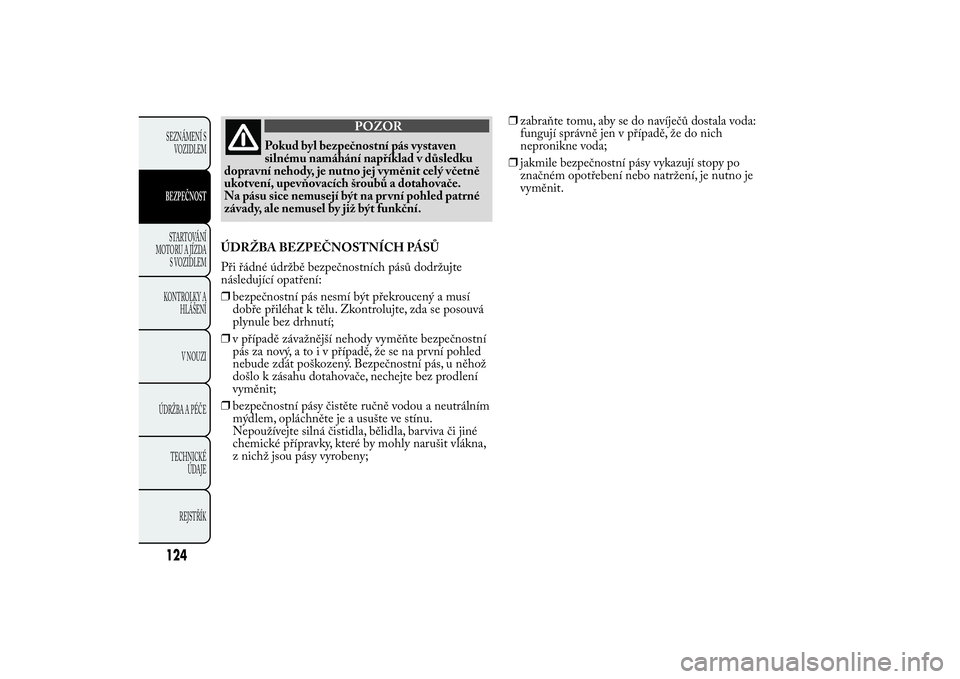

POZOR
Pokud byl bezpečnostní pás vystaven
silnému namáhání například v důsledku
dopravní nehody, je nutno jej vyměnit celý včetně
ukotvení, upevňovacích šroubů a dotahovače.
Na pásu sice nemusejí být na pr vní pohled patrné
závady, ale nemusel by již být funkční.
ÚDRŽBA BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů dodržujte
následující opatření:
❒bezpečnostní pás nesmí být překroucený a musí
dobře přiléhat k tělu. Zkontrolujte, zda se posouvá
plynule bez drhnutí;
❒v případě závažnější nehody vyměňte bezpečnostní
pás za nový, a to i v případě, že se na první pohled
nebude zdát poškozený. Bezpečnostní pás, u něhož
došlo k zásahu dotahovače, nechejte bez prodlení
vyměnit;
❒bezpečnostní pásy čistěte ručně vodou a neutrálním
mýdlem, opláchněte je a usušte ve stínu.
Nepoužívejte silná čistidla, bělidla, barviva či jiné
chemické přípravky, které by mohly narušit vlákna,
z nichž jsou pásy vyrobeny;❒zabraňte tomu, aby se do navíječů dostala voda:
fungují správně jen v případě, že do nich
nepronikne voda;
❒jakmile bezpečnostní pásy vykazují stopy po
značném opotřebení nebo natržení, je nutno je
vyměnit.
124SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

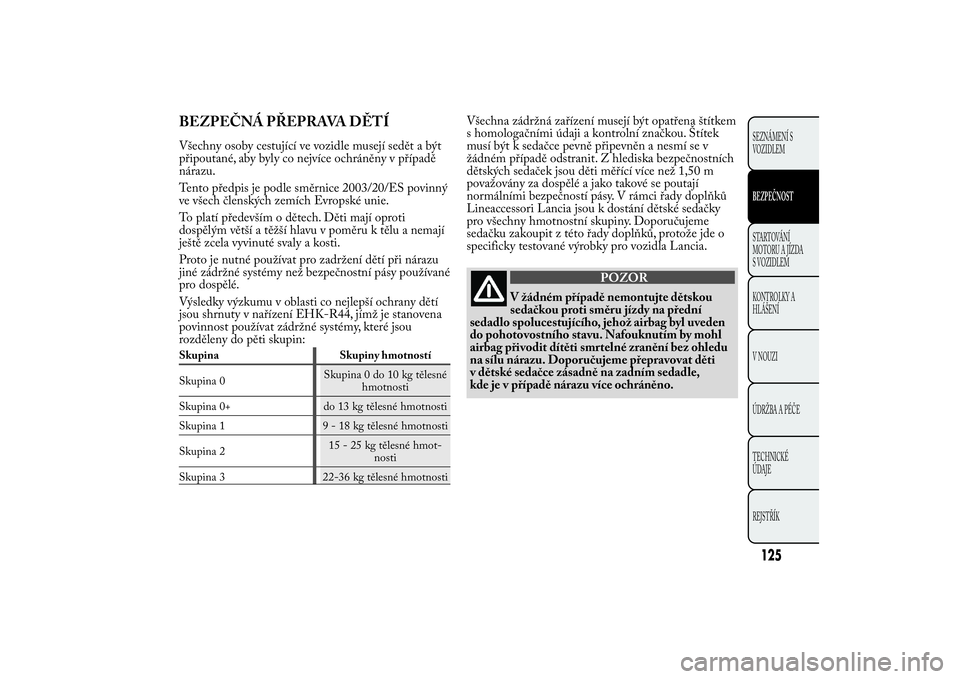

BEZPEČNÁ PŘEPRAVA DĚTÍVšechny osoby cestující ve vozidle musejí sedět a být
připoutané, aby byly co nejvíce ochráněny v případě
nárazu.
Tento předpis je podle směrnice 2003/20/ES povinný
ve všech členských zemích Evropské unie.
To platí především o dětech. Děti mají oproti
dospělým větší a těžší hlavu v poměru k tělu a nemají
ještě zcela vyvinuté svaly a kosti.
Proto je nutné používat pro zadržení dětí při nárazu
jiné zádržné systémy než bezpečnostní pásy používané
pro dospělé.
Výsledky výzkumu v oblasti co nejlepší ochrany dětí
jsou shrnuty v nařízení EHK-R44, jímž je stanovena
povinnost používat zádržné systémy, které jsou
rozděleny do pěti skupin:Skupina Skupiny hmotností
Skupina 0Skupina 0 do 10 kg tělesné
hmotnosti
Skupina 0+ do 13 kg tělesné hmotnosti
Skupina 1 9 - 18 kg tělesné hmotnosti
Skupina 215 - 25 kg tělesné hmot-
nosti
Skupina 3 22-36 kg tělesné hmotnosti
Všechna zádržná zařízení musejí být opatřena štítkem
s homologačními údaji a kontrolní značkou. Štítek
musí být k sedačce pevně připevněn a nesmí se v
žádném případě odstranit. Z hlediska bezpečnostních
dětských sedaček jsou děti měřící více než 1,50 m
považovány za dospělé a jako takové se poutají
normálními bezpečností pásy. V rámci řady doplňků
Lineaccessori Lancia jsou k dostání dětské sedačky
pro všechny hmotnostní skupiny. Doporučujeme
sedačku zakoupit z této řady doplňků, protože jde o
specificky testované výrobky pro vozidla Lancia.
POZOR
V žádném případě nemontujte dětskou
sedačkou proti směru jízdy na přední
sedadlo spolucestujícího, jehož airbag byl uveden
do pohotovostního stavu. Nafouknutím by mohl
airbag přivodit dítěti smrtelné zranění bez ohledu
na sílu nárazu. Doporučujeme přepravovat děti
v dětské sedačce zásadně na zadním sedadle,
kde je v případě nárazu více ochráněno.
125SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

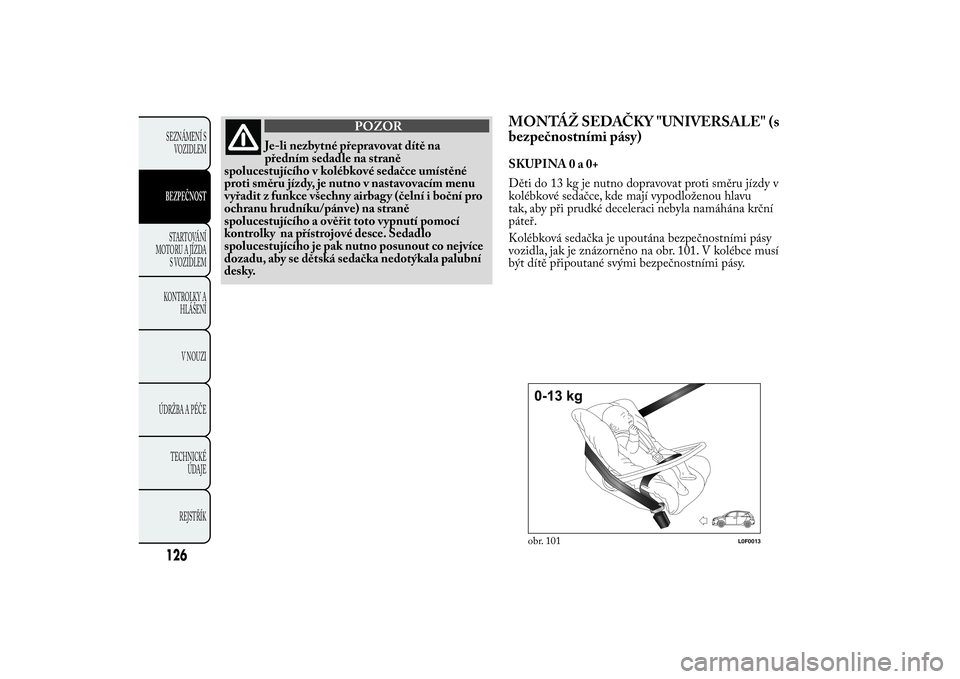

POZOR
Je-li nezbytné přepravovat dítě na
předním sedadle na straně
spolucestujícího v kolébkové sedačce umístěné
proti směru jízdy, je nutno v nastavovacím menu
vyřadit z funkce všechny airbagy (čelní i boční pro
ochranu hrudníku/pánve) na straně
spolucestujícího a ověřit toto vypnutí pomocí
kontrolky na přístrojové desce. Sedadlo
spolucestujícího je pak nutno posunout co nejvíce
dozadu, aby se dětská sedačka nedotýkala palubní
desky.
MONTÁŽ SEDAČKY "UNIVERSALE" (s
bezpečnostními pásy)SKUPINA0a0+
Děti do 13 kg je nutno dopravovat proti směru jízdy v
kolébkové sedačce, kde mají vypodloženou hlavu
tak, aby při prudké deceleraci nebyla namáhána krční
páteř.
Kolébková sedačka je upoutána bezpečnostními pásy
vozidla, jak je znázorněno na obr. 101. V kolébce musí
být dítě připoutané svými bezpečnostními pásy.
obr. 101
L0F0013
126SEZNÁMENÍ S
VOZIDLEMBEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
