Lancia Ypsilon 2014 Návod k použití a údržbě (in Czech)

❒kontrola stavu nabití a hladiny elektrolytu baterie;
❒vizuální kontrola stavu hnacích řemenů
příslušenství;
❒kontrola a případná výměna motorového oleje a
olejového filtru;
❒kontrola a případná výměna pylového filtru;
❒kontrola a případná výměna vzduchového filtru.

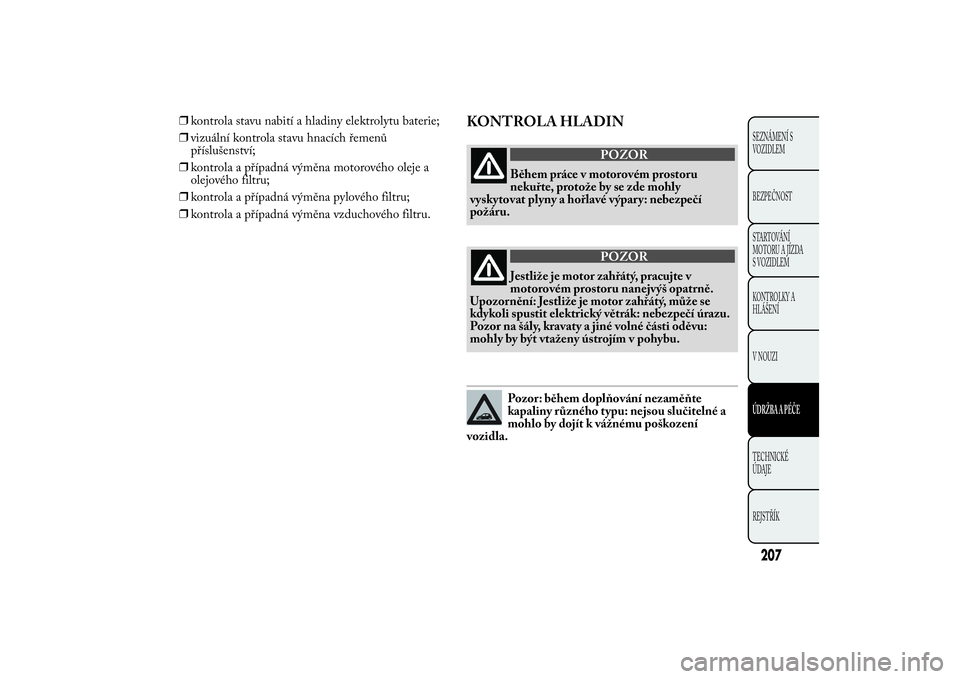

KONTROLA HLADIN
POZOR
Během práce v motorovém prostoru
nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary: nebezpečí
požáru.
POZOR
Jestliže je motor zahřátý, pracujte v
motorovém prostoru nanejvýš opatrně.
Upozornění: Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák: nebezpečí úrazu.
Pozor na šály, kravaty a jiné volné části oděvu:
mohly by být vtaženy ústrojím v pohybu.Pozor: během doplňování nezaměňte
kapaliny různého typu: nejsou slučitelné a
mohlo by dojít k vážnému poškození
vozidla.
207SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČETECHNICKÉ
ÚDAJE
REJSTŘÍK

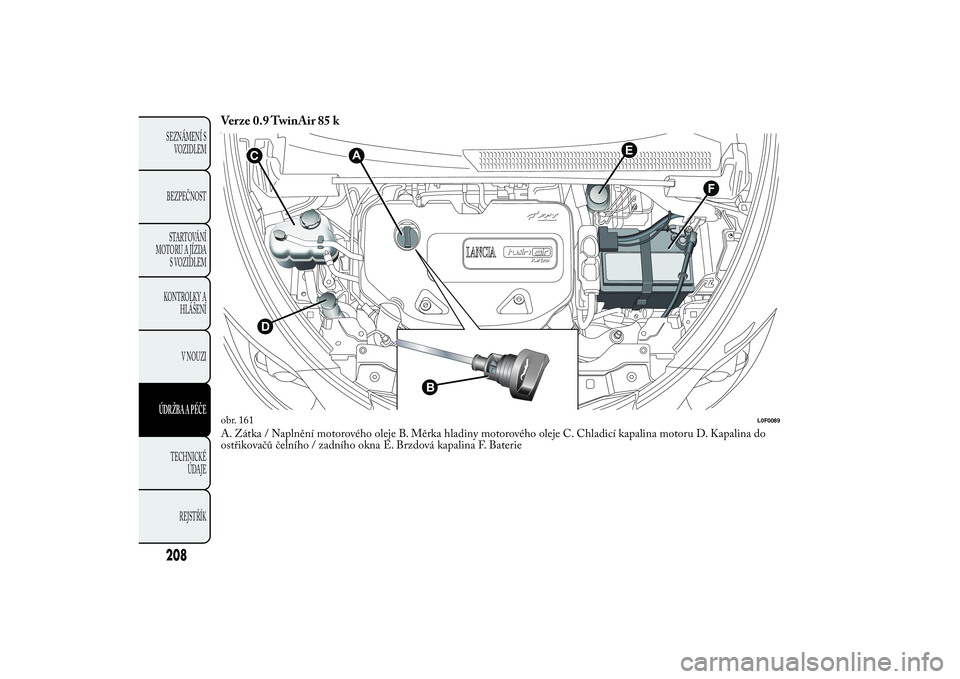

Verze 0.9 TwinAir 85 kA. Zátka / Naplnění motorového oleje B. Měrka hladiny motorového oleje C. Chladicí kapalina motoru D. Kapalina do
ostřikovačů čelního / zadního okna E. Brzdová kapalina F. Baterie
F
E
CD
B
A
obr. 161
L0F0089
208SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

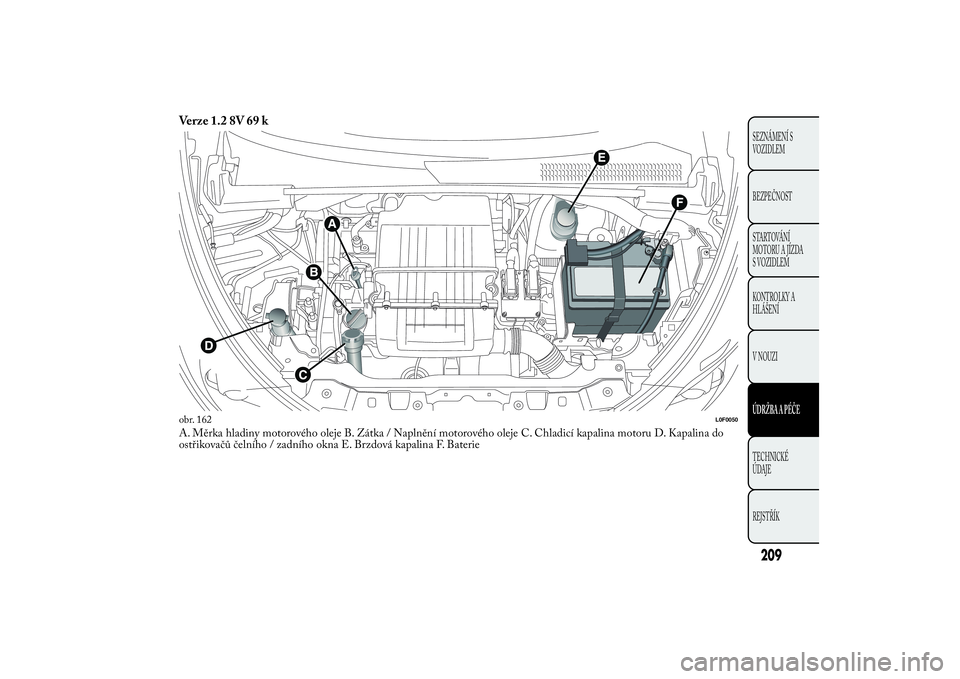

Verze 1.2 8V 69 kA. Měrka hladiny motorového oleje B. Zátka / Naplnění motorového oleje C. Chladicí kapalina motoru D. Kapalina do
ostřikovačů čelního / zadního okna E. Brzdová kapalina F. Baterieobr. 162
L0F0050
209SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČETECHNICKÉ
ÚDAJE
REJSTŘÍK

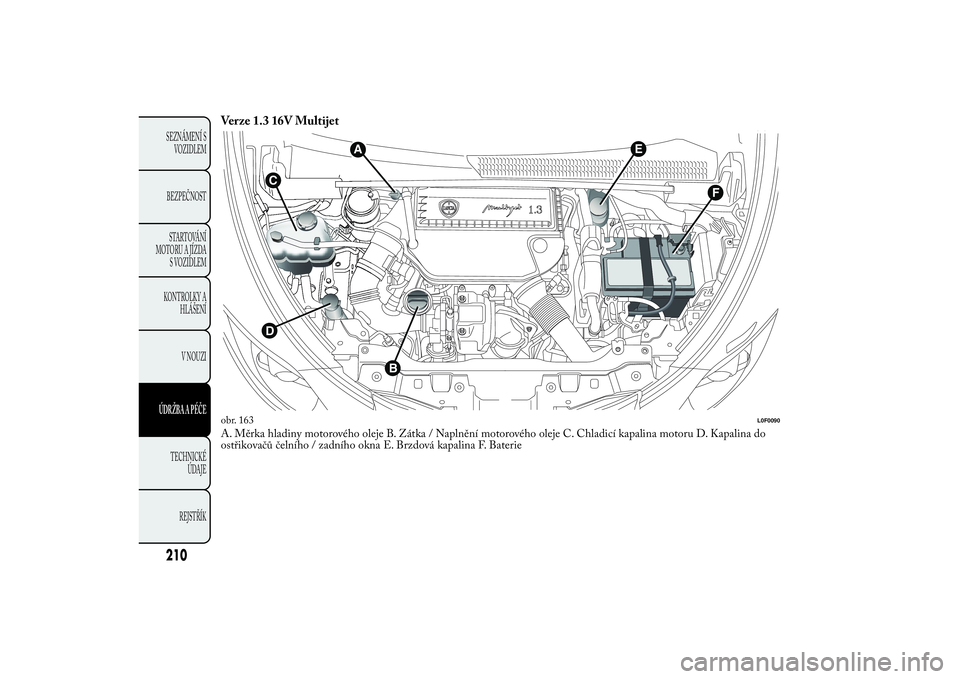

Verze 1.3 16V MultijetA. Měrka hladiny motorového oleje B. Zátka / Naplnění motorového oleje C. Chladicí kapalina motoru D. Kapalina do
ostřikovačů čelního / zadního okna E. Brzdová kapalina F. Baterie
E
A
CD
B
F
obr. 163
L0F0090
210SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

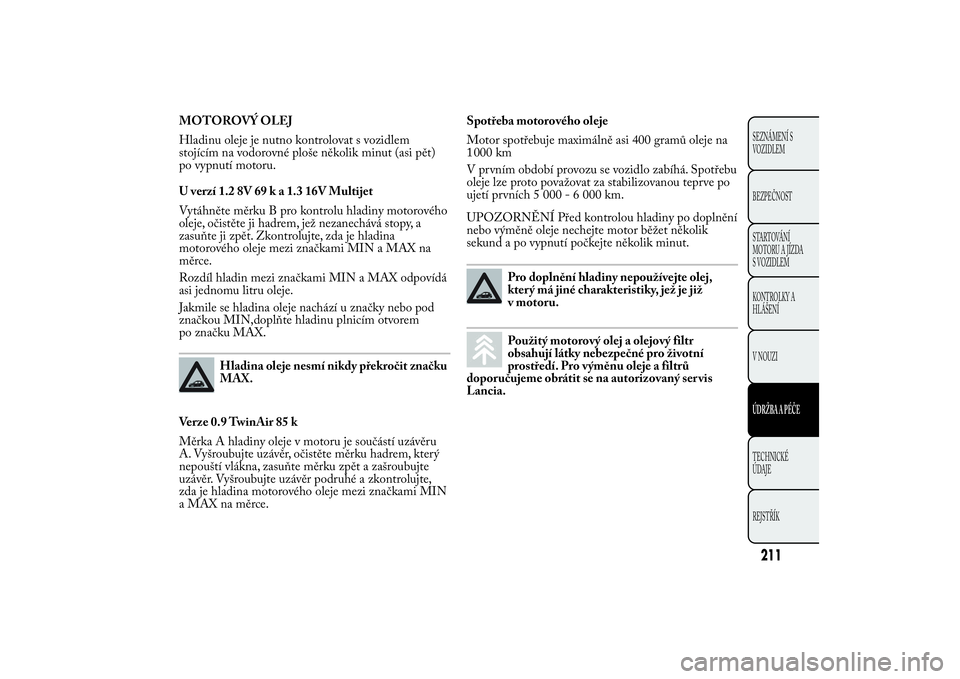

MOTOROVÝ OLEJ
Hladinu oleje je nutno kontrolovat s vozidlem
stojícím na vodorovné ploše několik minut (asi pět)
po vypnutí motoru.
U verzí 1.2 8V 69 k a 1.3 16V Multijet
Vytáhněte měrku B pro kontrolu hladiny motorového
oleje, očistěte ji hadrem, jež nezanechává stopy, a
zasuňte ji zpět. Zkontrolujte, zda je hladina
motorového oleje mezi značkami MIN a MAX na
měrce.
Rozdíl hladin mezi značkami MIN a MAX odpovídá
asi jednomu litru oleje.
Jakmile se hladina oleje nachází u značky nebo pod
značkou MIN,doplňte hladinu plnicím otvorem
po značku MAX.
Hladina oleje nesmí nikdy překročit značku
MAX.
Verze 0.9 TwinAir 85 k
Měrka A hladiny oleje v motoru je součástí uzávěru
A. Vyšroubujte uzávěr, očistěte měrku hadrem, který
nepouští vlákna, zasuňte měrku zpět a zašroubujte
uzávěr. Vyšroubujte uzávěr podruhé a zkontrolujte,
zda je hladina motorového oleje mezi značkami MIN
a MAX na měrce.Spotřeba motorového oleje
Motor spotřebuje maximálně asi 400 gramů oleje na
V prvním období provozu se vozidlo zabíhá. Spotřebu
oleje lze proto považovat za stabilizovanou teprve po
ujetí prvních 5 000 - 6 000 km.
UPOZORNĚNÍ Před kontrolou hladiny po doplnění
nebo výměně oleje nechejte motor běžet několik
sekund a po vypnutí počkejte několik minut.
Pro doplnění hladiny nepoužívejte olej,
který má jiné charakteristiky, jež je již
v motoru.Použitý motorový olej a olejový filtr
obsahují látky nebezpečné pro životní
prostředí. Pro výměnu oleje a filtrů
doporučujeme obrátit se na autorizovaný ser vis
Lancia.
211SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČETECHNICKÉ
ÚDAJE
REJSTŘÍK
1 000 km

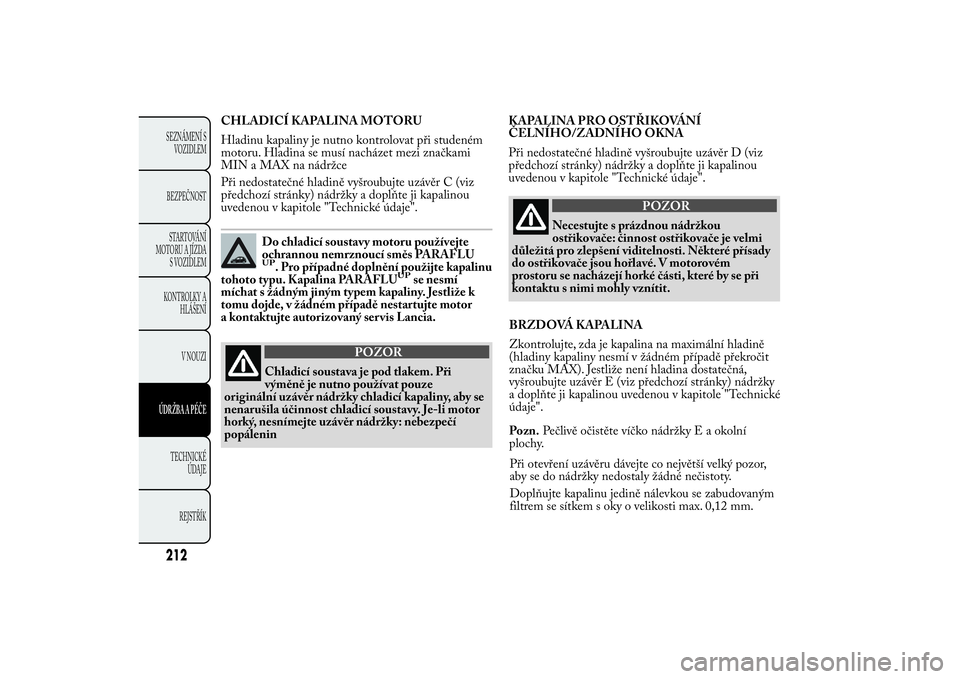

CHLADICÍ KAPALINA MOTORU
Hladinu kapaliny je nutno kontrolovat při studeném
motoru. Hladina se musí nacházet mezi značkami
MIN a MAX na nádržce
Při nedostatečné hladině vyšroubujte uzávěr C (viz
předchozí stránky) nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs PARAFLUUP
. Pro případné doplnění použijte kapalinu
tohoto typu. Kapalina PARAFLU
UP
se nesmí
míchat s žádným jiným typem kapaliny. Jestliže k
tomu dojde, v žádném případě nestartujte motor
a kontaktujte autorizovaný ser vis Lancia.
POZOR
Chladicí soustava je pod tlakem. Při
výměně je nutno používat pouze
originální uzávěr nádržky chladicí kapaliny, aby se
nenarušila účinnost chladicí soustavy. Je-li motor
horký, nesnímejte uzávěr nádržky: nebezpečí
popáleninKAPALINA PRO OSTŘIKOVÁNÍ
ČELNÍHO/ZADNÍHO OKNA
Při nedostatečné hladině vyšroubujte uzávěr D (viz
předchozí stránky) nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
POZOR
Necestujte s prázdnou nádržkou
ostřikovače: činnost ostřikovače je velmi
důležitá pro zlepšení viditelnosti. Některé přísady
do ostřikovače jsou hořlavé. V motorovém
prostoru se nacházejí horké části, které by se při
kontaktu s nimi mohly vznítit.
212SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BRZDOVÁ KAPALINA
Zkontrolujte, zda je kapalina na maximální hladině
(hladiny kapaliny nesmí v žádném případě překročit
značku MAX). Jestliže není hladina dostatečná,
vyšroubujte uzávěr E (viz předchozí stránky) nádržky
a doplňte ji kapalinou uvedenou v kapitole "Technické
údaje".
Pozn.Pečlivě očistěte víčko nádržkyEaokolní
plochy.
Při otevření uzávěru dávejte co největší velký pozor,
aby se do nádržky nedostaly žádné nečistoty.
Doplňujte kapalinu jedině nálevkou se zabudovaným
filtrem se sítkem s oky o velikosti max. 0,12 mm.

UPOZORNĚNÍ Brzdová kapalina nasává vlhkost.
Jestliže vozidlo používáte převážně v oblastech s
vysokou vlhkostí vzduchu, je nutno brzdovou
kapalinu měnit častěji, než je uvedeno v plánu údržby.
Brzdová kapalina je vysoce korozivní, proto
se nikdy nesmí dostat do kontaktu s
lakovanými díly. Případné zasažené části
okamžitě umyjte vodou.
POZOR
Brzdová kapalina je toxická a vysoce
korozívní. Při náhodném potřísnění
omyjte zasažené části těla vodou a neutrálním
mýdlem a opláchněte je hojným množstvím vody.
Při pozření kapaliny vyhledejte bez prodlení
lékaře.
POZOR
Symbolem
na kontejneru jsou označeny
brzdové kapaliny syntetického typu, tím
jsou odlišeny od kapalin minerálního typu.
Kapalinami minerálního typu se mohou
nenapravitelně poškodit speciální gumová těsnění
brzdové soustavy.
213SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČETECHNICKÉ
ÚDAJE
REJSTŘÍK

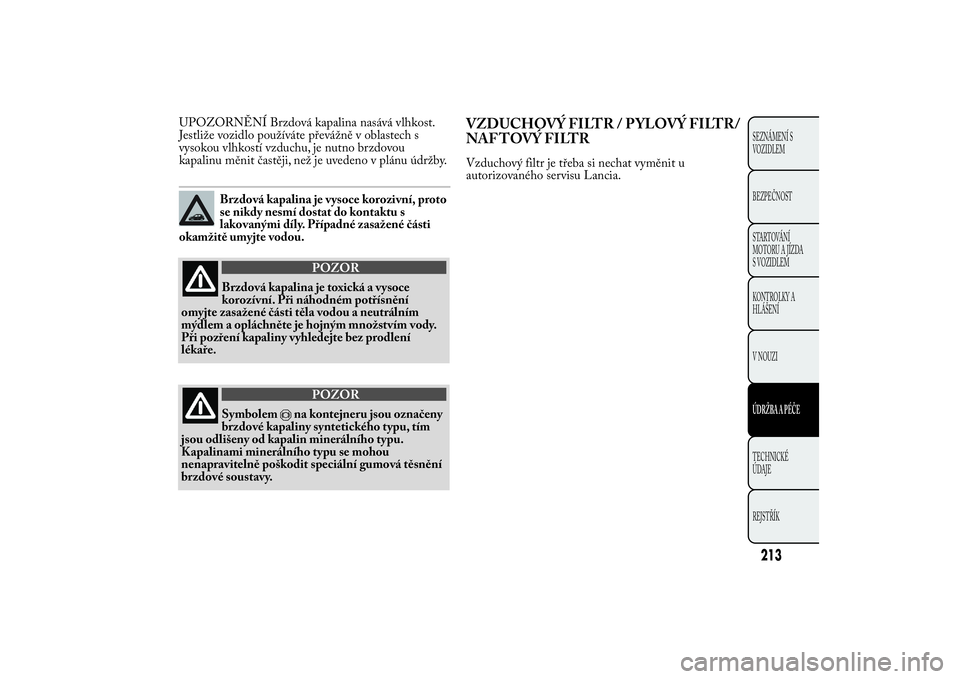

VZDUCHOVÝ FILTR / P YLOVÝ FILTR
NAF TOVÝ FILTRVzduchový filtr je třeba si nechat vyměnit u
autorizovaného servisu Lancia.
/

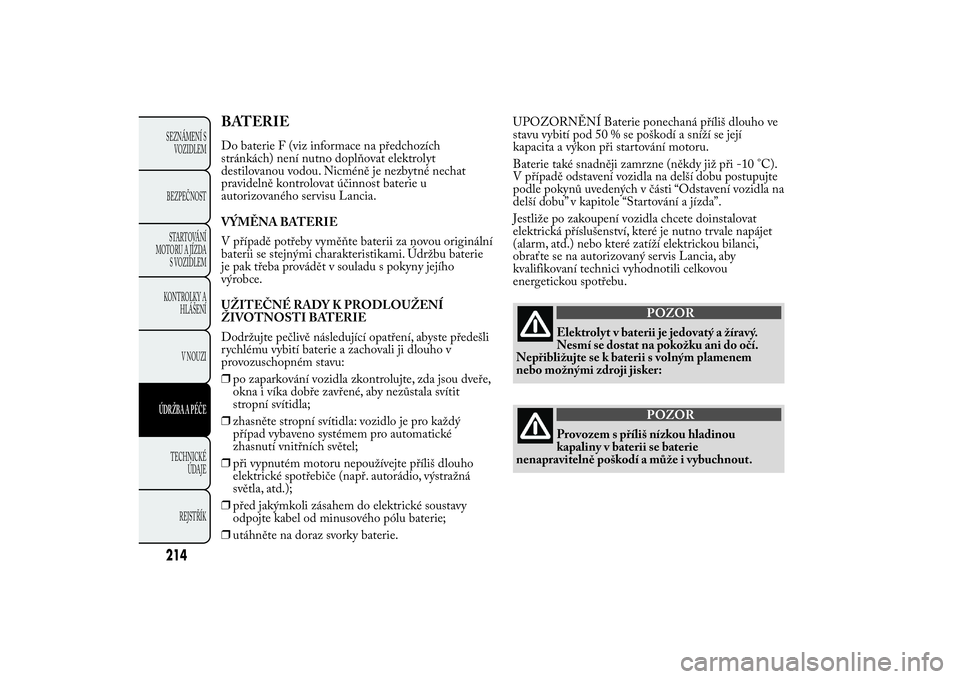

BATERIEDo baterie F (viz informace na předchozích
stránkách) není nutno doplňovat elektrolyt
destilovanou vodou. Nicméně je nezbytné nechat
pravidelně kontrolovat účinnost baterie u
autorizovaného servisu Lancia.
VÝMĚNA BATERIE
V případě potřeby vyměňte baterii za novou originální
baterii se stejnými charakteristikami. Údržbu baterie
je pak třeba provádět v souladu s pokyny jejího
výrobce.
UŽITEČNÉ RADY K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření, abyste předešli
rychlému vybití baterie a zachovali ji dlouho v
provozuschopném stavu:
❒po zaparkování vozidla zkontrolujte, zda jsou dveře,
okna i víka dobře zavřené, aby nezůstala svítit
stropní svítidla;
❒zhasněte stropní svítidla: vozidlo je pro každý
případ vybaveno systémem pro automatické
zhasnutí vnitřních světel;
❒při vypnutém motoru nepoužívejte příliš dlouho
elektrické spotřebiče (např. autorádio, výstražná
světla, atd.);
❒před jakýmkoli zásahem do elektrické soustavy
odpojte kabel od minusového pólu baterie;
❒utáhněte na doraz svorky baterie.
214SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
UPOZORNĚNÍ Baterie ponechaná příliš dlouho ve
stavu vybití pod 50 % se poškodí a sníží se její
kapacita a výkon při startování motoru.
Baterie také snadněji zamrzne (někdy již při -10 °C).
V případě odstavení vozidla na delší dobu postupujte
podle pokynů uvedených v části “Odstavení vozidla na
delší dobu” v kapitole “Startování a jízda”.
Jestliže po zakoupení vozidla chcete doinstalovat
elektrická příslušenství, které je nutno trvale napájet
(alarm, atd.) nebo které zatíží elektrickou bilanci,
obraťte se na autorizovaný servis Lancia, aby
kvalifikovaní technici vyhodnotili celkovou
energetickou spotřebu.
POZOR
Elektrolyt v baterii je jedovatý a žíravý.
Nesmí se dostat na pokožku ani do očí.
Nepřibližujte se k baterii s volným plamenem
nebo možnými zdroji jisker:
POZOR
Provozem s příliš nízkou hladinou
kapaliny v baterii se baterie
nenapravitelně poškodí a může i vybuchnout.

Nesprávnou instalací elektrického a
elektronického příslušenství se může
vozidlo vážně poškodit. Jestliže chcete do
vozidlo dodatečně nainstalovat další příslušenství
(alarm, radiotelefon, atd.), navštivte autorizovaný
ser vis Lancia, kde poradí nejvhodnější zařízení a
zejména, zda je nutno použít baterii o větší
kapacitě.Baterie obsahují látky velmi nebezpečné pro
životní prostředí. Baterii si nechejte
vyměnit u autorizovaného ser visu Lancia.
POZOR
Jestliže je nutno vozidlo odstavit na delší
dobu ve velmi chladném prostředí,
vyjměte baterii z vozidla a uložte ji do
vyhřívaného prostoru, jinak hrozí nebezpečí, že
zamrzne.
POZOR
Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
215SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČETECHNICKÉ
ÚDAJE
REJSTŘÍK

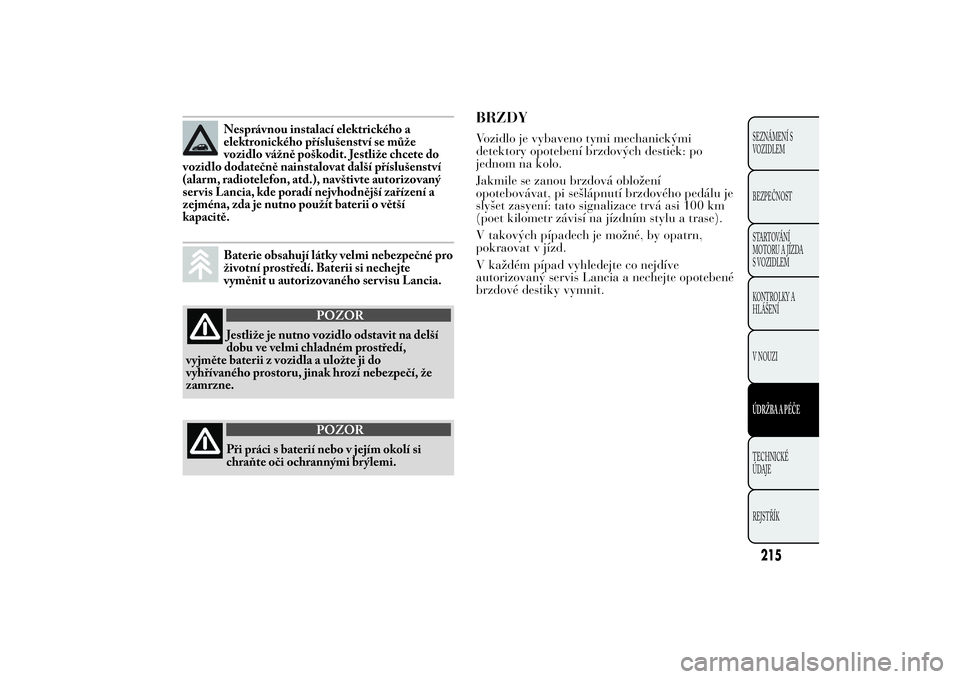

BRZDYVozidlo je vybaveno tymi mechanickými
detektory opotebení brzdových destiek: po
jednom na kolo.
Jakmile se zanou brzdová obložení
opotebovávat, pi sešlápnutí brzdového pedálu je
slyšet zasyení: tato signalizace trvá asi 100 km
(poet kilometr závisí na jízdním stylu a trase).
V takových pípadech je možné, by opatrn,
pokraovat v jízd.
V každém pípad vyhledejte co nejdíve
autorizovaný servis Lancia a nechejte opotebené
brzdové destiky vymnit.

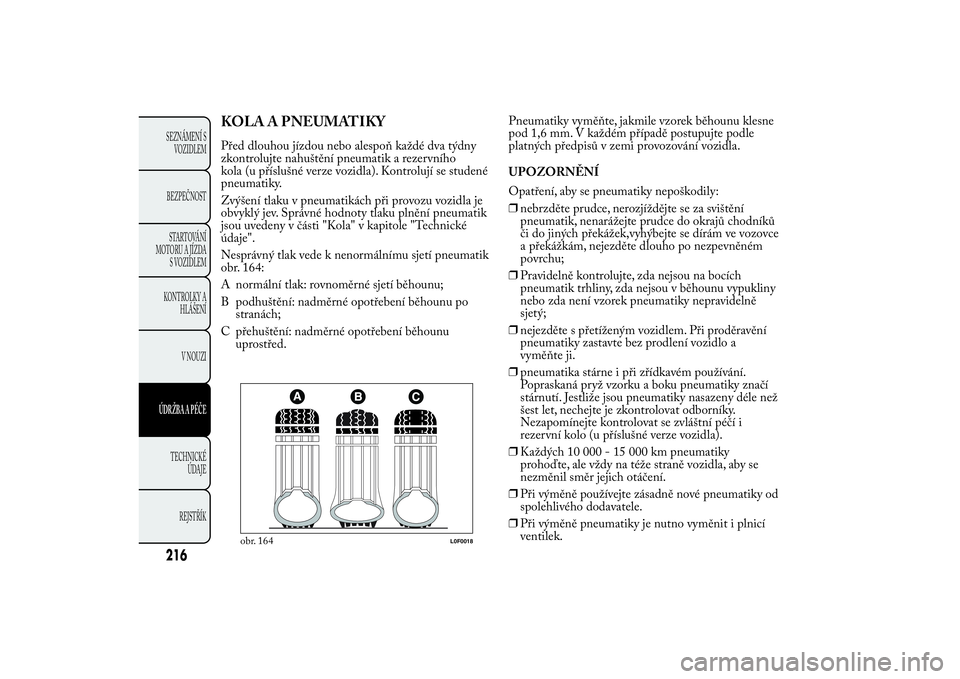

KOLA A PNEUMATIKYPřed dlouhou jízdou nebo alespoň každé dva týdny
zkontrolujte nahuštění pneumatik a rezervního
kola (u příslušné verze vozidla). Kontrolují se studené
pneumatiky.
Zvýšení tlaku v pneumatikách při provozu vozidla je
obvyklý jev. Správné hodnoty tlaku plnění pneumatik
jsou uvedeny v části "Kola" v kapitole "Technické
údaje".
Nesprávný tlak vede k nenormálnímu sjetí pneumatik
obr. 164:
A normální tlak: rovnoměrné sjetí běhounu;
B podhuštění: nadměrné opotřebení běhounu po
stranách;
C přehuštění: nadměrné opotřebení běhounu
uprostřed.Pneumatiky vyměňte, jakmile vzorek běhounu klesne
pod 1,6 mm. V každém případě postupujte podle
platných předpisů v zemi provozování vozidla.
UPOZORNĚNÍ
Opatření, aby se pneumatiky nepoškodily:
❒nebrzděte prudce, nerozjíždějte se za svištění
pneumatik, nenarážejte prudce do okrajů chodníků
či do jiných překážek,vyhýbejte se dírám ve vozovce
a překážkám, nejezděte dlouho po nezpevněném
povrchu;
❒Pravidelně kontrolujte, zda nejsou na bocích
pneumatik trhliny, zda nejsou v běhounu vypukliny
nebo zda není vzorek pneumatiky nepravidelně
sjetý;
❒nejezděte s přetíženým vozidlem. Při proděravění
pneumatiky zastavte bez prodlení vozidlo a
vyměňte ji.
❒pneumatika stárne i při zřídkavém používání.
Popraskaná pryž vzorku a boku pneumatiky značí
stárnutí. Jestliže jsou pneumatiky nasazeny déle než
šest let, nechejte je zkontrolovat odborníky.
Nezapomínejte kontrolovat se zvláštní péčí i
rezervní kolo (u příslušné verze vozidla).
❒Každých 10 000 - 15 000 km pneumatiky
prohoďte, ale vždy na téže straně vozidla, aby se
nezměnil směr jejich otáčení.
❒Při výměně používejte zásadně nové pneumatiky od
spolehlivého dodavatele.
❒Při výměně pneumatiky je nutno vyměnit i plnicí
ventilek.
obr. 164
L0F0018
216SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
