Lancia Ypsilon 2014 Návod k použití a údržbě (in Czech)

❒otevřete kryt C obr. 146, vyměňte žárovku B
uvolněním z bočních kontaktů.
❒nasaďte novou žárovku, ujistěte se, zda je řádně
zajištěná mezi kontakty.Verze se střešním oknem
(u příslušné verze vozidla)
Při výměně žárovky postupujte takto:
❒v místě vyznačeném šipkami uvolněte a demontujte
stropní svítilnu A obr. 147;
❒vyměňte žárovku B obr. 148 po uvolnění z bočních
kontaktů;
❒nasaďte novou žárovku, ujistěte se, zda je řádně
zajištěná mezi kontakty.
obr. 145
L0F0237
obr. 146
L0F0235
A
obr. 147
L0F0184
187SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

OSVĚTLENÍ ZAVAZADLOVÉHO
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném
šipkou a vytáhněte stropní svítilnu A obr. 149;
❒otevřete krytBavyměňte žárovku;❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ DESCE
Postup při výměně žárovky:
❒otevřete skříňku a vytáhněte svítilnu A obr. 150;
❒otevřete krytBavyměňte žárovku;
❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
obr. 148
L0F0185
obr. 149
L0F0100
obr. 150
L0F0065
188SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

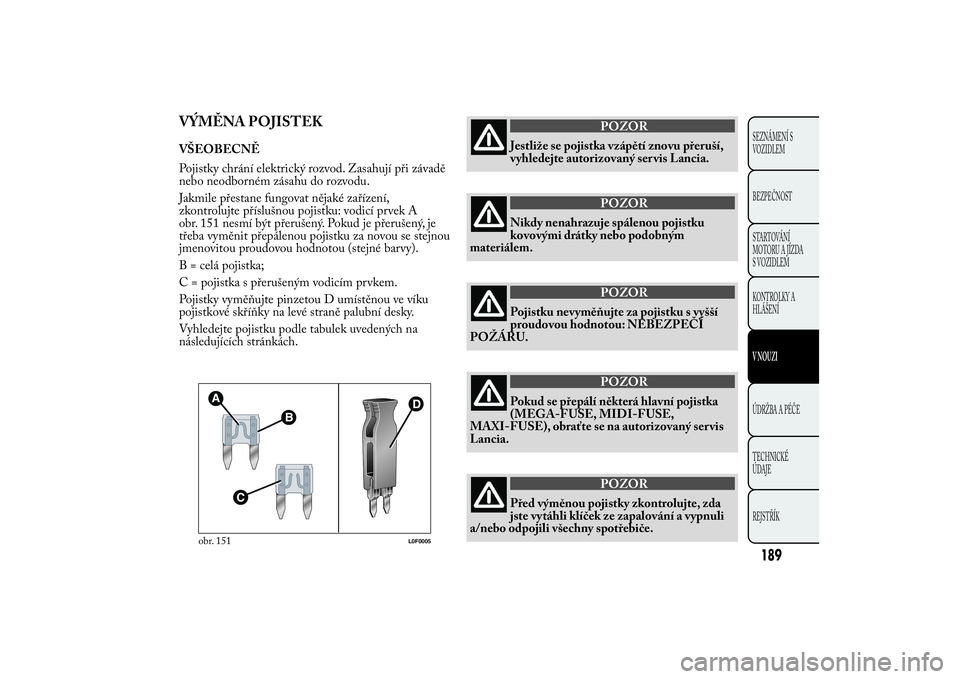

VÝMĚNA POJISTEKVŠEOBECNĚ
Pojistky chrání elektrický rozvod. Zasahují při závadě
nebo neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku: vodicí prvek A
obr. 151 nesmí být přerušený. Pokud je přerušený, je
třeba vyměnit přepálenou pojistku za novou se stejnou
jmenovitou proudovou hodnotou (stejné barvy).
B = celá pojistka;
C = pojistka s přerušeným vodicím prvkem.
Pojistky vyměňujte pinzetou D umístěnou ve víku
pojistkové skříňky na levé straně palubní desky.
Vyhledejte pojistku podle tabulek uvedených na
následujících stránkách.
POZOR
Jestliže se pojistka vzápětí znovu přeruší,
vyhledejte autorizovaný ser vis Lancia.
POZOR
Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
POZOR
Pojistku nevyměňujte za pojistku s vyšší
proudovou hodnotou: NEBEZPEČÍ
POŽÁRU.
POZOR
Pokud se přepálí některá hlavní pojistka
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obraťte se na autorizovaný ser vis
Lancia.
POZOR
Před výměnou pojistky zkontrolujte, zda
jste vytáhli klíček ze zapalování a vypnuli
a/nebo odpojili všechny spotřebiče.
obr. 151
L0F0005
189SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém airbagů,
brzdová soustava), systémů pohonné jednotky
(systém motoru, systém převodovky) nebo
systému řízení, obraťte se na autorizovaný ser vis
Lancia.
PŘÍSTUP K POJISTKÁM
Pojistková skříňka v motorovém prostoru
Je umístěna vedle baterie: pro přístup k pojistkám
obr. 154 je třeba postupovat takto:
❒dejte víko A obr. 152 stranou;
❒vyšroubujte šroub A obr. 153, uvolněte úchytky B a
vytáhněte víko C nahoru.Číselné označení elektrického spotřebiče jištěného
příslušnou pojistkou je uvedeno na víku. Po výměně
pojistky se ujistěte, zda je řádně zavřené víko C
pojistkové skříňky.
Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motory stíračů
skel.
obr. 152
L0F0170
obr. 153
L0F0094
190SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

obr. 154
L0F0249
191SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

obr. 155
L0F0248
192SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pojistková skříňka v palubní desce
Řídicí jednotka se nachází vlevo od volantového
hřídele a pojistky jsou volně přístupné spodem
palubní desky.
Pojistky se nacházejí ve skříňce zobrazené na
obr. 155.

obr. 157
L0F0212
193SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka se nachází pod bočním obložením
na levé straně zavazadlového prostoru A obr. 156.
Pojistky se nacházejí ve skříňce zobrazené na
obr. 157.
obr. 156
L0F0128

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
obr. 154SPOTŘEBIČE POJISTKA AMPÉRY
Mlhové světlomety F08 15
Klakson F10 15
Dálkové světlomety F14 15
Motor střešního okna F15 20
El. ventilátor kabina F82 40
Přední proudová zásuvka (se zapalovačem cigaret / bez
něho)F85 15
194SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

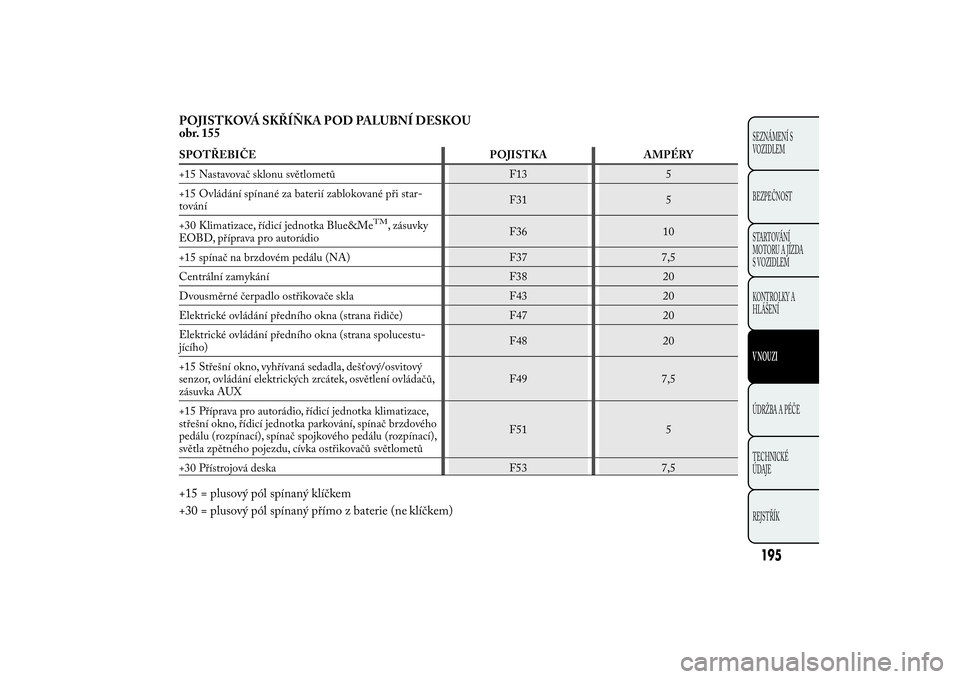

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 155SPOTŘEBIČE POJISTKA AMPÉRY
+15 Nastavovač sklonu světlometů F13 5
+15 Ovládání spínané za baterií zablokované při star-
továníF31 5
+30 Klimatizace, řídicí jednotka Blue&Me
TM
, zásuvky
EOBD, příprava pro autorádioF36 10
+15 spínač na brzdovém pedálu (NA) F37 7,5
Centrální zamykání F38 20
Dvousměrné čerpadlo ostřikovače skla F43 20
Elektrické ovládání předního okna (strana řidiče) F47 20
Elektrické ovládání předního okna (strana spolucestu-
jícího)F48 20
+15 Střešní okno, vyhřívaná sedadla, dešťový/osvitový
senzor, ovládání elektrických zrcátek, osvětlení ovládačů,
zásuvka AUXF49 7,5
+15 Příprava pro autorádio, řídicí jednotka klimatizace,
střešní okno, řídicí jednotka parkování, spínač brzdového
pedálu (rozpínací), spínač spojkového pedálu (rozpínací),
světla zpětného pojezdu, cívka ostřikovačů světlometůF51 5
+30 Přístrojová deska F53 7,5
+15 = plusový pól spínaný klíčkem
+30 = plusový pól spínaný přímo z baterie (ne
klíčkem)
195SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
obr. 157SPOTŘEBIČE POJISTKA AMPÉRY
Aparatura HI-FI BOSE F60 20
K dispozici F61 -
Vyhřívaná sedadla F62 15
Zadní ovládače oken (pravá strana) F63 20
Zadní ovládače oken (levá strana) F64 20
Napájení přípravy pro alarm F65 7,5
