audio Lancia Ypsilon 2015 Betriebsanleitung (in German)

INHALTSVERZEICHNIS
PRÄSENTATION .....................................................273
NÜTZLICHE HINWEISE ......................................273
TECHNISCHE MERKMALE .................................275
Lautsprecher Ausstattung Audio Basis ...................275
Lautsprecher Ausstattung 360° HI-FI MUSIC ........275
KURZANLEITUNG .................................................276
Allgemeine Funktionen ..........................................277
Radio-Funktionen ..................................................278
CD-Funktionen ......................................................278
Funktionen Media Player (nur mitBlue&Me™) ...279
BEDIENUNGEN AM LENKRAD ............................280
ALLGEMEINES ......................................................282
FUNKTIONEN UND EINSTELLUNGEN ................283
EINSCHALTEN DES AUTORADIOS .....................283
AUSSCHALTEN DES AUTORADIOS ....................283
AUSWAHL DER RADIO-FUNKTIONEN ...............283
AUSWAHL DER FUNKTION CD ..........................284
SPEICHERFUNKTION DER AUDIOQUELLE ......284
LAUTSTÄRKEREGELUNG ..................................284
FUNKTION MUTE/PAUSE ...................................284
AUDIO-REGELUNGEN ........................................284
KLANGREGELUNG (Tiefen/Höhen).....................285
BALANCE-REGELUNG ........................................285
FADER-REGELUNG .............................................285

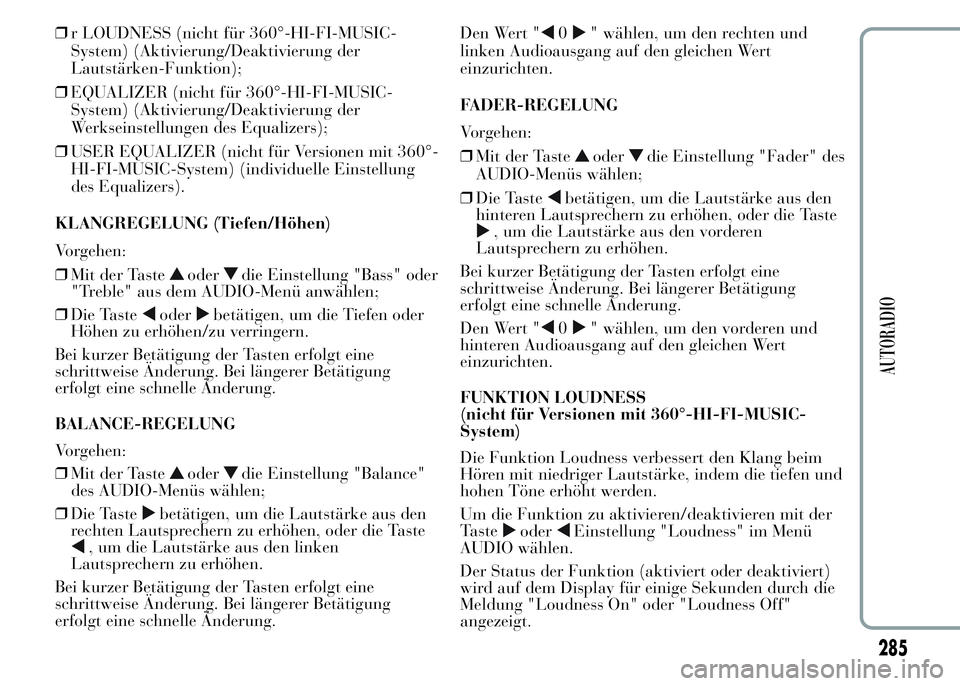

FUNKTION LOUDNESS .......................................285
FUNKTION EQ ....................................................286
FUNKTION USER EQ SETTINGS .......................286
MENÜ....................................................................286
Funktion AF SWITCHING ....................................287
Funktion TRAFFIC INFORMATION .....................288Funktion REGIONAL MODE ................................289
Funktion MP3-DISPLAY .......................................289
Funktion SPEED VOLUME ..................................289
Funktion RADIO ON VOLUME ............................290
FUNKTION TELEFON .........................................290
AUX-OFFSET-Funktion .......................................291
Funktion RADIO OFF ...........................................291
Funktion SYSTEM RESET ....................................292
VORRÜSTUNG FÜR TELEFON ...........................292
DIEBSTAHLSICHERUNG .....................................292
RADIO (TUNER) .....................................................293
EINFÜHRUNG ......................................................293
AUSWAHL DES FREQUENZBEREICHS ..............293
VORWAHLTASTEN...............................................294
SPEICHERUNG DES ZULETZT GEHÖRTEN
SENDERS ..............................................................294
AUTOMATISCHE SENDERABSTIMMUNG...........294
MANUELLE ABSTIMMUNG .................................294
FUNKTION "AUTOSTORE" ................................294
EMPFANG VON NOTALARMEN ..........................295
FUNKTION EON (Enhanced Other Network)........295
STEREO-SENDER ................................................296
CD-PLAYER ............................................................296
EINFÜHRUNG ......................................................296
WAHL DES CD-PLAYERS ....................................296
EINLEGEN/AUSWURF DER CD ..........................297
DISPLAY-ANZEIGEN ............................................297
AUSWAHL DES TITELS (vorwärts/rückwärts) .....298
SCHNELLER VOR-/RÜCKLAUF DER TITEL .....298
PAUSE-FUNKTION ...............................................298
271
AUTORADIO

❒Jede CD sorgfältig mit einem weichen Tuch von
eventuellen Fingerabdrücken und Staub reinigen.
die CDs immer am äußeren Rand anfassen und von
der Mitte nach außen säubern;
❒Zum Reinigen keine chemischen Mittel (wie z.B.
Sprayflaschen, antistatische Mittel oder Thinner)
benutzen, da diese die Oberfläche der CDs
beschädigen könnten;
❒nach dem Anhören der CDs, diese wieder in ihre
Hülle legen, damit sie nicht beschädigt werden;
❒die CDs nicht über längere Zeit direkter
Sonneneinstrahlung, hohen Temperaturen oder
Feuchtigkeit aussetzen;
❒Keine Etiketten auf die Oberfläche der CDs kleben
und Leseoberfläche nicht mit einem Bleistift oder
Filzstift beschriften;
❒keine stark zerkratzten, gekrümmten oder
verformten CDs benutzen. Die Verwendung solcher
CDs führt zu Funktionsstörungen oder Schäden am
Wiedergabegerät.
❒Um die beste Audiowiedergabe zu erzielen, müssen
Original-CDs benutzt werden. Die richtige
Funktionsweise ist nicht gewährleistet, wenn
CDR/RW-Datenträger verwendet werden, die nicht
richtig beschrieben und/oder einen maximalen
Speicherplatz von mehr als 650 MB aufweisen.
❒Keine handelsüblichen Schutzfolien oder CDs mit
Stabilisatoren usw. benutzen, da sich diese CDs im
Mechanismus verklemmen und beschädigt werden
können.❒Wird eine kopiergeschützte CD verwendet, kann es
sein, dass es einige Sekunden dauert, bis das
System sie wiedergibt. Außerdem kann nicht
garantiert werden, dass der CD-Player alle
geschützten CDs wiedergibt. Auf einen
Kopierschutz wird oft mit kleinen oder schlecht
lesbaren Hinweisen auf dem CD-Cover
hingewiesen, wie zum Beispiel: “COPY
CONTROL", “COPY PROTECTED", “THIS CD
CANNOT BE PLAYED ON A PC/MAC". In
anderen Fällen werden entsprechende Symbole
verwendet, wie zum Beispiel:
❒Der CD-Player kann die meisten
Kompressionssysteme, die im Handel verfügbar
sind (z.B. LAME, BLADE, XING, FRAUNHOFER)
erfassen, aber die Ablesung aller
Kompressionsformate kann aufgrund der
Weiterentwicklung dieser Systeme nicht garantiert
werden.
274
AUTORADIO

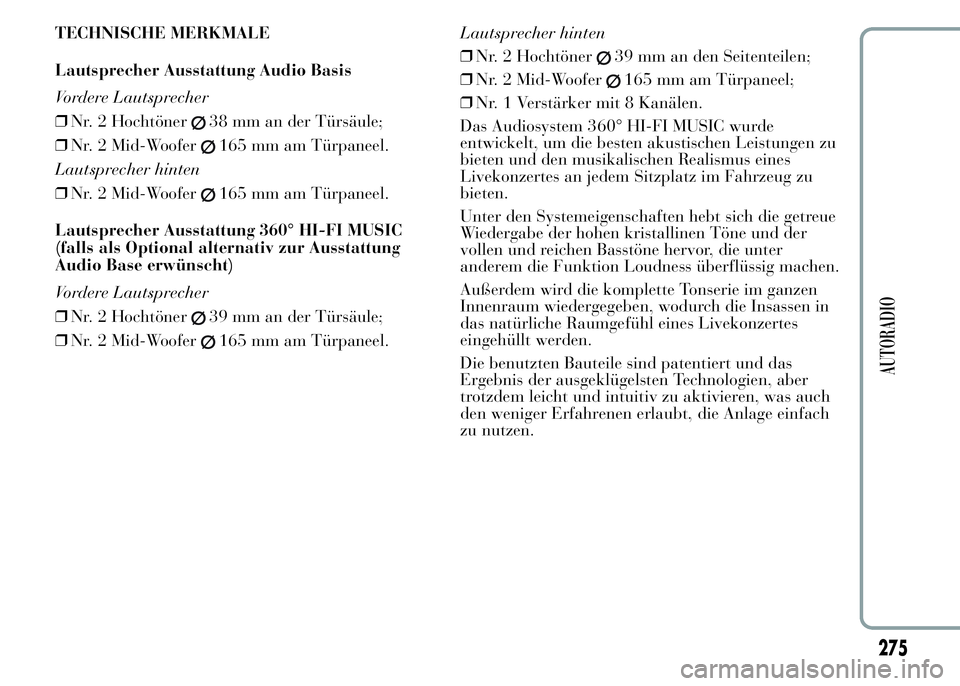

TECHNISCHE MERKMALE
Lautsprecher Ausstattung Audio Basis
Vordere Lautsprecher
❒Nr. 2 Hochtöner
38 mm an der Türsäule;
❒Nr. 2 Mid-Woofer
165 mm am Türpaneel.
Lautsprecher hinten
❒Nr. 2 Mid-Woofer
165 mm am Türpaneel.
Lautsprecher Ausstattung 360° HI-FI MUSIC
(falls als Optional alternativ zur Ausstattung
Audio Base erwünscht)
Vordere Lautsprecher
❒Nr. 2 Hochtöner
39 mm an der Türsäule;
❒Nr. 2 Mid-Woofer
165 mm am Türpaneel.Lautsprecher hinten
❒Nr. 2 Hochtöner
39 mm an den Seitenteilen;
❒Nr. 2 Mid-Woofer
165 mm am Türpaneel;
❒Nr. 1 Verstärker mit 8 Kanälen.
Das Audiosystem 360° HI-FI MUSIC wurde
entwickelt, um die besten akustischen Leistungen zu
bieten und den musikalischen Realismus eines
Livekonzertes an jedem Sitzplatz im Fahrzeug zu
bieten.
Unter den Systemeigenschaften hebt sich die getreue
Wiedergabe der hohen kristallinen Töne und der
vollen und reichen Basstöne hervor, die unter
anderem die Funktion Loudness überflüssig machen.
Außerdem wird die komplette Tonserie im ganzen
Innenraum wiedergegeben, wodurch die Insassen in
das natürliche Raumgefühl eines Livekonzertes
eingehüllt werden.
Die benutzten Bauteile sind patentiert und das
Ergebnis der ausgeklügelsten Technologien, aber
trotzdem leicht und intuitiv zu aktivieren, was auch
den weniger Erfahrenen erlaubt, die Anlage einfach
zu nutzen.
275
AUTORADIO

Allgemeine Funktionen
Taste Funktionen Betriebsmodus
Zündung kurzer Tastendruck
Ausschalten kurzer Tastendruck
Lautstärkeregelung Drehung des Drehgriffs nach li/re
FM ASAuswahl des Radiosenders FM1, FM2, FM
AutostoreKurzes, wiederholtes Drücken der Taste
AMWahl der Radiosensors MW1, MW2 Kurzes, wiederholtes Drücken der Taste
MEDIAAuswahl der Quelle CD/Media Player (nur
mitBlue&Me
™) / AUX (nur mit
Blue&Me
™, für Versionen und Märkte wo
vorgesehen)Kurzes, wiederholtes Drücken der Taste
Ein-/Ausschalten der Lautstärke
(Mute/Pause)Kurzes Drücken der Taste
Audioeinstellungen: tiefe Töne (BASS), hohe
Töne (TREBLE), Ausgleich links/rechts
(BALANCE), Ausgleich vorne/hinten
(FADER)Aktivierung des Menüs: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten
oder
Einstellen der Werte: Druck der Tasten
oder˙
MENÜEinstellen der erweiterten FunktionenAktivierung des Menüs: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten
oder
Einstellen der Werte: Druck der Tasten
oder.
277
AUTORADIO

BEDIENUNGEN AM LENKRAD
(für Versionen/Märkte, wo vorgesehen)
Taste Funktionen Betriebsmodus
Ein-/Ausschalten AudioMute (Betriebsart
Radio) oder Funktion Pause (Betriebsart MP3
oder Media Player nur mitBlue&Me
™)Kurzes Drücken der Taste
+Lautstärke erhöhen Drücken der Taste
-Lautstärke verringern Drücken der Taste
SRC
Abb. 2L0F0049
280
AUTORADIO

Taste Funktionen Betriebsmodus
SRCFrequenzauswahl Radio (FM1, FM2, FMT,
FMA, MW1, MW2) und Wahl der
Audioquellen (Radio, MP3 oder Media Player
nur mitBlue&Me
™) /AUX (nur mit
Blue&Me
™, für Versionen/Märkte, wo
vorgesehen)Drücken der Taste
HINWEIS: Ausgehend von der Quelle FM oder
AM, die am Autoradio eingestellt ist (z.B. FM1
oder MW1) schaltet das Radio immer auf die
letzte Audio-Quelle (FMA oder MW2) um,
wenn man eine komplette Suche der
Radiosender mit der Taste SRC ausführt
(indem die Suche auf einer Quelle beendet
wird, die nicht das Radio ist), wenn man die
Radio-Quelle (FM oder AM) mit den
Bedienungen an der Frontseite des Radios
auswählt.
Radio:Aufrufen der Vorwahlsender (von 1 bis
6) CD/CD MP3: Wahl des nächsten TitelsDrücken der Taste
Radio: Aufrufen der Vorwahlsender (von 1 bis
6) CD/CD MP3: Wahl des vorherigen TitelsDrücken der Taste
281
AUTORADIO

ALLGEMEINES
Das Autoradio verfügt über folgende Funktionen:
Bereich Radio
❒PLL-Abstimmung in den Frequenzbereichen
FM/AM/MW;
❒RDS (Radio Data System) mit Funktion TA
(Verkehrsnachrichten) - TP (Sender mit
Verkehrsnachrichten) - EON (Enhanced Other
Network) - REG (regionale Sender)
❒AF: Wahl Suche andere Frequenzen im RDS-
Modus;
❒Voreinstellung Notfallalarm
❒Automatische/manuelle Senderabstimmung
❒FM-Mehrwege-Detektor
❒manuelles Speichern von 30 Sendern: 18 im
Frequenzbereich FM (6 in FM1, 6 in FM2, 6 in
FMT), 12 im Frequenzbereich MW (6 in MW1, 6
in MW2);
❒Automatische Speicherung (Funktion
AUTOSTORE) von 6 Sendern im gewählten FM-
Bereich
❒Funktion SPEED VOLUME (nicht für Versionen
mit 360°-HI-FI-MUSIC-System): automatische
Regelung der Lautstärke in Abhängigkeit der
Fahrzeuggeschwindigkeit;
❒Automatische Wahl Stereo/MonoBereich CD
❒Direktwahl CD
❒Titelwahl (vor/zurück)
❒Schnellvor-/rücklauf der Titel
❒Funktion CD Display: Anzeige Name der
CD/abgelaufene Spielzeit des Titels;
❒Lesen von Audio-CD, CD-R und CD-RW
Auf Multimedia-CD sind außer den
Audiospuren auch Daten aufgezeichnet.
Die Wiedergabe einer derartigen CD kann
zu Störgeräuschen mit einer derartigen
Lautstärke führen, dass die Verkehrssicherheit
beeinträchtigt wird. Zudem kann es zu Schäden
an den Lautsprechern kommen.
Bereich CD / MP3
❒Funktion MP3-Info (ID3-TAG)
❒Auswahl voriges/folgendes Verzeichnis
❒Titelwahl (vor/zurück)
❒Schnellvor-/rücklauf der Titel
❒Funktion MP3 Display: Anzeige Name Verzeichnis,
ID3-TAG-Informationen, abgelaufene Spielzeit des
Titels, Dateiname);
❒Lesen von Audio- oder Daten-CD, CD-R und
CD-RW
282
AUTORADIO

Bereich Audio
❒Funktion Mute/Pause
❒Funktion Soft Mute (weiche Stummschaltung)
❒Funktion Loudness (außer Versionen mit 360°-HI-
FI-MUSIC-System);
❒Grafischer Equalizer mit 7 Bändern (außer
Versionen mit 360°-HI-FI-MUSIC-System)
❒Getrennte Regelung Tiefen/Höhen
❒Balance Kanäle rechts/links
Bereich Media Player (nur mit Blue&Me™)
Für die Funktionen des Media Players gelten die
Angaben in der ErgänzungBlue&Me™.
AUX-Schnitt (nur mit Blue&Me™)
(für Versionen/Märkte, wo vorgesehen)
❒Wahl der AUX-Quelle;
❒AUX-Offset-Funktion: Anpassung der Lautstärke
des tragbaren Geräts an die anderen Tonquellen;
❒Lesen des tragbaren Wiedergabegeräts.FUNKTIONEN UND EINSTELLUNGEN
EINSCHALTEN DES AUTORADIOS
Das Autoradio wird durch kurzes Drücken der
Taste/Drehgriff
ON/OFF eingeschaltet.
Beim Einschalten des Autoradios wird die Lautstärke
auf den Wert 20 begrenzt, wenn es bei der vorherigen
Benutzung auf einen höheren Wert eingestellt wurde,
oder auf den wert 5, wenn zuvor auf 0 oder
Mute/Pause gestellt wurde. In allen anderen Fällen
wird die beim letzten Abschalten gewählte Lautstärke
beibehalten.
Wird das Autoradio eingeschaltet, wenn der
Zündschlüssel abgezogen ist, schaltet es automatisch
nach etwa 20 min aus. Nach dem automatischen
Ausschalten ist es möglich, das Autoradio für weitere
20 min durch Drücken der Taste/Drehtaste
ON/OFF einzuschalten.
AUSSCHALTEN DES AUTORADIOS
Die Taste/den Drehgriff
(ON/OFF) kurz drücken.
AUSWAHL DER RADIO-FUNKTIONEN
Durch kurzes und wiederholtes Betätigen der Taste
FM-AS ist es möglich, nacheinander die folgenden
Audioquellen zu wählen:
❒TUNER ("FM1", "FM2", "FMA").
Durch kurzes und wiederholtes Betätigen der Taste
AM ist es möglich, nacheinander die folgenden
Audioquellen zu wählen:
❒TUNER ("MW1", "MW2").
283
AUTORADIO

AUSWAHL DER FUNKTION CD
Durch kurzes Drücken der Taste MEDIA kann man
die CD-Funktion wählen.
SPEICHERFUNKTION DER AUDIOQUELLE
Wenn während des Hörens einer CD eine andere
Funktion (z.B. das Radio) gewählt wird, wird die
Wiedergabe unterbrochen. Beim Zurückschalten zur
CD-Betriebsart, wird die Wiedergabe an der Stelle
fortgesetzt, an der sie unterbrochen wurde.
Wenn während des Radiohörens eine andere Funktion
gewählt wird, erfolgt beim Zurückschalten zum
Radio-Modus die Abstimmung des zuletzt gewählten
Senders.
LAUTSTÄRKEREGELUNG
Mit Taste/Drehgriff
ON/OFF kann die Lautstärke
eingestellt werden.
Bei Änderung der Lautstärke während der
Übertragung einer Verkehrsmeldung, wird die neue
Einstellung nur bis zu deren Ende beibehalten.
FUNKTION MUTE/PAUSE
(Stummschaltung)
Zum Deaktivieren der Funktion Mute erneut die
Taste betätigen
. Die Lautstärke erhöht sich
schrittweise bis zum Erreichen des zuvor eingestellten
Wertes.
Bei Änderung der Lautstärke mit den entsprechenden
Bedienelementen wird die Funktion Mute deaktiviert
und die Lautstärke auf die neue gewählte Höhe
eingestellt.Bei aktiver Mute-Funktion, beim Eingehen einer
Verkehrsmeldung (wenn die Funktion TA aktiv ist)
oder bei Empfang eines Notalarms wird die Funktion
Mute ignoriert. Nach dem Ende der Meldung wird die
Funktion wieder aktiviert.
AUDIO-REGELUNGEN
Die vom Audiomenü vorgeschlagenen Funktionen
unterscheiden sich je nach aktivierter Umgebung:
AM/FM/CD/Media Player (nur mitBlue&Me™)
/AUX (nur mitBlue&Me™, für Versionen/Märkte,
wo vorgesehen).
Betätigen Sie, um die Funktionen Audio zu ändern,
kurz die Taste
.
Nach dem ersten Druck der Taste
erscheint auf
dem Display der Wert des Bassniveaus für die aktive
Quelle (z.B., wenn man sich in Modalität FM
befindet, zeigt das Display die Aufschrift "FM Bass
+2").
Zum Durchblättern der Menüfunktionen die Tasten
oderverwenden. Zum Ändern der Einstellungen
für die gewählte Funktion die Tasten
oder
verwenden.
Auf dem Display erscheint der Iststatus der
gewählten Funktion.
Die vom Menü gesteuerten Funktionen sind:
❒BASS (Regelung der Tiefen);
❒TREBLE (Regelung der Höhen);
❒BALANCE (Balance rechts/links einstellen),
❒FADER (Balance vorne/hinten einstellen),
284
AUTORADIO

❒r LOUDNESS (nicht für 360°-HI-FI-MUSIC-
System) (Aktivierung/Deaktivierung der
Lautstärken-Funktion);
❒EQUALIZER (nicht für 360°-HI-FI-MUSIC-
System) (Aktivierung/Deaktivierung der
Werkseinstellungen des Equalizers);
❒USER EQUALIZER (nicht für Versionen mit 360°-
HI-FI-MUSIC-System) (individuelle Einstellung
des Equalizers).
KLANGREGELUNG (Tiefen/Höhen)
Vorgehen:
❒Mit der Taste
oderdie Einstellung "Bass" oder
"Treble" aus dem AUDIO-Menü anwählen;
❒Die Taste
oderbetätigen, um die Tiefen oder
Höhen zu erhöhen/zu verringern.
Bei kurzer Betätigung der Tasten erfolgt eine
schrittweise Änderung. Bei längerer Betätigung
erfolgt eine schnelle Änderung.
BALANCE-REGELUNG
Vorgehen:
❒Mit der Taste
oderdie Einstellung "Balance"
des AUDIO-Menüs wählen;
❒Die Taste
betätigen, um die Lautstärke aus den
rechten Lautsprechern zu erhöhen, oder die Taste
, um die Lautstärke aus den linken
Lautsprechern zu erhöhen.
Bei kurzer Betätigung der Tasten erfolgt eine
schrittweise Änderung. Bei längerer Betätigung
erfolgt eine schnelle Änderung.Den Wert "
0" wählen, um den rechten und
linken Audioausgang auf den gleichen Wert
einzurichten.
FADER-REGELUNG
Vorgehen:
❒Mit der Taste
oderdie Einstellung "Fader" des
AUDIO-Menüs wählen;
❒Die Taste
betätigen, um die Lautstärke aus den
hinteren Lautsprechern zu erhöhen, oder die Taste
, um die Lautstärke aus den vorderen
Lautsprechern zu erhöhen.
Bei kurzer Betätigung der Tasten erfolgt eine
schrittweise Änderung. Bei längerer Betätigung
erfolgt eine schnelle Änderung.
Den Wert "
0" wählen, um den vorderen und
hinteren Audioausgang auf den gleichen Wert
einzurichten.
FUNKTION LOUDNESS
(nicht für Versionen mit 360°-HI-FI-MUSIC-
System)
Die Funktion Loudness verbessert den Klang beim
Hören mit niedriger Lautstärke, indem die tiefen und
hohen Töne erhöht werden.
Um die Funktion zu aktivieren/deaktivieren mit der
Taste
oderEinstellung "Loudness" im Menü
AUDIO wählen.
Der Status der Funktion (aktiviert oder deaktiviert)
wird auf dem Display für einige Sekunden durch die
Meldung "Loudness On" oder "Loudness Off"
angezeigt.
285
AUTORADIO
