Lancia Ypsilon 2015 Betriebsanleitung (in German)

Alle in dieser Veröffentlichung enthaltenen Daten sind Richtwerte. Es können jedoch von Lancia jederzeit aus technischen oder wirtschaftlichen Gründen Änderungen an den
in dieser Veröffentlichung beschriebenen Modellen vorgenommen werden. Der Kunde wird gebeten, sich für weitere Informationen an das Lancia-Kundendienstnetz zu wenden.
Gedruckt auf umweltschonendem, chlorfreiem Papier.
Betriebsanleitung
DEUTSCH
Cop nuova Ypsilon Lum D 17/04/14 08:08 Pagina 1

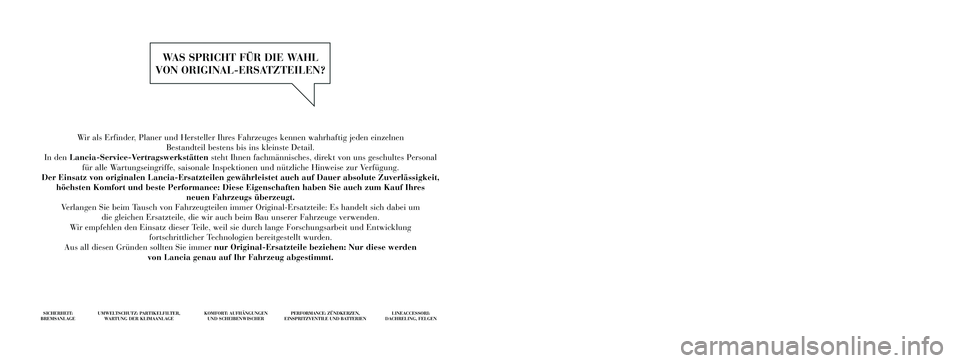

Wir als Erfinder, Planer und Hersteller Ihres Fahrzeuges kennen wahrhaftig jeden einzelnen
Bestandteil bestens bis ins kleinste Detail.
In den Lancia-Service-Vertragswerkstättensteht Ihnen fachmännisches, direkt von uns geschultes Personal
für alle Wartungseingriffe, saisonale Inspektionen und nützliche Hinweise zur Verfügung.
Der Einsatz von originalen Lancia-Ersatzteilen gewährleistet auch auf Dauer absolute Zuverlässigkeit,
höchsten Komfort und beste Performance: Diese Eigenschaften haben Sie auch zum Kauf Ihres
neuen Fahrzeugs überzeugt.
Verlangen Sie beim Tausch von Fahrzeugteilen immer Original-Ersatzteile: Es handelt sich dabei um
die gleichen Ersatzteile, die wir auch beim Bau unserer Fahrzeuge verwenden.
Wir empfehlen den Einsatz dieser Teile, weil sie durch lange Forschungsarbeit und Entwicklung
fortschrittlicher Technologien bereitgestellt wurden.
Aus all diesen Gründen sollten Sie immer nur Original-Ersatzteile beziehen: Nur diese werden
von Lancia genau auf Ihr Fahrzeug abgestimmt.
SICHERHEIT:
BREMSANLAGEUMWELTSCHUTZ: PARTIKELFILTER,
WARTUNG DER KLIMAANLAGEKOMFORT: AUFHÄNGUNGEN
UND SCHEIBENWISCHER PERFORMANCE: ZÜNDKERZEN,
EINSPRITZVENTILE UND BATTERIENLINEACCESSORI:
DACHRELING, FELGEN
WAS SPRICHT FÜR DIE WAHL
VON ORIGINAL-ERSATZTEILEN?
Cop nuova Ypsilon Lum D 17/04/14 08:08 Pagina 2

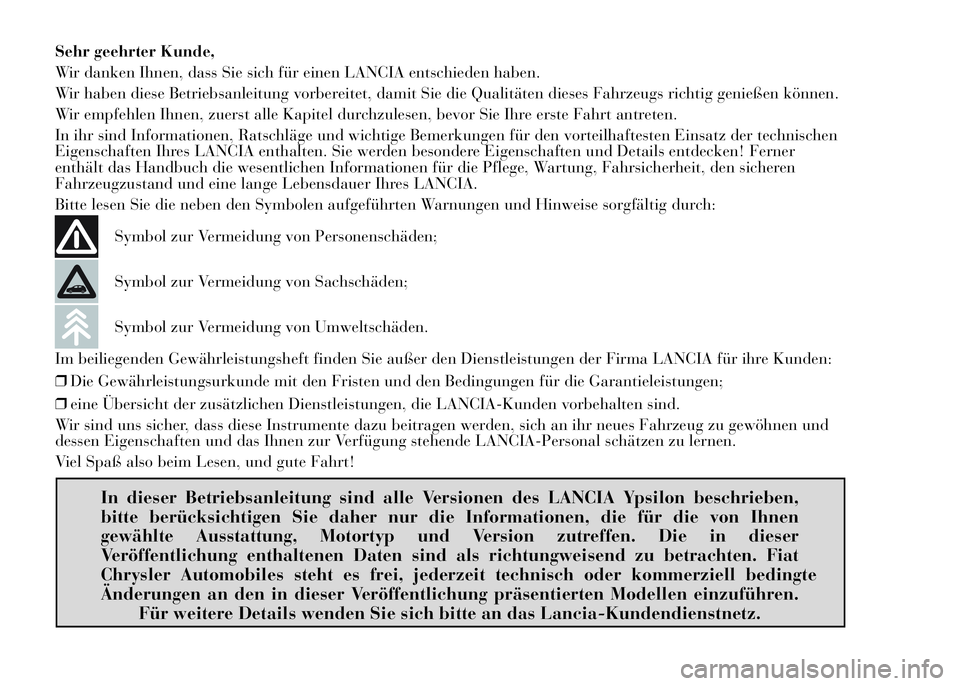

Sehr geehrter Kunde,
Wir danken Ihnen, dass Sie sich für einen LANCIA entschieden haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualitäten dieses Fahrzeugs richtig genießen können.
Wir empfehlen Ihnen, zuerst alle Kapitel durchzulesen, bevor Sie Ihre erste Fahrt antreten.
In ihr sind Informationen, Ratschläge und wichtige Bemerkungen für den vorteilhaftesten Einsatz der technischen
Eigenschaften Ihres LANCIA enthalten. Sie werden besondere Eigenschaften und Details entdecken! Ferner
enthält das Handbuch die wesentlichen Informationen für die Pflege, Wartung, Fahrsicherheit, den sicheren
Fahrzeugzustand und eine lange Lebensdauer Ihres LANCIA.
Bitte lesen Sie die neben den Symbolen aufgeführten Warnungen und Hinweise sorgfältig durch:
Symbol zur Vermeidung von Personenschäden;
Symbol zur Vermeidung von Sachschäden;
Symbol zur Vermeidung von Umweltschäden.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma LANCIA für ihre Kunden:
❒Die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen;
❒eine Übersicht der zusätzlichen Dienstleistungen, die LANCIA-Kunden vorbehalten sind.
Wir sind uns sicher, dass diese Instrumente dazu beitragen werden, sich an ihr neues Fahrzeug zu gewöhnen und
dessen Eigenschaften und das Ihnen zur Verfügung stehende LANCIA-Personal schätzen zu lernen.
Viel Spaß also beim Lesen, und gute Fahrt!
In dieser Betriebsanleitung sind alle Versionen des LANCIA Ypsilon beschrieben,
bitte berücksichtigen Sie daher nur die Informationen, die für die von Ihnen
gewählte Ausstattung, Motortyp und Version zutreffen. Die in dieser
Veröffentlichung enthaltenen Daten sind als richtungweisend zu betrachten. Fiat
Änderungen an den in dieser Veröffentlichung präsentierten Modellen einzuführen.
Für weitere Details wenden Sie sich bitte an das Lancia-Kundendienstnetz. Chrysler Automobiles steht es frei, jederzeit technisch oder kommerziell bedingte

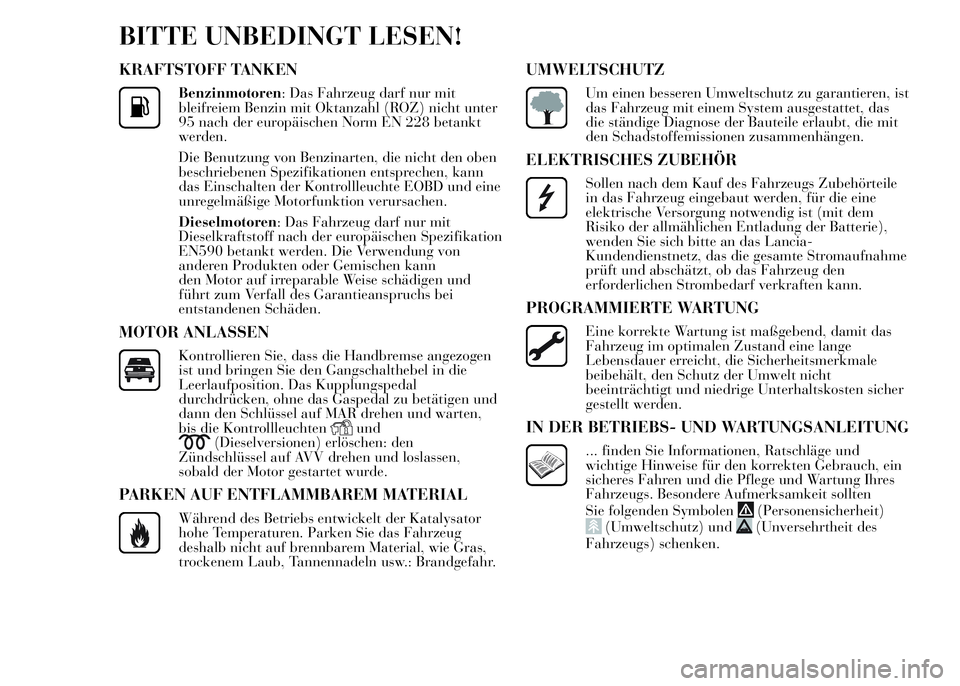

BITTE UNBEDINGT LESEN!
KRAFTSTOFF TANKEN
Benzinmotoren: Das Fahrzeug darf nur mit
bleifreiem Benzin mit Oktanzahl (ROZ) nicht unter
95 nach der europäischen Norm EN 228 betankt
werden.
Die Benutzung von Benzinarten, die nicht den oben
beschriebenen Spezifikationen entsprechen, kann
das Einschalten der Kontrollleuchte EOBD und eine
unregelmäßige Motorfunktion verursachen.
Dieselmotoren: Das Fahrzeug darf nur mit
Dieselkraftstoff nach der europäischen Spezifikation
EN590 betankt werden. Die Verwendung von
anderen Produkten oder Gemischen kann
den Motor auf irreparable Weise schädigen und
führt zum Verfall des Garantieanspruchs bei
entstandenen Schäden.
MOTOR ANLASSEN
Kontrollieren Sie, dass die Handbremse angezogen
ist und bringen Sie den Gangschalthebel in die
Leerlaufposition. Das Kupplungspedal
durchdrücken, ohne das Gaspedal zu betätigen und
dann den Schlüssel auf MAR drehen und warten,
bis die Kontrollleuchten
und(Dieselversionen) erlöschen: den
Zündschlüssel auf AVV drehen und loslassen,
sobald der Motor gestartet wurde.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt der Katalysator
hohe Temperaturen. Parken Sie das Fahrzeug
deshalb nicht auf brennbarem Material, wie Gras,
trockenem Laub, Tannennadeln usw.: Brandgefahr.
UMWELTSCHUTZ
Um einen besseren Umweltschutz zu garantieren, ist
das Fahrzeug mit einem System ausgestattet, das
die ständige Diagnose der Bauteile erlaubt, die mit
den Schadstoffemissionen zusammenhängen.
ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf des Fahrzeugs Zubehörteile
in das Fahrzeug eingebaut werden, für die eine
elektrische Versorgung notwendig ist (mit dem
Risiko der allmählichen Entladung der Batterie),
wenden Sie sich bitte an das Lancia-
Kundendienstnetz, das die gesamte Stromaufnahme
prüft und abschätzt, ob das Fahrzeug den
erforderlichen Strombedarf verkraften kann.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das
Fahrzeug im optimalen Zustand eine lange
Lebensdauer erreicht, die Sicherheitsmerkmale
beibehält, den Schutz der Umwelt nicht
beeinträchtigt und niedrige Unterhaltskosten sicher
gestellt werden.
IN DER BETRIEBS- UND WARTUNGSANLEITUNG
... finden Sie Informationen, Ratschläge und
wichtige Hinweise für den korrekten Gebrauch, ein
sicheres Fahren und die Pflege und Wartung Ihres
Fahrzeugs. Besondere Aufmerksamkeit sollten
Sie folgenden Symbolen
(Personensicherheit)
(Umweltschutz) und(Unversehrtheit des
Fahrzeugs) schenken.

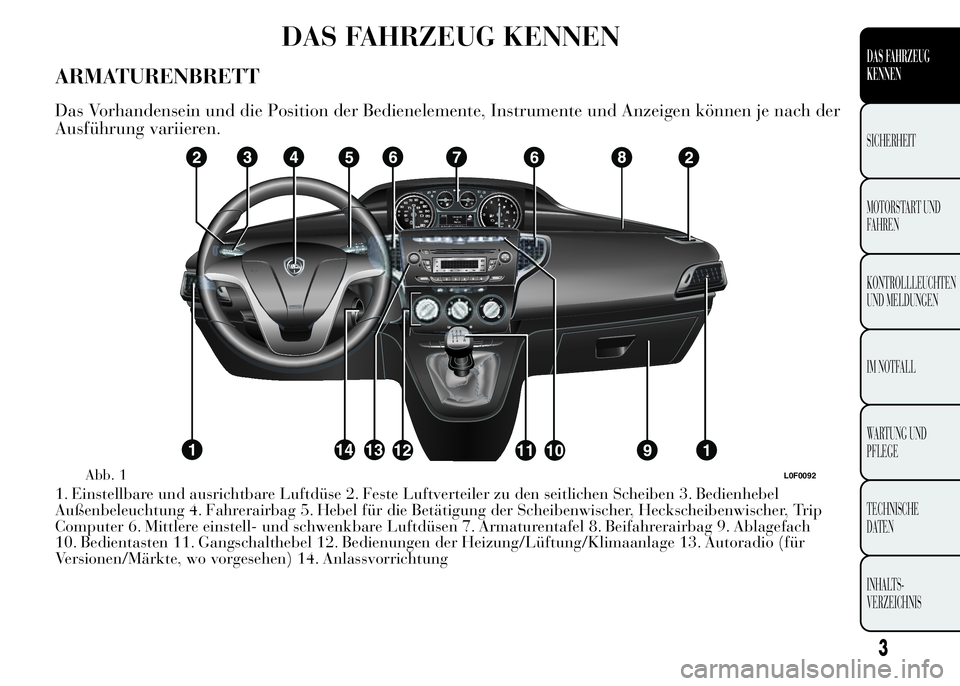

DAS FAHRZEUG KENNEN
ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach der
Ausführung variieren.
1. Einstellbare und ausrichtbare Luftdüse 2. Feste Luftverteiler zu den seitlichen Scheiben 3. Bedienhebel
Außenbeleuchtung 4. Fahrerairbag 5. Hebel für die Betätigung der Scheibenwischer, Heckscheibenwischer, Trip
Computer 6. Mittlere einstell- und schwenkbare Luftdüsen 7. Armaturentafel 8. Beifahrerairbag 9. Ablagefach
10. Bedientasten 11. Gangschalthebel 12. Bedienungen der Heizung/Lüftung/Klimaanlage 13. Autoradio (für
Versionen/Märkte, wo vorgesehen) 14. Anlassvorrichtung
Abb. 1L0F0092
3
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

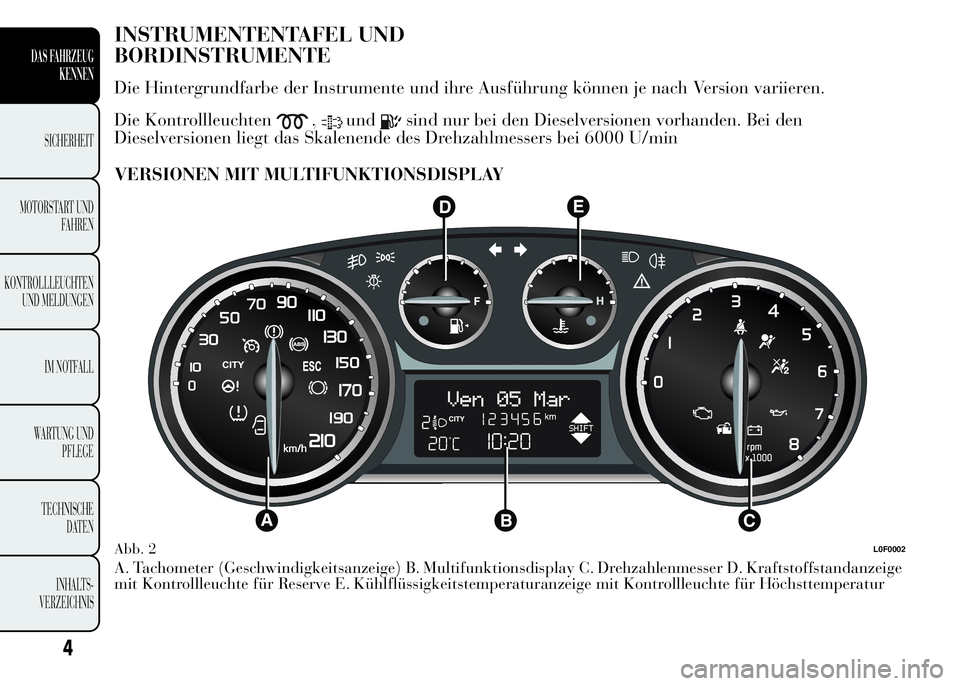

INSTRUMENTENTAFEL UND
BORDINSTRUMENTE
Die Hintergrundfarbe der Instrumente und ihre Ausführung können je nach Version variieren.
Die Kontrollleuchten
,undsind nur bei den Dieselversionen vorhanden. Bei den
Dieselversionen liegt das Skalenende des Drehzahlmessers bei 6000 U/min
VERSIONEN MIT MULTIFUNKTIONSDISPLAY
A. Tachometer (Geschwindigkeitsanzeige) B. Multifunktionsdisplay C. Drehzahlenmesser D. Kraftstoffstandanzeige
mit Kontrollleuchte für Reserve E. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
Abb. 2L0F0002
4
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

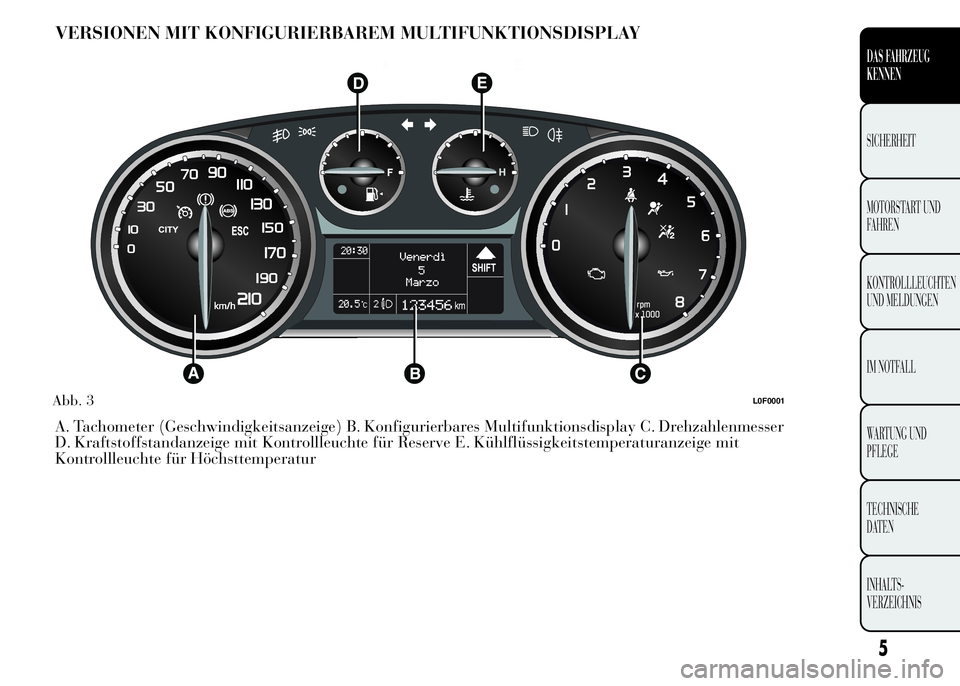

VERSIONEN MIT KONFIGURIERBAREM MULTIFUNKTIONSDISPLAY
A. Tachometer (Geschwindigkeitsanzeige) B. Konfigurierbares Multifunktionsdisplay C. Drehzahlenmesser
D. Kraftstoffstandanzeige mit Kontrollleuchte für Reserve E. Kühlflüssigkeitstemperaturanzeige mit
Kontrollleuchte für Höchsttemperatur
5
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Abb. 3L0F0001

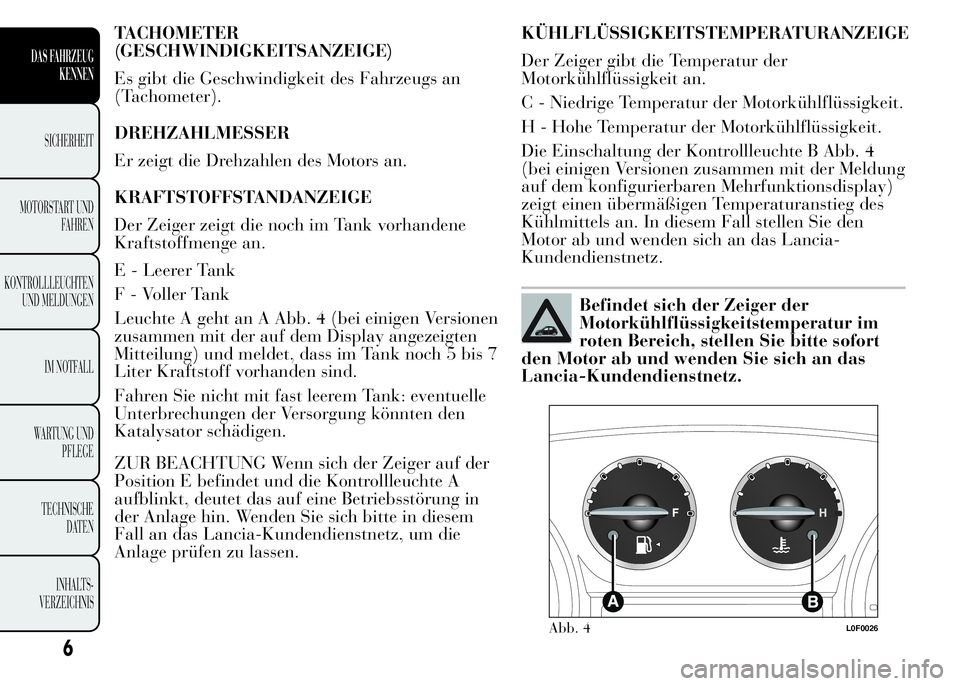

TACHOMETER
(GESCHWINDIGKEITSANZEIGE)
Es gibt die Geschwindigkeit des Fahrzeugs an
(Tachometer).
DREHZAHLMESSER
Er zeigt die Drehzahlen des Motors an.
KRAFTSTOFFSTANDANZEIGE
Der Zeiger zeigt die noch im Tank vorhandene
Kraftstoffmenge an.
E - Leerer Tank
F - Voller Tank
Leuchte A geht an A Abb. 4 (bei einigen Versionen
zusammen mit der auf dem Display angezeigten
Mitteilung) und meldet, dass im Tank noch 5 bis 7
Liter Kraftstoff vorhanden sind.
Fahren Sie nicht mit fast leerem Tank: eventuelle
Unterbrechungen der Versorgung könnten den
Katalysator schädigen.
ZUR BEACHTUNG Wenn sich der Zeiger auf der
Position E befindet und die Kontrollleuchte A
aufblinkt, deutet das auf eine Betriebsstörung in
der Anlage hin. Wenden Sie sich bitte in diesem
Fall an das Lancia-Kundendienstnetz, um die
Anlage prüfen zu lassen.KÜHLFLÜSSIGKEITSTEMPERATURANZEIGE
Der Zeiger gibt die Temperatur der
Motorkühlflüssigkeit an.
C - Niedrige Temperatur der Motorkühlflüssigkeit.
H - Hohe Temperatur der Motorkühlflüssigkeit.
Die Einschaltung der Kontrollleuchte B Abb. 4
(bei einigen Versionen zusammen mit der Meldung
auf dem konfigurierbaren Mehrfunktionsdisplay)
zeigt einen übermäßigen Temperaturanstieg des
Kühlmittels an. In diesem Fall stellen Sie den
Motor ab und wenden sich an das Lancia-
Kundendienstnetz.
Befindet sich der Zeiger der
Motorkühlflüssigkeitstemperatur im
roten Bereich, stellen Sie bitte sofort
den Motor ab und wenden Sie sich an das
Lancia-Kundendienstnetz.
Abb. 4L0F0026
