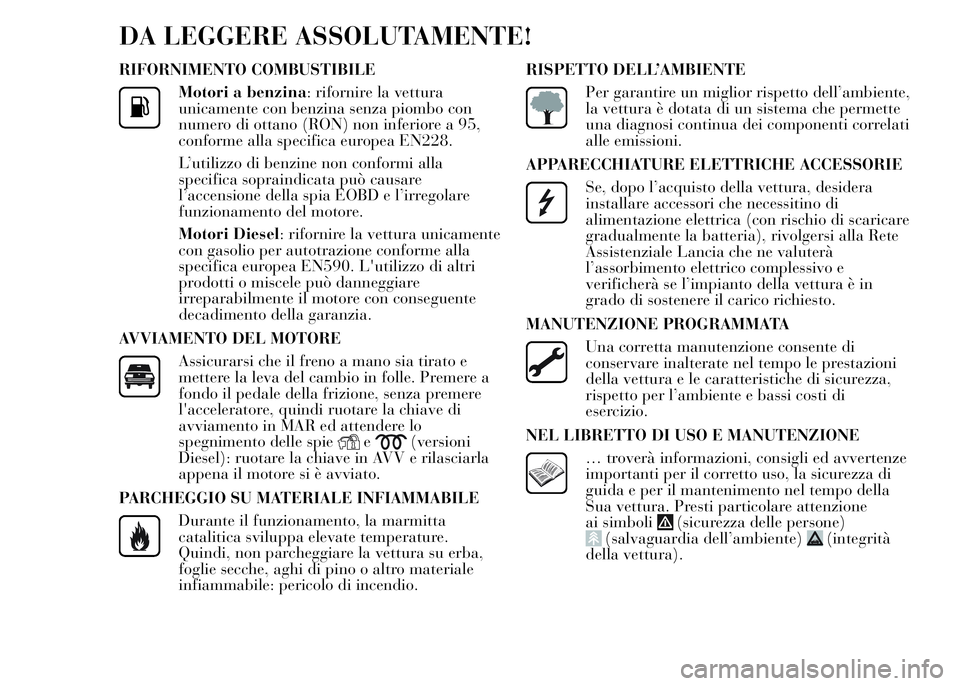

DA LEGGERE ASSOLUTAMENTE!
RIFORNIMENTO COMBUSTIBILE
Motori a benzina: rifornire la vettura
unicamente con benzina senza piombo con
numero di ottano (RON) non inferiore a 95,
conforme alla specifica europea EN228.
L’utilizzo di benzine non conformi alla
specifica sopraindicata può causare
l’accensione della spia EOBD e l’irregolare
funzionamento del motore.
Motori Diesel: rifornire la vettura unicamente
con gasolio per autotrazione conforme alla
specifica europea EN590. L'utilizzo di altri
prodotti o miscele può danneggiare
irreparabilmente il motore con conseguente
decadimento della garanzia.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato e
mettere la leva del cambio in folle. Premere a
fondo il pedale della frizione, senza premere
l'acceleratore, quindi ruotare la chiave di
avviamento in MAR ed attendere lo
spegnimento delle spie
e(versioni
Diesel): ruotare la chiave in AVV e rilasciarla
appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta
catalitica sviluppa elevate temperature.
Quindi, non parcheggiare la vettura su erba,
foglie secche, aghi di pino o altro materiale
infiammabile: pericolo di incendio.RISPETTO DELL’AMBIENTE
Per garantire un miglior rispetto dell’ambiente,
la vettura è dotata di un sistema che permette
una diagnosi continua dei componenti correlati
alle emissioni.
APPARECCHIATURE ELETTRICHE ACCESSORIE
Se, dopo l’acquisto della vettura, desidera
installare accessori che necessitino di
alimentazione elettrica (con rischio di scaricare
gradualmente la batteria), rivolgersi alla Rete
Assistenziale Lancia che ne valuterà
l’assorbimento elettrico complessivo e
verificherà se l’impianto della vettura è in
grado di sostenere il carico richiesto.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di
conservare inalterate nel tempo le prestazioni
della vettura e le caratteristiche di sicurezza,
rispetto per l’ambiente e bassi costi di
esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE
… troverà informazioni, consigli ed avvertenze
importanti per il corretto uso, la sicurezza di
guida e per il mantenimento nel tempo della
Sua vettura. Presti particolare attenzione
ai simboli
(sicurezza delle persone)(salvaguardia dell’ambiente)(integrità
della vettura).
Page 7 of 315
CONOSCENZA DELLA VETTURA

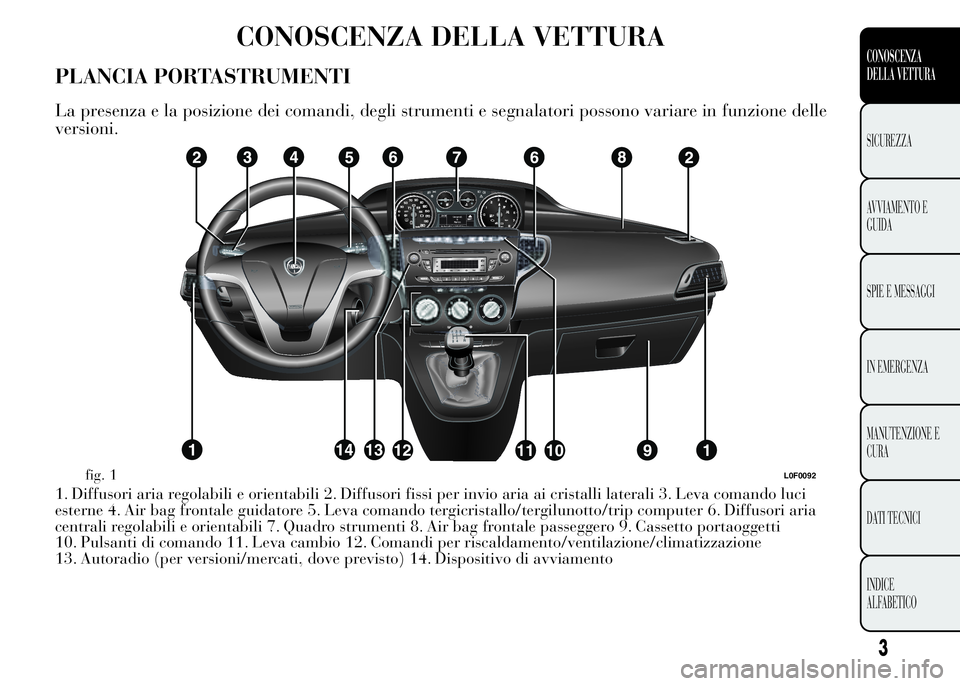

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle
versioni.
1. Diffusori aria regolabili e orientabili 2. Diffusori fissi per invio aria ai cristalli laterali 3. Leva comando luci
esterne 4. Air bag frontale guidatore 5. Leva comando tergicristallo/tergilunotto/trip computer 6. Diffusori aria
centrali regolabili e orientabili 7. Quadro strumenti 8. Air bag frontale passeggero 9. Cassetto portaoggetti
10. Pulsanti di comando 11. Leva cambio 12. Comandi per riscaldamento/ventilazione/climatizzazione
13. Autoradio (per versioni/mercati, dove previsto) 14. Dispositivo di avviamento
fig. 1L0F0092
3
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 8 of 315

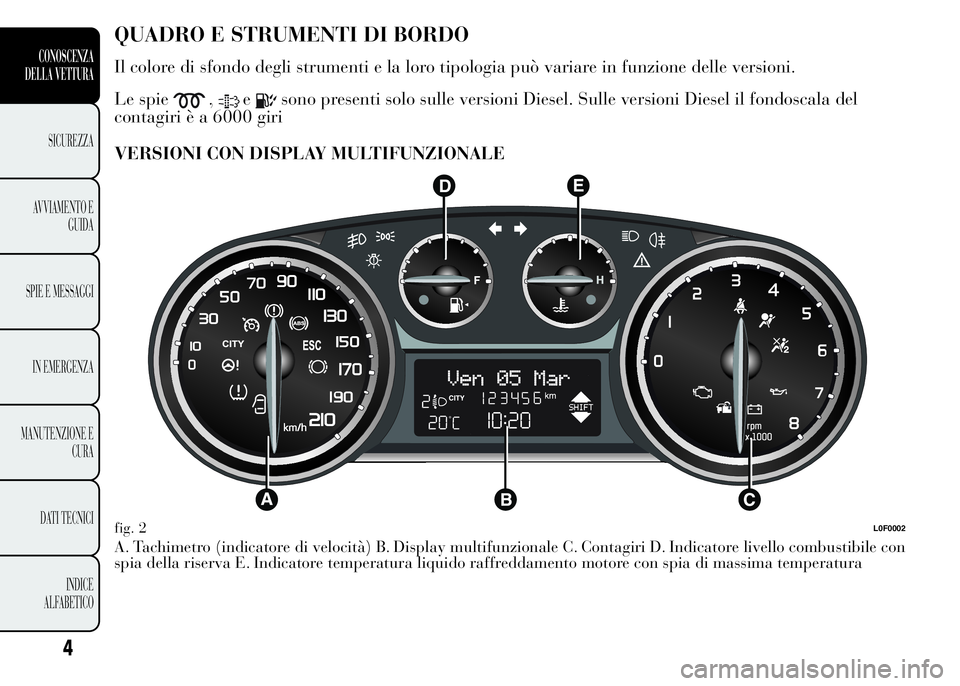

QUADRO E STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
Le spie
,esono presenti solo sulle versioni Diesel. Sulle versioni Diesel il fondoscala del
contagiri è a 6000 giri
VERSIONI CON DISPLAY MULTIFUNZIONALE
A. Tachimetro (indicatore di velocità) B. Display multifunzionale C. Contagiri D. Indicatore livello combustibile con
spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
fig. 2L0F0002
4
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 9 of 315

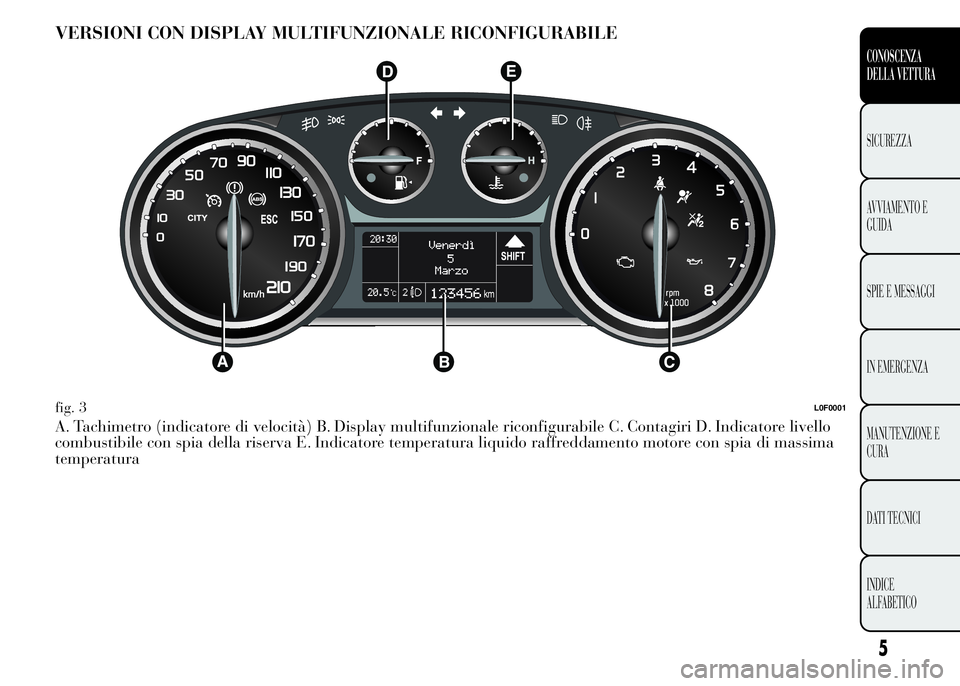

VERSIONI CON DISPLAY MULTIFUNZIONALE RICONFIGURABILE
A. Tachimetro (indicatore di velocità) B. Display multifunzionale riconfigurabile C. Contagiri D. Indicatore livello
combustibile con spia della riserva E. Indicatore temperatura liquido raffreddamento motore con spia di massima
temperatura
fig. 3L0F0001
5
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 10 of 315

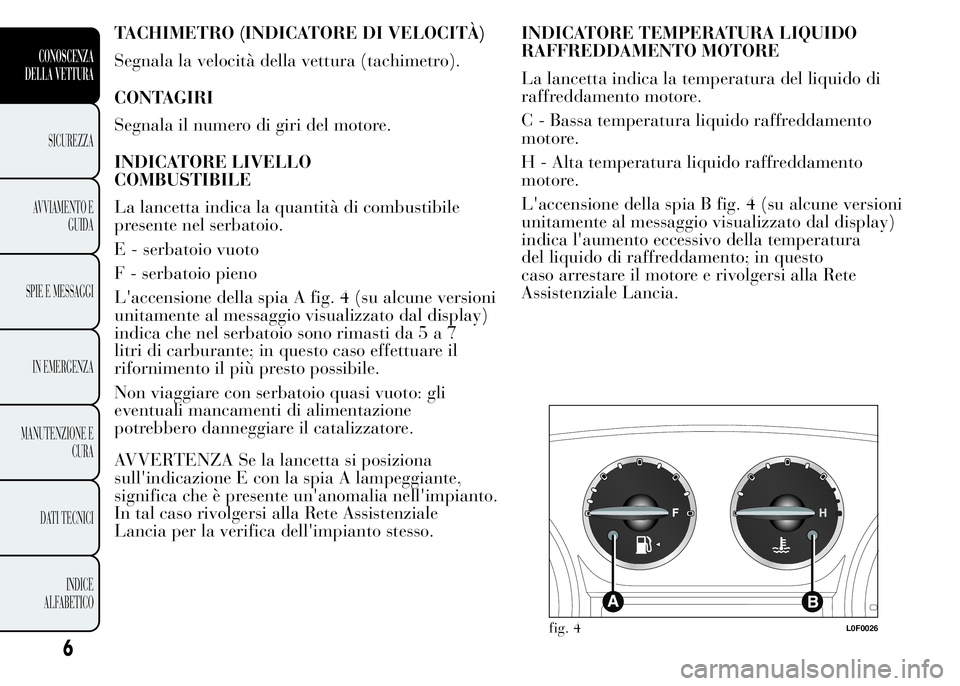

TACHIMETRO (INDICATORE DI VELOCITÀ)
Segnala la velocità della vettura (tachimetro).
CONTAGIRI
Segnala il numero di giri del motore.
INDICATORE LIVELLO
COMBUSTIBILE
La lancetta indica la quantità di combustibile
presente nel serbatoio.
E - serbatoio vuoto
F - serbatoio pieno
L'accensione della spia A fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica che nel serbatoio sono rimasti da5a7
litri di carburante; in questo caso effettuare il
rifornimento il più presto possibile.
Non viaggiare con serbatoio quasi vuoto: gli
eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.
AVVERTENZA Se la lancetta si posiziona
sull'indicazione E con la spia A lampeggiante,
significa che è presente un'anomalia nell'impianto.
In tal caso rivolgersi alla Rete Assistenziale
Lancia per la verifica dell'impianto stesso.INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
La lancetta indica la temperatura del liquido di
raffreddamento motore.
C - Bassa temperatura liquido raffreddamento
motore.
H - Alta temperatura liquido raffreddamento
motore.
L'accensione della spia B fig. 4 (su alcune versioni
unitamente al messaggio visualizzato dal display)
indica l'aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla Rete
Assistenziale Lancia.
fig. 4L0F0026
6
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 11 of 315
Se la lancetta della temperatura del
liquido di raffreddamento motore
si posiziona sulla zona rossa, spegnere
immediatamente il motore e rivolgersi alla
Rete Assistenziale Lancia.DISPLAY
La vettura può essere dotata di display
multifunzionale/multifunzionale riconfigurabile in
grado di offrire informazioni utili all'utente, in
funzione di quanto precedentemente impostato,
durante la guida della vettura.
Con chiave estratta dal dispositivo di avviamento,
all'apertura/chiusura di una porta, il display si
attiva visualizzando per alcuni secondi l'ora e
i chilometri totali (oppure miglia) percorsi.
NOTA Con temperatura esterna molto bassa (sotto
gli 0°C) la visualizzazione delle informazioni sul
display potrebbe avvenire con tempi più lunghi
rispetto al normale funzionamento.
7
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 12 of 315
VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALE
Sul display fig. 5 appaiono le seguenti indicazioni:
AData
BGear Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove previsto)
CIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto)
DOra (sempre visualizzata, anche con chiave
estratta e porte chiuse)
EOdometro (visualizzazione chilometri/miglia
percorsi)
FTemperatura esterna (per versioni/mercati, dove
previsto)
GPosizione assetto fari (solo con luci
anabbaglianti inserite)
HEventuale inserimento servosterzo elettrico
Dualdrive (scritta CITY) o inserimento modalità
di guida ECO (scritta ECO)VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALE RICONFIGURABILE
Sul display fig. 6 appaiono le seguenti indicazioni:
AOra
BData oppure visualizzazione chilometri (o
miglia) parziali percorsi
CGear Shift Indicator (indicazione cambio
marcia) (per versioni/mercati, dove previsto)
DIndicazione funzione Start&Stop (per
versioni/mercati, dove previsto)
EOdometro (visualizzazione chilometri/miglia
percorsi)
FPosizione assetto fari (solo con luci
anabbaglianti inserite)
fig. 5L0F1008fig. 6L0F1007
8
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
GTemperatura esterna (per versioni/mercati, dove
previsto)
Page 13 of 315
HSegnalazione sullo stato della vettura (es. porte
aperte, oppure eventuale presenza ghiaccio su
strada, ecc. ...)
Su alcune versioni il display visualizza la pressione
della turbina.
GEAR SHIFT INDICATOR
Il sistema GSI (Gear Shift Indicator) suggerisce al
guidatore di effettuare un cambio marcia
attraverso un'apposita indicazione sul quadro di
bordo fig. 7.
Tramite il GSI, il guidatore viene avvisato che il
passaggio ad un'altra marcia consentirebbe un
risparmio in termini di consumi.Quando sul display viene visualizzata l'icona
SHIFT UP (
SHIFT) il GSI suggerisce di passare
ad una marcia con rapporto superiore, mentre
quando sul display viene visualizzata l'icona
SHIFT DOWN (
SHIFT) il GSI suggerisce di
passare ad una marcia con rapporto inferiore.
L'indicazione sul quadro strumenti rimane accesa
fino a quando il guidatore non effettua un cambio
marcia o fino a quando le condizioni di guida
non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per
ottimizzare i consumi.
fig. 7L0F1010
9
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 14 of 315
WELCOME MOVEMENT
Su alcune versioni, ruotando la chiave in posizione
MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli
indici del tachimetro e del contagiri;
❒l'illuminazione indici grafiche/display;
❒la visualizzazione del logo Lancia.
Movimentazione indici
Se viene estratta la chiave dal dispositivo di
avviamento durante la movimentazione degli
indici, questi tornano immediatamente in
posizione iniziale.
Dopo aver raggiunto il valore di fondo scala gli
indici si posizionano sul valore segnalato dalla
vettura.
All'avviamento del motore la movimentazione
degli indici termina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall'inserimento della
chiave nel dispositivo di avviamento si accendono
in sequenza indici, grafiche e display.Visualizzazione logo Lancia
In fase di estrazione della chiave dal dispositivo di
avviamento (con porte chiuse), il display rimane
illuminato e visualizzo il logo Lancia.
Successivamente viene attenuata progressivamente
l'illuminazione del display fino al completo
spegnimento.
10
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Page 15 of 315
PULSANTI DI COMANDO
NOTA Nelle pagine seguenti vengono descritti i
pulsanti
efig. 8.
Sulle versioni dotate di fari a scarica di gas
(Xenon) i pulsanti sono
e.
Per scorrere sulla videata e sulle relative opzioni,
verso l'alto o per incrementare il valore
visualizzato.
Pressione breve per accedere al menù e/o passare
alla videata successiva oppure confermare la scelta
desiderata.
Pressione lunga per ritornare alla videata
standard.
Per scorrere sulla videata e sulle relative opzioni,
verso il basso o per decrementare il valore
visualizzato.I pulsanti
eattivano funzioni diverse a
seconda delle seguenti situazioni:
❒all'interno del menù permettono lo scorrimento
verso l'alto o verso il basso;
❒durante le operazioni di impostazione
permettono l'incremento o il decremento.
fig. 8L0F0042
11
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
