Lancia Ypsilon 2015 Notice d'entretien (in French)

217
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

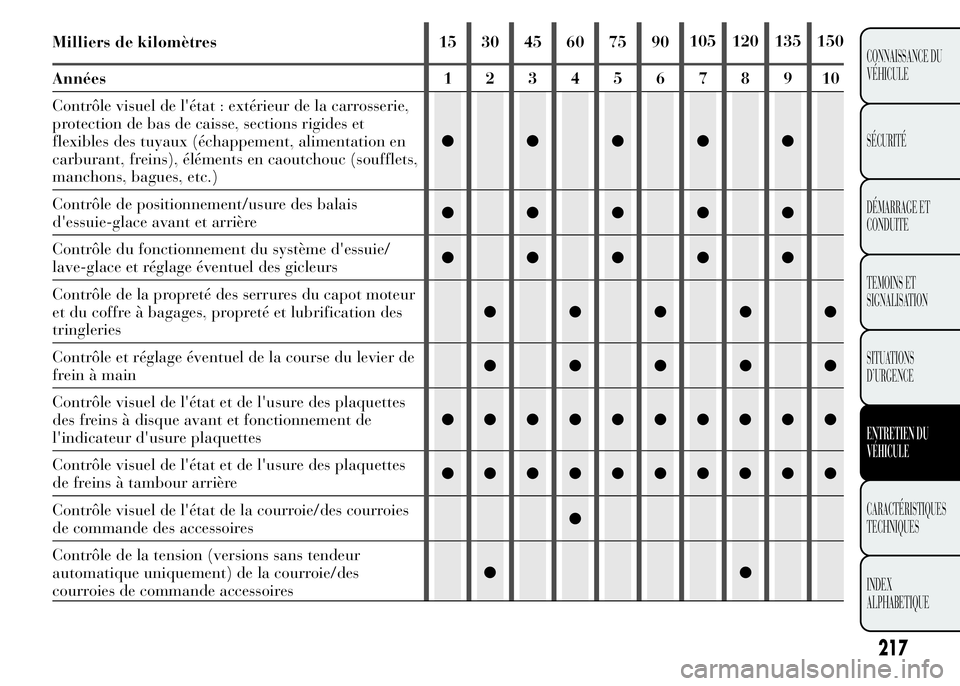

Milliers de kilomètres 15 30 45 60 75 90105 120 135 150
Années12345678910
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et
flexibles des tuyaux (échappement, alimentation en
carburant, freins), éléments en caoutchouc (soufflets,
manchons, bagues, etc.)●●●●●
Contrôle de positionnement/usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/
lave-glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur
et du coffre à bagages, propreté et lubrification des
tringleries●●●●●
Contrôle et réglage éventuel de la course du levier de
frein à main●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes
des freins à disque avant et fonctionnement de
l'indicateur d'usure plaquettes●●●●●●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes
de freins à tambour arrière●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies
de commande des accessoires●
Contrôle de la tension (versions sans tendeur
automatique uniquement) de la courroie/des
courroies de commande accessoires●●

218
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

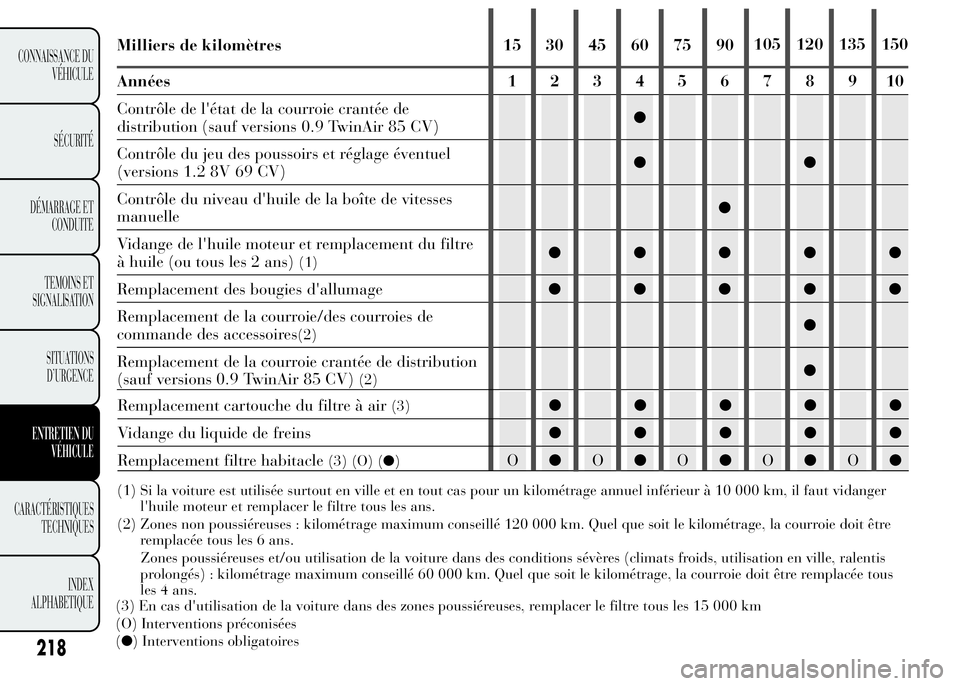

Milliers de kilomètres 15 30 45 60 75 90105 120 135 150
Années12345678910
Contrôle de l'état de la courroie crantée de
distribution (sauf versions 0.9 TwinAir 85 CV)●
Contrôle du jeu des poussoirs et réglage éventuel
(versions 1.2 8V 69 CV)●●
Contrôle du niveau d'huile de la boîte de vitesses
manuelle●
Vidange de l'huile moteur et remplacement du filtre
à huile (ou tous les 2 ans)
(1)●●●●●
Remplacement des bougies d'allumage●●●●●
Remplacement de la courroie/des courroies de
commande des accessoires
(2)●
Remplacement de la courroie crantée de distribution
(sauf versions 0.9 TwinAir 85 CV)
(2)●
(1) Si la voiture est utilisée surtout en ville et en tout cas pour un kilométrage annuel inférieur à 10 000 km, il faut vidanger
l'huile moteur et remplacer le filtre tous les ans.
(2) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être
remplacée tous les 6 ans.
Zones poussiéreuses et/ou utilisation de la voiture dans des conditions sévères (climats froids, utilisation en ville, ralentis
prolongés) : kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous
les 4 ans.
Remplacement cartouche du filtre à air(3)●●●●●
Vidange du liquide de freins●●●●●
Remplacement filtre habitacle
(3) (O) (●)O●O●O●O●O●
(3) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 15 000 km
(O) Interventions préconisées
(●) Interventions obligatoires

219
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

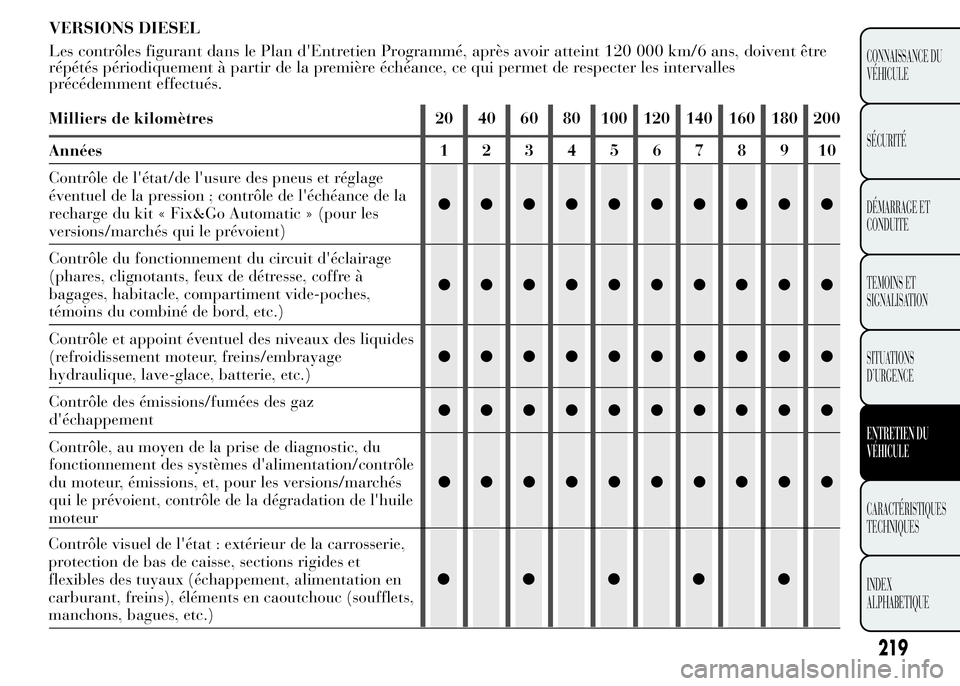

VERSIONS DIESEL
Les contrôles figurant dans le Plan d'Entretien Programmé, après avoir atteint 120 000 km/6 ans, doivent être
répétés périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles
précédemment effectués.
Milliers de kilomètres 20 40 60 80
100 120 140 160 180 200
Années12345678910
Contrôle de l'état/de l'usure des pneus et réglage
éventuel de la pression ; contrôle de l'échéance de la
recharge du kit « Fix&Go Automatic » (pour les
versions/marchés qui le prévoient)●●●●●●●●●●
Contrôle du fonctionnement du circuit d'éclairage
(phares, clignotants, feux de détresse, coffre à
bagages, habitacle, compartiment vide-poches,
témoins du combiné de bord, etc.)●●●●●●●●●●
Contrôle et appoint éventuel des niveaux des liquides
(refroidissement moteur, freins/embrayage
hydraulique, lave-glace, batterie, etc.)●●●●●●●●●●
Contrôle des émissions/fumées des gaz
d'échappement●●●●●●●●●●
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle
du moteur, émissions, et, pour les versions/marchés
qui le prévoient, contrôle de la dégradation de l'huile
moteur●●●●●●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et
flexibles des tuyaux (échappement, alimentation en
carburant, freins), éléments en caoutchouc (soufflets,
manchons, bagues, etc.)●●●●●

220
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

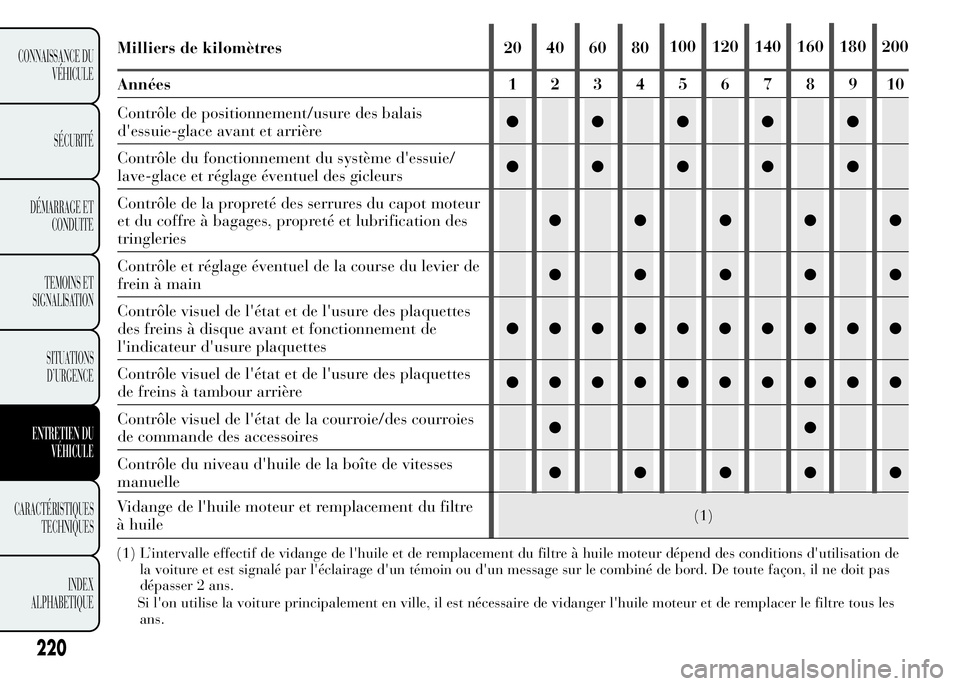

Milliers de kilomètres 20 40 60 80100 120 140 160 180 200
Années12345678910
Contrôle de positionnement/usure des balais
d'essuie-glace avant et arrière●●●●●
Contrôle du fonctionnement du système d'essuie/
lave-glace et réglage éventuel des gicleurs●●●●●
Contrôle de la propreté des serrures du capot moteur
et du coffre à bagages, propreté et lubrification des
tringleries●●●●●
Contrôle et réglage éventuel de la course du levier de
frein à main●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes
des freins à disque avant et fonctionnement de
l'indicateur d'usure plaquettes●●●●●●●●●●
Contrôle visuel de l'état et de l'usure des plaquettes
de freins à tambour arrière●●●●●●●●●●
Contrôle visuel de l'état de la courroie/des courroies
de commande des accessoires●●
Contrôle du niveau d'huile de la boîte de vitesses
manuelle●●●●●
Vidange de l'huile moteur et remplacement du filtre
à huile(1)
(1) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation de
la voiture et est signalé par l'éclairage d'un témoin ou d'un message sur le combiné de bord. De toute façon, il ne doit pas
dépasser 2 ans.
Si l'on utilise la voiture principalement en ville, il est nécessaire de vidanger l'huile moteur et de remplacer le filtre tous les
ans.

;
221
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

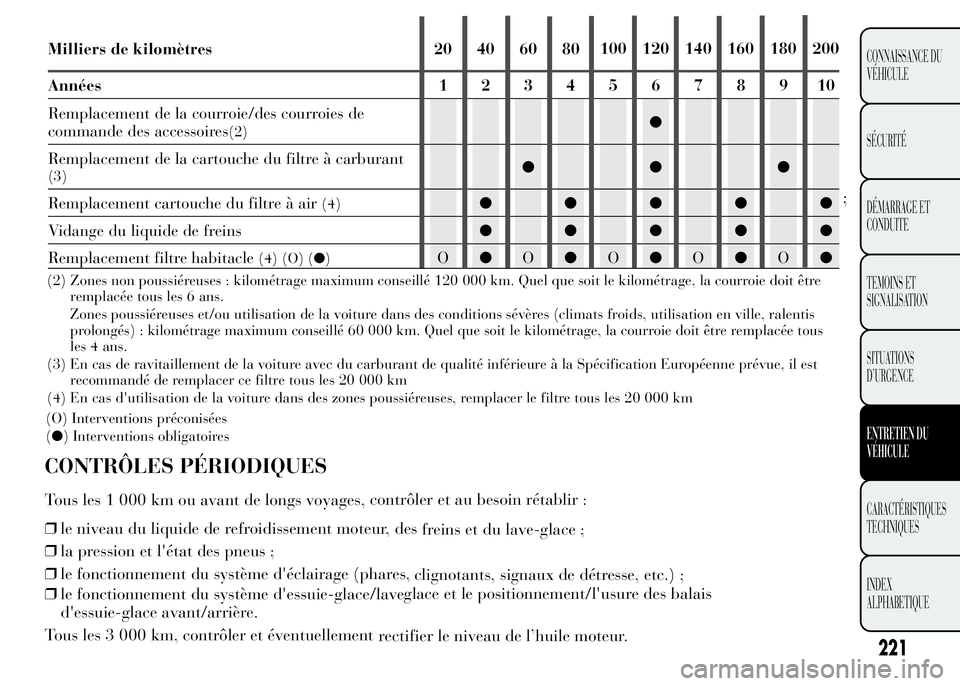

Milliers de kilomètres 20 40 60 80100 120 140 160 180 200
Années12345678910
Remplacement de la courroie/des courroies de
commande des accessoires
(2)●
Remplacement de la cartouche du filtre à carburant
(3)●●●
Remplacement cartouche du filtre à air
(4)●●●●●
Vidange du liquide de freins●●●●●
Remplacement filtre habitacle
(4) (O) (●)O●O●O●O●O●
(2) Zones non poussiéreuses : kilométrage maximum conseillé 120 000 km. Quel que soit le kilométrage, la courroie doit être
remplacée tous les 6 ans.
Zones poussiéreuses et/ou utilisation de la voiture dans des conditions sévères (climats froids, utilisation en ville, ralentis
prolongés) : kilométrage maximum conseillé 60 000 km. Quel que soit le kilométrage, la courroie doit être remplacée tous
les 4 ans.
(3) En cas de ravitaillement de la voiture avec du carburant de qualité inférieure à la Spécification Européenne prévue, il est
recommandé de remplacer ce filtre tous les 20 000 km
(4) En cas d'utilisation de la voiture dans des zones poussiéreuses, remplacer le filtre tous les 20 000 km
(O) Interventions préconisées
(●) Interventions obligatoires
CONTRÔLES PÉRIODIQUES
Tous les 1 000 km ou avant de longs voyages,contrôler et au besoin rétablir :
❒le niveau du liquide de refroidissement moteur, des
freins et du lave-glace ;
❒la pression et l'état des pneus ;
❒le fonctionnement du système d'éclairage (phares,
clignotants, signaux de détresse, etc.) ;
❒le fonctionnement du système d'essuie-glace/laveglace et le positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Tous les 3 000 km, contrôler et éventuellement
rectifier le niveau de l’huile moteur.

222
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

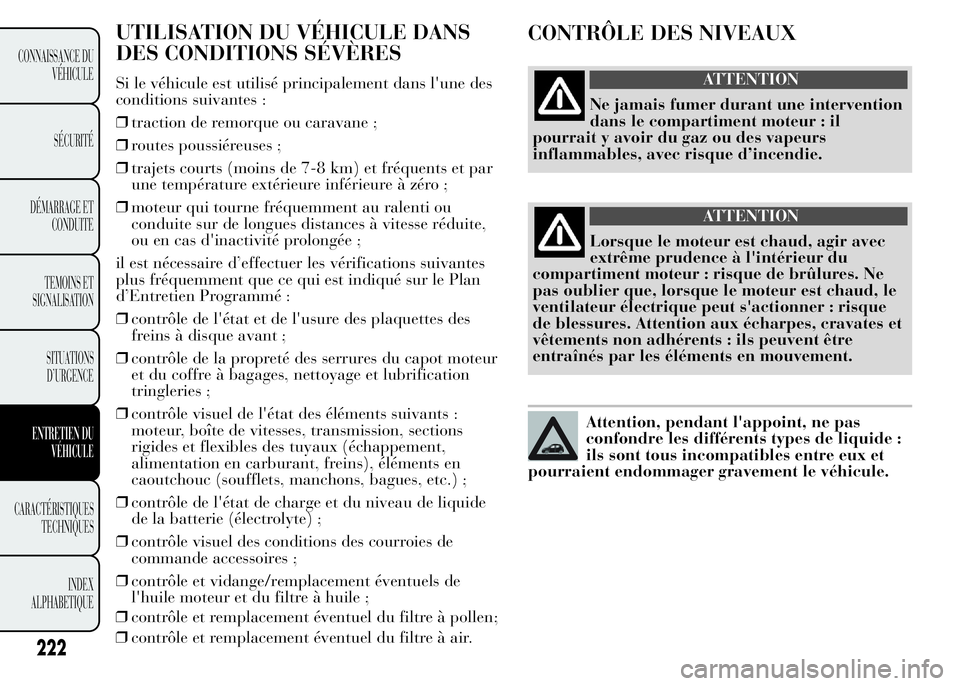

UTILISATION DU VÉHICULE DANS
DES CONDITIONS SÉVÈRES
Si le véhicule est utilisé principalement dans l'une des
conditions suivantes :
❒traction de remorque ou caravane ;
❒routes poussiéreuses ;
❒trajets courts (moins de 7-8 km) et fréquents et par
une température extérieure inférieure à zéro ;
❒moteur qui tourne fréquemment au ralenti ou
conduite sur de longues distances à vitesse réduite,
ou en cas d'inactivité prolongée ;
il est nécessaire d’effectuer les vérifications suivantes
plus fréquemment que ce qui est indiqué sur le Plan
d’Entretien Programmé :
❒contrôle de l'état et de l'usure des plaquettes des
freins à disque avant ;
❒contrôle de la propreté des serrures du capot moteur
et du coffre à bagages, nettoyage et lubrification
tringleries ;
❒contrôle visuel de l'état des éléments suivants :
moteur, boîte de vitesses, transmission, sections
rigides et flexibles des tuyaux (échappement,
alimentation en carburant, freins), éléments en
caoutchouc (soufflets, manchons, bagues, etc.) ;
❒contrôle de l'état de charge et du niveau de liquide
de la batterie (électrolyte) ;
❒contrôle visuel des conditions des courroies de
commande accessoires ;
❒contrôle et vidange/remplacement éventuels de
l'huile moteur et du filtre à huile ;
❒contrôle et remplacement éventuel du filtre à pollen;
❒contrôle et remplacement éventuel du filtre à air.
CONTRÔLE DES NIVEAUX
ATTENTION
Ne jamais fumer durant une intervention
dans le compartiment moteur : il
pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
ATTENTION
Lorsque le moteur est chaud, agir avec
extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures. Ne
pas oublier que, lorsque le moteur est chaud, le
ventilateur électrique peut s'actionner : risque
de blessures. Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.
Attention, pendant l'appoint, ne pas
confondre les différents types de liquide :
ils sont tous incompatibles entre eux et
pourraient endommager gravement le véhicule.

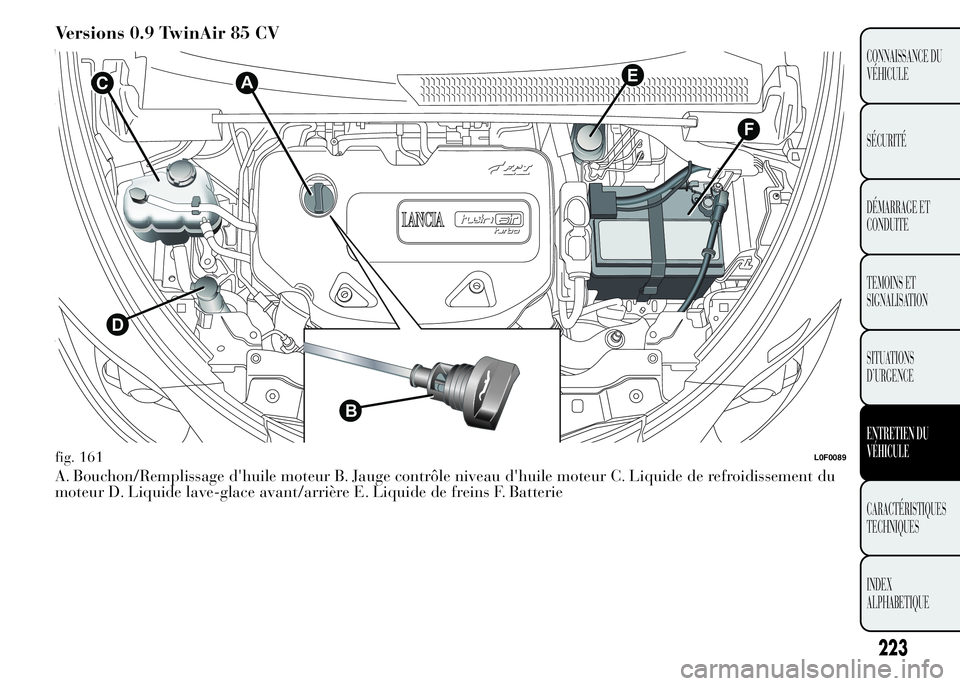

Versions 0.9 TwinAir 85 CV
A. Bouchon/Remplissage d'huile moteur B. Jauge contrôle niveau d'huile moteur C. Liquide de refroidissement du
moteur D. Liquide lave-glace avant/arrière E. Liquide de freins F. Batterie
F
EC
D
B
A
fig. 161L0F0089
223
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Versions 1.2 8V 69 CV
A. Jauge contrôle niveau d'huile moteur B. Bouchon/Remplissage d'huile moteur C. Liquide de refroidissement du
moteur D. Liquide lave-glace avant/arrière E. Liquide de freins F. Batterie
fig. 162L0F0050
224
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

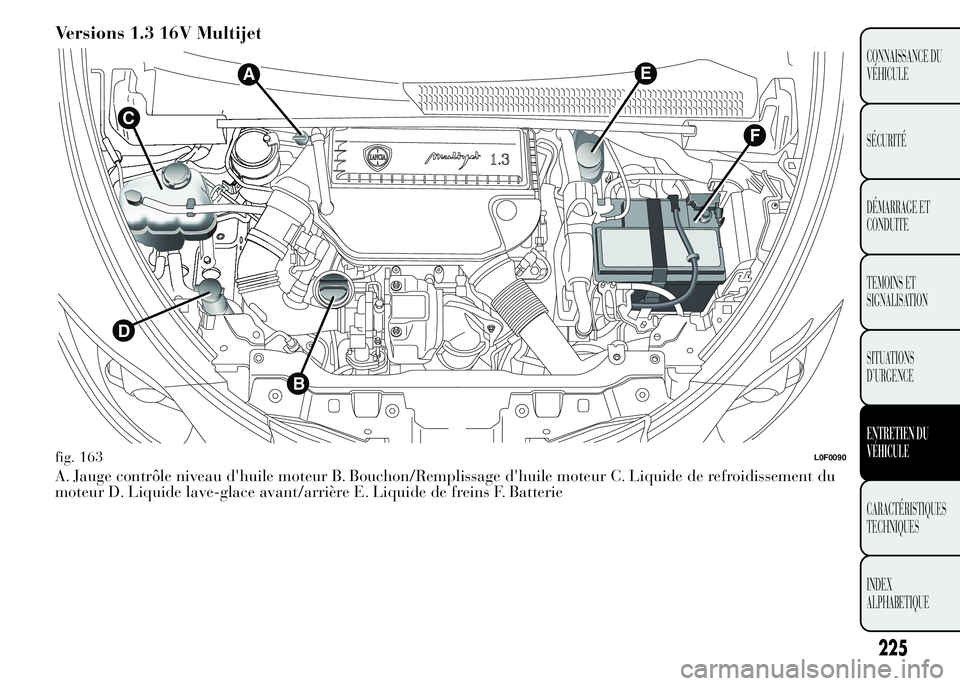

Versions 1.3 16V Multijet
A. Jauge contrôle niveau d'huile moteur B. Bouchon/Remplissage d'huile moteur C. Liquide de refroidissement du
moteur D. Liquide lave-glace avant/arrière E. Liquide de freins F. Batterie
EA
C
D
B
F
fig. 163L0F0090
225
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

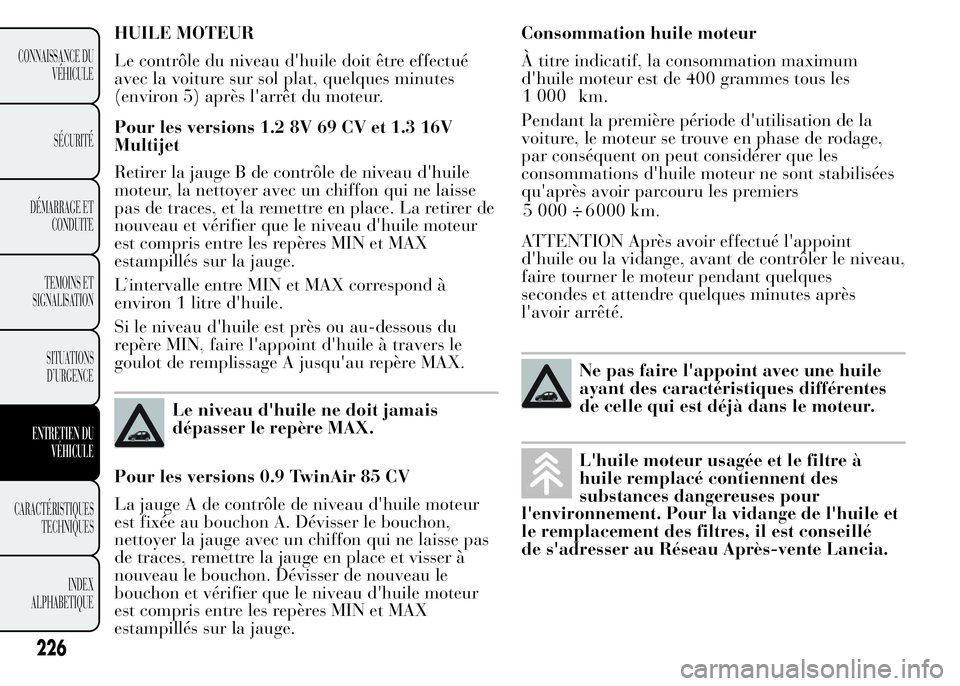

HUILE MOTEUR
Le contrôle du niveau d'huile doit être effectué
avec la voiture sur sol plat, quelques minutes
(environ 5) après l'arrêt du moteur.
Pour les versions 1.2 8V 69 CV et 1.3 16V
Multijet
Retirer la jauge B de contrôle de niveau d'huile
moteur, la nettoyer avec un chiffon qui ne laisse
pas de traces, et la remettre en place. La retirer de
nouveau et vérifier que le niveau d'huile moteur
est compris entre les repères MIN et MAX
estampillés sur la jauge.
L’intervalle entre MIN et MAX correspond à
environ 1 litre d'huile.
Si le niveau d'huile est près ou au-dessous du
repère MIN, faire l'appoint d'huile à travers le
goulot de remplissage A jusqu'au repère MAX.
Le niveau d'huile ne doit jamais
dépasser le repère MAX.
Pour les versions 0.9 TwinAir 85 CV
La jauge A de contrôle de niveau d'huile moteur
est fixée au bouchon A. Dévisser le bouchon,
nettoyer la jauge avec un chiffon qui ne laisse pas
de traces, remettre la jauge en place et visser à
nouveau le bouchon. Dévisser de nouveau le
bouchon et vérifier que le niveau d'huile moteur
est compris entre les repères MIN et MAX
estampillés sur la jauge.Consommation huile moteur
À titre indicatif, la consommation maximum
d'huile moteur est de 400 grammes tous les
k m.
Pendant la première période d'utilisation de la
voiture, le moteur se trouve en phase de rodage,
par conséquent on peut considérer que les
consommations d'huile moteur ne sont stabilisées
qu'après avoir parcouru les premiers
ATTENTION Après avoir effectué l'appoint
d'huile ou la vidange, avant de contrôler le niveau,
faire tourner le moteur pendant quelques
secondes et attendre quelques minutes après
l'avoir arrêté.
Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes
de celle qui est déjà dans le moteur.
L'huile moteur usagée et le filtre à
huile remplacé contiennent des
substances dangereuses pour
l'environnement. Pour la vidange de l'huile et
le remplacement des filtres, il est conseillé
de s'adresser au Réseau Après-vente Lancia.
226
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
6 000 km. 1 000
5 000 ÷
