Lancia Ypsilon 2015 Notice d'entretien (in French)

RAVITAILLEMENTS
Versions Essence 0.9 TwinAir 85 CV 1.2 8V 69 CVCarburants préconisés
et lubrifiants d’origine
Réservoir de carburant
(litres) :40 40
Essence sans plomb non
inférieure à 95 R.O.N.
(Spécification EN228) y compris une réserve de
(litres) :5÷7 5÷7
Circuit de refroidissement
du moteur (litres) :5,3 4,9Mélange d'eau distillée et
de liquide PARAFLU
UPà
50 %
(*)
Carter du moteur (litres) : 2,8 2,5
SELENIA K P.E.
Carter du moteur et filtre
(litres) :3,2 2,8
Boîte de vitesses/
différentiel (litres) :1,65 1,65TUTELA TRANSMIS-
SION GEARFORCE
Circuit des freins
hydrauliques (litres) :0,55 0,55 TUTELA TOP 4
Récipient de liquide pour
lave-glace avant et lave-
glace arrière (litres) :2,55 2,5Mélange d'eau et de liq-
uide TUTELA PROFES-
SIONAL SC35
(*) Pour des conditions climatiques particulièrement sévères, il est conseillé d'utiliser un mélange de 60 % de PARAFLUUPet
de 40 % d'eau déminéralisée.
257
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

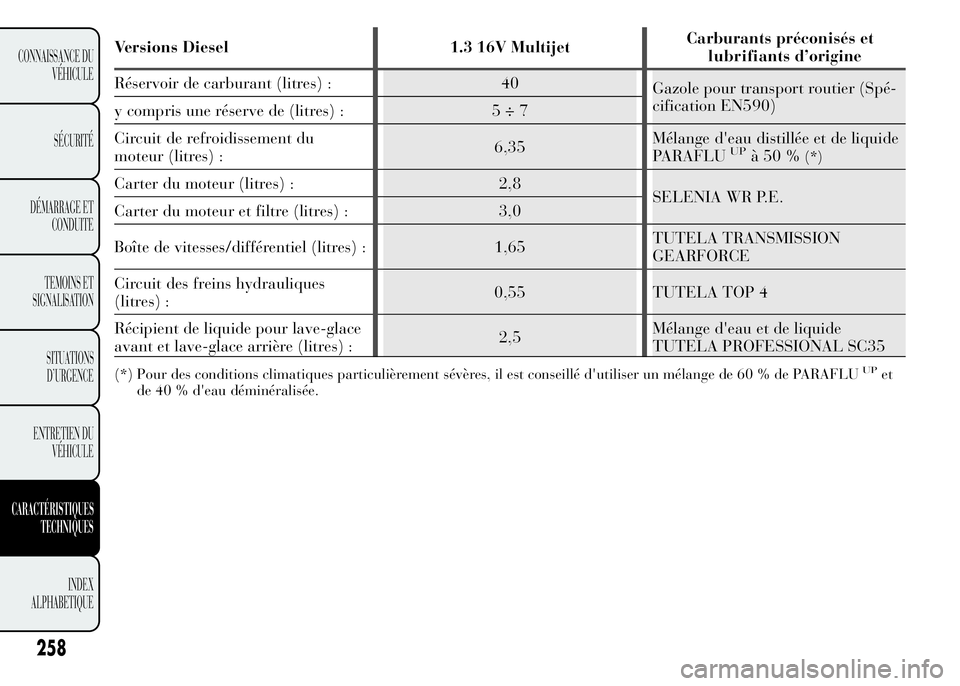

Versions Diesel 1.3 16V MultijetCarburants préconisés et
Réservoir de carburant (litres) : 40
Gazole pour transport routier (Spé-
cification EN590)
y compris une réserve de (litres) : 5 ÷ 7
Circuit de refroidissement du
moteur (litres) :6,35Mélange d'eau distillée et de liquide
PARAFLU
UPà50%(*)
Carter du moteur (litres) : 2,8
SELENIA WR P.E.
Carter du moteur et filtre (litres) : 3,0
Boîte de vitesses/différentiel (litres) : 1,65TUTELA TRANSMISSION
Circuit des freins hydrauliques
(litres) :0,55 TUTELA TOP 4
Récipient de liquide pour lave-glace
avant et lave-glace arrière (litres) :2,5Mélange d'eau et de liquide
TUTELA PROFESSIONAL SC35
(*) Pour des conditions climatiques particulièrement sévères, il est conseillé d'utiliser un mélange de 60 % de PARAFLUUPet
de 40 % d'eau déminéralisée.
258
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
GEARFORCElubrifiants d’origine

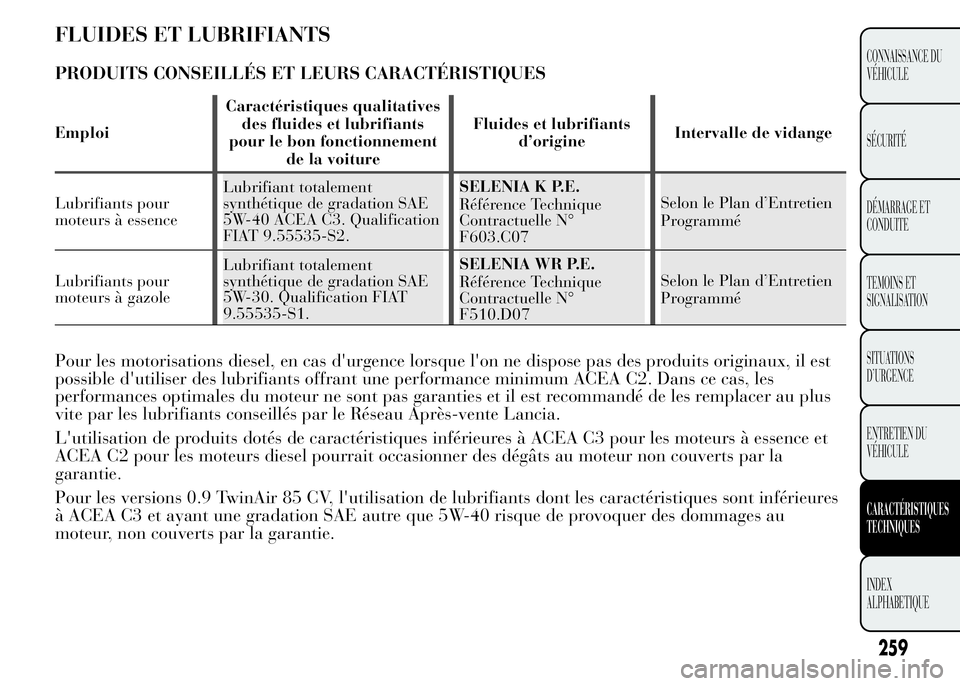

FLUIDES ET LUBRIFIANTS
PRODUITS CONSEILLÉS ET LEURS CARACTÉRISTIQUES
EmploiCaractéristiques qualitatives
des fluides et lubrifiants
pour le bon fonctionnement
de la voitureFluides et lubrifiants
d’origineIntervalle de vidange
Lubrifiants pour
moteurs à essenceLubrifiant totalement
synthétique de gradation SAE
5W-40 ACEA C3. Qualification
FIAT 9.55535-S2.SELENIA K P.E.
Référence Technique
Contractuelle N°
F603.C07Selon le Plan d’Entretien
Programmé
Lubrifiants pour
moteurs à gazoleLubrifiant totalement
synthétique de gradation SAE
5W-30. Qualification FIAT
9.55535-S1.SELENIA WR P.E.
Référence Technique
Contractuelle N°
F510.D07Selon le Plan d’Entretien
Programmé
Pour les motorisations diesel, en cas d'urgence lorsque l'on ne dispose pas des produits originaux, il est
possible d'utiliser des lubrifiants offrant une performance minimum ACEA C2. Dans ce cas, les
performances optimales du moteur ne sont pas garanties et il est recommandé de les remplacer au plus
vite par les lubrifiants conseillés par le Réseau Après-vente Lancia.
L'utilisation de produits dotés de caractéristiques inférieures à ACEA C3 pour les moteurs à essence et
ACEA C2 pour les moteurs diesel pourrait occasionner des dégâts au moteur non couverts par la
garantie.
Pour les versions 0.9 TwinAir 85 CV, l'utilisation de lubrifiants dont les caractéristiques sont inférieures
à ACEA C3 et ayant une gradation SAE autre que 5W-40 risque de provoquer des dommages au
moteur, non couverts par la garantie.
259
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

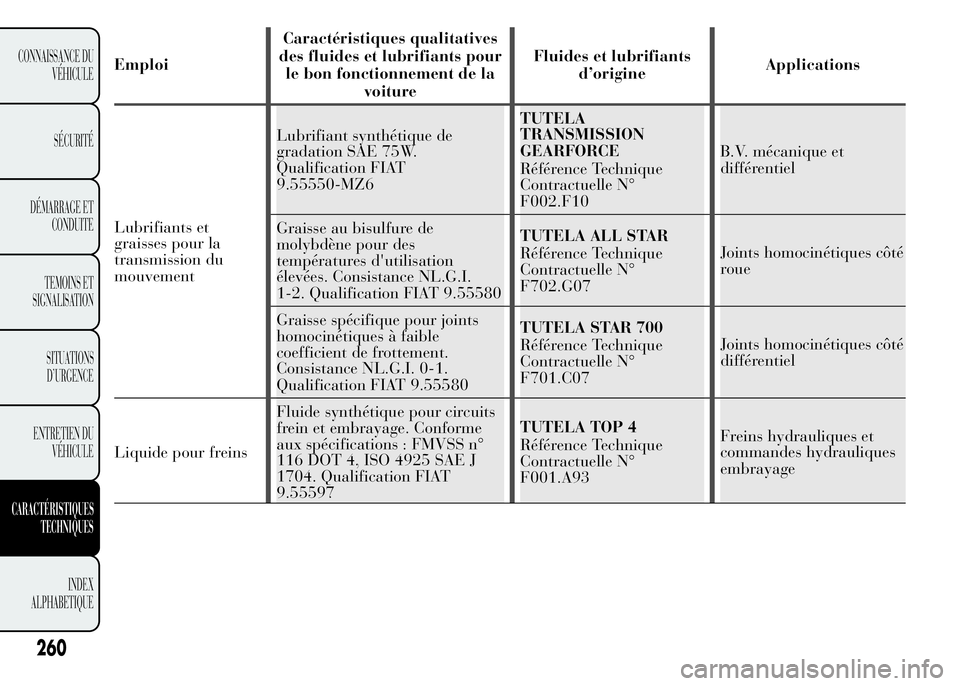

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Lubrifiants et
graisses pour la
transmission du
mouvementLubrifiant synthétique de
gradation SAE 75W.
Qualification FIAT
9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Référence Technique
Contractuelle N°
F002.F10B.V. mécanique et
différentiel
Graisse au bisulfure de
molybdène pour des
températures d'utilisation
élevées. Consistance NL.G.I.
1-2. Qualification FIAT 9.55580TUTELA ALL STAR
Référence Technique
Contractuelle N°
F702.G07Joints homocinétiques côté
roue
Graisse spécifique pour joints
homocinétiques à faible
coefficient de frottement.
Consistance NL.G.I. 0-1.
Qualification FIAT 9.55580TUTELA STAR 700
Référence Technique
Contractuelle N°
F701.C07Joints homocinétiques côté
différentiel
Liquide pour freinsFluide synthétique pour circuits
frein et embrayage. Conforme
aux spécifications : FMVSS n°
116 DOT 4, ISO 4925 SAE J
1704. Qualification FIAT
9.55597TUTELA TOP 4
Référence Technique
Contractuelle N°
F001.A93Freins hydrauliques et
commandes hydrauliques
embrayage
260
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

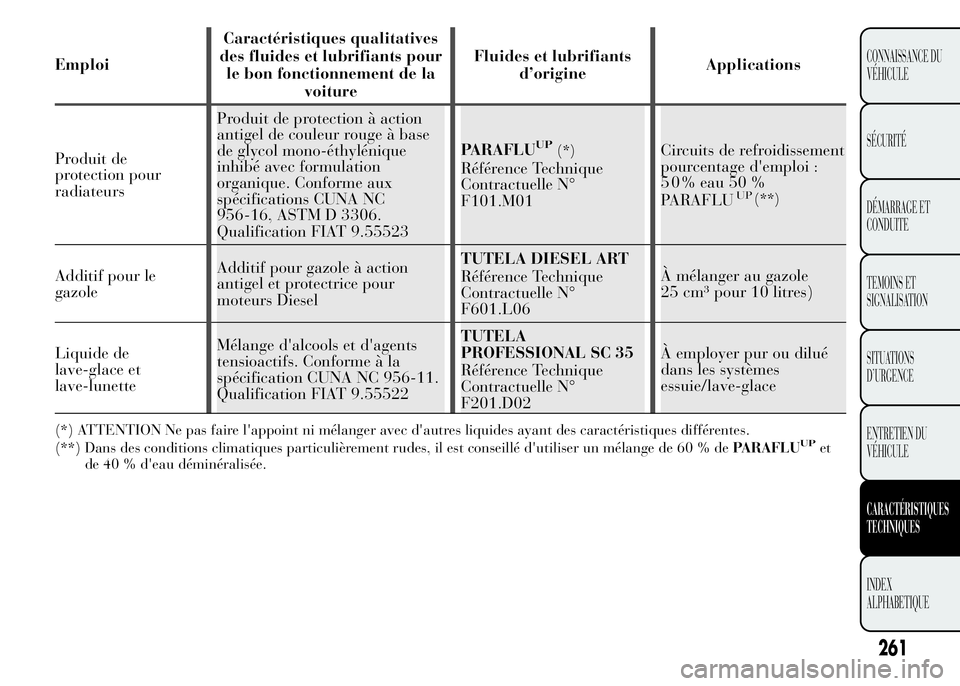

EmploiCaractéristiques qualitatives
des fluides et lubrifiants pour
le bon fonctionnement de la
voitureFluides et lubrifiants
d’origineApplications
Produit de
protection pour
radiateursProduit de protection à action
antigel de couleur rouge à base
de glycol mono-éthylénique
inhibé avec formulation
organique. Conforme aux
spécifications CUNA NC
956-16, ASTM D 3306.
Qualification FIAT 9.55523PARAFLU
UP(*)
Référence Technique
Contractuelle N°
F101.M01Circuits de refroidissement
pourcentage d'emploi :
(**)
Additif pour le
gazoleAdditif pour gazole à action
antigel et protectrice pour
moteurs DieselTUTELA DIESEL ART
Référence Technique
Contractuelle N°
F601.L06À mélanger au gazole
25 cm³ pour 10 litres)
Liquide de
lave-glace et
lave-lunetteMélange d'alcools et d'agents
tensioactifs. Conforme à la
spécification CUNA NC 956-11.
Qualification FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Référence Technique
Contractuelle N°
F201.D02À employer pur ou dilué
dans les systèmes
essuie/lave-glace
(*) ATTENTION Ne pas faire l'appoint ni mélanger avec d'autres liquides ayant des caractéristiques différentes.
(**) Dans des conditions climatiques particulièrement rudes, il est conseillé d'utiliser un mélange de 60 % dePARAFLUUPet
de 40 % d'eau déminéralisée.
261
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
5 0 % eau 50 %UPPARAFLU

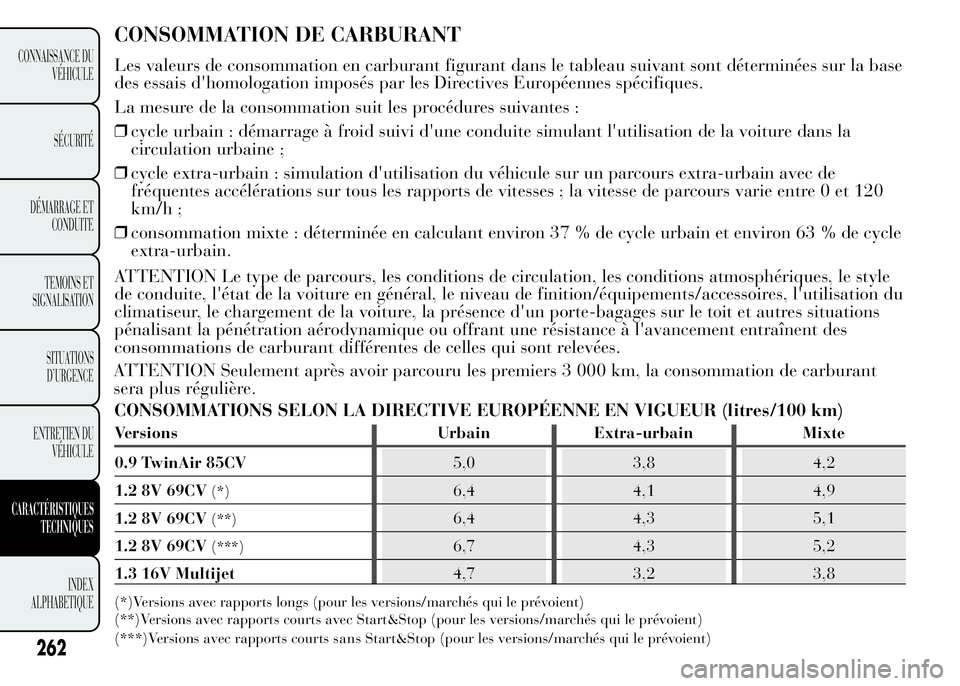

CONSOMMATION DE CARBURANT
Les valeurs de consommation en carburant figurant dans le tableau suivant sont déterminées sur la base
des essais d'homologation imposés par les Directives Européennes spécifiques.
La mesure de la consommation suit les procédures suivantes :
❒cycle urbain : démarrage à froid suivi d'une conduite simulant l'utilisation de la voiture dans la
circulation urbaine ;
❒cycle extra-urbain : simulation d'utilisation du véhicule sur un parcours extra-urbain avec de
fréquentes accélérations sur tous les rapports de vitesses ; la vitesse de parcours varie entre 0 et 120
km/h ;
❒consommation mixte : déterminée en calculant environ 37 % de cycle urbain et environ 63 % de cycle
extra-urbain.
ATTENTION Le type de parcours, les conditions de circulation, les conditions atmosphériques, le style
de conduite, l'état de la voiture en général, le niveau de finition/équipements/accessoires, l'utilisation du
climatiseur, le chargement de la voiture, la présence d'un porte-bagages sur le toit et autres situations
pénalisant la pénétration aérodynamique ou offrant une résistance à l'avancement entraînent des
consommations de carburant différentes de celles qui sont relevées.
CONSOMMATIONS SELON LA DIRECTIVE EUROPÉENNE EN VIGUEUR (litres/100 km)
Versions Urbain Extra-urbain Mixte
(*)Versions avec rapports longs (pour les versions/marchés qui le prévoient)
(**)Versions avec rapports courts avec Start&Stop (pour les versions/marchés qui le prévoient)
262
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
0.9 TwinAir 85CV5,0 3,8 4,2
1.2 8V 69CV
(*)6,4 4,1 4,9
1.2 8V 69CV
(**)6,4 4,3 5,1
1.2 8V 69CV
(***)6,7 4,3 5,2
1.3 16V Multijet4,7 3,2 3,8
(***)Versions avec rapports courtssans Start&Stop (pour les versions/marchés qui le prévoient)
ATTENTION Seulement après avoir parcouru les premiers 3 000 km, la consommation de carburant
sera plus régulière.

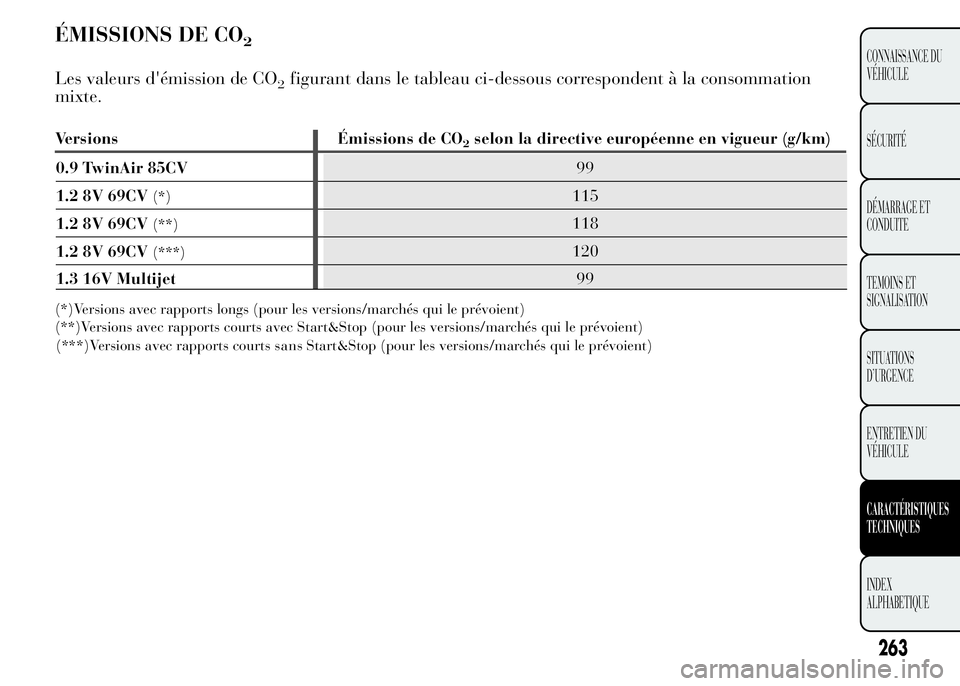

ÉMISSIONS DE CO2
Les valeurs d'émission de CO2figurant dans le tableau ci-dessous correspondent à la consommation
mixte.
Versions Émissions de CO2selon la directive européenne en vigueur (g/km)
(*)Versions avec rapports longs (pour les versions/marchés qui le prévoient)
(**)Versions avec rapports courts avec Start&Stop (pour les versions/marchés qui le prévoient)
263
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
(***)Versions avec rapports courtssans Start&Stop (pour les versions/marchés qui le prévoient)
0.9 TwinAir 85CV99
1.2 8V 69CV
(*)115
1.2 8V 69CV
(**)118
1.2 8V 69CV
(***)120
1.3 16V Multijet99

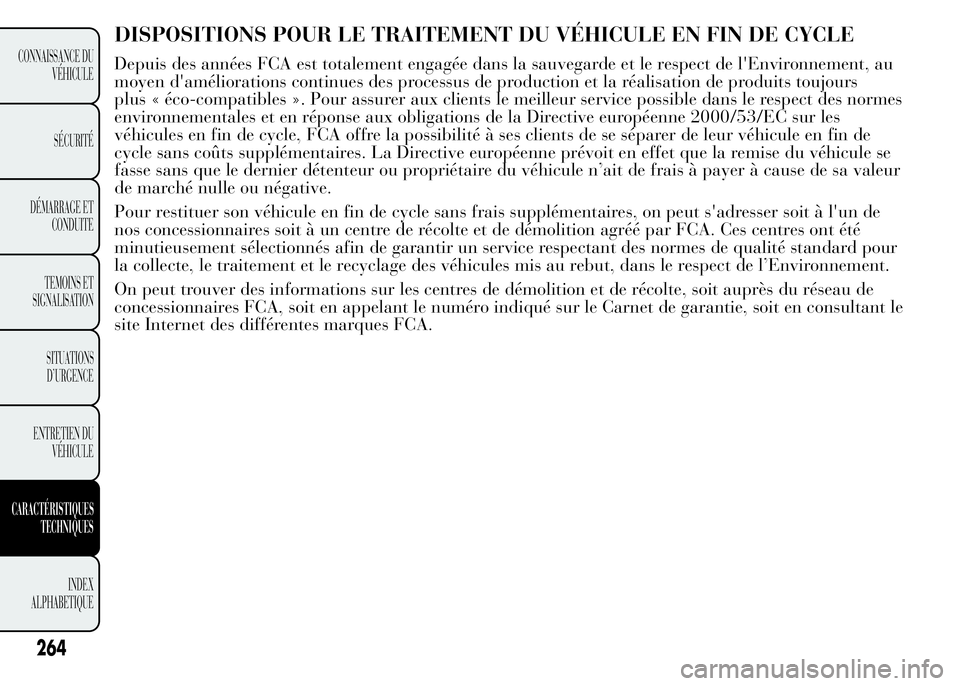

DISPOSITIONS POUR LE TRAITEMENT DU VÉHICULE EN FIN DE CYCLE
264
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Depuis des années FCA est totalement engagée dans la sauvegarde et le respect de l'Environnement, au
moyen d'améliorations continues des processus de production et la réalisation de produits toujours
plus « éco-compatibles ». Pour assurer aux clients le meilleur service possible dans le respect des normes
environnementales et en réponse aux obligations de la Directive européenne 2000/53/EC sur les
véhicules en fin de cycle, FCA offre la possibilité à ses clients de se séparer de leur véhicule en fin de
cycle sans coûts supplémentaires. La Directive européenne prévoit en effet que la remise du véhicule se
fasse sans que le dernier détenteur ou propriétaire du véhicule n’ait de frais à payer à cause de sa valeur
de marché nulle ou négative.
Pour restituer son véhicule en fin de cycle sans frais supplémentaires, on peut s'adresser soit à l'un de
nos concessionnaires soit à un centre de récolte et de démolition agréé par FCA. Ces centres ont été
minutieusement sélectionnés afin de garantir un service respectant des normes de qualité standard pour
la collecte, le traitement et le recyclage des véhicules mis au rebut, dans le respect de l’Environnement.
On peut trouver des informations sur les centres de démolition et de récolte, soit auprès du réseau de
concessionnaires FCA, soit en appelant le numéro indiqué sur le Carnet de garantie, soit en consultant le
site Internet des différentes marques FCA.

SOMMAIRE
PRÉSENTATION .....................................................267
CONSEILS.............................................................267
CARACTÉRISTIQUES TECHNIQUES ..................269
Haut-parleurs équipement Audio de base ...............269
Haut-parleurs équipement 360° HI-FI MUSIC .......269
GUIDE DE CONSULTATION RAPIDE ....................270
Fonctions générales ................................................271
Fonctions radio ......................................................272
Fonctions CD .........................................................272
Fonctions Media Player (uniquement avec
Blue&Me™) .........................................................273
COMMANDES AU VOLANT ..................................274
GÉNÉRALITÉS .......................................................276
FONCTIONS ET RÉGLAGES ..................................277
ALLUMAGE DE L'AUTORADIO ..........................277
ARRÊT DE L'AUTORADIO...................................277
SÉLECTION DES FONCTIONS RADIO ................277
SÉLECTION FONCTION CD ................................278
FONCTION MÉMOIRE SOURCE AUDIO ..............278
RÉGLAGE VOLUME ............................................278
FONCTION MUTE/PAUSE....................................278
RÉGLAGES AUDIO...............................................278
RÉGLAGE TONS (graves/aigus) ...........................279
RÉGLAGE BALANCE ...........................................279
RÉGLAGE FADER ................................................279
FONCTION LOUDNESS .......................................280
FONCTION EQ .....................................................280
FONCTION USER EQ SETTINGS ........................280
MENU....................................................................281
Fonction AF SWITCHING ....................................281Fonction TRAFFIC INFORMATION ......................282
Fonction REGIONAL MODE ................................283
Fonction MP3 DISPLAY ........................................284
Fonction SPEED VOLUME ..................................284
Fonction RADIO ON VOLUME .............................284
FONCTION TÉLÉPHONE ....................................285
Fonction AUX OFFSET ........................................286
Fonction RADIO OFF ...........................................286
Fonction SYSTEM RESET .....................................286
PRÉ-ÉQUIPEMENT TÉLÉPHONE .......................286
PROTECTION ANTIVOL ......................................287
RADIO (TUNER) .....................................................288
INTRODUCTION...................................................288
SÉLECTION DE LA BANDE DE FRÉQUENCE ....288
TOUCHES DE PRÉSÉLECTION...........................289
MÉMORISATION DERNIÈRE STATION
ÉCOUTÉE .............................................................289
RECHERCHE AUTOMATIQUE.............................289
RECHERCHE MANUELLE...................................289
FONCTION AUTOSTORE ....................................290
RÉCEPTION MESSAGE D'ALARME ....................290
FONCTION EON (Enhanced Other Network) ........290
ÉMETTEURS STÉRÉOPHONIQUES ....................291
LECTEUR CD .........................................................291
INTRODUCTION...................................................291
SÉLECTION LECTEUR CD ..................................291
INTRODUCTION/ÉJECTION CD ..........................292
INDICATIONS ÉCRAN ..........................................292
SÉLECTION PISTE (avance/retour) .....................293
AVANCE RAPIDE/RETOUR RAPIDE DES
PISTES ..................................................................293
265
AUTORADIO

FONCTION PAUSE ...............................................293
LECTEUR CD MP3 .................................................293
INTRODUCTION...................................................293
MODE MP3 ...........................................................293
SÉLECTION SESSIONS MP3 AVEC DISQUES
HYBRIDES ............................................................294
INDICATIONS ÉCRAN ..........................................294
SÉLECTION DU DOSSIER
SUIVANT/PRÉCÉDENT........................................295
STRUCTURE DES DOSSIERS ..............................295AUX (uniquement en présence du système
Blue&Me™) ...........................................................295
INTRODUCTION...................................................295
MODE AUX ...........................................................295
DIAGNOSTIC DES INCONVÉNIENTS ....................296
GÉNÉRAL .............................................................296
LECTEUR CD .......................................................296
LECTURE FICHIERS MP3 ...................................296
266
AUTORADIO
