Kære kunde,
Vi takker og ønsker tillykke med dit valg af en Lancia Ypsilon.
Denne bog er udarbejdet for at give dig et detaljeret kendskab til denne bil og dens korrekte betjening.
Heri vil du finde information, råd og advarsler, som er vigtige i brugen af bilen, alt sammen for at sikre dig det størst mulige udbytte af
de tekniske muligheder i din Lancia Ypsilon.
Vi anbefaler, at du læser håndbogen igennem, inden du sætter dig bag rattet, så du kan gøre dig bekendt med betjeningen og særligt
hvad angår bremser, styring og gearskifte. Samtidig kan du gøre bekendt med bilens adfærd på forskellige vejflader.
I denne håndbog finder du oplysninger og særlige anbefalinger vedrørende pleje, vedligeholdelse, køresikkerhed og drift i forbindelse
med din Lancia Ypsilon.
Efter gennemlæsning anbefaler vi, at du bevarer denne håndbog i bilen, så du nemt kan konsultere den, og under alle
omstændigheder så den følger med i tilfælde af videresalg.
I garantihæftet finder du endvidere en liste over de serviceværksteder, som Lancia tilbyder sine kunder, samt garantibetingelser og
vedligeholdelsesplan og afstemplingsrubrikker for foretagne eftersyn.
Vi er overbevist om, at denne hjælp vil gøre dig bekendt med din nye bil og påskønne Lancia-eksperterne, som står til din rådighed.
God læselyst, og derefter god tur!
VIGTIGT!
Denne instruktionsbog dækker samtlige versioner af Lancia Ypsilon. Du bedes derfor kun tage de oplysninger i
betragtning, som gælder for den udstyrs- og motorversion, du har købt. Oplysningerne i denne publikation er vejledende.
FCA Italy S.p.A. kan til hver en tid foretage ændringer af den model, der beskrives i denne publikation, hvad enten
ændringerne er teknisk eller kommercielt begrundet. Henvend dig til Lancias servicenet for yderligere oplysninger.

SKAL UBETINGET LÆSES!
PÅFYLDNING AF BRÆNDSTOF
Benzinmotorer:Der må udelukkende påfyldes blyfri benzin, som opfylder den europæiske standard EN228. Oktantallet må ikke være under
95. Disse blandinger kan forårsage problemer under start og kørsel samt beskadige vigtige dele af brændstofsystemet.
Dieselmotorer: Der må udelukkende påfyldes dieselbrændstof, der er beregnet til motorkøretøjer og opfylder den europæiske standard
EN590. Brug af andre produkter eller blandinger kan medføre uoprettelige skader på motoren, for hvilke garantien ikke kan gøres gældende.
For yderligere oplysninger om brug af korrekt brændstof henvises til afsnittet "Påfyldning af brændstof" i kapitlet "Start og kørsel".
START AF MOTOREN
Kontrollér, at håndbremsen er trukket og flyt gearet i frigear. Træd koblingspedalen helt i bund uden at trykke på speederen, drej derefter
tændingsnøglen på MAR og afvent, at kontrollampen(og kontrollampenfor dieselversioner) slukker. Drej herefter nøglen på AVV
og slip den, så snart motoren starter.
Versioner med Dual FuNction System-gearkasse: Sørg for, at håndbremsen er trukket og at gearvælgeren er i position P (Parkering) eller
N (Frigear), træd ned på bremsepedalen og drej tændingsnøglen i position AVV, og slip den så snart motoren er i gang.
PARKERING OVER BRÆNDBART MATERIALE
Under drift når katalysatoren op på meget høje temperaturer. Bilen må derfor ikke parkeres over græs, tørre blade, gran- og fyrrenåle eller
andet brændbart materiale: brandfare!
RESPEKT FOR MILJØET
Bilen er udstyret med et system, der tillader en løbende diagnose af komponenterne forbundet med emissioner for at sikre bedre beskyttelse
af miljøet.
ELEKTRISK TILBEHØR
Hvis man efter anskaffelsen af bilen ønsker at montere ekstra tilbehør, der kræver strømtilførsel (med risiko for gradvis afladning af batteriet),
anbefales det at Lancias servicenet. De kan udregne det samlede strømforbrug og vurdere, om bilens elanlæg kan understøtte den påtænkte
belastning.

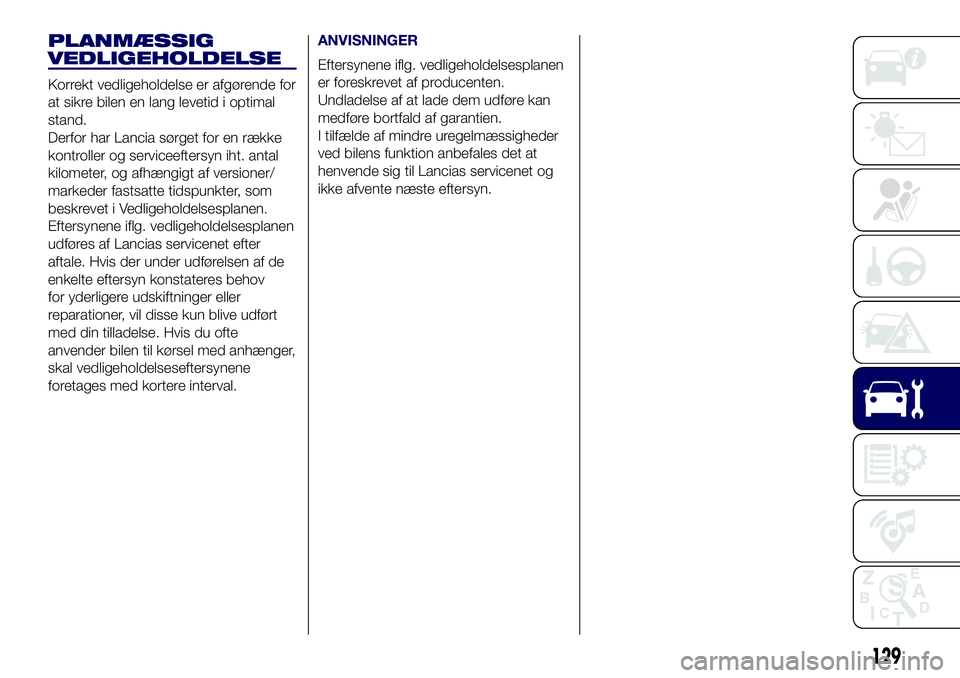

PLANMÆSSIG VEDLIGEHOLDELSE
En korrekt vedligeholdelse gør det muligt at bevare bilens præstationer og sikkerhedsegenskaber, respekt for miljøet og lave driftsudgifter
uændret med tiden.

RAT
14) 15)
INDSTILLING
Rattet kan indstilles vertikalt (op/ned).
For at indstille rattet skal man flytte
grebet A fig. 13 ned i position 1,
hvorefter man kan indstille rattet i den
ønskede stilling. Lås herefter rattet
på plads i denne stilling ved at flytte
grebet A tilbage i position 2.
BEMÆRK
14)Alle indstillinger skal foretages, mens
bilen holder stille med standset motor.
15)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
BAKSPEJLE
INDVENDIGT BAKSPEJL
Spejlet er udstyret med en
sikkerhedsanordning, som bevirker, at
det løsner sig, hvis det udsættes for
et kraftigt stød.
Med grebet fig. 14 kan man skifte
mellem normal og blændfri stilling.
SIDESPEJLE
Manuel justering
Inden i bilen indstilles spejlet ved hjælp
af grebet A fig. 15.
13L0F0078C
14L0F0054C
15
15L0F0053C

Man kan desuden aktivere viskerne
kortvarigt ved at holde kontaktarmen i
position (ustabil stilling). Når
kontaktarmen slippes, returnerer den til
hvilestilling hvorved viskerne automatisk
standses.
Med drejekontakten A fig. 20 i position
afpasses viskerhastigheden
automatisk efter bilens fart.
Når frontrudens viskere arbejder,
aktiveres bagrudeviskeren automatisk
ved indrykning af bakgearet.
REGNSENSOR(afhængigt af versioner/markeder)
18)8) 9)Regnsensoren er anbragt bag det
indvendige førerspejl i kontakt med
frontruden fig. 21 og er i stand til at
registrere tilstedeværelsen af regn og
derefter at styre rengøringen af
frontruden, afhængigt af den mængde
vand, der findes på ruden.Aktivering
Sensoren aktiveres ved at dreje
drejekontakten A fig. 20 til position
: På denne måde opnår man
reguleringen af viskernes slag
afhængigt af den mængde vand, der
findes på frontruden.
Via Setup-menuen er det muligt at
indstille regnsensorens følsomhed (se
afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende").
BAGRUDEVISKER/
-VASKER
10)Når drejekontakten B fig. 20 drejes fra
position
til positionaktiveres
bagrudeviskeren på følgende måde:
❒Med intermitterende gang hvis
frontrudeviskerne er standset.
❒Synkront med frontrudeviskerne (med
det halve antal viskerslag), når
frontrudeviskerne arbejder.
❒Kontinuerligt når bakgearet er
indrykket og kontakten aktiveret.
Når frontrudeviskerne er i gang og
bakgearet indrykket, arbejder
bagrudeviskeren også kontinuerligt.Sprinkleren aktiveres ved at man fører
kontaktarmen mod instrumentpanelet
(ustabil stilling). Hvis kontaktarmen
holdes i denne stilling i over et halvt
sekund, aktiveres også viskeren. Når
kontaktarmen slippes, aktiveres der en
smartvask-funktion svarende til den,
der er beskrevet for
frontrudesprinkleren.
Funktionen ophører, når man slipper
kontaktarmen.
BEMÆRK
18)Sørg for at sensoren er afbrudt, inden
du vasker frontruden.
BEMÆRK
6)Benyt aldrig viskerne til at fjerne
ophobede lag af sne eller is fra frontruden.
Det kan overbelaste viskermotoren. Derved
kan dens termosikring blive udløst og
afbryde funktionen i nogle sekunder.
Kontakt Lancias servicenet, hvis funktionen
ikke genoprettes (selv efter genstart af
bilen med nøglen).
7)Brug ikke rudeviskeren, når
viskerbladene er løftet fra frontruden.
8)Under vask i automatisk vaskeanlæg
skal regnsensoren være afbrudt.
9)Sørg for at sensoren er afbrudt, hvis der
er is på ruden.
21L0F0188C
20
BILENS INDRETNING

BETJENINGSKNAPPER
ELEKTRISK DUALDRIVE
SERVOSTYRING
(afhængigt af versioner/markeder)
Fungerer kun med tændingsnøglen
drejet til position MAR og startet motor.
Den elektriske servostyring gør det
muligt at tilpasse påvirkningen af rattet
til kørselsforholdene.
VIGTIGT Hvis tændingsnøglen drejes
hurtigt frem, opnås den fulde effekt
af servostyringen efter nogle sekunder.
Aktivering/deaktivering (CITY-
funktion)
Tryk på knappen CITY (A-fig. 27) for at
aktivere funktionen. Teksten CITY
tændes i instrumentgruppen, når
funktionen er slået til.Når funktionen CITY er slået til, er
modstanden i rattet mindre, hvorved
det bliver lettere at foretage
parkeringsmanøvrer: Funktionen er
derfor specielt nyttig ved kørsel i
byernes centrum.
For at afbryde funktionen trykkes igen
på knappen .
VIGTIGT Ved parkeringsmanøvrer med
et meget stort antal styrebevægelser
kan der forekomme øget modstand
i styretøjet. Dette er normalt og skyldes
systemet til beskyttelse af
servomotoren mod overhedning. Der er
således ikke behov for nogen
reparation. Næste gang bilen benyttes,
vil servostyringen atter fungere normalt.FUNKTIONEN ECO(afhængigt af versioner/markeder)
Tryk på knappen ECO fig. 28 i mindst 5
sekunder for at aktivere funktionen.Med funktionen ECO aktiveret
opsættes bilen til bykørsel med mindst
mulig anstrengelse på rattet (aktivering
af Dualdrive-systemet) og økonomisk
kørsel med brændstofbesparelse.
Teksten ECO tændes i nogle versioner
på displayet, når funktionen er slået til.
Funktionen gemmes, så næste gang
bilen startes vil systemet have samme
indstilling som da motoren sidst blev
slukket. Tryk igen på knappen ECO for
at afbryde funktionen og genoprette
den normale køremåde.
BEMÆRK
22)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyverisikring), da dette kan påvirke
systemets funktion og sikkerhed i negativ
retning og kan medføre bortfald af
garantibeføjelser samt bevirke, at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
23)Inden der udføres
vedligeholdelsesarbejder af nogen art, skal
man standse motoren, fjerne
tændingsnøglen og aktivere ratlåsen, især
hvis hjulene er løftet fra jorden. I tilfælde
hvor dette ikke er muligt (kan kun udføres
med tændingsnøglen i position MAR eller
ved gående motor), skal hovedsikringen for
den elektriske servostyring fjernes.
27L0F0428C28L0F0039C
29

DISPLAY
Multifunktionsdisplay
På displayet fig. 44 vises følgende
angivelser:
A - Dato
B - Gearskifteindikator (angivelse af
gearskift) (afhængigt af versioner/
markeder)
C - Angivelse af Start&Stop-funktionen
(afhængigt af versioner/markeder)
D - Klokkeslæt (vises altid, og med
nøglen trukket ud og lukkede døre)
E - Kilometertæller (visning af kørte
kilometer eller mil)
F - Udvendig temperatur
G - Lygteregulatorens position (kun ved
tændt nærlys)H - Eventuel aktivering af elektrisk
Dualdrive servostyring (tekst CITY) eller
aktivering af kørselsfunktionen ECO
(tekst ECO)
Rekonfigurerbart
multifunktionsdisplay
På displayet fig. 45 vises følgende
angivelser:
A - klokkeslæt
B - Dato eller visning af delvist kørte
kilometer (eller miles)
C - Gearskifteindikator (angivelse af
gearskift) (afhængigt af versioner/
markeder)
D - Angivelse af Start&Stop-funktionen
(afhængigt af versioner/markeder)
E - Kilometertæller (visning af kørte
kilometer eller mil)
F - Lygteregulatorens position (kun ved
tændt nærlys)
G - Udvendig temperaturH - Signalering af bilens tilstand (f.eks.
åbne døre, eller eventuel forekomst af is
på vejen, osv. ...)
I nogle versioner viser displayet
turbinetrykket.
GEARSKIFTEINDIKATOR
GSI-systemet (Gear Shift Indicator)
meddeler føreren, når det er godt
at skifte gear, via en speciel visning på
instrumentgruppen.
Via GSI bliver føreren gjort opmærksom
på, at skiftet til et andet gear ville give
en besparelse hvad angår forbruget.
Når ikonet SHIFT UP (
SHIFT) vises
på displayet, tilråder GSI at skifte til
et højere gear, hvorimod når ikonet
SHIFT DOWN (
SHIFT), vises på
displayet, tilråder GSI at skifte til
et lavere gear.
Visningen på instrumentgruppen
forbliver tændt, indtil føreren skifter gear
eller indtil køreforholdene ikke længere
kræver et gearskift for at optimere
brændstofforbruget.44L0F1008C
45L0F1007C
41

Symboler og meddelelser Betydning
FEJL VED START&STOP-SYSTEMETFejl ved Start&Stop-systemet signaleres ved visning af meddelelsen på displayet og ved at
kontrollampen (eller symbolet)tænder i instrumentgruppen.
I tilfælde af fejl ved Start&Stop-systemet skal du kontakte Lancias servicenet.
AKTIVERING/DEAKTIVERING AF ECO-
FUNKTIONEN
(versioner 0.9 TwinAir 85 hk)Aktivering/deaktivering af ECO-funktionen ved tryk på knappen på instrumentpanelet
signaleres ved visning af en tilhørende meddelelse på displayet.
SERVICEINTERVAL UDLØBET (PLANMÆSSIG
VEDLIGEHOLDELSE)Når tidspunktet for et eftersyn iflg. vedligeholdelsesplanen nærmer sig, viser displayet
symbolet efterfulgt af det antal km eller miles, der er tilbage til eftersynet skal finde sted.
Denne visning fremkommer automatisk, når tændingsnøglen er i position MAR, når der
mangler 2000 km til vedligeholdelseseftersyn (eller samme værdi i mil), eller, hvis til stede,
30 dage, og visningen fremkommer hver gang nøglen drejes i position MAR, eller,
afhængigt af versioner/markeder, for hver 200 km (eller samme værdi i mil).
Lad Lancias servicenet udføre de i vedligeholdelsesplanen foreskrevne arbejder og nulstille
displayet.
64
LÆR INSTRUMENTGRUPPEN AT KENDE

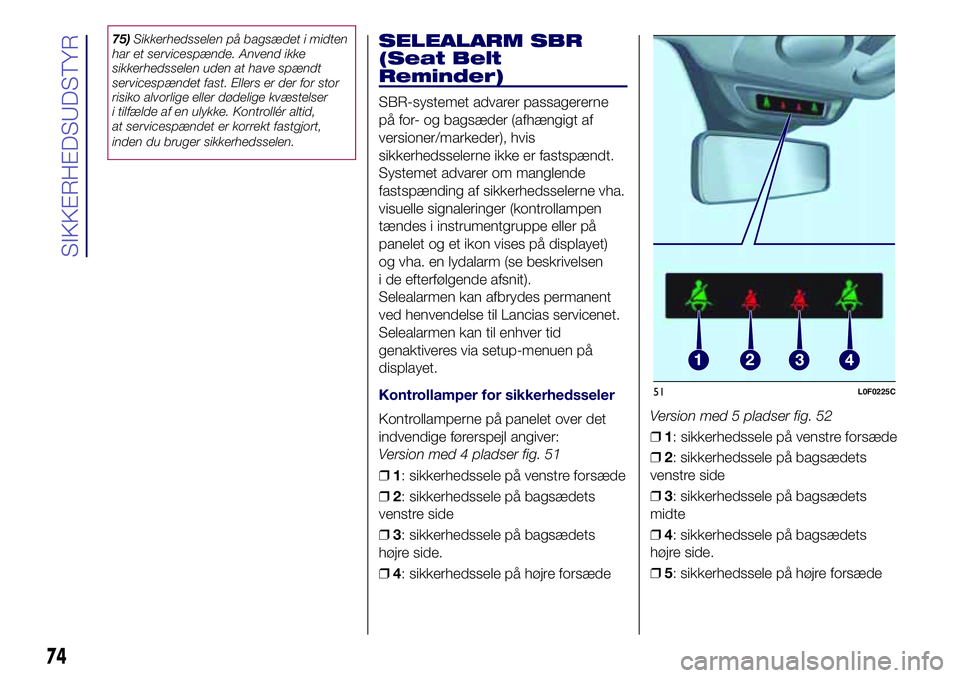

75)Sikkerhedsselen på bagsædet i midten
har et servicespænde. Anvend ikke
sikkerhedsselen uden at have spændt
servicespændet fast. Ellers er der for stor
risiko alvorlige eller dødelige kvæstelser
i tilfælde af en ulykke. Kontrollér altid,
at servicespændet er korrekt fastgjort,
inden du bruger sikkerhedsselen.SELEALARM SBR
(Seat Belt
Reminder)
SBR-systemet advarer passagererne
på for- og bagsæder (afhængigt af
versioner/markeder), hvis
sikkerhedsselerne ikke er fastspændt.
Systemet advarer om manglende
fastspænding af sikkerhedsselerne vha.
visuelle signaleringer (kontrollampen
tændes i instrumentgruppe eller på
panelet og et ikon vises på displayet)
og vha. en lydalarm (se beskrivelsen
i de efterfølgende afsnit).
Selealarmen kan afbrydes permanent
ved henvendelse til Lancias servicenet.
Selealarmen kan til enhver tid
genaktiveres via setup-menuen på
displayet.
Kontrollamper for sikkerhedsseler
Kontrollamperne på panelet over det
indvendige førerspejl angiver:
Version med 4 pladser fig. 51
❒1: sikkerhedssele på venstre forsæde
❒2: sikkerhedssele på bagsædets
venstre side
❒3: sikkerhedssele på bagsædets
højre side.
❒4: sikkerhedssele på højre forsædeVersion med 5 pladser fig. 52
❒1: sikkerhedssele på venstre forsæde
❒2: sikkerhedssele på bagsædets
venstre side
❒3: sikkerhedssele på bagsædets
midte
❒4: sikkerhedssele på bagsædets
højre side.
❒5: sikkerhedssele på højre forsæde
51L0F0225C
74
SIKKERHEDSUDSTYR

BEMÆRK
107)Det er farligt at lade motoren køre i
lukkede rum. Motoren forbruger ilt og
afgiver kuldioxid, kulilte og andre giftige
luftarter.
108)Vær opmærksom på, at
bremseforstærkeren og den elektriske
servostyring ikke fungerer, før motoren er i
gang. Der skal derfor anvendes væsentligt
større kraft end normalt til betjening af
bremsepedalen og rattet.
109)Hvis motoren ikke starter med gearet
indkoblet, signaleres den potentielt farlige
situation pga. at gearet automatisk er flyttet
i frigear ved hjælp af et lydsignal.
BEMÆRK
33)Hvis kontrollampenblinker i
cirka 1 minut efter start eller under et
forlænget startforsøg af motoren, betyder
det, at der er opstået en fejl ved
forvarmningssystemet. Hvis motoren
starter, kan bilen benyttes normalt, men
man bør snarest muligt henvende sig
til Lancias servicenet.
34)I bilens første anvendelsesperiode bør
man undgå at udsætte den for unødigt
kraftige påvirkninger (f.eks. kraftige
accelerationer, længere tids kørsel med
tophastighed, hårde opbremsninger osv.).
35)Med motoren slukket skal man ikke
lade nøglen være i positionen MAR for at
undgå afladning af batteriet pga. unødigt
strømforbrug.36)Bilen må under ingen omstændigheder
skubbes eller trækkes i gang eller køres i
gang ned ad bakke. Ved disse manøvrer
kan der strømme brændstof ind i
katalysatoren og beskadige denne
uopretteligt.
37)Det er derfor nødvendigt, at der altid er
en tilstrækkelig brændstofreserve i
benzintanken for at beskytte benzinpumpen
og for at sikre de midlertidige passager fra
metandrift til benzindrift, i tilfælde af
anmodning om øgede motorydelser.
38)Speed ikke motoren op inden den
standses. Dette er ikke alene formålsløst og
spild af brændstof, men direkte skadeligt,
især for motorer med turbolader.
HÅNDBREMSE
110) 111) 112)
Håndbremsegrebet er placeret mellem
de to forsæder.
Træk håndbremsen: Træk grebet A
fig. 69 opad, til du er sikker på, at bilen
er bremset.
Slækning af håndbremsen: løft
bremsegrebet A en smule, tryk på
udløserknappen B fig. 69, og kontrollér,
at kontrollampen
i
instrumentgruppen slukker.
69L0F0074C
96
START OG KØRSEL

PLANMÆSSIG
VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid i optimal
stand.
Derfor har Lancia sørget for en række
kontroller og serviceeftersyn iht. antal
kilometer, og afhængigt af versioner/
markeder fastsatte tidspunkter, som
beskrevet i Vedligeholdelsesplanen.
Eftersynene iflg. vedligeholdelsesplanen
udføres af Lancias servicenet efter
aftale. Hvis der under udførelsen af de
enkelte eftersyn konstateres behov
for yderligere udskiftninger eller
reparationer, vil disse kun blive udført
med din tilladelse. Hvis du ofte
anvender bilen til kørsel med anhænger,
skal vedligeholdelseseftersynene
foretages med kortere interval.
ANVISNINGER
Eftersynene iflg. vedligeholdelsesplanen
er foreskrevet af producenten.
Undladelse af at lade dem udføre kan
medføre bortfald af garantien.
I tilfælde af mindre uregelmæssigheder
ved bilens funktion anbefales det at
henvende sig til Lancias servicenet og
ikke afvente næste eftersyn.
129
