5117-2. Техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРИМЕЧАНИЕ .
Монтажные болты сидений и крепежные болты элементов передней и задней
подвесок .
B-1:Тя ж ел о нагруженный автомобиль (например , при использовании
автоприцепа -каравана или верхнего багажника )
‰Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка или замена жидкости для
гибридной трансмиссии (в том
числе для переднего
дифференциала )
I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев
B-2: Частые короткие поездки на расстояние менее 8 км при наружной
температуре ниже нуля (Тем п ер ат ура двигателя не достигает нормальной
температуры )
‰Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
B-3: Продолжительная работа на холостом ходу и/или движение на
небольшой скорости на значительные расстояния (полицейские машины ,
такси или автомобили для доставки товаров на дом ).
‰Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
B-4: Продолжительное движение на высокой скорости (80% или более от
максимальной скорости автомобиля ) в течение более 2-х часов
‰ Проверка или замена жидкости для
гибридной трансмиссии (в том
числе для переднего
дифференциала )
I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев

5127-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
Меры предосторожности при
самостоятельном техническом обслуживании
При самостоятельном выполнении технического обслуживания
обязательно следуйте соответствующим процедурам ,
изложенным в данных разделах .
Объект
обслуживанияЗапасные части и инструменты
Состояние
12- вольтной
аккумуляторной
батареи
( → стр . 527) •
Консистентная смазка
• Обычный гаечный ключ (для болтов зажимов клемм )
Уровень
охлаждающей
жидкости бл ок а
управления
мощностью /
двигателем
( → стр . 523) •
Охлаждающая жидкость To y o t a с повышенным сроком
службы “Toyota Super Long Life Coolant” или
аналогичная высококачественная , не содержащая
силикаты , амины , нитриты или бораты охлаждающая
жидкость на этиленгликолевой основе , произведенная
с использованием обеспечивающей долговечность
гибридной органо -кислотной технологии
“Toyota Super Long Life Coolant” – это предварительно
смешанный раствор , состоящий на 50% из
охлаждающей жидкости и на 50% – из
деионизированной воды .
•Воронка (используемая только для добавления
охлаждающей жидкости )
Уровень моторного
масла (→ стр . 519)
• “Toyota Genuine Motor Oil” ( оригинальное моторное
масло To y o t a ) или эквивалент .
•Ветошь или бумажное полотенце
• Воронка (используемая только для добавления
моторного масла )
Плавкие
предохранители
(→ стр . 556)•Плавкий предохранитель с той же номинальной силой
тока , что и заменяемый
Лампы (→ стр . 560)
•Лампа с тем же номером и той же номинальной
мощностью , что и оригинальная
• Крестовая отвертка• Отвертка с плоским
жалом
• Гаеч н ы й ключ

5137-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
Радиатор и
конденсор
( → стр . 525)

Давление в шинах
( → стр . 547)•Манометр для проверки
давления в шинах• Источник сжатого
воздуха
Омывающая
жидкость
( → стр . 526)•Вода или омывающая жидкость , содержащая антифриз
( для использования зимой )
•Воронка (используемая только для добавления воды
или омывающей жидкости )
ПРЕДУПРЕЖДЕНИЕ
В моторном отсеке содержится множество механизмов и эксплуатационных
жидкостей , которые могут внезапно переместиться , нагреться или оказаться под
электрическим напряжением . Во избежание гибели или серьезной травмы
соблюдайте следующие меры предосторожности .
■ При работе в моторном отсеке
● Убедитесь в том , что индикатор переключателя POWER и индикатор “READY”
выключены .
● Не подносите руки , одежду и инструменты к вращающемуся вентилятору .
● Будьте внимательны , не прикасайтесь к двигателю , бл ок у управления
мощностью , радиатору , выпускному коллектору и т.д . сразу после окончания
движения , так как они могут быть очень горячими . Масло и другие жидкости
также могут быть горячими .
● Не оставляйте легковоспламеняющиеся материалы , например бумагу и
ветошь , в моторном отсеке .
● Не курите , не допускайте возникновения искр или наличия открытого огня
вблизи топлива . Пары топлива огнеопасны .
● Соблюдайте осторожность , так как тормозная жидкость может причинить вред
рукам или глазам , а также испортить окрашенные поверхности . Если
жидкость попала на руки или в глаза , немедленно промойте пораженный
участок чистой водой . Если после этого ощущается дискомфорт ,
посоветуйтесь с врачом .
■ При работе рядом с электрическими вентиляторами охлаждения или
решеткой радиатора
Убедитесь в том , что переключатель POWER выключен .
Если переключатель POWER находится в режиме ON и включен кондиционер
и /или температура охлаждающей жидкости двигателя высока , электрические
вентиляторы охлаждения могут автоматически начать работать . (→ стр . 525)
■ Защитные очки
Используйте защитные очки , чтобы предотвратить попадание в глаза
отлетающих или падающих частиц материала , аэрозольной струи и т .д .
Объект
обслуживанияЗапасные части и инструменты

5147-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
ВНИМАНИЕ !
■Если снят воздушный фильтр
Движение со снятым воздушным фильтром может привести к повышенному
износу двигателя вследствие попадания в него грязи , содержащейся в воздухе .
■ Если уровень жидкости низкий или высокий
Небольшое понижение уровня тормозной жидкости по мере износа тормозных
колодок или при высоком уровне жидкости в накопительном бачке является
нормальным явлением .
Если приходится часто доливать тормозную жидкость , это указывает на
серьезную неисправность .

5157-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем

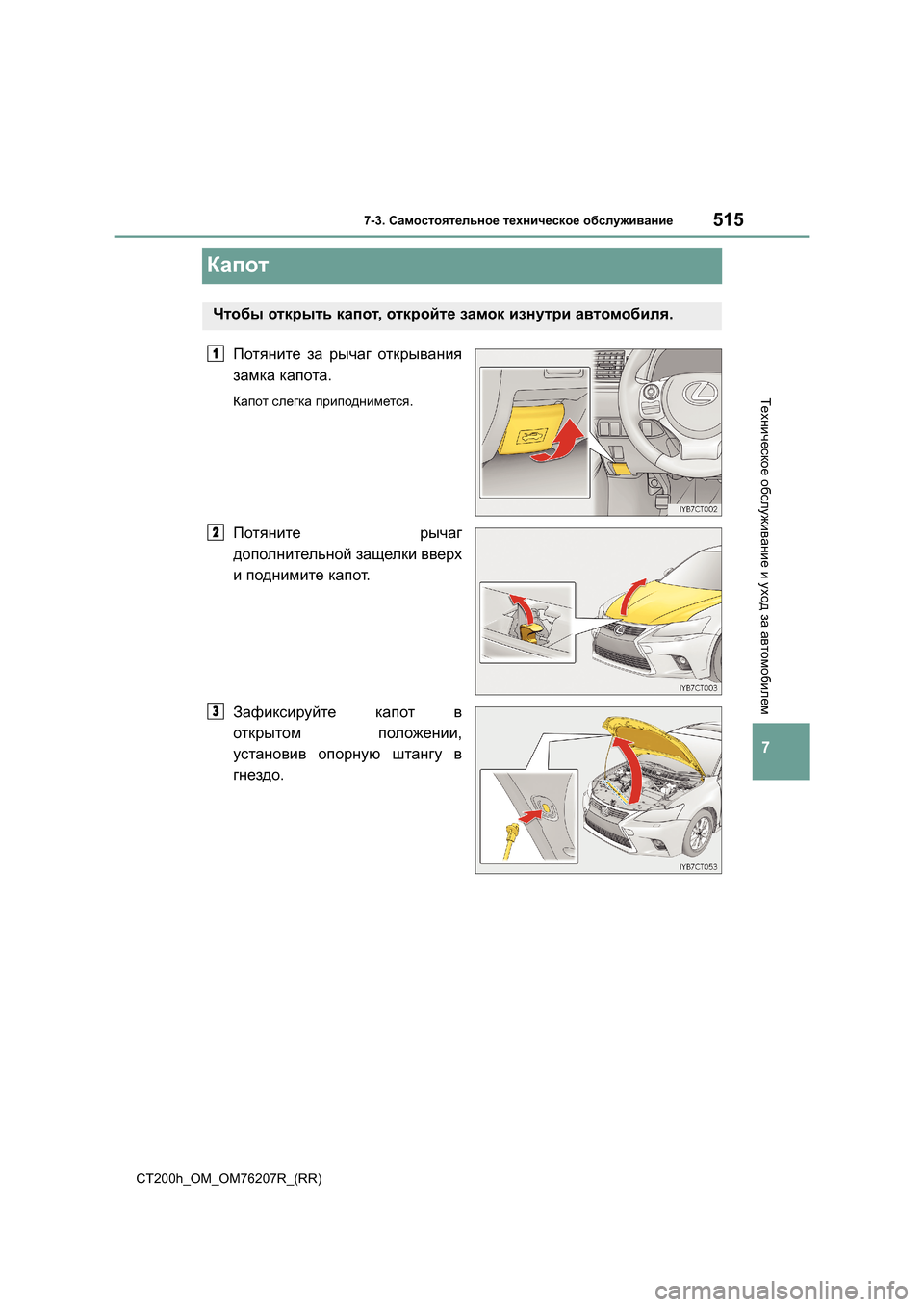

Капот
Потяните за рычаг открывания
замка капота .
Капот слегка приподнимется .
Потяните рычаг
дополнительной защелки вверх
и поднимите капот .
Зафиксируйте капот в
открытом положении ,
установив опорную штангу в
гнездо .
Чтобы открыть капот , откройте замок изнутри автомобиля .
1
2
3

5167-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Проверка перед началом движения
Убедитесь , что капот полностью закрыт и заперт .
Если капот не заперт должным образом , он может открыться во время
движения и привести к аварии , которая может стать причиной смерти или
тяжелой травмы .
■ После установки опорной штанги в гнездо
Убедитесь , что штанга надежно удерживает капот от падения вам на голову или
тело .
ВНИМАНИЕ !
■При закрывании капота
Перед закрыванием капота обязательно установите опорную штангу в
держатель . Если при закрытии капота штанга не убрана на свое место , можно
помять капот .

5177-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем
Ус т а н о в к а напольного домкрата
◆Спереди
◆Сзади
При использовании напольного домкрата следуйте указаниям
руководства , поставляемого с домкратом , и соблюдайте меры
предосторожности .
При использовании домкрата для подъема автомобиля
устанавливайте напольный домкрат правильно . Неправильная
установка может привести к повреждению автомобиля или к
травматическим последствиям .

5187-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
Моторный отсек
■ 12- вольтная аккумуляторная батарея
→ стр . 527
Расширительный бачок
охлаждающей жидкости
двигателя ( →стр . 523)
Щуп для измерения уровня
моторного масла (→стр . 519)
Крышка маслозаливной
горловины двигателя
(→ стр . 519)
Бачок для охлаждающей
жидкости бл ок а управления
мощностью (→ стр . 523) Коробка
плавких
предохранителей (→ стр . 556)
Радиатор ( →стр . 525)
Конденсор (→стр . 525)
Электрические вентиляторы
охлаждения
Бачок омывающей жидкости
( → стр . 526)1
2
3
4
5
6
7
8
9

5197-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
7
Техническое обслуживание и уход за автомобилем

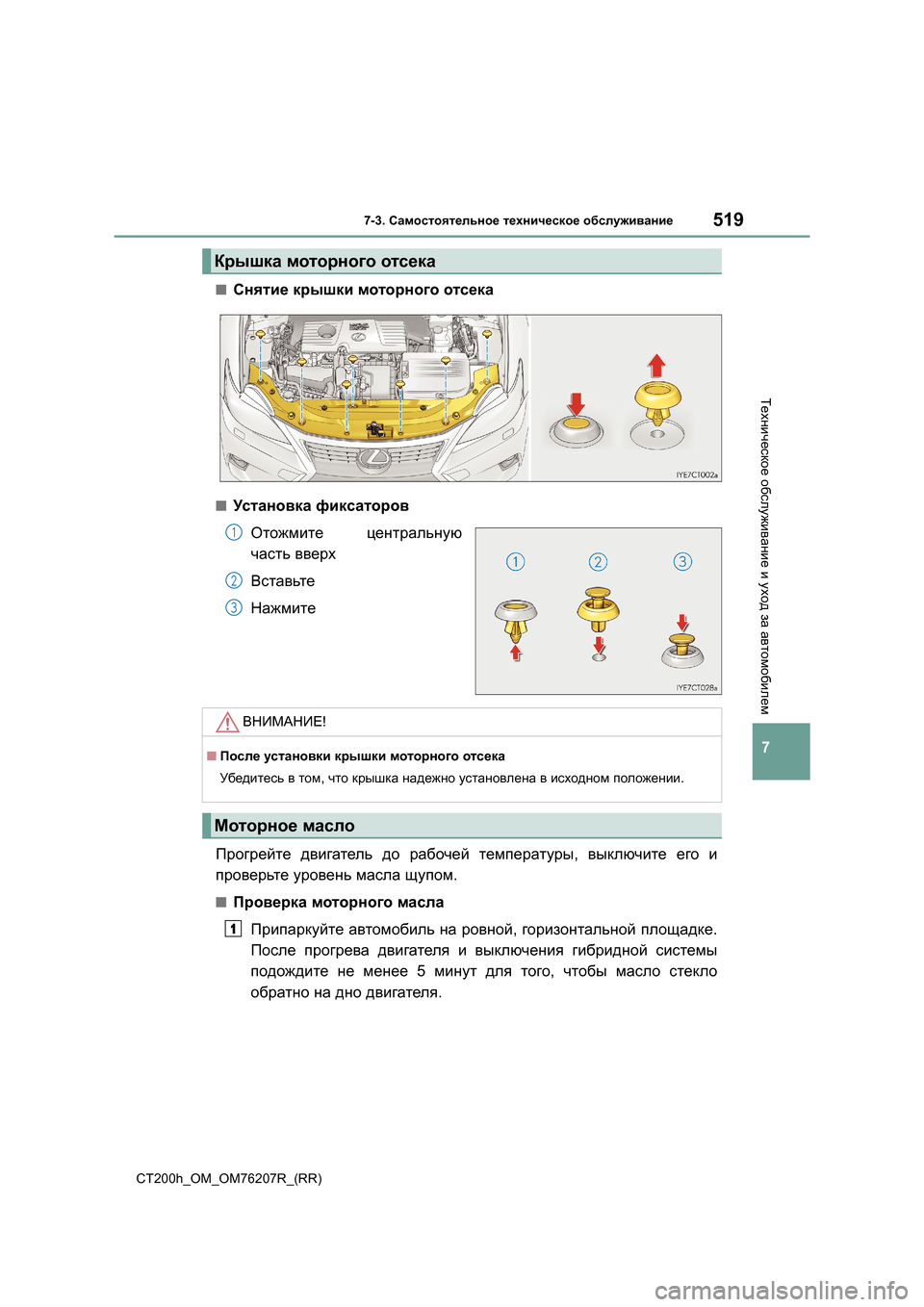

■Снятие крышки моторного отсека
■Ус т а н о в к а фиксаторов
Отожмите центральную
часть вверх
Вставьте
Нажмите
Прогрейте двигатель до рабочей температуры , выключите его и
проверьте уровень масла щупом .
■Проверка моторного масла
Припаркуйте автомобиль на ровной , горизонтальной площадке .
После прогрева двигателя и выключения гибридной системы
подождите не менее 5 минут для того , чтобы масло стекло
обратно на дно двигателя .
Крышка моторного отсека
1
2
3
ВНИМАНИЕ !
■После установки крышки моторного отсека
Убедитесь в том , что крышка надежно установлена в исходном положении .
Моторное масло
1

5207-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76207R_(RR)
Извлеките щуп , держа под
ним ветошь .
Начисто протрите щуп .
Плоский щуп : снова вставьте щуп до упора .
Неплоский щуп: снова
вставьте щуп до упора
выступающими частями (
на рисунке ) в сторону
двигателя .
Держа внизу ветошь , извлеките щуп и проверьте уровень масла .
Низкий уровень
Нормальный уровень
Избыточный уровень
Форма щупа зависит от типа автомобиля или двигателя .
Протрите щуп и вставьте его до упора .
2
3
4
1
5
1
2
3
XПлоский щупXНеплоский щуп
Сторона
измерения
6
