1112. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)

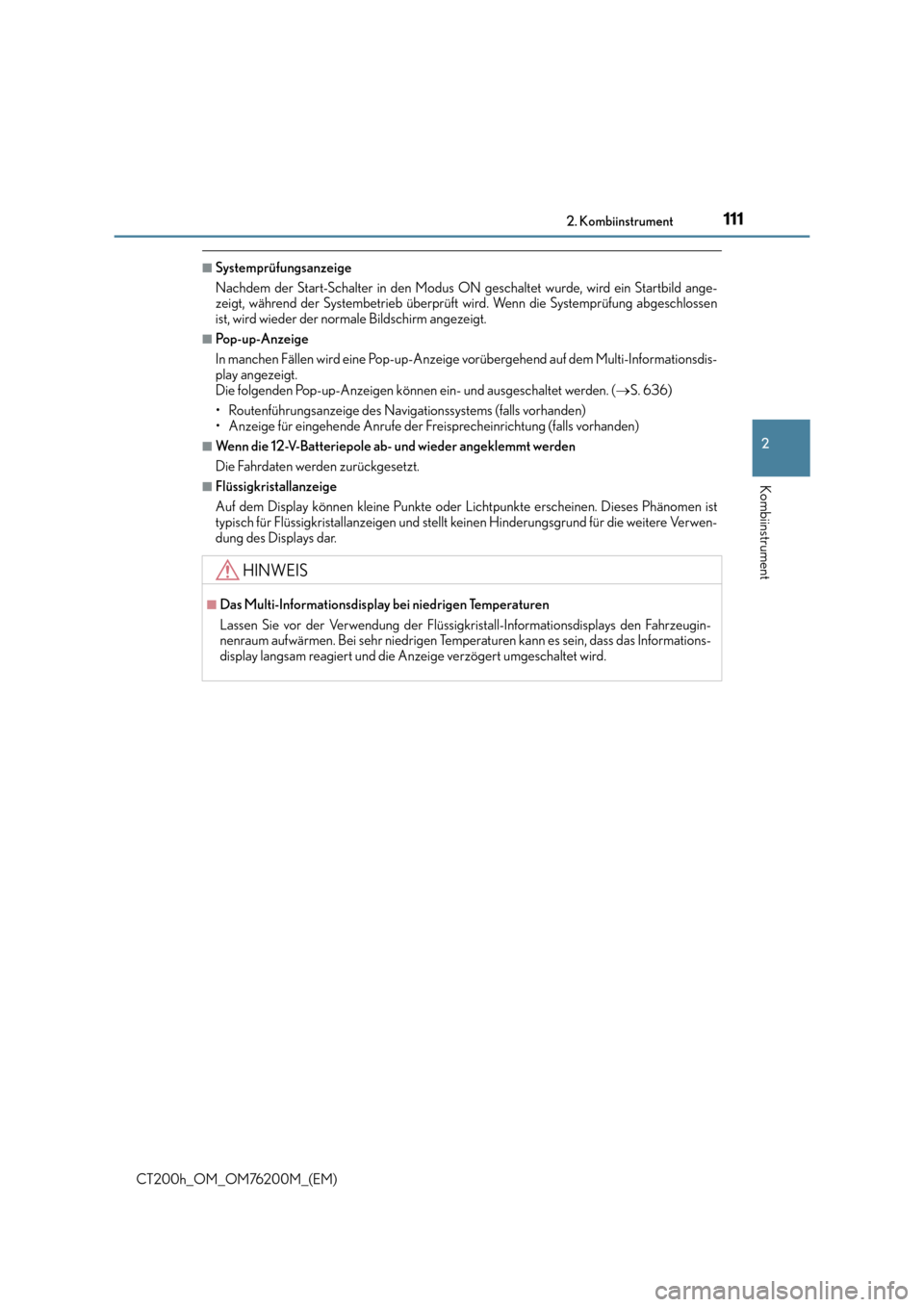

■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON geschaltet wurde, wird ein Startbild ange-
zeigt, während der Systembetrieb überprüft wird. Wenn die Systemprüfung abgeschlossen
ist, wird wieder der normale Bildschirm angezeigt.
■Pop-up-Anzeige
In manchen Fällen wird eine Pop-up-Anzeige vorübergehend auf dem Multi-Informationsdis-
play angezeigt.
Die folgenden Pop-up-Anzeigen können ein- und ausgeschaltet werden. (→S. 636)
• Routenführungsanzeige des Navigationssystems (falls vorhanden)
• Anzeige für eingehende Anrufe der Fr eisprecheinrichtung (falls vorhanden)
■Wenn die 12-V-Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen ist
typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwen-
dung des Displays dar.
HINWEIS
■Das Multi-Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung der Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.

1122. Kombiinstrument
CT200h_OM_OM76200M_(EM)

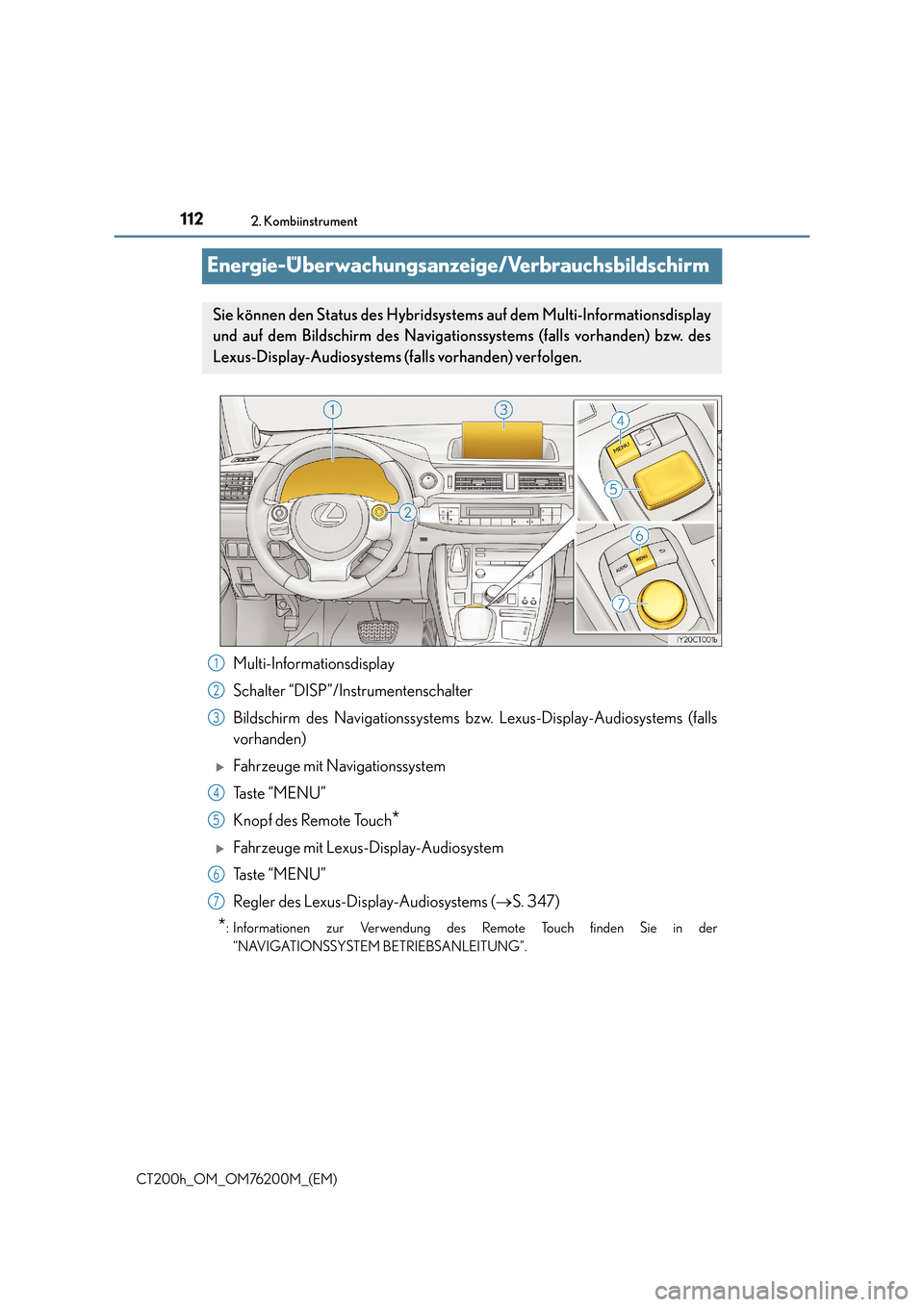

Energie-Überwachungsanzeige/Verbrauchsbildschirm
Multi-Informationsdisplay
Schalter “DISP”/Instrumentenschalter
Bildschirm des Navigationssystems bzw. Lexus-Display-Audiosystems (falls
vorhanden)
XFahrzeuge mit Navigationssystem
Ta s t e “ M E N U ”
Knopf des Remote Touch
*
XFahrzeuge mit Lexus-Display-Audiosystem
Ta s t e “ M E N U ”
Regler des Lexus-Display-Audiosystems (→S. 347)
*: Informationen zur Verwendung des Remote Touch finden Sie in der
“NAVIGATIONSSYSTEM BETRIEBSANLEITUNG”.
Sie können den Status des Hybridsystem s auf dem Multi-Informationsdisplay
und auf dem Bildschirm des Navigationssystems (falls vorhanden) bzw. des
Lexus-Display-Audiosystems (falls vorhanden) verfolgen.
1
2
3
4
5
6
7

1132. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)

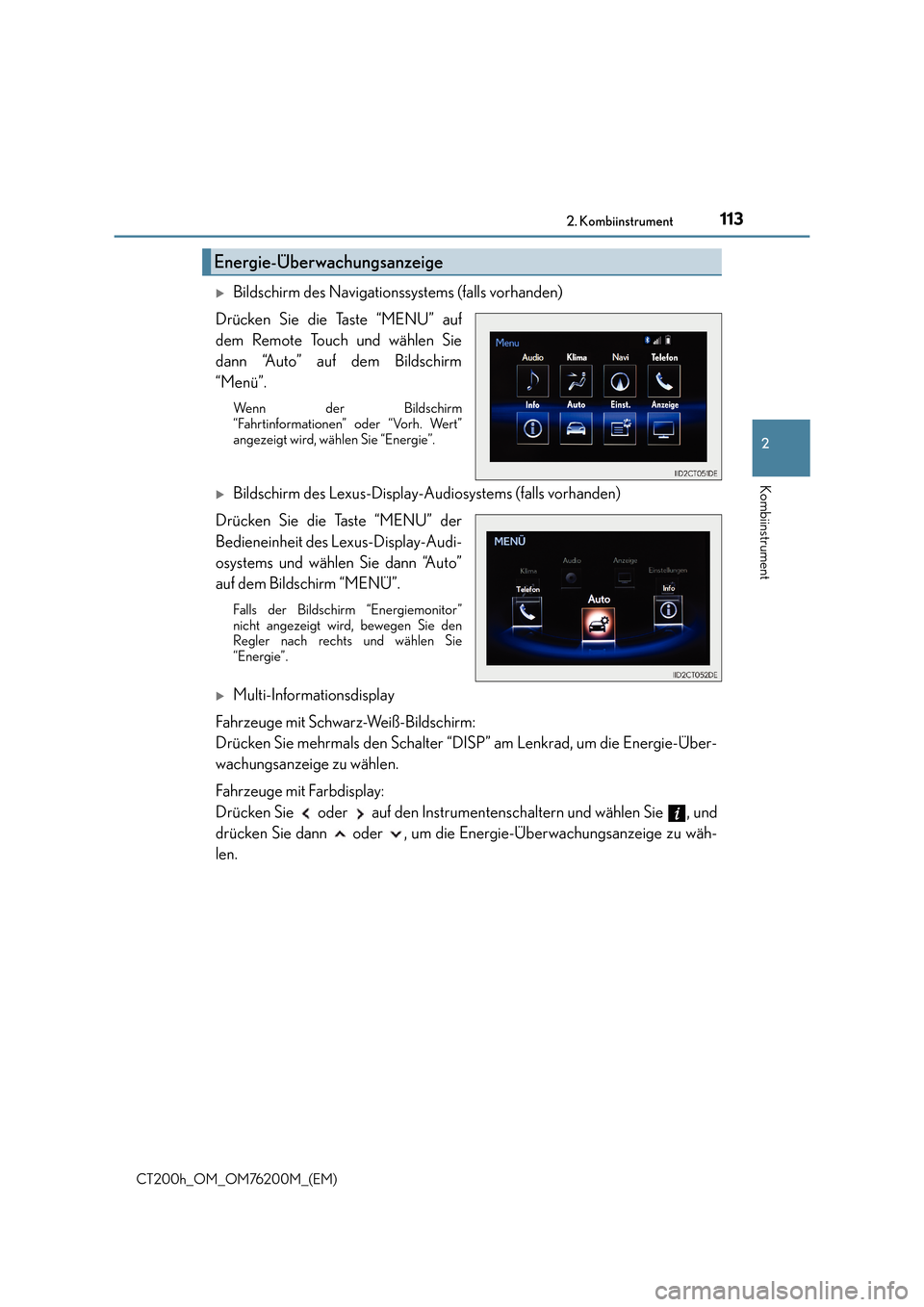

XBildschirm des Navigationssystems (falls vorhanden)
Drücken Sie die Taste “MENU” auf
dem Remote Touch und wählen Sie
dann “Auto” auf dem Bildschirm
“Menü”.
Wenn der Bildschirm
“Fahrtinformationen” oder “Vorh. Wert”
angezeigt wird, wählen Sie “Energie”.
XBildschirm des Lexus-Display-Audiosystems (falls vorhanden)
Drücken Sie die Taste “MENU” der
Bedieneinheit des Lexus-Display-Audi-
osystems und wählen Sie dann “Auto”
auf dem Bildschirm “MENÜ”.
Falls der Bildschirm “Energiemonitor”
nicht angezeigt wird, bewegen Sie den
Regler nach rechts und wählen Sie
“Energie”.
XMulti-Informationsdisplay
Fahrzeuge mit Schwarz-Weiß-Bildschirm:
Drücken Sie mehrmals den Schalter “DISP” am Lenkrad, um die Energie-Über-
wachungsanzeige zu wählen.
Fahrzeuge mit Farbdisplay:
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und
drücken Sie dann oder , um die Energie-Überwachungsanzeige zu wäh-
len.
Energie-Überwachungsanzeige

1142. Kombiinstrument
CT200h_OM_OM76200M_(EM)■

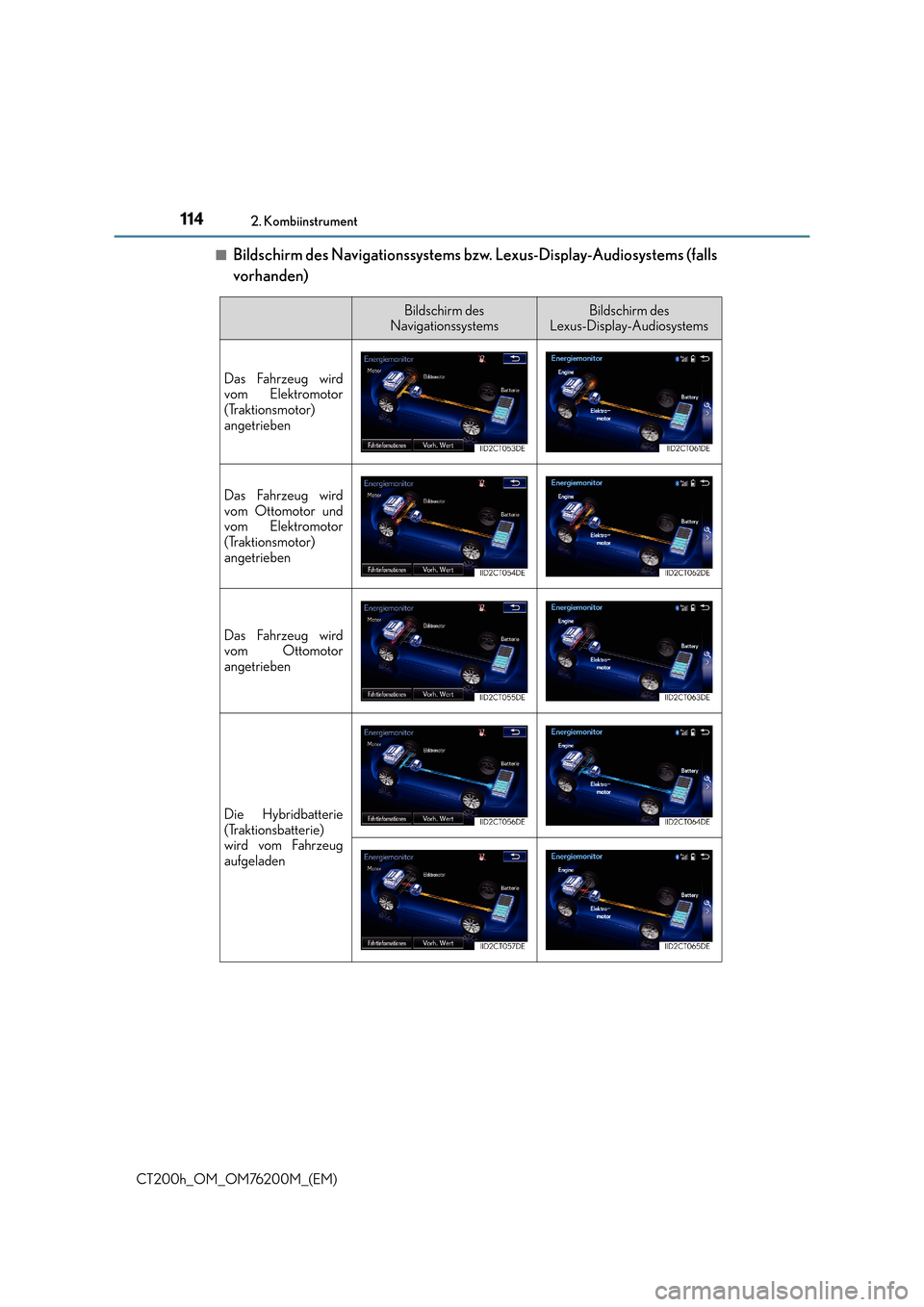

Bildschirm des Navigationssystems bzw. Lexus-Display-Audiosystems (falls
vorhanden)
Bildschirm des
NavigationssystemsBildschirm des
Lexus-Display-Audiosystems
Das Fahrzeug wird
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor und
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor
angetrieben
Die Hybridbatterie
(Traktionsbatterie)
wird vom Fahrzeug
aufgeladen

1152. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
■Multi-Informationsdisplay
Es ist kein Ener-
giefluss vorhanden
Status der Hybridbat-
terie (Traktionsbatte-
rie)
NiedrigVo l lNiedrigVo l l
Bildschirm des
NavigationssystemsBildschirm des
Lexus-Display-Audiosystems
Schwarz-Weiß-DisplayFarbdisplay
Das Fahrzeug wird
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor und
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor
angetrieben

1162. Kombiinstrument
CT200h_OM_OM76200M_(EM)

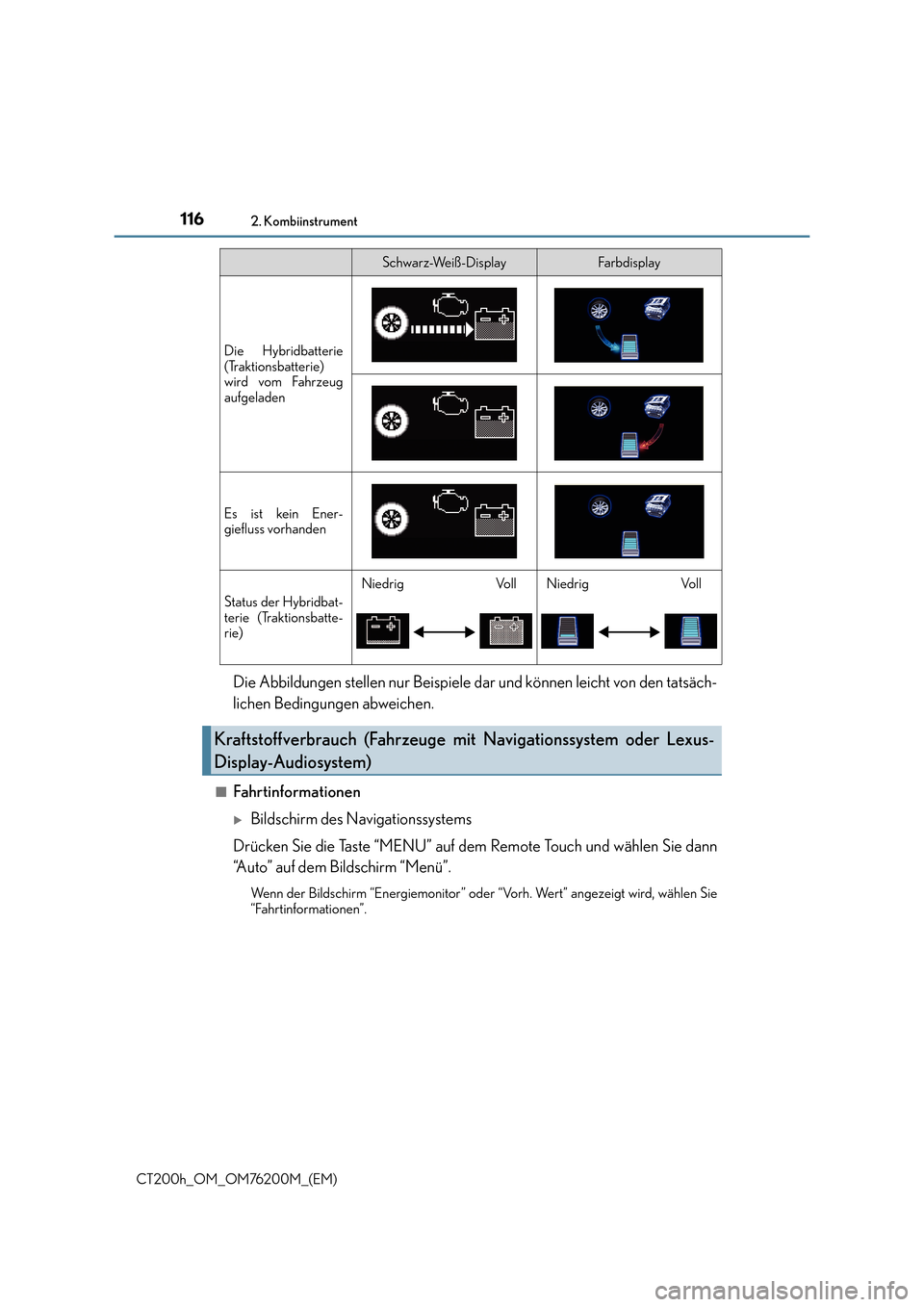

Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
■Fahrtinformationen
XBildschirm des Navigationssystems
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
“Auto” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird, wählen Sie
“Fahrtinformationen”.
Die Hybridbatterie
(Traktionsbatterie)
wird vom Fahrzeug
aufgeladen
Es ist kein Ener-
giefluss vorhanden
Status der Hybridbat-
terie (Traktionsbatte-
rie)
NiedrigVo l lNiedrigVo l l
Kraftstoffverbrauch (Fahrzeuge mi t Navigationssystem oder Lexus-
Display-Audiosystem)
Schwarz-Weiß-DisplayFarbdisplay

1172. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)

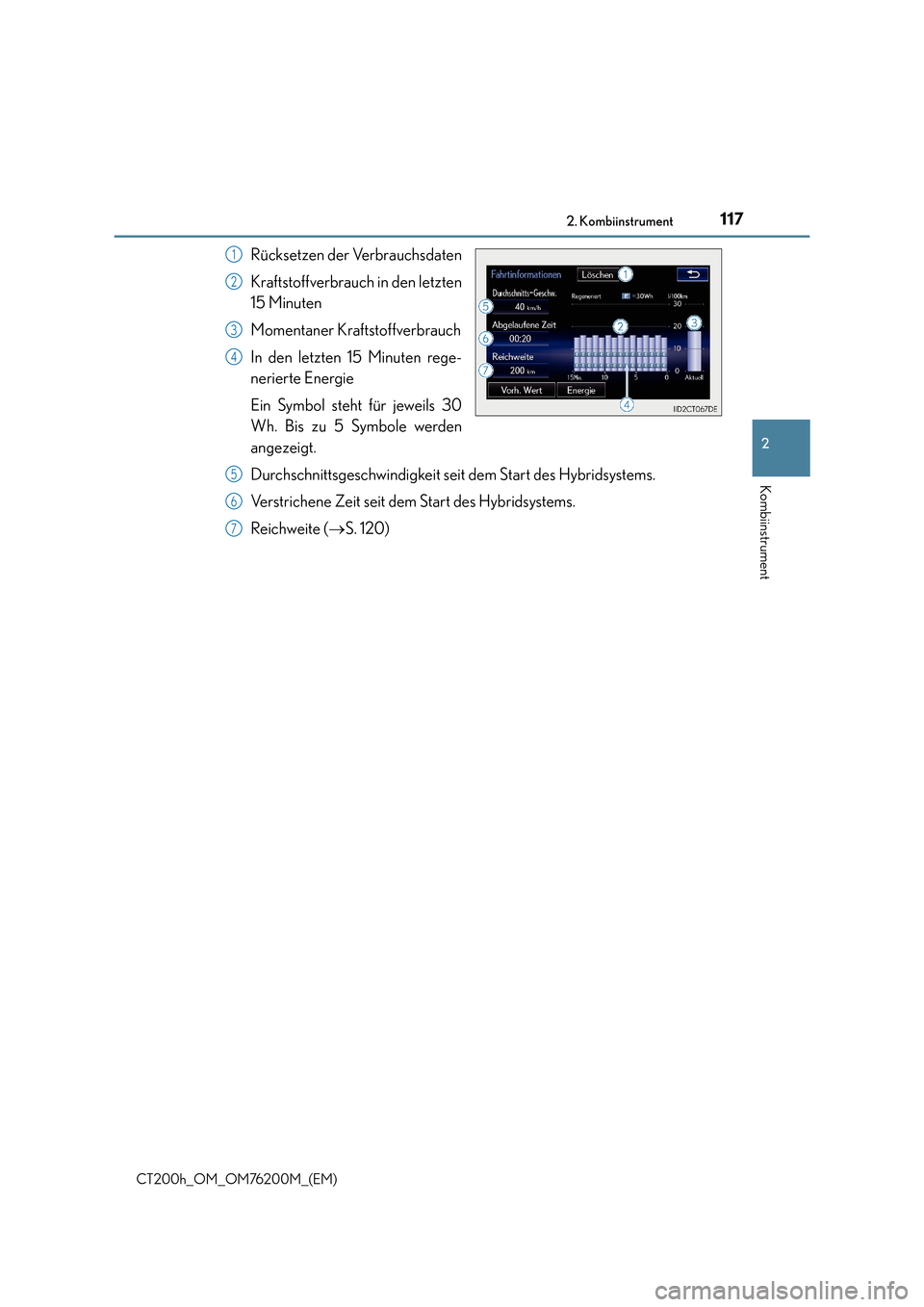

Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 15 Minuten rege-
nerierte Energie
Ein Symbol steht für jeweils 30
Wh. Bis zu 5 Symbole werden
angezeigt.
Durchschnittsgeschwindigkeit seit dem Start des Hybridsystems.
Verstrichene Zeit seit dem Start des Hybridsystems.
Reichweite (→S. 120)1
2
3
4
5
6
7

1182. Kombiinstrument
CT200h_OM_OM76200M_(EM)

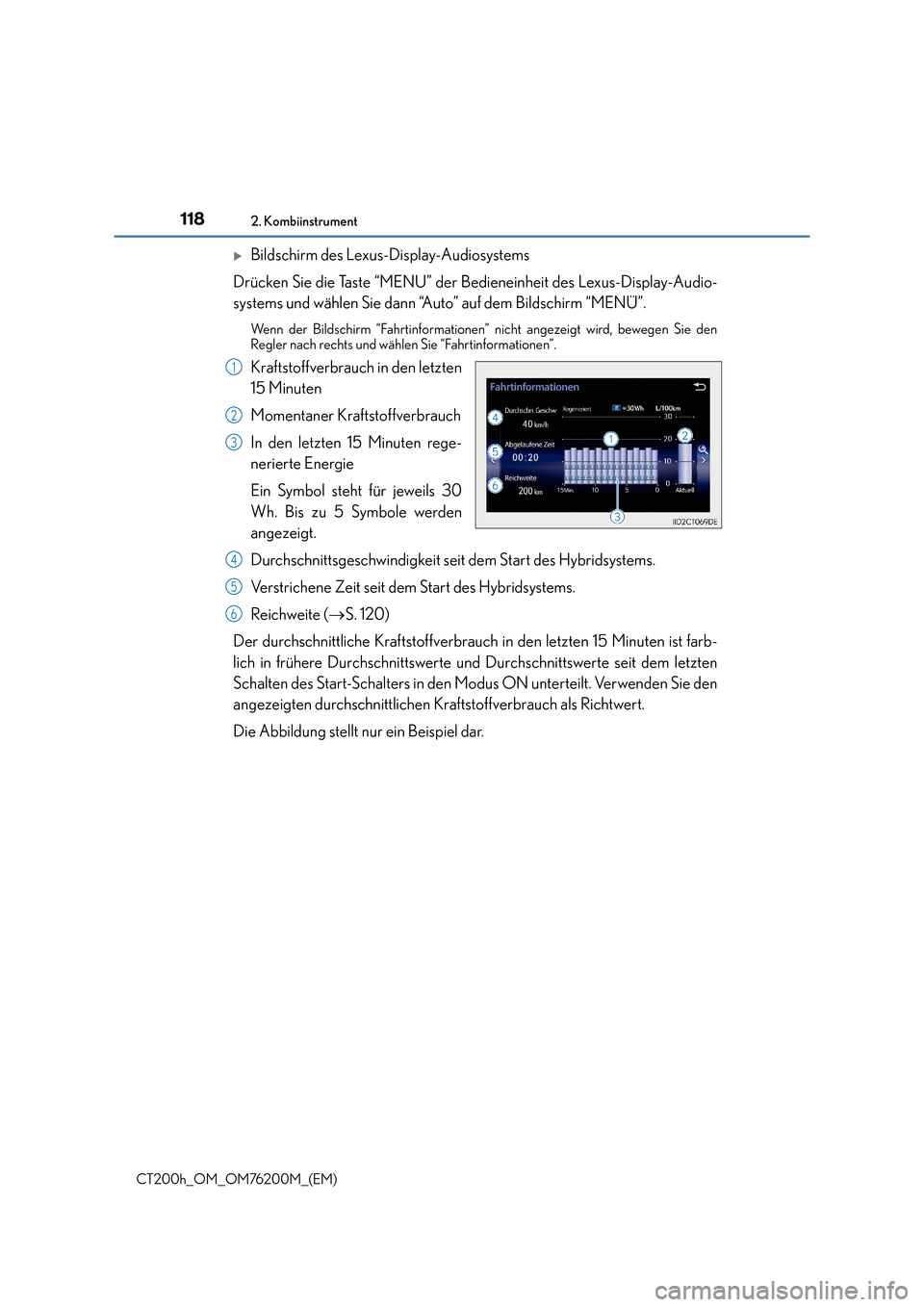

XBildschirm des Lexus-Display-Audiosystems
Drücken Sie die Taste “MENU” der Bedieneinheit des Lexus-Display-Audio-
systems und wählen Sie dann “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Fahrtinformationen” nicht angezeigt wird, bewegen Sie den
Regler nach rechts und wählen Sie “Fahrtinformationen”.
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 15 Minuten rege-
nerierte Energie
Ein Symbol steht für jeweils 30
Wh. Bis zu 5 Symbole werden
angezeigt.
Durchschnittsgeschwindigkeit seit dem Start des Hybridsystems.
Verstrichene Zeit seit dem Start des Hybridsystems.
Reichweite ( →S. 120)
Der durchschnittliche Kraftstoffverbrauch in den letzten 15 Minuten ist farb-
lich in frühere Durchschnittswerte und Durchschnittswerte seit dem letzten
Schalten des Start-Schalters in den Modus ON unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar.1
2
3
4
5
6

1192. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)■

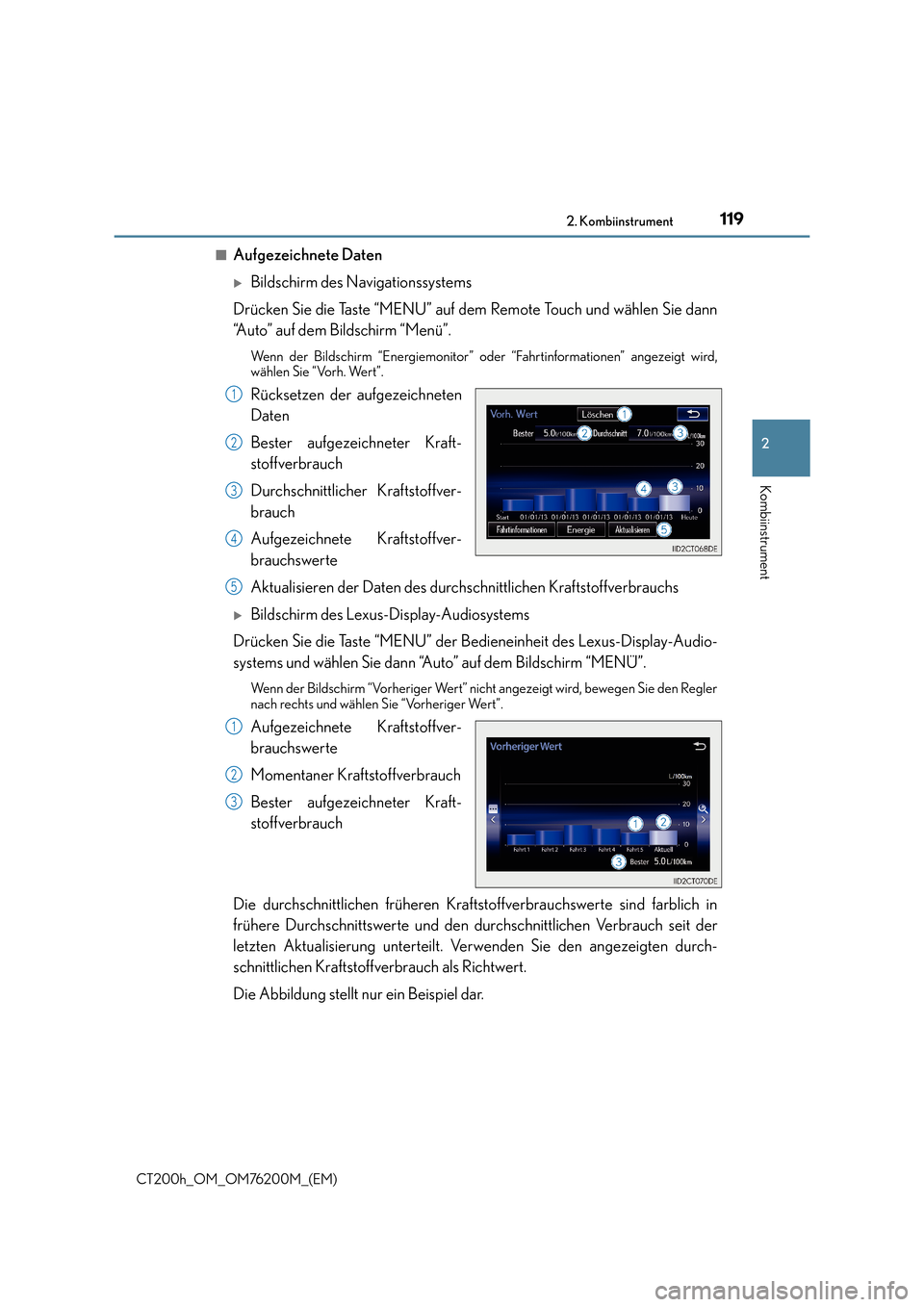

Aufgezeichnete Daten
XBildschirm des Navigationssystems
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
“Auto” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Fahrtinformationen” angezeigt wird,
wählen Sie “Vorh. Wert”.
Rücksetzen der aufgezeichneten
Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Aktualisieren der Daten des durchschnittlichen Kraftstoffverbrauchs
XBildschirm des Lexus-Display-Audiosystems
Drücken Sie die Taste “MENU” der Bedieneinheit des Lexus-Display-Audio-
systems und wählen Sie dann “Auto” auf dem Bildschirm “MENÜ”.
Wenn der Bildschirm “Vorheriger Wert” nicht angezeigt wird, bewegen Sie den Regler
nach rechts und wählen Sie “Vorheriger Wert”.
Aufgezeichnete Kraftstoffver-
brauchswerte
Momentaner Kraftstoffverbrauch
Bester aufgezeichneter Kraft-
stoffverbrauch
Die durchschnittlichen früheren Kraftstoffverbrauchswerte sind farblich in
frühere Durchschnittswerte und den durchschnittlichen Verbrauch seit der
letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar.
1
2
3
4
5
1
2
3

1202. Kombiinstrument
CT200h_OM_OM76200M_(EM)

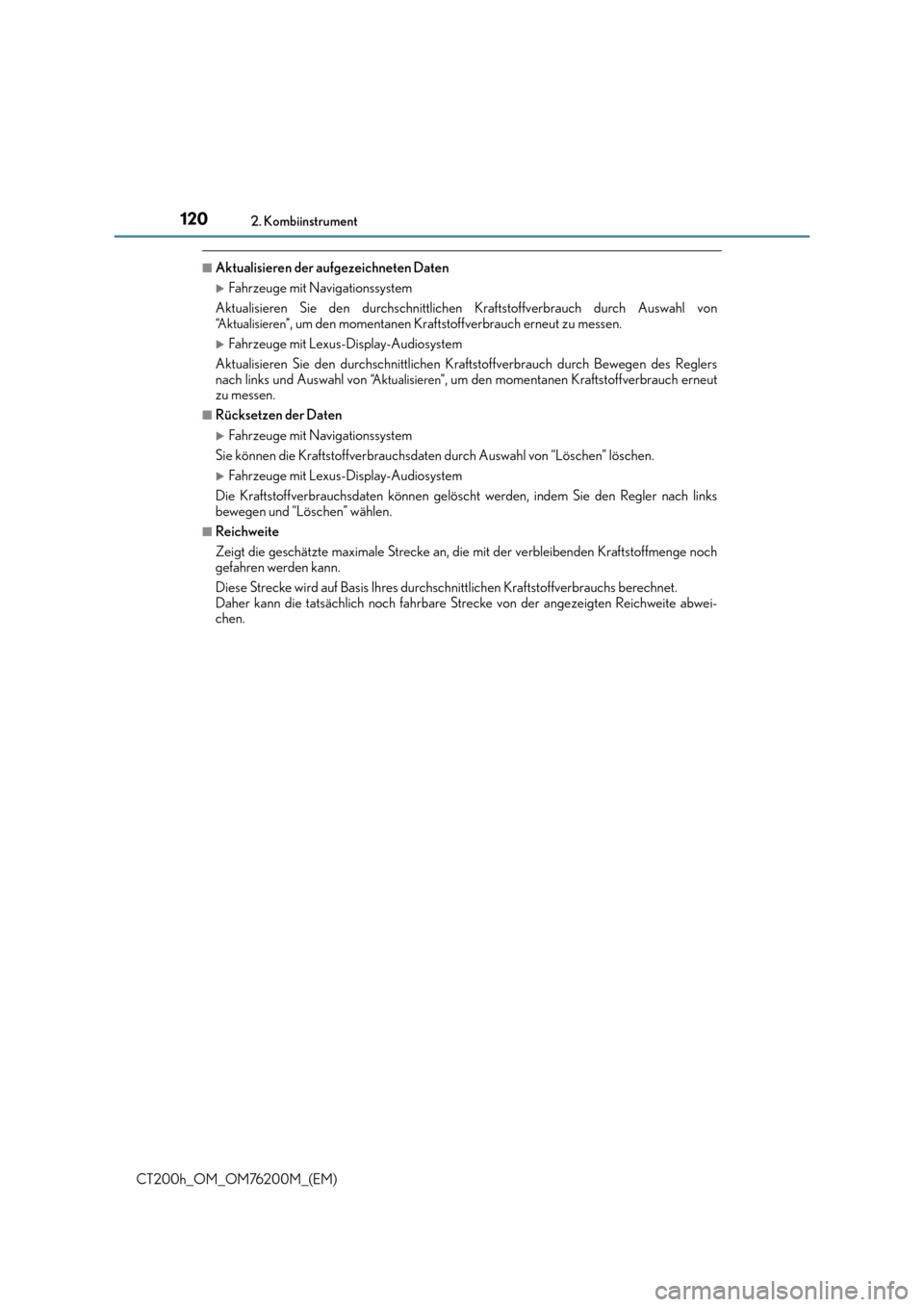

■Aktualisieren der aufgezeichneten Daten
XFahrzeuge mit Navigationssystem
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch durch Auswahl von
“Aktualisieren”, um den momentanen Kraftstoffverbrauch erneut zu messen.
XFahrzeuge mit Lexus-Display-Audiosystem
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch durch Bewegen des Reglers
nach links und Auswahl von
“Aktualisieren”, um den momentanen Kraftstoffverbrauch erneut
zu messen.
■Rücksetzen der Daten
XFahrzeuge mit Navigationssystem
Sie können die Kraftstoffverbrauchsdaten durch Auswahl von “Löschen” löschen.
XFahrzeuge mit Lexus-Display-Audiosystem
Die Kraftstoffverbrauchsdaten können gelöscht werden, indem Sie den Regler nach links
bewegen und “Löschen” wählen.
■Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge noch
gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite abwei-
chen.
