Lexus ES300h 2017 Owner's Manual

ES300h_OM_OM33C75U_(U)

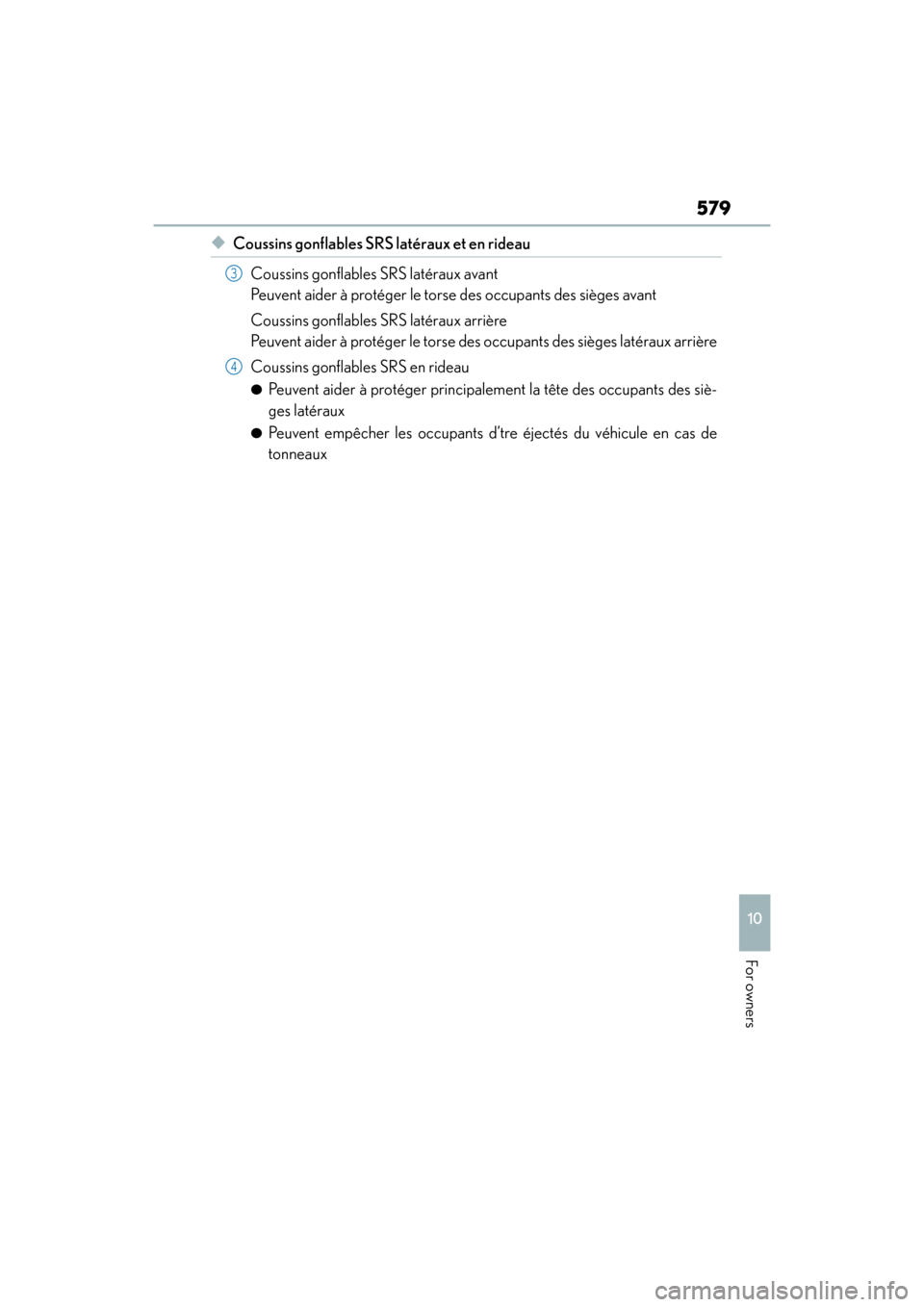

579
10
For owners
◆Coussins gonflables SRS latéraux et en rideauCoussins gonflables SRS latéraux avant
Peuvent aider à protéger le torse des occupants des sièges avant
Coussins gonflables SRS latéraux arrière
Peuvent aider à protéger le torse des occupants des sièges latéraux arrière
Coussins gonflables SRS en rideau
●Peuvent aider à protéger principalement la tête des occupants des siè-
ges latéraux
●Peuvent empêcher les occupants d’tre éjectés du véhicule en cas de
tonneaux
3
4

580
ES300h_OM_OM33C75U_(U)
Composants du système de coussins gonflables SRS
Système de classification de l’occu-
pant du siège du passager avant
(ECU et capteurs)
Capteurs de choc latéral (portiè-
res avant)
Coussins gonflables de protection
des genoux
Coussin gonflable du passager
avant
Coussins gonflables en rideau
Vo y a n t s “A I R B A G O N ” e t “A I R
BAG OFF”
Dispositifs de tension et limiteurs
de force des ceintures de sécurité
Capteurs de choc latéral (avant) Coussins gonflables latéraux avant
Lampe témoin SRS
Coussin gonflable du conducteur
Coussins gonflables latéraux
arrière
Capteurs de choc latéral (arrière)
Contacteur de boucle de ceinture
de sécurité du conducteur
Module de capteur de coussin
gonflable
Contacteur de boucle de ceinture
de sécurité du passager avant
Capteurs de choc avant1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

ES300h_OM_OM33C75U_(U)
581
10
For owners
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont la con-
ception s’appuie sur les normes de sécurité des véhicules à moteur américains
(FMVSS208). Le module de capteur de coussin gonflable (ECU) contrôle le
déploiement des coussins gonflables en fonction des informations obtenues des
capteurs et d’autres éléments affichés dans le diagramme des composants du
système ci-dessus. Ces informations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement des coussins
gonflables, une réaction chimique se produit dans les gonfleurs de coussin gon-
flable et les coussins gonflables se remplissent rapidement d’un gaz non toxique
pour aider à limiter le mouvement des occupants.
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qui concerne les coussins gonflables SRS.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du véhi cule doivent porter leur ceinture de sécu-
rité de la manière appropriée.
Les coussins gonflables SRS sont des dispositifs supplémentaires qui doivent être uti-
lisés avec les ceintures de sécurité.
●Le coussin gonflable SRS du conducteur se déploie avec une force considérable et
peut occasionner des blessures graves, voire mortelles, notamment lorsque le con-
ducteur se trouve très près du coussin gonflable. La National Highway Traffic Safety
Administration (NHTSA), aux États-Unis , fait les recommandations suivantes :
La zone à risque du coussin gonflable du conducteur couvre 2 à 3 in. (50 à 75 mm)
de la zone de déploiement du coussin gonflable. Pour assurer une marge de sécurité
suffisante, restez à 10 in. (250 mm) du coussin gonflable. Cette distance est mesu-
rée depuis le centre du volant jusqu’à votr e sternum. Si maintenant vous vous tenez
assis à moins de 10 in. (250 mm), vous pouvez changer votre position de conduite
de plusieurs manières :
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus diff éremment, la plupart des conducteurs peu-
vent maintenir une distance de 10 in. (250 mm), même si le siège se trouve com-
plètement vers l’avant, simplement en inclinant un peu le dossier du siège vers
l’arrière. Si la visibilité avant est moindr e après avoir incliné le dossier de votre
siège, utilisez un coussin ferme et non glissant pour être assis plus haut ou relevez
le siège si cette option est disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet d’orienter le coussin gonflable vers votre buste plutôt que vers votre tête et vers
votre cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la NHTSA, tout
en gardant le contrôle des pédales et du volant, ainsi que la vue sur les commandes
du tableau de bord.

582
ES300h_OM_OM33C75U_(U)
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable SRS du passager avant se déploie également avec une force
considérable et peut occasionner des blessures graves, voire mortelles, notamment
lorsque le passager avant se trouve très près du coussin gonflable. Le siège du passa-
ger avant doit se trouver le plus loin possible du coussin gonflable et le dossier doit
être réglé de manière à ce que le passager avant soit assis bien droit.
●Le déploiement d’un coussin gonflable risque d’infliger des blessures graves, voire
mortelles, aux bébés et aux enfants mal assis et/ou mal attachés. Un bébé ou un
enfant trop petit pour utiliser une ceinture de sécurité doit être correctement retenu à
l’aide d’un dispositif de retenue pour enfants. Lexus recommande vivement de placer
et d’attacher correctement tous les bébés et tous les enfants sur les sièges arrière du
véhicule à l’aide de dispositifs de retenue ad aptés. Les sièges arrière sont plus sécuri-
taires pour les bébés et les enfants que le siège du passager avant.
●Si la rallonge de ceinture de sécurité a été
reliée à la boucle des ceintures de sécurité
des sièges avant sans avoir été attachée à la
plaque de blocage des ceintures de sécurité,
les coussins gonflables SRS avant considére-
ront que le conducteur et le passager avant
portent tout de même leur ceinture même si
elles ne sont pas attachées. Les coussins gon-
flables SRS avant peuvent alors ne pas s’acti-
ver correctement lors d’une collision, ce qui
pourrait occasionner des blessures graves,
voire mortelles, en cas de collision. Assurez-
vous de toujours porter la ceinture de sécu-
rité avec la rallonge de ceinture de sécurité.
●Ne vous asseyez pas sur le bord du siège et
ne vous appuyez pas sur la planche de bord.
●Ne laissez pas un enfant se tenir face au cous-
sin gonflable SRS du passager avant ni
s’asseoir sur les genoux d’un passager avant.
●Ne laissez pas les occupants des sièges avant
tenir des objets sur leurs genoux.

ES300h_OM_OM33C75U_(U)
583
10
For owners
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●N’accrochez pas de cintres ni d’objets rigides sur les crochets porte-vêtements. Tous
ces objets pourraient se transformer en pr ojectiles et vous occasionner des blessures
graves, voire mortelles, en cas de déploiement des coussins gonflables SRS en
rideau.
●Ne vous appuyez pas sur la portière ou sur le
brancard de pavillon, ni sur les montants
avant, latéraux ou arrière.
●Ne laissez personne s’agenouiller face à la
portière sur les sièges des passagers ni sortir
la tête ou les mains à l’extérieur du véhicule.
●Ne fixez et n’appuyez rien sur des zones tel-
les que la planche de bord, le tampon de
volant, la partie inférieure du tableau de bord
et la porte de la boîte à gants.
Ces objets peuvent se transformer en projec-
tiles lorsque les coussins gonflables SRS du
conducteur, du passager avant ou de protec-
tion des genoux se déploient.
●Ne fixez rien sur des zones telles que les por-
tières, le pare-brise, les glaces de portières,
les montants avant ou arrière, le brancard de
pavillon et la poignée de maintien.

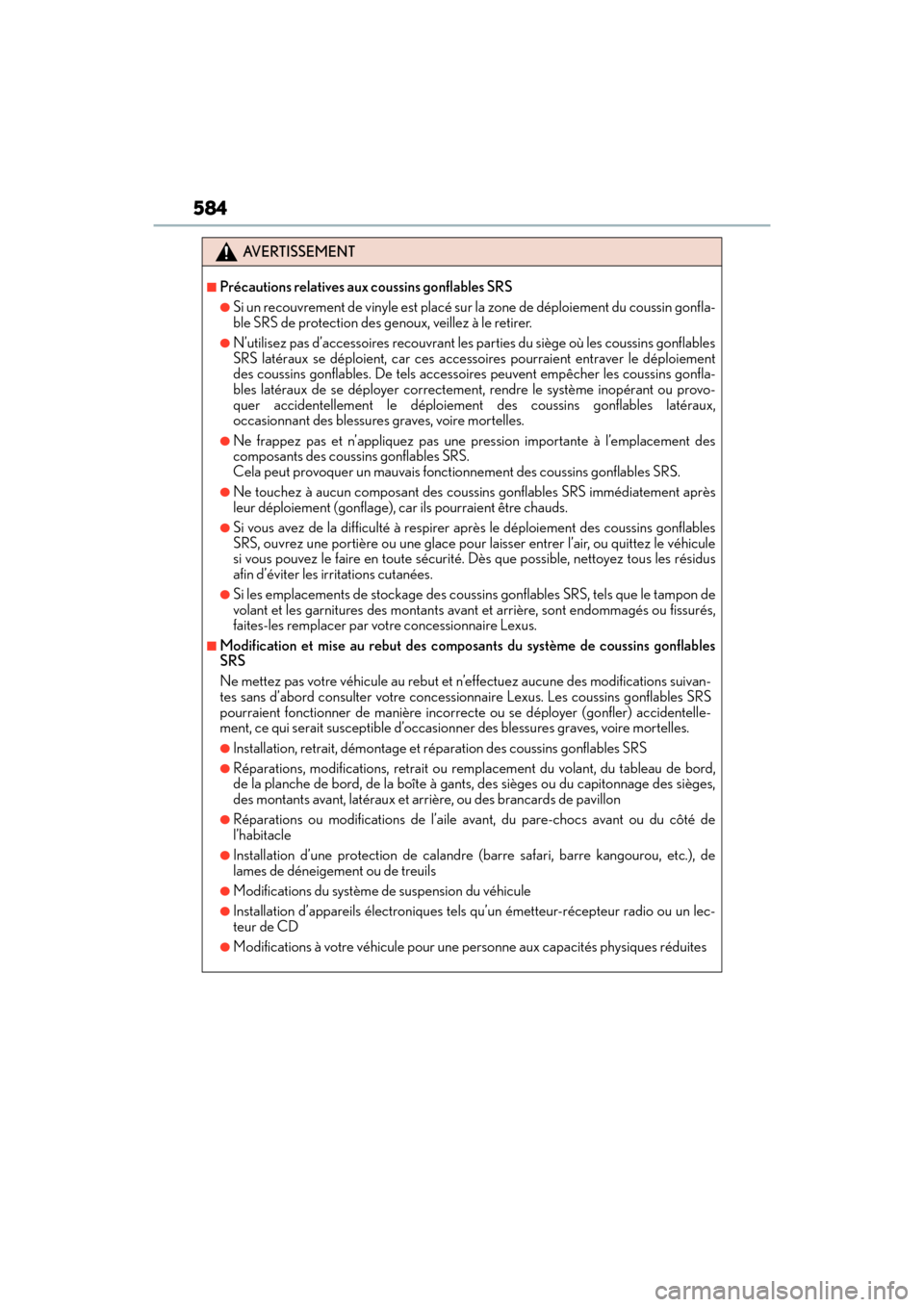

584
ES300h_OM_OM33C75U_(U)
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
●Si un recouvrement de vinyle est placé sur la zone de déploiement du coussin gonfla-
ble SRS de protection des genoux, veillez à le retirer.
●N’utilisez pas d’accessoires recouvrant les parties du siège où les coussins gonflables
SRS latéraux se déploient, car ces accessoires pourraient entraver le déploiement
des coussins gonflables. De tels accessoires peuvent empêcher les coussins gonfla-
bles latéraux de se déployer correctement, rendre le système inopérant ou provo-
quer accidentellement le déploiemen t des coussins gonflables latéraux,
occasionnant des blessures graves, voire mortelles.
●Ne frappez pas et n’appliquez pas une pression importante à l’emplacement des
composants des coussins gonflables SRS.
Cela peut provoquer un mauvais fonctionnement des coussins gonflables SRS.
●Ne touchez à aucun composant des coussi ns gonflables SRS immédiatement après
leur déploiement (gonflage), car ils pourraient être chauds.
●Si vous avez de la difficulté à respirer après le déploiement des coussins gonflables
SRS, ouvrez une portière ou une glace pour laisser entrer l’air, ou quittez le véhicule
si vous pouvez le faire en toute sécurité. Dès que possible, nettoyez tous les résidus
afin d’éviter les irritations cutanées.
●Si les emplacements de stockage des coussins gonflables SRS, tels que le tampon de
volant et les garnitures des montants avan t et arrière, sont endommagés ou fissurés,
faites-les remplacer par votre concessionnaire Lexus.
■Modification et mise au rebut des composants du système de coussins gonflables
SRS
Ne mettez pas votre véhicule au rebut et n’effectuez aucune des modifications suivan-
tes sans d’abord consulter votre concessionnaire Lexus. Les coussins gonflables SRS
pourraient fonctionner de manière incorrecte ou se déployer (gonfler) accidentelle-
ment, ce qui serait susceptible d’occasionner des blessures graves, voire mortelles.
●Installation, retrait, démontage et réparation des coussins gonflables SRS
●Réparations, modifications, retrait ou remplacement du volant, du tableau de bord,
de la planche de bord, de la boîte à gants, des sièges ou du capitonnage des sièges,
des montants avant, latéraux et arrière, ou des brancards de pavillon
●Réparations ou modifications de l’aile avant, du pare-chocs avant ou du côté de
l’habitacle
●Installation d’une protection de calandre (barre safari, barre kangourou, etc.), de
lames de déneigement ou de treuils
●Modifications du système de suspension du véhicule
●Installation d’appareils électroniques tels qu’un émetteur-récepteur radio ou un lec-
teur de CD
●Modifications à votre véhicule pour une personne aux capacités physiques réduites

585
ES300h_OM_OM33C75U_(U)
Index
What to do if... (Troubleshooting)................................586
Alphabetical index.................................590
For vehicles with navigation system, refer to the “NAVIGATION
SYSTEM OWNER’S MANUAL” for information regarding the
equipment listed below.
•Navigation system
• Lexus parking assist monitor
• Audio/video system
•Lexus Enform

586What to do if... (Troubleshooting)
ES300h_OM_OM33C75U_(U)
What to do if... (Troubleshooting)
●If you lose your mechanical keys, new genuine mechanical keys can be made
by your Lexus dealer. ( →P. 1 0 5 )
●If you lose your electronic keys, the risk of vehicle theft increases significantly.
Contact your Lexus dealer immediately. ( →P. 1 0 7 )
●Is the electronic key battery weak or depleted? ( →P. 4 8 1 )
●Is the power switch in ON mode?
When locking the doors, turn the power switch off. ( →P. 1 6 9 )
●Is the electronic key left inside the vehicle?
When locking the doors, make sure that you have the electronic key on your
person.
●The function may not operate properly du e to the condition of the radio wave.
( → P. 1 2 3 )
●Is the child-protector lock set?
The rear door cannot be opened from inside the vehicle when the lock is set.
Open the rear door from outside and then unlock the child-protector lock.
(→ P. 111)
●The function to prevent the electronic key from being left inside the trunk will
operate and you can open the trunk as usual. Take the key out from the trunk.
(→ P. 116)
If you have a problem, check the following before contacting your Lexus
dealer.
The doors cannot be locked, unlocked, opened or closed
You lose your keys
The doors cannot be locked or unlocked
The rear door cannot be opened
The trunk lid is closed with the electronic key left inside

587What to do if... (Troubleshooting)
ES300h_OM_OM33C75U_(U)
●Did you press the power switch while firmly depressing the brake pedal?
(→ P. 1 6 8 )
●Is the shift lever in P? (→ P. 1 7 0 )
●Is the electronic key anywhere detectable inside the vehicle? ( →P. 1 2 1 )
●Is the steering wheel unlocked? ( →P. 171)
●Is the electronic key battery weak or depleted?
In this case, the hybrid system can be started in a temporary way. ( →P. 5 2 8 )
●Is the 12-volt battery discharged? ( →P. 5 2 9 )
●Is the power switch in ON mode?
If you cannot release the shift lever by depressing the brake pedal with the
power switch in ON mode (→ P. 1 7 8 )
●It is locked automatically to prevent theft of the vehicle. ( →P. 1 7 0 )
●Is the window lock switch pressed?
The power window except for the one at the driver’s seat cannot be operated
if the window lock switch is pressed. ( →P. 1 4 5 )
If you think something is wrong
The hybrid system does not start
The shift lever cannot be shifted fr om P even if you depress the brake
pedal
The steering wheel cannot be turned after the hybrid system is stopped
The windows do not open or close by operating the power window
switches

588What to do if... (Troubleshooting)
ES300h_OM_OM33C75U_(U)
●The auto power off function will be operated if the vehicle is left in ACCES-
SORY or ON mode (the hybrid system is not operating) for a period of time.
( → P. 1 7 0 )
●The seat belt reminder light is flashing
Are the driver and the front passenger wearing the seat belts? ( →P. 5 0 6 )
●The parking brake indicator is on
Is the parking brake released? ( →P. 181)
Depending on the situation, other type s of warning buzzer may also sound.
( → P. 505, 511)
●Did anyone inside the vehicle open a door during setting the alarm?
The sensor detects it and the alarm sounds. ( →P. 7 8 )
To stop the alarm, turn the power switch to ON mode or start the hybrid system.
●Is the electronic key left inside th e vehicle or the moon roof opened?
Check the message on the multi-information display. ( →P. 511)
●When a warning light turns on or a warning message is displayed, refer to
P. 505, 511. The power switch is turned off automatically
A warning buzzer sounds during driving
An alarm is activate
d and the horn sounds
A warning buzzer sounds wh en leaving the vehicle
A warning light turns on or a warning message is displayed
