USB Lexus ES350 2016 Инструкция по эксплуатации (in Russian)

СОДЕРЖАНИЕ4
ES350_250_200_OM_OM33B65R_(RR)5-1.
Основные операции
Аудиосистема Lexus ............. 296
Переключатели
аудиосистемы на рулевом
колесе .................................. 302
Порты USB/AUX .................... 304
5-2. Настройка
Меню настройки .................... 307
Общие настройки .................. 308
Настройка голоса ...................311
Настройки отображения ....... 312
5-3. Использование аудиосистемы
Выбор источника аудио ........ 314
Оптимальное использование
аудиосистемы ..................... 315
Настройки аудиосистемы ..... 316
Управление экраном меню
аудиосистемы ..................... 319
5-4. Использование
радиоприемника
Управление
радиоприемником ............... 322
5-5. Воспроизведение аудио CD и
дисков MP3/WMA/AAC
Управление CD-плеером ...... 325 5-6.
Использование внешнего
устройства
Прослушивание iPod .............332
Использование
USB- памяти .........................336
Использование порта AUX ....341
5-7. Подключение Bluetooth
®
Действия, которые
необходимо выполнить для
использования устройств
Bluetooth
®.............................342
Регистрация устройства
Bluetooth
®.............................345
Выбор устройства
Bluetooth
®.............................347
Подключение аудиоплеера
Bluetooth
®.............................348
Подключение телефона с
интерфейсом Bluetooth
®.....349
Отображение подробных
сведений об устройстве
Bluetooth
®.............................351
Подробные установки
Bluetooth
®.............................352
5-8. Аудио Bluetooth
®
Прослушивание
аудиоустройства
Bluetooth
®.............................353
5Аудиосистема Lexus

5
1
4 3
2
ES350_250_200_OM_OM33B65R_(RR)
8
7
6
5
9
5-9.Телефон Bluetooth®
Использование телефона
Bluetooth®............................ 355
Вызов по телефону ............... 357
Прием вызова ........................ 360
Разговор по телефону ........... 361
Использование системы
обмена сообщениями
телефона Bluetooth
®........... 364
Использование
переключателей на
рулевом колесе ................... 366
Настройки телефона
Bluetooth
®............................ 367
5-10. Телефонная книга
Настройки контактов ............. 369
Настройка сообщений .......... 373
5-11. Bluetooth
®
Что делать , если ...
(устранение неполадок) ..... 374
Bluetooth
®............................... 377
5-12. Другие функции
Экран “Информация ” ............ 382
MirrorLink™ ............................ 383
USB- фото ............................... 386
Система голосового
управления .......................... 388 6-1.
Использование системы
кондиционирования воздуха и
функций устранения
запотевания /обогрева стекол
Передняя автоматическая
система
кондиционирования
воздуха .................................392
Задняя система
кондиционирования
воздуха .................................408
Обогрев рулевого колеса /
обогрев сидений /
вентиляторы сидений .........409
6-2. Использование освещения
салона
Перечень средств
освещения салона ...............413
• Фонари освещения
салона ................................414
• Фонари персонального
освещения .........................414
6-3. Использование функций
хранения вещей
Перечень функций
хранения вещей ...................416
• Перчаточный ящик ............417
• Вещевой отсек консоли ....418
• Держатели стаканов .........419
• Дополнительные отсеки...420
Функции багажного
отделения .............................421
6Оборудование салона

294
ES350_250_200_OM_OM33B65R_(RR)5-1.
Основные операции
Аудиосистема Lexus .............. 296
Переключатели
аудиосистемы на рулевом
колесе .................................. 302
Порты USB/AUX..................... 304
5-2. Настройка
Меню настройки .................... 307
Общие настройки .................. 308
Настройка голоса .................. 311
Настройки отображения ........ 312
5-3. Использование аудиосистемы
Выбор источника аудио........ 314
Оптимальное использование
аудиосистемы ...................... 315
Настройки аудиосистемы ..... 316
Управление экраном меню
аудиосистемы ...................... 319
5-4. Использование
радиоприемника
Управление
радиоприемником ............... 322
5-5. Воспроизведение аудио CD и
дисков MP3/WMA/AAC
Управление CD-плеером ...... 325

295
5Аудиосистема Lexus
ES350_250_200_OM_OM33B65R_(RR)5-6.
Использование внешнего
устройства
Прослушивание iPod ............. 332
Использование
USB- памяти .........................336
Использование порта AUX ....341
5-7. Подключение Bluetooth
®
Действия, которые
необходимо выполнить для
использования устройств
Bluetooth
®............................. 342
Регистрация устройства
Bluetooth
®............................. 345
Выбор устройства
Bluetooth
®............................. 347
Подключение аудиоплеера
Bluetooth
®............................. 348
Подключение телефона с
интерфейсом Bluetooth
®..... 349
Отображение подробных
сведений об устройстве
Bluetooth
®............................. 351
Подробные установки
Bluetooth
®............................. 352
5-8. Аудио Bluetooth
®
Прослушивание
аудиоустройства
Bluetooth
®............................. 353 5-9.
Телефон Bluetooth
®
Использование телефона
Bluetooth®............................ 355
Вызов по телефону ............... 357
Прием вызова ........................ 360
Разговор по телефону ........... 361
Использование системы
обмена сообщениями
телефона Bluetooth
®........... 364
Использование
переключателей на
рулевом колесе ................... 366
Настройки телефона
Bluetooth
®............................ 367
5-10. Телефонная книга
Настройки контактов ............. 369
Настройка сообщений ........... 373
5-11. Bluetooth
®
Что делать , если...
(устранение неполадок)...... 374
Bluetooth
®............................... 377
5-12. Другие функции
Экран “Информация ”............. 382
MirrorLink™............................. 383
USB-фото ............................... 386
Система голосового
управления .......................... 388

3025-1. Основные операции
ES350_250_200_OM_OM33B65R_(RR)
Переключатели аудиосистемы на рулевом
колесе
Переключатель громкости
• Нажатие: увеличение/
уменьшение громкости
• Нажатие и удержание :
непрерывное увеличение /
уменьшение громкости
Режим радио :
• Нажатие ( за исключением
ручного режима ): выбор
радиостанции
• Нажатие ( ручной режим ):
поиск вверх /вниз
• Нажатие и удержание (ручной режим ): непрерывный поиск
вверх /вниз
Режим CD, диск MP3/WMA/AAC, Bluetooth
®, iPod или USB:
• Нажатие: выбор трека/файла /песни /видео
• Нажатие и удержание : выбор папки /альбома (диск MP3/WMA/
AAC или USB)
Переключатель “MODE”
• Нажатие: включение питания , выбор источника звука
• Нажмите и удерживайте этот переключатель для отключения
звука или приостановки текущей операции . Для отмены
отключения звука или приостановки текущей операции нажмите
и удерживайте этот переключатель .
Для управления некоторыми аудиофункциями можно
использовать переключатели на рулевом колесе .
Операции могут различаться в зависимости от типа аудио - или
навигационной системы . Подробную информацию см . в
руководстве , поставляемом вместе с аудио - или
навигационной системой .
Использование аудиосистемы при помощи
переключателей на рулевом колесе
1
2
3

3045-1. Основные операции
ES350_250_200_OM_OM33B65R_(RR)

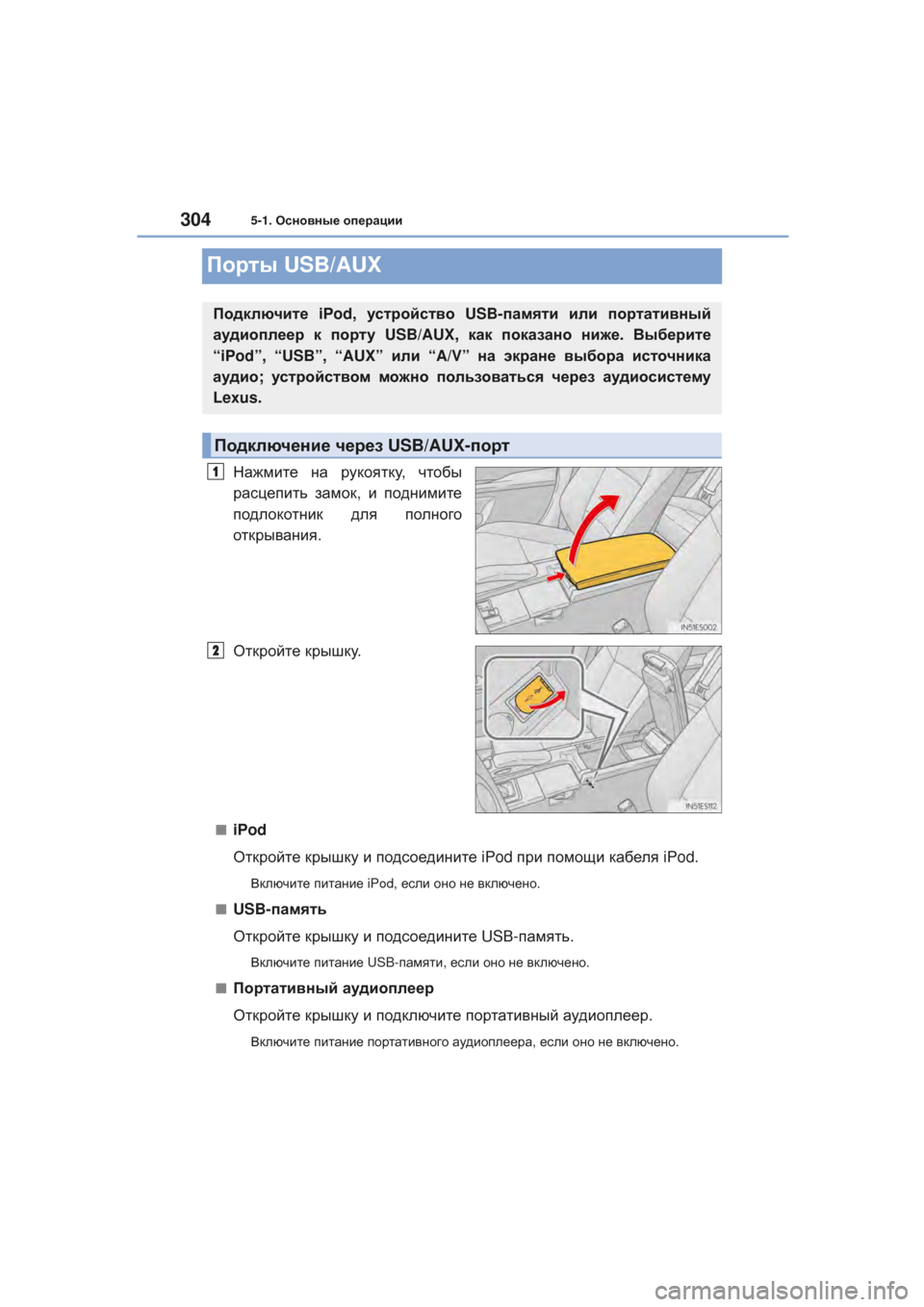

Порты USB/AUX
Нажмите на рукоятку , чтобы
расцепить замок , и поднимите
подлокотник для полного
открывания .
Откройте крышку .
■iPod
Откройте крышку и подсоедините iPod при помощи кабеля iPod.
Включите питание iPod, если оно не включено .
■USB-память
Откройте крышку и подсоедините USB-память.
Включите питание USB-памяти , если оно не включено .
■Портативный аудиоплеер
Откройте крышку и подключите портативный аудиоплеер .
Включите питание портативного аудиоплеера , если оно не включено .
Подключите iPod, устройство USB-памяти или портативный
аудиоплеер к порту USB/AUX, как показано ниже. Выберите
“iPod”, “USB”, “AUX” или “A/V” на экране выбора источника
аудио ; устройством можно пользоваться через аудиосистему
Lexus.
Подключение через USB/AUX-порт
1
2

3055-1. Основные операции
5
Аудиосистема Lexus
ES350_250_200_OM_OM33B65R_(RR)
Для просмотра видео на iPod или на видеомагнитофоне требуется 4-
контактный AUX-кабель для подключения портативного
аудиоустройства .
При подключении портативного аудиоустройства к AUX- порту
используйте 4-контактный AUX-кабель с вилкой , полностью
совпадающей с приведенной на рисунке .
Подключенное устройство
( портативное аудиоустройство
и т .п .)
Аудио слева
Аудио справа
Земля
Видео

При использовании видео на
iPod требуются 4-контактный
AUX- кабель и USB- коннектор .
Подключите вилку и коннектор
к портам AUX и USB.
■ При использовании 4-контактного AUX-кабеля
При использовании 4-контактного AUX-кабеля другой конструкции аудио - и/или
видеосигналы могут выводиться некорректно .
Использование 4-контактного AUX- кабеля
1
2
3
4
5

3065-1. Основные операции
ES350_250_200_OM_OM33B65R_(RR)
ПРЕДУПРЕЖДЕНИЕ !
■Во время движения
Не подключайте устройство и не работайте с элементами управления .
ВНИМАНИЕ !
■Если подлокотник не удается полностью закрыть
В зависимости от размера и формы USB-памяти , подключенной к системе ,
подлокотник может закрываться не полностью. В этом случае не пытайтесь с
силой закрыть подлокотник , поскольку это может привести к повреждению
USB- памяти или разъема .

3095-2. Настройка
5
Аудиосистема Lexus
ES350_250_200_OM_OM33B65R_(RR)
Выберите “Настроить изображения ”: кнопка “MENU” →
“ Настройка ” → “Общие ” → “Настроить изображения ”
Выберите “Ус т а н о в и т ь изображения ”, затем выберите требуемое
изображение .
Ус т а н о в к а в качестве
начальной заставки .
Ус т а н о в к а в качестве
заставки при выходе из
системы .
■Добавление изображения
Подключите устройство USB-памяти . (→ стр . 304)
Выберите “Копировать с USB” на экране “Настроить
изображения ” и затем выберите требуемое изображение .
Передвиньте регулятор влево и выберите “Копировать ”.
Можно загрузить не более 10 изображений .
■Удаление изображений
Выберите “Уд а л и т ь изображения ” на экране “Настроить
изображения ” и затем выберите требуемые изображения .
■USB- память
При сохранении изображений на USB-память присвойте папке , в которую
сохраняется начальная заставка, имя “Image”.
● Совместимые форматы устройств
Можно использовать следующий формат устройств :
• Файл изображения должен иметь формат JPEG
• Форматы взаимодействия с USB: USB2.0 FS (480 Мбит/с )
• Формат файловой системы : FAT16/32 (Windows)
• Класс соответствия : класс устройств хранения
Персональная настройка изображений
1
2
1
2
1
2
3

3105-2. Настройка
ES350_250_200_OM_OM33B65R_(RR)●
Совместимость файлов JPEG
Размер совместимого изображения : максимум 10 МБ
Кнопка “MENU” → “ Настройка” → “ Общие ” → “ Уд а л и т ь
персональные данные ”
Выберите “Уд а л и т ь ”.
Будьте внимательны , так как после удаления данных их невозможно
восстановить .
Следующие персональные данные будут удалены или будут
восстановлены их значения по умолчанию .
•Данные телефонной книги
• Гол о с о в а я метка
• Данные истории вызовов
• Данные Избранного
• Данные устройств Bluetooth
®
•Параметры звука телефона
• Подробные установки В luetooth®
• Настройки аудио /видео
• Предустановленные переключатели
• Радиостанция , использовавшаяся в предыдущий раз
• Персонально настроенные данные изображения
• История обновления программного обеспечения
• Подробная информация об обновлении программного обеспечения
• Настройка отображения для телефона
• Настройка контактов /истории вызовов
• Настройка сообщений
ВНИМАНИЕ !
■Во избежание повреждения устройства USB-памяти или его разъемов
→ стр . 340
Уд а ле н и е персональных данных
1
2
