Lexus GS F 2015 Kezelési útmutató (in Hungarian)
Manufacturer: LEXUS, Model Year: 2015, Model line: GS F, Model: Lexus GS F 2015Pages: 668, PDF Size: 64.42 MB

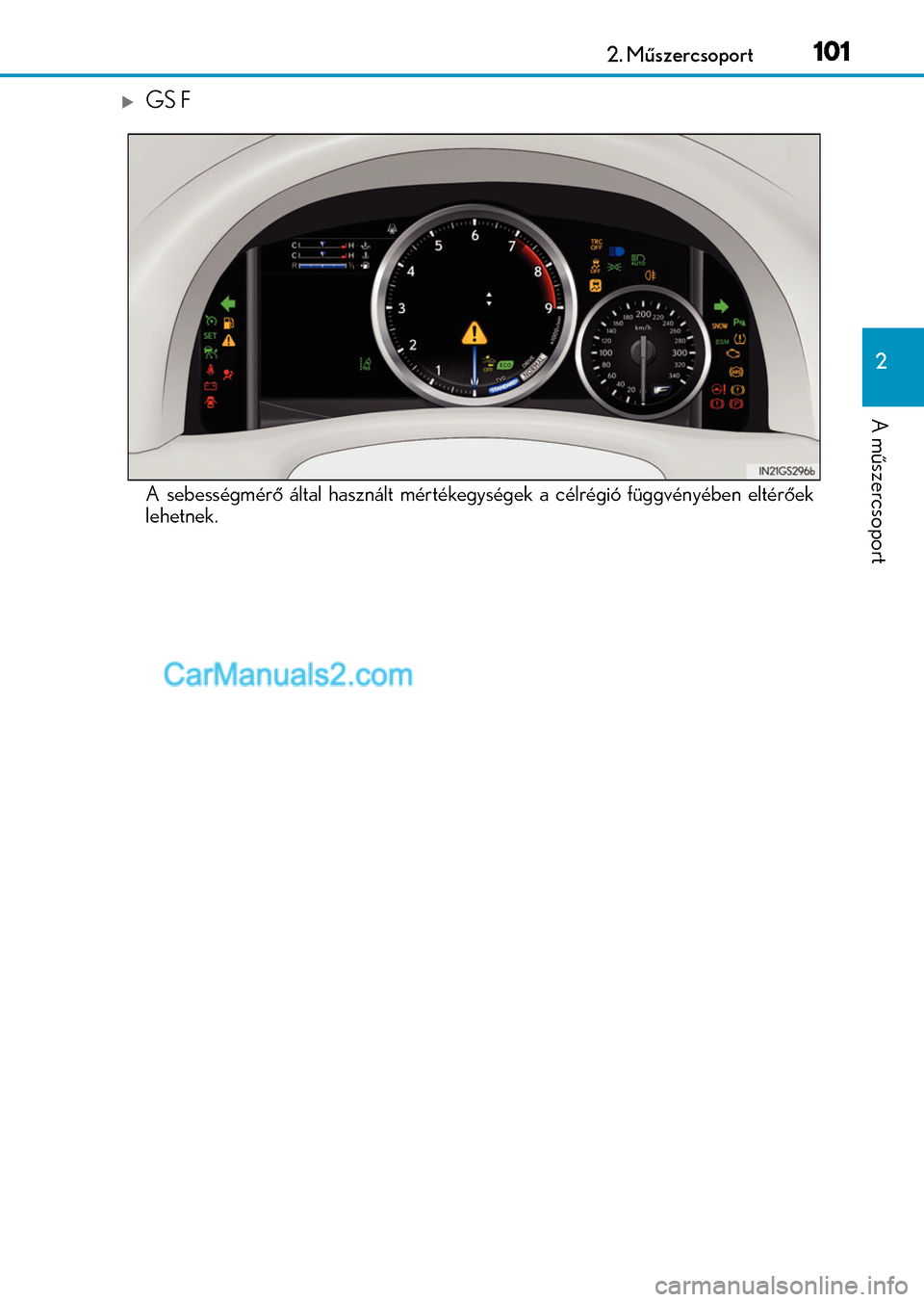

Page 101 of 668
1012. Műszercsoport
2
A műszercsoport
GS F
A sebességmérő által használt mértékegységek a célrégió függvényében eltérőek
lehetnek.

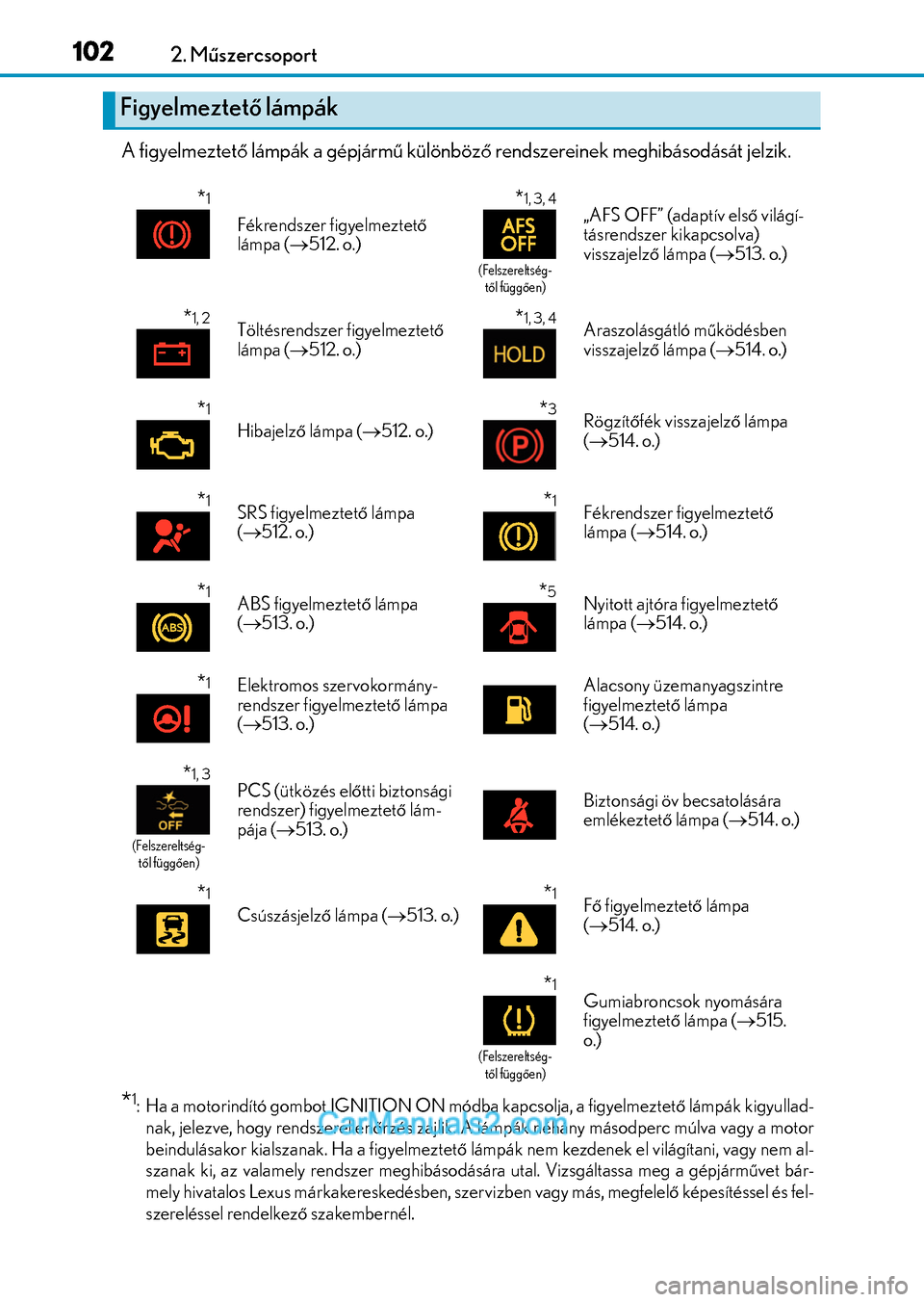

Page 102 of 668
1022. Műszercsoport
A figyelmeztető lámpák a gépjármű különböző rendszereinek meghibásodását jelzik.
*1: Ha a motorindító gombot IGNITION ON módba kapcsolja, a figyelmeztető lámpák kigyullad-
nak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másodperc múlva vagy a motor
beindulásakor kialszanak. Ha a figyelmeztető lámpák nem kezdenek el világítani, vagy nem al-
szanak ki, az valamely rendszer meghibásodására utal. Vizsgáltassa meg a gépjárművet bár-
mely hivatalos Lexus márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakembernél.
Figyelmeztető lámpák
*1
Fékrendszer figyelmeztető
lámpa (512. o.)
*1, 3, 4
(Felszereltség-
től függően)
„AFS OFF” (adaptív első világí-
tásrendszer kikapcsolva)
visszajelző lámpa (513. o.)
*1, 2Töltésrendszer figyelmeztető
lámpa (512. o.)*1, 3, 4Araszolásgátló működésben
visszajelző lámpa (514. o.)
*1
Hibajelző lámpa (512. o.)*3Rögzítőfék visszajelző lámpa
(514. o.)
*1SRS figyelmeztető lámpa
(512. o.)*1Fékrendszer figyelmeztető
lámpa (514. o.)
*1ABS figyelmeztető lámpa
(513. o.)*5Nyitott ajtóra figyelmeztető
lámpa (514. o.)
*1Elektromos szervokormány-
rendszer figyelmeztető lámpa
(513. o.)Alacsony üzemanyagszintre
figyelmeztető lámpa
(514. o.)
*1, 3
(Felszereltség-
től függően)
PCS (ütközés előtti biztonsági
rendszer) figyelmeztető lám-
pája (513. o.)Biztonsági öv becsatolására
emlékeztető lámpa (514. o.)
*1
Csúszásjelző lámpa (513. o.)*1Fő figyelmeztető lámpa
(514. o.)
*1
(Felszereltség-
től függően)
Gumiabroncsok nyomására
figyelmeztető lámpa (515.
o.)

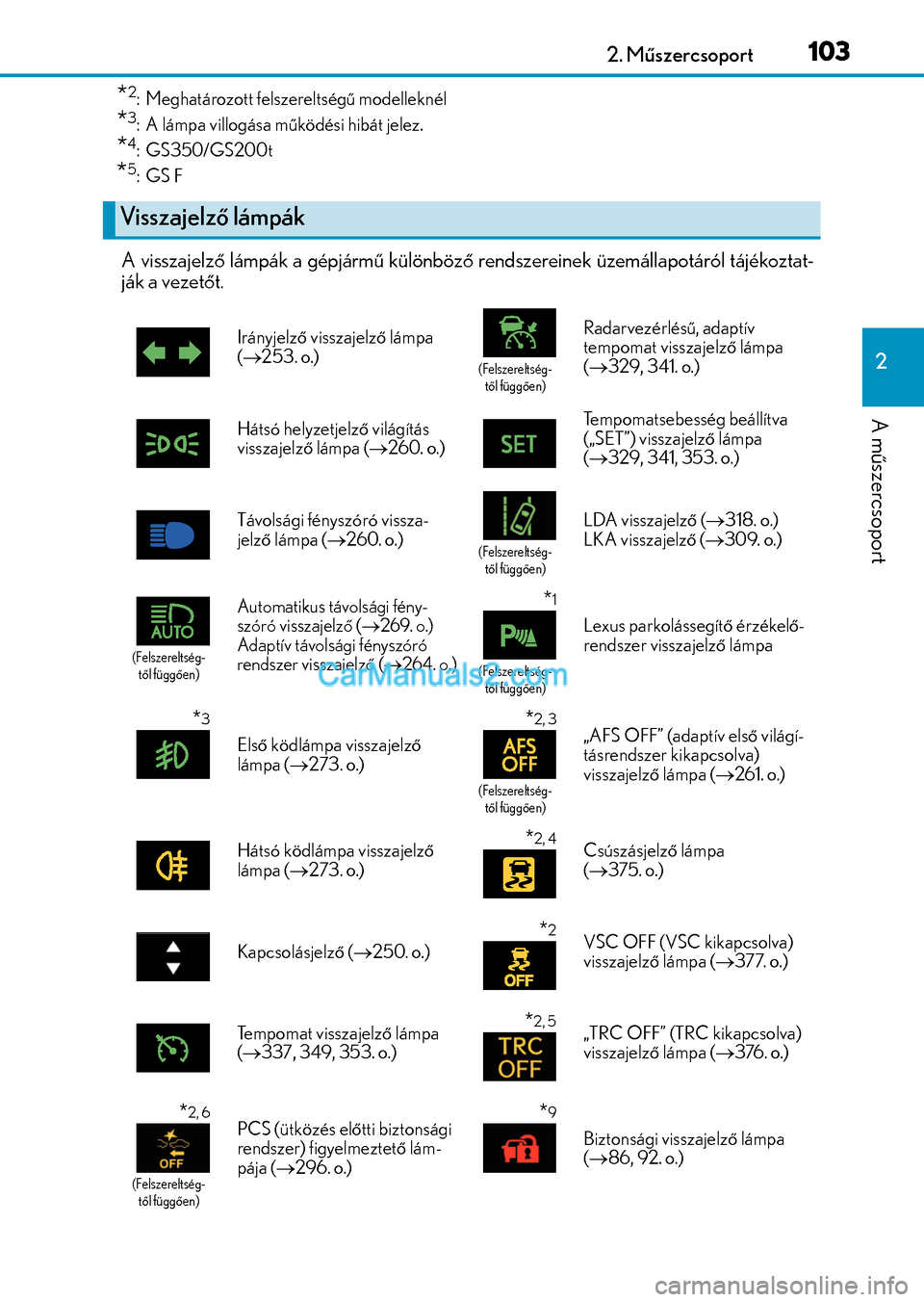

Page 103 of 668
1032. Műszercsoport
2
A műszercsoport
*2: Meghatározott felszereltségű modelleknél
*3: A lámpa villogása működési hibát jelez.
*4: GS350/GS200t
*5:GS F
A visszajelző lámpák a gépjármű különböző rendszereinek üzemállapotáról tájékoztat-
ják a vezetőt.
Visszajelző lámpák
Irányjelző visszajelző lámpa
(253. o.)
(Felszereltség-
től függően)
Radarvezérlésű, adaptív
tempomat visszajelző lámpa
(329, 341. o.)
Hátsó helyzetjelző világítás
visszajelző lámpa (260. o.) Tempomatsebesség beállítva
(„SET”) visszajelző lámpa
(329, 341, 353. o.)
Távolsági fényszóró vissza-
jelző lámpa (260. o.)
(Felszereltség-
től függően)
LDA visszajelző (318. o.)
LKA visszajelző (309. o.)
(Felszereltség-
től függően)
Automatikus távolsági fény-
szóró visszajelző (269. o.)
Adaptív távolsági fényszóró
rendszer visszajelző (
264. o.)
*1
(Felszereltség-
től függően)
Lexus parkolássegítő érzékelő-
rendszer visszajelző lámpa
*3
Első ködlámpa visszajelző
lámpa (273. o.)
*2, 3
(Felszereltség-
től függően)
„AFS OFF” (adaptív első világí-
tásrendszer kikapcsolva)
visszajelző lámpa (261. o.)
Hátsó ködlámpa visszajelző
lámpa (273. o.)
*2, 4Csúszásjelző lámpa
(375. o.)
Kapcsolásjelző (250. o.)
*2VSC OFF (VSC kikapcsolva)
visszajelző lámpa (377. o.)
Tempomat visszajelző lámpa
(337, 349, 353. o.)
*2, 5„TRC OFF” (TRC kikapcsolva)
visszajelző lámpa (376. o.)
*2, 6
(Felszereltség-
től függően)
PCS (ütközés előtti biztonsági
rendszer) figyelmeztető lám-
pája (296. o.) *9
Biztonsági visszajelző lámpa
(86, 92. o.)
Page 104 of 668
1042. Műszercsoport
Vezetési üzemmód visszajelzők
GS350/GS200t (az F SPORT modellek kivételével)
GS350/GS200t (F SPORT modellek)
*7, 8
(Felszereltség-
től függően)
BSM (holttérfigyelő rendszer)
külső visszapillantó tükrökbe
épített visszajelzői (361. o.)*10
Alacsony külső hőmérséklet
visszajelző (108, 113. o.)
(Felszereltség-
től függően)
BSM (holttérfigyelő rendszer)
visszajelző (361. o.)*2Eco (üzemanyag-takarékos)
vezetés visszajelző lámpa
(106. o.)
*2, 3Araszolásgátló készenlétben
visszajelző lámpa (257. o.)Rögzítőfék visszajelző lámpa
(254. o.)
*2, 3Araszolásgátló működésben
visszajelző lámpa (257. o.)*2, 9„PASSENGER AIR
BAG” (első utasoldali
légzsák) visszajelző
(61. o.)
Eco (üzemanyag-takarékos)
vezetés visszajelző lámpa
(356. o.)
(Felszereltség-
től függően)
„SPORT” (sport üzemmód)
visszajelző lámpa (356. o.)
(Felszereltség-
től függően)
„SPORT S” (sport S üzemmód)
visszajelző lámpa (356. o.)
(Felszereltség-
től függően)
„SPORT S+” (sport S+ üzem-
mód) visszajelző lámpa
(356. o.)
(Felszereltség-
től függően)
„Személyre szabás” visszajelző
lámpa (356. o.)Téli (hó) üzemmód visszajelző
lámpa (246. o.)
Eco (üzemanyag-takarékos)
vezetés visszajelző lámpa
(356. o.)„SPORT S” (sport S üzemmód)
visszajelző lámpa (356. o.)
„SPORT S+” (sport S+ üzem-
mód) visszajelző lámpa
(356. o.)„CUSTOMIZE” (személyre
szabás) visszajelző lámpa
(356. o.)
Téli (hó) üzemmód visszajelző
lámpa (246. o.)

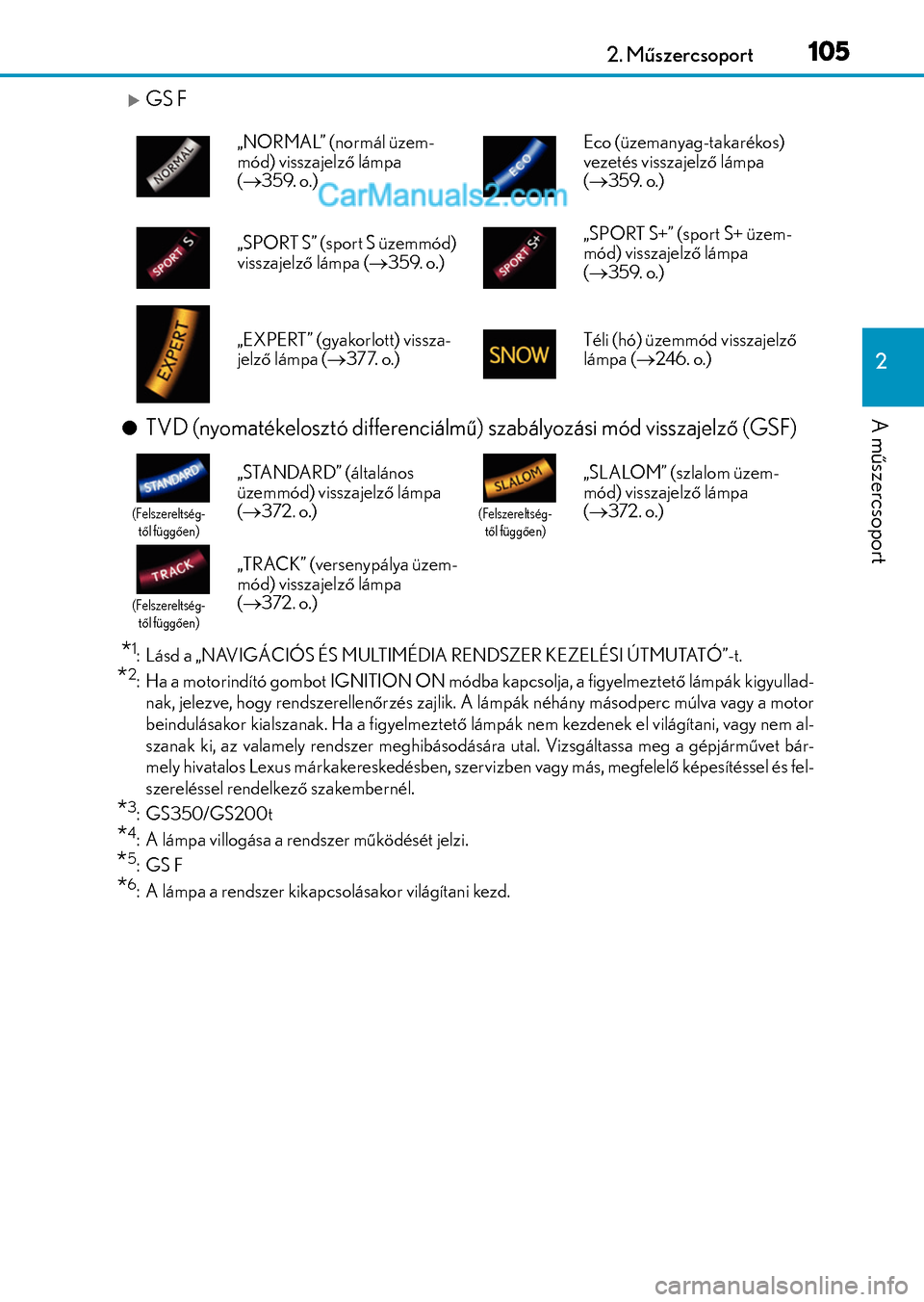

Page 105 of 668
1052. Műszercsoport
2
A műszercsoport
GS F
TVD (nyomatékelosztó differenciálmű) szabályozási mód visszajelző (GSF)
*1: Lásd a „NAVIGÁCIÓS ÉS MULTIMÉDIA RENDSZER KEZELÉSI ÚTMUTATÓ”-t.
*2: Ha a motorindító gombot IGNITION ON módba kapcsolja, a figyelmeztető lámpák kigyullad-
nak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másodperc múlva vagy a motor
beindulásakor kialszanak. Ha a figyelmeztető lámpák nem kezdenek el világítani, vagy nem al-
szanak ki, az valamely rendszer meghibásodására utal. Vizsgáltassa meg a gépjárművet bár-
mely hivatalos Lexus márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakembernél.
*3: GS350/GS200t
*4: A lámpa villogása a rendszer működését jelzi.
*5:GS F
*6: A lámpa a rendszer kikapcsolásakor világítani kezd.„NORMAL” (normál üzem-
mód) visszajelző lámpa
(359. o.)Eco (üzemanyag-takarékos)
vezetés visszajelző lámpa
(359. o.)
„SPORT S” (sport S üzemmód)
visszajelző lámpa (359. o.)„SPORT S+” (sport S+ üzem-
mód) visszajelző lámpa
(359. o.)
„EXPERT” (gyakorlott) vissza-
jelző lámpa (377. o.)Téli (hó) üzemmód visszajelző
lámpa (246. o.)
(Felszereltség-
től függően)
„STANDARD” (általános
üzemmód) visszajelző lámpa
(372. o.)
(Felszereltség-
től függően)
„SLALOM” (szlalom üzem-
mód) visszajelző lámpa
(372. o.)
(Felszereltség-
től függően)
„TRACK” (versenypálya üzem-
mód) visszajelző lámpa
(372. o.)

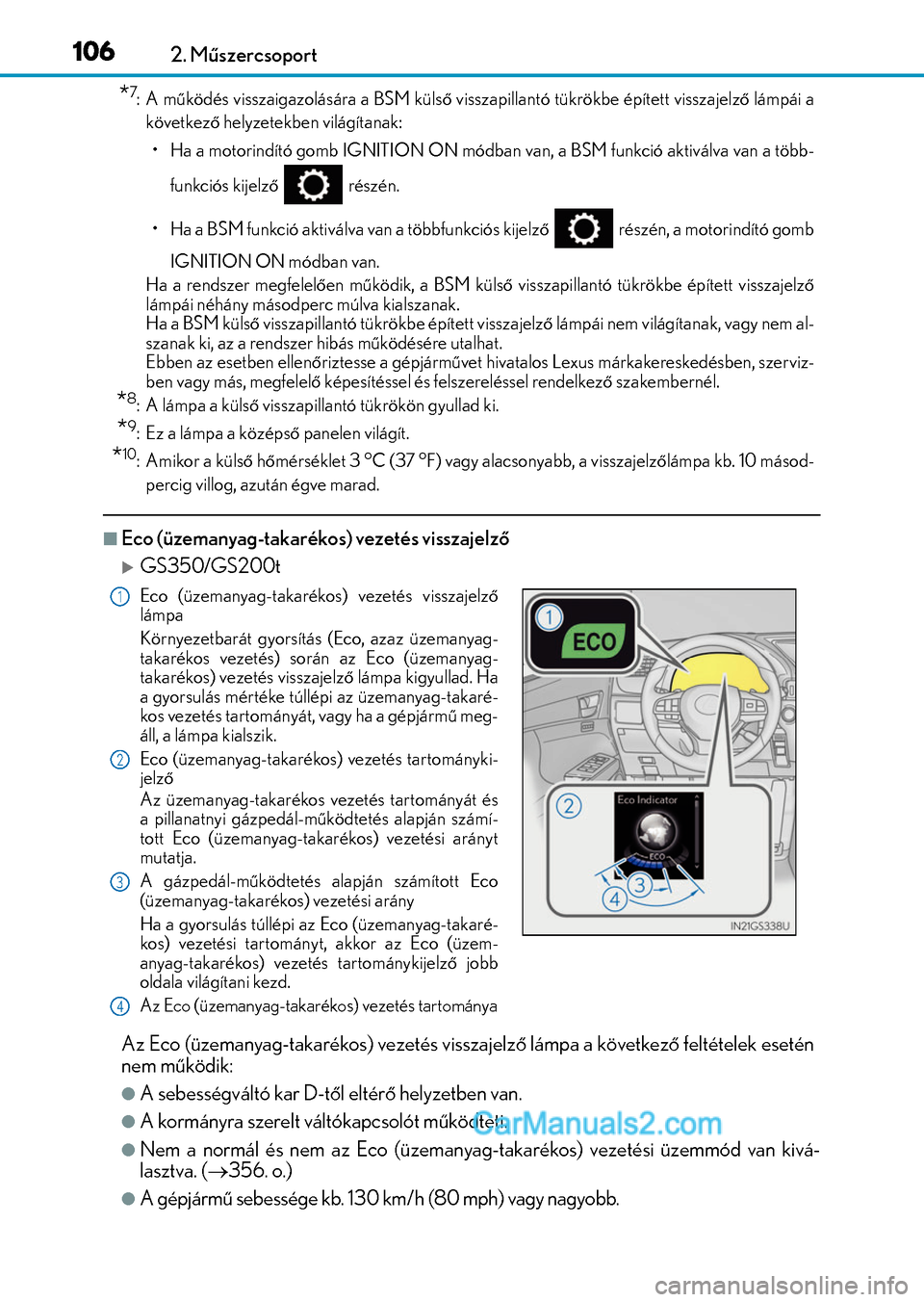

Page 106 of 668
1062. Műszercsoport
*7:A működés visszaigazolására a BSM külső visszapillantó tükrökbe épített visszajelző lámpái a
következő helyzetekben világítanak:
• Ha a motorindító gomb IGNITION ON módban van, a BSM funkció aktiválva van a több-
funkciós kijelző részén.
• Ha a BSM funkció aktiválva van a többfunkciós kijelző részén, a motorindító gomb
IGNITION ON módban van.
Ha a rendszer megfelelően működik, a BSM külső visszapillantó tükrökbe épített visszajelző
lámpái néhány másodperc múlva kialszanak.
Ha a BSM külső visszapillantó tükrökbe épített visszajelző lámpái nem világítanak, vagy nem al-
szanak ki, az a rendszer hibás működésére utalhat.
Ebben az esetben ellenőriztesse a gépjárművet hivatalos Lexus márkakereskedésben, szerviz-
ben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
*8: A lámpa a külső visszapillantó tükrökön gyullad ki.
*9: Ez a lámpa a középső panelen világít.
*10:Amikor a külső hőmérséklet 3 °C (37 °F) vagy alacsonyabb, a visszajelzőlámpa kb. 10 másod-
percig villog, azután égve marad.
Eco (üzemanyag-takarékos) vezetés visszajelző
GS350/GS200t
Az Eco (üzemanyag-takarékos) vezetés visszajelző lámpa a következő feltételek esetén
nem működik:
A sebességváltó kar D-től eltérő helyzetben van.
A kormányra szerelt váltókapcsolót működteti.
Nem a normál és nem az Eco (üzemanyag-takarékos) vezetési üzemmód van kivá-
lasztva. (356. o.)
A gépjármű sebessége kb. 130 km/h (80 mph) vagy nagyobb.
Eco (üzemanyag-takarékos) vezetés visszajelző
lámpa
Környezetbarát gyorsítás (Eco, azaz üzemanyag-
takarékos vezetés) során az Eco (üzemanyag-
takarékos) vezetés visszajelző lámpa kigyullad. Ha
a gyorsulás mértéke túllépi az üzemanyag-takaré-
kos vezetés tartományát, vagy ha a gépjármű meg-
áll, a lámpa kialszik.
Eco (üzemanyag-takarékos) vezetés tartományki-
jelző
Az üzemanyag-takarékos vezetés tartományát és
a pillanatnyi gázpedál-működtetés alapján számí-
tott Eco (üzemanyag-takarékos) vezetési arányt
mutatja.
A gázpedál-működtetés alapján számított Eco
(üzemanyag-takarékos) vezetési arány
Ha a gyorsulás túllépi az Eco (üzemanyag-takaré-
kos) vezetési tartományt, akkor az Eco (üzem-
anyag-takarékos) vezetés tartománykijelző jobb
oldala világítani kezd.
Az Eco (üzemanyag-takarékos) vezetés tartománya
1
2
3
4

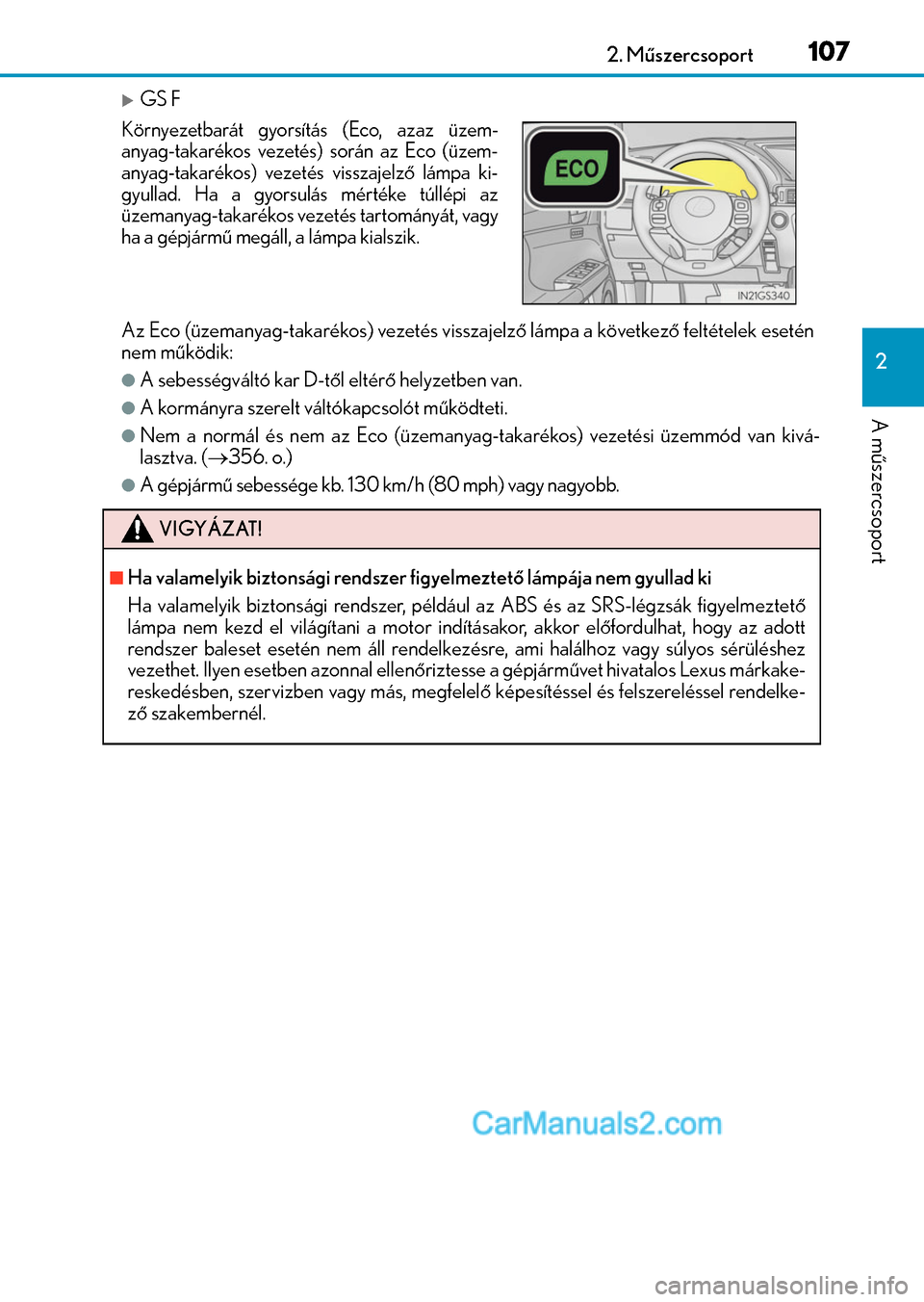

Page 107 of 668
1072. Műszercsoport
2
A műszercsoport
GS F
Az Eco (üzemanyag-takarékos) vezetés visszajelző lámpa a következő feltételek esetén
nem működik:
A sebességváltó kar D-től eltérő helyzetben van.
A kormányra szerelt váltókapcsolót működteti.
Nem a normál és nem az Eco (üzemanyag-takarékos) vezetési üzemmód van kivá-
lasztva. (356. o.)
A gépjármű sebessége kb. 130 km/h (80 mph) vagy nagyobb.
Környezetbarát gyorsítás (Eco, azaz üzem-
anyag-takarékos vezetés) során az Eco (üzem-
anyag-takarékos) vezetés visszajelző lámpa ki-
gyullad. Ha a gyorsulás mértéke túllépi az
üzemanyag-takarékos vezetés tartományát, vagy
ha a gépjármű megáll, a lámpa kialszik.
VIGYÁZAT!
Ha valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS és az SRS-légzsák figyelmeztető
lámpa nem kezd el világítani a motor indításakor, akkor előfordulhat, hogy az adott
rendszer baleset esetén nem áll rendelkezésre, ami halálhoz vagy súlyos sérüléshez
vezethet. Ilyen esetben azonnal ellenőriztesse a gépjárművet hivatalos Lexus márkake-
reskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelke-
ző szakembernél.

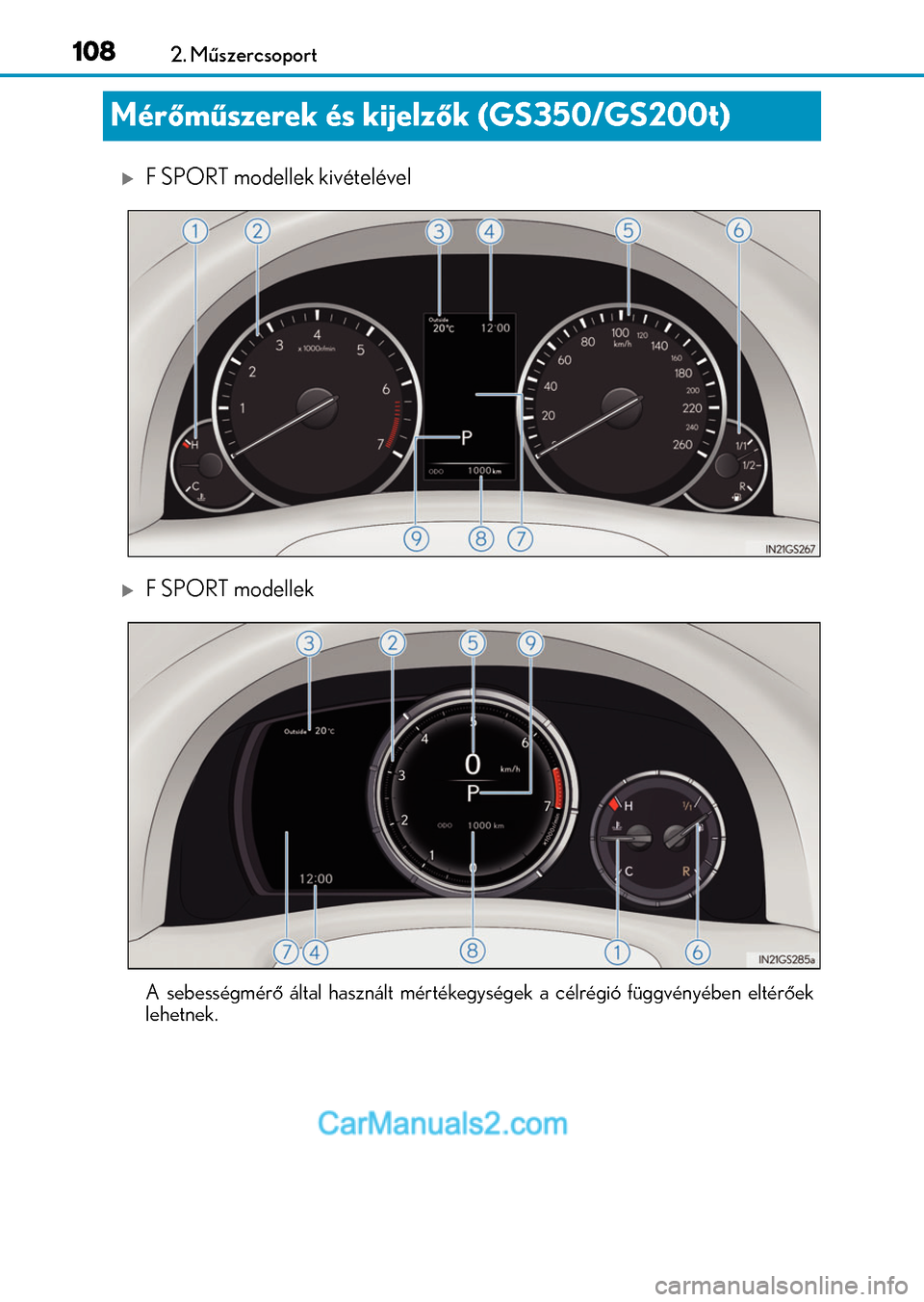

Page 108 of 668
1082. Műszercsoport
Mérőműszerek és kijelzők (GS350/GS200t)
F SPORT modellek kivételével
F SPORT modellek
A sebességmérő által használt mértékegységek a célrégió függvényében eltérőek
lehetnek.

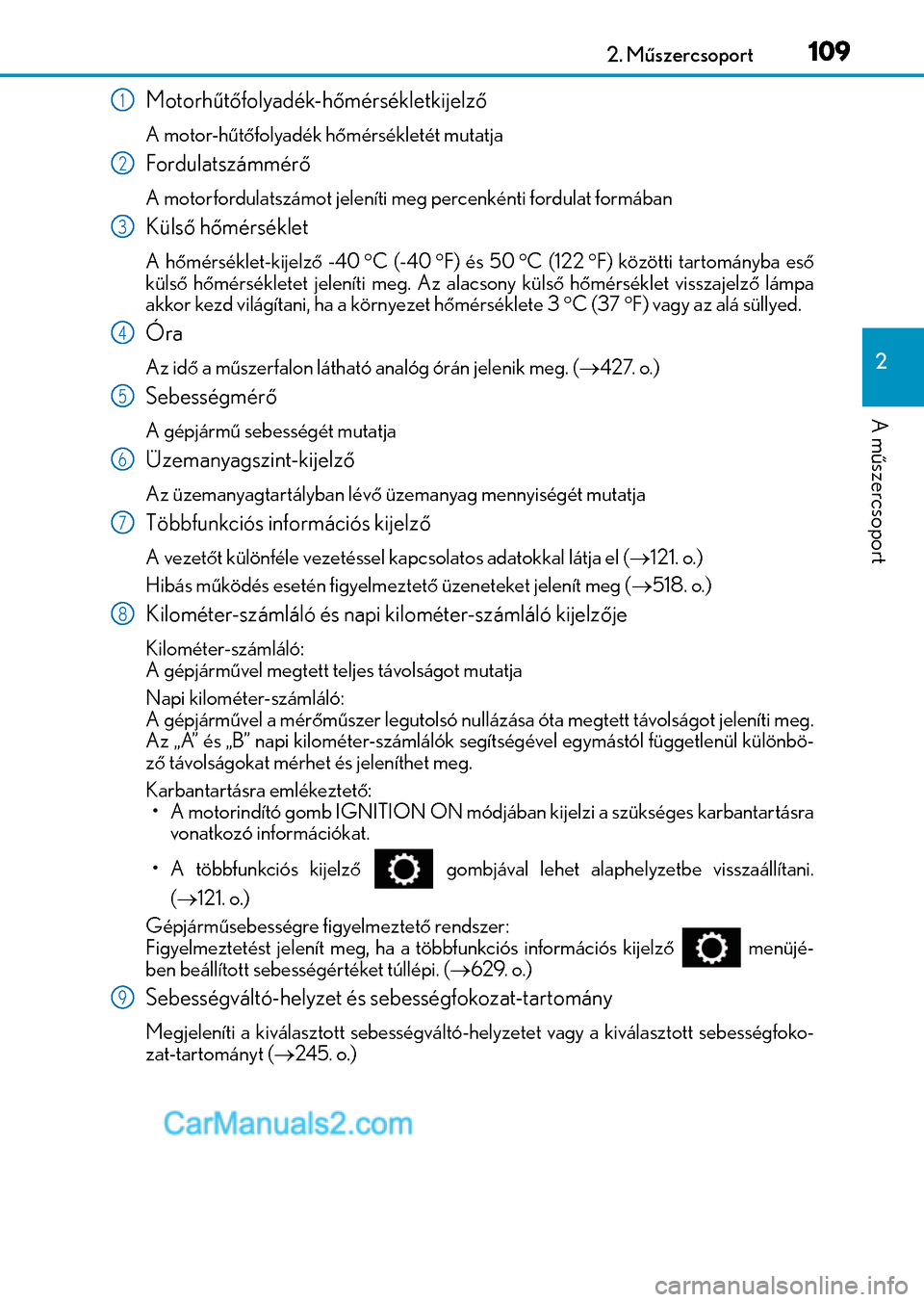

Page 109 of 668
1092. Műszercsoport
2
A műszercsoport
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja
Fordulatszámmérő
A motorfordulatszámot jeleníti meg percenkénti fordulat formában
Külső hőmérséklet
A hőmérséklet-kijelző -40C (-40F) és 50C (122F) közötti tartományba eső
külső hőmérsékletet jeleníti meg. Az alacsony külső hőmérséklet visszajelző lámpa
akkor kezd világítani, ha a környezet hőmérséklete 3C (37F) vagy az alá süllyed.
Óra
Az idő a műszerfalon látható analóg órán jelenik meg. (427. o.)
Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
Többfunkciós információs kijelző
A vezetőt különféle vezetéssel kapcsolatos adatokkal látja el (121. o.)
Hibás működés esetén figyelmeztető üzeneteket jelenít meg (518. o.)
Kilométer-számláló és napi kilométer-számláló kijelzője
Kilométer-számláló:
A gépjárművel megtett teljes távolságot mutatja
Napi kilométer-számláló:
A gépjárművel a mérőműszer legutolsó nullázása óta megtett távolságot jeleníti meg.
Az „A” és „B” napi kilométer-számlálók segítségével egymástól függetlenül különbö-
ző távolságokat mérhet és jeleníthet meg.
Karbantartásra emlékeztető:
• A motorindító gomb IGNITION ON módjában kijelzi a szükséges karbantartásra
vonatkozó információkat.
• A többfunkciós kijelző gombjával lehet alaphelyzetbe visszaállítani.
(121. o.)
Gépjárműsebességre figyelmeztető rendszer:
Figyelmeztetést jelenít meg, ha a többfunkciós információs kijelző menüjé-
ben beállított sebességértéket túllépi. (629. o.)
Sebességváltó-helyzet és sebességfokozat-tartomány
Megjeleníti a kiválasztott sebességváltó-helyzetet vagy a kiválasztott sebességfoko-
zat-tartományt (245. o.)
1
2
3
4
5
6
7
8
9
Page 110 of 668

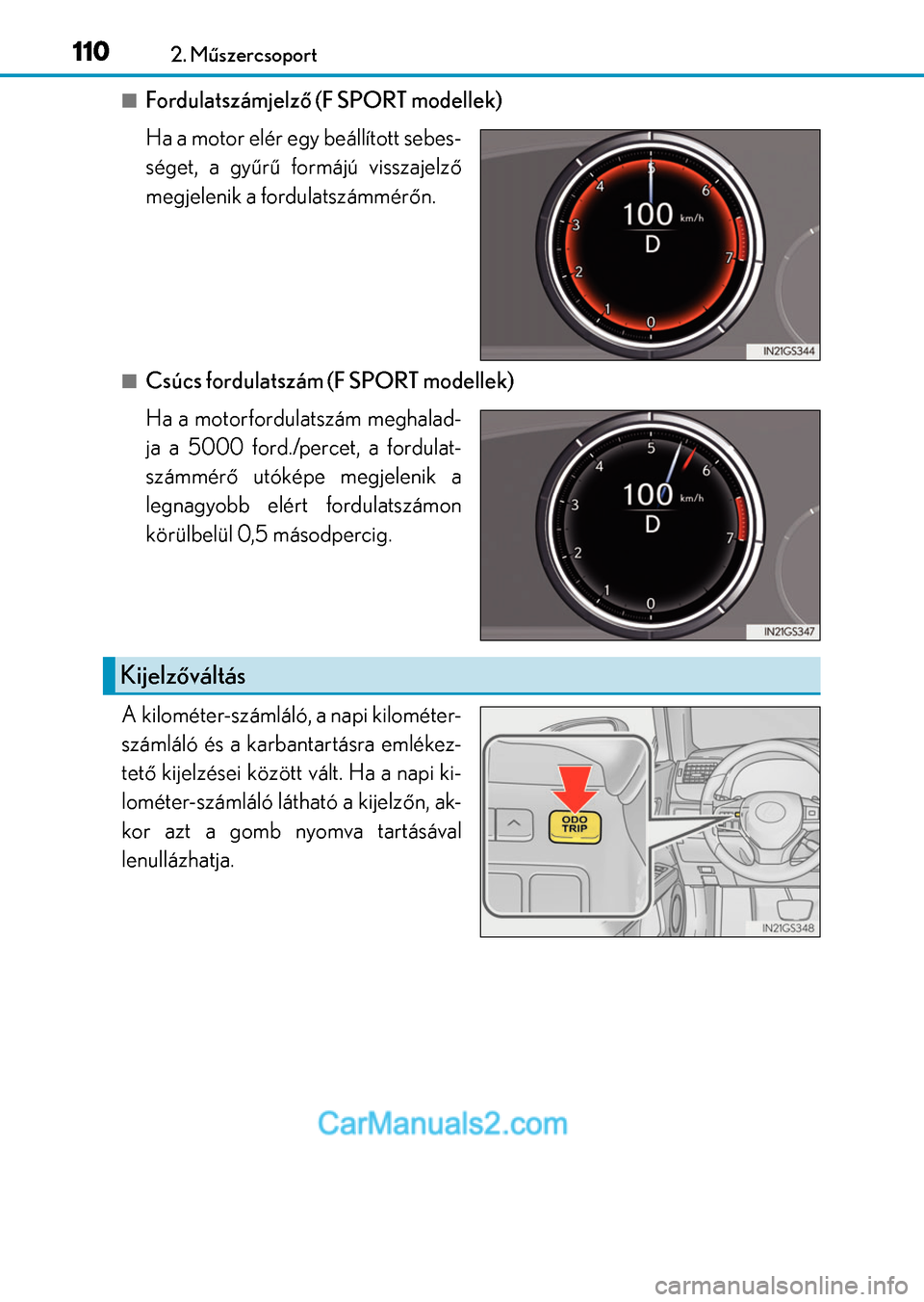

1102. Műszercsoport
Fordulatszámjelző (F SPORT modellek)
Ha a motor elér egy beállított sebes-
séget, a gyűrű formájú visszajelző
megjelenik a fordulatszámmérőn.
Csúcs fordulatszám (F SPORT modellek)
Ha a motorfordulatszám meghalad-
ja a 5000 ford./percet, a fordulat-
számmérő utóképe megjelenik a
legnagyobb elért fordulatszámon
körülbelül 0,5 másodpercig.
A kilométer-számláló, a napi kilométer-
számláló és a karbantartásra emlékez-
tető kijelzései között vált. Ha a napi ki-
lométer-számláló látható a kijelzőn, ak-
kor azt a gomb nyomva tartásával
lenullázhatja.
Kijelzőváltás
