Lexus GS F 2016 Betriebsanleitung (in German)

3414-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M50M_(EM)

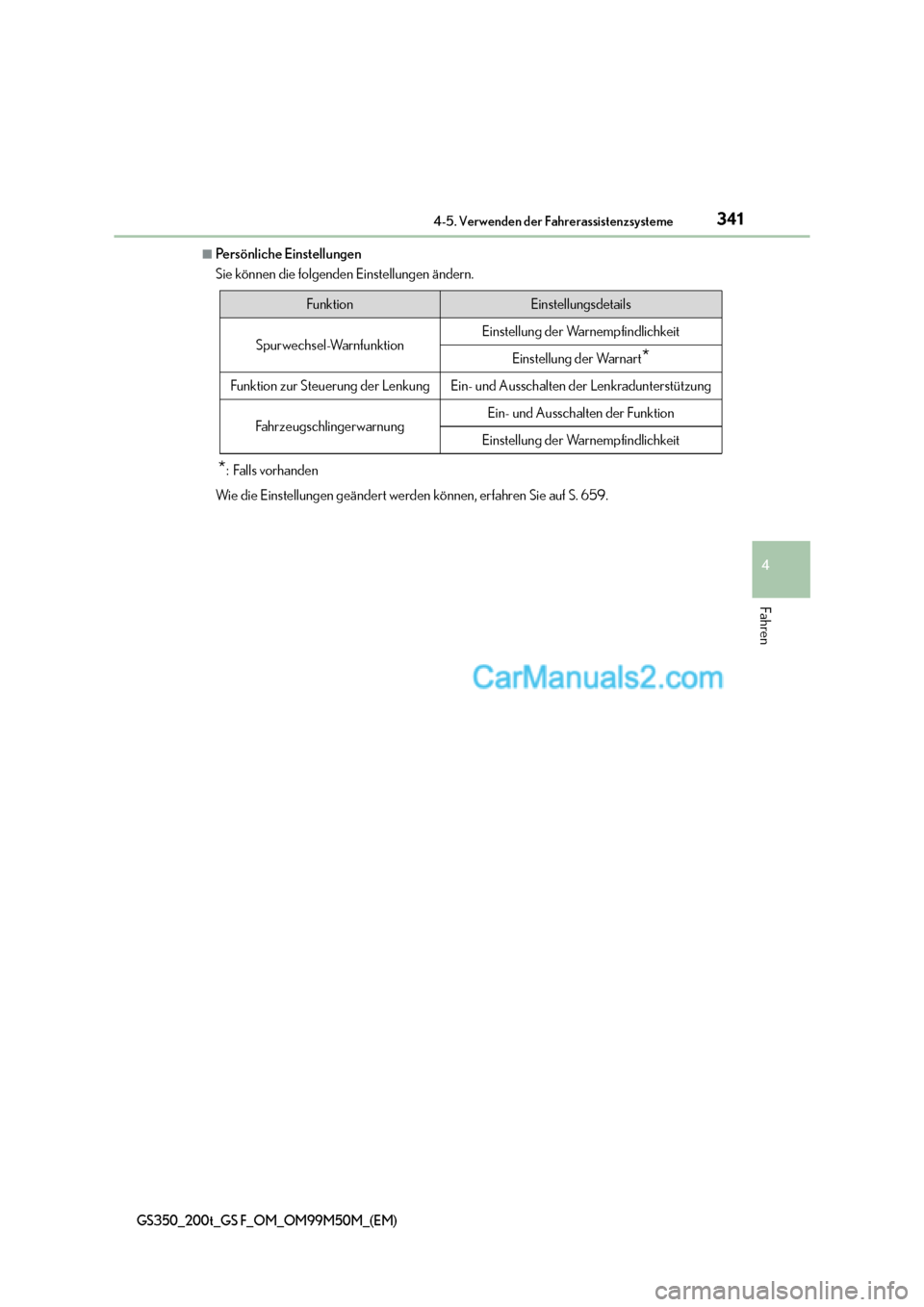

■Persönliche Einstellungen
Sie können die folgenden Einstellungen ändern.
*:Falls vorhanden
Wie die Einstellungen geändert werden können, erfahren Sie auf S. 659.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellung der Warnempfindlichkeit
Einstellung der Warnart*
Funktion zur Steuerung der LenkungEin- und Ausschalten der Lenkradunterstützung
FahrzeugschlingerwarnungEin- und Ausschalten der Funktion
Einstellung der Warnempfindlichkeit

3424-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M50M_(EM)

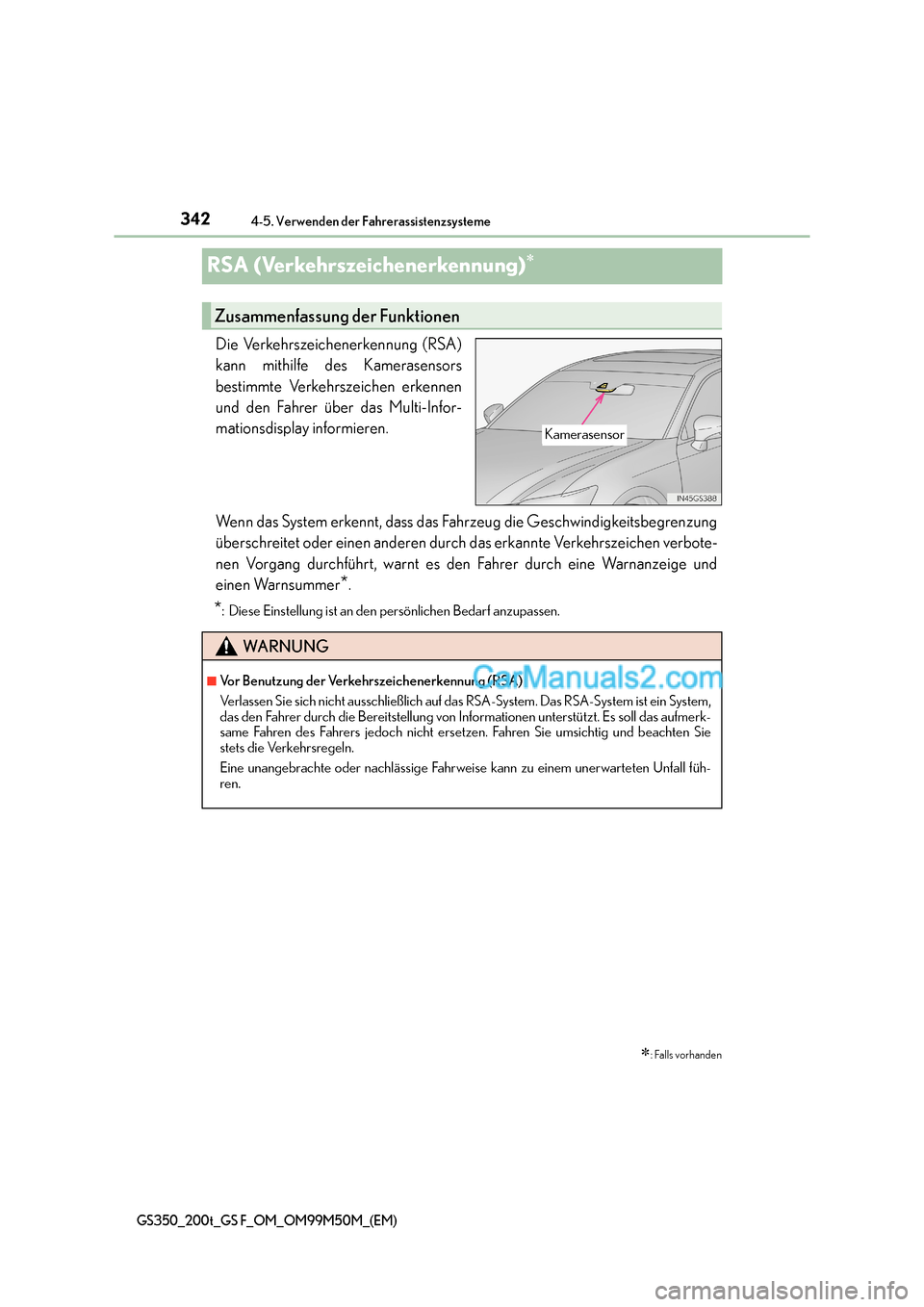

RSA (Verkehrszeichenerkennung)∗
Die Verkehrszeichenerkennung (RSA)
kann mithilfe des Kamerasensors
bestimmte Verkehrszeichen erkennen
und den Fahrer über das Multi-Infor-
mationsdisplay informieren.
Wenn das System erkennt, dass das Fahrzeug die Geschwindigkeitsbegrenzung
überschreitet oder einen anderen durch das erkannte Verkehrszeichen verbote-
nen Vorgang durchführt, warnt es den Fahrer durch eine Warnanzeige und
einen Warnsummer
*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WA R N U N G
■Vor Benutzung der Verkehrszeichenerkennung (RSA)
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist ein System,
das den Fahrer durch die Bereitstellung von Informationen unterstützt. Es soll das aufmerk-
same Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie umsichtig und beachten Sie
stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall füh-
ren.

3434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M50M_(EM)

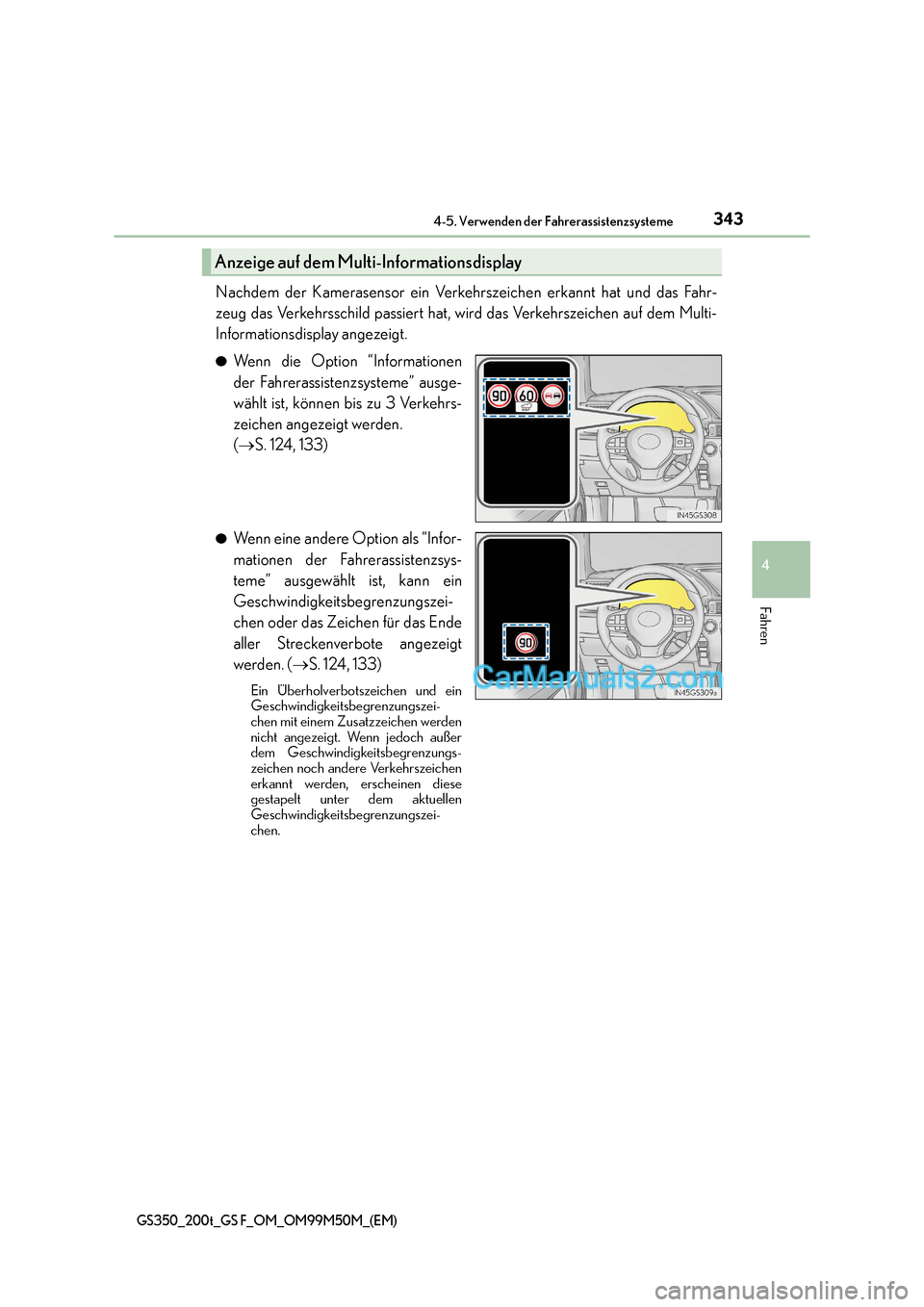

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem Multi-
Informationsdisplay angezeigt.
●Wenn die Option “Informationen
der Fahrerassistenzsysteme” ausge-
wählt ist, können bis zu 3 Verkehrs-
zeichen angezeigt werden.
(→ S. 124, 133)
●Wenn eine andere Option als “Infor-
mationen der Fahrerassistenzsys-
teme” ausgewählt ist, kann ein
Geschwindigkeitsbegrenzungszei-
chen oder das Zeichen für das Ende
aller Streckenverbote angezeigt
werden. ( →S. 124, 133)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen werden
nicht angezeigt. Wenn jedoch außer
dem Geschwindigkeitsbegrenzungs-
zeichen noch andere Verkehrszeichen
erkannt werden, erscheinen diese
gestapelt unter dem aktuellen
Geschwindigkeitsbegrenzungszei-
chen.
Anzeige auf dem Multi-Informationsdisplay

3444-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M50M_(EM)

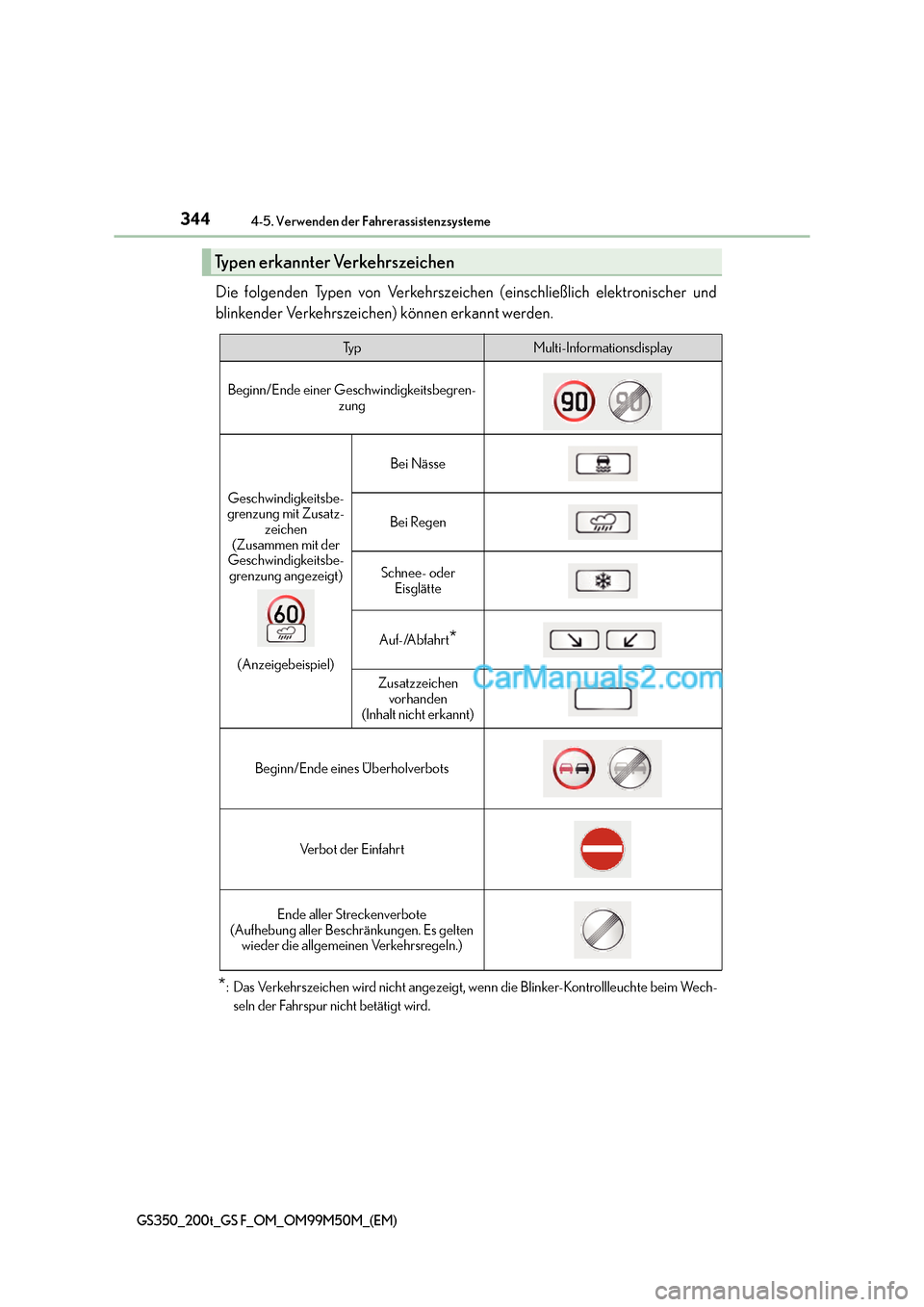

Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
*: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim Wech-seln der Fahrspur nicht betätigt wird.
Typen erkannter Verkehrszeichen
Ty pMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbegren- zung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Zusammen mit der
Geschwindigkeitsbe-
grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Auf-/Abfahrt*
Zusatzzeichen vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Verbot der Einfahrt
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gelten wieder die allgemeinen Verkehrsregeln.)

3454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M50M_(EM)

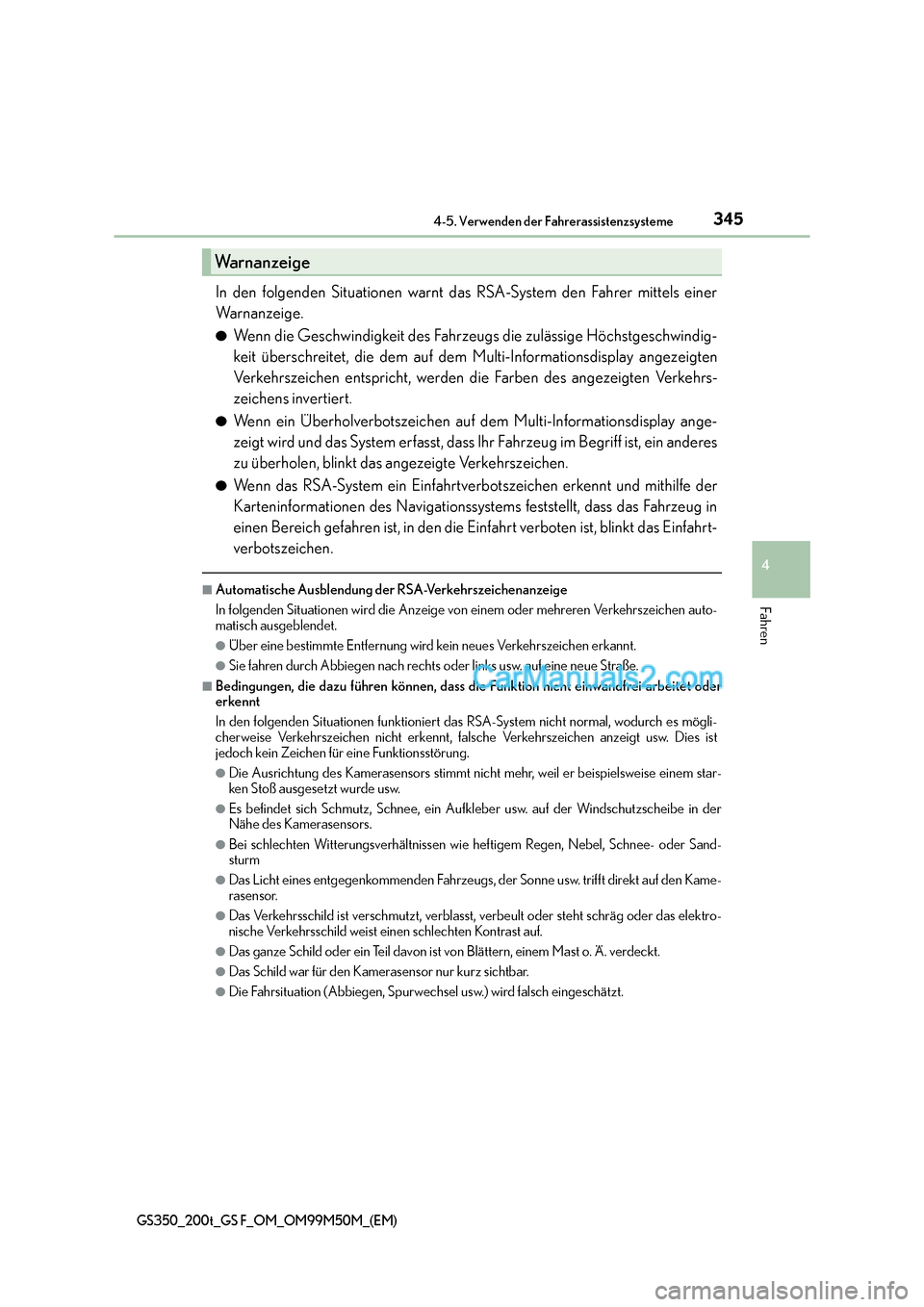

In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Wa r n a n z e i g e .
●Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwindig-
keit überschreitet, die dem auf dem Multi-Informationsdisplay angezeigten
Verkehrszeichen entspricht, werden die Farben des angezeigten Verkehrs-
zeichens invertiert.
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein anderes
zu überholen, blinkt das angezeigte Verkehrszeichen.
●Wenn das RSA-System ein Einfahrtverbot szeichen erkennt und mithilfe der
Karteninformationen des Navigationssystems feststellt, dass das Fahrzeug in
einen Bereich gefahren ist, in den die Einfahrt verboten ist, blinkt das Einfahrt-
verbotszeichen.
■Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen auto-
matisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■Bedingungen, die dazu führen können, dass di e Funktion nicht einwandfrei arbeitet oder
erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es mögli-
cherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw. Dies ist
jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem star-
ken Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in der
Nähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder Sand-
sturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den Kame-
rasensor.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg oder das elektro-
nische Verkehrsschild weist einen schlechten Kontrast auf.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
Wa r n a n z e i g e

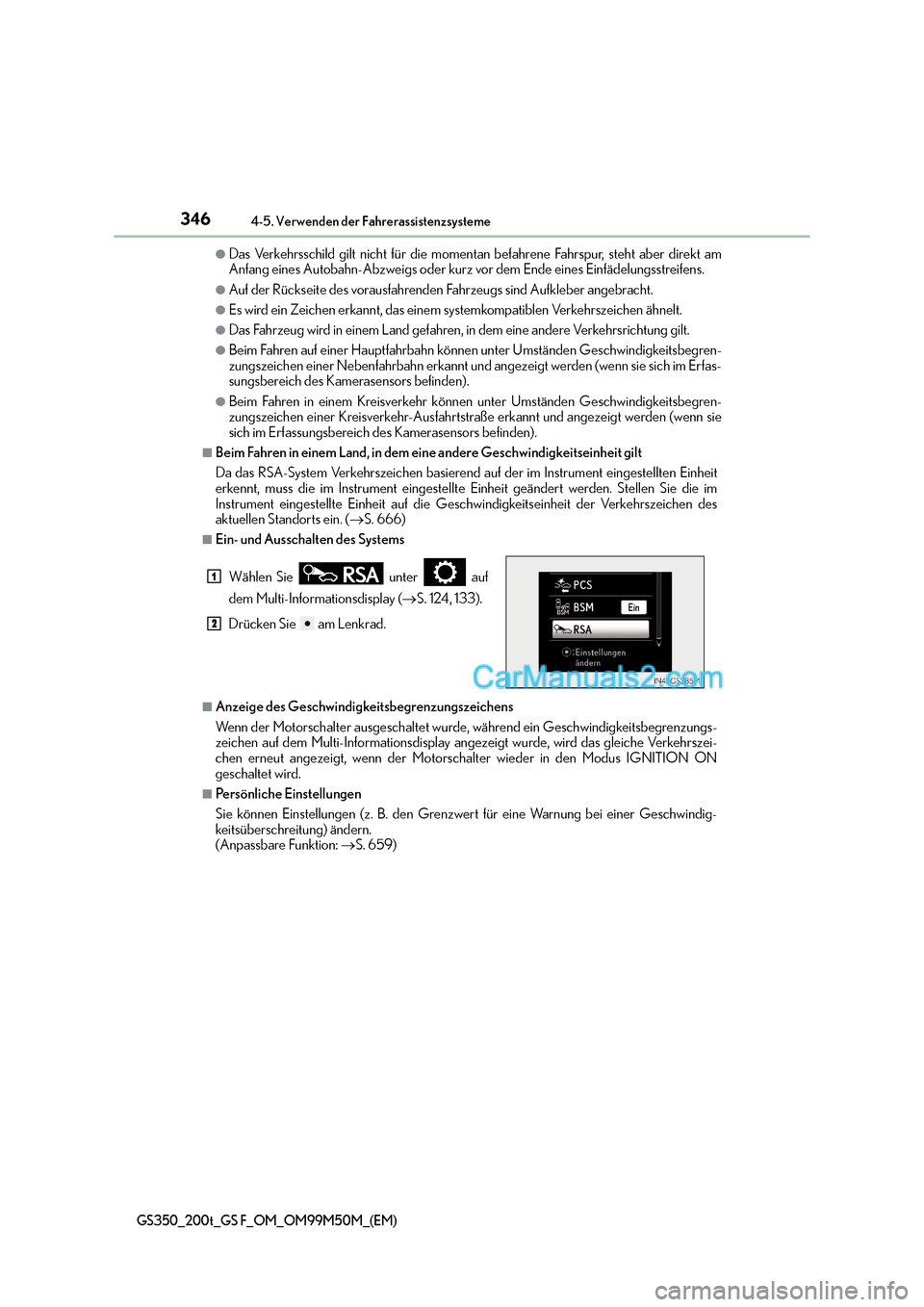

3464-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M50M_(EM)
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt am
Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungsstreifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeitsbegren-
zungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie sich im Erfas-
sungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbegren-
zungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
■Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten Einheit
erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen Sie die im
Instrument eingestellte Einheit auf die Gesc hwindigkeitseinheit der Verkehrszeichen des
aktuellen Standorts ein. ( →S. 666)
■Ein- und Ausschalten des Systems
■Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter ausgeschaltet wurde, während ein Geschwindigkeitsbegrenzungs-
zeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche Verkehrszei-
chen erneut angezeigt, wenn der Motorschalter wieder in den Modus IGNITION ON
geschaltet wird.
■Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwindig-
keitsüberschreitung) ändern.
(Anpassbare Funktion: →S. 659)
Wählen Sie unter auf
dem Multi-Informationsdisplay (
→S. 124, 133).
Drücken Sie am Lenkrad.
1
2

347
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
GS350_200t_GS F_OM_OM99M50M_(EM)

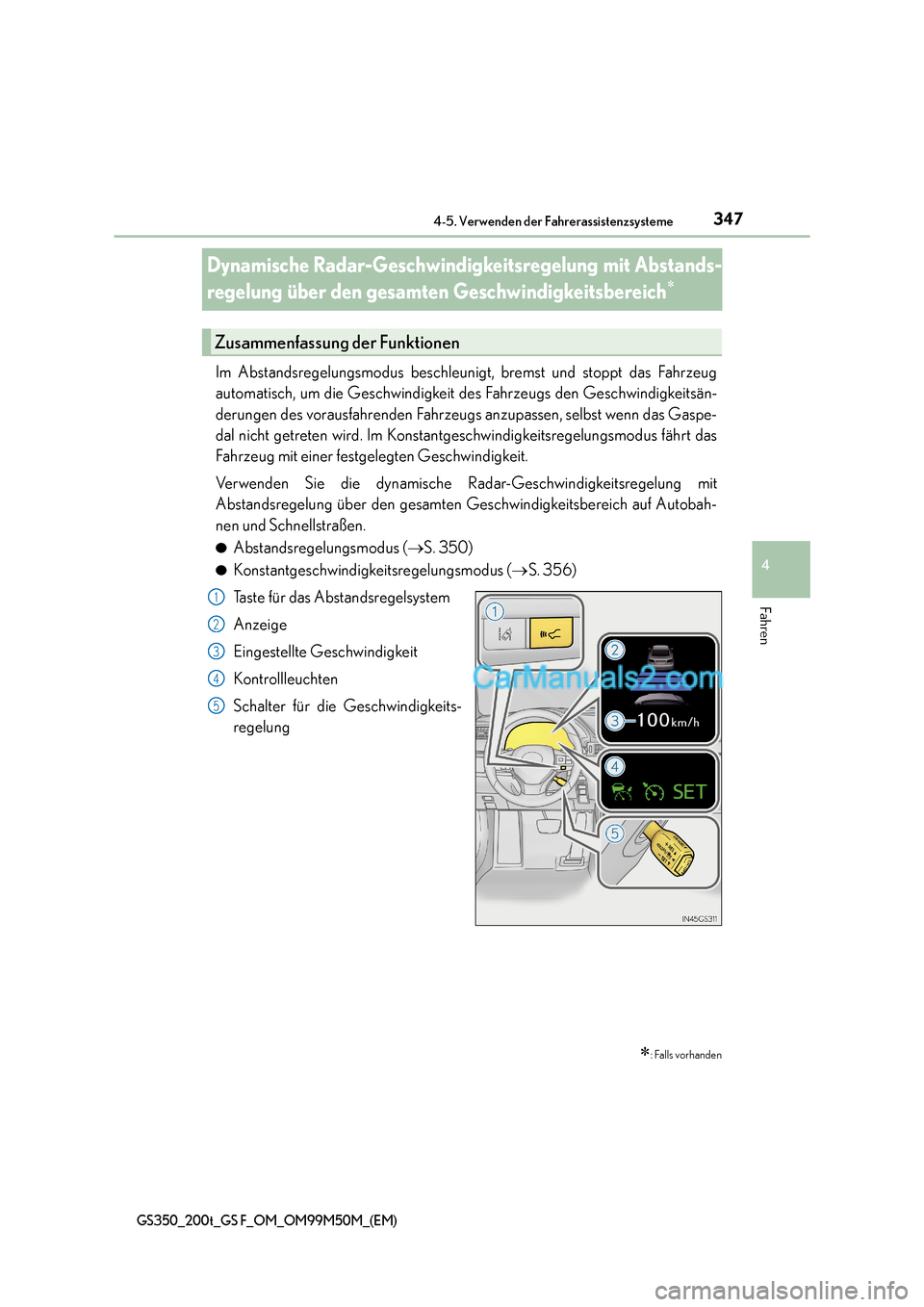

Dynamische Radar-Geschwindigkeitsregelung mit Abstands-
regelung über den gesamten Geschwindigkeitsbereich
∗
Im Abstandsregelungsmodus beschleunigt, bremst und stoppt das Fahrzeug
automatisch, um die Geschwindigkeit des Fahrzeugs den Geschwindigkeitsän-
derungen des vorausfahrenden Fahrzeugs anzupassen, selbst wenn das Gaspe-
dal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmodus fährt das
Fahrzeug mit einer festgelegten Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich auf Autobah-
nen und Schnellstraßen.
●Abstandsregelungsmodus ( →S. 350)
●Konstantgeschwindigkeitsregelungsmodus ( →S. 356)
Taste für das Abstandsregelsystem
Anzeige
Eingestellte Geschwindigkeit
Kontrollleuchten
Schalter für die Geschwindigkeits-
regelung
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5

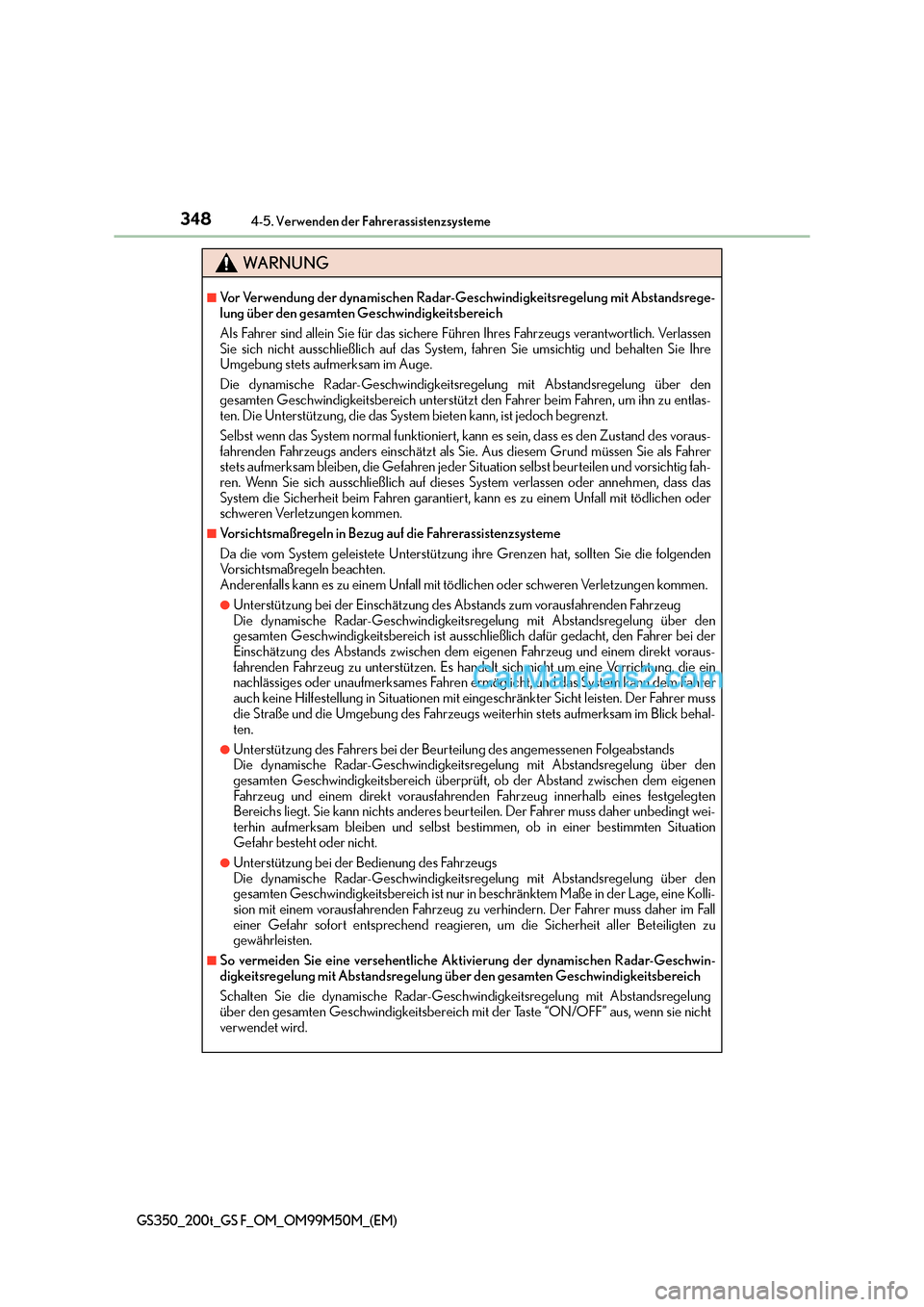

3484-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M50M_(EM)
WA R N U N G
■Vor Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Verlassen
Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und behalten Sie Ihre
Umgebung stets aufmerksam im Auge.
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich unterstützt den Fahrer beim Fahren, um ihn zu entlas-
ten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Selbst wenn das System normal funktioniert, kann es sein, dass es den Zustand des voraus-
fahrenden Fahrzeugs anders einschätzt als Sie. Aus diesem Grund müssen Sie als Fahrer
stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurteilen und vorsichtig fah-
ren. Wenn Sie sich ausschließlich auf dieses System verlassen oder annehmen, dass das
System die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit tödlichen oder
schweren Verletzungen kommen.
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die folgenden
Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist ausschließlich dafür gedacht, den Fahrer bei der
Einschätzung des Abstands zwischen dem eigenen Fahrzeug und einem direkt voraus-
fahrenden Fahrzeug zu unterstützen. Es handelt sich nicht um eine Vorrichtung, die ein
nachlässiges oder unaufmerksames Fahren ermöglicht, und das System kann dem Fahrer
auch keine Hilfestellung in Situationen mit eingeschränkter Sicht leisten. Der Fahrer muss
die Straße und die Umgebung des Fahrzeugs weiterhin stets aufmerksam im Blick behal-
ten.
●Unterstützung des Fahrers bei der Beurteilung des angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich überprüft, ob der Abstand zwischen dem eigenen
Fahrzeug und einem direkt vorausfahrenden Fahrzeug innerhalb eines festgelegten
Bereichs liegt. Sie kann nichts anderes beurteilen. Der Fahrer muss daher unbedingt wei-
terhin aufmerksam bleiben und selbst bestimmen, ob in einer bestimmten Situation
Gefahr besteht oder nicht.
●Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist nur in beschränktem Maße in der Lage, eine Kolli-
sion mit einem vorausfahrenden Fahrzeug zu verhindern. Der Fahrer muss daher im Fall
einer Gefahr sofort entsprechend reagieren, um die Sicherheit aller Beteiligten zu
gewährleisten.
■So vermeiden Sie eine versehentliche Ak tivierung der dynamischen Radar-Geschwin-
digkeitsregelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeitsbereich mit der Taste “ON/OFF” aus, wenn sie nicht
verwendet wird.

3494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M50M_(EM)

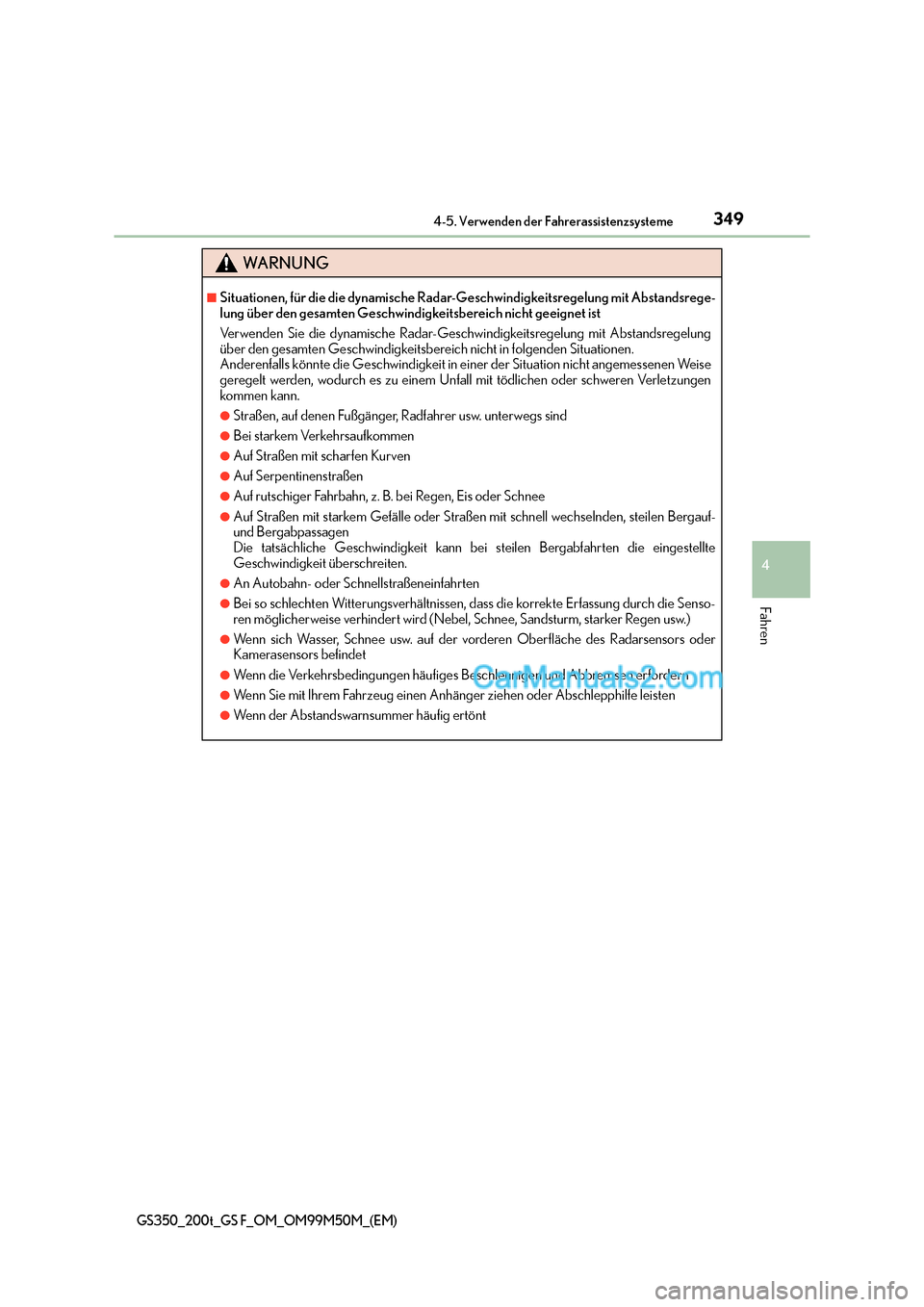

WA R N U N G
■Situationen, für die die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich nicht geeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeitsbereich nicht in folgenden Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen Weise
geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen kann.
●Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
●Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen Bergauf-
und Bergabpassagen
Die tatsächliche Geschwindigkeit kann be i steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
●An Autobahn- oder Schnellstraßeneinfahrten
●Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die Senso-
ren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker Regen usw.)
●Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors oder
Kamerasensors befindet
●Wenn die Verkehrsbedingungen häufiges Beschleunigen und Abbremsen erfordern
●Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
●Wenn der Abstandswarnsummer häufig ertönt

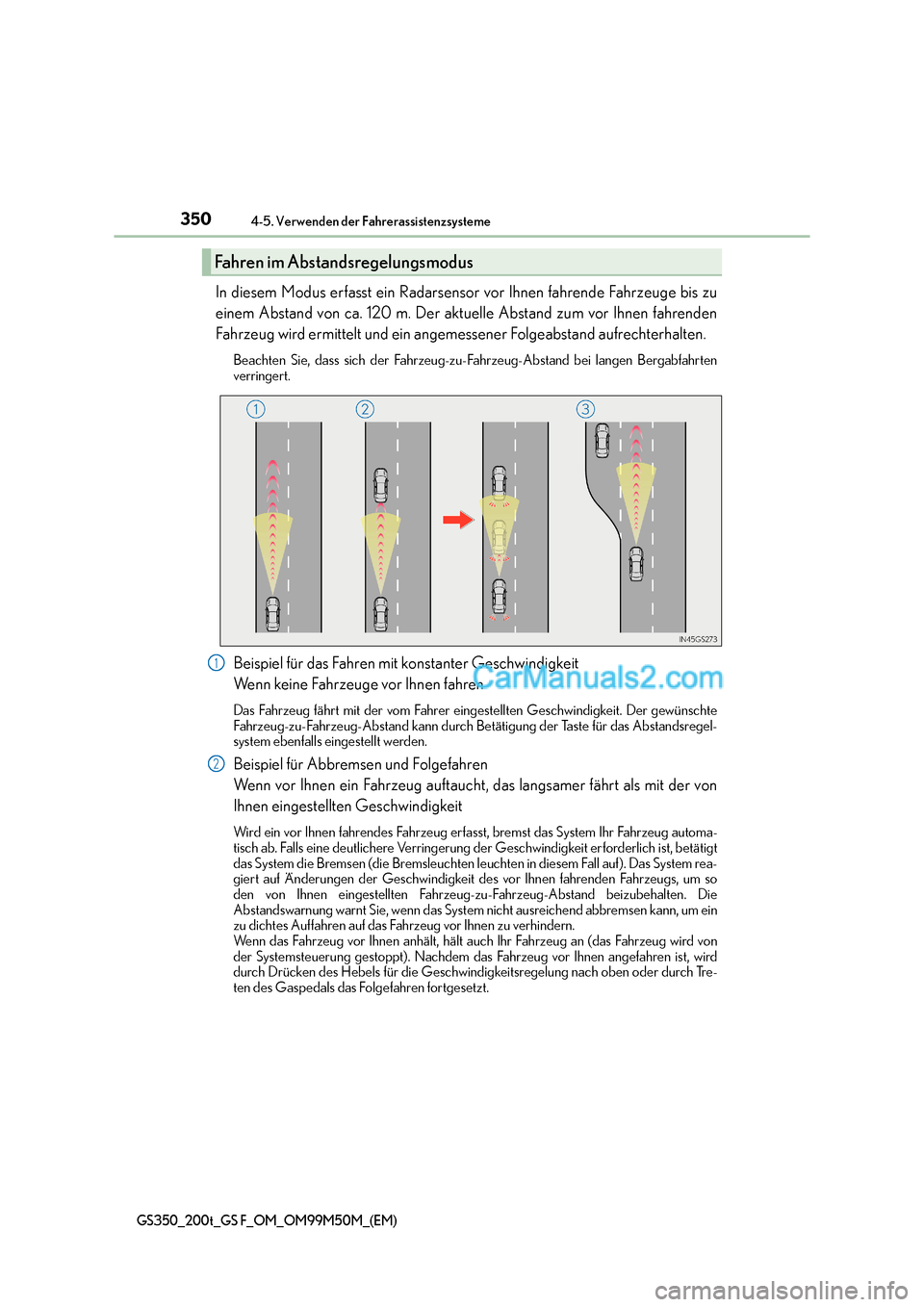

3504-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M50M_(EM)
In diesem Modus erfasst ein Radarsensor vor Ihnen fahrende Fahrzeuge bis zu
einem Abstand von ca. 120 m. Der aktuelle Abstand zum vor Ihnen fahrenden
Fahrzeug wird ermittelt und ein angemessener Folgeabstand aufrechterhalten.
Beachten Sie, dass sich der Fahrzeug-zu-Fahrzeug-Abstand bei langen Bergabfahrten
verringert.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand kann durch Betätigung der Taste für das Abstandsregel-
system ebenfalls eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, bremst das System Ihr Fahrzeug automa-
tisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforderlich ist, betätigt
das System die Bremsen (die Bremsleuchten leuchten in diesem Fall auf). Das System rea-
giert auf Änderungen der Geschwindigkeit des vor Ihnen fahrenden Fahrzeugs, um so
den von Ihnen eingestellten Fahrzeug-zu-Fahrzeug-Abstand beizubehalten. Die
Abstandswarnung warnt Sie, wenn das System nicht ausreichend abbremsen kann, um ein
zu dichtes Auffahren auf das Fahrzeug vor Ihnen zu verhindern.
Wenn das Fahrzeug vor Ihnen anhält, hält auch Ihr Fah rzeu g an (das Fahrzeu g wird von
der Systemsteuerung gestoppt). Nachdem das Fahrzeug vor Ihnen angefahren ist, wird
durch Drücken des Hebels für die Geschwindigkeitsregelung nach oben oder durch Tre-
ten des Gaspedals das Folgefahren fortgesetzt.
Fahren im Abstandsregelungsmodus
1
2
