Page 331 of 708

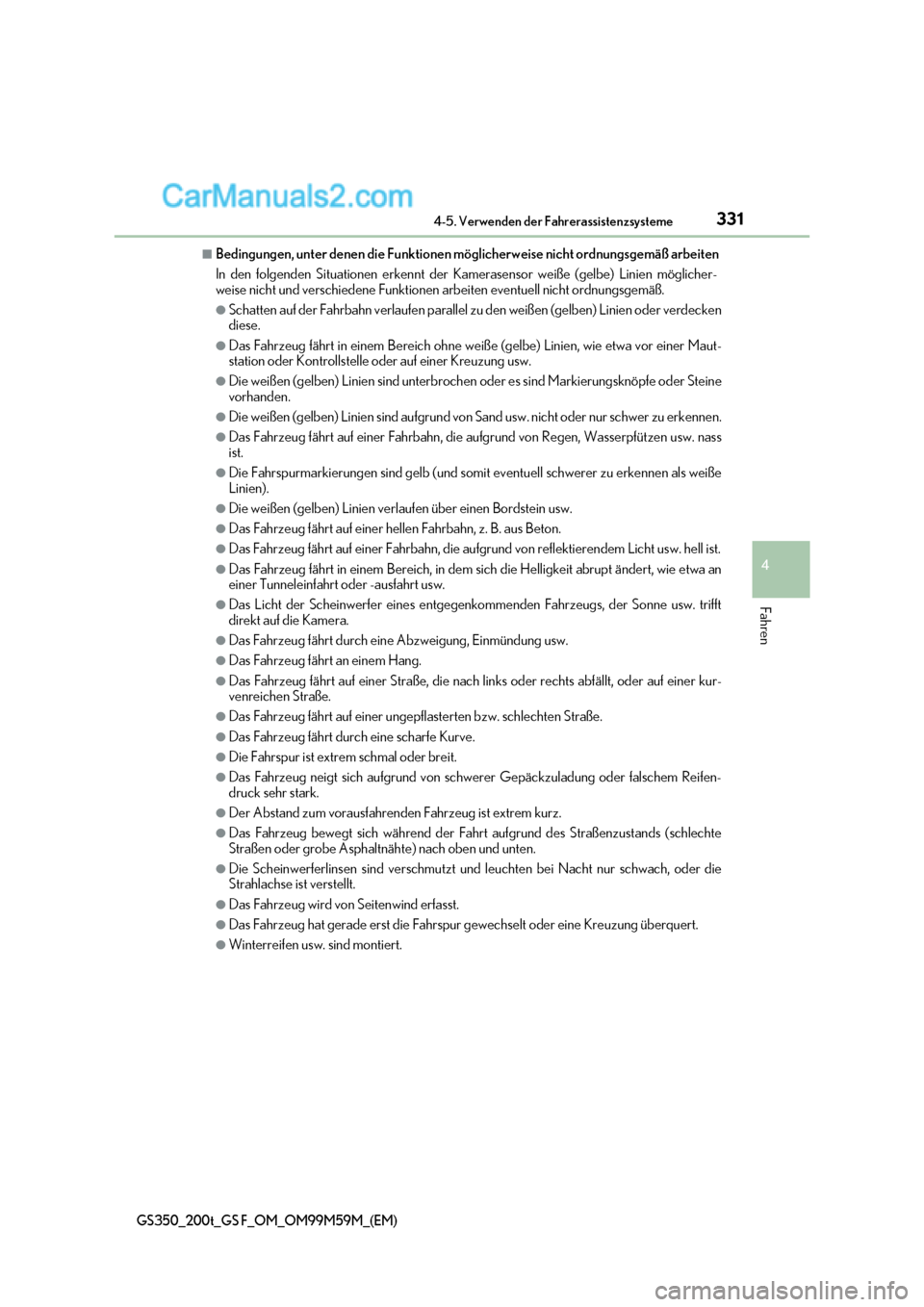

331
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)
■Bedingungen, unter denen die Funktionen mö glicherweise nicht ordnungsgemäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien möglicher-
weise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Schatten auf der Fahrbahn verlaufen parallel zu den weißen (gelben) Linien oder verdecken
diese.
●Das Fahrzeug fährt in einem Bereich ohne we iße (gelbe) Linien, wie etwa vor einer Maut-
station oder Kontrollstelle oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind unterbrochen oder es sind Markierungsknöpfe oder Steine
vorhanden.
●Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu erkennen.
●Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von Regen, Wasserpfützen us w. nass
ist.
●Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als weiße
Linien).
●Die weißen (gelben) Linien verlaufen über einen Bordstein usw.
●Das Fahrzeug fährt auf einer hellen Fahrbahn, z. B. aus Beton.
●Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von reflektierendem Licht usw. hell ist .
●Das Fahrzeug fährt in einem Bereich, in dem sich die Helligkeit abrupt ändert, wie etwa an
einer Tunneleinfahrt oder -ausfahrt usw.
●Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft
direkt auf die Kamera.
●Das Fahrzeug fährt durch eine Abzweigung, Einmündung usw.
●Das Fahrzeug fährt an einem Hang.
●Das Fahrzeug fährt auf einer Straße, die nach links oder rechts abfällt, oder auf einer kur-
venreichen Straße.
●Das Fahrzeug fährt auf einer ungepflasterten bzw. schlechten Straße.
●Das Fahrzeug fährt durch eine scharfe Kurve.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug neigt sich aufgrund von schwerer Gepäckzuladung oder falschem Reifen-
druck sehr stark.
●Der Abstand zum vorausfahrenden Fahrzeug ist extrem kurz.
●Das Fahrzeug bewegt sich während der Fahrt aufgrund des Straßenzustands (schlechte
Straßen oder grobe Asphaltnähte) nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und leuchten bei Nacht nur schwach, oder die
Strahlachse ist verstellt.
●Das Fahrzeug wird von Seitenwind erfasst.
●Das Fahrzeug hat gerade erst die Fahrspur gewechselt oder eine Kreuzung überquert.
●Winterreifen usw. sind montiert.
Page 332 of 708

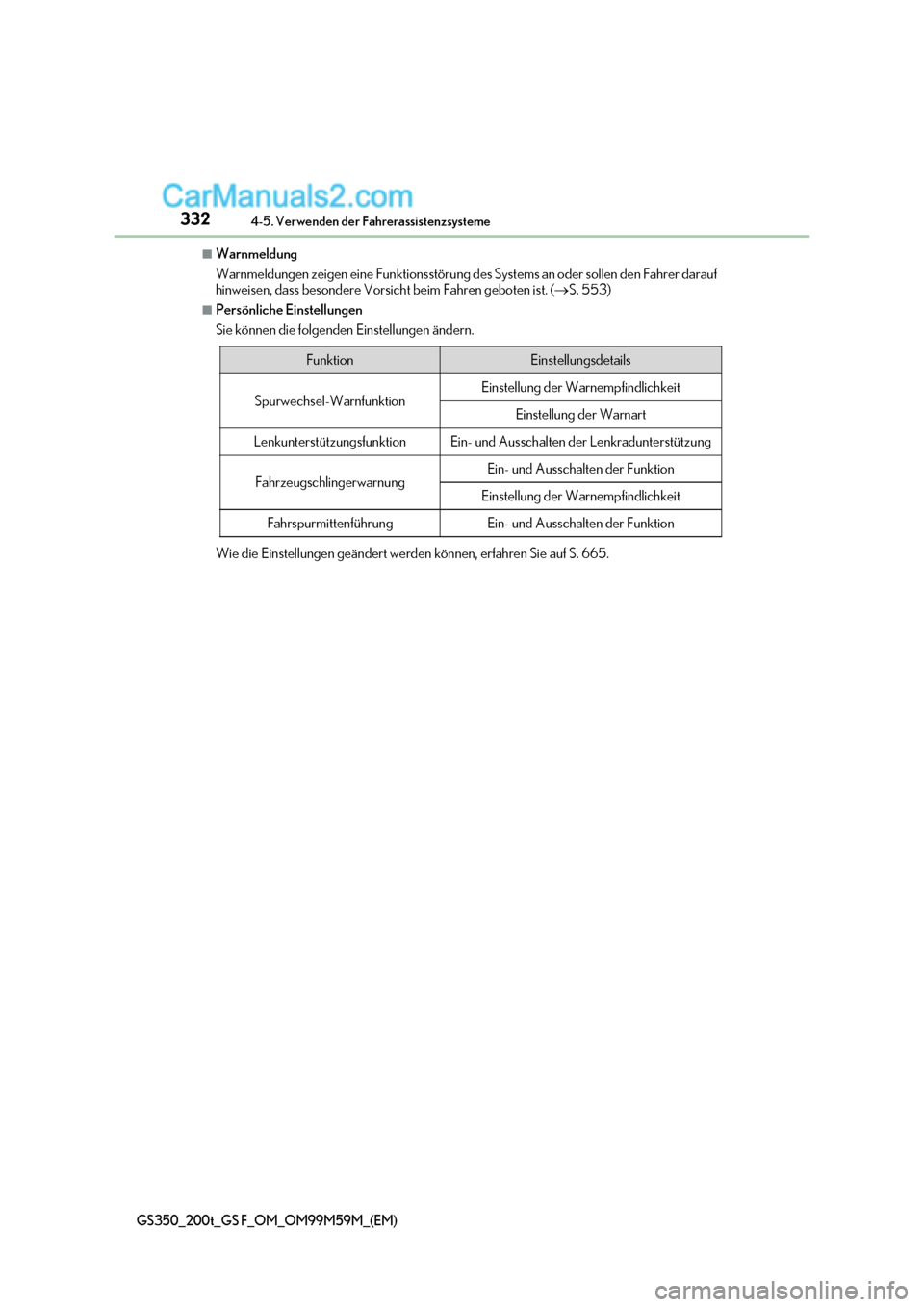

3324-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)
■Warnmeldung
Warnmeldungen zeigen eine Funktionsstörung des Systems an oder sollen den Fahrer d arauf
hinweisen, dass besondere Vorsicht beim Fahren geboten ist. ( S. 553)
■Persönliche Einstellungen
Sie können die folgenden Einstellungen ändern.
Wie die Einstellungen geändert werden können, erfahren Sie auf S. 665.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellung der Warnempfindlichkeit
Einstellung der Warnart
LenkunterstützungsfunktionEin- und Ausschalten der Lenkradunterstützung
FahrzeugschlingerwarnungEin- und Ausschalten der Funktion
Einstellung der Warnempfindlichkeit
FahrspurmittenführungEin- und Ausschalten der Funktion
Page 333 of 708

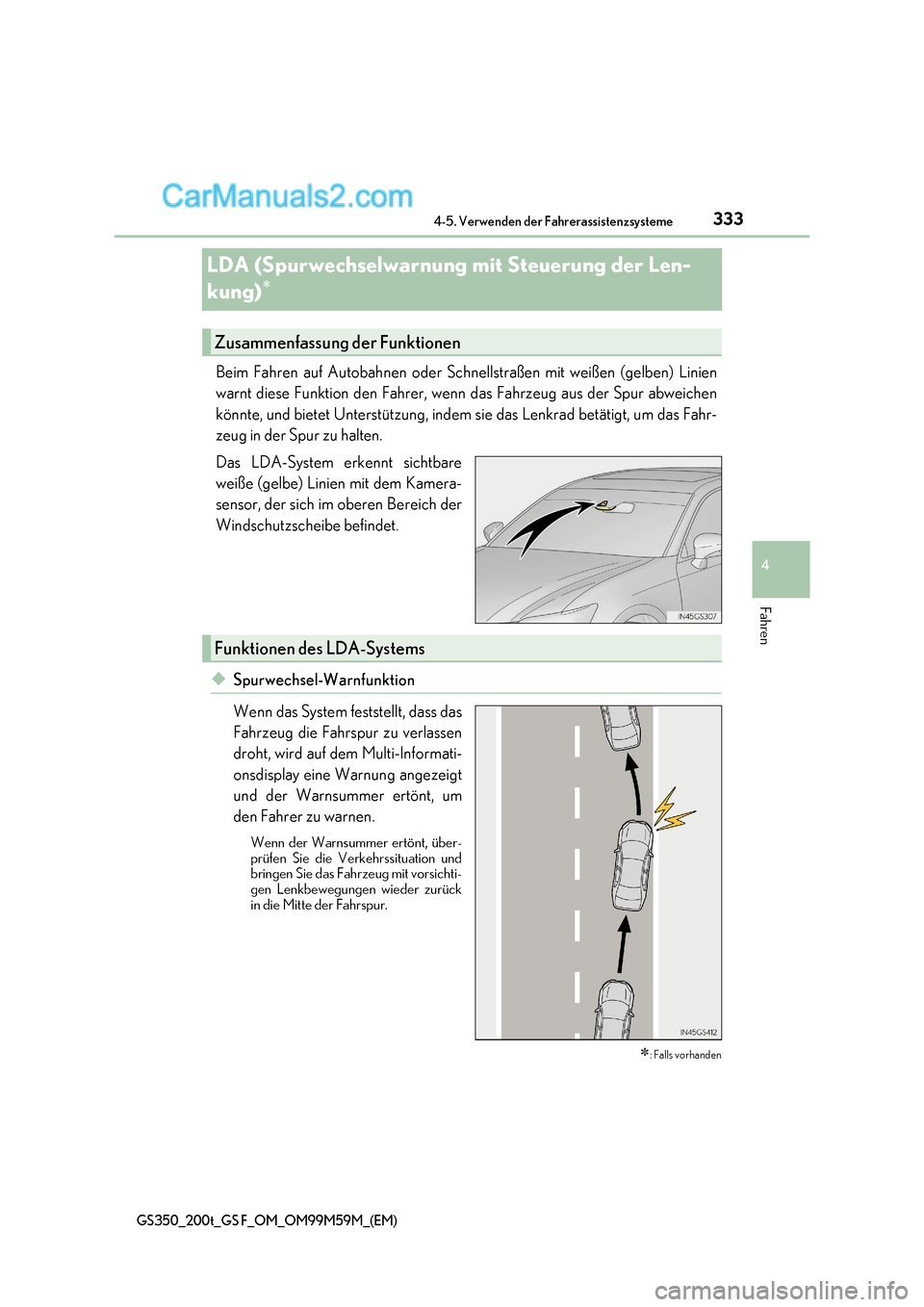

333
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)
LDA (Spurwechselwarnung mit Steuerung der Len-
kung)
Beim Fahren auf Autobahnen oder Schnellstraßen mit weißen (gelben) Linien
warnt diese Funktion den Fahrer, wenn das Fahrzeug aus der Spur abweichen
könnte, und bietet Unterstützung, indem sie das Lenkrad betätigt, um das Fahr-
zeug in der Spur zu halten.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem Kamera-
sensor, der sich im oberen Bereich der
Windschutzscheibe befindet.
◆Spurwechsel-Warnfunktion
Wenn das System feststellt, dass das
Fahrzeug die Fahrspur zu verlassen
droht, wird auf dem Multi-Informati-
onsdisplay eine Warnung angezeigt
und der Warnsummer ertönt, um
den Fahrer zu warnen.
Wenn der Warnsummer ertönt, über-
prüfen Sie die Verkehrssituation und
bringen Sie das Fahrzeug mit vorsichti-
gen Lenkbewegungen wieder zurück
in die Mitte der Fahrspur.
: Falls vorhanden
Zusammenfassung der Funktionen
Funktionen des LDA-Systems
Page 334 of 708

3344-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)

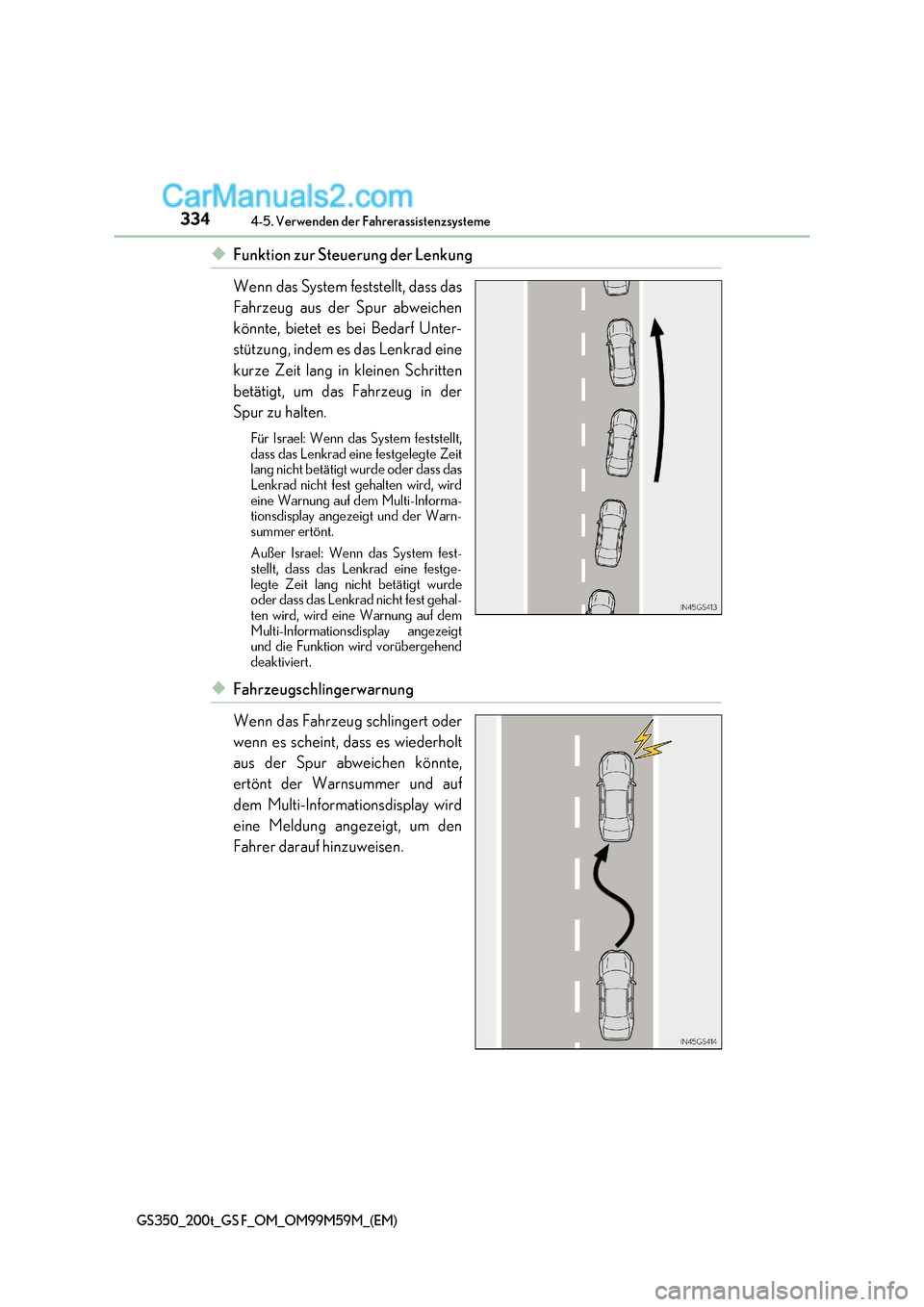

◆Funktion zur Steuerung der Lenkung
Wenn das System feststellt, dass das
Fahrzeug aus der Spur abweichen
könnte, bietet es bei Bedarf Unter-
stützung, indem es das Lenkrad eine
kurze Zeit lang in kleinen Schritten
betätigt, um das Fahrzeug in der
Spur zu halten.
Für Israel: Wenn das System feststellt,
dass das Lenkrad eine festgelegte Zeit
lang nicht betätigt wurde oder dass das
Lenkrad nicht fest gehalten wird, wird
eine Warnung auf dem Multi-Informa-
tionsdisplay angezeigt und der Warn-
summer ertönt.
Außer Israel: Wenn das System fest-
stellt, dass das Lenkrad eine festge-
legte Zeit lang nicht betätigt wurde
oder dass das Lenkrad nicht fest gehal-
ten wird, wird eine Warnung auf dem
Multi-Informationsdisplay angezeigt
und die Funktion wird vorübergehend
deaktiviert.
◆Fahrzeugschlingerwarnung
Wenn das Fahrzeug schlingert oder
wenn es scheint, dass es wiederholt
aus der Spur abweichen könnte,
ertönt der Warnsummer und auf
dem Multi-Informationsdisplay wird
eine Meldung angezeigt, um den
Fahrer darauf hinzuweisen.
Page 335 of 708

335
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)

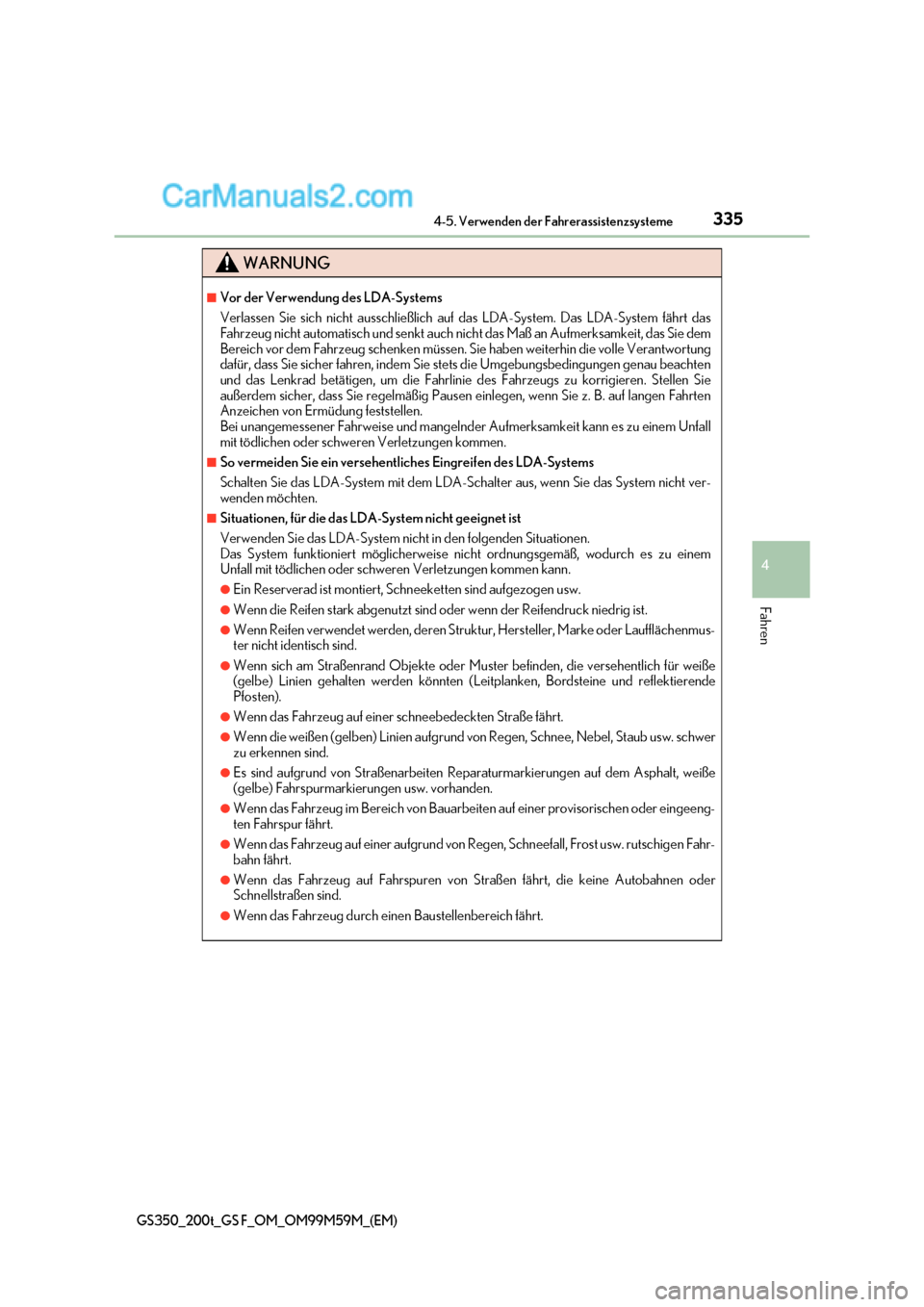

WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt das
Fahrzeug nicht automatisch und senkt auch nicht das Maß an Aufmerksamkeit, das Sie dem
Bereich vor dem Fahrzeug schenken müssen. Sie haben weiterhin die volle Verantwortung
dafür, dass Sie sicher fahren, indem Sie stets die Umgebungsbedingungen genau beachten
und das Lenkrad betätigen, um die Fahrlinie des Fahrzeugs zu korrigieren . Stellen Sie
außerdem sicher, dass Sie regelmäßig Pausen einlegen, wenn Sie z. B. auf langen Fahrten
Anzeichen von Ermüdung feststellen.
Bei unangemessener Fahrweise und mangelnder Aufmerksamkeit kann es zu einem Unfall
mit tödlichen oder schweren Verletzungen kommen.
■So vermeiden Sie ein versehentliches Eingreifen des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn Sie das System nicht ve r-
wenden möchten.
■Situationen, für die das LDA-System nicht geeignet ist
Verwenden Sie das LDA-System nicht in den folgenden Situationen.
Das System funktioniert möglicherweise ni cht ordnungsgemäß, wodurch es zu einem
Unfall mit tödlichen oder schweren Verletzungen kommen kann.
●Ein Reserverad ist montiert, Schneeketten sind aufgezogen usw.
●Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck niedrig ist.
●Wenn Reifen verwendet werden, deren Struktur, Hersteller, Marke oder Laufflächenmus-
ter nicht identisch sind.
●Wenn sich am Straßenrand Objekte oder Muster befinden, die versehentlich für weiße
(gelbe) Linien gehalten werden könnten (L eitplanken, Bordsteine und reflektierende
Pfosten).
●Wenn das Fahrzeug auf einer schneebedeckten Straße fährt.
●Wenn die weißen (gelben) Linien aufgrund von Regen, Schnee, Nebel, Staub usw. schwer
zu erkennen sind.
●Es sind aufgrund von Straßenarbeiten Reparaturmarkierungen auf dem Asphalt, weiße
(gelbe) Fahrspurmarkierungen usw. vorhanden.
●Wenn das Fahrzeug im Bereich von Bauarbeiten auf einer provisorischen oder eingeeng-
ten Fahrspur fährt.
●Wenn das Fahrzeug auf einer aufgrund von Regen, Schneefall, Frost usw. ruts chigen Fahr-
bahn fährt.
●Wenn das Fahrzeug auf Fahrspuren von Straßen fährt, die keine Autobahnen oder
Schnellstraßen sind.
●Wenn das Fahrzeug durch einen Baustellenbereich fährt.
Page 336 of 708

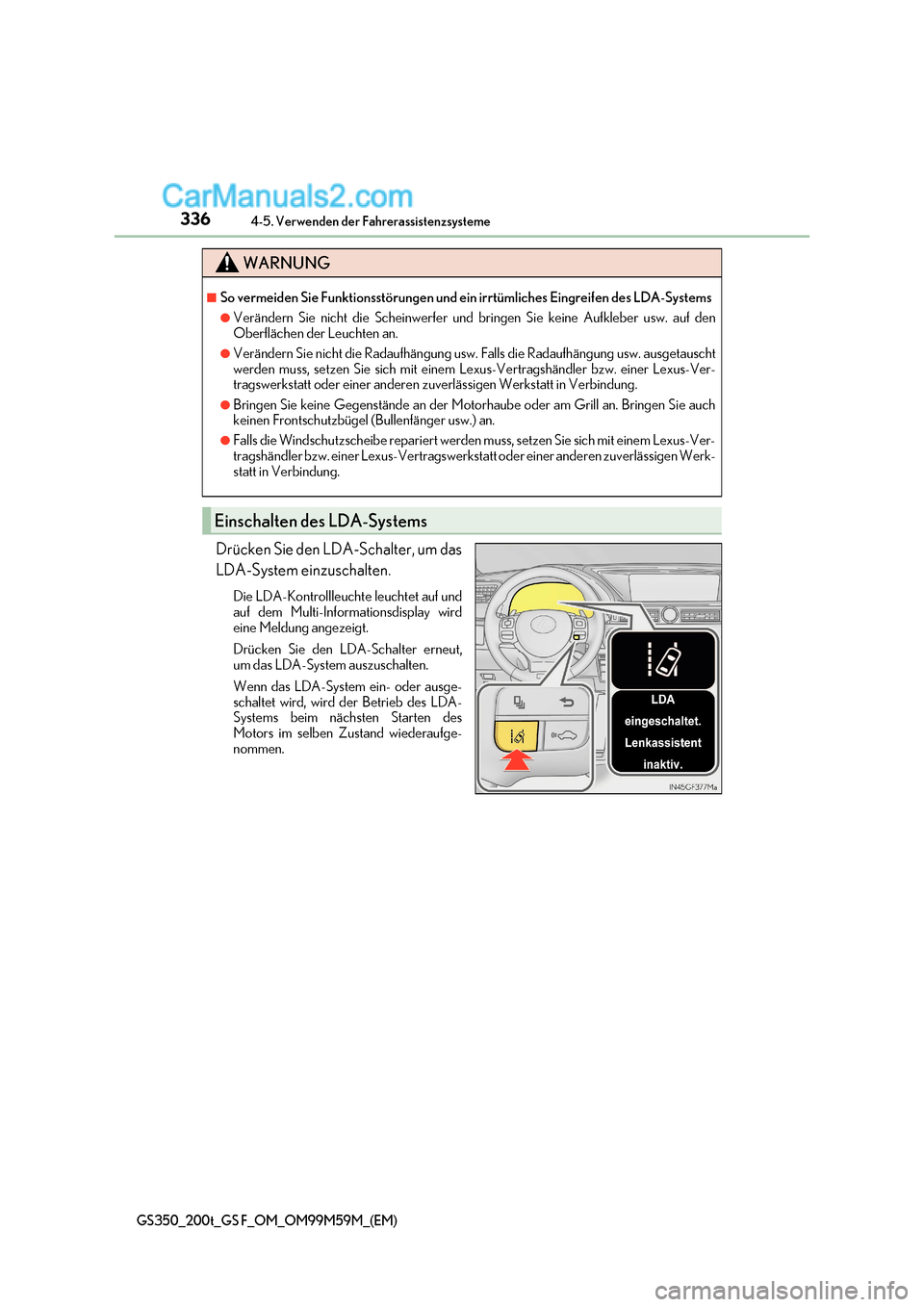

3364-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)
Drücken Sie den LDA-Schalter, um das
LDA-System einzuschalten.
Die LDA-Kontrollleuchte leuchtet auf und
auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder ausge-
schaltet wird, wird der Betrieb des LDA-
Systems beim nächsten Starten des
Motors im selben Zustand wiederaufge-
nommen.
WARNUNG
■So vermeiden Sie Funktionsstörungen und ein irrtümliches Eingreifen des LDA-Systems
●Verändern Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber usw. auf den
Oberflächen der Leuchten an.
●Verändern Sie nicht die Radaufhängung usw. Falls die Radaufhängung usw. a usgetauscht
werden muss, setzen Sie sich mit einem Le xus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie auch
keinen Frontschutzbügel (Bullenfänger usw.) an.
●Falls die Windschutzscheibe repariert werden muss, setzen Sie sich mit einem Lexus-Ver-
tragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
Einschalten des LDA-Systems
Page 337 of 708

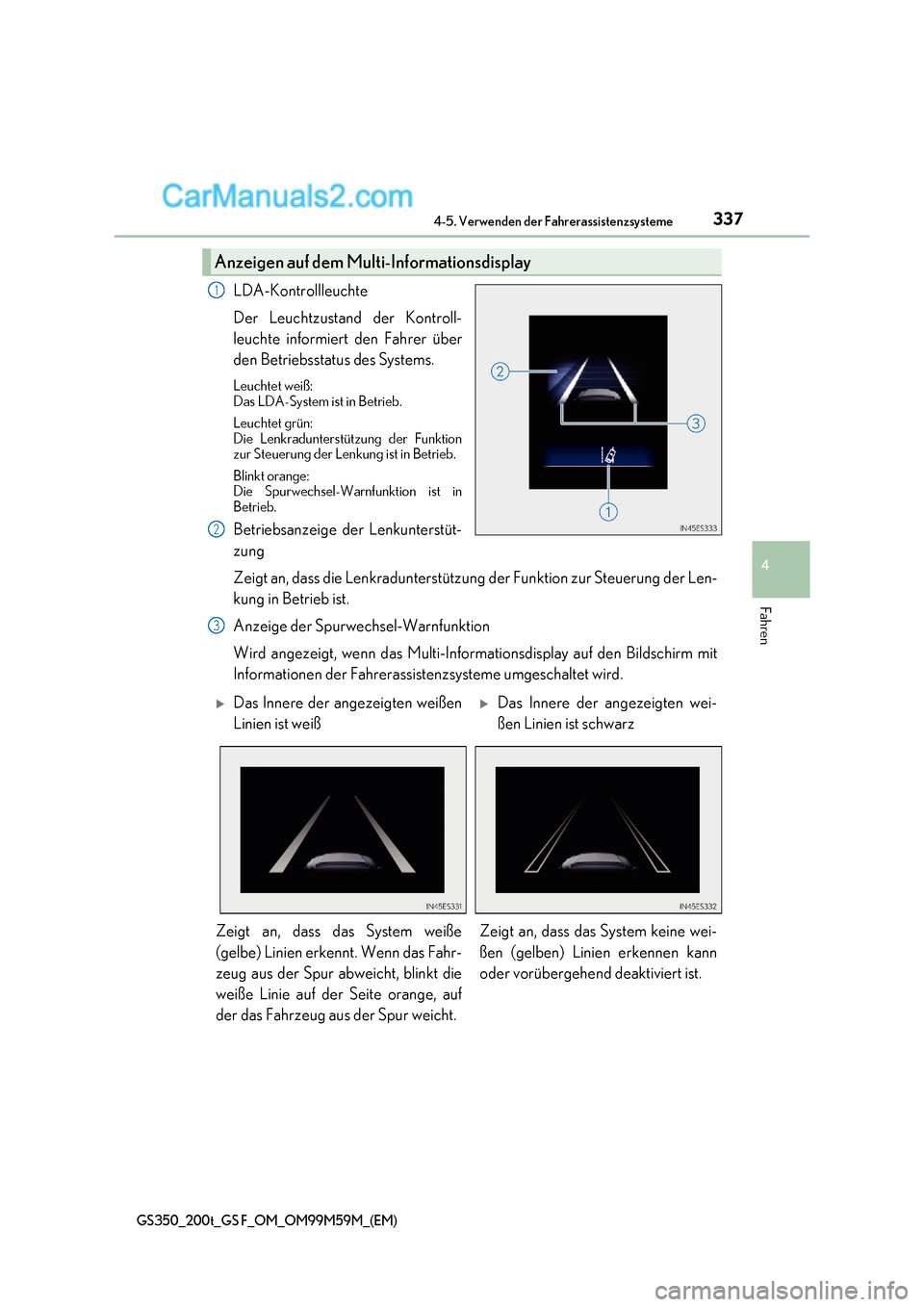

337
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)
LDA-Kontrollleuchte
Der Leuchtzustand der Kontroll-
leuchte informiert den Fahrer über
den Betriebsstatus des Systems.
Leuchtet weiß:
Das LDA-System ist in Betrieb.
Leuchtet grün:
Die Lenkradunterstützung der Funktion
zur Steuerung der Lenkung ist in Betrieb.
Blinkt orange:
Die Spurwechsel-Warnfunktion ist in
Betrieb.
Betriebsanzeige der Lenkunterstüt- zung
Zeigt an, dass die Lenkradunterstützung der Funktion zur Steuerung der Len-
kung in Betrieb ist.
Anzeige der Spurwechsel-Warnfunktion
Wird angezeigt, wenn das Multi-Informationsdisplay auf den Bildschirm mit
Informationen der Fahrerassistenzsysteme umgeschaltet wird.
Anzeigen auf dem Multi-Informationsdisplay
1
2
3
Das Innere der angezeigten weißen
Linien ist weißDas Innere der angezeigten wei-
ßen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das Fahr-
zeug aus der Spur abweicht, blinkt die
weiße Linie auf der Seite orange, auf
der das Fahrzeug aus der Spur weicht. Zeigt an, dass das System keine wei-
ßen (gelben) Linien erkennen kann
oder vorübergehend deaktiviert ist.
Page 338 of 708

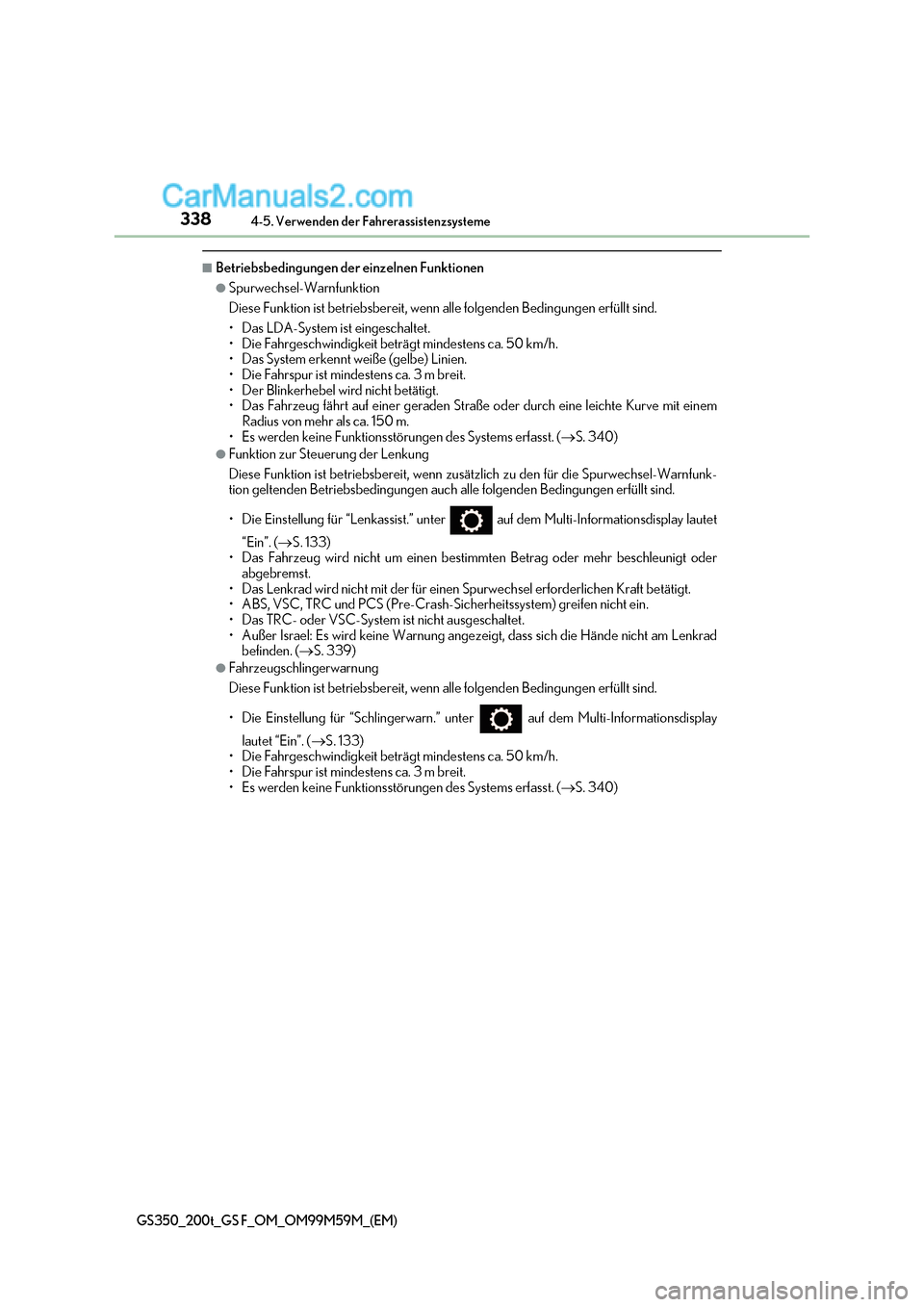

3384-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)
■Betriebsbedingungen der einzelnen Funktionen
●Spurwechsel-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
Page 339 of 708

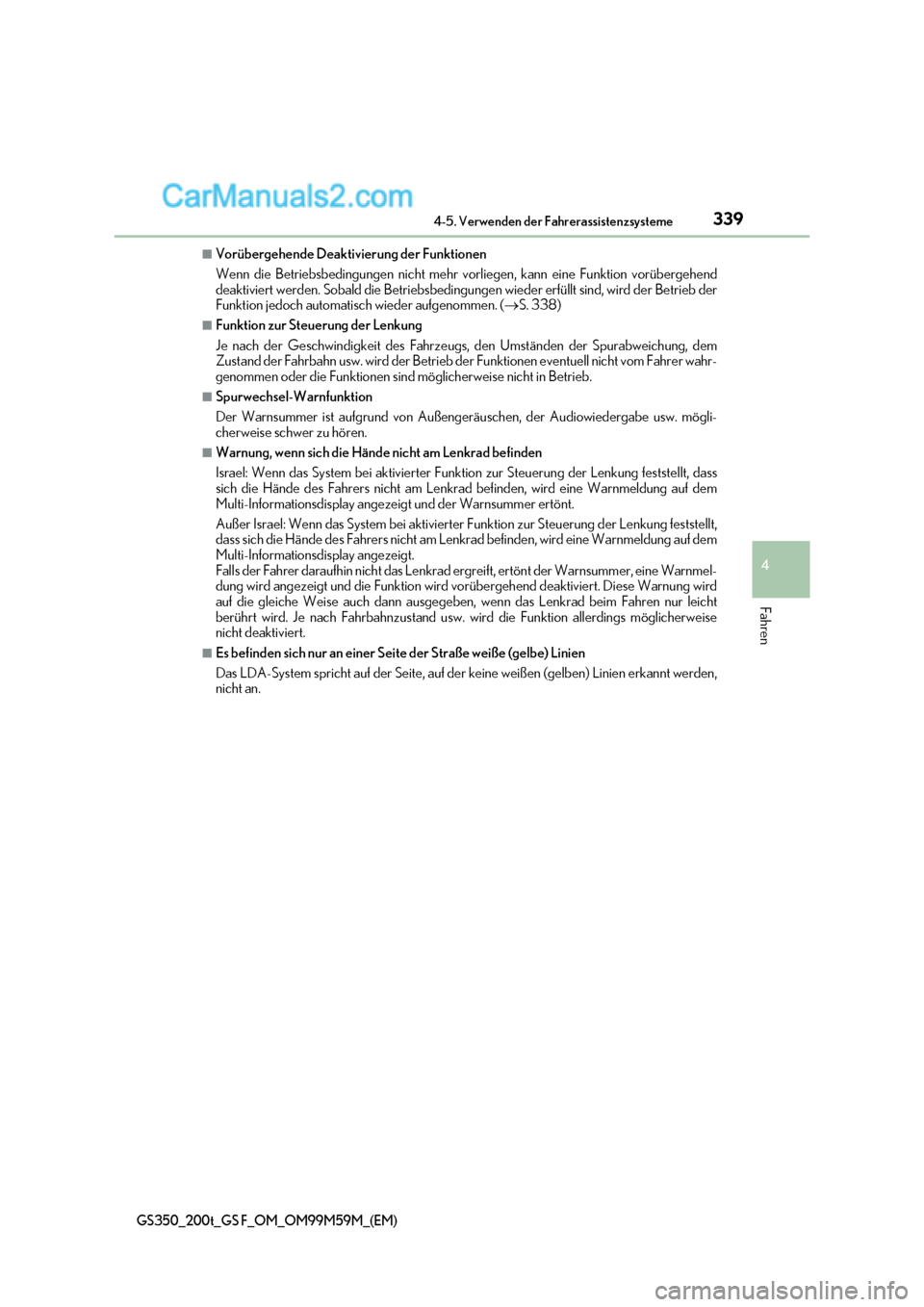

339
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)
■Vorübergehende Deaktivierung der Funktionen
Wenn die Betriebsbedingungen nicht mehr vorliegen, kann eine Funktion vor übergehend
deaktiviert werden. Sobald die Betriebsbedingungen wieder erfüllt sind, wird der Be trieb der
Funktion jedoch automatisch wieder aufgenommen. ( S. 338)
■Funktion zur Steuerung der Lenkung
Je nach der Geschwindigkeit des Fahrzeugs, den Umständen der Spurabweichung , dem
Zustand der Fahrbahn usw. wird der Betrieb de r Funktionen eventuell nicht vom Fahrer wahr-
genommen oder die Funktionen sind möglicherweise nicht in Betrieb.
■Spurwechsel-Warnfunktion
Der Warnsummer ist aufgrund von Außengeräuschen, der Audiowiedergabe usw. mögli-
cherweise schwer zu hören.
■Warnung, wenn sich die Hände nicht am Lenkrad befinden
Israel: Wenn das System bei aktivierter Funkt ion zur Steuerung der Lenkung feststellt, dass
sich die Hände des Fahrers nicht am Lenkrad befinden, wird eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt und der Warnsummer ertönt.
Außer Israel: Wenn das System bei aktivierter Funktion zur Steuerung der Lenkung feststellt,
dass sich die Hände des Fahrers nicht am Lenkrad befinden, wird eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt.
Falls der Fahrer daraufhin nicht das Lenkrad ergreift, ertönt der Warnsummer, eine Warnmel-
dung wird angezeigt und die Funktion wird vorübergehend deaktiviert. Diese Warnung wird
auf die gleiche Weise auch dann ausgegeben, wenn das Lenkrad beim Fahren nur leicht
berührt wird. Je nach Fahrbahnzustand usw. wird die Funktion allerdings möglicherweise
nicht deaktiviert.
■Es befinden sich nur an einer Seite der Straße weiße (gelbe) Linien
Das LDA-System spricht auf der Seite, auf der keine weißen (gelben) Linien erkannt werden,
nicht an.

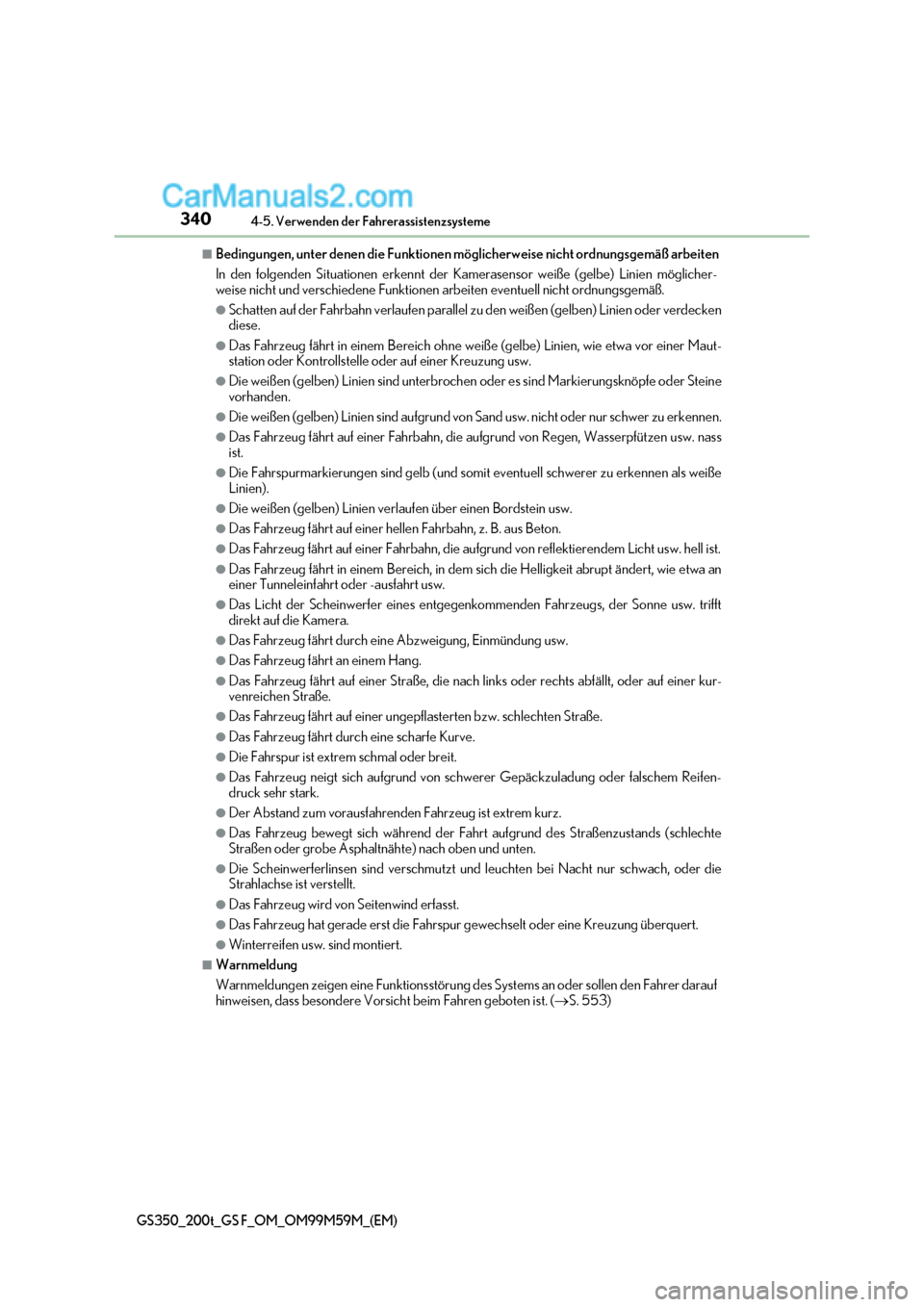

Page 340 of 708

3404-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)
■Bedingungen, unter denen die Funktionen mö glicherweise nicht ordnungsgemäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien möglicher-
weise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Schatten auf der Fahrbahn verlaufen parallel zu den weißen (gelben) Linien oder verdecken
diese.
●Das Fahrzeug fährt in einem Bereich ohne we iße (gelbe) Linien, wie etwa vor einer Maut-
station oder Kontrollstelle oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind unterbrochen oder es sind Markierungsknöpfe oder Steine
vorhanden.
●Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu erkennen.
●Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von Regen, Wasserpfützen us w. nass
ist.
●Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als weiße
Linien).
●Die weißen (gelben) Linien verlaufen über einen Bordstein usw.
●Das Fahrzeug fährt auf einer hellen Fahrbahn, z. B. aus Beton.
●Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von reflektierendem Licht usw. hell ist .
●Das Fahrzeug fährt in einem Bereich, in dem sich die Helligkeit abrupt ändert, wie etwa an
einer Tunneleinfahrt oder -ausfahrt usw.
●Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft
direkt auf die Kamera.
●Das Fahrzeug fährt durch eine Abzweigung, Einmündung usw.
●Das Fahrzeug fährt an einem Hang.
●Das Fahrzeug fährt auf einer Straße, die nach links oder rechts abfällt, oder auf einer kur-
venreichen Straße.
●Das Fahrzeug fährt auf einer ungepflasterten bzw. schlechten Straße.
●Das Fahrzeug fährt durch eine scharfe Kurve.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug neigt sich aufgrund von schwerer Gepäckzuladung oder falschem Reifen-
druck sehr stark.
●Der Abstand zum vorausfahrenden Fahrzeug ist extrem kurz.
●Das Fahrzeug bewegt sich während der Fahrt aufgrund des Straßenzustands (schlechte
Straßen oder grobe Asphaltnähte) nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und leuchten bei Nacht nur schwach, oder die
Strahlachse ist verstellt.
●Das Fahrzeug wird von Seitenwind erfasst.
●Das Fahrzeug hat gerade erst die Fahrspur gewechselt oder eine Kreuzung überquert.
●Winterreifen usw. sind montiert.
■Warnmeldung
Warnmeldungen zeigen eine Funktionsstörung des Systems an oder sollen den Fahrer d arauf
hinweisen, dass besondere Vorsicht beim Fahren geboten ist. ( S. 553)
