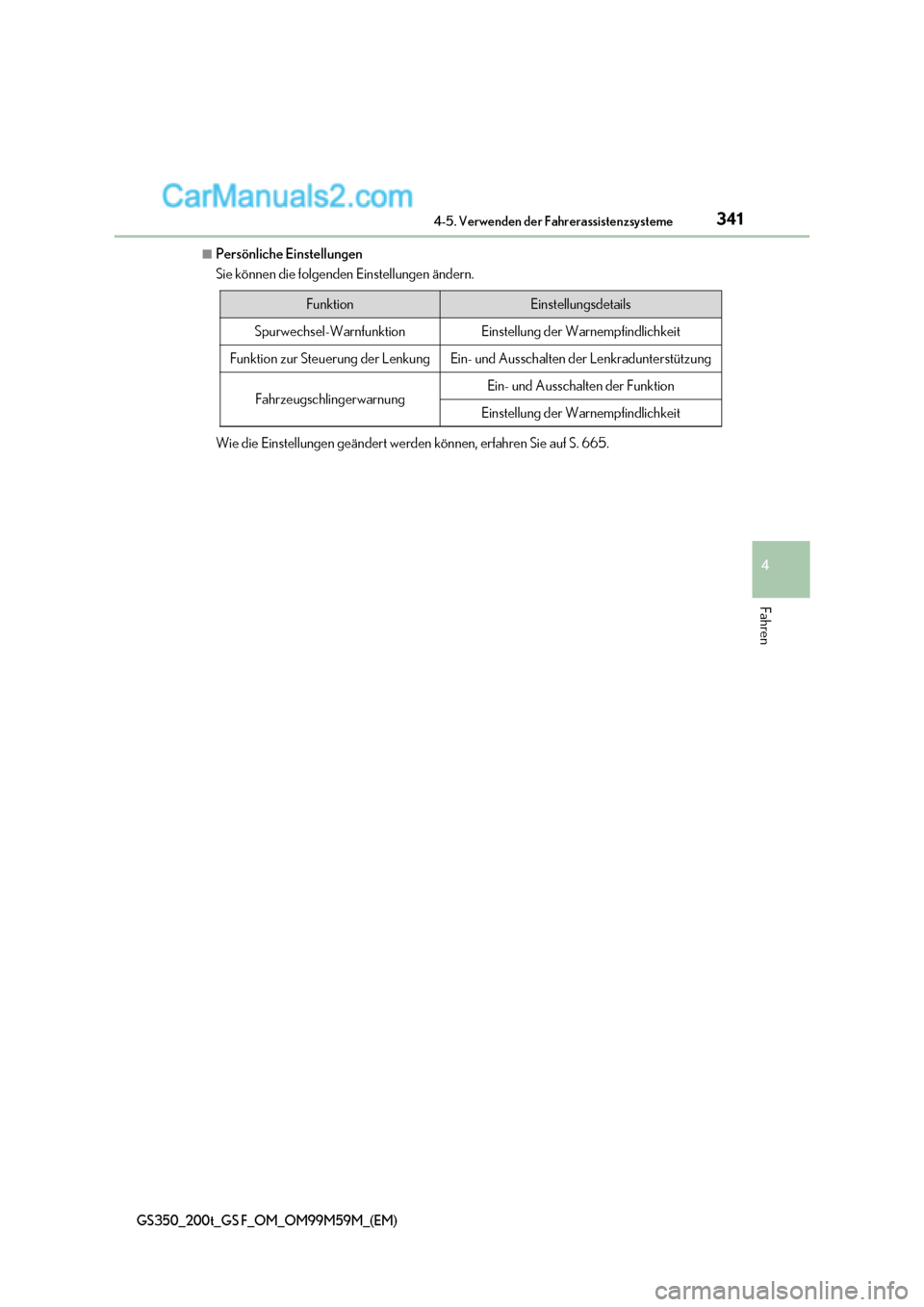

Page 341 of 708

341
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)
■Persönliche Einstellungen
Sie können die folgenden Einstellungen ändern.
Wie die Einstellungen geändert werden können, erfahren Sie auf S. 665.
FunktionEinstellungsdetails
Spurwechsel-WarnfunktionEinstellung der Warnempfindlichkeit
Funktion zur Steuerung der LenkungEin- und Ausschalten der Lenkradunterstützung
FahrzeugschlingerwarnungEin- und Ausschalten der Funktion
Einstellung der Warnempfindlichkeit
Page 342 of 708

3424-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)

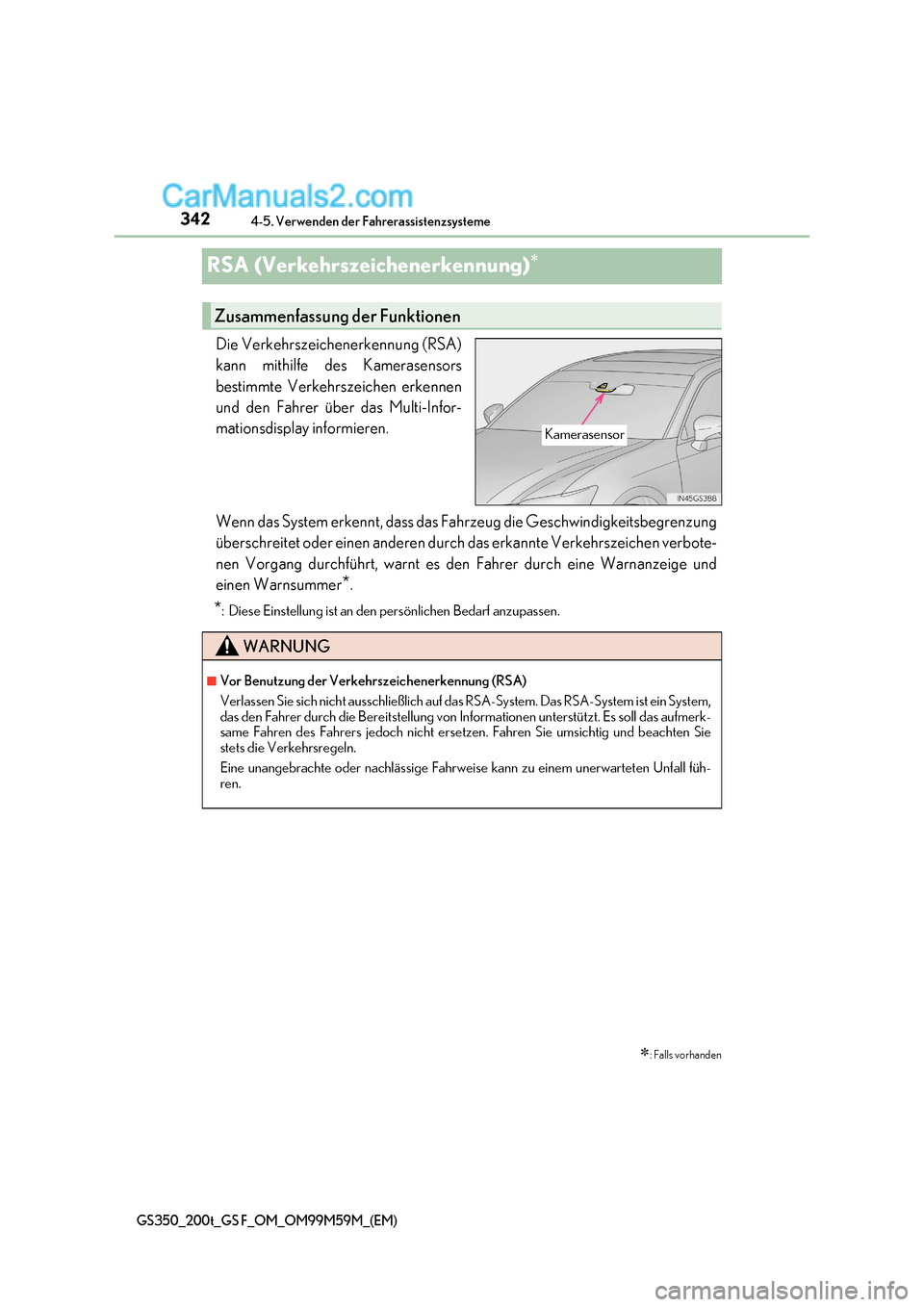

RSA (Verkehrszeichenerkennung)
Die Verkehrszeichenerkennung (RSA)
kann mithilfe des Kamerasensors
bestimmte Verkehrszeichen erkennen
und den Fahrer über das Multi-Infor-
mationsdisplay informieren.
Wenn das System erkennt, dass das Fa
hrzeug die Geschwindigkeitsbegrenzung
überschreitet oder einen anderen durch das erkannte Verkehrszeichen verbote-
nen Vorgang durchführt, warnt es den Fahrer durch eine Warnanzeige und
einen Warnsummer *
.
* : Diese Einstellung ist an den persönlichen Bedarf anzupassen.
: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■Vor Benutzung der Verkehrszeichenerkennung (RSA)
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System is t ein System,
das den Fahrer durch die Bereitstellung von Informationen unterstützt. Es soll das aufmerk-
same Fahren des Fahrers jedoch nicht erse tzen. Fahren Sie umsichtig und beachten Sie
stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall füh-
ren.
Page 343 of 708

343
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)
Nachdem der Kamerasensor ein Verkeh rszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem Multi-
Informationsdisplay angezeigt. ● Wenn die Option “Informationen
der Fahrerassistenzsysteme” ausge-
wählt ist, können bis zu 3 Verkehrs-
zeichen angezeigt werden. ( S. 124, 133)
● Wenn eine andere Option als “Infor-
mationen der Fahrerassistenzsys-
teme” ausgewählt ist, kann ein
Geschwindigkeitsbegrenzungszei-
chen oder das Zeichen für das Ende
aller Streckenverbote angezeigt
werden. ( S. 124, 133)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen werden
nicht angezeigt. Wenn jedoch außer
dem Geschwindigkeitsbegrenzungs-
zeichen noch andere Verkehrszeichen
erkannt werden, erscheinen diese
gestapelt unter dem aktuellen
Geschwindigkeitsbegrenzungszei-
chen.
Anzeige auf dem Multi-Informationsdisplay
Page 344 of 708

3444-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)

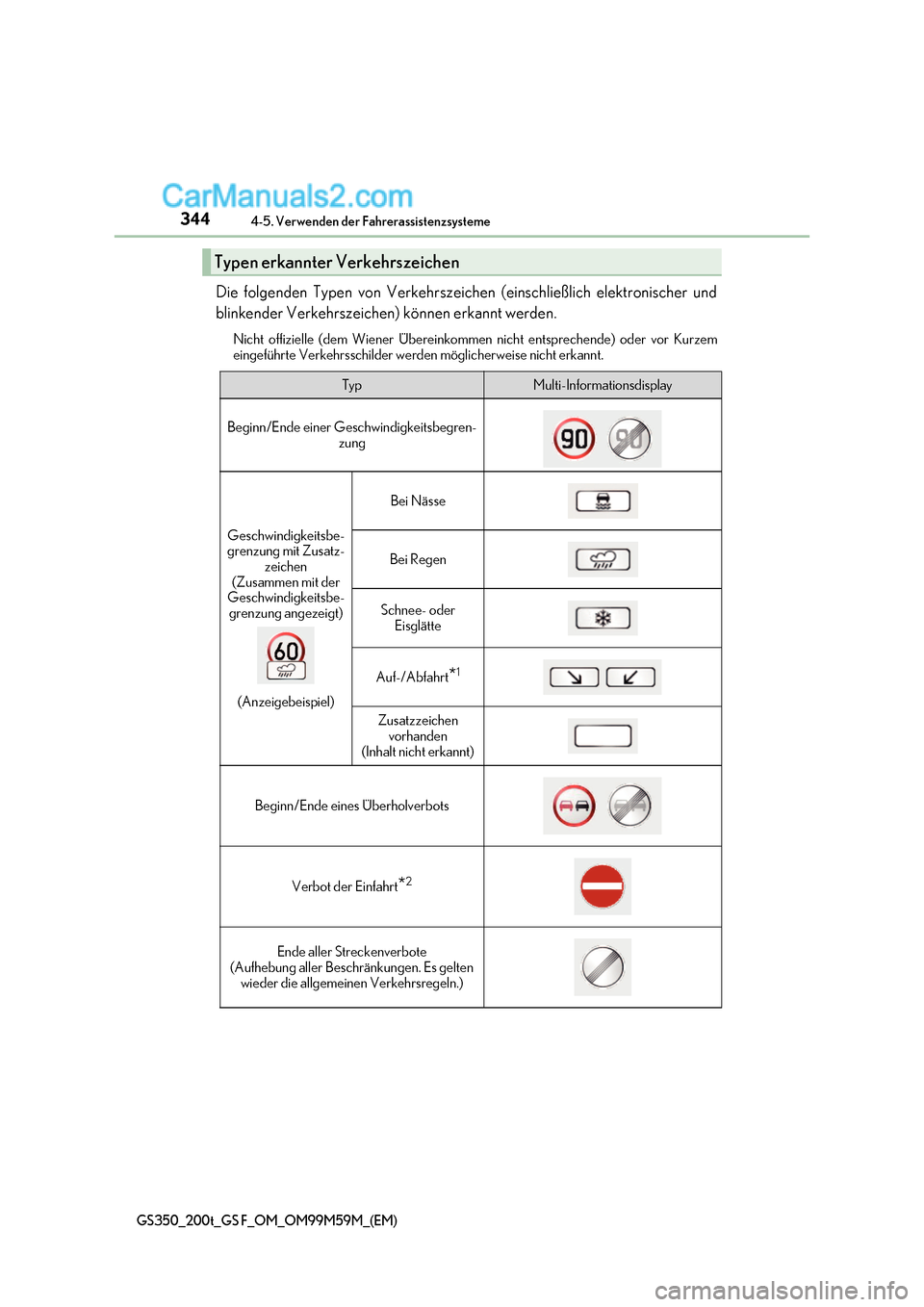

Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinko mmen nicht entsprechende) oder vor Kurzem
eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbegren- zung
Geschwindigkeitsbe-
grenzung mit Zusatz-zeichen
(Zusammen mit der
Geschwindigkeitsbe-
grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Auf-/Abfahrt *1
Zusatzzeichen
vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Verbot der Einfahrt *2
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gelten
wieder die allgemeinen Verkehrsregeln.)
Page 345 of 708

345
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)

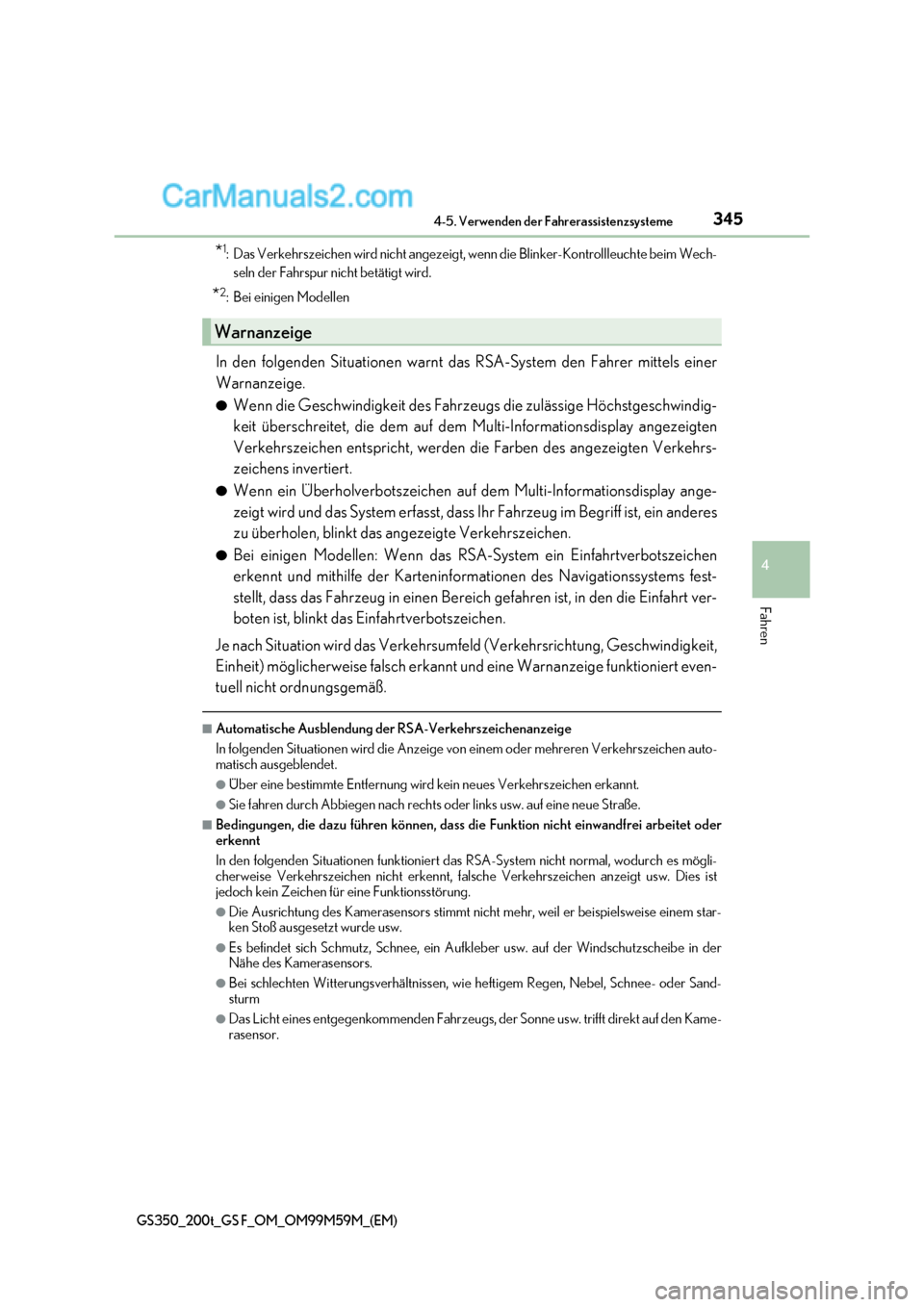

* 1
: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim Wech-
seln der Fahrspur nicht betätigt wird.
* 2
: Bei einigen Modellen
In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige. ● Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwindig-
keit überschreitet, die dem auf dem Multi-Informationsdisplay angezeigten
Verkehrszeichen entspricht, werden die Farben des angezeigten Verkehrs-
zeichens invertiert.
● Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein anderes
zu überholen, blinkt das angezeigte Verkehrszeichen.
● Bei einigen Modellen: Wenn das RSA-System ein Einfahrtverbotszeichen
erkennt und mithilfe der Karteninformationen des Navigationssystems fest-
stellt, dass das Fahrzeug in einen Bereich gefahren ist, in den die Einfahrt ver-
boten ist, blinkt das Einfahrtverbotszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindigkeit,
Einheit) möglicherweise falsch erkannt und eine Warnanzeige funktioniert e ven-
tuell nicht ordnungsgemäß.
■Automatische Ausblendung der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen auto-
matisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Sie fahren durch Abbiegen nach rechts oder links usw. auf eine neue Straße.
■Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei arbeitet oder
erkennt
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodur ch es mögli-
cherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw. Dies ist
jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er beispielsweise einem star-
ken Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in der
Nähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen, wie he ftigem Regen, Nebel, Schnee- oder Sand-
sturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den Kame-
rasensor.
Warnanzeige
Page 346 of 708

3464-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)

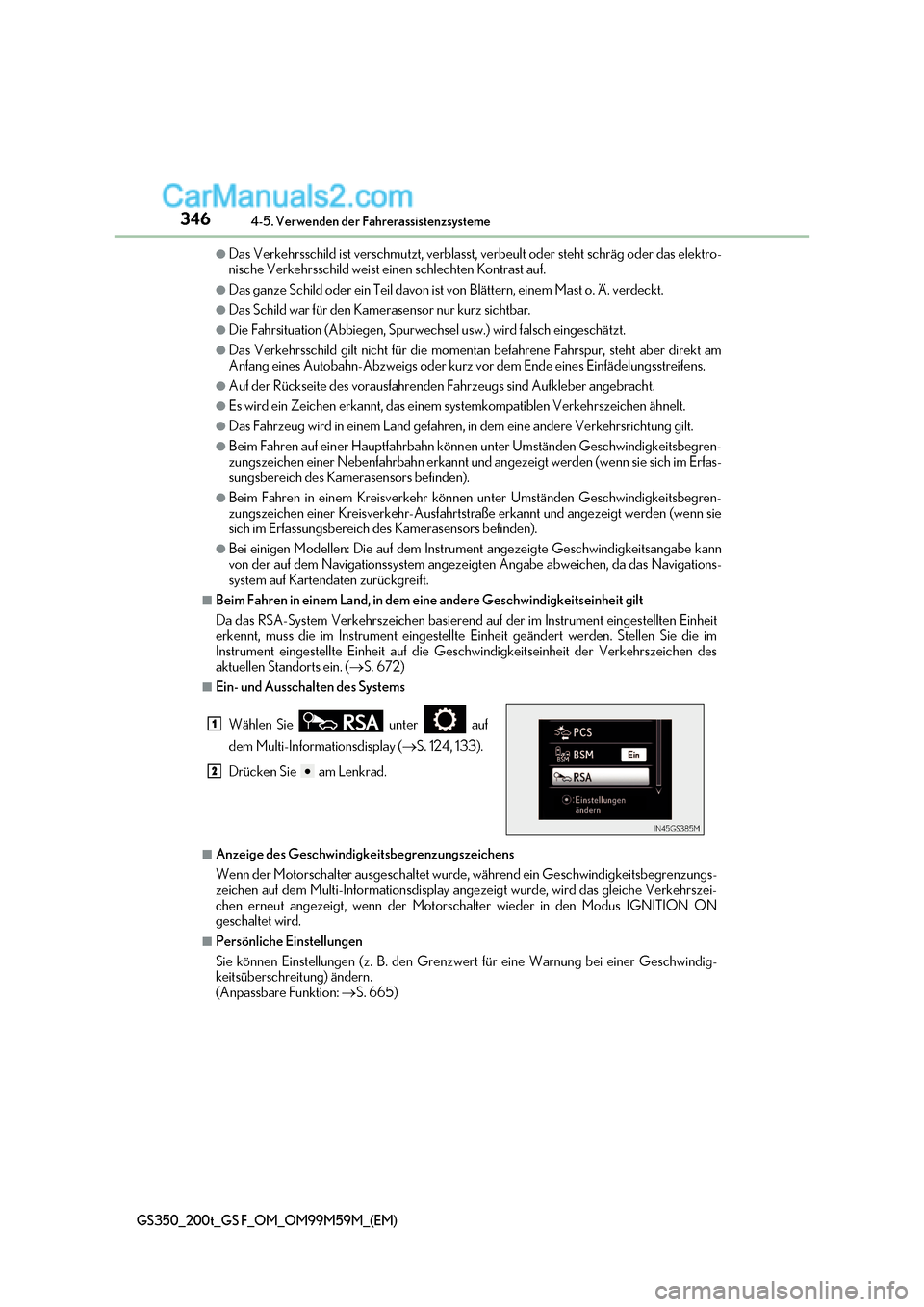

●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg o der das elektro-
nische Verkehrsschild weist einen schlechten Kontrast auf.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast o. Ä. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt am
Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungsstreifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebrac ht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeitsbegren-
zungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie sich im Erfas-
sungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbegren-
zungszeichen einer Kreisverkehr-Ausfahrtstr aße erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
●Bei einigen Modellen: Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann
von der auf dem Navigationssystem angezeigten Angabe abweichen, da das Navigations-
system auf Kartendaten zurückgreift.
■Beim Fahren in einem Land, in dem eine andere Geschwindigkeitseinheit gilt
Da das RSA-System Verkehrszeichen basierend auf der im Instrument eingestellten Einheit
erkennt, muss die im Instrument eingestellte Einheit geändert werden. Stellen Sie die im
Instrument eingestellte Einheit auf die Geschwindigkeitseinheit der Verkehrszeichen des
aktuellen Standorts ein. ( S. 672)
■Ein- und Ausschalten des Systems
■Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Motorschalter ausgeschaltet wurde, während ein Geschwindigkeitsbegrenzungs-
zeichen auf dem Multi-Informationsdisplay angezeigt wurde, wird das gleiche Verkehrszei-
chen erneut angezeigt, wenn der Motors chalter wieder in den Modus IGNITION ON
geschaltet wird.
■Persönliche Einstellungen
Sie können Einstellungen (z. B. den Grenzwert für eine Warnung bei einer Geschwindig-
keitsüberschreitung) ändern.
(Anpassbare Funktion: S. 665)
Wählen Sie unter auf
dem Multi-Informationsdisplay (
S. 124, 133).
Drücken Sie am Lenkrad.
1
2
Page 347 of 708

347
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)

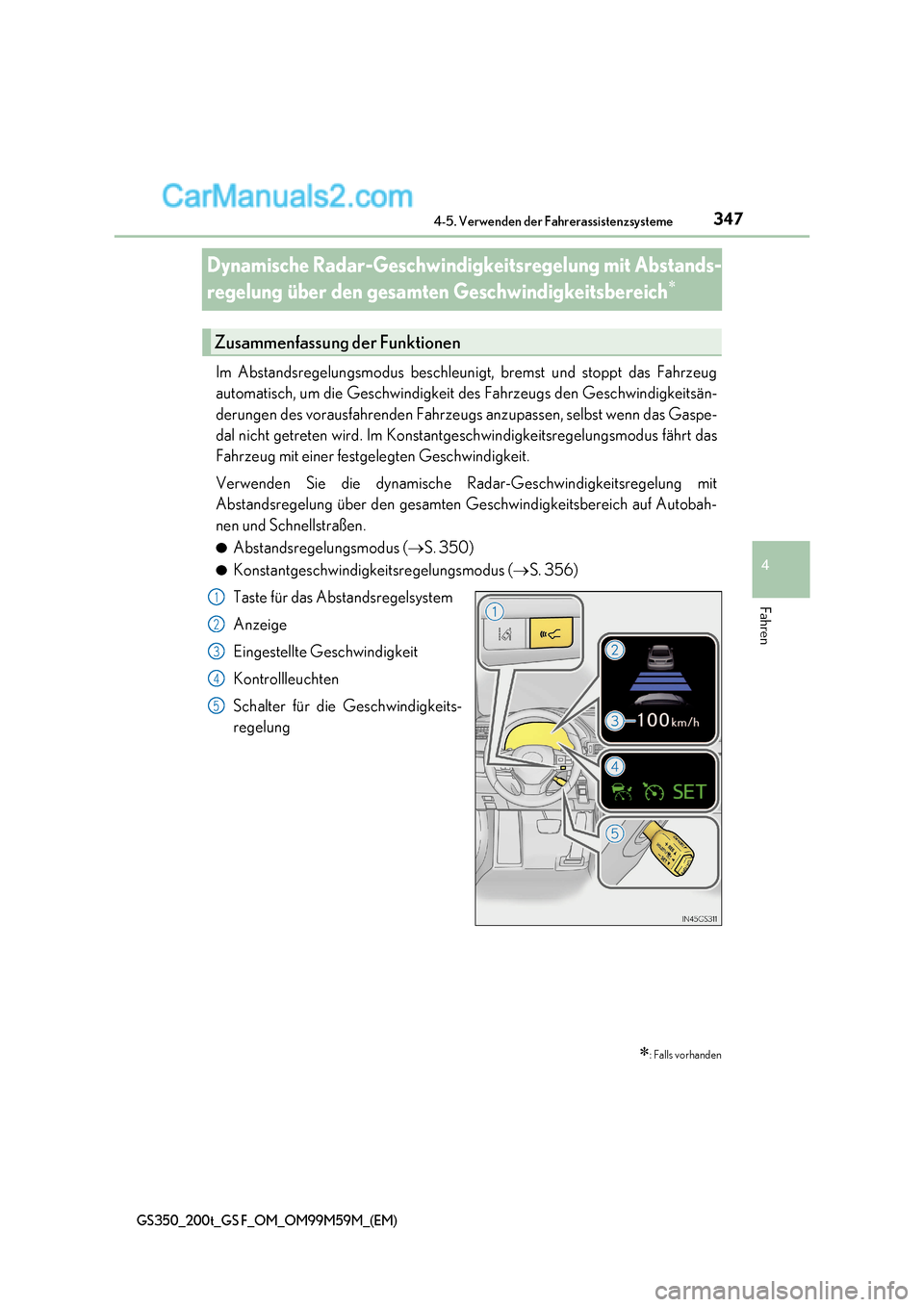

Dynamische Radar-Geschwindigkeitsregelungmit Abstands-
regelung über den gesamten Geschwindigkeitsbereich
Im Abstandsregelungsmodus beschleuni gt, bremst und stoppt das Fahrzeug
automatisch, um die Geschwindigkeit des Fahrzeugs den Geschwindigkeitsän-
derungen des vorausfahrenden Fahrzeugs anzupassen, selbst wenn das Gaspe-
dal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmodus fährt das
Fahrzeug mit einer festgelegten Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich auf Autobah-
nen und Schnellstraßen. ● Abstandsregelungsmodus ( S. 350)
● Konstantgeschwindigkeitsregelungsmodus ( S. 356)
Taste für das Abstandsregelsystem
Anzeige
Eingestellte Geschwindigkeit
Kontrollleuchten
Schalter für die Geschwindigkeits-
regelung
: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5
Page 348 of 708

3484-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)

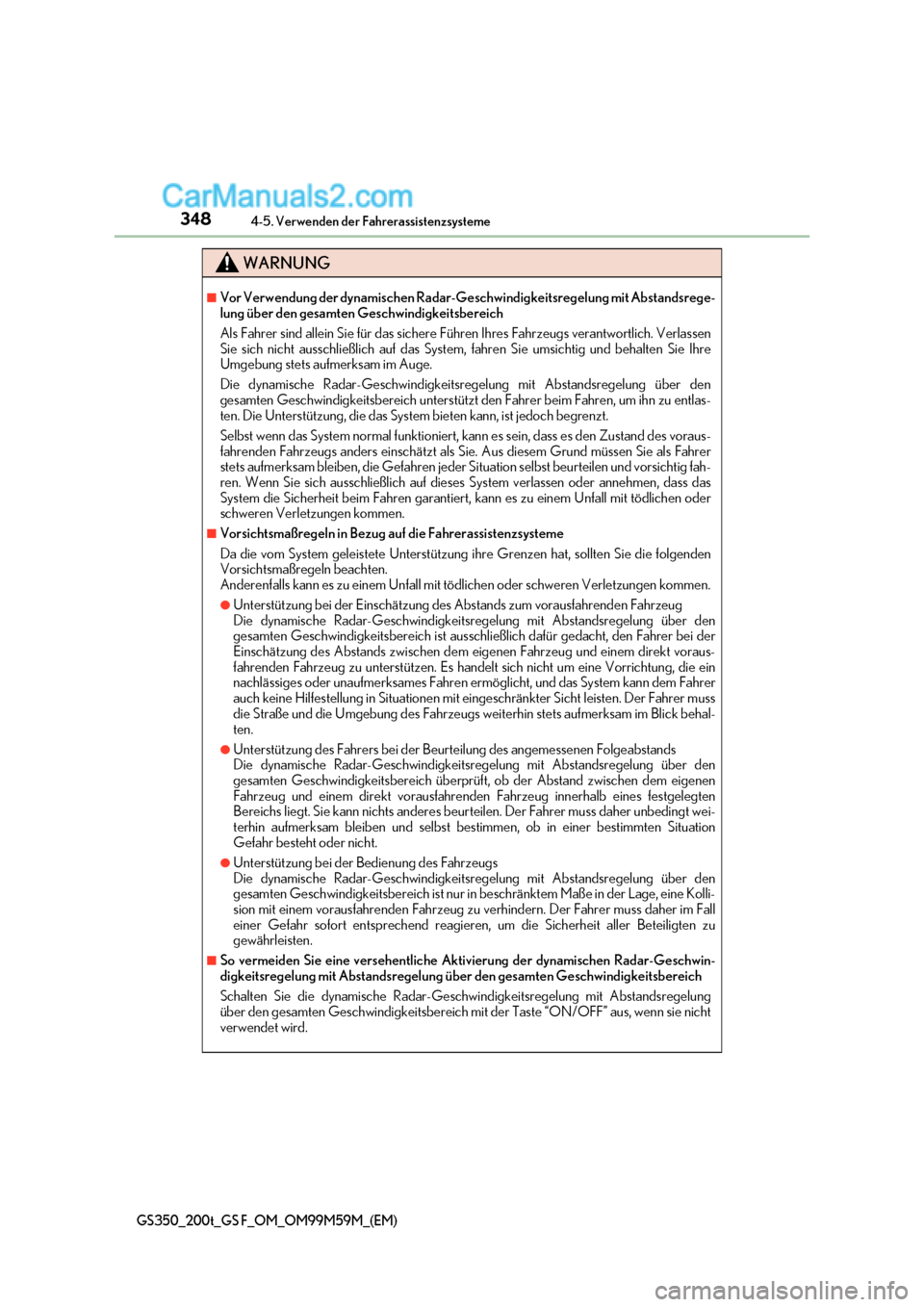

WARNUNG
■Vor Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Verlas sen
Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und behalten Sie Ihre
Umgebung stets aufmerksam im Auge.
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich unterstützt den Fahrer beim Fahren, um ihn zu entlas -
ten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Selbst wenn das System normal funktioniert, kann es sein, dass es den Zustand des voraus -
fahrenden Fahrzeugs anders einschätzt als Si e. Aus diesem Grund müssen Sie als Fahrer
stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurteilen und vorsichtig fah -
ren. Wenn Sie sich ausschließlich auf dieses System verlassen oder annehmen, dass das
System die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit tödlichen oder
schweren Verletzungen kommen.
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die folgenden
Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tö dlichen oder schweren Verletzungen kommen.
●Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist ausschließlich dafür gedacht, den Fahrer bei der
Einschätzung des Abstands zwischen dem eigenen Fahrzeug und einem direkt voraus-
fahrenden Fahrzeug zu unterstützen. Es handel t sich nicht um eine Vorrichtung, die ein
nachlässiges oder unaufmerksames Fahren ermöglicht, und das System kann dem Fahrer
auch keine Hilfestellung in Situationen mit eingeschränkter Sicht leisten. Der Fahrer muss
die Straße und die Umgebung des Fahrzeugs weiterhin stets aufmerksam im Blick behal-
ten.
●Unterstützung des Fahrers bei der Beurteilung des angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich überprüft, ob der Abstand zwischen dem eigenen
Fahrzeug und einem direkt vorausfahrenden Fahrzeug innerhalb eines festgelegten
Bereichs liegt. Sie kann nichts anderes beur teilen. Der Fahrer muss daher unbedingt wei-
terhin aufmerksam bleiben und selbst bestimmen, ob in einer bestimmten Situation
Gefahr besteht oder nicht.
●Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist nur in beschränktem Maße in der Lage, eine Kolli-
sion mit einem vorausfahrenden Fahrzeug zu verhindern. Der Fahrer muss daher im Fall
einer Gefahr sofort entsprechend reagiere n, um die Sicherheit aller Beteiligten zu
gewährleisten.
■So vermeiden Sie eine versehentliche Aktivierung der dynamischen Radar-Geschwin-
digkeitsregelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelun g
über den gesamten Geschwindigkeitsbereich mit der Taste “ON/OFF” aus, wenn sie nicht
verwendet wird.
Page 349 of 708

349
4-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS350_200t_GS F_OM_OM99M59M_(EM)

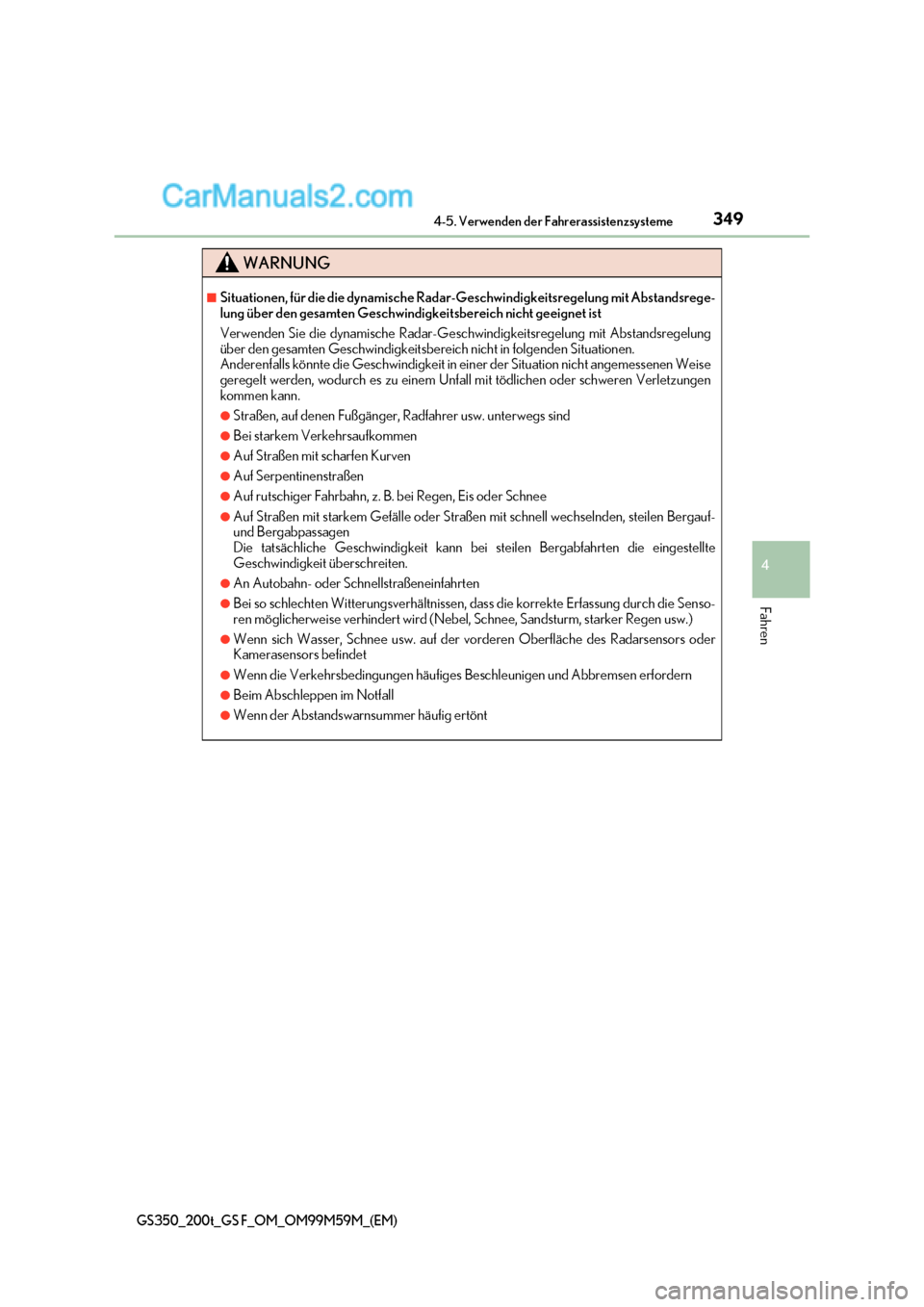

WARNUNG
■Situationen, für die die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich nicht geeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeitsbereich nicht in folgenden Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen Weise
geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen kann.
●Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
●Auf Straßen mit starkem Gefälle oder Straße n mit schnell wechselnden, steilen Bergauf-
und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
●An Autobahn- oder Schnellstraßeneinfahrten
●Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die S enso-
ren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker Regen usw.)
●Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors oder
Kamerasensors befindet
●Wenn die Verkehrsbedingungen häufiges Beschleunigen und Abbremsen erfordern
●Beim Abschleppen im Notfall
●Wenn der Abstandswarnsummer häufig ertönt
Page 350 of 708

3504-5. Verwenden der Fahrerassistenzsysteme
GS350_200t_GS F_OM_OM99M59M_(EM)

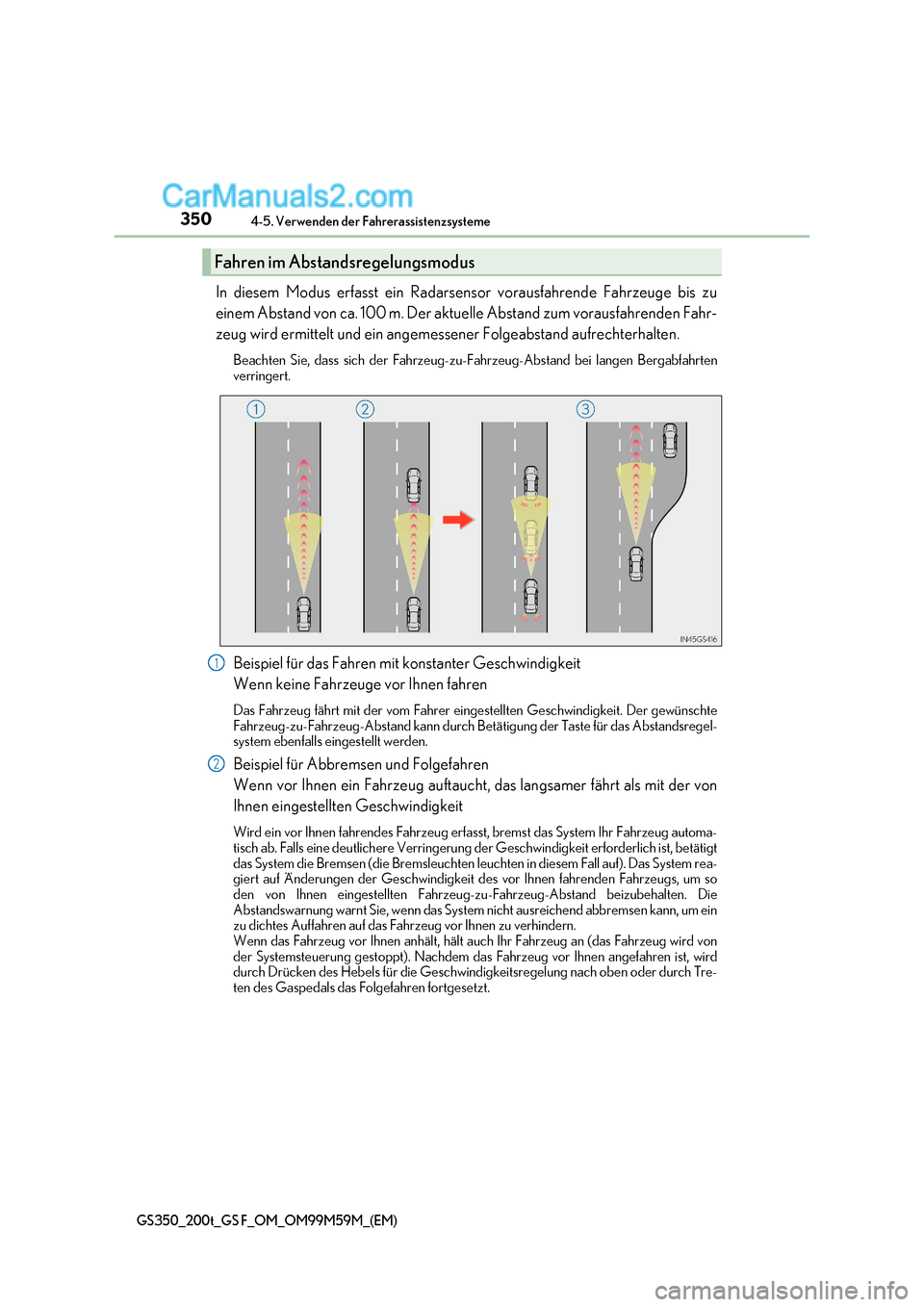

In diesem Modus erfasst ein Radarsensor vorausfahrende Fahrzeuge bis zu
einem Abstand von ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahr-
zeug wird ermittelt und ein angemessener Folgeabstand aufrechterhalten.
Beachten Sie, dass sich der Fahrzeug-zu-Fahrzeug-Abstand bei langen B ergabfahrten
verringert.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand kann durch Betätigung der Taste für das Abstandsregel-
system ebenfalls eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfass t, bremst das System Ihr Fahrzeug automa-
tisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforderlich ist, betätig t
das System die Bremsen (die Br emsleuchten leuchten in diesem Fall auf). Das System rea-
giert auf Änderungen der Geschwindigkeit des vor Ihnen fahrenden Fahrzeugs, um so
den von Ihnen eingestellten Fahrzeug-zu-Fahrzeug-Abstand beizubehalten. Die
Abstandswarnung warnt Sie, we nn das System nicht ausreichend abbremsen kann, um ein
zu dichtes Auffahren auf das Fahrzeug vor Ihnen zu verhindern.
Wenn das Fahrzeug vor Ihnen anhält, hält auch Ihr Fahrzeug an (das Fahrzeug wird von
der Systemsteuerung gestoppt). Nachdem das Fahrzeug vor Ihnen angefahren ist, wird
durch Drücken des Hebels für die Geschwindigkeitsregelung nach oben oder durch Tre-
ten des Gaspedals das Folgefahren fortgesetzt.
Fahren im Abstandsregelungsmodus
1
2
