Lexus GS250 2014 Betriebsanleitung (in German)

371
5
5-2. Verwendung von Klimaanlage und Scheibenheizung
Innenraumausstattung
GS350_250_OM_OM30E18M_(EM)

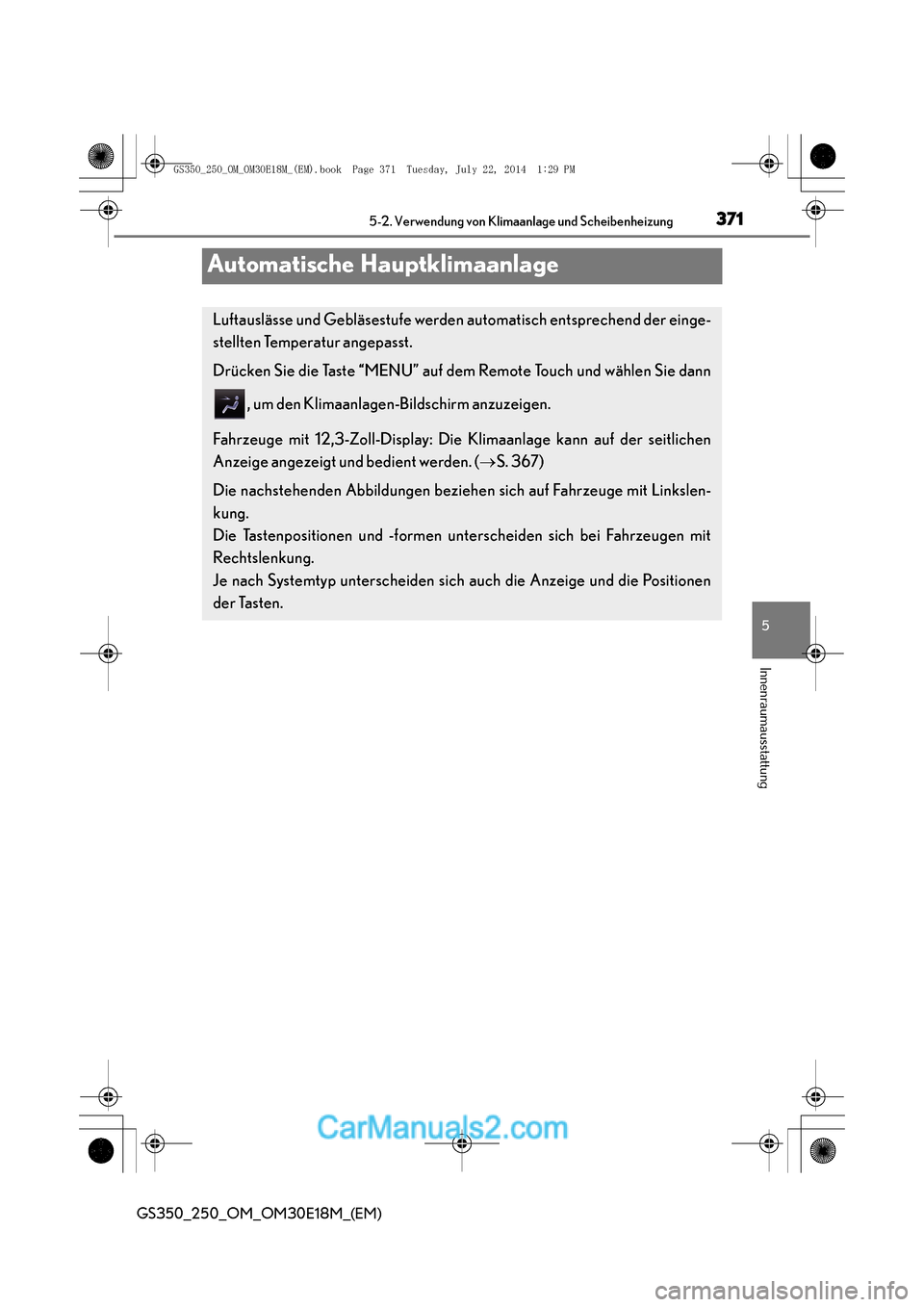

Automatische Hauptklimaanlage
Luftauslässe und Gebläsestufe werden automatisch entsprechend der einge-
stellten Temperatur angepasst.
Drücken Sie die Taste “MENU” auf de
m Remote Touch und wählen Sie dann
, um den Klimaanlagen-Bildschirm anzuzeigen.
Fahrzeuge mit 12,3-Zoll-Display: Die Klimaanlage kann auf der seitlichen
Anzeige angezeigt und bedient werden. ( →S. 367)
Die nachstehenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslen-
kung.
Die Tastenpositionen und -formen unterscheiden sich bei Fahrzeugen mit
Rechtslenkung.
Je nach Systemtyp unterscheiden sich auch die Anzeige und die Positionen
der Tasten.
GS350_250_OM_OM30E18M_(EM).book Page 371 Tuesday, July 22, 20 14 1:29 PM

3725-2. Verwendung von Klimaanlage und Scheibenheizung
GS350_250_OM_OM30E18M_(EM)

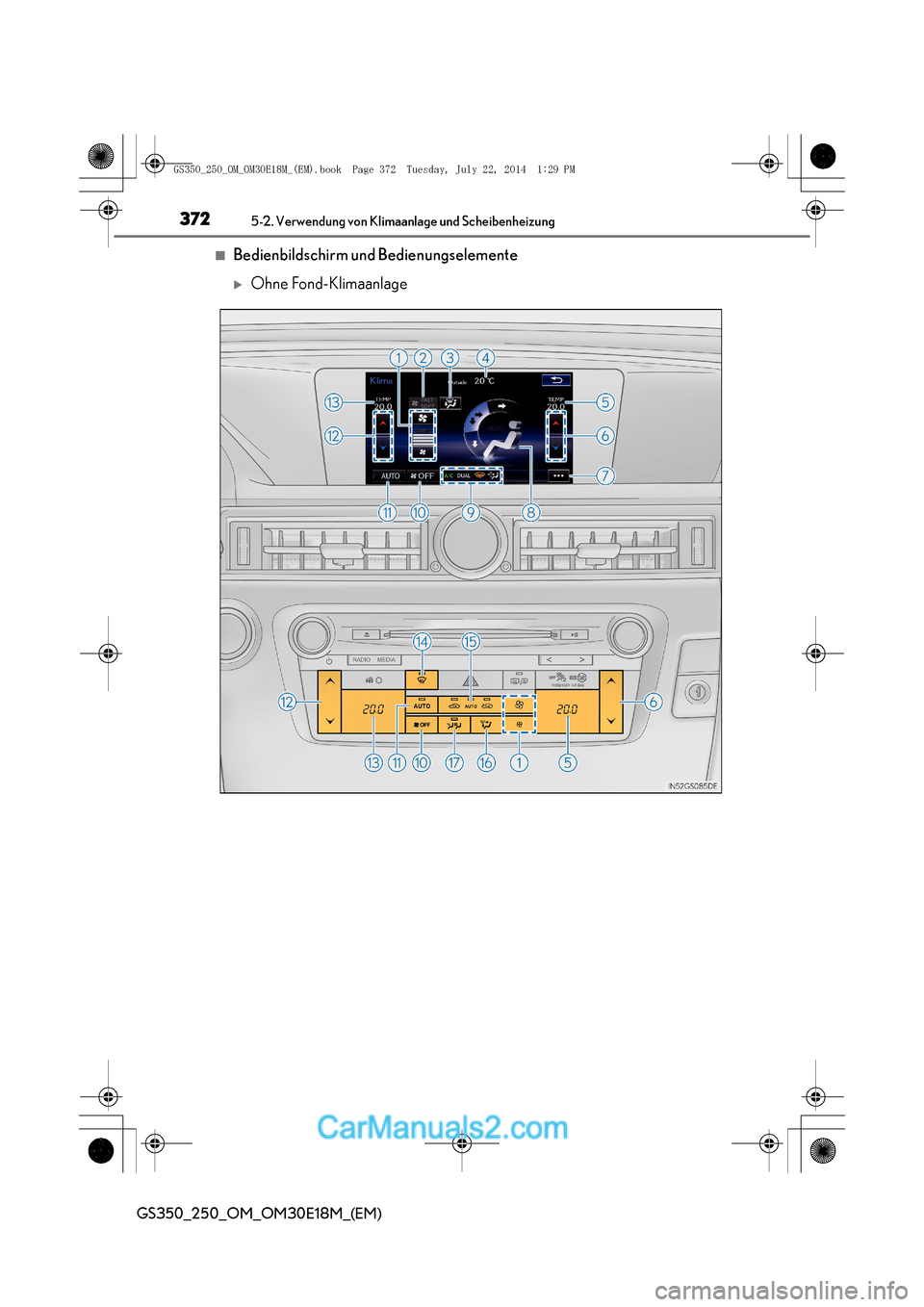

■Bedienbildschirm und Bedienungselemente
XOhne Fond-Klimaanlage
GS350_250_OM_OM30E18M_(EM).book Page 372 Tuesday, July 22, 2014 1:29 PM

3735-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_250_OM_OM30E18M_(EM)

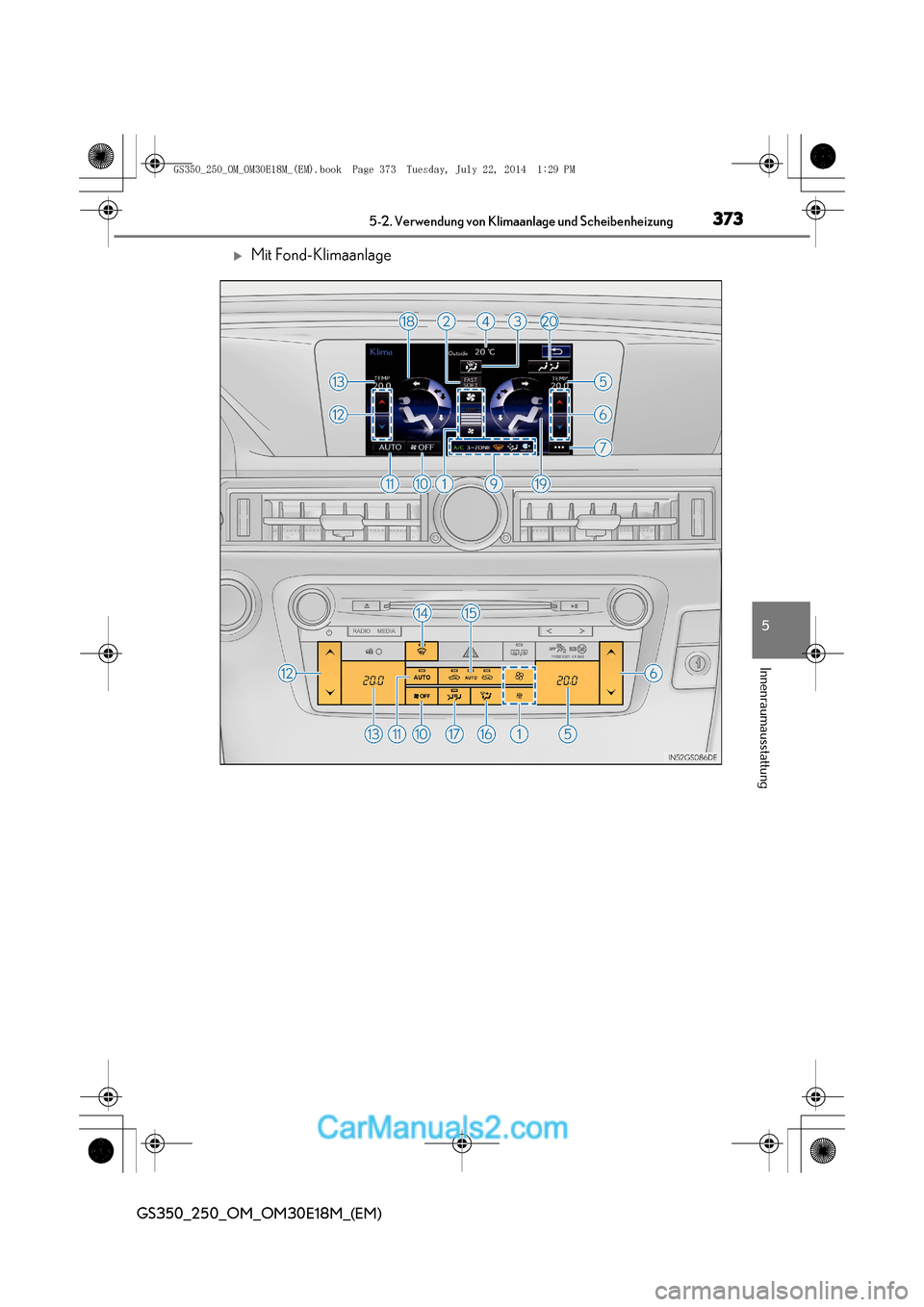

XMit Fond-Klimaanlage
GS350_250_OM_OM30E18M_(EM).book Page 373 Tuesday, July 22, 2014 1:29 PM

3745-2. Verwendung von Klimaanlage und Scheibenheizung
GS350_250_OM_OM30E18M_(EM)

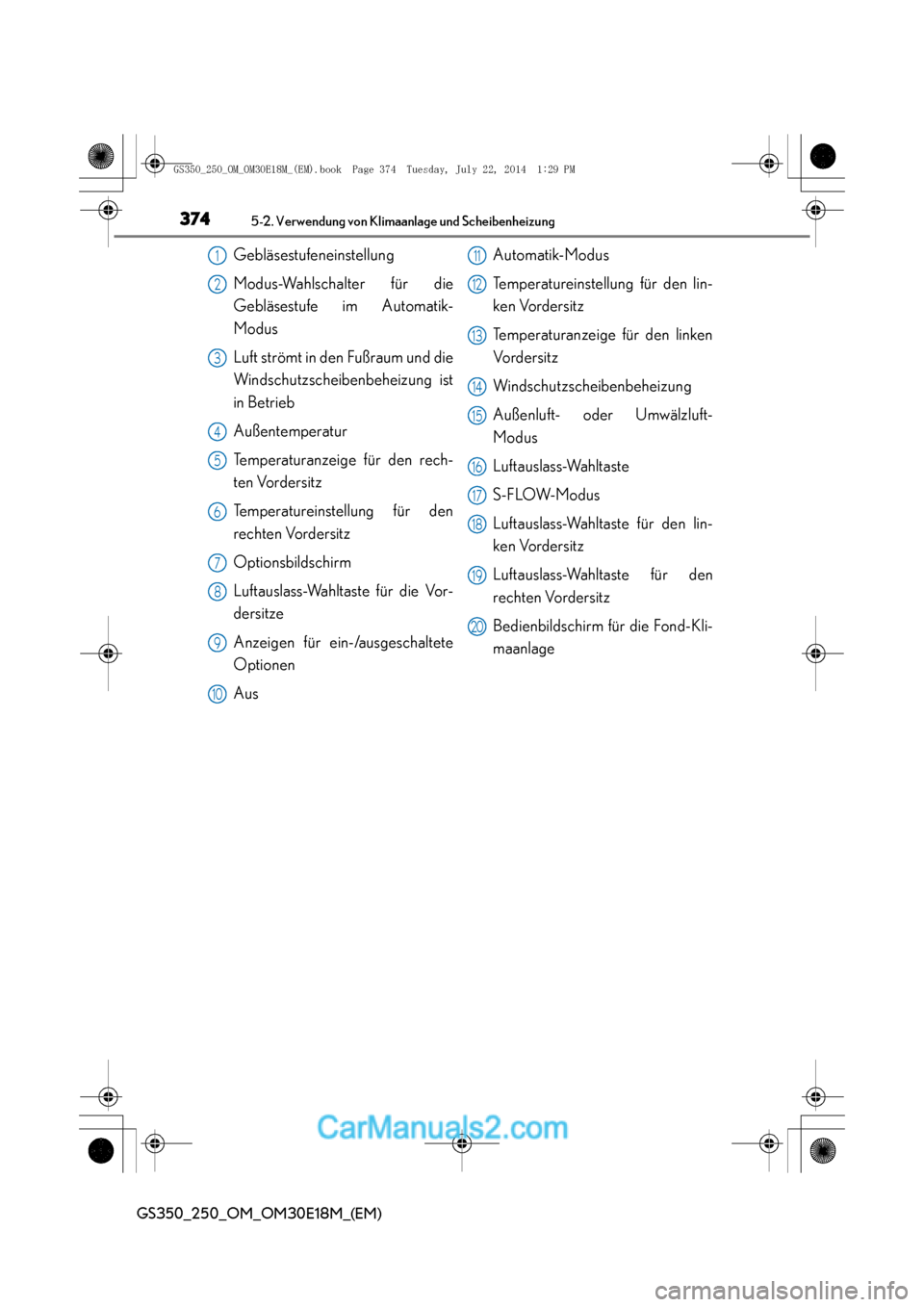

Gebläsestufeneinstellung
Modus-Wahlschalter für die
Gebläsestufe im Automatik-
Modus
Luft strömt in den Fußraum und die
Windschutzscheibenbeheizung ist
in Betrieb
Außentemperatur
Temperaturanzeige für den rech-
ten Vordersitz
Temperatureinstellung für den
rechten Vordersitz
Optionsbildschirm
Luftauslass-Wahltaste für die Vor-
dersitze
Anzeigen für ein-/ausgeschaltete
Optionen
AusAutomatik-Modus
Temperatureinstellung für den lin-
ken Vordersitz
Temperaturanzeige für den linken
Vo r d e r s i t z
Windschutzscheibenbeheizung
Außenluft- oder Umwälzluft-
Modus
Luftauslass-Wahltaste
S-FLOW-Modus
Luftauslass-Wahltaste für den lin-
ken Vordersitz
Luftauslass-Wahltaste für den
rechten Vordersitz
Bedienbildschirm für die Fond-Kli-
maanlage1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
GS350_250_OM_OM30E18M_(EM).book Page 374 Tuesday, July 22, 20
14 1:29 PM

3755-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_250_OM_OM30E18M_(EM)

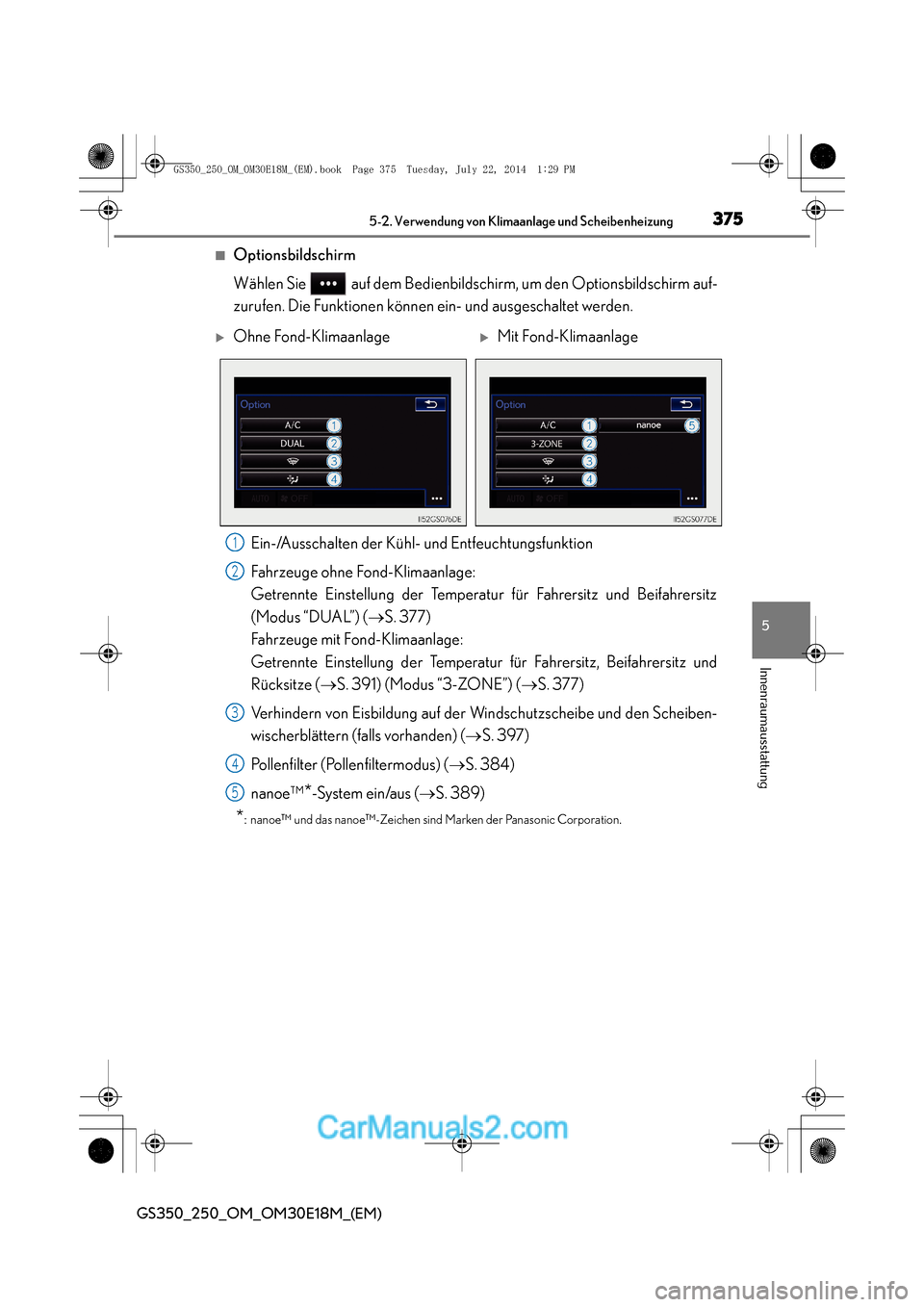

■Optionsbildschirm
Wählen Sie auf dem Bedienbildschirm, um den Optionsbildschirm auf-
zurufen. Die Funktionen können ein- und ausgeschaltet werden.Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Fahrzeuge ohne Fond-Klimaanlage:
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz
(Modus “DUAL”) ( →S. 377)
Fahrzeuge mit Fond-Klimaanlage:
Getrennte Einstellung der Temperatur für Fahrersitz, Beifahrersitz und
Rücksitze ( →S. 391) (Modus “3-ZONE”) ( →S. 377)
Verhindern von Eisbildung auf der Windschutzscheibe und den Scheiben-
wischerblättern (falls vorhanden) ( →S. 397)
Pollenfilter (Pollenfiltermodus) ( →S. 384)
nanoe™
*-System ein/aus ( →S. 389)
*: nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corporation.
XOhne Fond-KlimaanlageXMit Fond-Klimaanlage
1
2
3
4
5
GS350_250_OM_OM30E18M_(EM).book Page 375 Tuesday, July 22, 20 14 1:29 PM

3765-2. Verwendung von Klimaanlage und Scheibenheizung
GS350_250_OM_OM30E18M_(EM)

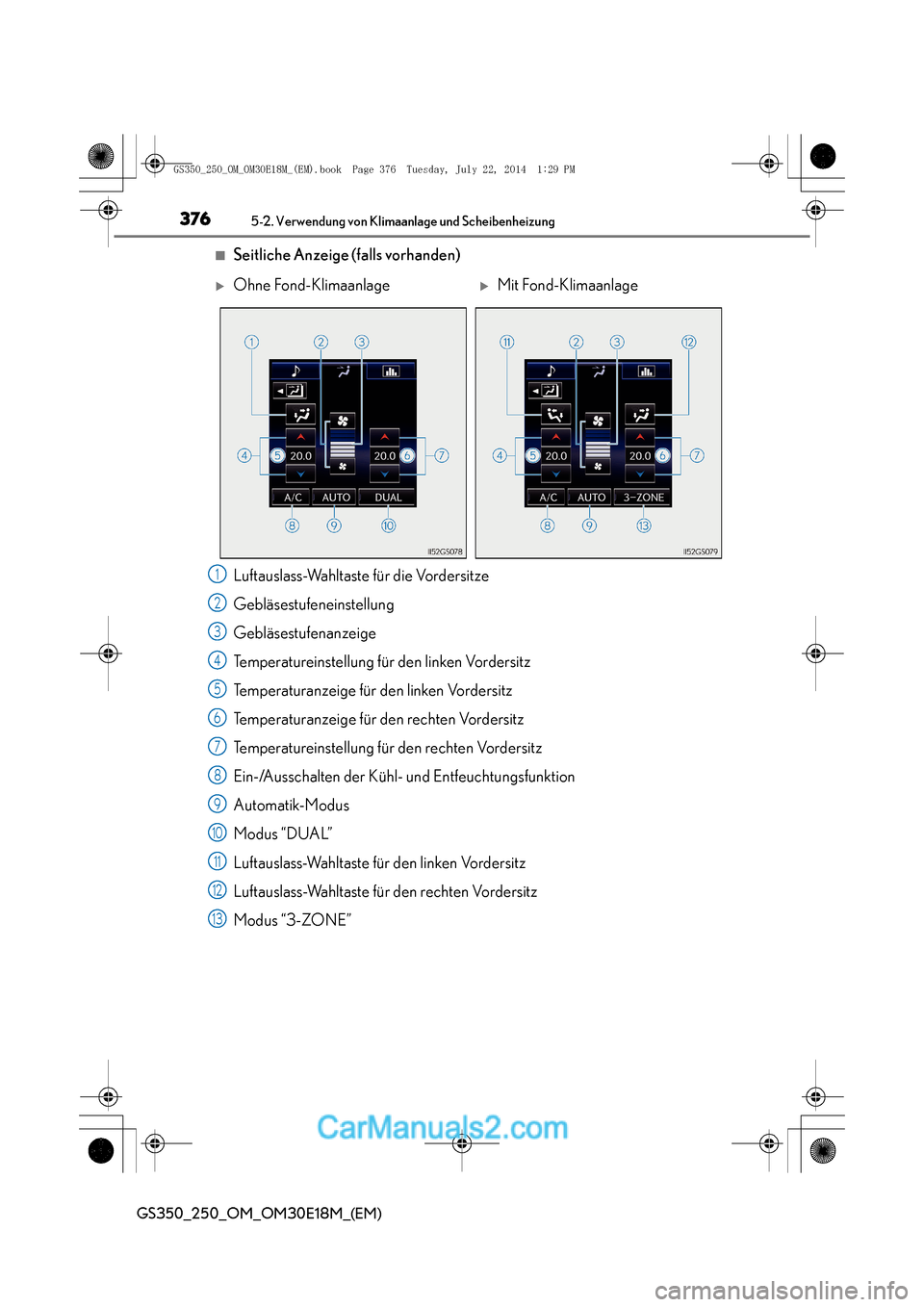

■Seitliche Anzeige (falls vorhanden)
Luftauslass-Wahltaste für die Vordersitze
Gebläsestufeneinstellung
Gebläsestufenanzeige
Temperatureinstellung für den linken Vordersitz
Temperaturanzeige für den linken Vordersitz
Temperaturanzeige für den rechten Vordersitz
Temperatureinstellung für den rechten Vordersitz
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Automatik-Modus
Modus “DUAL”
Luftauslass-Wahltaste für den linken Vordersitz
Luftauslass-Wahltaste für den rechten Vordersitz
Modus “3-ZONE”
XOhne Fond-KlimaanlageXMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
11
12
13
GS350_250_OM_OM30E18M_(EM).book Page 376 Tuesday, July 22, 2014 1:29 PM

3775-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_250_OM_OM30E18M_(EM)

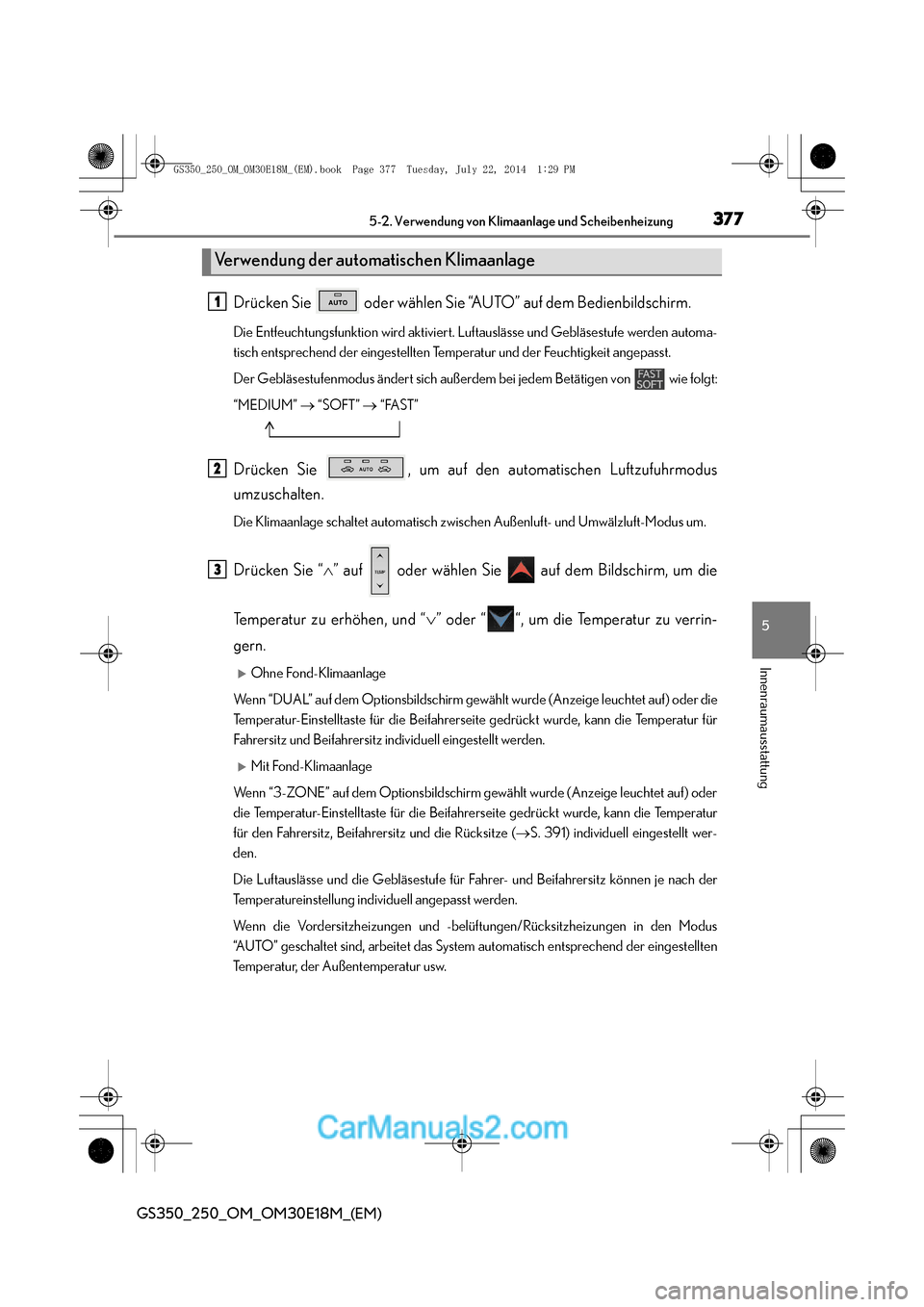

Drücken Sie oder wählen Sie “AUTO” auf dem Bedienbildschirm.
Die Entfeuchtungsfunktion wird aktiviert. Luftauslässe und Gebläsestufe werden automa-
tisch entsprechend der eingestellten Temperatur und der Feuchtigkeit angepasst.
Der Gebläsestufenmodus ändert sich außerdem bei jedem Betätigen von wie folgt:
“MEDIUM” → “SOFT” → “FAST”
Drücken Sie , um auf den automatischen Luftzufuhrmodus
umzuschalten.
Die Klimaanlage schaltet automatisch zwischen Außenluft- und Umwälzluft-Modus um.
Drücken Sie “ ∧” auf oder wählen Sie auf dem Bildschirm, um die
Temperatur zu erhöhen, und “ ∨” oder “ “, um die Temperatur zu verrin-
gern.
XOhne Fond-Klimaanlage
Wenn “DUAL” auf dem Optionsbildschirm gewählt wurde (Anzeige leuchtet auf) oder die
Temperatur-Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur für
Fahrersitz und Beifahrersitz individuell eingestellt werden.
XMit Fond-Klimaanlage
Wenn “3-ZONE” auf dem Optionsbildschirm gewählt wurde (Anzeige leuchtet auf) oder
die Temperatur-Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur
für den Fahrersitz, Beifahrersitz und die Rücksitze ( →S. 391) individuell eingestellt wer-
den.
Die Luftauslässe und die Gebläsestufe für Fahrer- und Beifahrersitz können je nach der
Temperatureinstellung individuell angepasst werden.
Wenn die Vordersitzheizungen und -belüftungen/Rücksitzheizungen in den Modus
“AUTO” geschaltet sind, arbeitet das System automatisch entsprechend der eingestellten
Temperatur, der Außentemperatur usw.
Verwendung der automatischen Klimaanlage
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 377 Tuesday, July 22, 20 14 1:29 PM

3785-2. Verwendung von Klimaanlage und Scheibenheizung
GS350_250_OM_OM30E18M_(EM)

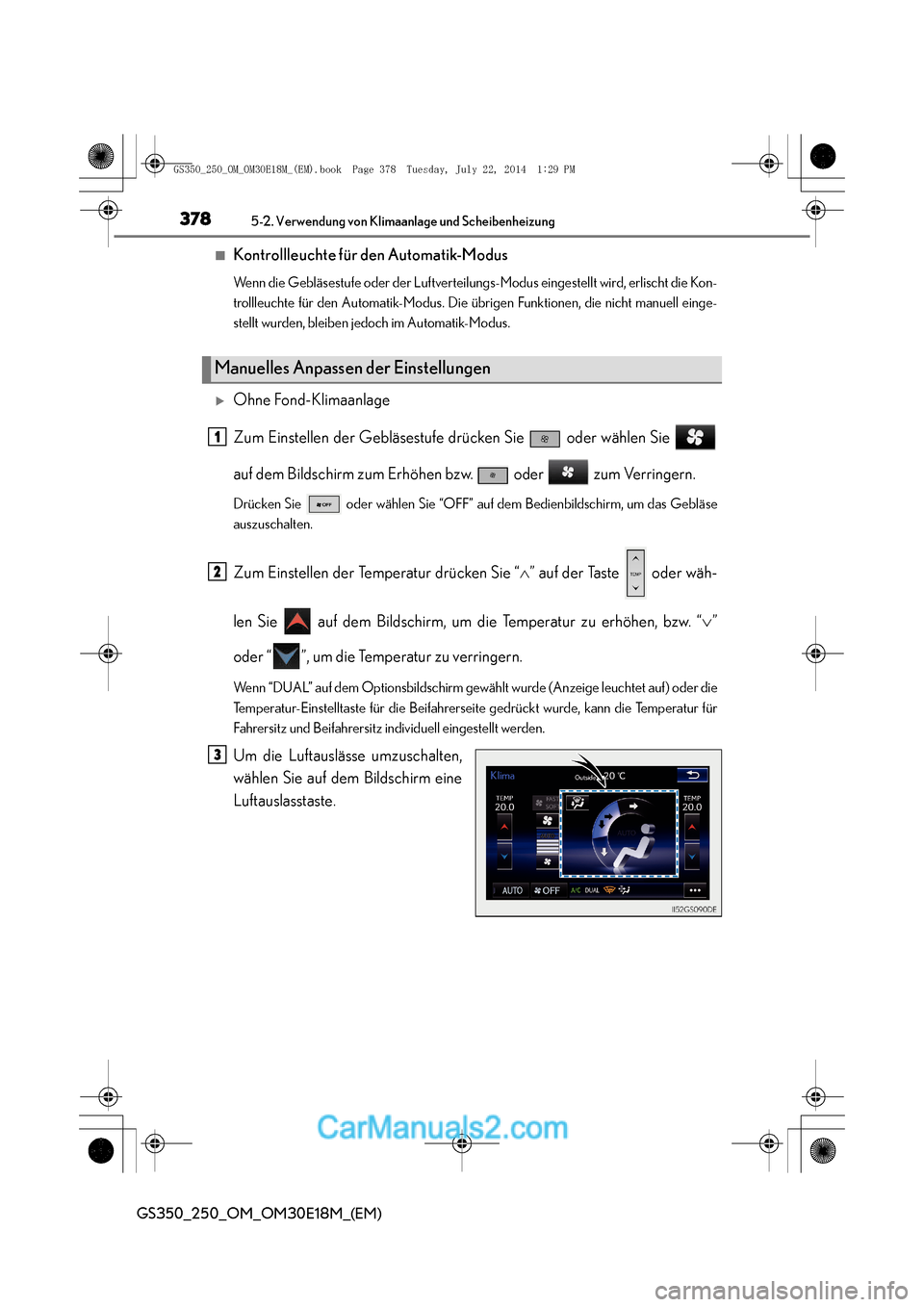

■Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird, erlischt die Kon-
trollleuchte für den Automatik-Modus. Die übrigen Funktionen, die nicht manuell einge-
stellt wurden, bleiben jedoch im Automatik-Modus.
XOhne Fond-Klimaanlage
Zum Einstellen der Gebläsestufe drücken Sie oder wählen Sie
auf dem Bildschirm zum Erhöhen bzw. oder zum Verringern.
Drücken Sie oder wählen Sie “OFF” auf dem Bedienbildschirm, um das Gebläse
auszuschalten.
Zum Einstellen der Temperatur drücken Sie “∧” auf der Taste oder wäh-
len Sie auf dem Bildschirm, um die Temperatur zu erhöhen, bzw. “ ∨”
oder “ ”, um die Temperatur zu verringern.
Wenn “DUAL” auf dem Optionsbildschirm gewählt wurde (Anzeige leuchtet auf) oder die
Temperatur-Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur für
Fahrersitz und Beifahrersitz individuell eingestellt werden.
Um die Luftauslässe umzuschalten,
wählen Sie auf dem Bildschirm eine
Luftauslasstaste.
Manuelles Anpassen der Einstellungen
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 378 Tuesday, July 22, 20 14 1:29 PM

3795-2. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_250_OM_OM30E18M_(EM)

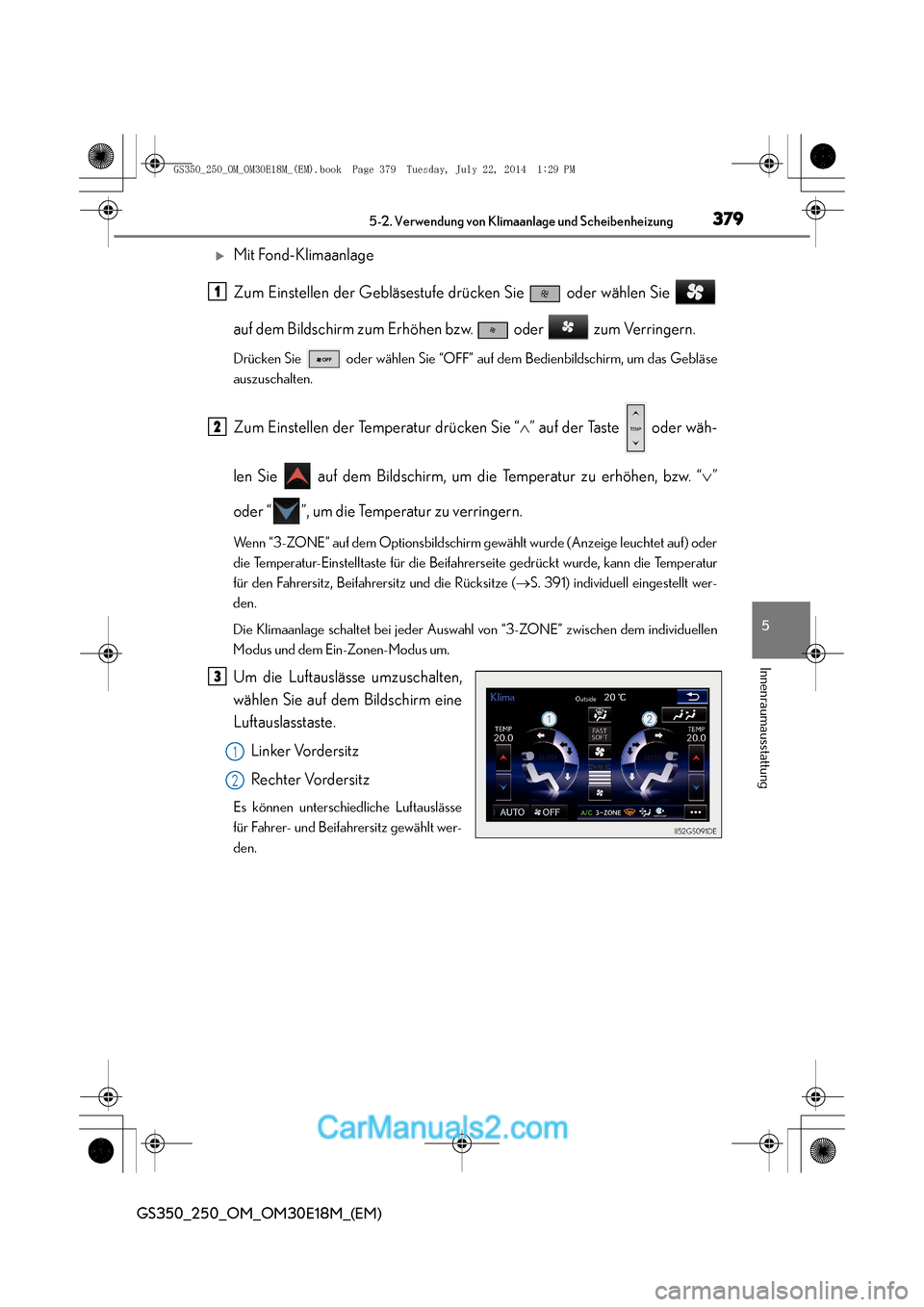

XMit Fond-Klimaanlage
Zum Einstellen der Gebläsestufe drücken Sie oder wählen Sie
auf dem Bildschirm zum Erhöhen bzw. oder zum Verringern.
Drücken Sie oder wählen Sie “OFF” auf dem Bedienbildschirm, um das Gebläse
auszuschalten.
Zum Einstellen der Temperatur drücken Sie “∧” auf der Taste oder wäh-
len Sie auf dem Bildschirm, um die Temperatur zu erhöhen, bzw. “ ∨”
oder “ ”, um die Temperatur zu verringern.
Wenn “3-ZONE” auf dem Optionsbildschirm gewählt wurde (Anzeige leuchtet auf) oder
die Temperatur-Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur
für den Fahrersitz, Beifahrersitz und die Rücksitze ( →S. 391) individuell eingestellt wer-
den.
Die Klimaanlage schaltet bei jeder Auswahl von “3-ZONE” zwischen dem individuellen
Modus und dem Ein-Zonen-Modus um.
Um die Luftauslässe umzuschalten,
wählen Sie auf dem Bildschirm eine
Luftauslasstaste.
Linker Vordersitz
Rechter Vordersitz
Es können unterschiedliche Luftauslässe
für Fahrer- und Beifahrersitz gewählt wer-
den.
1
2
3
1
2
GS350_250_OM_OM30E18M_(EM).book Page 379 Tuesday, July 22, 20 14 1:29 PM

3805-2. Verwendung von Klimaanlage und Scheibenheizung
GS350_250_OM_OM30E18M_(EM)

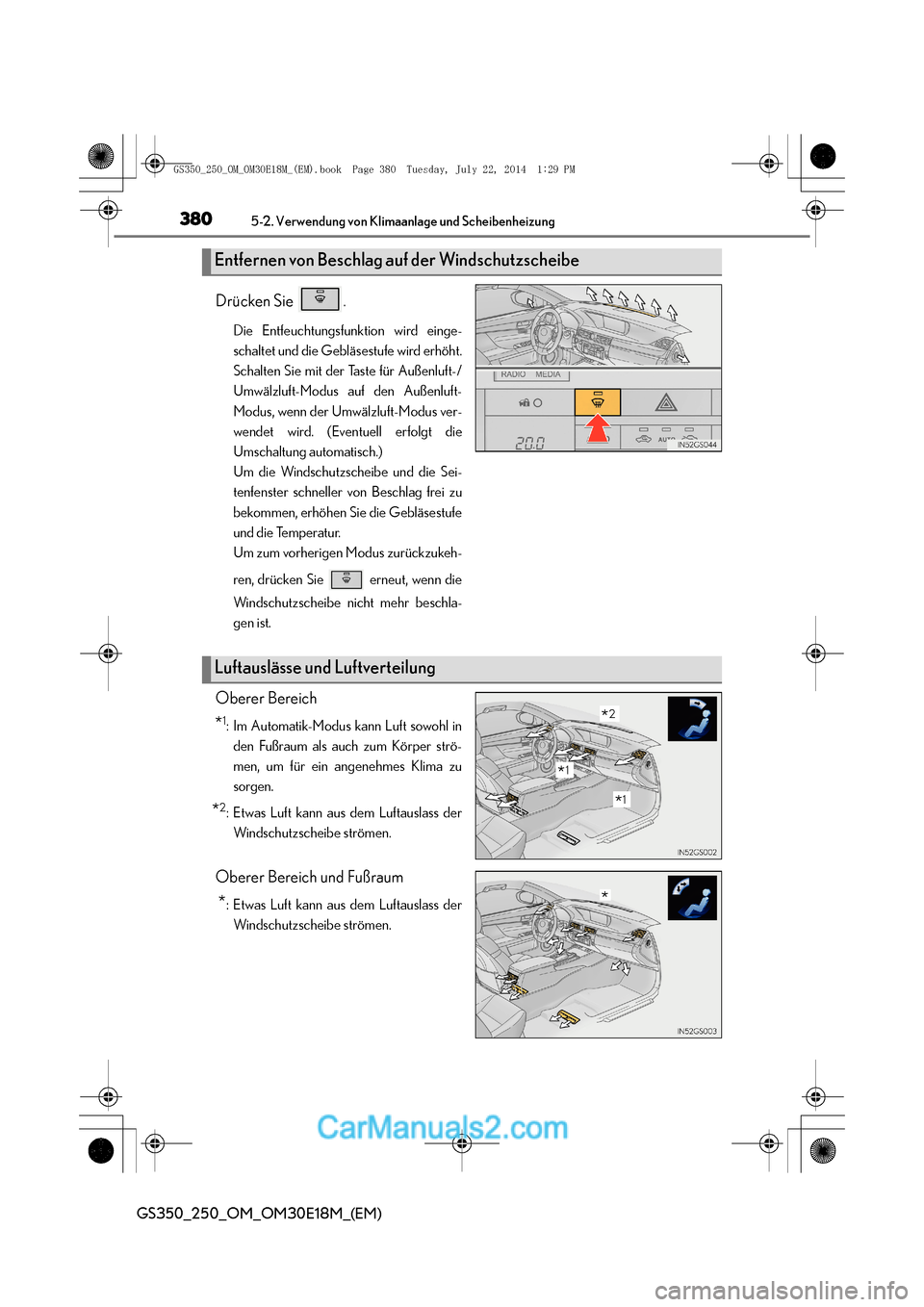

Drücken Sie .
Die Entfeuchtungsfunktion wird einge-
schaltet und die Gebläsestufe wird erhöht.
Schalten Sie mit der Taste für Außenluft-/
Umwälzluft-Modus auf den Außenluft-
Modus, wenn der Umwälzluft-Modus ver-
wendet wird. (Eventuell erfolgt die
Umschaltung automatisch.)
Um die Windschutzscheibe und die Sei-
tenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe
und die Temperatur.
Um zum vorherigen Modus zurückzukeh-
ren, drücken Sie
erneut, wenn die
Windschutzscheibe nicht mehr beschla-
gen ist.
Oberer Bereich
*1: Im Automatik-Modus kann Luft sowohl in den Fußraum als auch zum Körper strö-
men, um für ein angenehmes Klima zu
sorgen.
*2: Etwas Luft kann aus dem Luftauslass derWindschutzscheibe strömen.
Oberer Bereich und Fußraum
*: Etwas Luft kann aus dem Luftauslass der
Windschutzscheibe strömen.
Entfernen von Beschlag auf der Windschutzscheibe
Luftauslässe und Luftverteilung
*1
*1
*2
*
