Lexus GS300h 2016 Omistajan käsikirja (in Finnish)

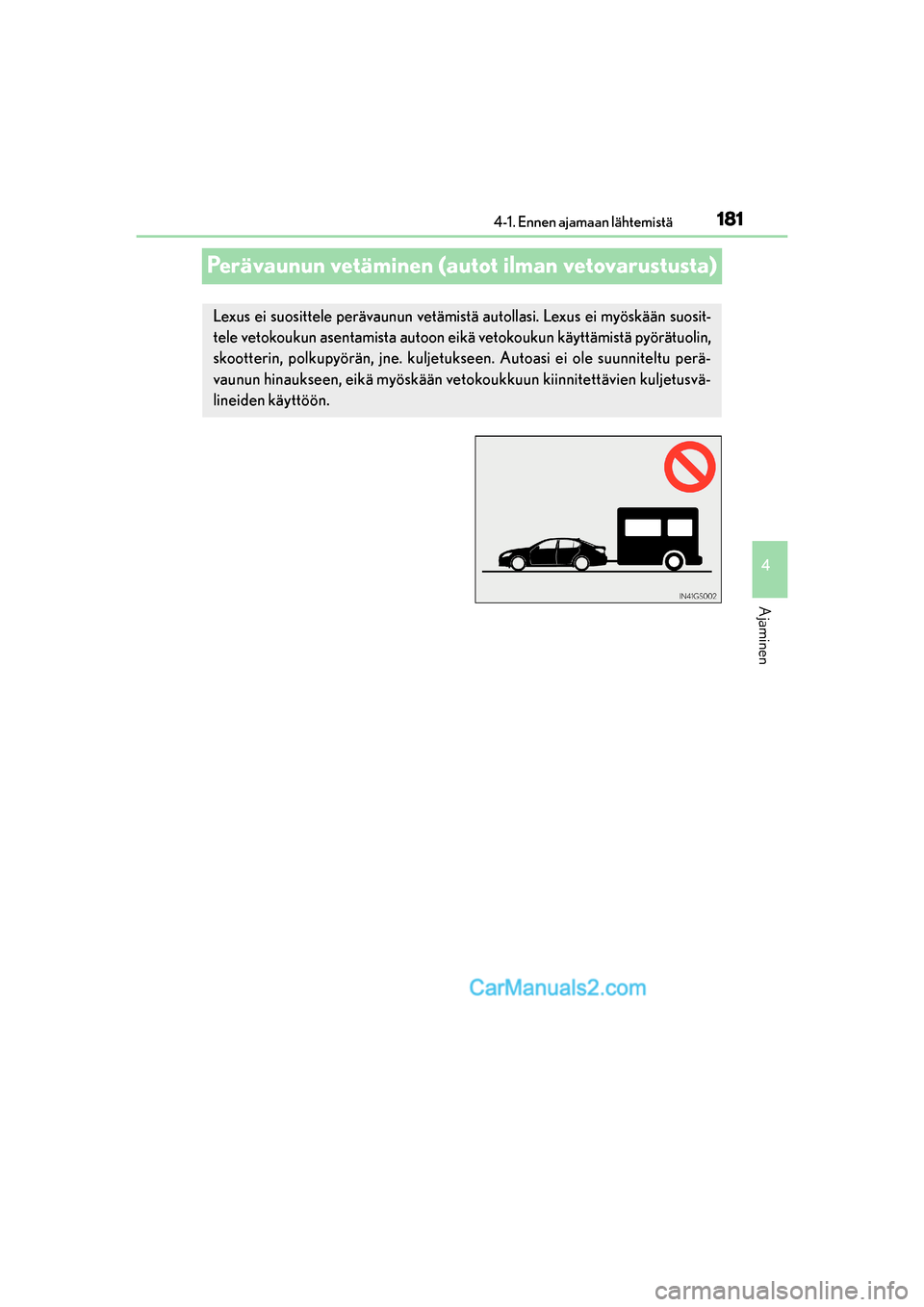

181
4 4-1. Ennen ajamaan lähtemistä
Ajaminen
OM30F00FI
Perävaunun vetäminen (autot ilman vetovarustusta)
Lexus ei suosittele perävaunun vetämistä autollasi. Lexus ei myöskään suosit-
tele vetokoukun asentamista autoon eikä vetokoukun käyttämistä pyörätuolin,
skootterin, polkupyörän, jne. kuljetukseen. Autoasi ei ole suunniteltu perä-
vaunun hinaukseen, eikä myöskään vetokoukkuun kiinnitettävien kuljetusvä-
lineiden käyttöön.
OM30F00FI.book Page 181 Monday, February 6, 2017 12:40 PM

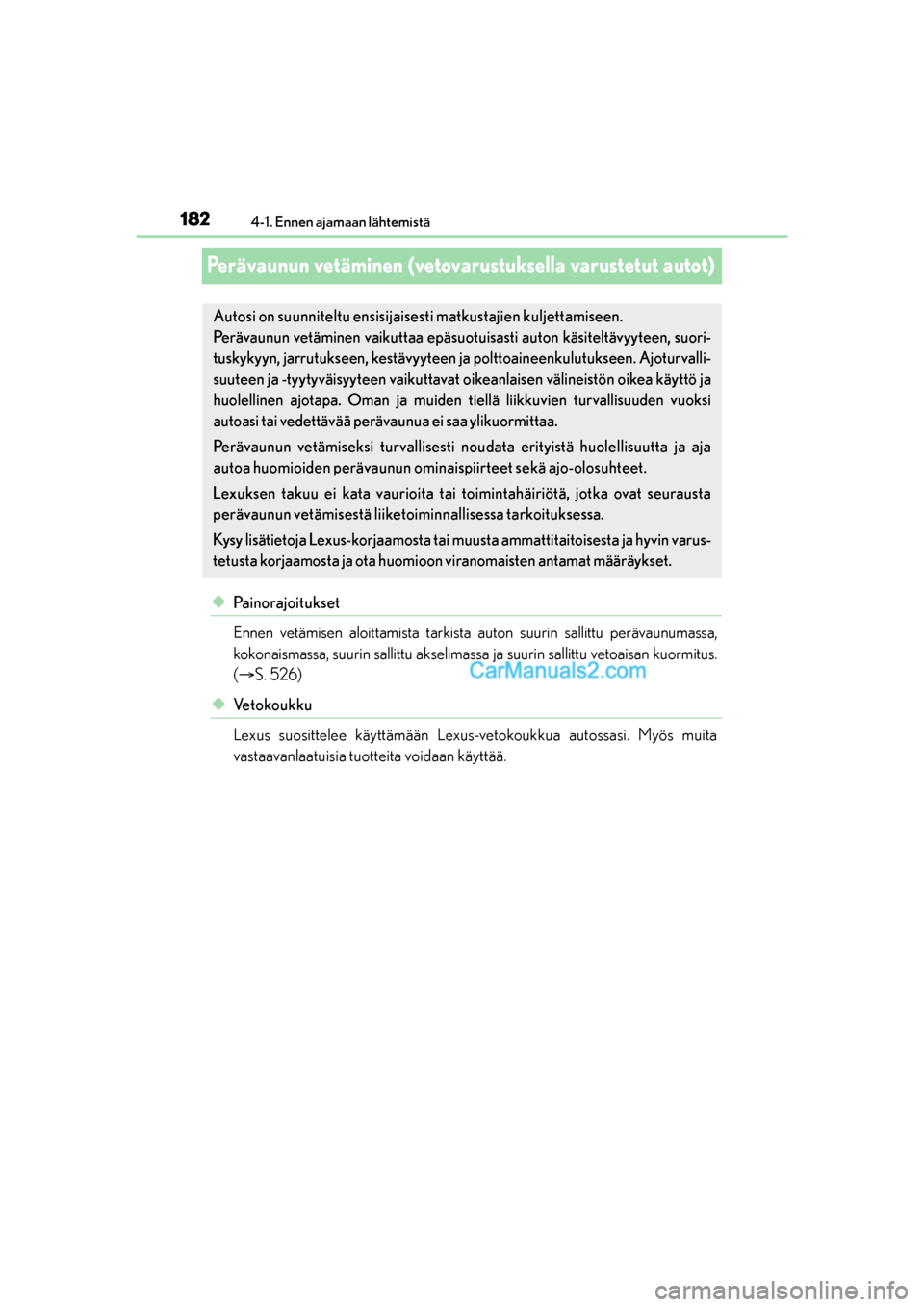

1824-1. Ennen ajamaan lähtemistä
OM30F00FI
Perävaunun vetäminen (vetovarustuksella varustetut autot)
uPainorajoitukset
Ennen vetämisen aloittamista tarkista auton suurin sallittu perävaunumassa,
kokonaismassa, suurin sallittu akselimassa ja suurin sallittu vetoaisan kuormitus.
(S. 526)
uVetokoukku
Lexus suosittelee käyttämään Lexus-vetokoukkua autossasi. Myös muita
vastaavanlaatuisia tuotteita voidaan käyttää.
Autosi on suunniteltu ensisijaisesti matkustajien kuljettamiseen.
Perävaunun vetäminen vaikuttaa epäsuotuisasti auton käsiteltävyyteen, suori-
tuskykyyn, jarrutukseen, kestävyyteen ja polttoaineenkulutukseen. Ajoturvalli-
suuteen ja -tyytyväisyyteen vaikuttavat oikeanlaisen välineistön oikea käyttö ja
huolellinen ajotapa. Oman ja muiden tiellä liikkuvien turvallisuuden vuoksi
autoasi tai vedettävää perävaunua ei saa ylikuormittaa.
Perävaunun vetämiseksi turvallisesti noudata erityistä huolellisuutta ja aja
autoa huomioiden perävaunun ominaispiirteet sekä ajo-olosuhteet.
Lexuksen takuu ei kata vaurioita tai toimintahäiriötä, jotka ovat seurausta
perävaunun vetämisestä liiketoiminnallisessa tarkoituksessa.
Kysy lisätietoja Lexus-korjaamosta tai muusta ammattitaitoisesta ja hyvin varus-
tetusta korjaamosta ja ota huomioon viranomaisten antamat määräykset.
OM30F00FI.book Page 182 Monday, February 6, 2017 12:40 PM

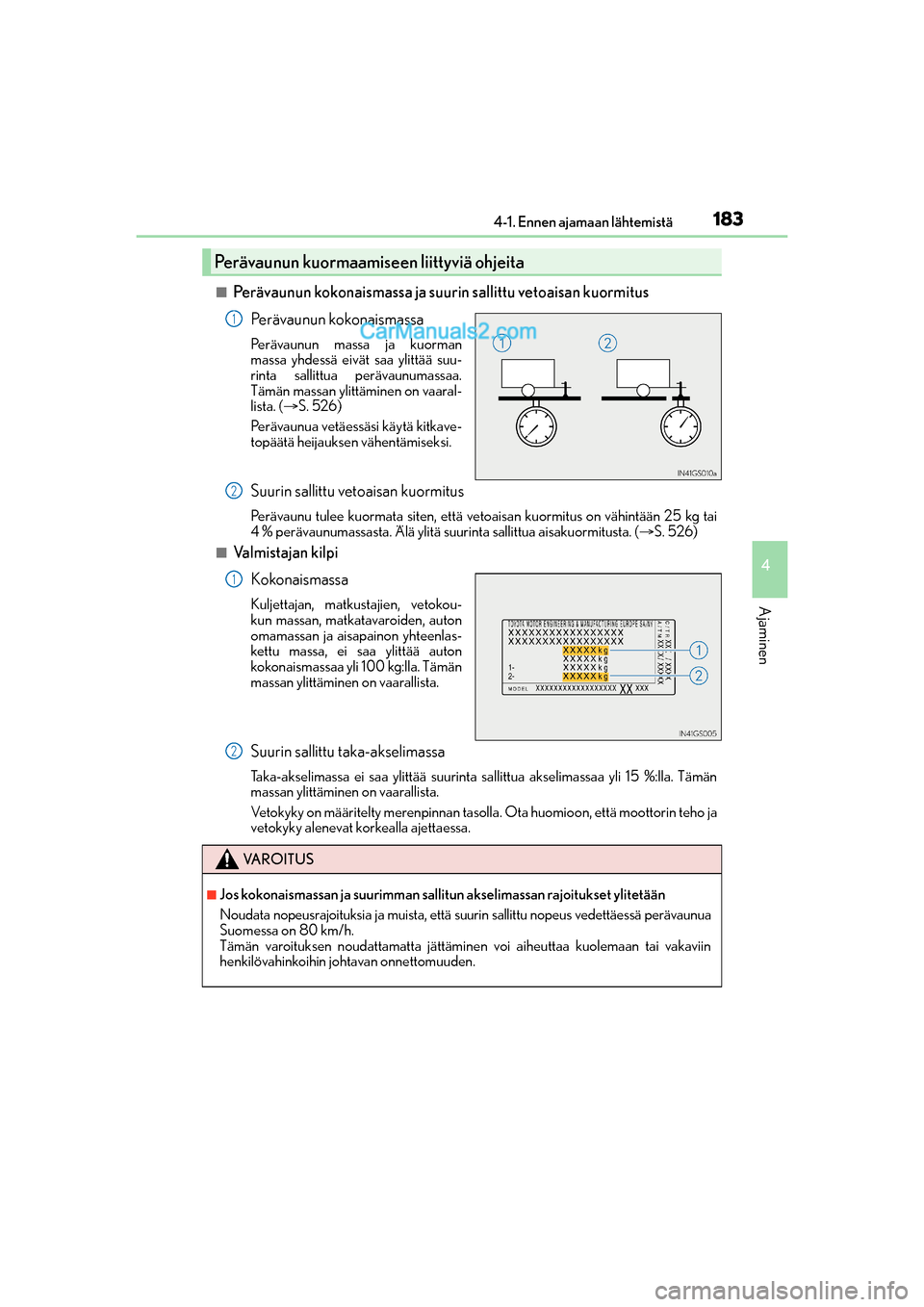

1834-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM30F00FI
nPerävaunun kokonaismassa ja suurin sallittu vetoaisan kuormitus
Perävaunun kokonaismassa
Perävaunun massa ja kuorman
massa yhdessä eivät saa ylittää suu-
rinta sallittua perävaunumassaa.
Tämän massan ylittäminen on vaaral-
lista. (S. 526)
Perävaunua vetäessäsi käytä kitkave-
topäätä heijauksen vähentämiseksi.
Suurin sallittu vetoaisan kuormitus
Perävaunu tulee kuormata siten, että vetoaisan kuormitus on vähintään 25 kg tai
4 % perävaunumassasta. Älä ylitä suurinta sallittua aisakuormitusta. (S. 526)
nValmistajan kilpi
Kokonaismassa
Kuljettajan, matkustajien, vetokou-
kun massan, matkatavaroiden, auton
omamassan ja aisapainon yhteenlas-
kettu massa, ei saa ylittää auton
kokonaismassaa yli 100 kg:lla. Tämän
massan ylittäminen on vaarallista.
Suurin sallittu taka-akselimassa
Taka-akselimassa ei saa ylittää suurinta sallittua akselimassaa yli 15 %:lla. Tämän
massan ylittäminen on vaarallista.
Vetokyky on määritelty merenpinnan tasolla. Ota huomioon, että moottorin teho ja
vetokyky alenevat korkealla ajettaessa.
Perävaunun kuormaamiseen liittyviä ohjeita
1
2
1
VA R O I T U S
nJos kokonaismassan ja suurimman sallitun akselimassan rajoitukset ylitetään
Noudata nopeusrajoituksia ja muista, että suurin sallittu nopeus vedettäessä perävaunua
Suomessa on 80 km/h.
Tämän varoituksen noudattamatta jättäminen voi aiheuttaa kuolemaan tai vakaviin
henkilövahinkoihin johtavan onnettomuuden.
2
OM30F00FI.book Page 183 Monday, February 6, 2017 12:40 PM

1844-1. Ennen ajamaan lähtemistä
OM30F00FI

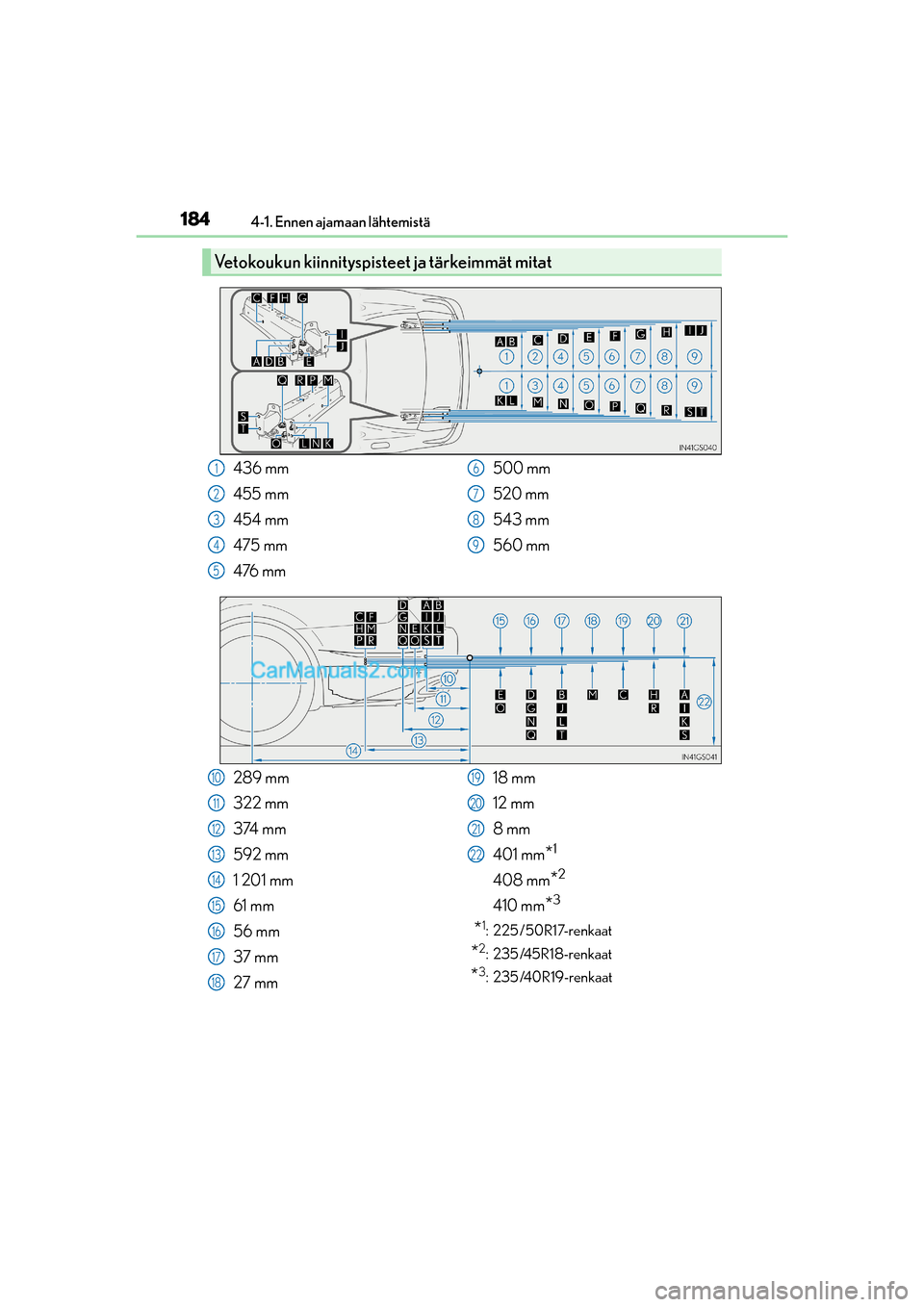

Vetokoukun kiinnityspisteet ja tärkeimmät mitat
436 mm
455 mm
454 mm
475 mm
476 mm500 mm
520 mm
543 mm
560 mm1
2
3
4
5
6
7
8
9
289 mm
322 mm
374 mm
592 mm
1 201 mm
61 mm
56 mm
37 mm
27 mm18 mm
12 mm
8 mm
401 mm
*1
408 mm*2
410 mm*3
*1: 225/50R17-renkaat
*2:235/45R18-renkaat
*3:235/40R19-renkaat
10
11
12
13
14
15
16
17
18
19
20
21
22
OM30F00FI.book Page 184 Monday, February 6, 2017 12:40 PM

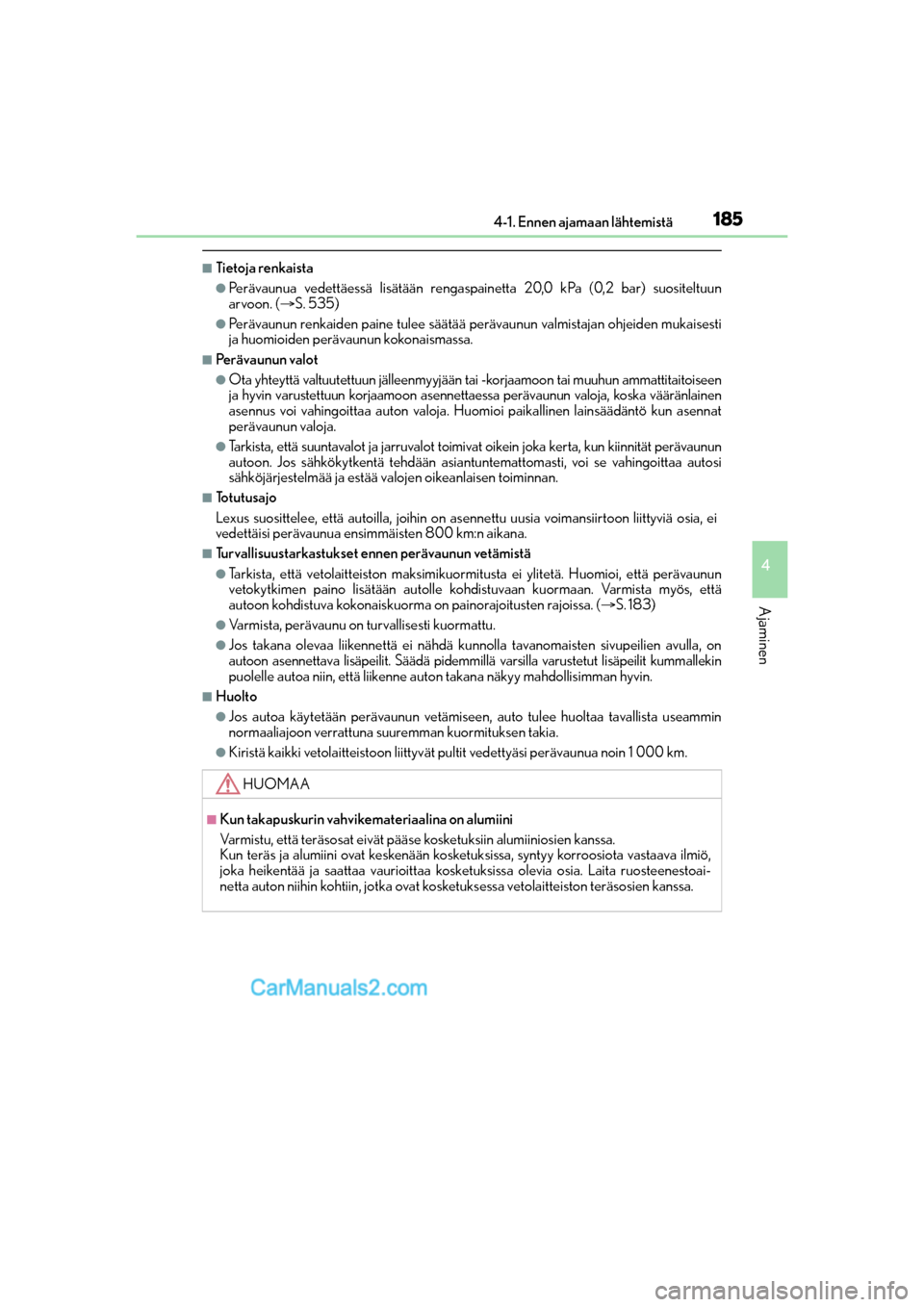

1854-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM30F00FI
nTietoja renkaista
lPerävaunua vedettäessä lisätään rengaspainetta 20,0 kPa (0,2 bar) suositeltuun
arvoon. (S. 535)
lPerävaunun renkaiden paine tulee säätää perävaunun valmistajan ohjeiden mukaisesti
ja huomioiden perävaunun kokonaismassa.
nPerävaunun valot
lOta yhteyttä valtuutettuun jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon asennettaessa perävaunun valoja, koska vääränlainen
asennus voi vahingoittaa auton valoja. Huomioi paikallinen lainsäädäntö kun asennat
perävaunun valoja.
lTarkista, että suuntavalot ja jarruvalot toimivat oikein joka kerta, kun kiinnität perävaunun
autoon. Jos sähkökytkentä tehdään asiantuntemattomasti, voi se vahingoittaa autosi
sähköjärjestelmää ja estää valojen oikeanlaisen toiminnan.
nTo t u t u s a j o
Lexus suosittelee, että autoilla, joihin on asennettu uusia voimansiirtoon liittyviä osia, ei
vedettäisi perävaunua ensimmäisten 800 km:n aikana.
nTurvallisuustarkastukset ennen perävaunun vetämistä
lTarkista, että vetolaitteiston maksimikuormitusta ei ylitetä. Huomioi, että perävaunun
vetokytkimen paino lisätään autolle kohdistuvaan kuormaan. Varmista myös, että
autoon kohdistuva kokonaiskuorma on painorajoitusten rajoissa. (S. 183)
lVarmista, perävaunu on turvallisesti kuormattu.
lJos takana olevaa liikennettä ei nähdä kunnolla tavanomaisten sivupeilien avulla, on
autoon asennettava lisäpeilit. Säädä pidemmillä varsilla varustetut lisäpeilit kummallekin
puolelle autoa niin, että liikenne auton takana näkyy mahdollisimman hyvin.
nHuolto
lJos autoa käytetään perävaunun vetämiseen, auto tulee huoltaa tavallista useammin
normaaliajoon verrattuna suuremman kuormituksen takia.
lKiristä kaikki vetolaitteistoon liittyvät pultit vedettyäsi perävaunua noin 1 000 km.
HUOMAA
nKun takapuskurin vahvikemateriaalina on alumiini
Varmistu, että teräsosat eivät pääse kosketuksiin alumiiniosien kanssa.
Kun teräs ja alumiini ovat keskenään kosketuksissa, syntyy korroosiota vastaava ilmiö,
joka heikentää ja saattaa vaurioittaa kosketuksissa olevia osia. Laita ruosteenestoai-
netta auton niihin kohtiin, jotka ovat kosketuksessa vetolaitteiston teräsosien kanssa.
OM30F00FI.book Page 185 Monday, February 6, 2017 12:40 PM

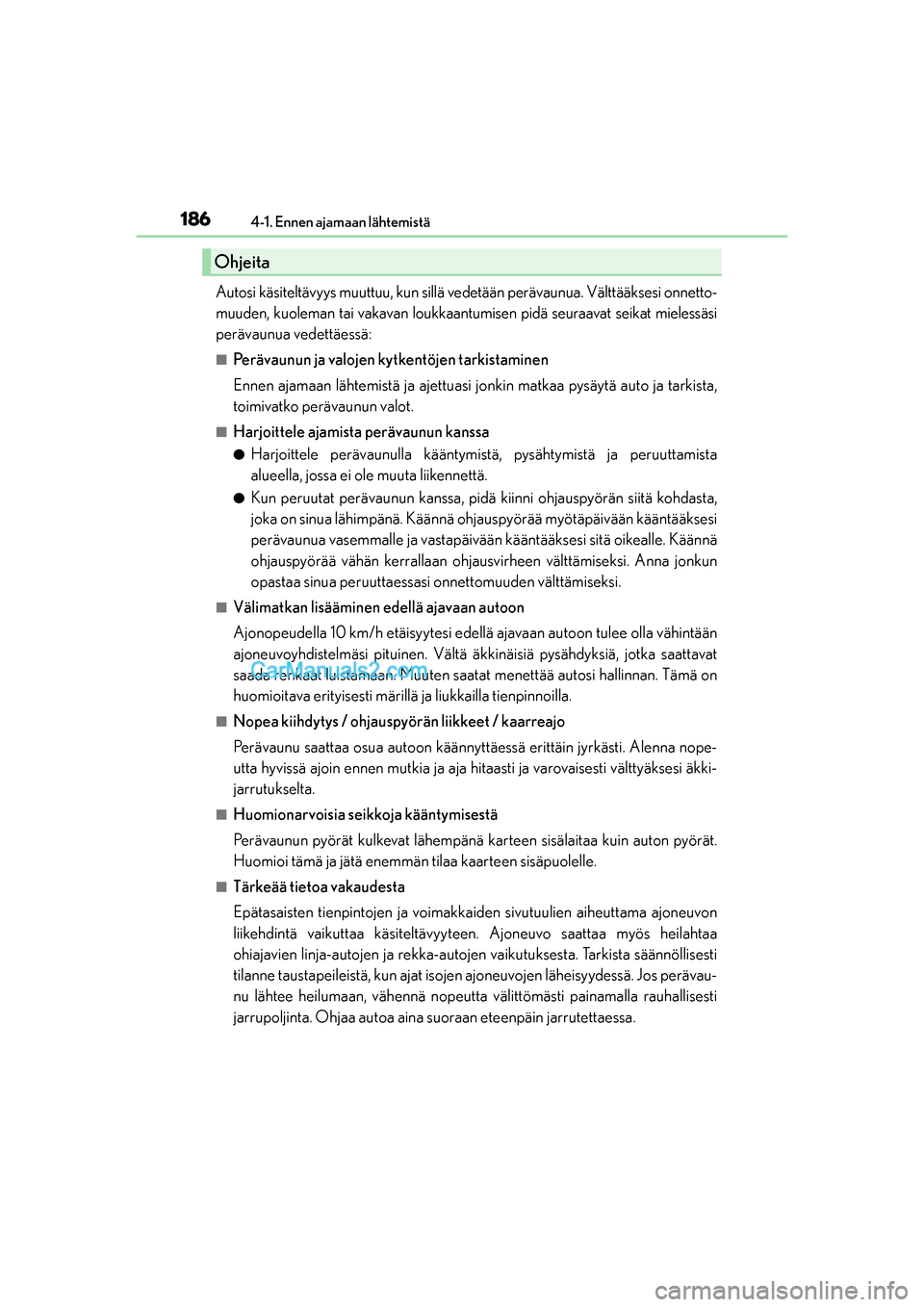

1864-1. Ennen ajamaan lähtemistä
OM30F00FI
Autosi käsiteltävyys muuttuu, kun sillä vedetään perävaunua. Välttääksesi onnetto-
muuden, kuoleman tai vakavan loukkaantumisen pidä seuraavat seikat mielessäsi
perävaunua vedettäessä:
nPerävaunun ja valojen kytkentöjen tarkistaminen
Ennen ajamaan lähtemistä ja ajettuasi jonkin matkaa pysäytä auto ja tarkista,
toimivatko perävaunun valot.
nHarjoittele ajamista perävaunun kanssa
lHarjoittele perävaunulla kääntymistä, pysähtymistä ja peruuttamista
alueella, jossa ei ole muuta liikennettä.
lKun peruutat perävaunun kanssa, pidä kiinni ohjauspyörän siitä kohdasta,
joka on sinua lähimpänä. Käännä ohjauspyörää myötäpäivään kääntääksesi
perävaunua vasemmalle ja vastapäivään kääntääksesi sitä oikealle. Käännä
ohjauspyörää vähän kerrallaan ohjausvirheen välttämiseksi. Anna jonkun
opastaa sinua peruuttaessasi onnettomuuden välttämiseksi.
nVälimatkan lisääminen edellä ajavaan autoon
Ajonopeudella 10 km/h etäisyytesi edellä ajavaan autoon tulee olla vähintään
ajoneuvoyhdistelmäsi pituinen. Vältä äkkinäisiä pysähdyksiä, jotka saattavat
saada renkaat luistamaan. Muuten saatat menettää autosi hallinnan. Tämä on
huomioitava erityisesti märillä ja liukkailla tienpinnoilla.
nNopea kiihdytys / ohjauspyörän liikkeet / kaarreajo
Perävaunu saattaa osua autoon käännyttäessä erittäin jyrkästi. Alenna nope-
utta hyvissä ajoin ennen mutkia ja aja hitaasti ja varovaisesti välttyäksesi äkki-
jarrutukselta.
nHuomionarvoisia seikkoja kääntymisestä
Perävaunun pyörät kulkevat lähempänä karteen sisälaitaa kuin auton pyörät.
Huomioi tämä ja jätä enemmän tilaa kaarteen sisäpuolelle.
nTärkeää tietoa vakaudesta
Epätasaisten tienpintojen ja voimakkaiden sivutuulien aiheuttama ajoneuvon
liikehdintä vaikuttaa käsiteltävyyteen. Ajoneuvo saattaa myös heilahtaa
ohiajavien linja-autojen ja rekka-autojen vaikutuksesta. Tarkista säännöllisesti
tilanne taustapeileistä, kun ajat isojen ajoneuvojen läheisyydessä. Jos perävau-
nu lähtee heilumaan, vähennä nopeutta välittömästi painamalla rauhallisesti
jarrupoljinta. Ohjaa autoa aina suoraan eteenpäin jarrutettaessa.
Ohjeita
OM30F00FI.book Page 186 Monday, February 6, 2017 12:40 PM

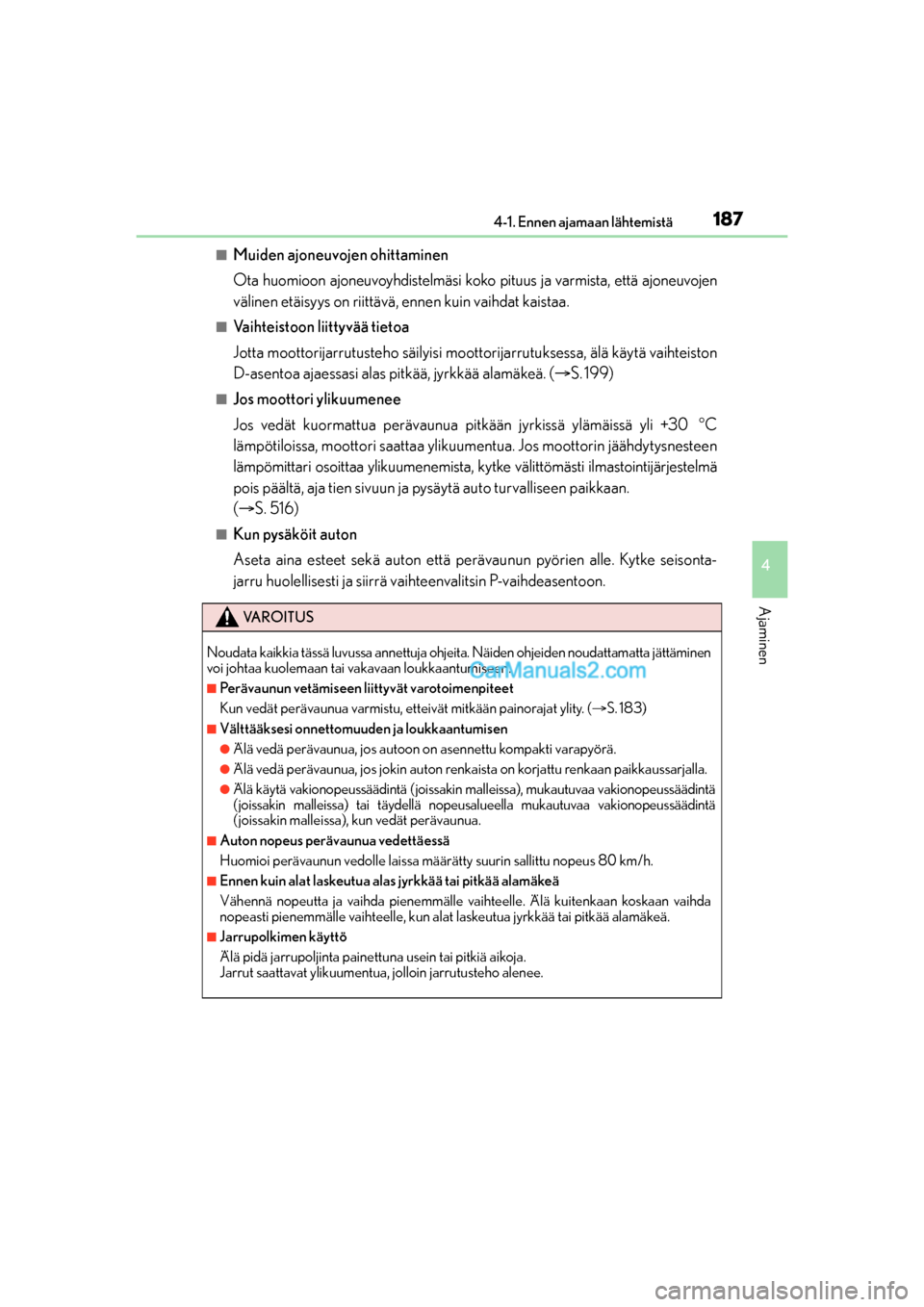

1874-1. Ennen ajamaan lähtemistä
4
Ajaminen
OM30F00FI
nMuiden ajoneuvojen ohittaminen
Ota huomioon ajoneuvoyhdistelmäsi koko pituus ja varmista, että ajoneuvojen
välinen etäisyys on riittävä, ennen kuin vaihdat kaistaa.
nVaihteistoon liittyvää tietoa
Jotta moottorijarrutusteho säilyisi moottorijarrutuksessa, älä käytä vaihteiston
D-asentoa ajaessasi alas pitkää, jyrkkää alamäkeä. (S. 199)
nJos moottori ylikuumenee
Jos vedät kuormattua perävaunua pitkään jyrkissä ylämäissä yli +30C
lämpötiloissa, moottori saattaa ylikuumentua. Jos moottorin jäähdytysnesteen
lämpömittari osoittaa ylikuumenemista, kytke välittömästi ilmastointijärjestelmä
pois päältä, aja tien sivuun ja pysäytä auto turvalliseen paikkaan.
(S. 516)
nKun pysäköit auton
Aseta aina esteet sekä auton että perävaunun pyörien alle. Kytke seisonta-
jarru huolellisesti ja siirrä vaihteenvalitsin P-vaihdeasentoon.
VA R O I T U S
Noudata kaikkia tässä luvussa annettuja ohjeita. Näiden ohjeiden noudattamatta jättäminen
voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
nPerävaunun vetämiseen liittyvät varotoimenpiteet
Kun vedät perävaunua varmistu, etteivät mitkään painorajat ylity. (S. 183)
nVälttääksesi onnettomuuden ja loukkaantumisen
lÄlä vedä perävaunua, jos autoon on asennettu kompakti varapyörä.
lÄlä vedä perävaunua, jos jokin auton renkaista on korjattu renkaan paikkaussarjalla.
lÄlä käytä vakionopeussäädintä ( joissakin malleissa), mukautuvaa vakionopeussäädintä
( joissakin malleissa) tai täydellä nopeusalueella mukautuvaa vakionopeussäädintä
( joissakin malleissa), kun vedät perävaunua.
nAuton nopeus perävaunua vedettäessä
Huomioi perävaunun vedolle laissa määrätty suurin sallittu nopeus 80 km/h.
nEnnen kuin alat laskeutua alas jyrkkää tai pitkää alamäkeä
Vähennä nopeutta ja vaihda pienemmälle vaihteelle. Älä kuitenkaan koskaan vaihda
nopeasti pienemmälle vaihteelle, kun alat laskeutua jyrkkää tai pitkää alamäkeä.
nJarrupolkimen käyttö
Älä pidä jarrupoljinta painettuna usein tai pitkiä aikoja.
Jarrut saattavat ylikuumentua, jolloin jarrutusteho alenee.
OM30F00FI.book Page 187 Monday, February 6, 2017 12:40 PM

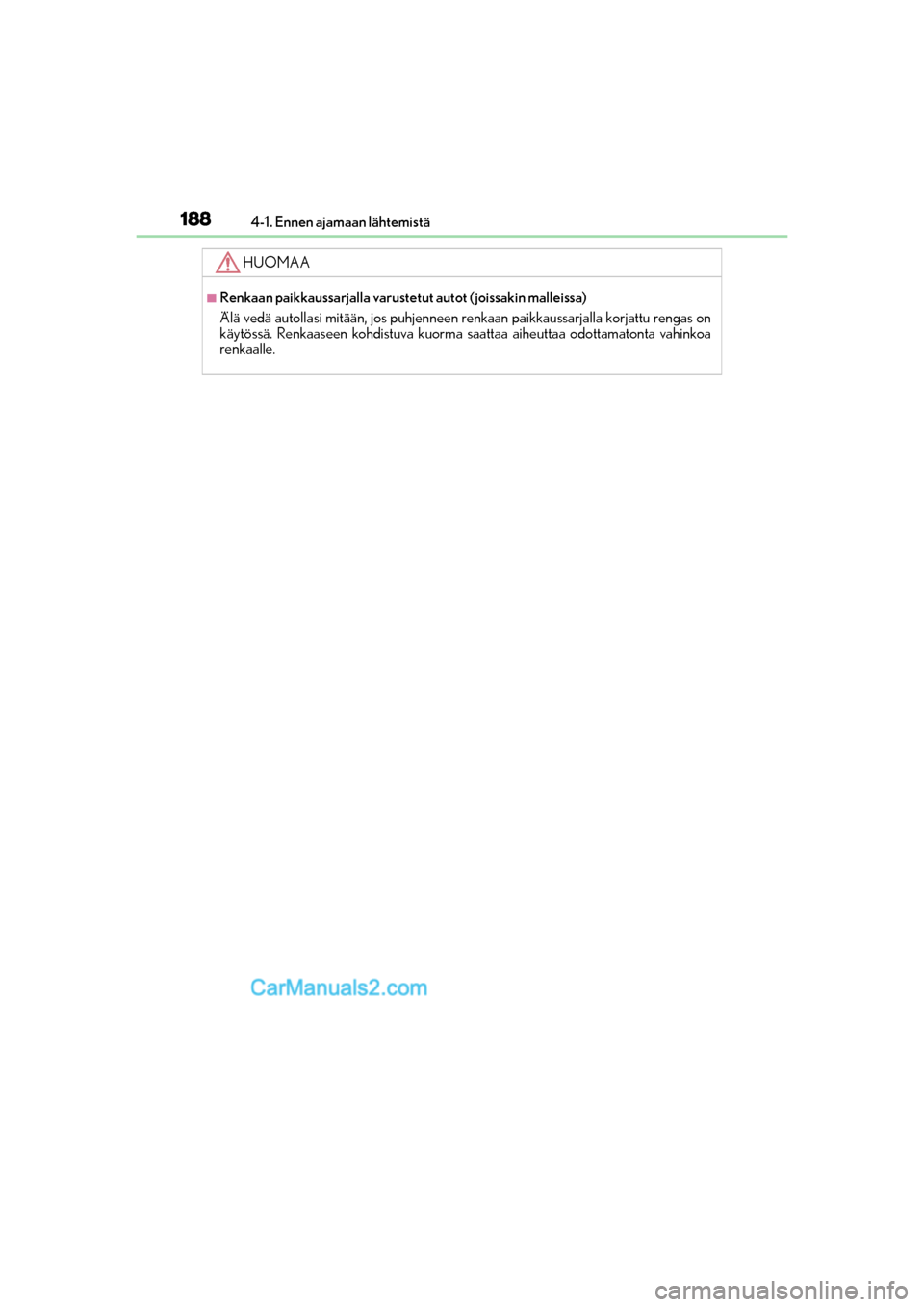

1884-1. Ennen ajamaan lähtemistä
OM30F00FI
HUOMAA
nRenkaan paikkaussarjalla varustetut autot (joissakin malleissa)
Älä vedä autollasi mitään, jos puhjenneen renkaan paikkaussarjalla korjattu rengas on
käytössä. Renkaaseen kohdistuva kuorma saattaa aiheuttaa odottamatonta vahinkoa
renkaalle.
OM30F00FI.book Page 188 Monday, February 6, 2017 12:40 PM

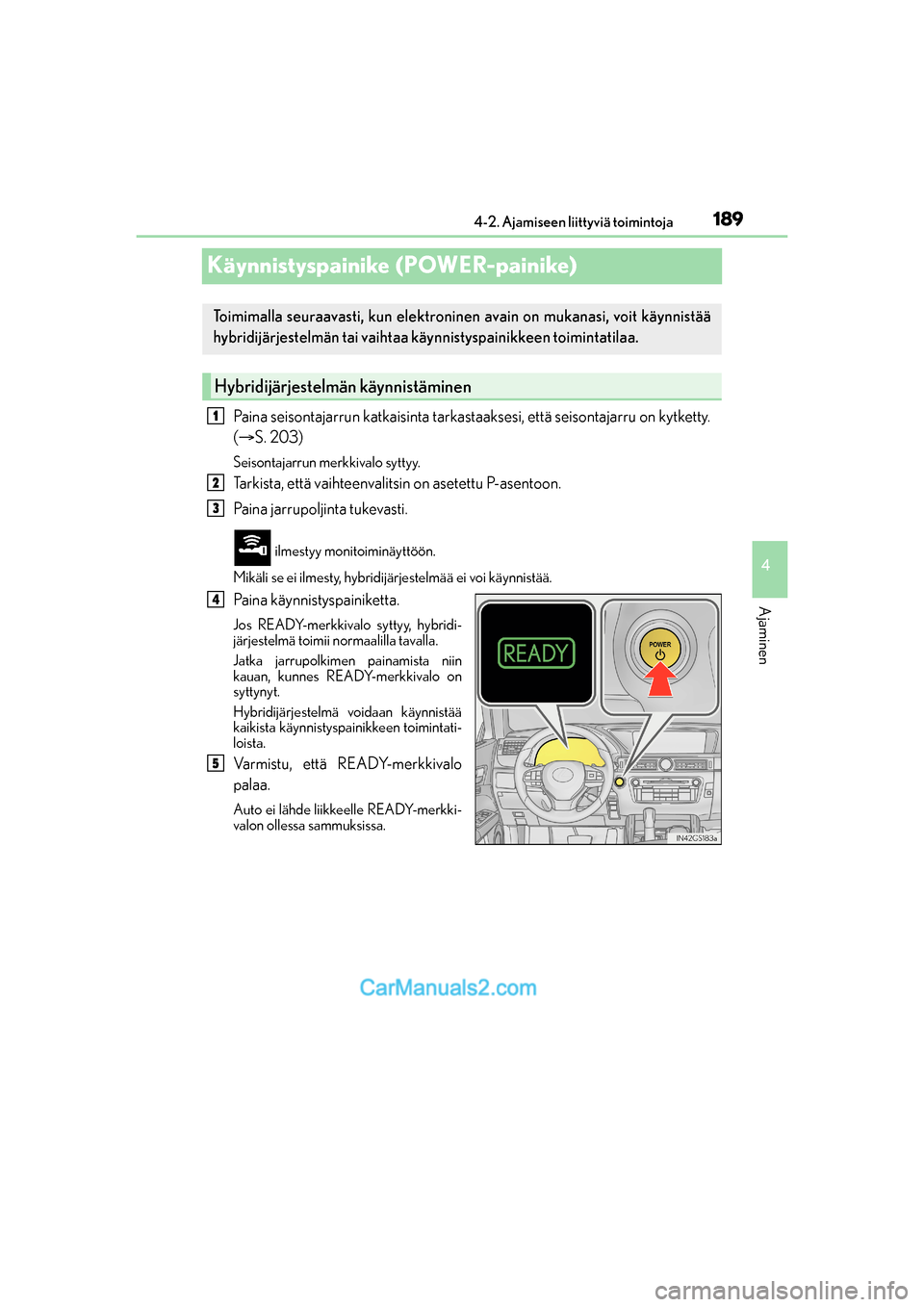

189
4 4-2. Ajamiseen liittyviä toimintoja
Ajaminen
OM30F00FI
Käynnistyspainike (POWER-painike)
Paina seisontajarrun katkaisinta tarkastaaksesi, että seisontajarru on kytketty.
(S. 203)
Seisontajarrun merkkivalo syttyy.
Tarkista, että vaihteenvalitsin on asetettu P-asentoon.
Paina jarrupoljinta tukevasti.
ilmestyy monitoiminäyttöön.
Mikäli se ei ilmesty, hybridijärjestelmää ei voi käynnistää.
Paina käynnistyspainiketta.
Jos READY-merkkivalo syttyy, hybridi-
järjestelmä toimii normaalilla tavalla.
Jatka jarrupolkimen painamista niin
kauan, kunnes READY-merkkivalo on
syttynyt.
Hybridijärjestelmä voidaan käynnistää
kaikista käynnistyspainikkeen toimintati-
loista.
Varmistu, että READY-merkkivalo
palaa.
Auto ei lähde liikkeelle READY-merkki-
valon ollessa sammuksissa.
Toimimalla seuraavasti, kun elektroninen avain on mukanasi, voit käynnistää
hybridijärjestelmän tai vaihtaa käynnistyspainikkeen toimintatilaa.
Hybridijärjestelmän käynnistäminen
1
2
3
4
5
OM30F00FI.book Page 189 Monday, February 6, 2017 12:40 PM

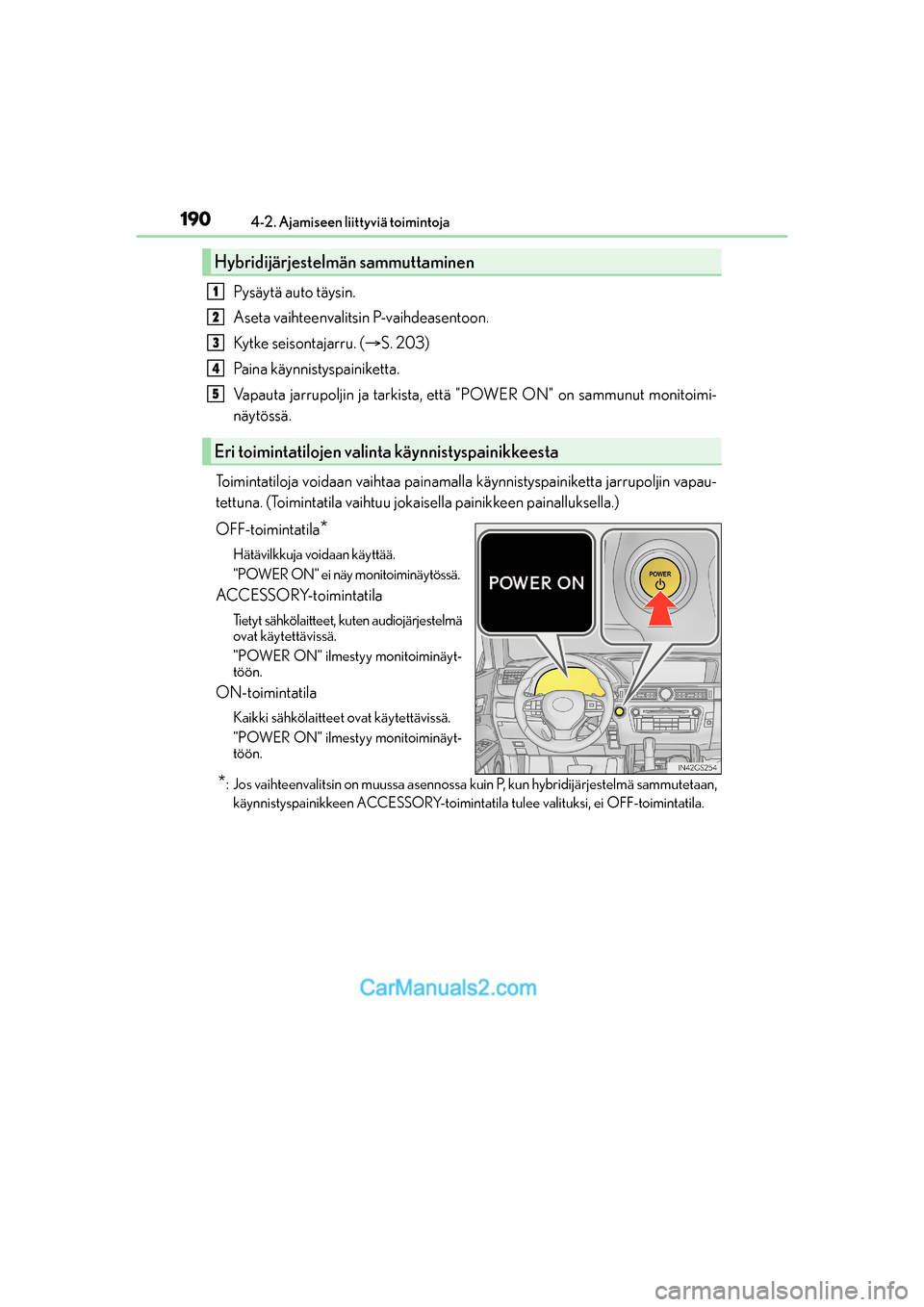

1904-2. Ajamiseen liittyviä toimintoja
OM30F00FI
Pysäytä auto täysin.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Kytke seisontajarru. (S. 203)
Paina käynnistyspainiketta.
Vapauta jarrupoljin ja tarkista, että "POWER ON" on sammunut monitoimi-
näytössä.
Toimintatiloja voidaan vaihtaa painamalla käynnistyspainiketta jarrupoljin vapau-
tettuna. (Toimintatila vaihtuu jokaisella painikkeen painalluksella.)
OFF-toimintatila
*
Hätävilkkuja voidaan käyttää.
"POWER ON" ei näy monitoiminäytössä.
ACCESSORY-toimintatila
Tietyt sähkölaitteet, kuten audiojärjestelmä
ovat käytettävissä.
"POWER ON" ilmestyy monitoiminäyt-
töön.
ON-toimintatila
Kaikki sähkölaitteet ovat käytettävissä.
"POWER ON" ilmestyy monitoiminäyt-
töön.
*: Jos vaihteenvalitsin on muussa asennossa kuin P, kun hybridijärjestelmä sammutetaan,
käynnistyspainikkeen ACCESSORY-toimintatila tulee valituksi, ei OFF-toimintatila.
Hybridijärjestelmän sammuttaminen
Eri toimintatilojen valinta käynnistyspainikkeesta
1
2
3
4
5
OM30F00FI.book Page 190 Monday, February 6, 2017 12:40 PM
