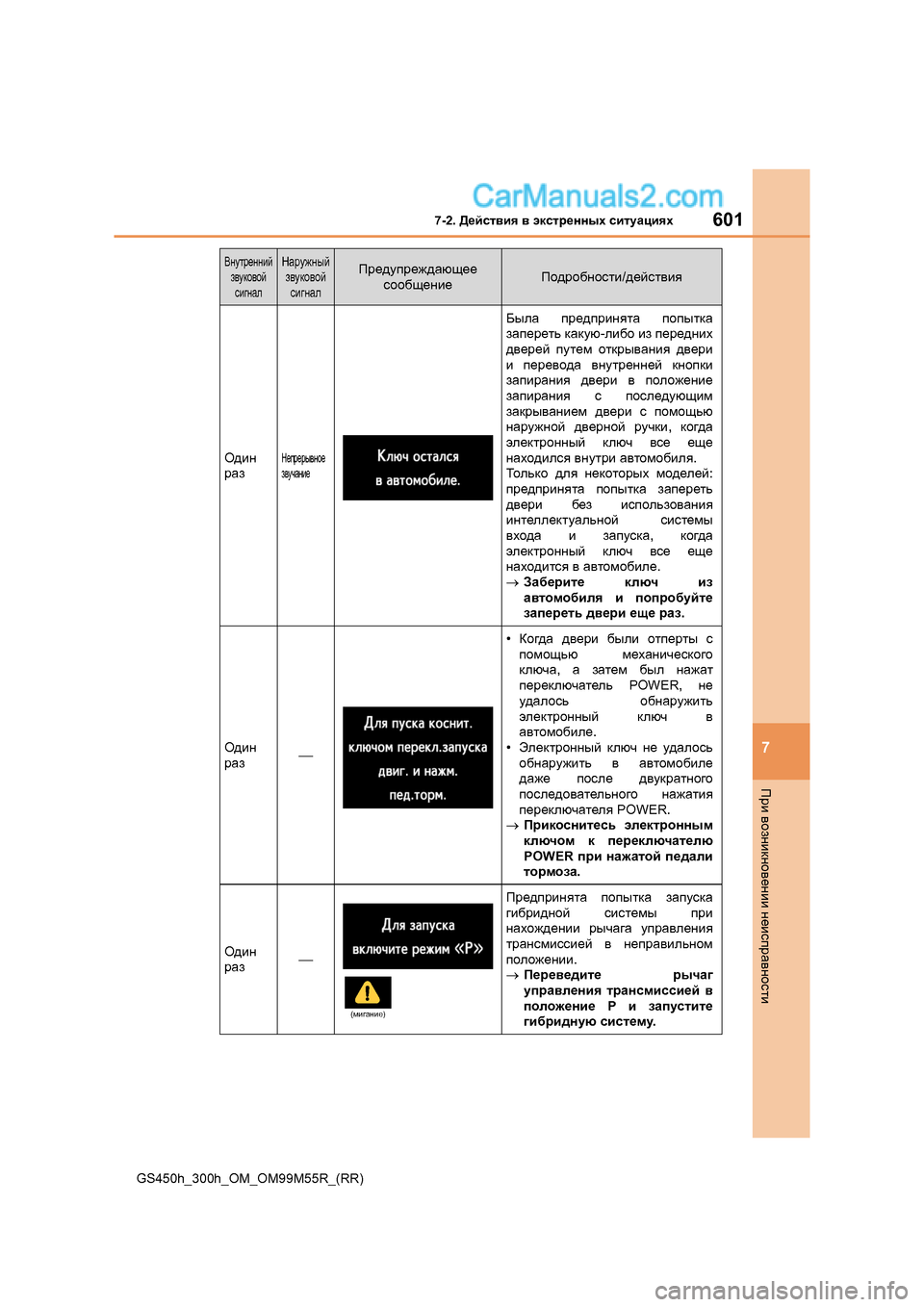

6017-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Один
разНепрерывное
звучание
Была предпринята попытка
запереть какую -либо из передних
дверей путем открывания двери
и перевода внутренней кнопки
запирания двери в положение
запирания с последующим
закрыванием двери с помощью
наружной дверной ручки , когда
электронный ключ все еще
находился внутри автомобиля .
То л ь к о для некоторых моделей :
предпринята попытка запереть
двери без использования
интеллектуальной системы
входа и запуска , когда
электронный ключ все еще
находится в автомобиле .
→ Заберите ключ из
автомобиля и попробуйте
запереть двери еще раз .
Один
раз
•Когда двери были отперты с
помощью механического
ключа , а затем был нажат
переключатель POWER, не
удалось обнаружить
электронный ключ в
автомобиле .
• Электронный ключ не удалось
обнаружить в автомобиле
даже после двукратного
последовательного нажатия
переключателя POWER.
→ Прикоснитесь электронным
ключом к переключателю
POWER при нажатой педали
тормоза .
Один
раз
Предпринята попытка запуска
гибридной системы при
нахождении рычага управления
трансмиссией в неправильном
положении .
→ Переведите рычаг
управления трансмиссией в
положение P и запустите
гибридную систему .
Внутренний
звуковой
сигналНаружный
звуковой
сигналПредупреждающее
сообщениеПодробности /действия
( мигание )

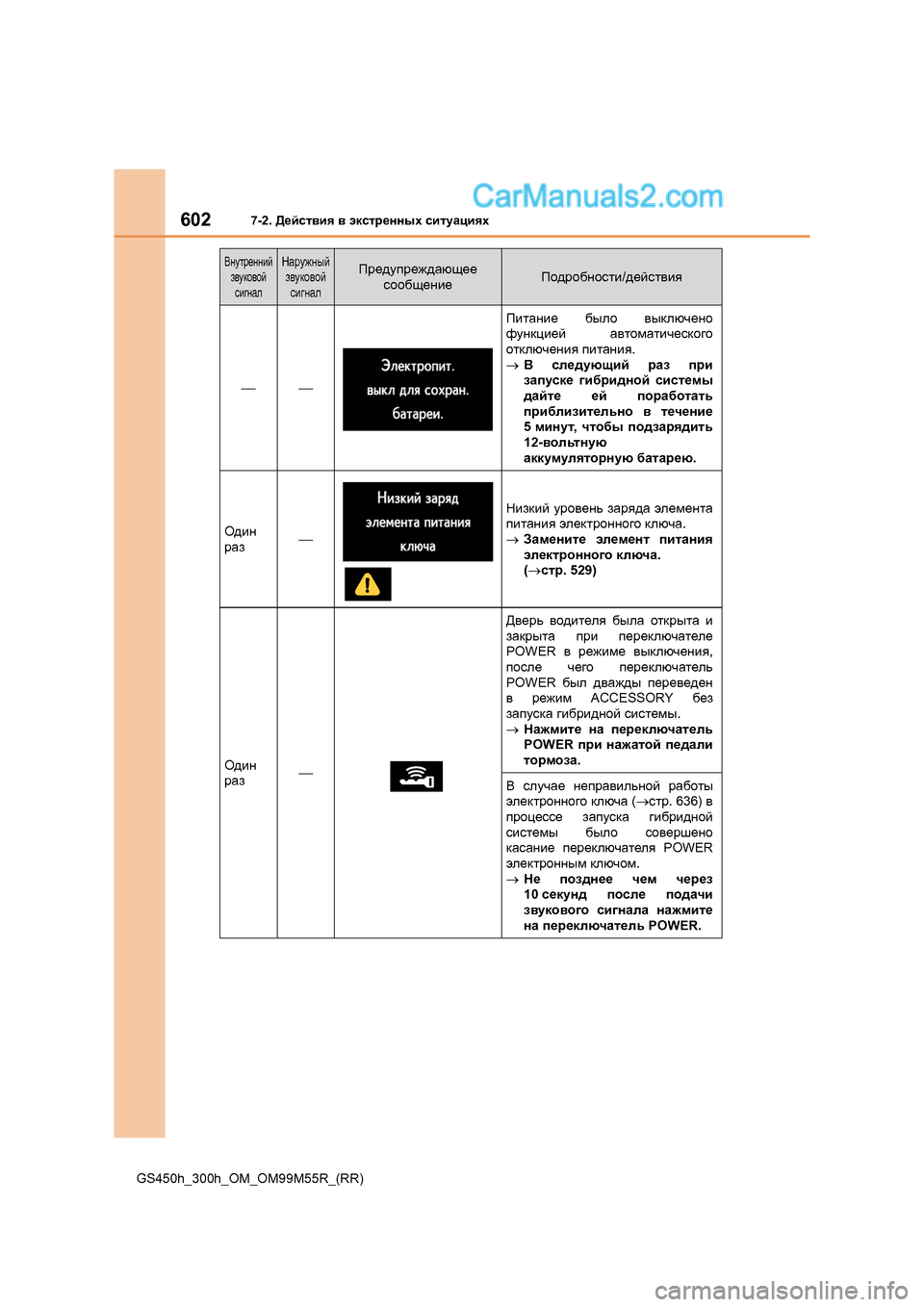

6027-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

Питание было выключено
функцией автоматического
отключения питания .
→ В следующий раз при
запуске гибридной системы
дайте ей поработать
приблизительно в течение
5 минут , чтобы подзарядить
12- вольтную
аккумуляторную батарею .
Один
раз
Низкий уровень заряда элемента
питания электронного ключа .
→ Замените элемент питания
электронного ключа .
( → стр . 529)
Один
раз
Дверь водителя была открыта и
закрыта при переключателе
POWER в режиме выключения ,
после чего переключатель
POWER был дважды переведен
в режим ACCESSORY без
запуска гибридной системы .
→ Нажмите на переключатель
POWER при нажатой педали
тормоза .
В случае неправильной работы
электронного ключа (→ стр . 636) в
процессе запуска гибридной
системы было совершено
касание переключателя POWER
электронным ключом .
→ Не позднее чем через
10 секунд после подачи
звукового сигнала нажмите
на переключатель POWER.
Внутренний
звуковой
сигналНаружный
звуковой
сигналПредупреждающее
сообщениеПодробности /действия

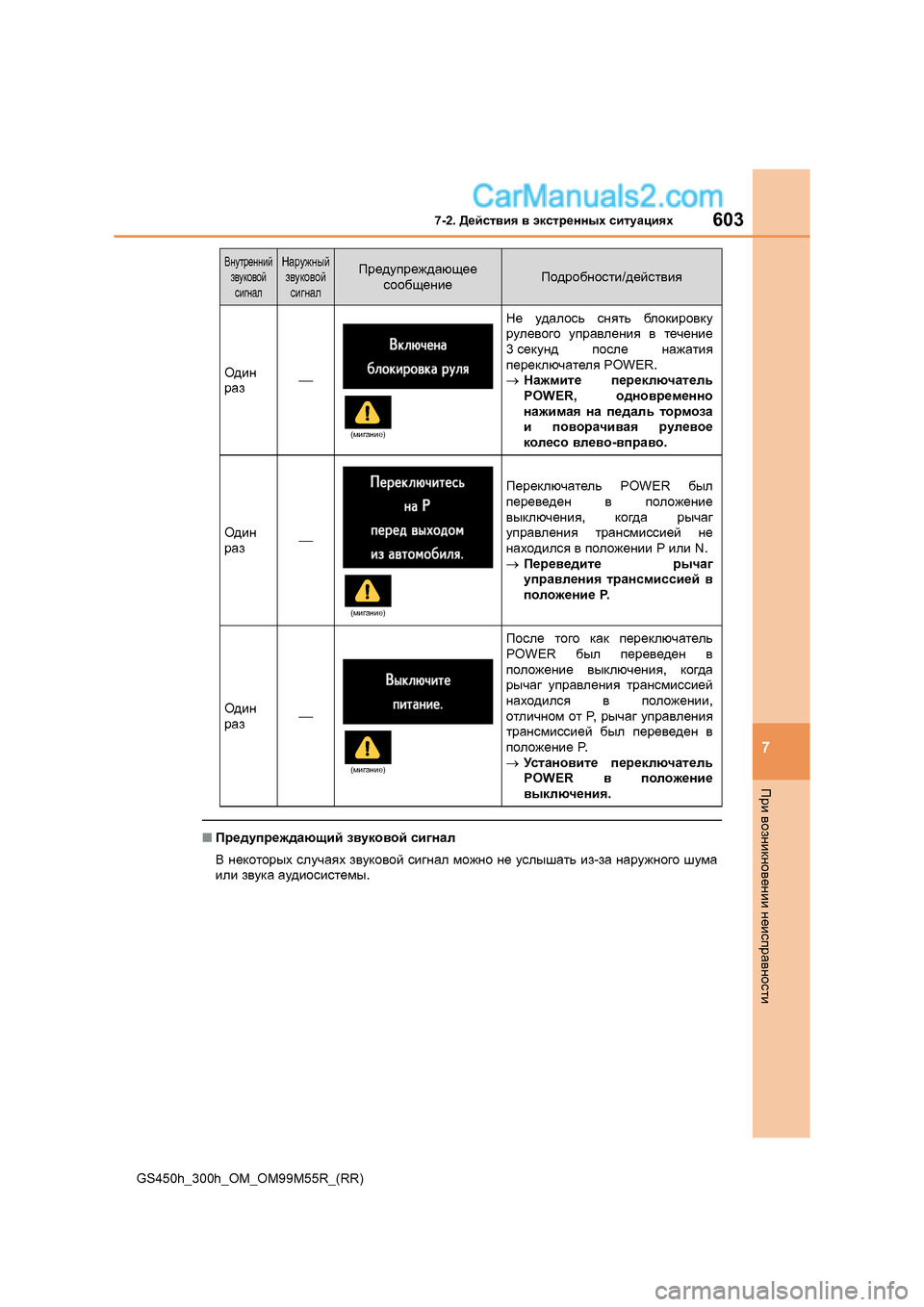

6037-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
■ Предупреждающий звуковой сигнал
В некоторых случаях звуковой сигнал можно не услышать из -за наружного шума
или звука аудиосистемы .
Один
раз
Не удалось снять бл окировку
рулевого управления в течение
3 секунд после нажатия
переключателя POWER.
→ Нажмите переключатель
POWER, одновременно
нажимая на педаль тормоза
и поворачивая рулевое
колесо влево -вправо .
Один
раз
Переключатель POWER был
переведен в положение
выключения , когда рычаг
управления трансмиссией не
находился в положении P или N.
→ Переведите рычаг
управления трансмиссией в
положение P.
Один
раз
После того как переключатель
POWER был переведен в
положение выключения , когда
рычаг управления трансмиссией
находился в положении ,
отличном от P, рычаг управления
трансмиссией был переведен в
положение P.
→ Установите переключатель
POWER в положение
выключения .
Внутренний
звуковой
сигналНаружный
звуковой
сигналПредупреждающее
сообщениеПодробности /действия
( мигание )
(мигание )
(мигание )

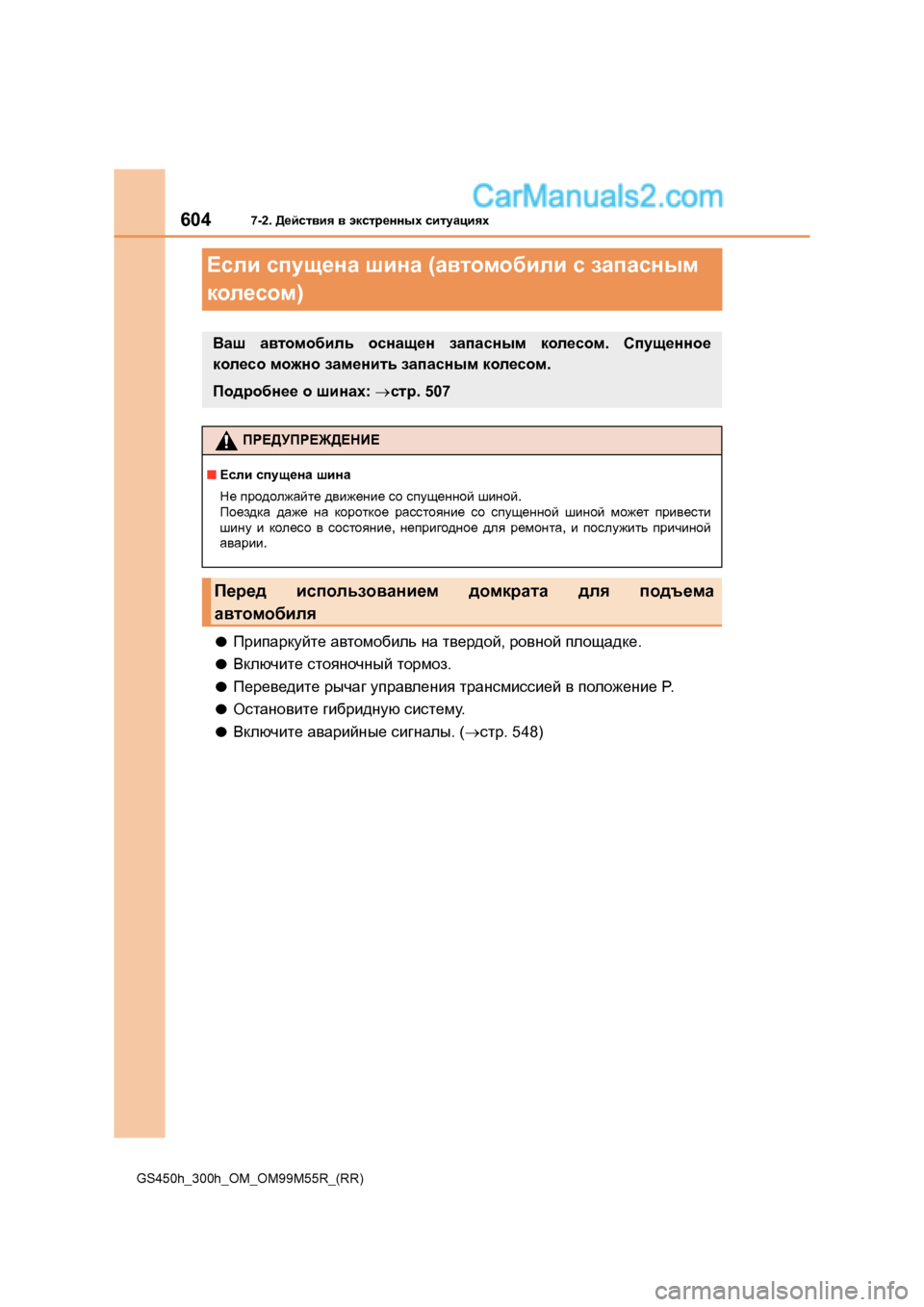

6047-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Если спущена шина (автомобили с запасным
колесом )
●Припаркуйте автомобиль на твердой , ровной площадке .
●Включите стояночный тормоз .
●Переведите рычаг управления трансмиссией в положение P.
●Остановите гибридную систему .
●Включите аварийные сигналы . (→ стр . 548)
Ваш автомобиль оснащен запасным колесом . Спущенное
колесо можно заменить запасным колесом .
Подробнее о шинах : → стр . 507
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , и послужить причиной
аварии .
Перед использованием домкрата для подъема
автомобиля

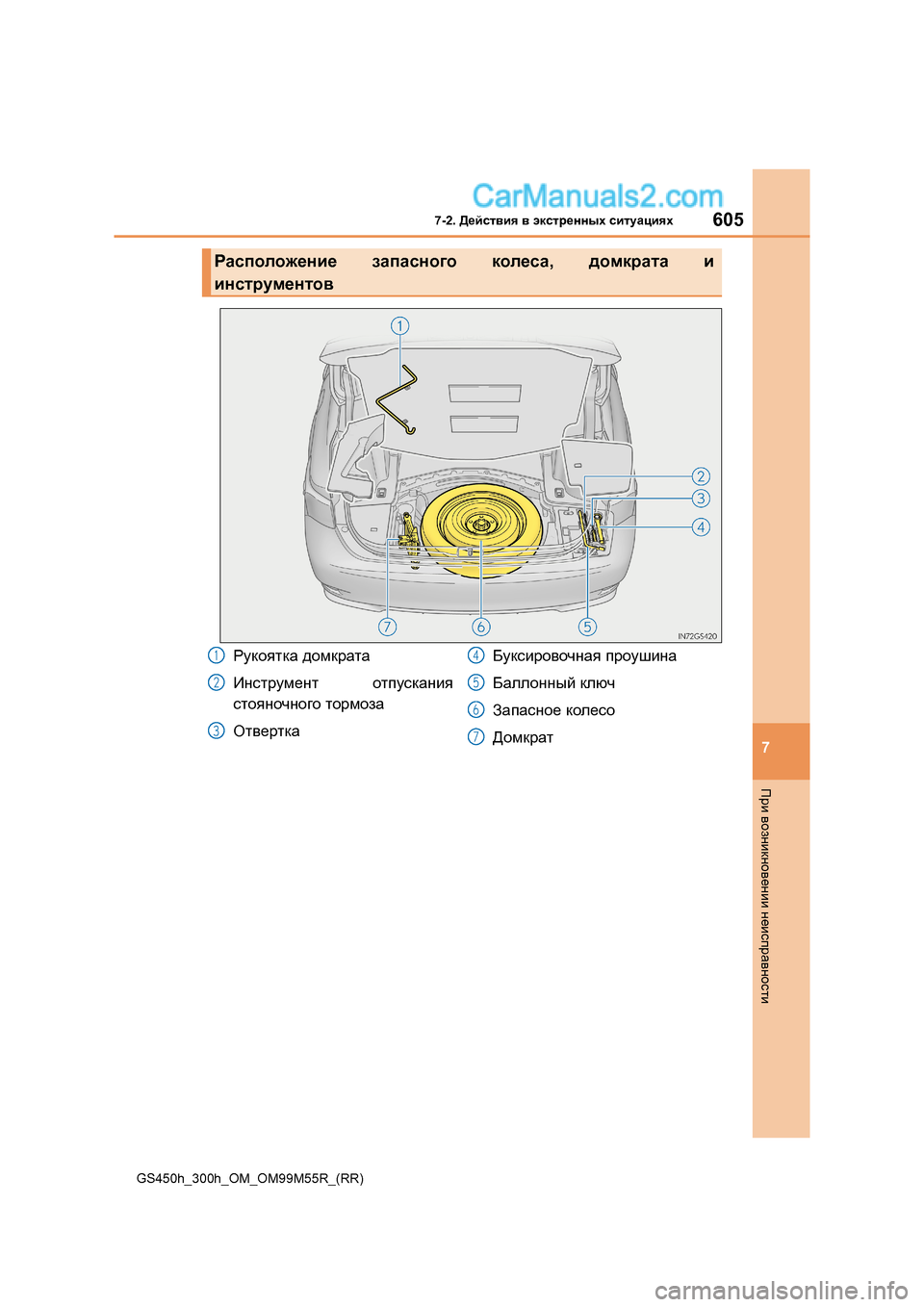

6057-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Расположение запасного колеса , домкрата и
инструментов
Рукоятка домкрата
Инструмент отпускания
стояночного тормоза
Отвертка Буксировочная
проушина
Баллонный ключ
Запасное колесо
Домкрат1
2
3
4
5
6
7

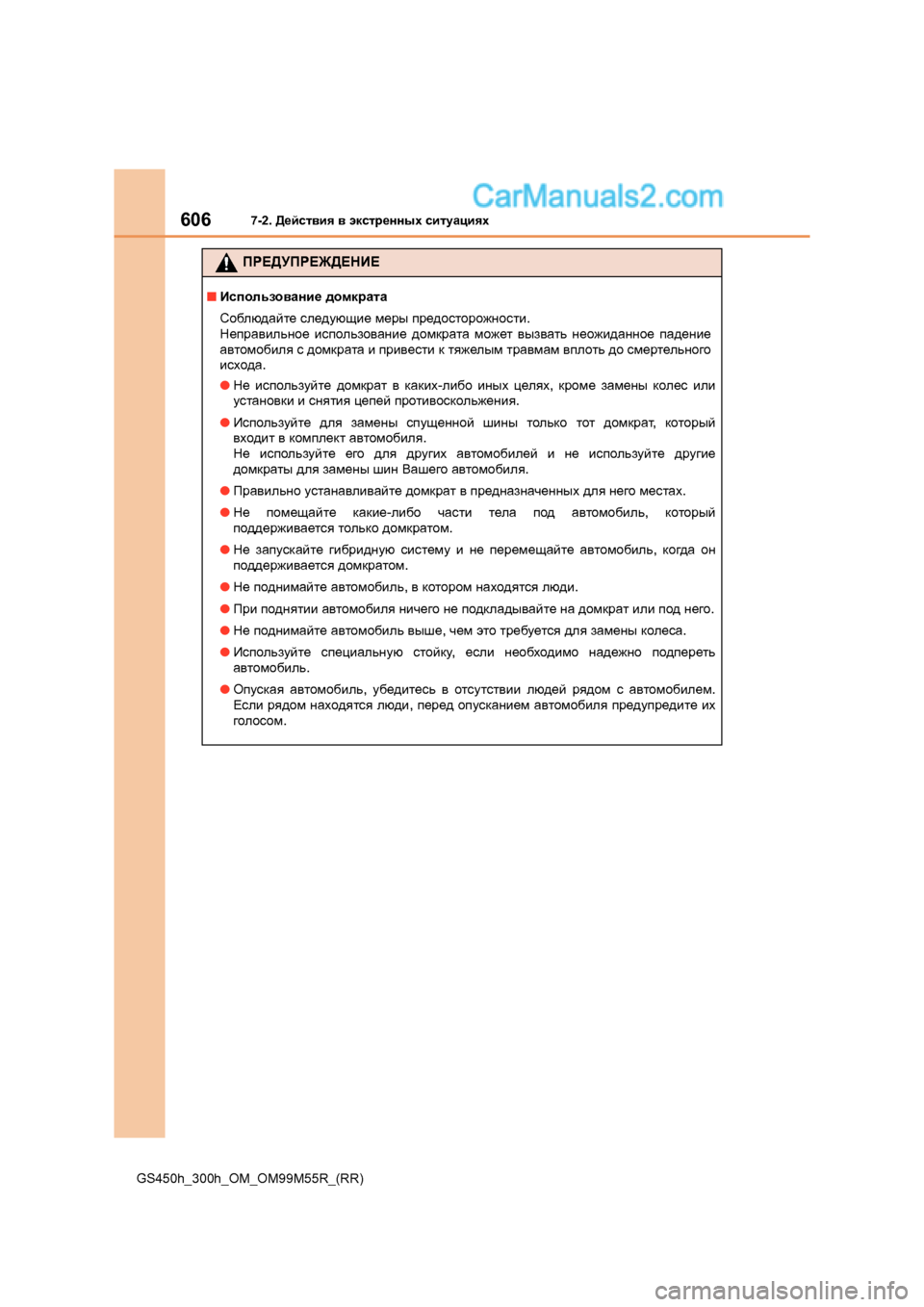

6067-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Использование домкрата
Соблюдайте следующие меры предосторожности .
Неправильное использование домкрата может вызвать неожиданное падение
автомобиля с домкрата и привести к тяжелым травмам вплоть до смертельного
исхода .
● Не используйте домкрат в каких -либо иных целях , кроме замены колес или
установки и снятия цепей противоскольжения .
● Используйте для замены спущенной шины только тот домкрат , который
входит в комплект автомобиля .
Не используйте его для других автомобилей и не используйте другие
домкраты для замены шин Вашего автомобиля .
● Правильно устанавливайте домкрат в предназначенных для него местах .
● Не помещайте какие -либо части тела под автомобиль , который
поддерживается только домкратом .
● Не запускайте гибридную систему и не перемещайте автомобиль , когда он
поддерживается домкратом .
● Не поднимайте автомобиль , в котором находятся люди .
● При поднятии автомобиля ничего не подкладывайте на домкрат или под него .
● Не поднимайте автомобиль выше , чем это требуется для замены колеса .
● Используйте специальную стойку , если необходимо надежно подпереть
автомобиль .
● Опуская автомобиль , убедитесь в отсутствии людей рядом с автомобилем .
Если рядом находятся люди , перед опусканием автомобиля предупредите их
голосом .

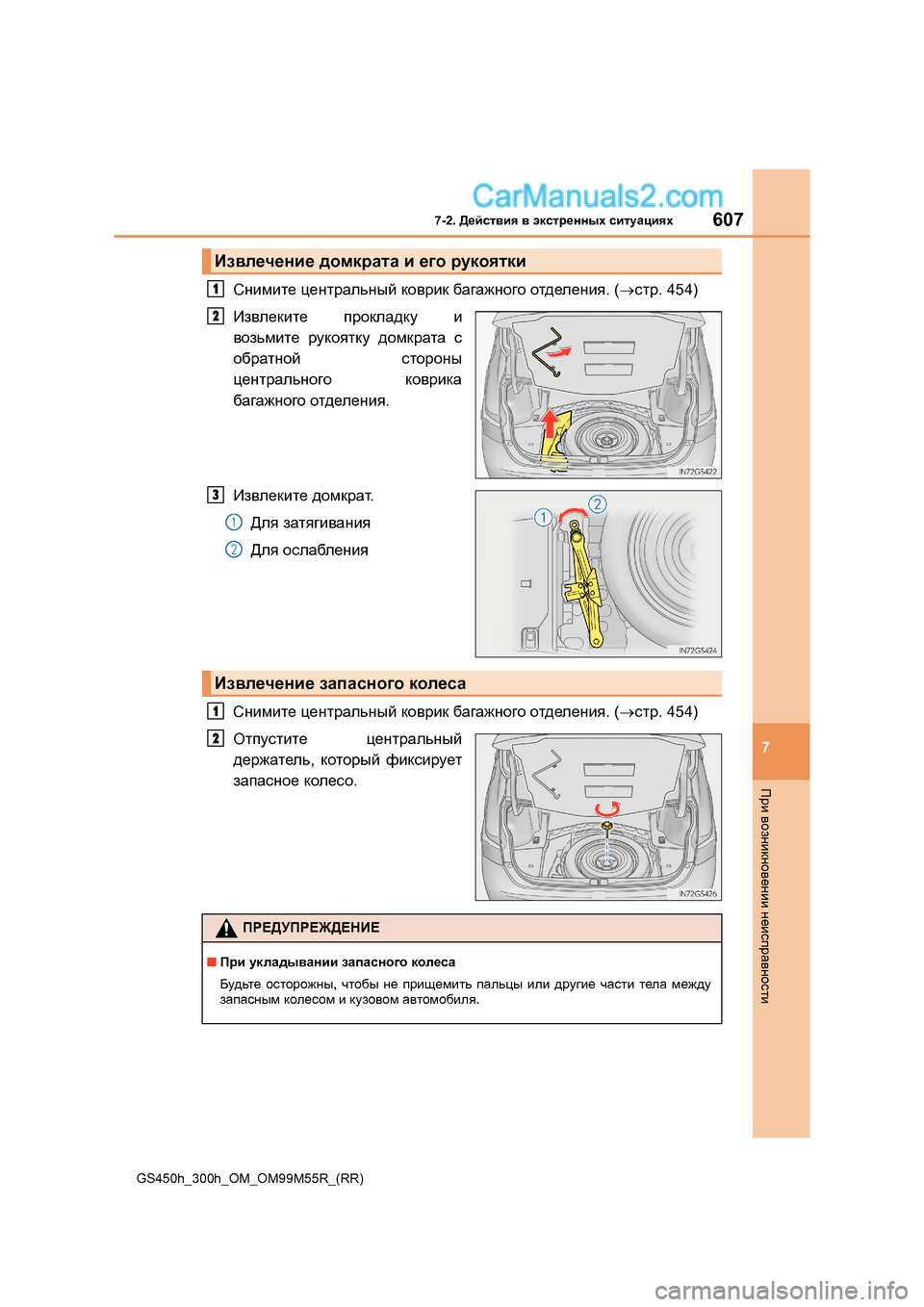

6077-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Снимите центральный коврик багажного отделения . (→ стр . 454)
Извлеките прокладку и
возьмите рукоятку домкрата с
обратной стороны
центрального коврика
багажного отделения .
Извлеките домкрат .
Для затягивания
Для ослабления
Снимите центральный коврик багажного отделения . (→ стр . 454)
Отпустите центральный
держатель , который фиксирует
запасное колесо .
Извлечение домкрата и его рукоятки
1
2
3
1
2
Извлечение запасного колеса
1
2
ПРЕДУПРЕЖДЕНИЕ
■ При укладывании запасного колеса
Будьте осторожны , чтобы не прищемить пальцы или другие части тела между
запасным колесом и кузовом автомобиля .

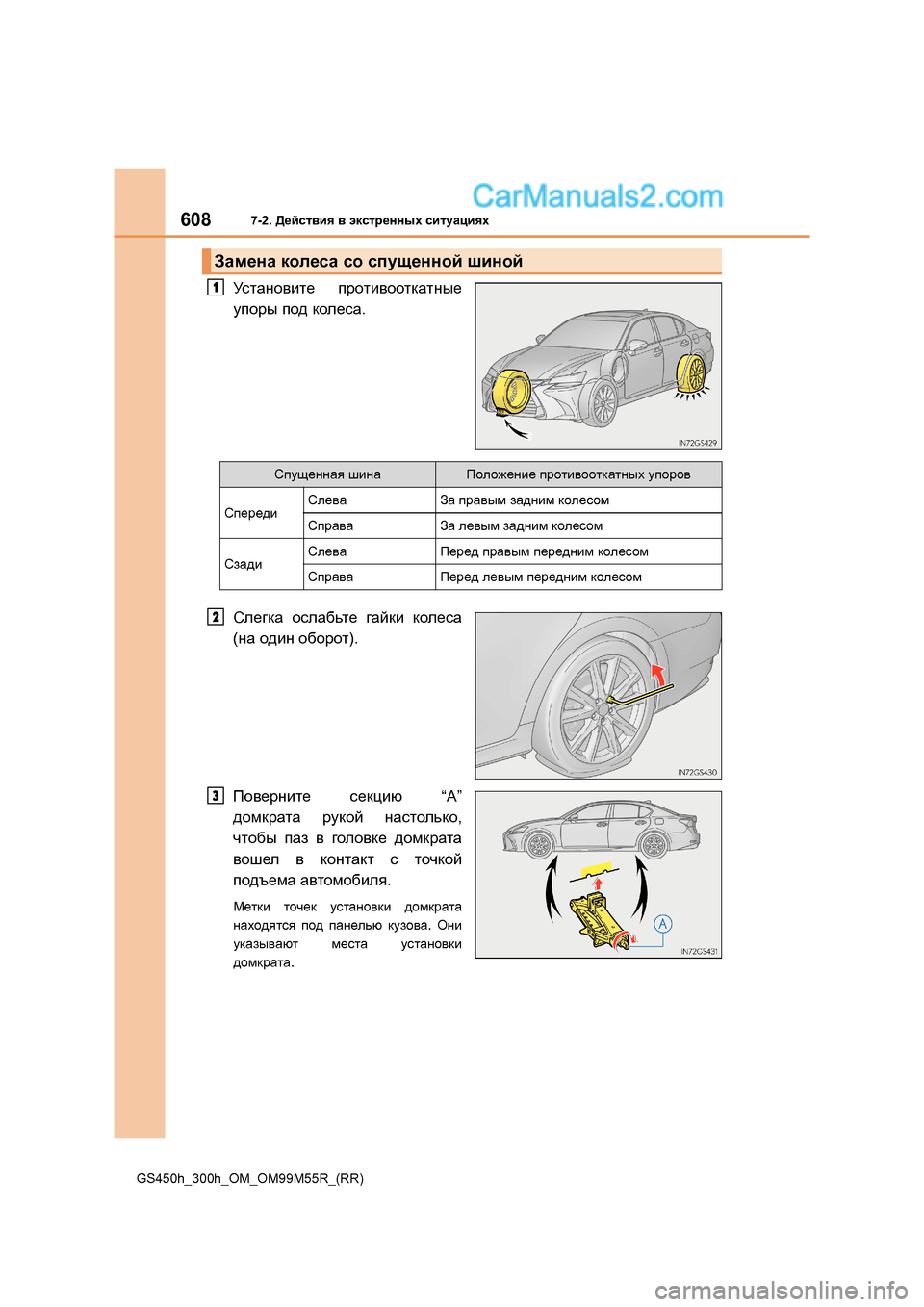

6087-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Установите противооткатные
упоры под колеса .
Слегка ослабьте гайки колеса
( на один оборот ).
Поверните секцию “A”
домкрата рукой настолько ,
чтобы паз в головке домкрата
вошел в контакт с точкой
подъема автомобиля .
Метки точек установки домкрата
находятся под панелью кузова . Они
указывают места установки
домкрата .
Замена колеса со спущенной шиной
1
Спущенная шинаПоложение противоотк атных упоров
СпередиСлеваЗа правым задним колесом
СправаЗа левым задним колесом
СзадиСлеваПеред правым передним колесом
СправаПеред левым передним колесом
2
3

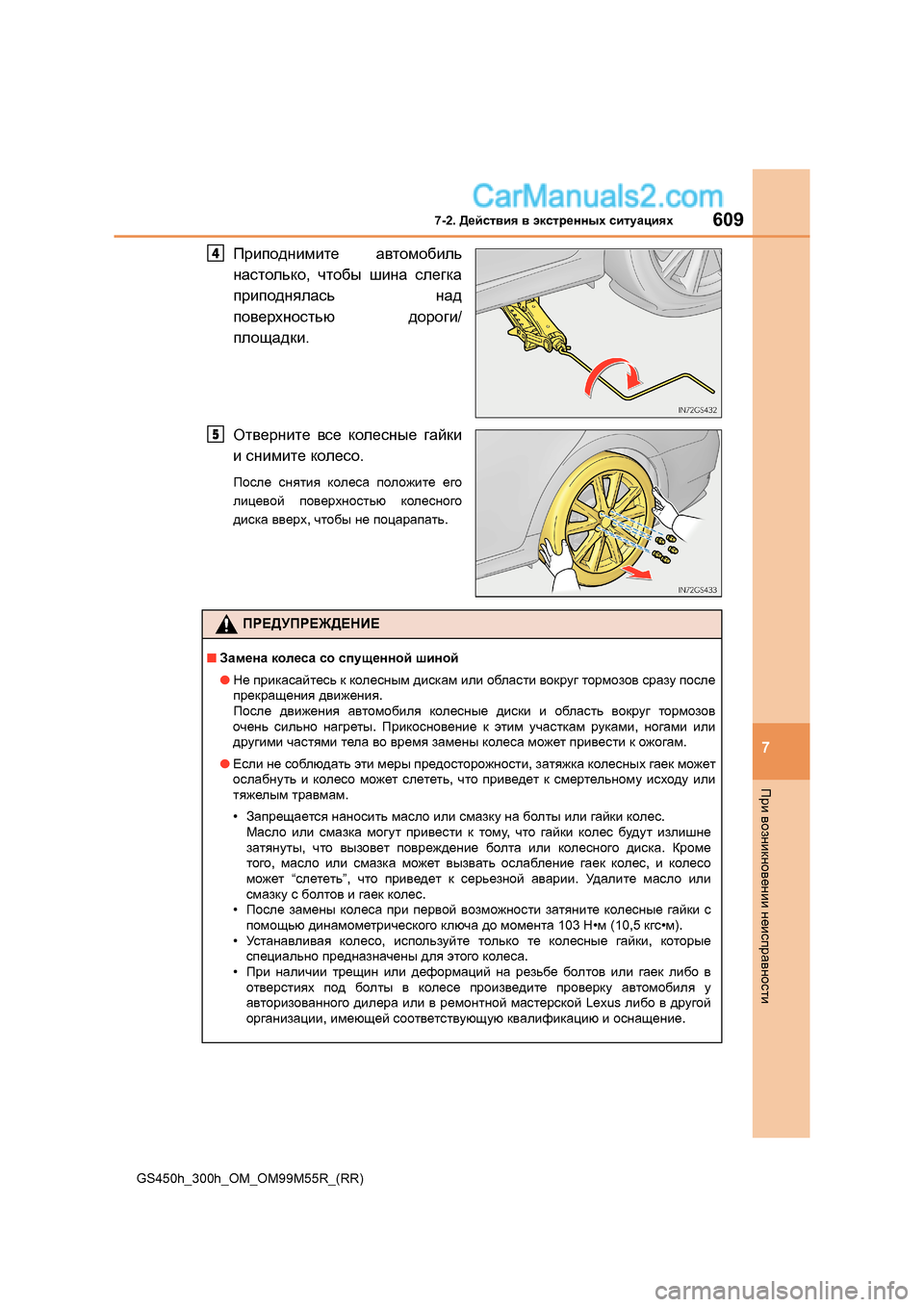

6097-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Приподнимите автомобиль
настолько , чтобы шина слегка
приподнялась над
поверхностью дороги/
площадки .
Отверните все колесные гайки
и снимите колесо .
После снятия колеса положите его
лицевой поверхностью колесного
диска вверх , чтобы не поцарапать .
4
5
ПРЕДУПРЕЖДЕНИЕ
■Замена колеса со спущенной шиной
● Не прикасайтесь к колесным дискам или области вокруг тормозов сразу после
прекращения движения .
После движения автомобиля колесные диски и область вокруг тормозов
очень сильно нагреты . Прикосновение к этим участкам руками , ногами или
другими частями тела во время замены колеса может привести к ожогам .
● Если не соблюдать эти меры предосторожности , затяжка колесных гаек может
ослабнуть и колесо может слететь , что приведет к смертельному исходу или
тяжелым травмам .
• Запрещается наносить масло или смазку на болты или гайки колес .
Масло или смазка могут привести к тому , что гайки колес будут излишне
затянуты , что вызовет повреждение болта или колесного диска . Кроме
того , масло или смазка может вызвать ослабление гаек колес , и колесо
может “слететь ”, что приведет к серьезной аварии . Уд а л и т е масло или
смазку с болтов и гаек колес .
• После замены колеса при первой возможности затяните колесные гайки с
помощью динамометрического ключа до момента 103Н•м (10,5 кгс•м ).
• Ус т а н а вл и в а я колесо , используйте только те колесные гайки , которые
специально предназначены для этого колеса .
• При наличии трещин или деформаций на резьбе болтов или гаек либо в
отверстиях под болты в колесе произведите проверку автомобиля у
авторизованного дилера или в ремонтной мастерской Lexus либо в другой
организации , имеющей соответствующую квалификацию и оснащение .

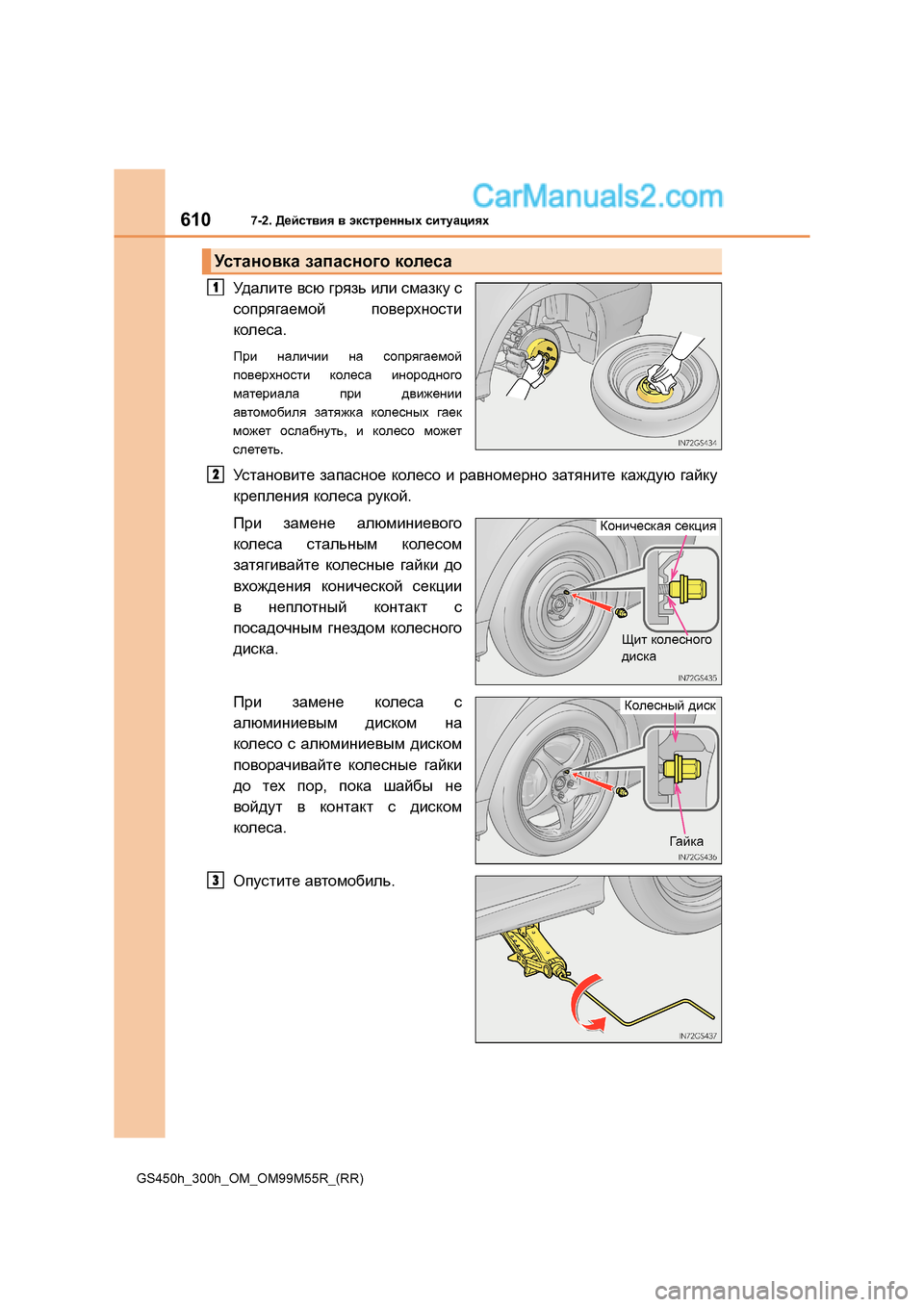

6107-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Уд а л и т е всю грязь или смазку с
сопрягаемой поверхности
колеса .
При наличии на сопрягаемой
поверхности колеса инородного
материала при движении
автомобиля затяжка колесных гаек
может ослабнуть , и колесо может
слететь .
Установите запасное колесо и равномерно затяните каждую гайку
крепления колеса рукой .
При замене алюминиевого
колеса стальным колесом
затягивайте колесные гайки до
вхождения конической секции
в неплотный контакт с
посадочным гнездом колесного
диска .
При замене колеса с
алюминиевым диском на
колесо с алюминиевым диском
поворачивайте колесные гайки
до тех пор , пока шайбы не
войдут в контакт с диском
колеса .
Опустите автомобиль .
Ус т а н о в к а запасного колеса
1
2
Щит колесного
диска
Коническая секция
Колесный
Га й к а
Колесный диск
3
