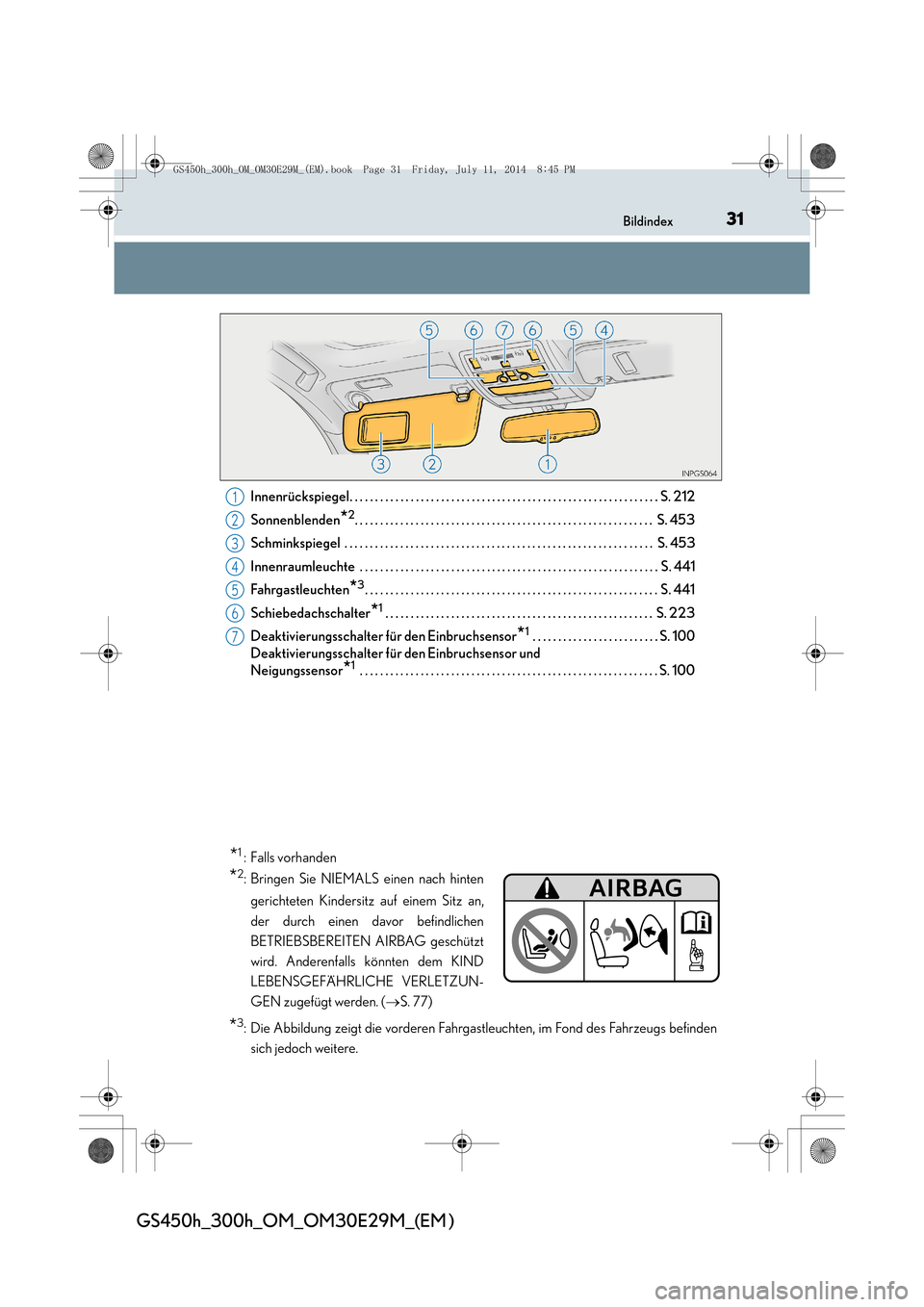

Page 31 of 736
31Bildindex
GS450h_300h_OM_OM30E29M_(EM )
Innenrückspiegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 212
Sonnenblenden
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 453
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 453
Innenraumleuchte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 441
Fahrgastleuchten
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 441
Schiebedachschalter
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 223
Deaktivierungsschalter für den Einbruchsensor
*1 . . . . . . . . . . . . . . . . . . . . . . . . . S. 100
Deaktivierungsschalter für den Einbruchsensor und
Neigungssensor
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 100
1
2
3
4
5
6
7
*1: Falls vorhanden
*2: Bringen Sie NIEMALS einen nach hinten
gerichteten Kindersitz auf einem Sitz an,
der durch einen davor befindlichen
BETRIEBSBEREITEN AIRBAG geschützt
wird. Anderenfalls könnten dem KIND
LEBENSGEFÄHRLICHE VERLETZUN-
GEN zugefügt werden. ( →S. 77)
*3: Die Abbildung zeigt die vorderen Fahrgastleuchten, im Fond des Fahrzeugs befinden
sich jedoch weitere.
GS450h_300h_OM_OM30E29M_(EM).book Page 31 Friday, July 11, 20 14 8:45 PM
Page 32 of 736
32Bildindex
GS450h_300h_OM_OM30E29M_(EM )
GS450h_300h_OM_OM30E29M_(EM).book Page 32 Friday, July 11, 2014 8:45 PM

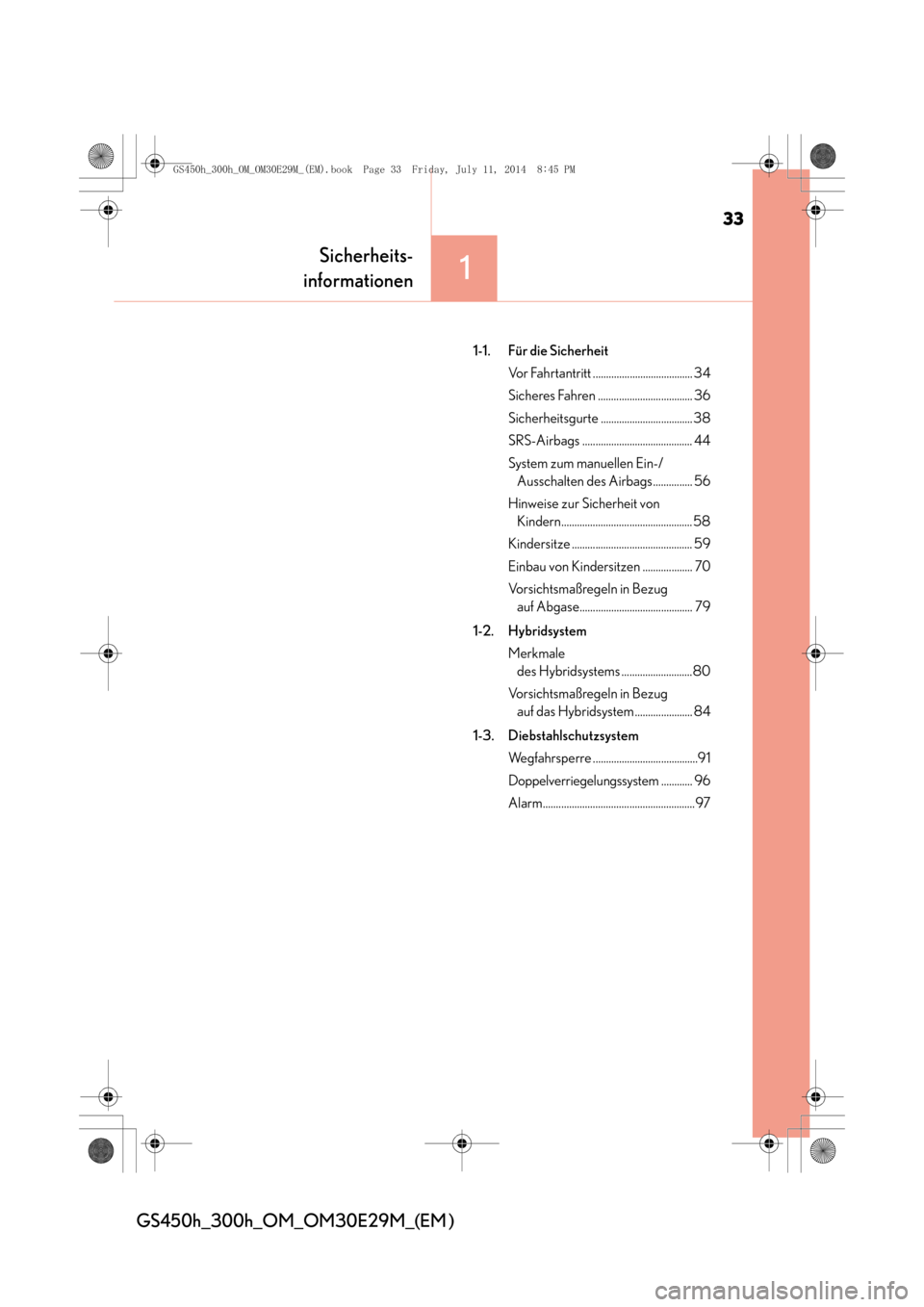

Page 33 of 736
33
1
Sicherheits-
informationen
GS450h_300h_OM_OM30E29M_(EM )
1-1. Für die Sicherheit
Vor Fahrtantritt ...................................... 34
Sicheres Fahren .................................... 36
Sicherheitsgurte ................................... 38
SRS-Airbags .......................................... 44
System zum manuellen Ein-/Ausschalten des Airbags............... 56
Hinweise zur Sicherheit von Kindern.................................................. 58
Kindersitze .............................................. 59
Einbau von Kindersitzen ................... 70
Vorsichtsmaßregeln in Bezug auf Abgase........................................... 79
1-2. Hybridsystem Merkmale des Hybridsystems ...........................80
Vorsichtsmaßregeln in Bezug auf das Hybridsystem ...................... 84
1-3. Diebstahlschutzsystem Wegfahrsperre ........................................91
Doppelverriegelungssystem............ 96
Alarm..........................................................97
GS450h_300h_OM_OM30E29M_(EM).book Page 33 Friday, July 11, 20 14 8:45 PM

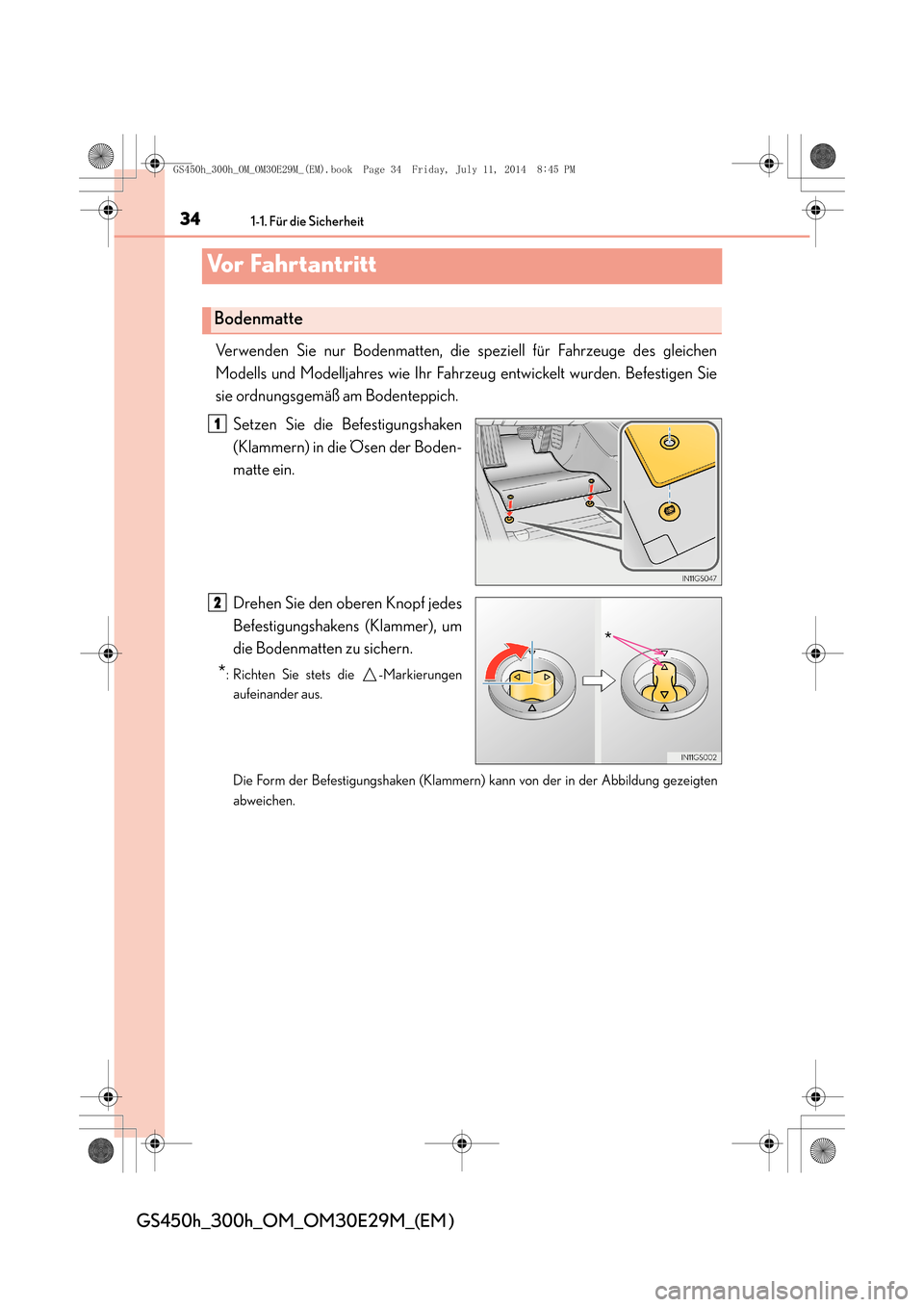

Page 34 of 736
341-1. Für die Sicherheit
GS450h_300h_OM_OM30E29M_(EM )
Vor Fahrtantritt
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des gleichen
Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden. Befestigen Sie
sie ordnungsgemäß am Bodenteppich.Setzen Sie die Befestigungshaken
(Klammern) in die Ösen der Boden-
matte ein.
Drehen Sie den oberen Knopf jedes
Befestigungshakens (Klammer), um
die Bodenmatten zu sichern.
*: Richten Sie stets die -Markierungenaufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbildung gezeigten
abweichen.
Bodenmatte
1
*
2
GS450h_300h_OM_OM30E29M_(EM).book Page 34 Friday, July 11, 20 14 8:45 PM

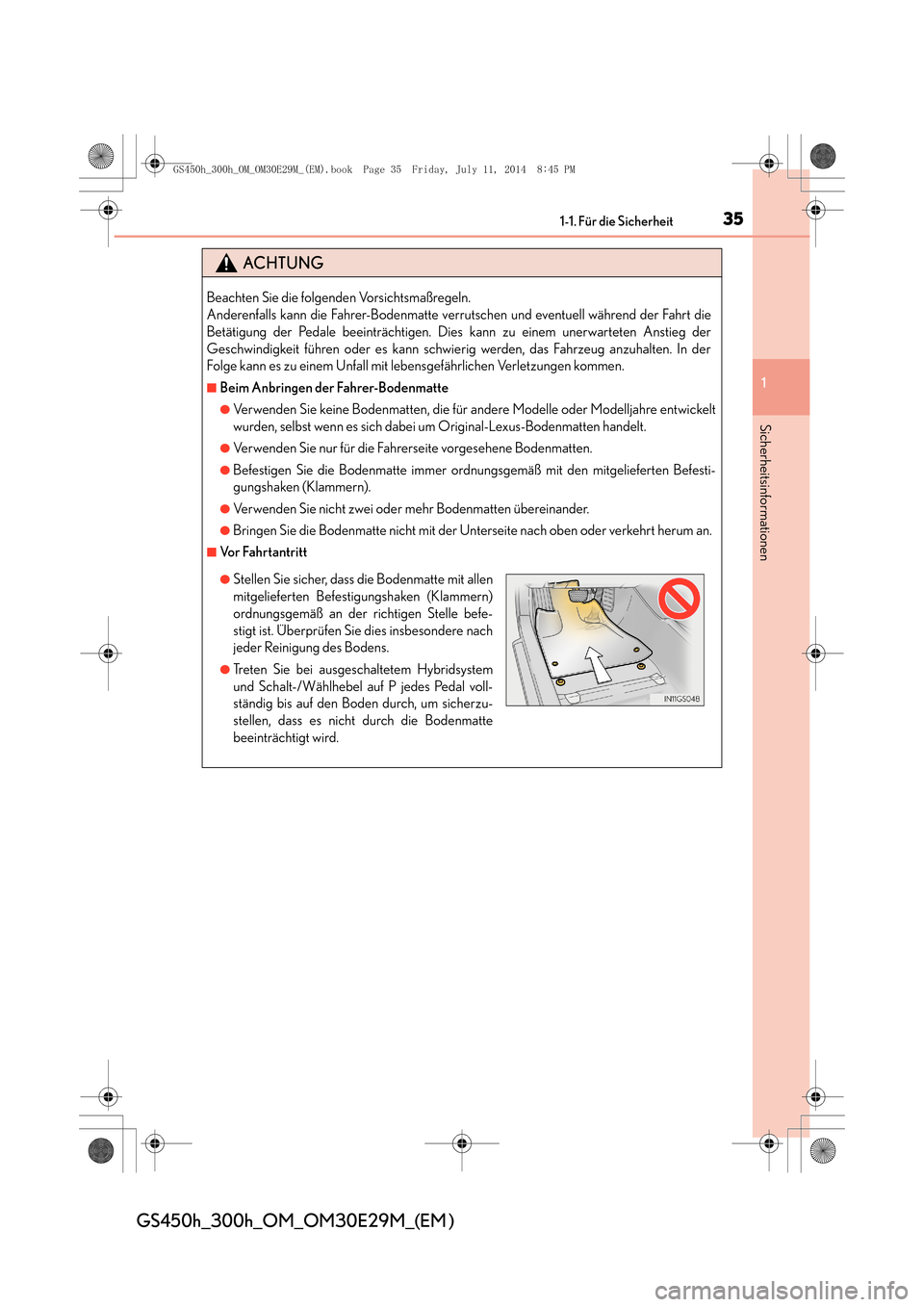

Page 35 of 736
351-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während der Fahrt die
Betätigung der Pedale beeinträchtigen. Dies kann zu einem unerwarteten Anstieg der
Geschwindigkeit führen oder es kann schwierig werden, das Fahrzeug anzuhalten. In der
Folge kann es zu einem Unfall mit lebensgefährlichen Verletzungen kommen.
■Beim Anbringen der Fahrer-Bodenmatte
●Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modelljahre entwickelt
wurden, selbst wenn es sich dabei um Original-Lexus-Bodenmatten handelt.
●Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
●Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelieferten Befesti-
gungshaken (Klammern).
●Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
●Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder verkehrt herum an.
■Vor Fahrtantritt
●Stellen Sie sicher, dass die Bodenmatte mit allen
mitgelieferten Befestigungshaken (Klammern)
ordnungsgemäß an der richtigen Stelle befe-
stigt ist. Überprüfen Sie dies insbesondere nach
jeder Reinigung des Bodens.
●Treten Sie bei ausgeschaltetem Hybridsystem
und Schalt-/Wählhebel auf P jedes Pedal voll-
ständig bis auf den Boden durch, um sicherzu-
stellen, dass es nicht durch die Bodenmatte
beeinträchtigt wird.
GS450h_300h_OM_OM30E29M_(EM).book Page 35 Friday, July 11, 20 14 8:45 PM

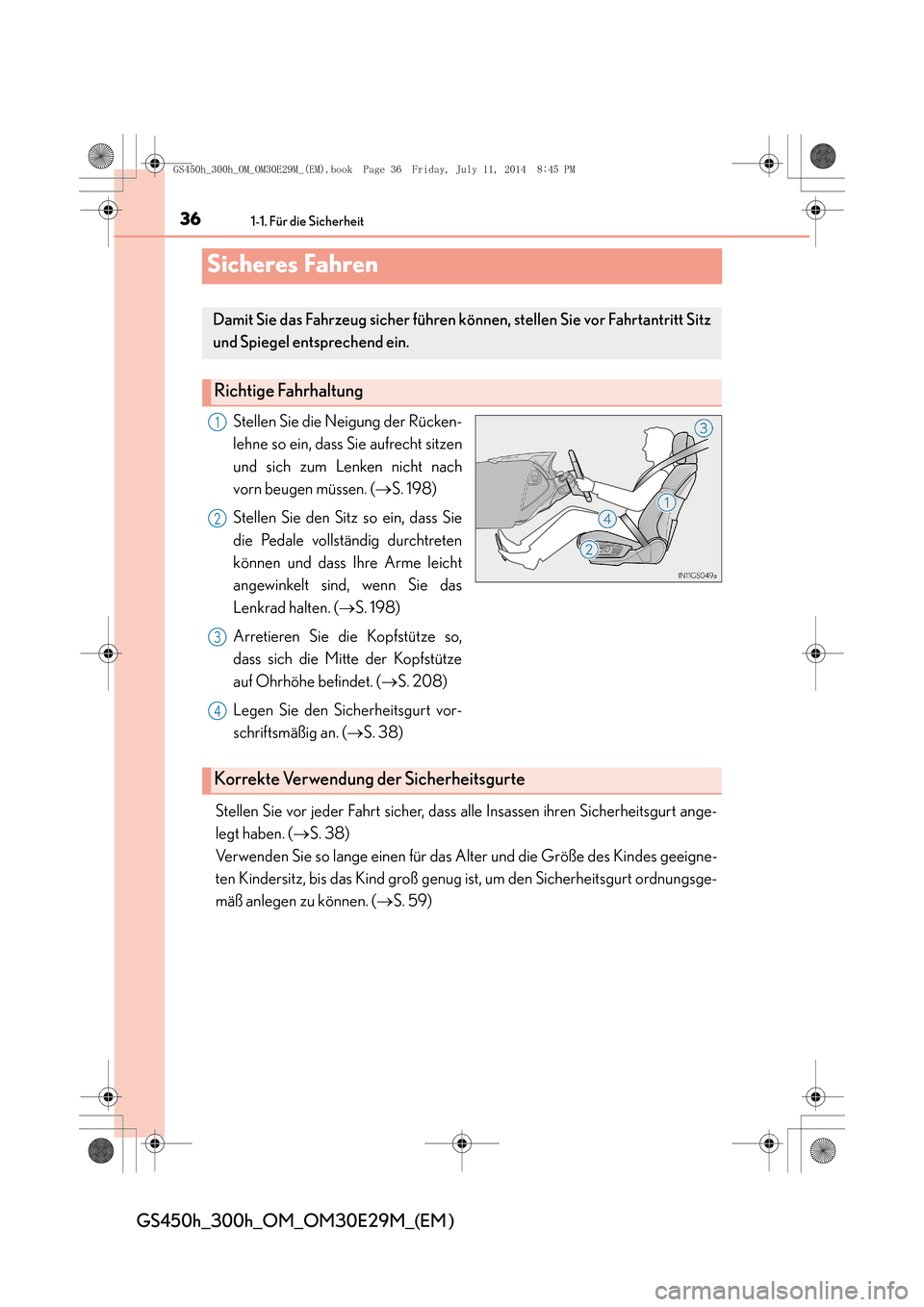

Page 36 of 736
361-1. Für die Sicherheit
GS450h_300h_OM_OM30E29M_(EM )
Sicheres Fahren
Stellen Sie die Neigung der Rücken-
lehne so ein, dass Sie aufrecht sitzen
und sich zum Lenken nicht nach
vorn beugen müssen. (→S. 198)
Stellen Sie den Sitz so ein, dass Sie
die Pedale vollständig durchtreten
können und dass Ihre Arme leicht
angewinkelt sind, wenn Sie das
Lenkrad halten. ( →S. 198)
Arretieren Sie die Kopfstütze so,
dass sich die Mitte der Kopfstütze
auf Ohrhöhe befindet. ( →S. 208)
Legen Sie den Sicherheitsgurt vor-
schriftsmäßig an. ( →S. 38)
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt ange-
legt haben. ( →S. 38)
Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigne-
ten Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsge-
mäß anlegen zu können. ( →S. 59)
Damit Sie das Fahrzeug sicher führen können, stellen Sie vor Fahrtantritt Sitz
und Spiegel entsprechend ein.
Richtige Fahrhaltung
1
2
3
4
Korrekte Verwendung der Sicherheitsgurte
GS450h_300h_OM_OM30E29M_(EM).book Page 36 Friday, July 11, 20 14 8:45 PM

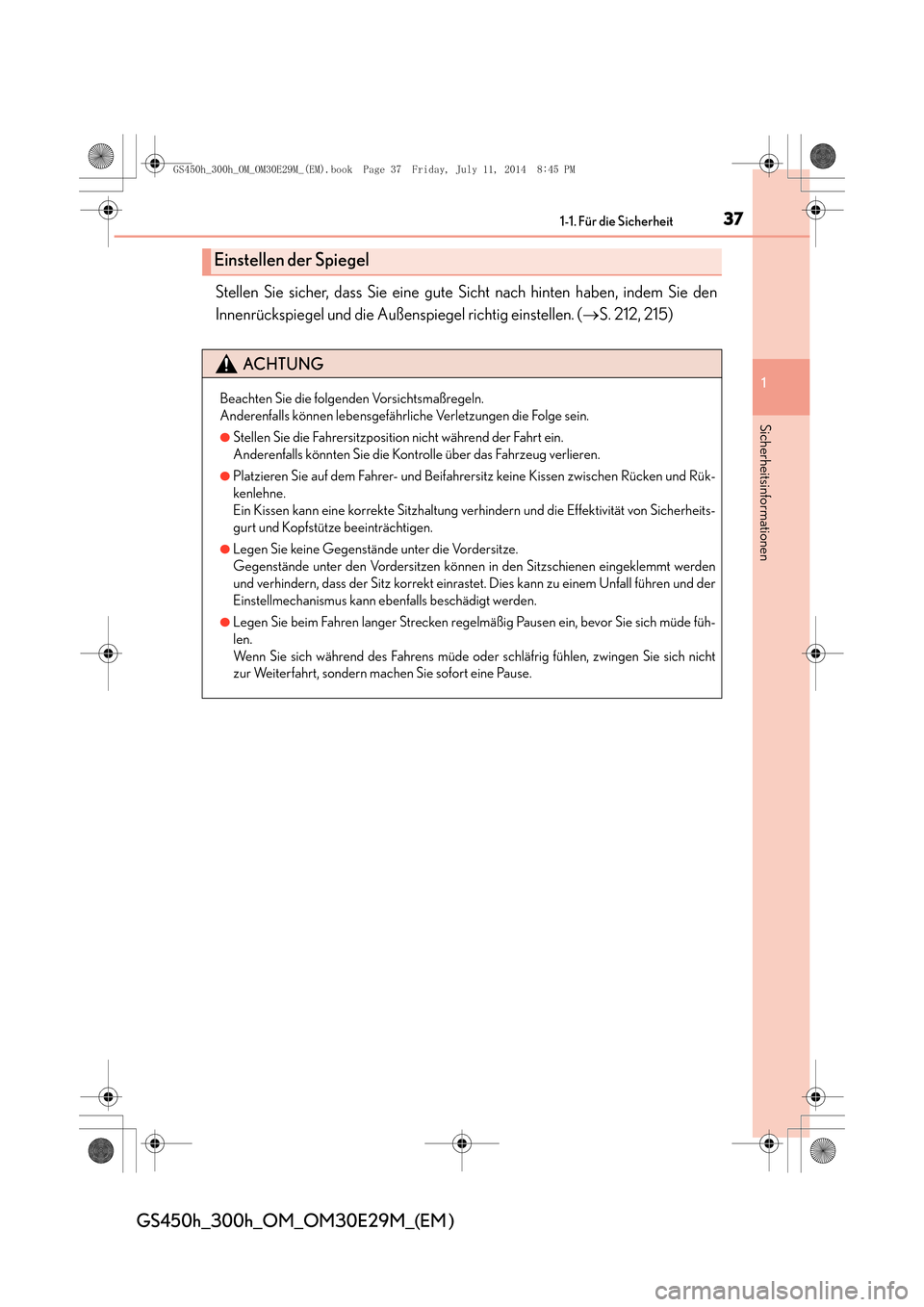

Page 37 of 736
371-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM30E29M_(EM )
Stellen Sie sicher, dass Sie eine gute Sicht nach hinten haben, indem Sie den
Innenrückspiegel und die Außenspiegel richtig einstellen. (→S. 212, 215)
Einstellen der Spiegel
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
●Stellen Sie die Fahrersitzposition nicht während der Fahrt ein.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren.
●Platzieren Sie auf dem Fahrer- und Beifahrersitz keine Kissen zwischen Rücken und Rük-
kenlehne.
Ein Kissen kann eine korrekte Sitzhaltung verhindern und die Effektivität von Sicherheits-
gurt und Kopfstütze beeinträchtigen.
●Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können in den Sitzschienen eingeklemmt werden
und verhindern, dass der Sitz korrekt einrastet. Dies kann zu einem Unfall führen und der
Einstellmechanismus kann ebenfalls beschädigt werden.
●Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie sich müde füh-
len.
Wenn Sie sich während des Fahrens müde oder schläfrig fühlen, zwingen Sie sich nicht
zur Weiterfahrt, sondern machen Sie sofort eine Pause.
GS450h_300h_OM_OM30E29M_(EM).book Page 37 Friday, July 11, 20 14 8:45 PM

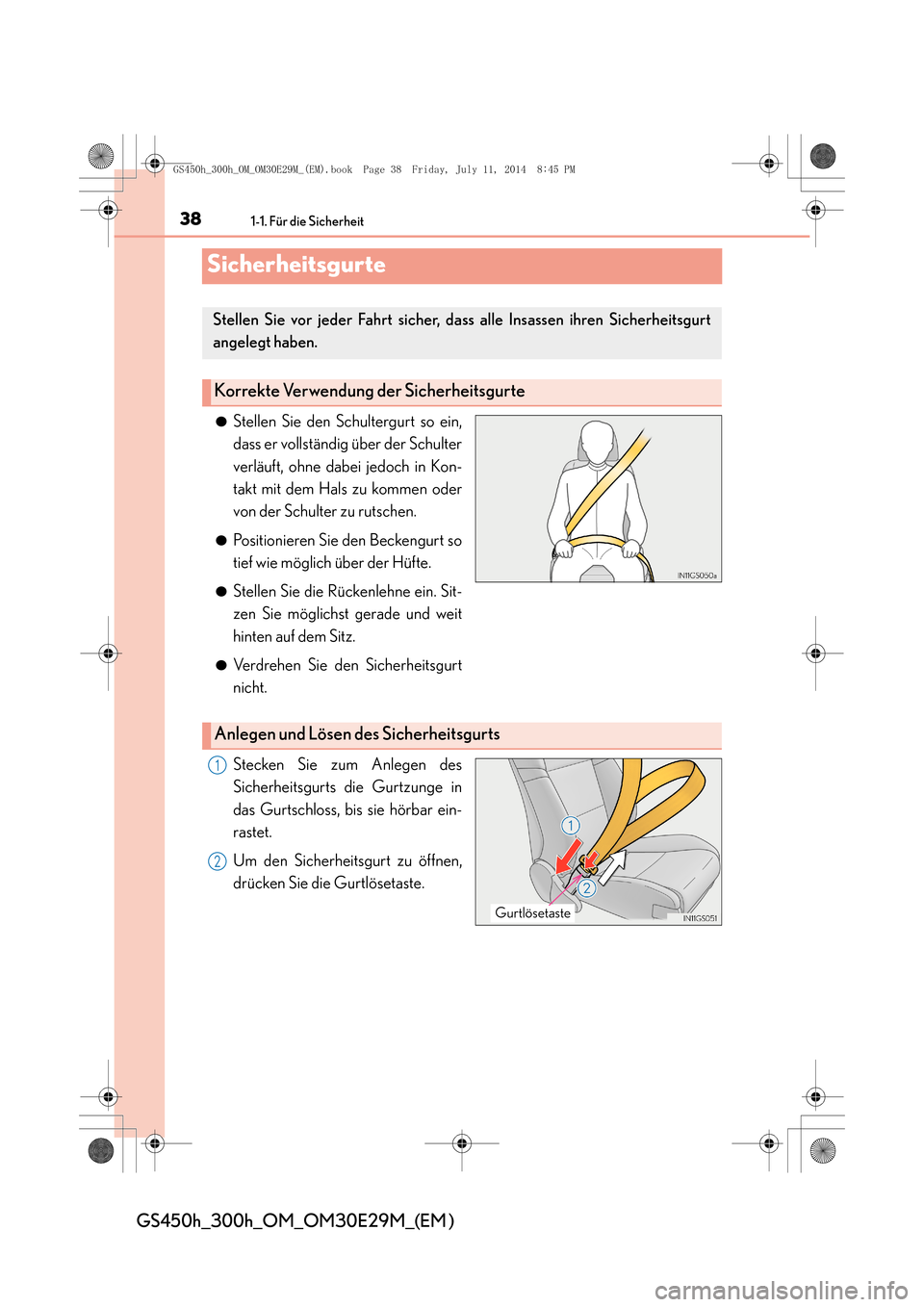

Page 38 of 736
381-1. Für die Sicherheit
GS450h_300h_OM_OM30E29M_(EM )
Sicherheitsgurte
●Stellen Sie den Schultergurt so ein,
dass er vollständig über der Schulter
verläuft, ohne dabei jedoch in Kon-
takt mit dem Hals zu kommen oder
von der Schulter zu rutschen.
●Positionieren Sie den Beckengurt so
tief wie möglich über der Hüfte.
●Stellen Sie die Rückenlehne ein. Sit-
zen Sie möglichst gerade und weit
hinten auf dem Sitz.
●Verdrehen Sie den Sicherheitsgurt
nicht.
Stecken Sie zum Anlegen des
Sicherheitsgurts die Gurtzunge in
das Gurtschloss, bis sie hörbar ein-
rastet.
Um den Sicherheitsgurt zu öffnen,
drücken Sie die Gurtlösetaste.
Stellen Sie vor jeder Fahrt sicher, dass alle Insassen ihren Sicherheitsgurt
angelegt haben.
Korrekte Verwendung der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Gurtlösetaste
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 38 Friday, July 11, 2014 8:45 PM

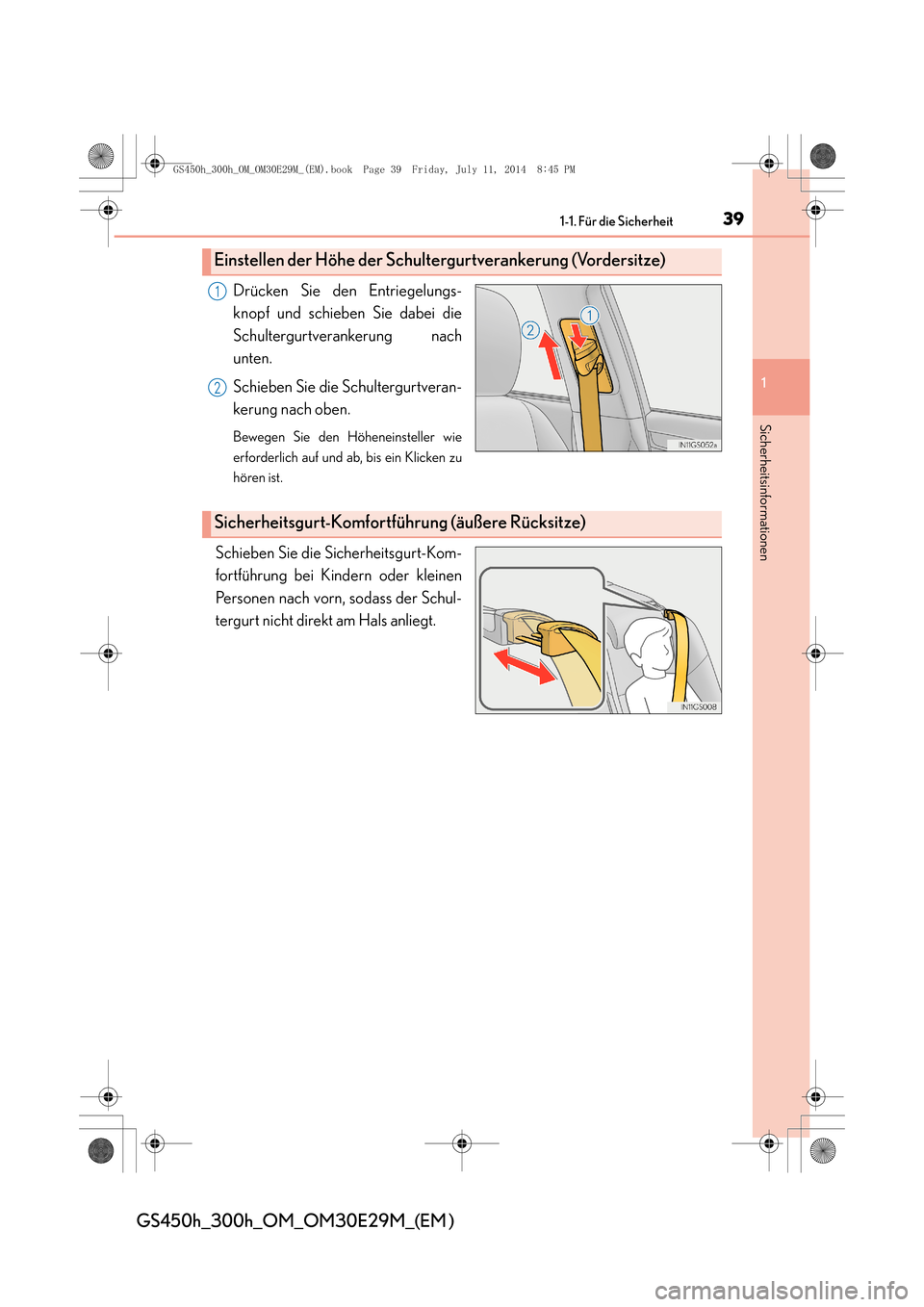

Page 39 of 736
391-1. Für die Sicherheit
1
Sicherheitsinformationen
GS450h_300h_OM_OM30E29M_(EM )
Drücken Sie den Entriegelungs-
knopf und schieben Sie dabei die
Schultergurtverankerung nach
unten.
Schieben Sie die Schultergurtveran-
kerung nach oben.
Bewegen Sie den Höheneinsteller wie
erforderlich auf und ab, bis ein Klicken zu
hören ist.
Schieben Sie die Sicherheitsgurt-Kom-
fortführung bei Kindern oder kleinen
Personen nach vorn, sodass der Schul-
tergurt nicht direkt am Hals anliegt.
Einstellen der Höhe der Schultergurtverankerung (Vordersitze)
1
2
Sicherheitsgurt-Komfortführung (äußere Rücksitze)
GS450h_300h_OM_OM30E29M_(EM).book Page 39 Friday, July 11, 20 14 8:45 PM

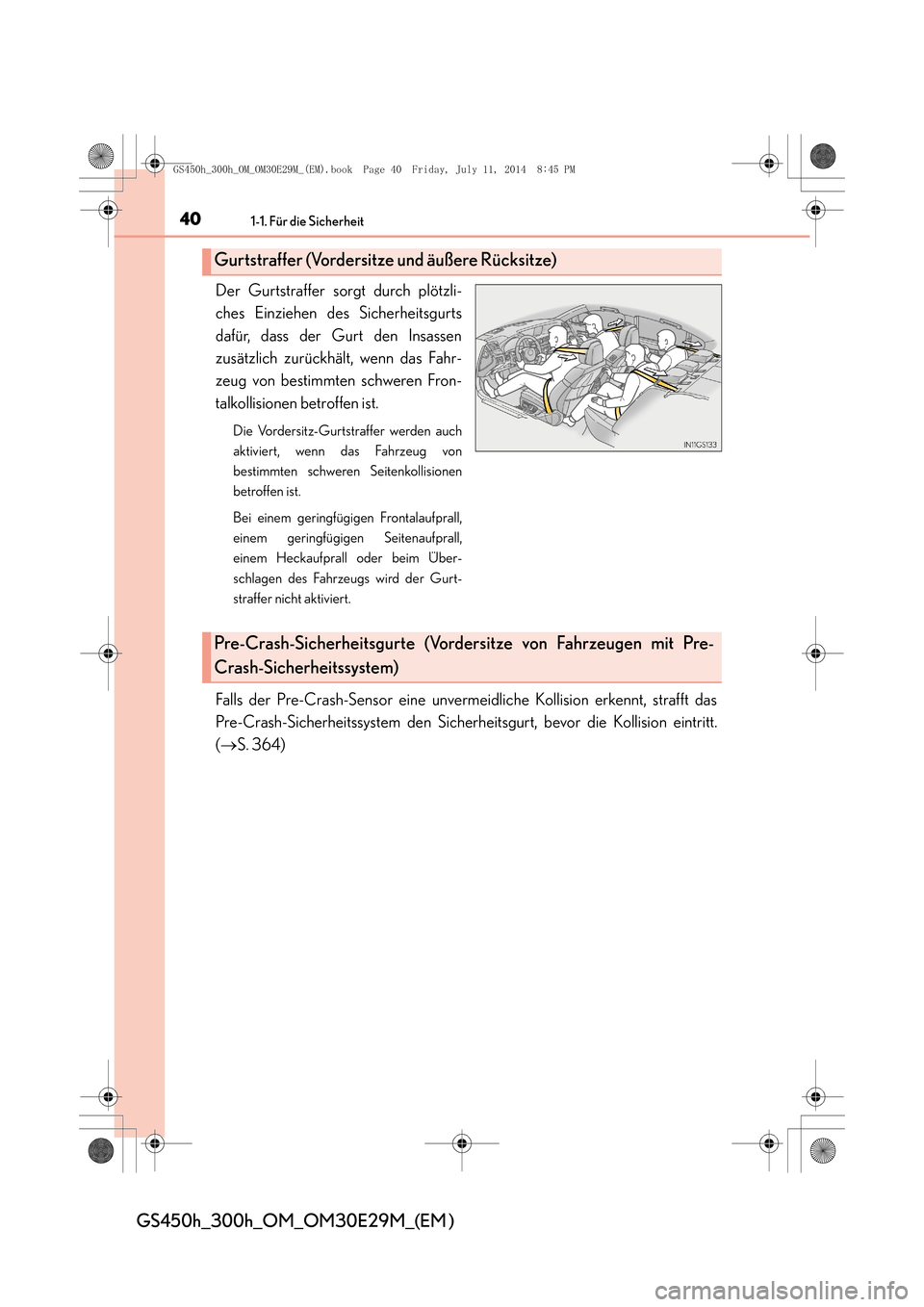

Page 40 of 736
401-1. Für die Sicherheit
GS450h_300h_OM_OM30E29M_(EM )
Der Gurtstraffer sorgt durch plötzli-
ches Einziehen des Sicherheitsgurts
dafür, dass der Gurt den Insassen
zusätzlich zurückhält, wenn das Fahr-
zeug von bestimmten schweren Fron-
talkollisionen betroffen ist.
Die Vordersitz-Gurtstraffer werden auch
aktiviert, wenn das Fahrzeug von
bestimmten schweren Seitenkollisionen
betroffen ist.
Bei einem geringfügigen Frontalaufprall,
einem geringfügigen Seitenaufprall,
einem Heckaufprall oder beim Über-
schlagen des Fahrzeugs wird der Gurt-
straffer nicht aktiviert.
Falls der Pre-Crash-Sensor eine unvermeidliche Kollision erkennt, strafft das
Pre-Crash-Sicherheitssystem den Sicherheitsgurt, bevor die Kollision eintritt.
(→ S. 364)
Gurtstraffer (Vordersitze und äußere Rücksitze)
Pre-Crash-Sicherheitsgurte (Vordersitze von Fahrzeugen mit Pre-
Crash-Sicherheitssystem)
