1212. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
■Расстояние (до дозаправки /после запуска )*1
Расчетное максимальное расстояние , которое автомобиль может
проехать на топливе , имеющемся в баке , и расстояние ,
прошедшее с момента запуска гибридной системы .
•Это расстояние определяется на основании среднего расхода топлива .
Поэтому фактическое расстояние , которое может проехать автомобиль ,
может отличаться от отображаемого на дисплее .
• При добавлении в бак небольшого количества топлива показания могут
остаться прежними .
На время заправки выключайте переключатель POWER. Если заправка
осуществляется без перевода переключателя POWER в режим
выключения , индикация может не обновиться .
■Контроль расхода энергии
→ стр . 134
■G-force
Отображение поперечных векторов G-force, действующих на
автомобиль
Кроме того , наряду с отображением вектора G-force,
отображаются усилие рулевого управления вправо и влево ,
степень нажатия педали акселератора и давление тормозной
жидкости .
Вектор ускорения G-force,
действующего на
автомобиль
Тек у щее значение G-force
( интегрированное значение
продольного и поперечного
векторов G-force)
Степень нажатия педали
акселератора
Давление тормозной жидкости
Запись максимальных значений G-force
1
2
3
4
5

1222. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Степень поворота рулевого колеса
Фактическое состояние автомобиля может отличаться от отображаемой
информации в зависимости от состояния дороги , температуры , скорости
автомобиля и других факторов .
Используйте эту информацию в качестве справочной .
●Сброс записанных максимальных значений G-force
Нажмите и удерживайте для сброса значений .
●Функция сохранения пиков значений (модели F SPORT)
Если генерируются поперечные векторы G-force со значением 0,5 G или
больше , отображаемое значение G-force становится янтарным и
удерживается в течение 2 секунд .
■Давление в шинах (автомобили с системой контроля
давления в шинах )
Показывает давление воздуха в каждой шине .
Давление в шине компактного запасного колеса не отображается .
■Предупреждение о рыскании автомобиля системы LDA
( система предупреждения о выходе за пределы полосы с
рулевым управлением ) (при наличии )
→ стр . 325
■Предупреждение о рыскании автомобиля системы LKA (Lane-
Keeping Assist, система помощи следованию в полосе ) (при
наличии )
→ стр . 314
■Индикация выключена
Отображается пустой экран
*1: Отображается , когда этот параметр имеет значение “Инф . о вожден . 1”, “Инф.
о вожден . 2” или “Инф . о вожден . 3”. (→стр . 675)
*2:Показания функции можно обнулить , нажимая (переключатели управления
приборами ) дольше чем 1 секунду во время отображения параметра , который
требуется обнулить .
Если предусмотрено обнуление нескольких параметров , отобразится экран
выбора .
6

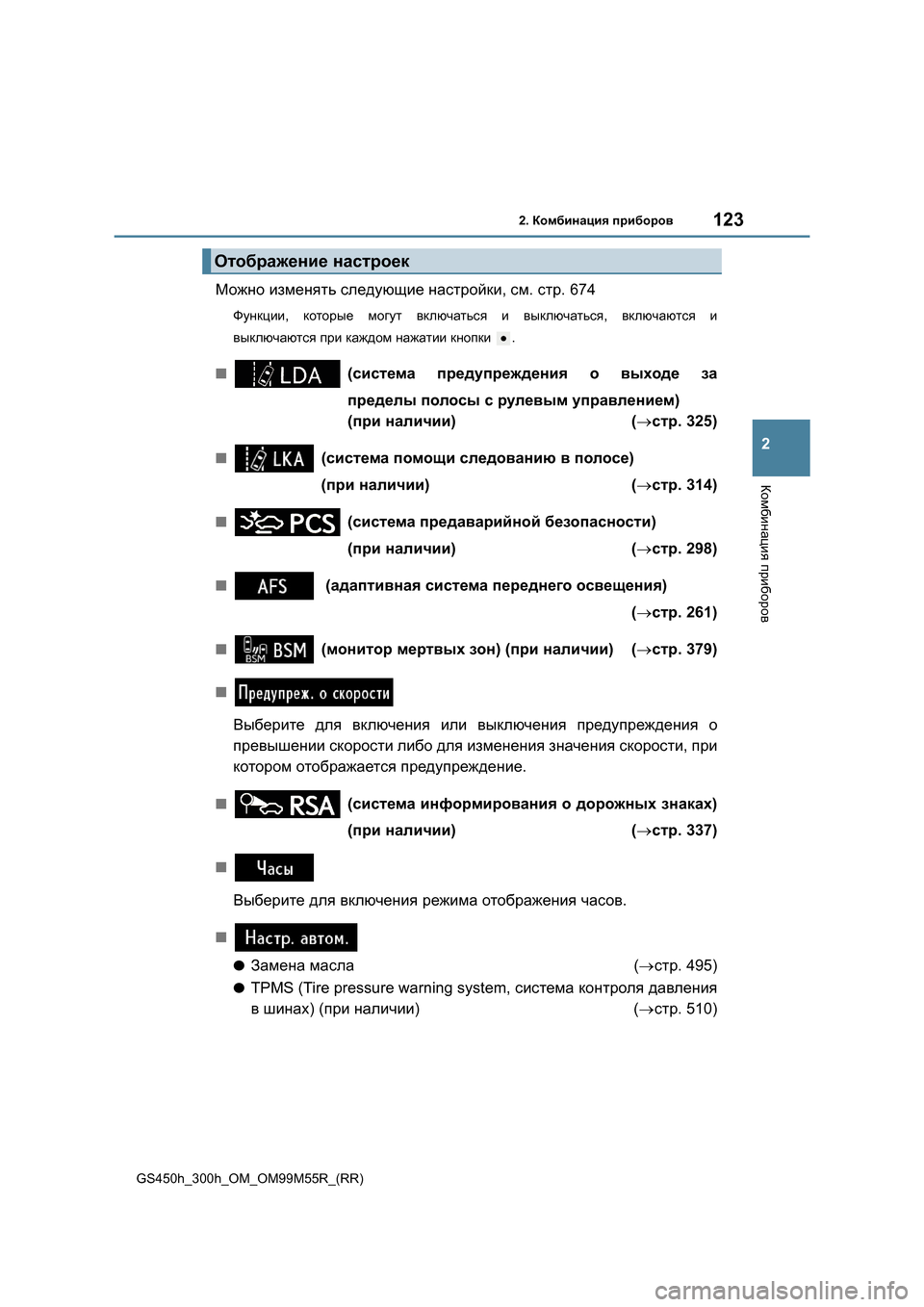

1232. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Можно изменять следующие настройки , см . стр . 674
Функции , которые могут включаться и выключаться , включаются и
выключаются при каждом нажатии кнопки .
■(система предупреждения о выходе за
пределы полосы с рулевым управлением )
( при наличии ) ( →стр . 325)
■(система помощи следованию в полосе )
( при наличии ) ( →стр . 314)
■(система предаварийной безопасности )
( при наличии ) ( →стр . 298)
■ (адаптивная система переднего освещения )
( → стр . 261)
■(монитор мертвых зон ) (при наличии ) (→стр . 379)
■
Выберите для включения или выключения предупреждения о
превышении скорости либо для изменения значения скорости , при
котором отображается предупреждение .
■ (система информирования о дорожных знаках )
( при наличии ) ( →стр . 337)
■
Выберите для включения режима отображения часов .
■
●
Замена масла ( →стр . 495)
●TPMS (Tire pressure warning system, система контроля давления
в шинах ) (при наличии ) ( →стр . 510)
Отображение настроек

1242. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
■
●
Язык
Выберите для изменения языка дисплея .
●Единицы
Выберите для изменения единицы измерения .
●Индикатор EV
Выберите для включения /отключения индикатора EV.
●Переключатель
Отображается процедура регистрации выбранного экрана под кнопкой .
Можно зарегистрировать 1 экран для быстрого доступа , который будет
отображаться при нажатии кнопки .
●Информация о движении 1/2/3
Служит для выбора до 2 элементов , которые будут отображаться на экране
информации о движении , можно настроить до 3 экранов информации о
движении .
●Всплывающий экран
Выберите для включения /отключения всплывающего экрана ,
отображаемого в некоторых ситуациях .
• Индикация навигационных указаний системы навигации (при наличии )
• Отображение входящего вызова системы громкой связи телефона
• Отображение регулировки яркости подсветки панели приборов
●Цвет выделения (кроме моделей F SPORT)
Выберите для изменения цветов выделения на экране , например цвета
курсора .
●Стрелка (модели F SPORT)
Выберите для изменения цвета стрелки тахометра .
●Индикатор REV (модели F SPORT)
Выберите для включения /выключения индикатора REV.
Когда он включен , задайте число оборотов двигателя , при котором
индикатор будет отображаться .
Диапазон значений числа оборотов двигателя :
2000–6000 об/мин
●Максимальный REV (модели F SPORT)
Выберите для включения /выключения максимального REV.
●Тахометр
Выберите для настройки постоянного отображения тахометра или
индикатора гибридной системы либо для автоматической смены их
отображения в соответствии с режимом движения .

1252. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
●Настройки по умолчанию
Зарегистрированные или измененные настройки приборов будут удалены
или возвращены в значения по умолчанию .
■Индикация вектора G-force
● Значения G-force могут не быть нулевыми даже при стоящем автомобиле ,
например , когда он припаркован на уклоне .
● В зависимости от условий использования автомобиля давление тормозной
жидкости может не достигать своего максимума даже при полностью нажатой
педали тормоза .
● Если контакт 12-вольтной аккумуляторной батареи отсоединен и подсоединен
снова , усилие рулевого управления может временно не отображаться . Через
некоторое время после начала движения автомобиля отображение появится .
● В зависимости от состояния автомобиля отображение давления тормозной
жидкости может изменяться даже в том случае , если педаль тормоза не
нажата .
■ Экран проверки системы
При переводе переключателя POWER в режим ON во время проверки работы
системы на экране отображается заставка . После завершения проверки системы
снова отображается обычный экран .
■ Прекращение отображения настроек
В следующих ситуациях настройки , использующие переключатели управления
приборами , не будут отображаться .
● Когда на многофункциональном дисплее появляется предупреждение
● При начале движения автомобиля
■ Давление в шинах (при наличии )
● Для того чтобы начало отображаться давление в шинах , может потребоваться
несколько минут после перевода переключателя POWER в состояние ON.
Кроме того , для обновления показаний давления воздуха в шинах после
подкачки шин может потребоваться несколько минут .
● На экране может отобразиться “---”, если информацию о состоянии шин нельзя
определить из -за плохих условий приема радиоволн .
● Давление в шинах зависит от температуры . Отображаемые значения могут
также отличаться от значений , измеренных манометром .

1262. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR) ■
При отсоединении и последующем присоединении клемм 12-вольтной
батареи
Будут обнулены данные о движении .
■ Жидкокристаллический дисплей
→ стр . 116
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при движении
● При использовании многофункционального дисплея во время вождения
автомобиля обращайте особое внимание на безопасность области вокруг
автомобиля .
● Во время вождения автомобиля не смотрите на многофункциональный
дисплей в течение продолжительного времени , так как Вы можете не
заметить пешеходов , предметы на дороге и т.п ., находящиеся перед Вашим
автомобилем .
■ Меры предосторожности при настройке дисплея
Поскольку при настройке дисплея гибридная система должна работать ,
автомобиль необходимо припарковать в месте с нормальной вентиляцией . В
замкнутом пространстве , например в гараже , выхлопные газы , включая
опасный угарный газ (CO), могут накапливаться и проникать в салон
автомобиля . Это может привести к смерти или серьезному ущербу здоровью .
ВНИМАНИЕ !
■Во время настройки дисплея
Во избежание разряда 12-вольтной аккумуляторной батареи при выполнении
персональной настройки гибридная система автомобиля должна работать .

127
2
2. Комбинация приборов
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Индикация на ветровом стекле∗
Система индикации на ветровом стекле может быть использована
для проецирования на ветровое стекло информации о скорости
автомобиля и других данных .
Индикация на ветровом стекле
Яркость индикации автоматически
изменяется в соответствии с
яркостью окружающей среды .
Кнопка “HUD”
Переключатель регулировки
яркости индикации
Яркость индикации можно настроить
на требуемый уровень .
Регулятор положения
индикации
Кнопка “DISP”
∗: При наличии
Сводка функций
1
2
3
4
5

1282. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
●Скорость автомобиля
●Индикатор гибридной системы (→ стр . 131)
●Тахометр
●Положение рычага управления трансмиссией и диапазон
переключения передач
Показывает выбранное положение рычага управления трансмиссией или
выбранный диапазон переключения передач (→ стр . 245)
●Дорожные знаки , распознаваемые системой RSA
(Road Sign Assist, система информирования о дорожных знаках )
( при наличии )( →стр . 337)
●Информация аудиосистемы*
При использовании кнопок управления аудиосистемой информация об
аудиосистеме отображается в течение приблизительно 3 секунд .
●Индикация навигационных указаний (автомобили с навигационной
системой )( →стр . 131)
При приближении к перекрестку в режиме навигации по маршруту с помощью
навигационной системы автоматически отображается стрелка , показывающая
направление движения .
●Отображение предупреждения о выходе за пределы полосы (LDA
[ система предупреждения о выходе за пределы полосы с рулевым
управлением ] или LKA [Lane-Keeping Assist, система помощи
следованию в полосе ]) (при наличии )( →стр . 566)
●Отображение предупреждения о сближении (системы
динамического радарного круиз -контроля , системы динамического
радарного круиз -контроля в полном диапазоне скоростей )
( при наличии ) ( →стр . 566)
●Предупреждение о торможении перед столкновением (PCS [Pre-
Crash Safety system, система предаварийной безопасности ])
( при наличии )( →стр . 566)
*:Значение по умолчанию – выключено
Содержание индикации на ветровом стекле

1292. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
■Кнопка “HUD”
При нажатии этого
переключателя производится
включение /выключение
индикации на ветровом стекле
и смена единиц измерения
скорости автомобиля , как
указано ниже :
XТип A
ВЫКЛ . → ВКЛ . (км /ч ) → ВЫКЛ .
XТип B
ВЫКЛ . → ВКЛ . (мили /ч ) → ВКЛ . (км /ч ) → ВЫКЛ .
■Кнопка “DISP”
При нажатии этой кнопки
производится смена
отображаемой информации
( кроме скорости автомобиля ).
Выключение
Индикатор гибридной
системы
Тахометр
Включение индикации на ветровом стекле
1
2
3

1302. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
■Настройка положения индикации
Выше
Ниже
■Настройка яркости
Яркость индикации автоматически настраивается в соответствии с
яркостью окружающей среды . Однако яркость можно настраивать
вручную в пределах 9 уровней .
Ярче
Тем н ее
Улу ч ш е н и е видимости индикации
1
2
1
2
