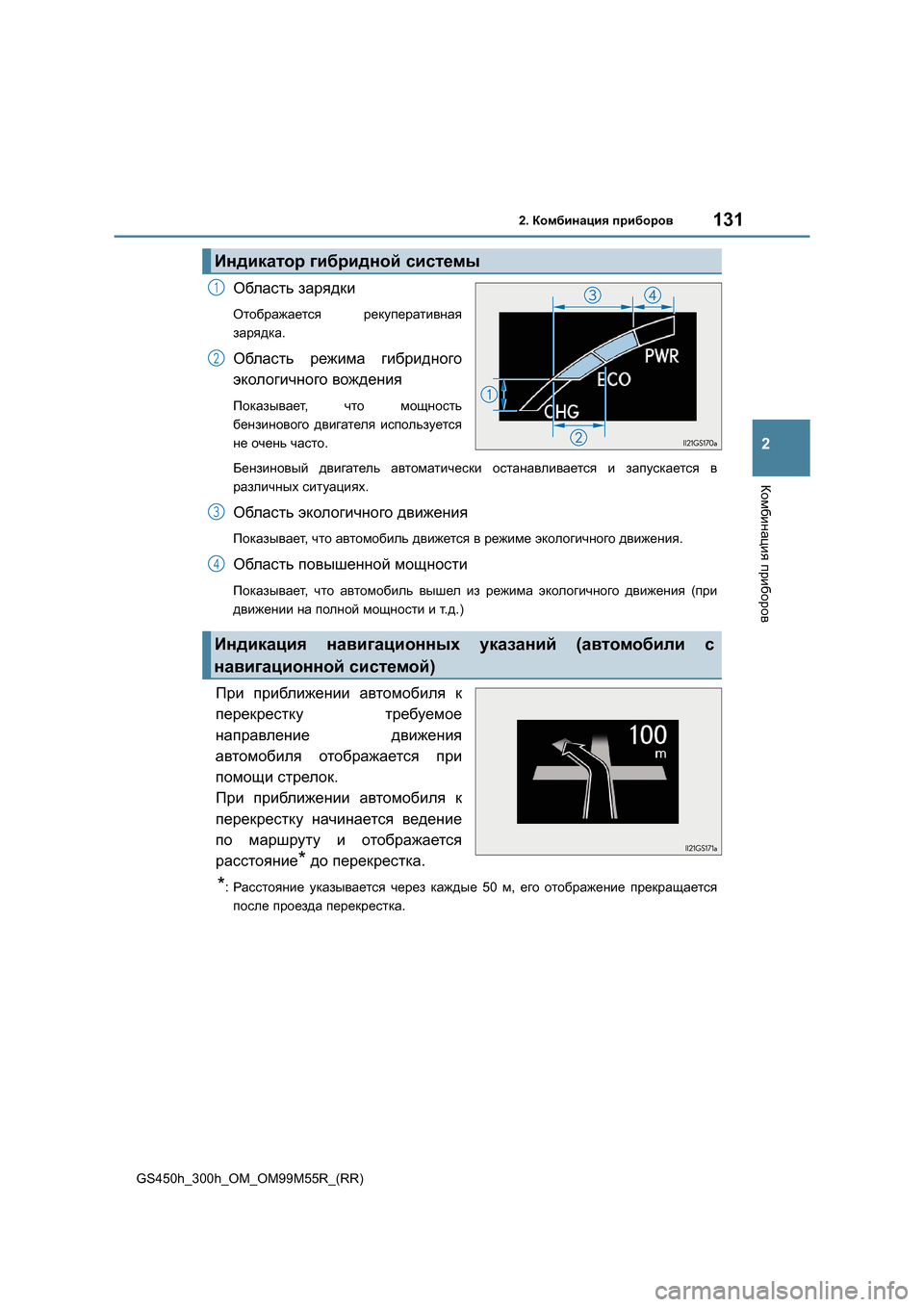

1312. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Область зарядки
Отображается рекуперативная
зарядка .
Область режима гибридного
экологичного вождения
Показывает , что мощность
бензинового двигателя используется
не очень часто .
Бензиновый двигатель автоматически останавливается и запускается в
различных ситуациях .
Область экологичного движения
Показывает , что автомобиль движется в режиме экологичного движения .
Область повышенной мощности
Показывает , что автомобиль вышел из режима экологичного движения (при
движении на полной мощности и т .д .)
При приближении автомобиля к
перекрестку требуемое
направление движения
автомобиля отображается при
помощи стрелок .
При приближении автомобиля к
перекрестку начинается ведение
по маршруту и отображается
расстояние
* до перекрестка .
*:Расстояние указывается через каждые 50 м, его отображение прекращается
после проезда перекрестка .
Индикатор гибридной системы
1
2
Индикация навигационных указаний (автомобили с
навигационной системой )
3
4

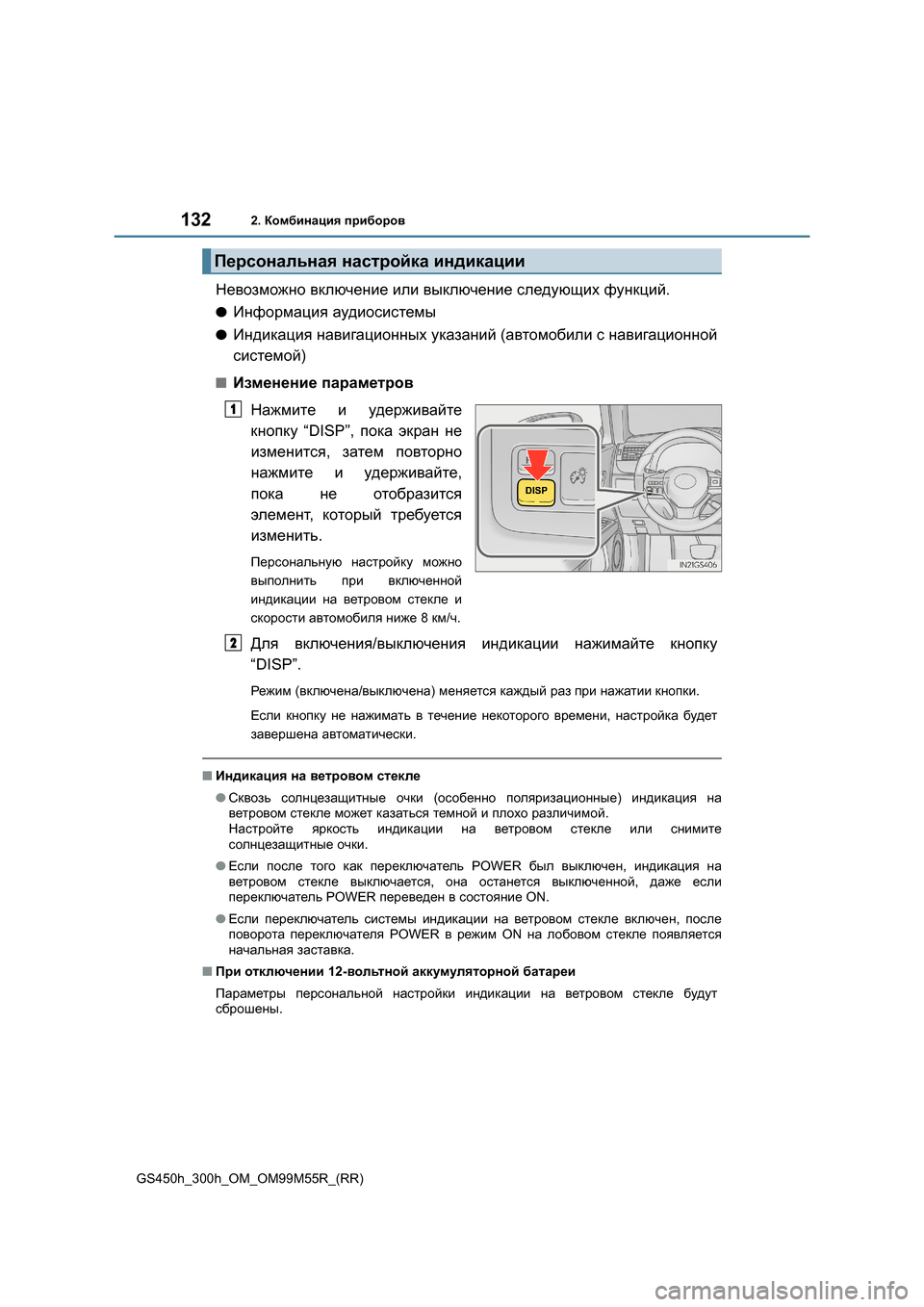

1322. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Невозможно включение или выключение следующих функций .
●Информация аудиосистемы
●Индикация навигационных указаний (автомобили с навигационной
системой )
■Изменение параметров
Нажмите и удерживайте
кнопку “DISP”, пока экран не
изменится , затем повторно
нажмите и удерживайте ,
пока не отобразится
элемент , который требуется
изменить .
Персональную настройку можно
выполнить при включенной
индикации на ветровом стекле и
скорости автомобиля ниже 8км /ч .
Для включения /выключения индикации нажимайте кнопку
“DISP”.
Режи м (включена /выключена ) меняется каждый раз при нажатии кнопки .
Если кнопку не нажимать в течение некоторого времени , настройка будет
завершена автоматически .
■Индикация на ветровом стекле
● Сквозь солнцезащитные очки (особенно поляризационные ) индикация на
ветровом стекле может казаться темной и плохо различимой .
Настройте яркость индикации на ветровом стекле или снимите
солнцезащитные очки .
● Если после того как переключатель POWER был выключен , индикация на
ветровом стекле выключается , она останется выключенной , даже если
переключатель POWER переведен в состояние ON.
● Если переключатель системы индикации на ветровом стекле включен , после
поворота переключателя POWER в режим ON на лобовом стекле появляется
начальная заставка .
■ При отключении 12-вольтной аккумуляторной батареи
Параметры персональной настройки индикации на ветровом стекле будут
сброшены .
Персональная настройка индикации
1
2

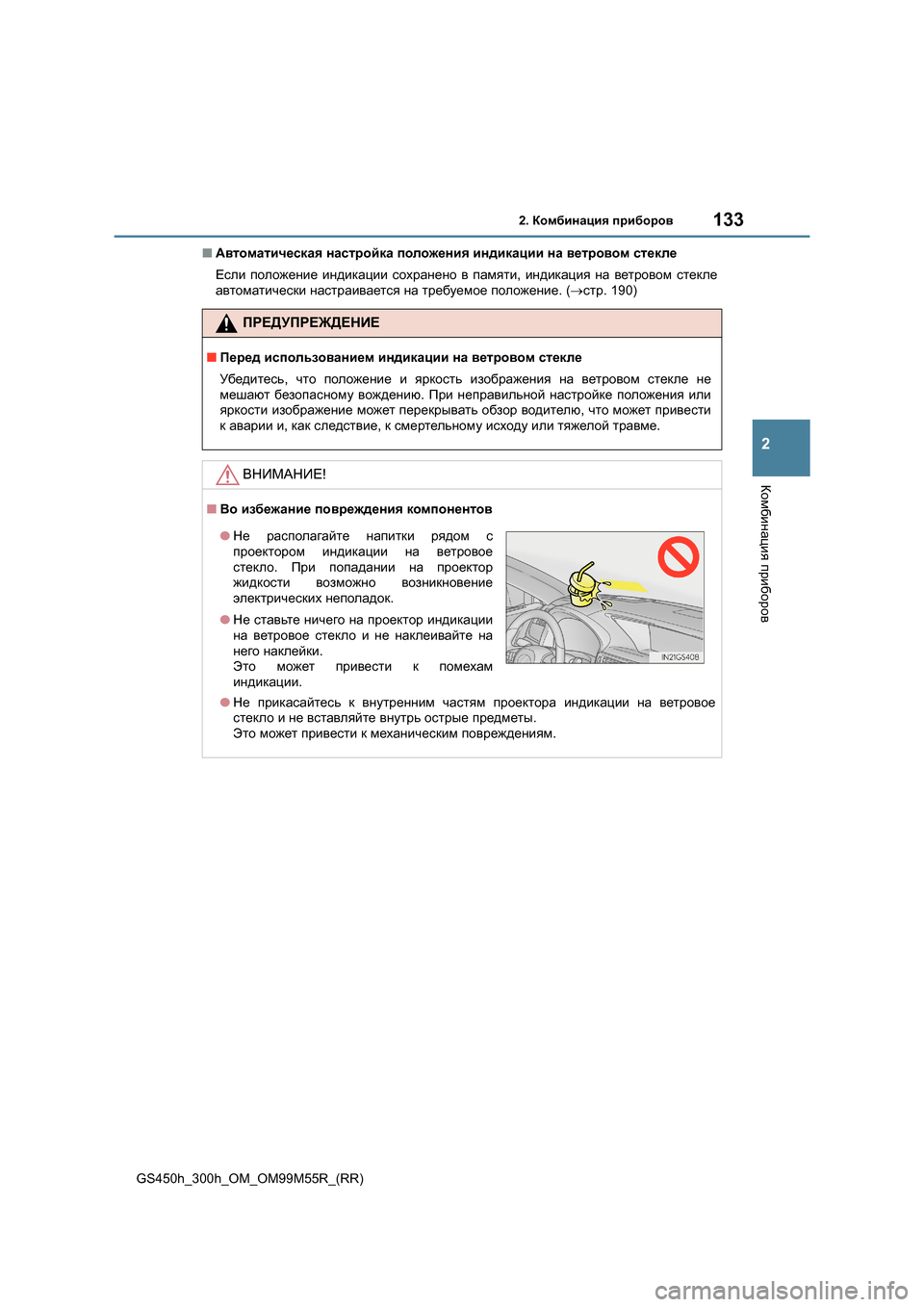

1332. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR) ■
Автоматическая настройка положения индикации на ветровом стекле
Если положение индикации сохранено в памяти , индикация на ветровом стекле
автоматически настраивается на требуемое положение . (→ стр . 190)
ПРЕДУПРЕЖДЕНИЕ
■Перед использованием индикации на ветровом стекле
Убедитесь , что положение и яркость изображения на ветровом стекле не
мешают безопасному вождению . При неправильной настройке положения или
яркости изображение может перекрывать обзор водителю , что может привести
к аварии и , как следствие , к смертельному исходу или тяжелой травме .
ВНИМАНИЕ !
■Во избежание повреждения компонентов
● Не прикасайтесь к внутренним частям проектора индикации на ветровое
стекло и не вставляйте внутрь острые предметы .
Это может привести к механическим повреждениям .
●Не располагайте напитки рядом с
проектором индикации на ветровое
стекло . При попадании на проектор
жидкости возможно возникновение
электрических неполадок .
● Не ставьте ничего на проектор индикации
на ветровое стекло и не наклеивайте на
него наклейки .
Это может привести к помехам
индикации .

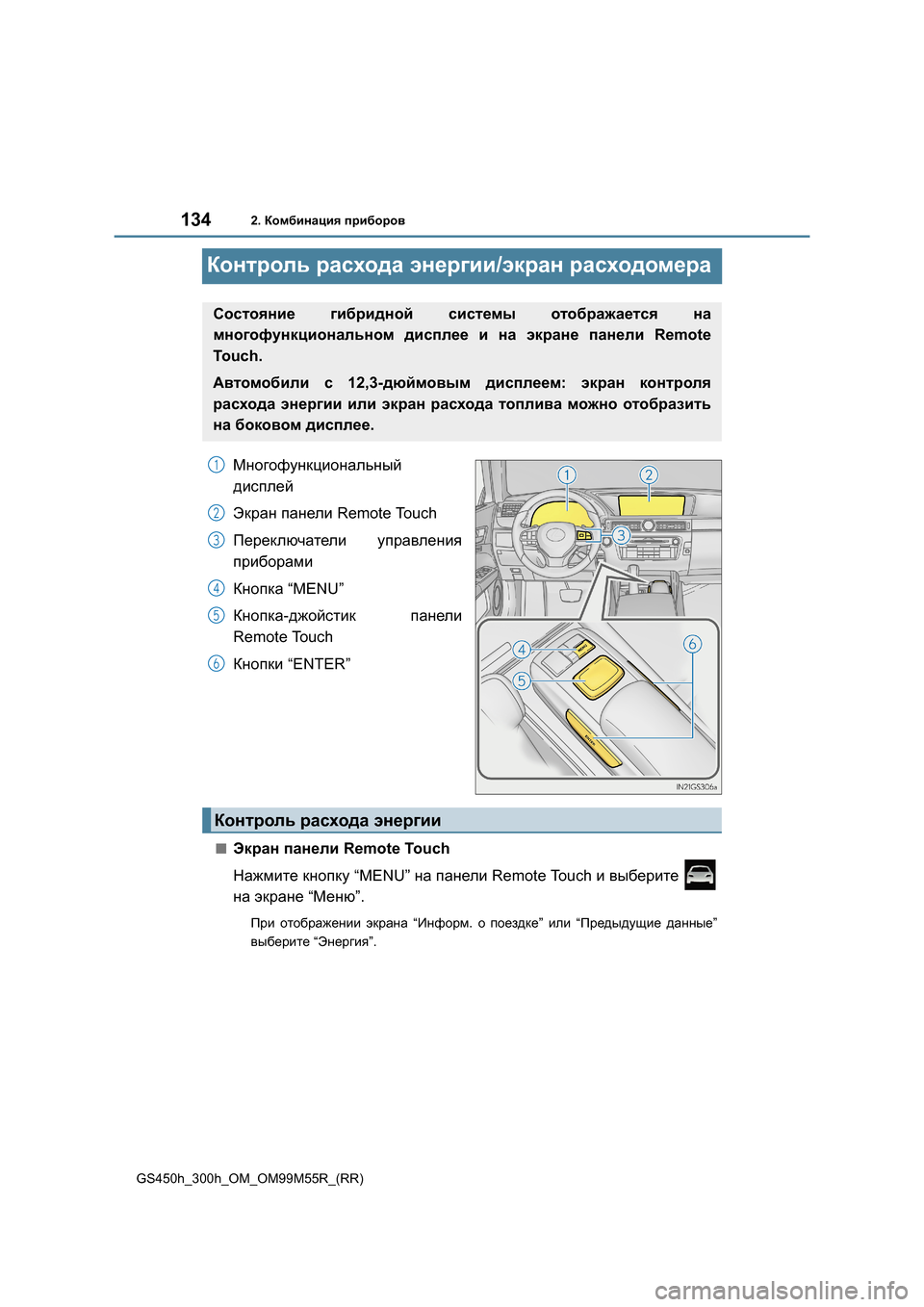

1342. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Контроль расхода энергии /экран расходомера
Многофункциональный
дисплей
Экран панели Remote Touch
Переключатели управления
приборами
Кнопка “MENU”
Кнопка -джойстик панели
Remote Touch
Кнопки “ENTER”
■Экран панели Remote Touch
Нажмите кнопку “MENU” на панели Remote Touch и выберите
на экране “Меню ”.
При отображении экрана “Информ . о поездке ” или “Предыдущие данные ”
выберите “Энергия ”.
Состояние гибридной системы отображается на
многофункциональном дисплее и на экране панели Remote
To u c h .
Автомобили с 12,3- дюймовым дисплеем : экран контроля
расхода энергии или экран расхода топлива можно отобразить
на боковом дисплее .
1
2
3
4
5
6
Контроль расхода энергии

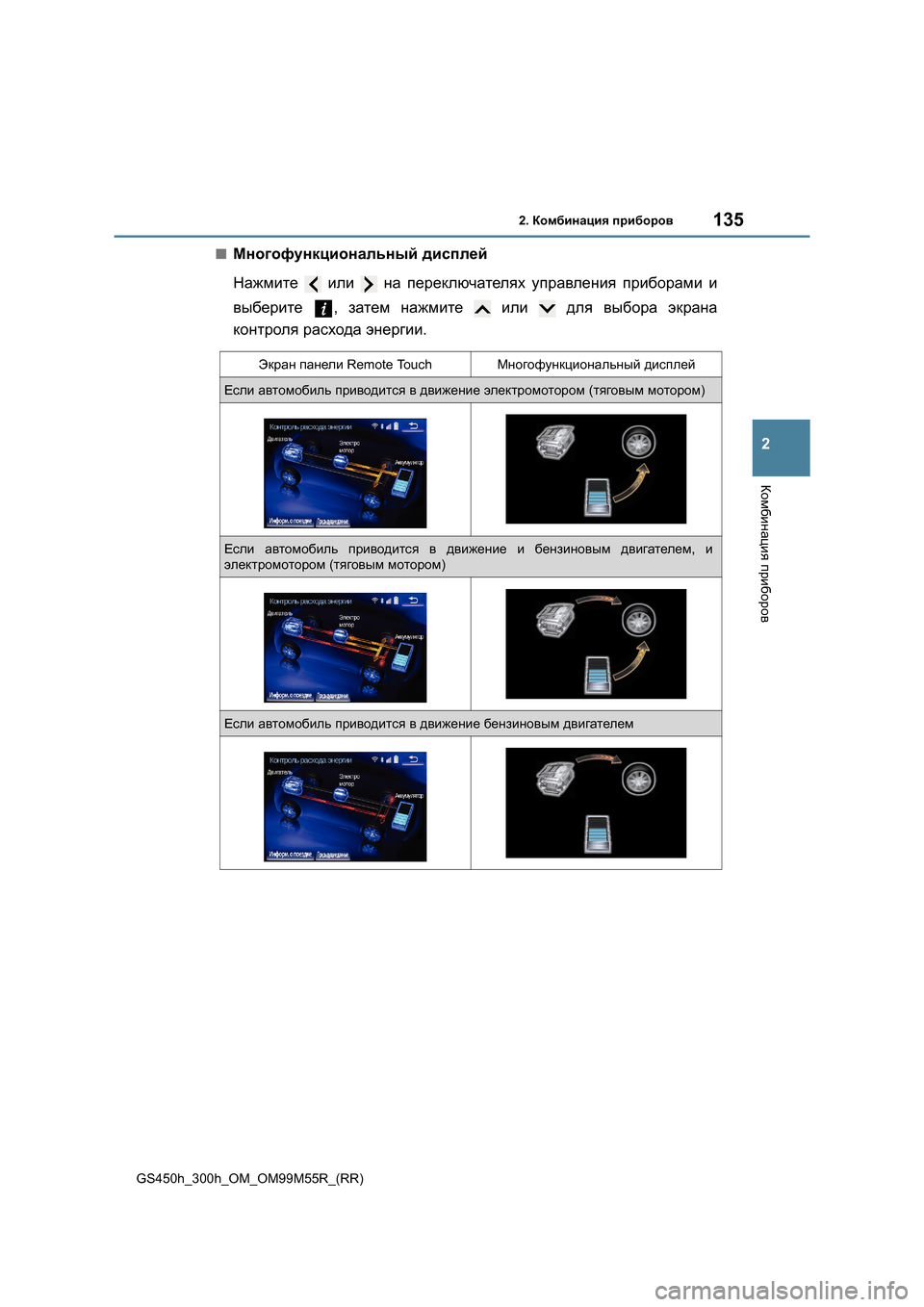

1352. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
■Многофункциональный дисплей
Нажмите или на переключателях управления приборами и
выберите , затем нажмите или для выбора экрана
контроля расхода энергии .
Экран панели Remote TouchМногофункциональный дисплей
Если автомобиль приводится в движение электромотором (тяговым мотором )
Если автомобиль приводится в движение и бензиновым двигателем , и
электромотором (тяговым мотором )
Если автомобиль приводится в движение бензиновым двигателем

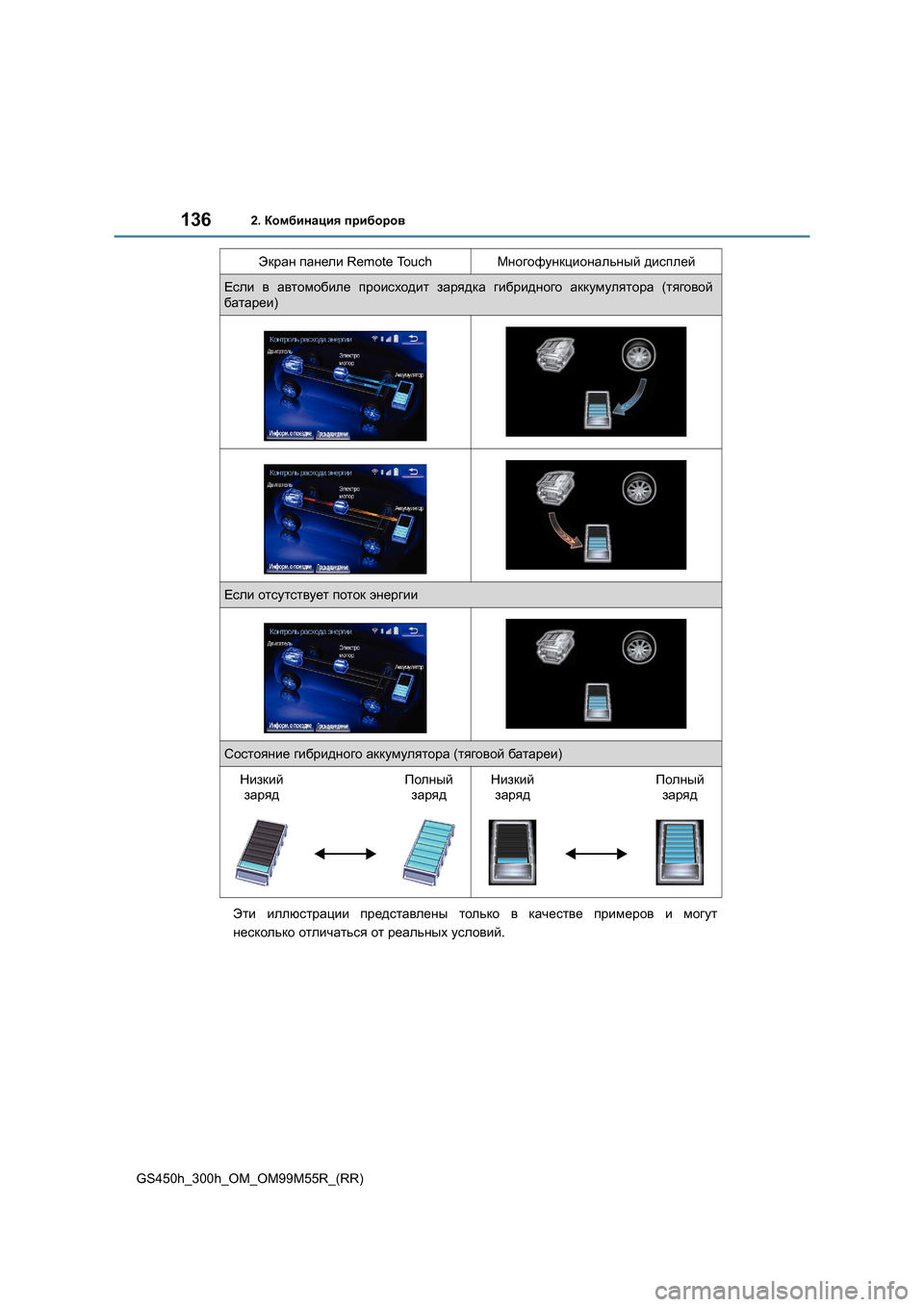

1362. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR) Эти
иллюстрации представлены только в качестве примеров и могут
несколько отличаться от реальных условий .
Если в автомобиле происходит зарядка гибридного аккумулятора (тяговой
батареи )
Если отсутствует поток энергии
Состояние гибридного аккумулятора (тяговой батареи )
Низкий
зарядПолный
зарядНизкий
зарядПолный
заряд
Экран панели Remote TouchМногофункциональный дисплей

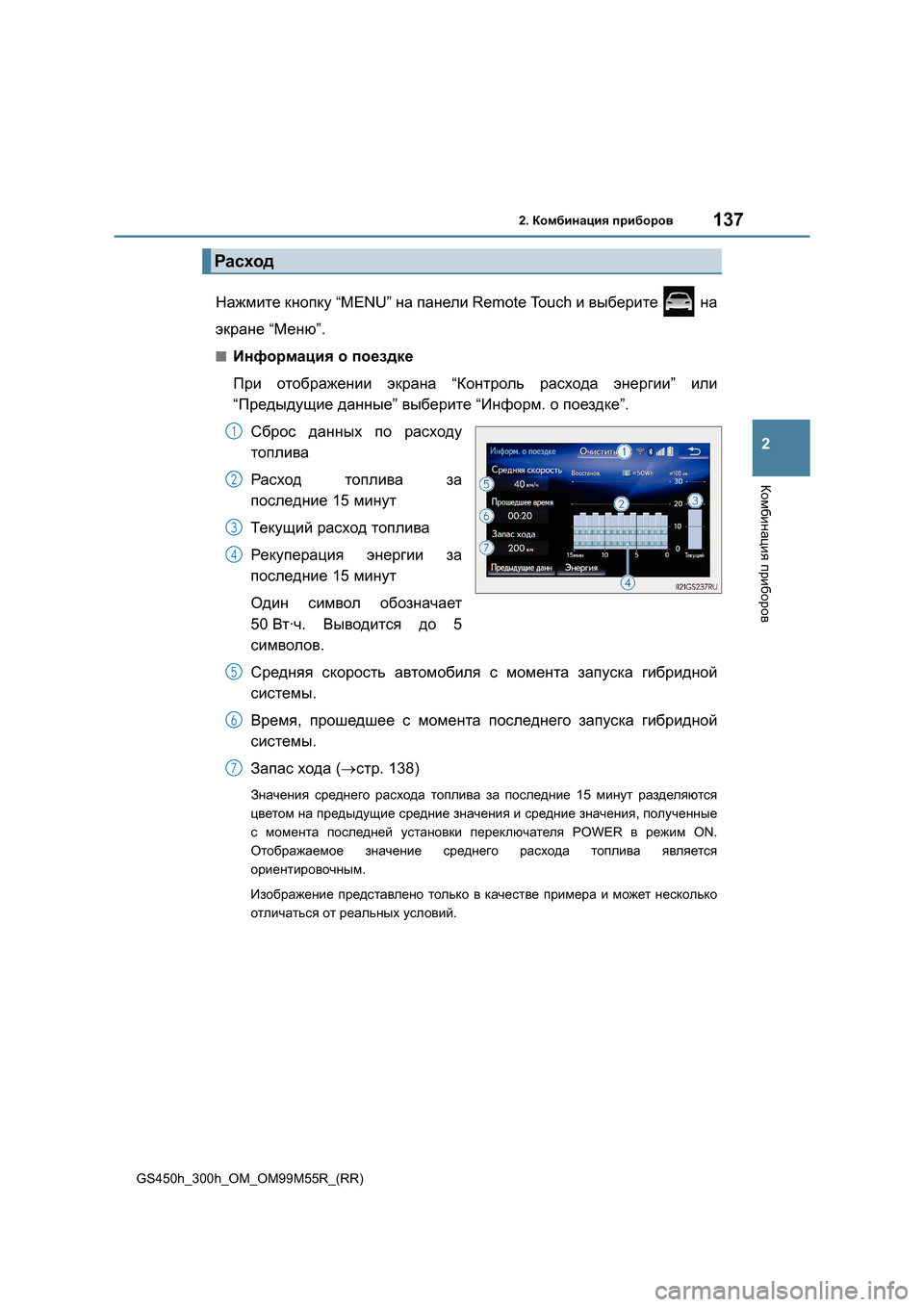

1372. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Нажмите кнопку “MENU” на панели Remote Touch и выберите на
экране “Меню ”.
■Информация о поездке
При отображении экрана “Контроль расхода энергии ” или
“ Предыдущие данные ” выберите “Информ . о поездке ”.
Сброс данных по расходу
топлива
Расход топлива за
последние 15 минут
Тек у щ и й расход топлива
Рекуперация энергии за
последние 15 минут
Один символ обозначает
50 Вт·ч . Выводится до 5
символов .
Средняя скорость автомобиля с момента запуска гибридной
системы .
Время , прошедшее с момента последнего запуска гибридной
системы .
Запас хода (→ стр . 138)
Значения среднего расхода топлива за последние 15 минут разделяются
цветом на предыдущие средние значения и средние значения , полученные
с момента последней установки переключателя POWER в режим ON.
Отображаемое значение среднего расхода топлива является
ориентировочным .
Изображение представлено только в качестве примера и может несколько
отличаться от реальных условий .
Расход
1
2
3
4
5
6
7

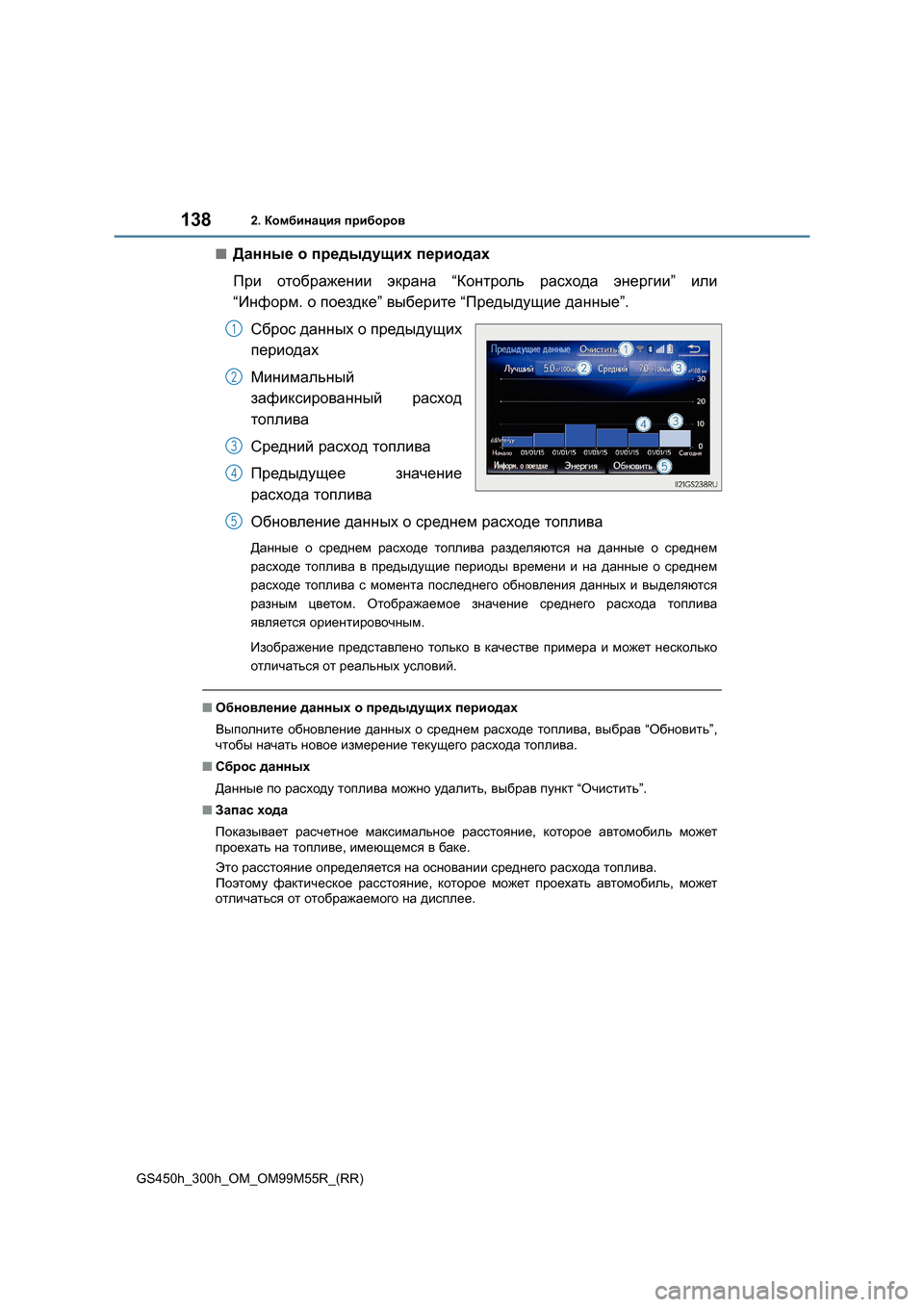

1382. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
■Данные о предыдущих периодах
При отображении экрана “Контроль расхода энергии ” или
“ Информ . о поездке ” выберите “Предыдущие данные ”.
Сброс данных о предыдущих
периодах
Минимальный
зафиксированный расход
топлива
Средний расход топлива
Предыдущее значение
расхода топлива
Обновление данных о среднем расходе топлива
Данные о среднем расходе топлива разделяются на данные о среднем
расходе топлива в предыдущие периоды времени и на данные о среднем
расходе топлива с момента последнего обновления данных и выделяются
разным цветом . Отображаемое значение среднего расхода топлива
является ориентировочным .
Изображение представлено только в качестве примера и может несколько
отличаться от реальных условий .
■Обновление данных о предыдущих периодах
Выполните обновление данных о среднем расходе топлива , выбрав “Обновить ”,
чтобы начать новое измерение текущего расхода топлива .
■ Сброс данных
Данные по расходу топлива можно удалить , выбрав пункт “Очистить ”.
■ Запас хода
Показывает расчетное максимальное расстояние , которое автомобиль может
проехать на топливе , имеющемся в баке .
Это расстояние определяется на основании среднего расхода топлива .
Поэтому фактическое расстояние , которое может проехать автомобиль , может
отличаться от отображаемого на дисплее .
1
2
3
4
5

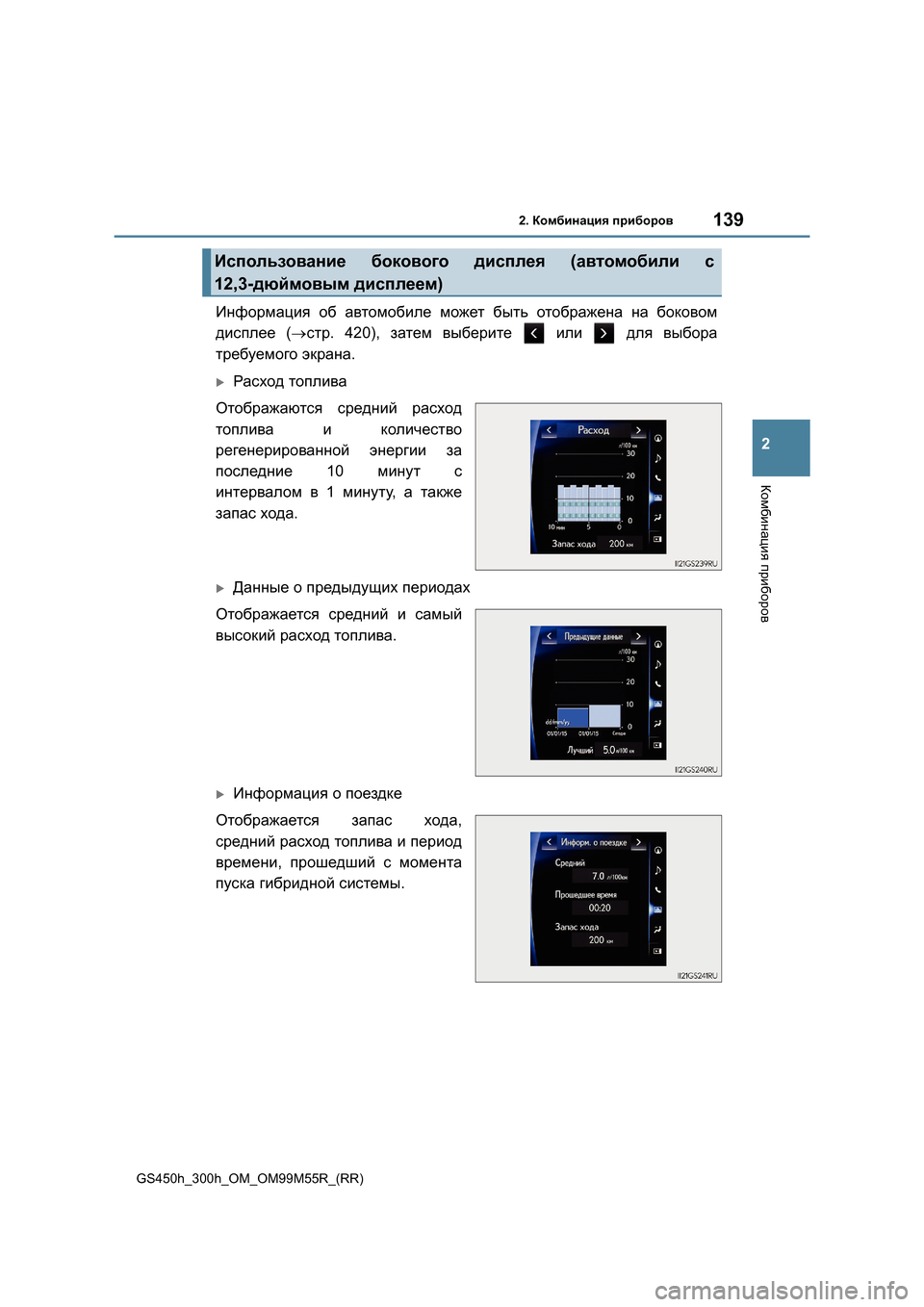

1392. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Информация об автомобиле может быть отображена на боковом
дисплее (→стр . 420), затем выберите или для выбора
требуемого экрана .
XРасход топлива
Отображаются средний расход
топлива и количество
регенерированной энергии за
последние 10 минут с
интервалом в 1 минуту , а также
запас хода .
XДанные о предыдущих периодах
Отображается средний и самый
высокий расход топлива .
XИнформация о поездке
Отображается запас хода ,
средний расход топлива и период
времени , прошедший с момента
пуска гибридной системы .
Использование бокового дисплея (автомобили с
12,3- дюймовым дисплеем )

1402. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
XКонтроль расхода энергии
Отображаются работа гибридной
системы и состояния
рекуперации энергии .
Изображение представлено только в качестве примера и может несколько
отличаться от реальных условий .
