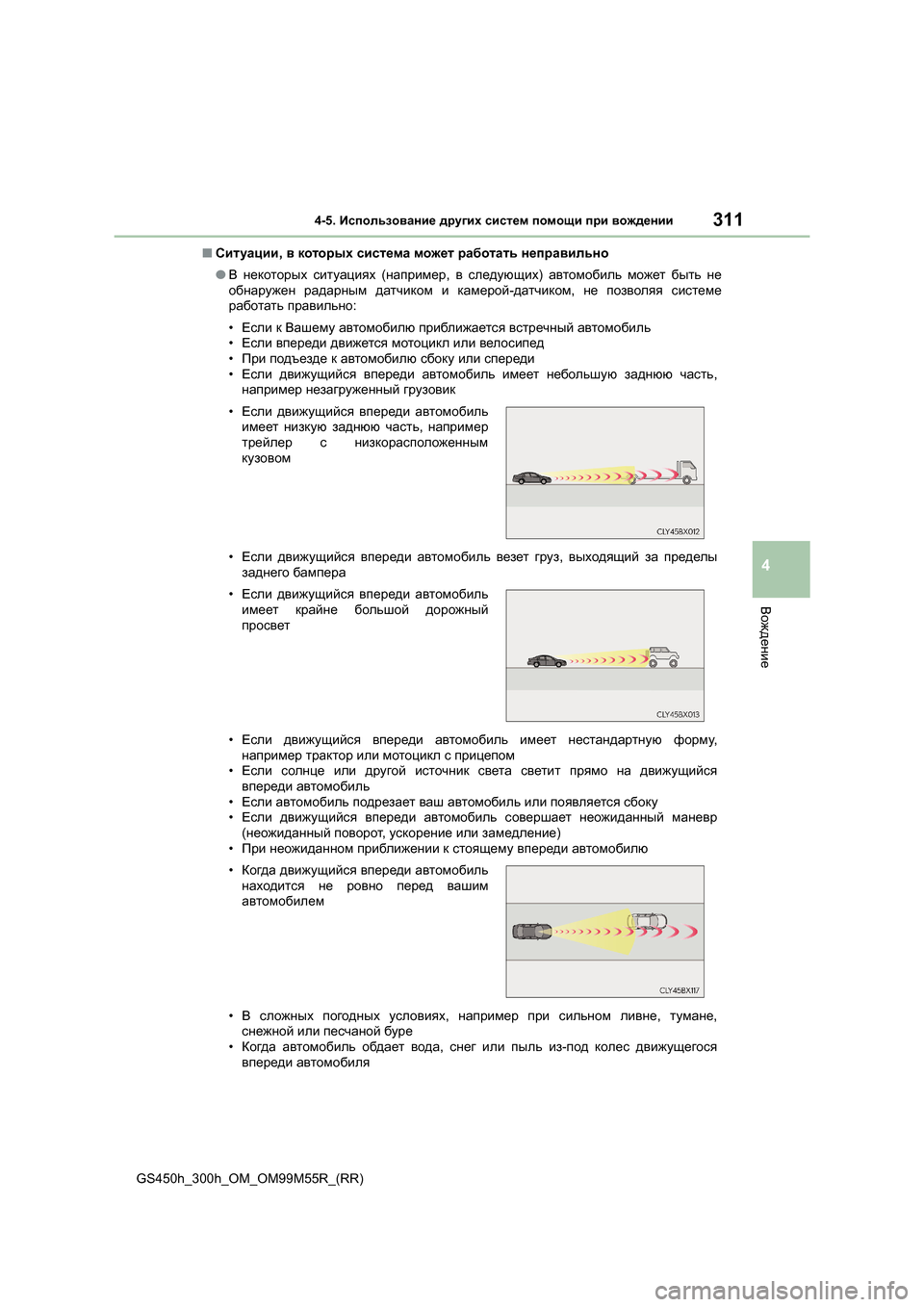

3114-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR) ■
Ситуации , в которых система может работать неправильно
● В некоторых ситуациях (например , в следующих ) автомобиль может быть не
обнаружен радарным датчиком и камерой -датчиком , не позволяя системе
работать правильно :
• Если к Вашему автомобилю приближается встречный автомобиль
• Если впереди движется мотоцикл или велосипед
• При подъезде к автомобилю сбоку или спереди
• Если движущийся впереди автомобиль имеет небольшую заднюю часть ,
например незагруженный грузовик
• Если движущийся впереди автомобиль везет груз , выходящий за пределы
заднего бампера
• Если движущийся впереди автомобиль имеет нестандартную форму ,
например трактор или мотоцикл с прицепом
• Если солнце или другой источник света светит прямо на движущийся
впереди автомобиль
• Если автомобиль подрезает ваш автомобиль или появляется сбоку
• Если движущийся впереди автомобиль совершает неожиданный маневр
( неожиданный поворот , ускорение или замедление )
• При неожиданном приближении к стоящему впереди автомобилю
• В сложных погодных условиях , например при сильном ливне , тумане ,
снежной или песчаной буре
• Когда автомобиль обдает вода , снег или пыль из -под колес движущегося
впереди автомобиля
•
Если движущийся впереди автомобиль
имеет низкую заднюю часть , например
трейлер с низкорасположенным
кузовом
• Если движущийся впереди автомобиль
имеет крайне большой дорожный
просвет
• Когда движущийся впереди автомобиль
находится не ровно перед вашим
автомобилем

3124-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR) •
При проезде через плотный туман или дым
• При движении в местности с быстрой сменой уровня освещенности ,
например на входе в туннель и выходе из него
• Когда очень яркий свет , например солнечный свет или свет фар встречного
транспорта , светит прямо в камеру -датчик
• При слабом освещении , например на рассвете или в сумерках , либо ночью
или в туннеле
• После запуска гибридной системы автомобиль не двигался в течение
некоторого времени
• Во время совершения левого /правого поворота и в течение нескольких
секунд после совершения левого /правого поворота
• Во время движения по кривой и в течение нескольких секунд после
движения по кривой
• Если автомобиль находится в заносе
• Если передняя часть автомобиля поднимается или опускается
• Если колеса не выровнены
• Если щетка стеклоочистителя бл окирует камеру -датчик
• Автомобиль колеблется .
• Автомобиль движется на очень высокой скорости .
• При движении по холму
• Если смещен радарный датчик или камера -датчик
● В некоторых ситуациях (например , в следующих ) может быть не достигнуто
требуемое тормозное усилие , что препятствует правильной работе системы :
• Если функции торможения не могут работать в полную силу , например когда
детали тормозной системы очень холодные , очень горячие или очень
мокрые
• Если автомобиль неправильно оснащен (сильный износ тормозов или шин ,
неправильное давление в шинах и т .п .)
• Когда автомобиль движется по гравийной дороге или другой скользкой
поверхности
● Некоторые автомобили или пешеходы (например , следующие ) могут не
обнаруживаться радарным датчиком и камерой -датчиком , что препятствует
правильной работе системы
*4:
• Пешеходы ростом ниже приблизительно 1 м или выше приблизительно 2 м
• Пешеходы в одежде слишком большого размера (плащ от дождя , длинная
юбка и т .п .), которая делает силуэт человека нечетким
• Пешеходы с большим багажом или с зонтом в руках , которые скрывают
часть их тела
• Пешеходы , идущие наклонившись или приседая
• Пешеходы , толкающие коляску , кресло -коляску , велосипед или другой
автомобиль
• Гр у п п ы пешеходов , находящихся вплотную друг к другу
• Пешеходы в белой одежде , которая выглядит слишком яркой
• Пешеходы в темноте , например ночью или в туннеле
• Пешеходы , одежда которых бл изк а по цвету или яркости к окружающей их
среде
• Пешеходы рядом со стенами , заборами , ограждениями или большими
объектами
• Пешеходы , находящиеся на металлическом объекте (крышке люка , стальной
пластине и т .п .) на дороге

3134-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR) •

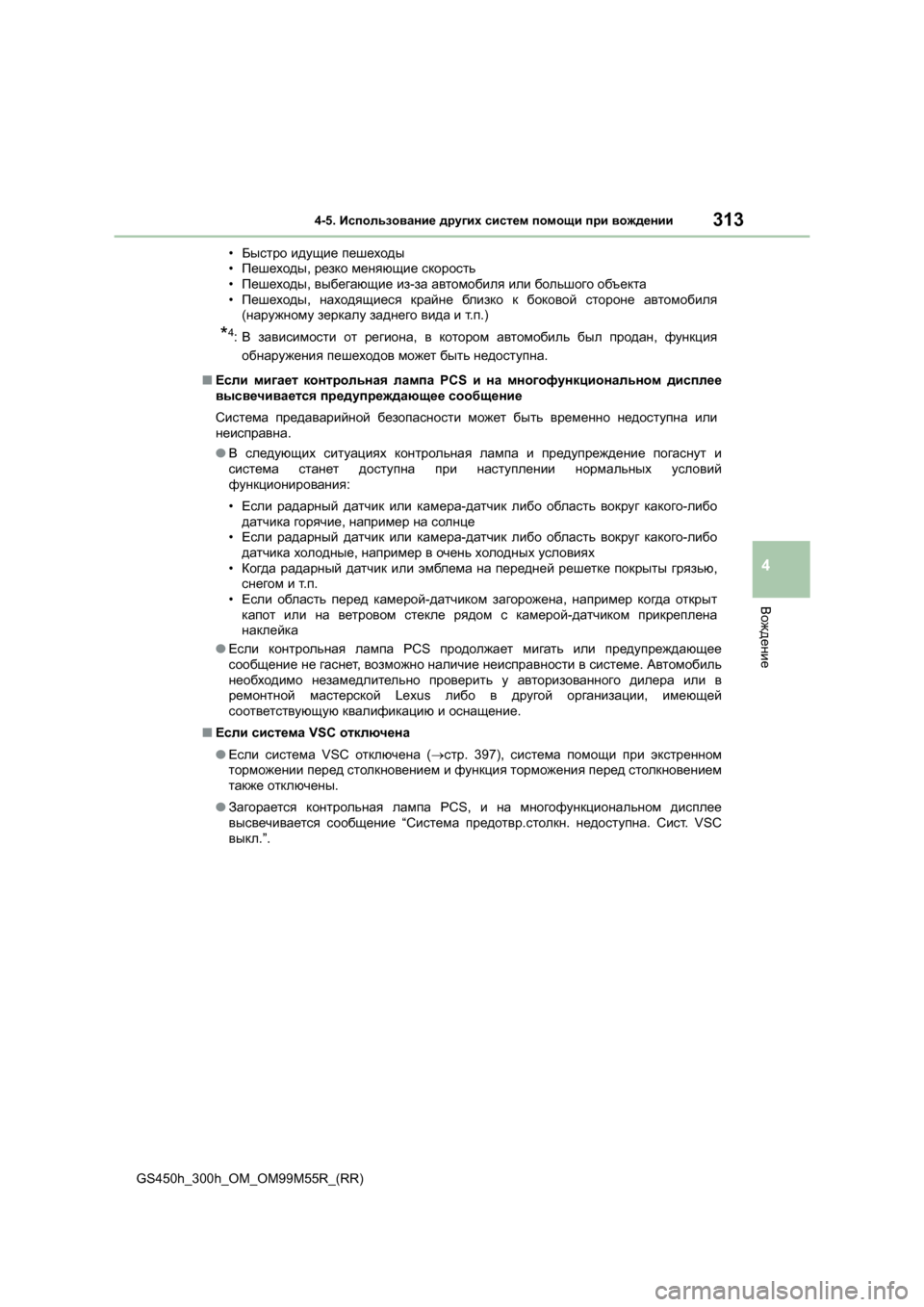

Быстро идущие пешеходы
• Пешеходы , резко меняющие скорость
• Пешеходы , выбегающие из -за автомобиля или большого объекта
• Пешеходы , находящиеся крайне близк о к боковой стороне автомобиля
( наружному зеркалу заднего вида и т .п .)
*4: В зависимости от региона , в котором автомобиль был продан , функция
обнаружения пешеходов может быть недоступна .
■ Если мигает контрольная лампа PCS и на многофункциональном дисплее
высвечивается предупреждающее сообщение
Система предаварийной безопасности может быть временно недоступна или
неисправна .
● В следующих ситуациях контрольная лампа и предупреждение погаснут и
система станет доступна при наступлении нормальных условий
функционирования :
• Если радарный датчик или камера -датчик либо область вокруг какого -либо
датчика горячие , например на солнце
• Если радарный датчик или камера -датчик либо область вокруг какого -либо
датчика холодные , например в очень холодных условиях
• Когда радарный датчик или эмблема на передней решетке покрыты грязью ,
снегом и т .п .
• Если область перед камерой -датчиком загорожена , например когда открыт
капот или на ветровом стекле рядом с камерой -датчиком прикреплена
наклейка
● Если контрольная лампа PCS продолжает мигать или предупреждающее
сообщение не гаснет , возможно наличие неисправности в системе . Автомобиль
необходимо незамедлительно проверить у авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
■ Если система VSC отключена
● Если система VSC отключена (→ стр . 397), система помощи при экстренном
торможении перед столкновением и функция торможения перед столкновением
также отключены .
● Загорается контрольная лампа PCS, и на многофункциональном дисплее
высвечивается сообщение “Система предотвр .столкн . недоступна . Сист . VSC
выкл .”.

3144-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)

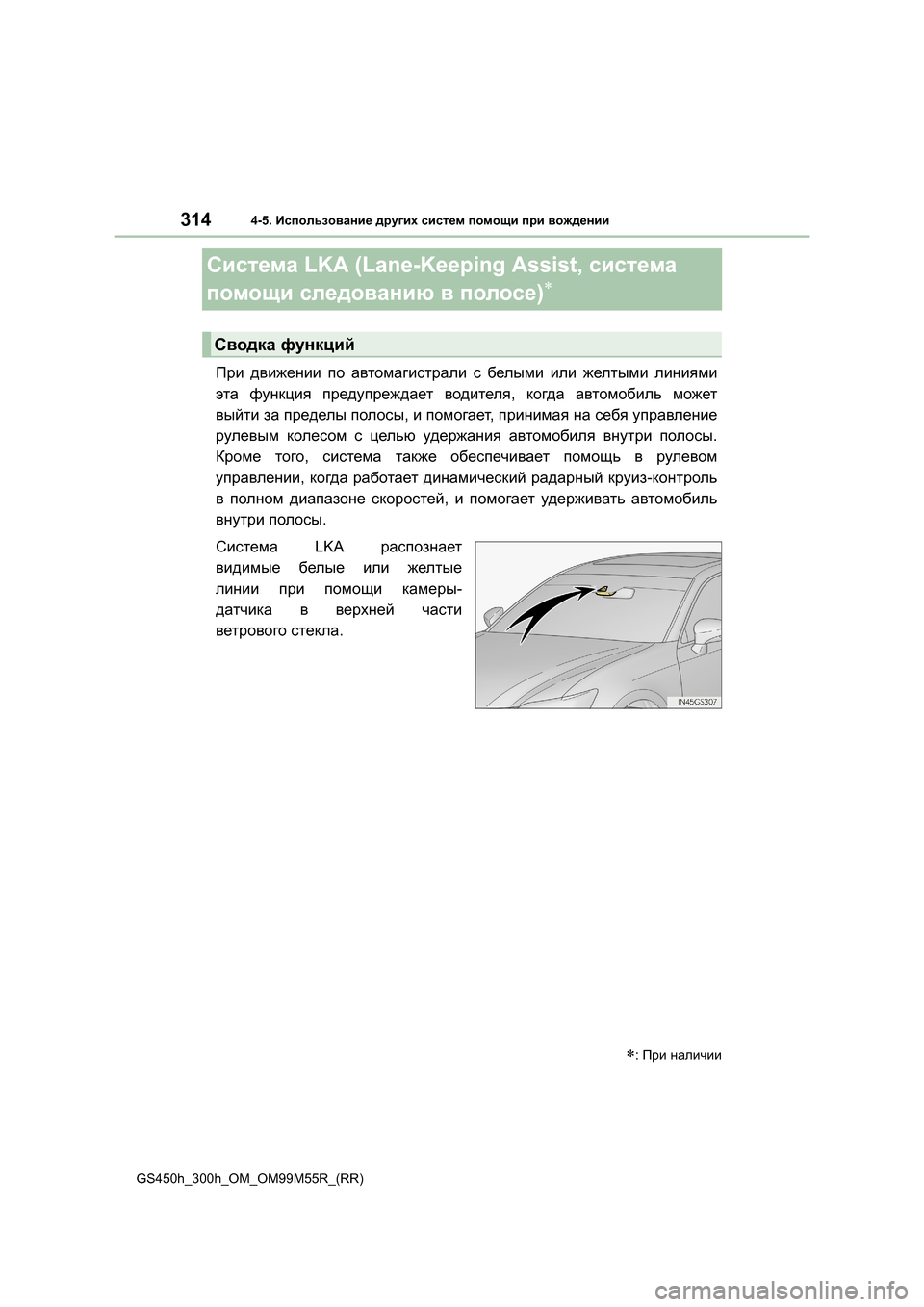

Система LKA (Lane-Keeping Assist, система
помощи следованию в полосе )
∗
При движении по автомагистрали с белыми или желтыми линиями
эта функция предупреждает водителя , когда автомобиль может
выйти за пределы полосы , и помогает , принимая на себя управление
рулевым колесом с целью удержания автомобиля внутри полосы .
Кроме того , система также обеспечивает помощь в рулевом
управлении , когда работает динамический радарный круиз -контроль
в полном диапазоне скоростей , и помогает удерживать автомобиль
внутри полосы .
Система LKA распознает
видимые белые или желтые
линии при помощи камеры -
датчика в верхней части
ветрового стекла .
∗: При наличии
Сводка функций

3154-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR)

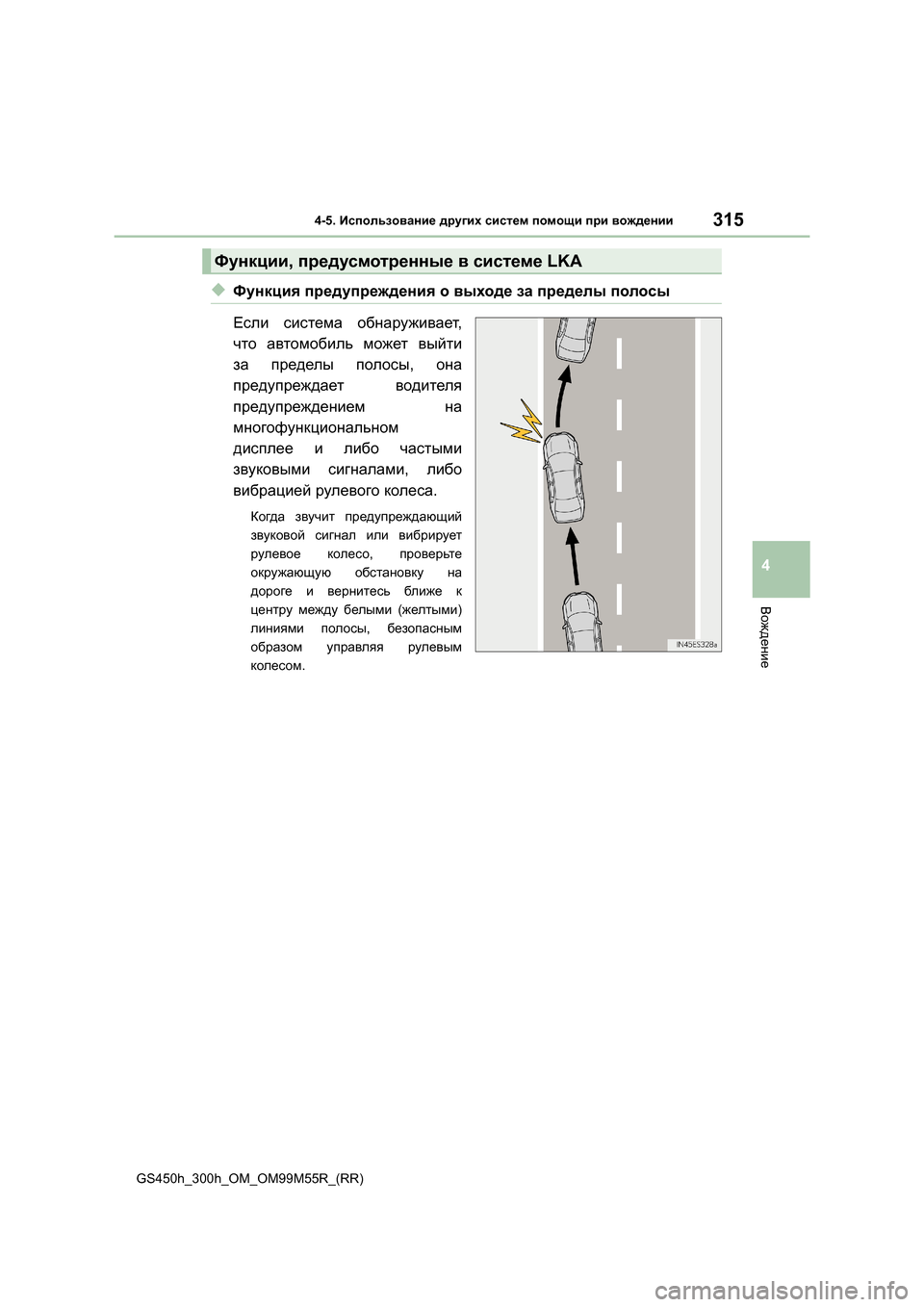

◆Функция предупреждения о выходе за пределы полосы
Если система обнаруживает ,
что автомобиль может выйти
за пределы полосы , она
предупреждает водителя
предупреждением на
многофункциональном
дисплее и либо частыми
звуковыми сигналами , либо
вибрацией рулевого колеса .
Когда звучит предупреждающий
звуковой сигнал или вибрирует
рулевое колесо , проверьте
окружающую обстановку на
дороге и вернитесь ближе к
центру между белыми (желтыми )
линиями полосы , безопасным
образом управляя рулевым
колесом .
Функции , предусмотренные в системе LKA

3164-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)

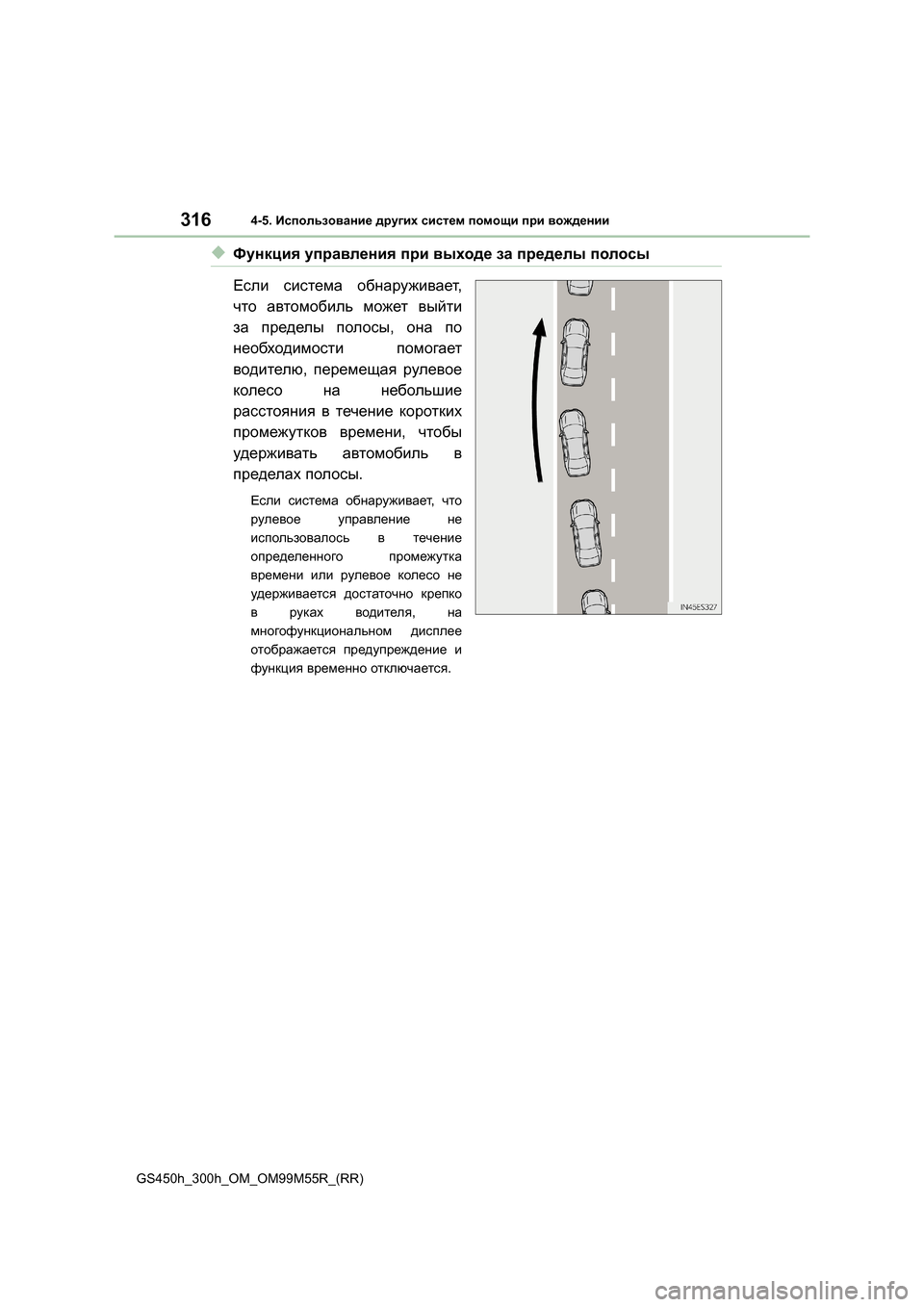

◆Функция управления при выходе за пределы полосы
Если система обнаруживает ,
что автомобиль может выйти
за пределы полосы , она по
необходимости помогает
водителю , перемещая рулевое
колесо на небольшие
расстояния в течение коротких
промежутков времени , чтобы
удерживать автомобиль в
пределах полосы .
Если система обнаруживает , что
рулевое управление не
использовалось в течение
определенного промежутка
времени или рулевое колесо не
удерживается достаточно крепко
в руках водителя , на
многофункциональном дисплее
отображается предупреждение и
функция временно отключается .

3174-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR)

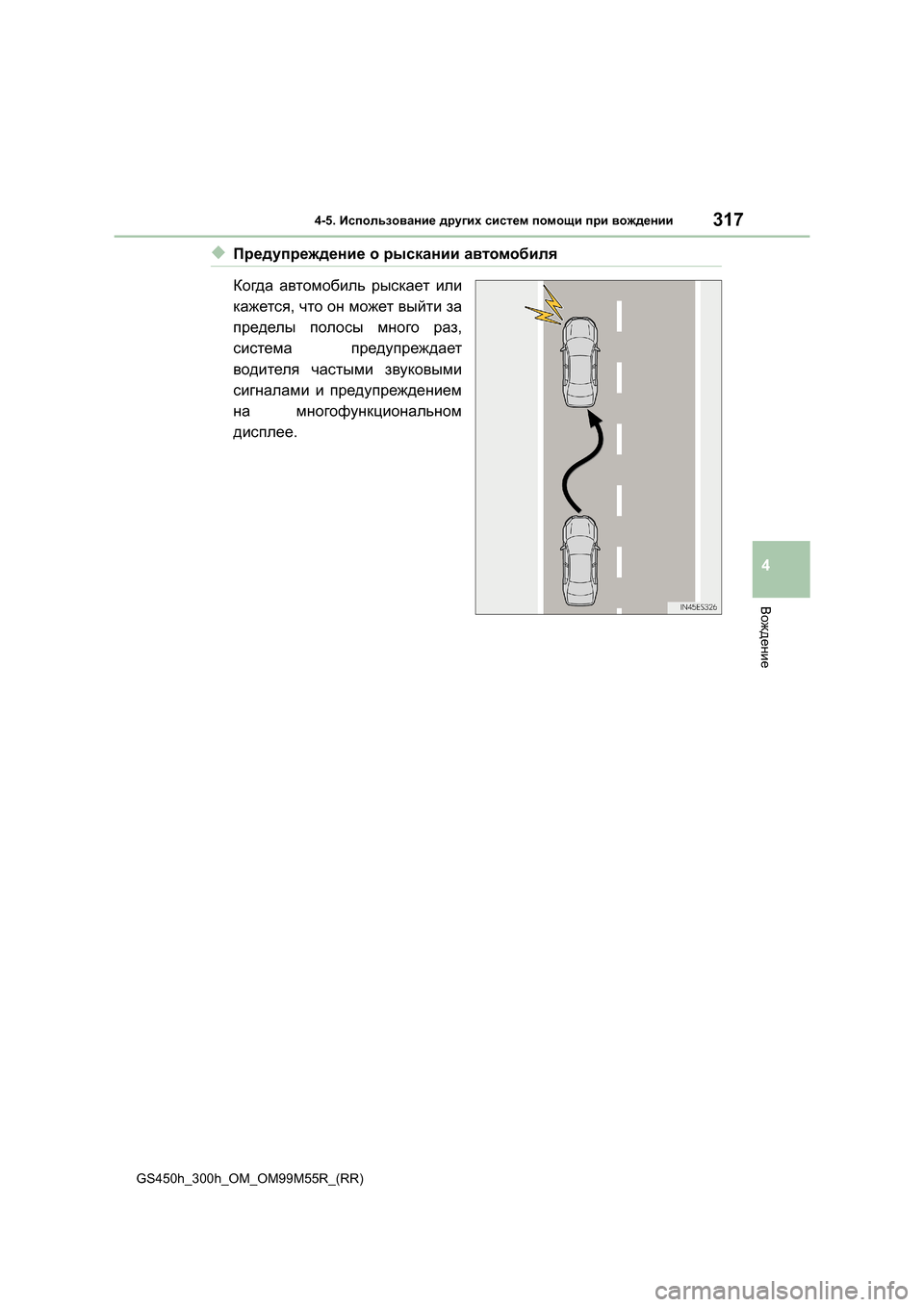

◆Предупреждение о рыскании автомобиля
Когда автомобиль рыскает или
кажется , что он может выйти за
пределы полосы много раз ,
система предупреждает
водителя частыми звуковыми
сигналами и предупреждением
на многофункциональном
дисплее .

3184-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)

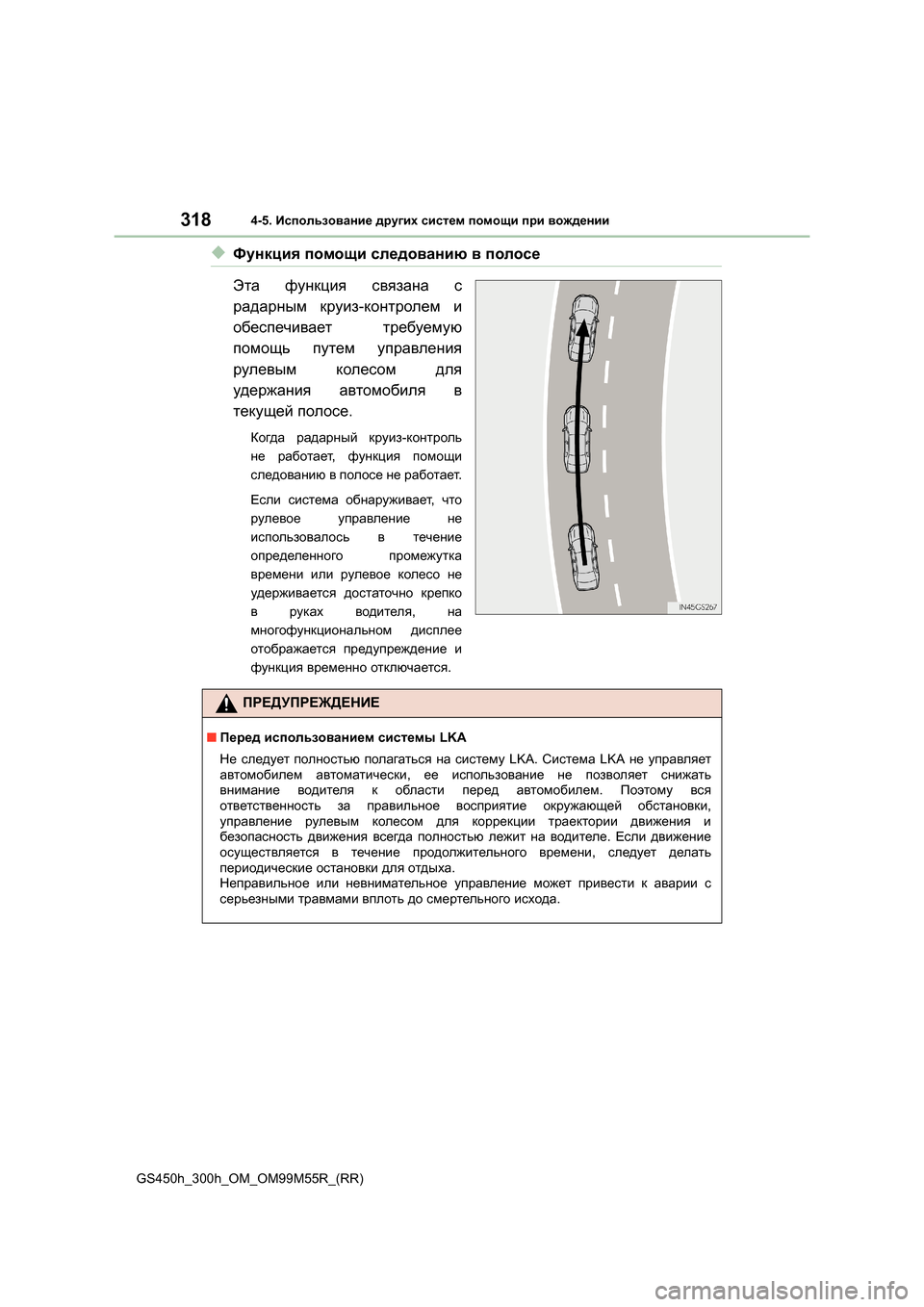

◆Функция помощи следованию в полосе
Эта функция связана с
радарным круиз -контролем и
обеспечивает требуемую
помощь путем управления
рулевым колесом для
удержания автомобиля в
текущей полосе .
Когда радарный круиз -контроль
не работает , функция помощи
следованию в полосе не работает .
Если система обнаруживает , что
рулевое управление не
использовалось в течение
определенного промежутка
времени или рулевое колесо не
удерживается достаточно крепко
в руках водителя , на
многофункциональном дисплее
отображается предупреждение и
функция временно отключается .
ПРЕДУПРЕЖДЕНИЕ
■Перед использованием системы LKA
Не следует полностью полагаться на систему LKA. Система LKA не управляет
автомобилем автоматически , ее использование не позволяет снижать
внимание водителя к области перед автомобилем . Поэтому вся
ответственность за правильное восприятие окружающей обстановки ,
управление рулевым колесом для коррекции траектории движения и
безопасность движения всегда полностью лежит на водителе . Если движение
осуществляется в течение продолжительного времени , следует делать
периодические остановки для отдыха .
Неправильное или невнимательное управление может привести к аварии с
серьезными травмами вплоть до смертельного исхода .

3194-5. Использование других систем помощи при вождении
4
Вождение
GS450h_300h_OM_OM99M55R_(RR)

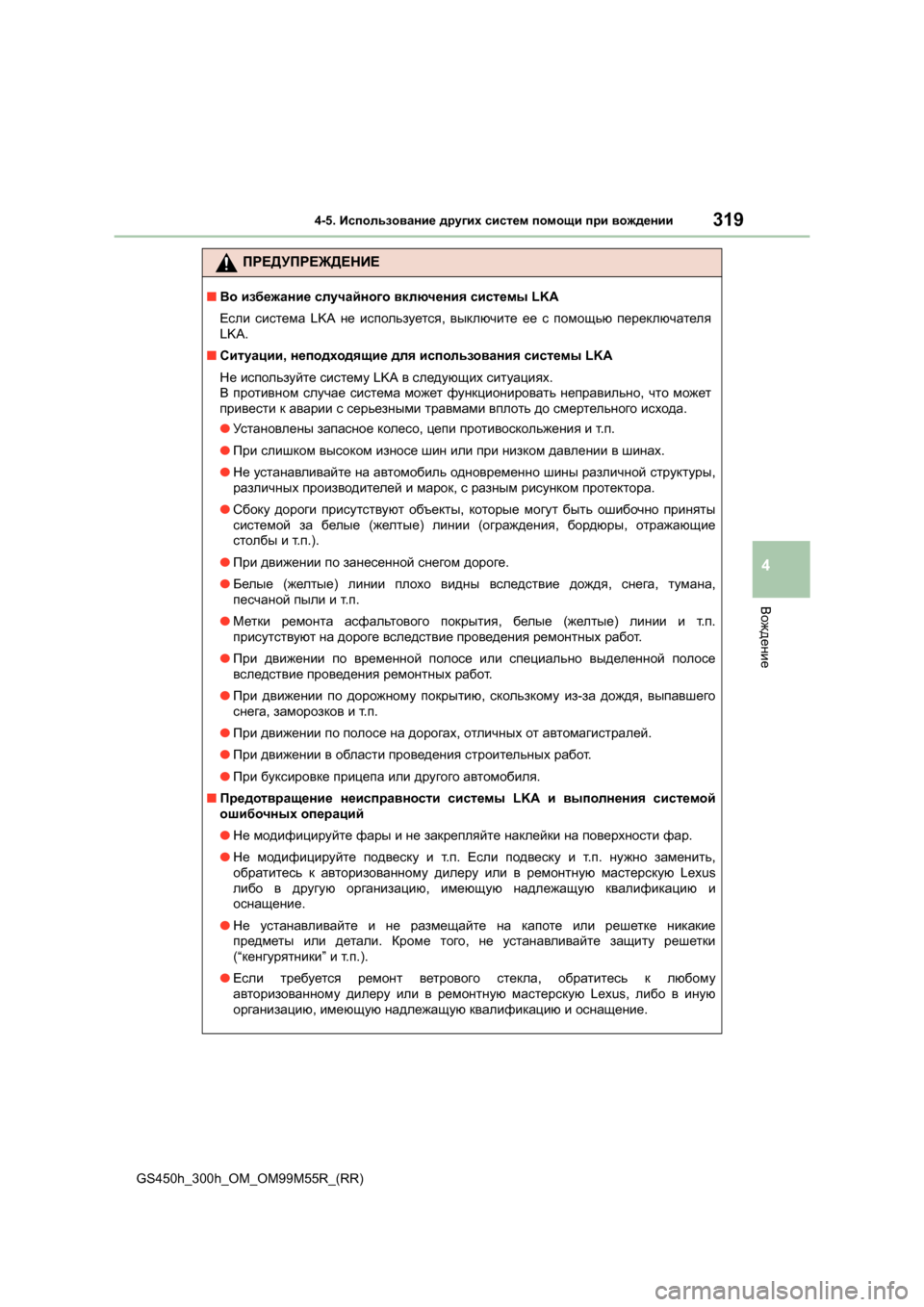

ПРЕДУПРЕЖДЕНИЕ
■ Во избежание случайного включения системы LKA
Если система LKA не используется , выключите ее с помощью переключателя
LKA.
■ Ситуации , неподходящие для использования системы LKA
Не используйте систему LKA в следующих ситуациях .
В противном случае система может функционировать неправильно , что может
привести к аварии с серьезными травмами вплоть до смертельного исхода .
● Ус т а н о вл е н ы запасное колесо , цепи противоскольжения и т .п .
● При слишком высоком износе шин или при низком давлении в шинах .
● Не устанавливайте на автомобиль одновременно шины различной структуры ,
различных производителей и марок , с разным рисунком протектора .
● Сбоку дороги присутствуют объекты , которые могут быть ошибочно приняты
системой за белые (желтые ) линии (ограждения , бордюры , отражающие
столбы и т .п .).
● При движении по занесенной снегом дороге .
● Белые (желтые ) линии плохо видны вследствие дождя , снега , тумана ,
песчаной пыли и т .п .
● Метки ремонта асфальтового покрытия , белые (желтые ) линии и т.п .
присутствуют на дороге вследствие проведения ремонтных работ .
● При движении по временной полосе или специально выделенной полосе
вследствие проведения ремонтных работ .
● При движении по дорожному покрытию , скользкому из -за дождя , выпавшего
снега , заморозков и т .п .
● При движении по полосе на дорогах , отличных от автомагистралей .
● При движении в области проведения строительных работ .
● При буксировке прицепа или другого автомобиля .
■ Предотвращение неисправности системы LKA и выполнения системой
ошибочных операций
● Не модифицируйте фары и не закрепляйте наклейки на поверхности фар .
● Не модифицируйте подвеску и т.п . Если подвеску и т.п . нужно заменить ,
обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus
либо в другую организацию , имеющую надлежащую квалификацию и
оснащение .
● Не устанавливайте и не размещайте на капоте или решетке никакие
предметы или детали . Кроме того , не устанавливайте защиту решетки
(“ кенгурятники ” и т .п .).
● Если требуется ремонт ветрового стекла , обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую Lexus, либо в иную
организацию , имеющую надлежащую квалификацию и оснащение .

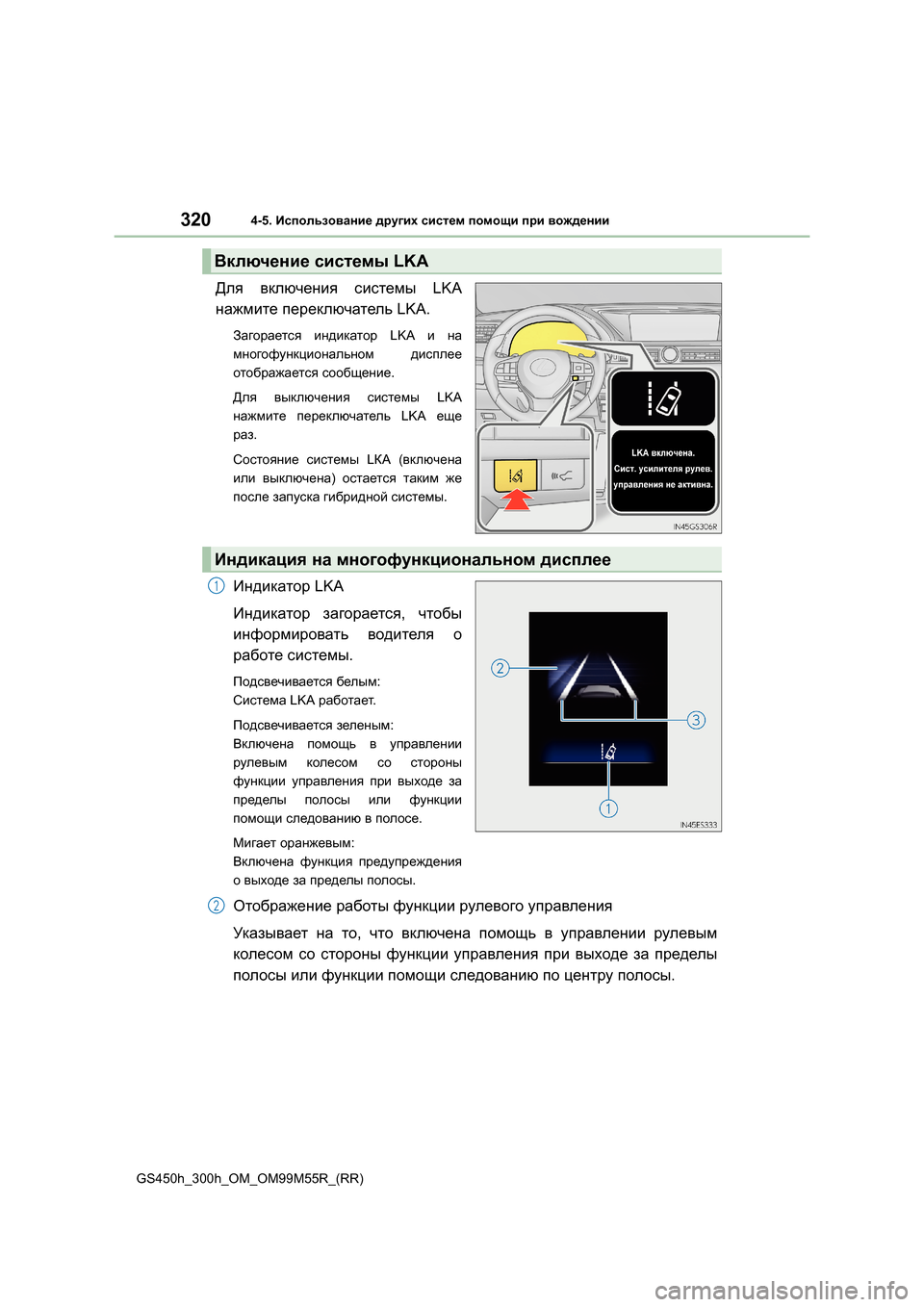

3204-5. Использование других систем помощи при вождении
GS450h_300h_OM_OM99M55R_(RR)
Для включения системы LKA
нажмите переключатель LKA.
Загорается индикатор LKA и на
многофункциональном дисплее
отображается сообщение .
Для выключения системы LKA
нажмите переключатель LKA еще
раз .
Состояние системы LКA ( включена
или выключена ) остается таким же
после запуска гибридной системы .
Индикатор LKA
Индикатор загорается , чтобы
информировать водителя о
работе системы .
Подсвечивается белым :
Система LKA работает .
Подсвечивается зеленым :
Включена помощь в управлении
рулевым колесом со стороны
функции управления при выходе за
пределы полосы или функции
помощи следованию в полосе .
Мигает оранжевым :
Включена функция предупреждения
о выходе за пределы полосы .
Отображение работы функции рулевого управления
Ук азывает на то , что включена помощь в управлении рулевым
колесом со стороны функции управления при выходе за пределы
полосы или функции помощи следованию по центру полосы .
Включение системы LKA
Индикация на многофункциональном дисплее
1
2
