6117-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

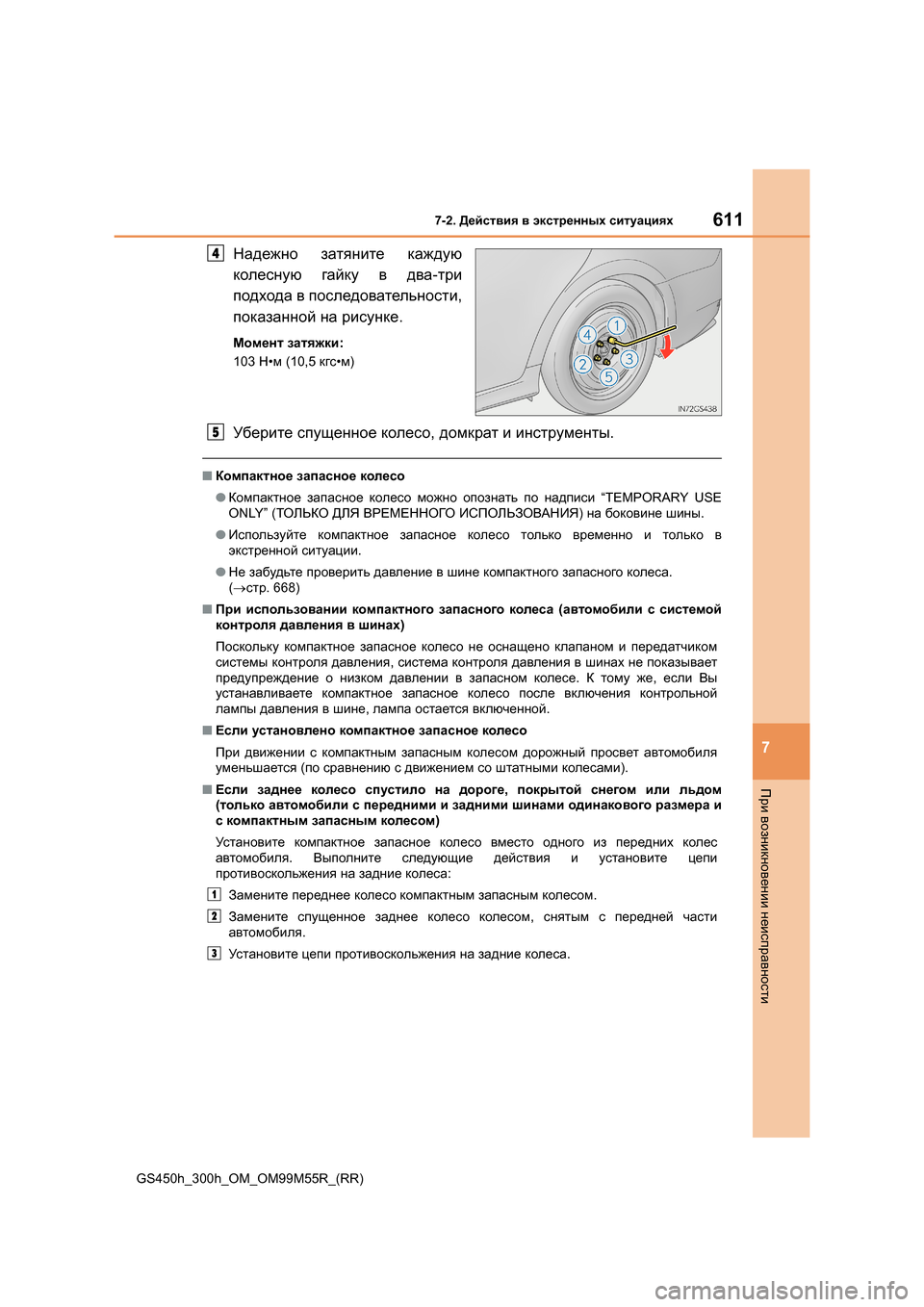

Надежно затяните каждую
колесную гайку в два -три
подхода в последовательности ,
показанной на рисунке .
Момент затяжки :
103 Н•м (10,5 кгс•м )
Уберите спущенное колесо , домкрат и инструменты .
■Компактное запасное колесо
● Компактное запасное колесо можно опознать по надписи “TEMPORARY USE
ONLY” ( ТОЛЬКО ДЛЯ ВРЕМЕННОГО ИСПОЛЬЗОВАНИЯ ) на боковине шины .
● Используйте компактное запасное колесо только временно и только в
экстренной ситуации .
● Не забудьте проверить давление в шине компактного запасного колеса .
( → стр . 668)
■ При использовании компактного запасного колеса (автомобили с системой
контроля давления в шинах )
Поскольку компактное запасное колесо не оснащено клапаном и передатчиком
системы контроля давления , система контроля давления в шинах не показывает
предупреждение о низком давлении в запасном колесе . К тому же , если Вы
устанавливаете компактное запасное колесо после включения контрольной
лампы давления в шине , лампа остается включенной .
■ Если установлено компактное запасное колесо
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ).
■ Если заднее колесо спустило на дороге , покрытой снегом или льдом
( только автомобили с передними и задними шинами одинакового размера и
с компактным запасным колесом )
Ус т а н о в и те компактное запасное колесо вместо одного из передних колес
автомобиля . Выполните следующие действия и установите цепи
противоскольжения на задние колеса :
Замените переднее колесо компактным запасным колесом .
Замените спущенное заднее колесо колесом , снятым с передней части
автомобиля .
Ус т а н о в и т е цепи противоскольжения на задние колеса .
4
5
1
2
3

6127-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR) ■

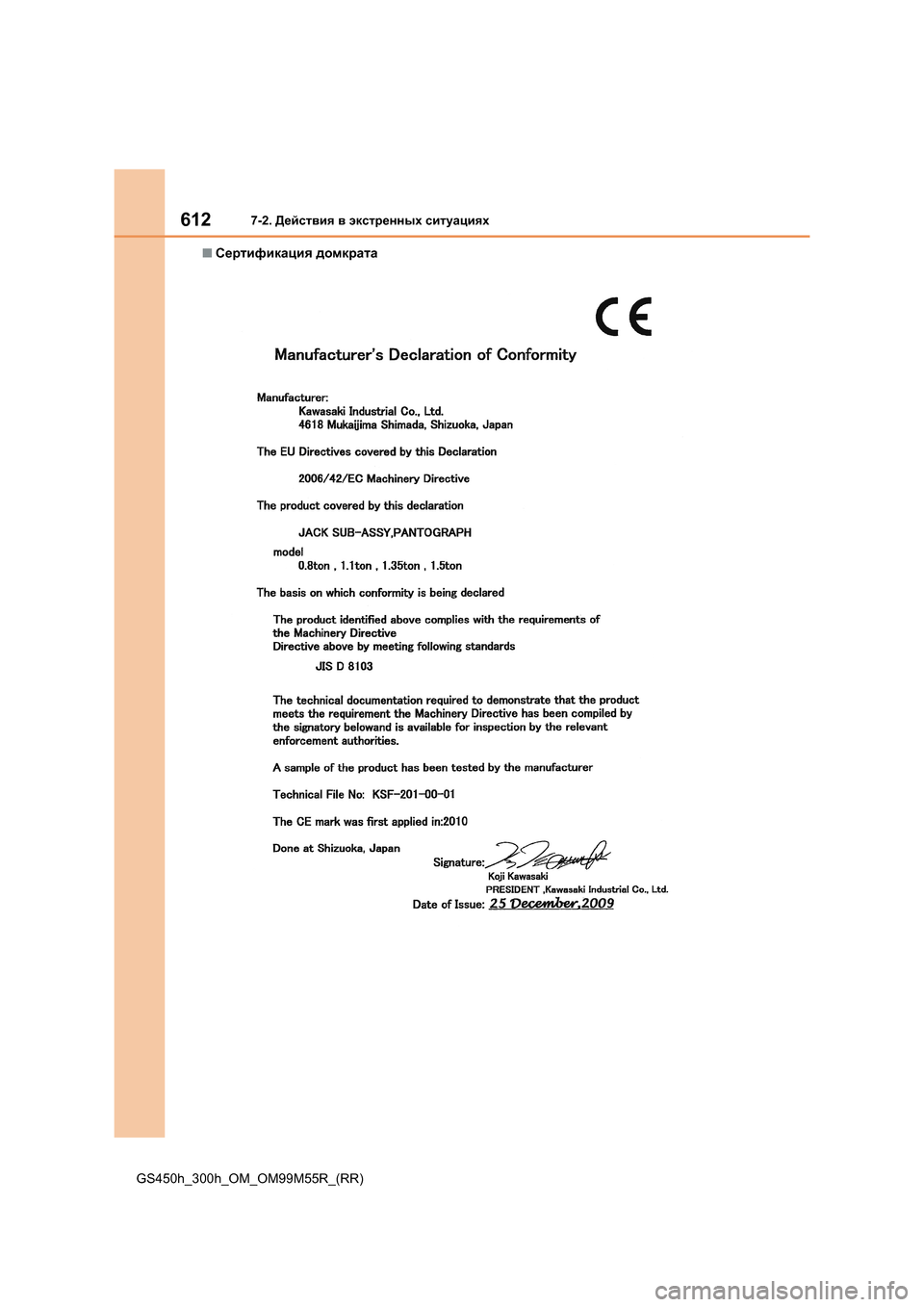

Сертификация домкрата

6137-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

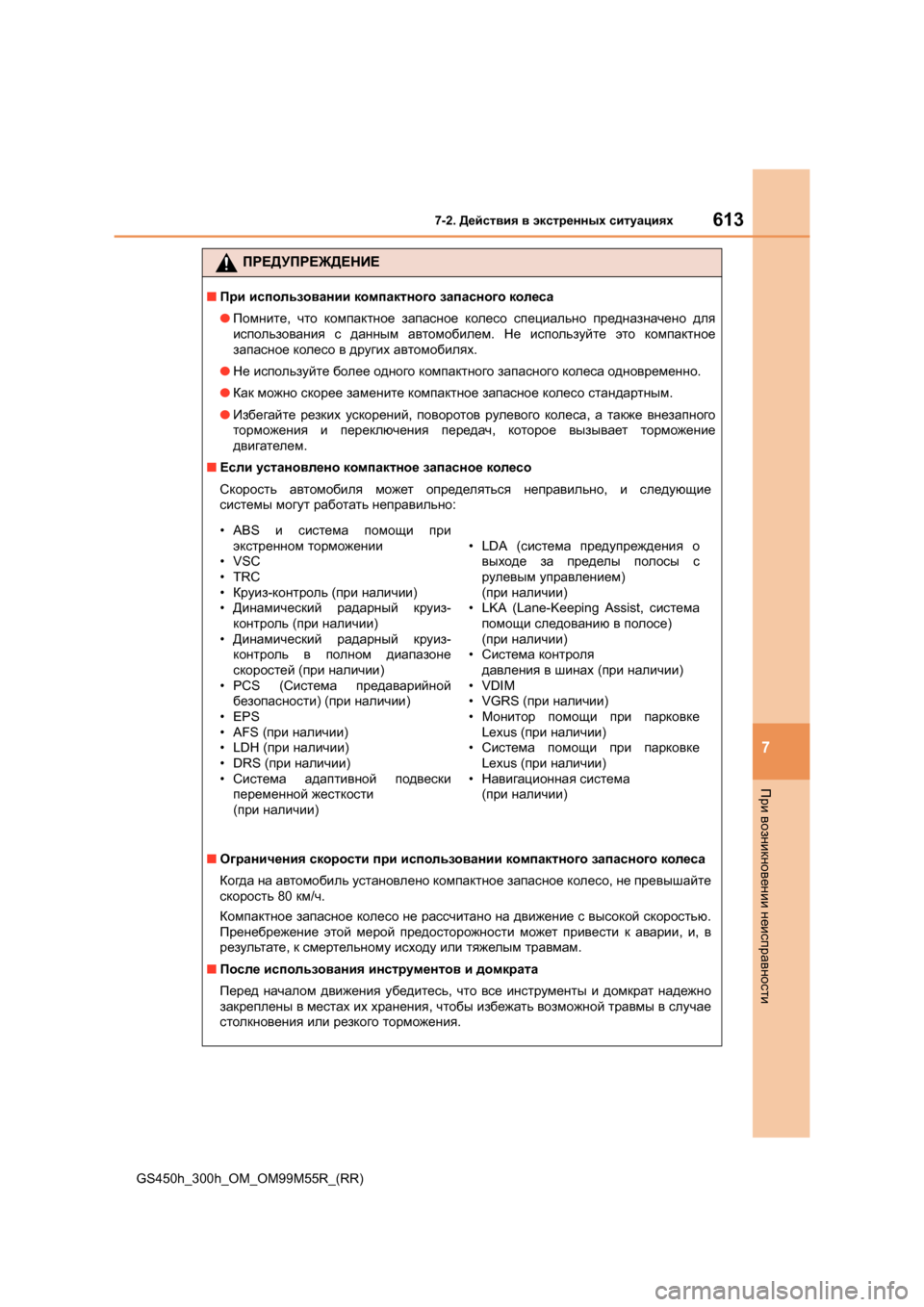

ПРЕДУПРЕЖДЕНИЕ
■ При использовании компактного запасного колеса
● Помните , что компактное запасное колесо специально предназначено для
использования с данным автомобилем . Не используйте это компактное
запасное колесо в других автомобилях .
● Не используйте более одного компактного запасного колеса одновременно .
● Как можно скорее замените компактное запасное колесо стандартным .
● Избегайте резких ускорений , поворотов рулевого колеса , а также внезапного
торможения и переключения передач , которое вызывает торможение
двигателем .
■ Если установлено компактное запасное колесо
Скорость автомобиля может определяться неправильно , и следующие
системы могут работать неправильно :
■ Ограничения скорости при использовании компактного запасного колеса
Когда на автомобиль установлено компактное запасное колесо , не превышайте
скорость 80 км/ч .
Компактное запасное колесо не рассчитано на движение с высокой скоростью .
Пренебрежение этой мерой предосторожности может привести к аварии , и, в
результате , к смертельному исходу или тяжелым травмам .
■ После использования инструментов и домкрата
Перед началом движения убедитесь , что все инструменты и домкрат надежно
закреплены в местах их хранения , чтобы избежать возможной травмы в случае
столкновения или резкого торможения .
•ABS и система помощи при
экстренном торможении
•VSC
•TRC
• Круиз -контроль (при наличии )
• Динамический радарный круиз -
контроль (при наличии )
• Динамический радарный круиз -
контроль в полном диапазоне
скоростей (при наличии )
•PCS ( Система предаварийной
безопасности ) (при наличии )
•EPS
•AFS ( при наличии )
•LDH ( при наличии )
•DRS ( при наличии )
• Система адаптивной подвески
переменной жесткости
( при наличии ) •LDA (
система предупреждения о
выходе за пределы полосы с
рулевым управлением )
( при наличии )
• LKA (Lane-Keeping Assist, система
помощи следованию в полосе )
( при наличии )
• Система контроля
давления в шинах (при наличии )
•VDIM
•VGRS ( при наличии )
• Монитор помощи при парковке
Lexus ( при наличии )
• Система помощи при парковке
Lexus ( при наличии )
• Навигационная система
( при наличии )

6147-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

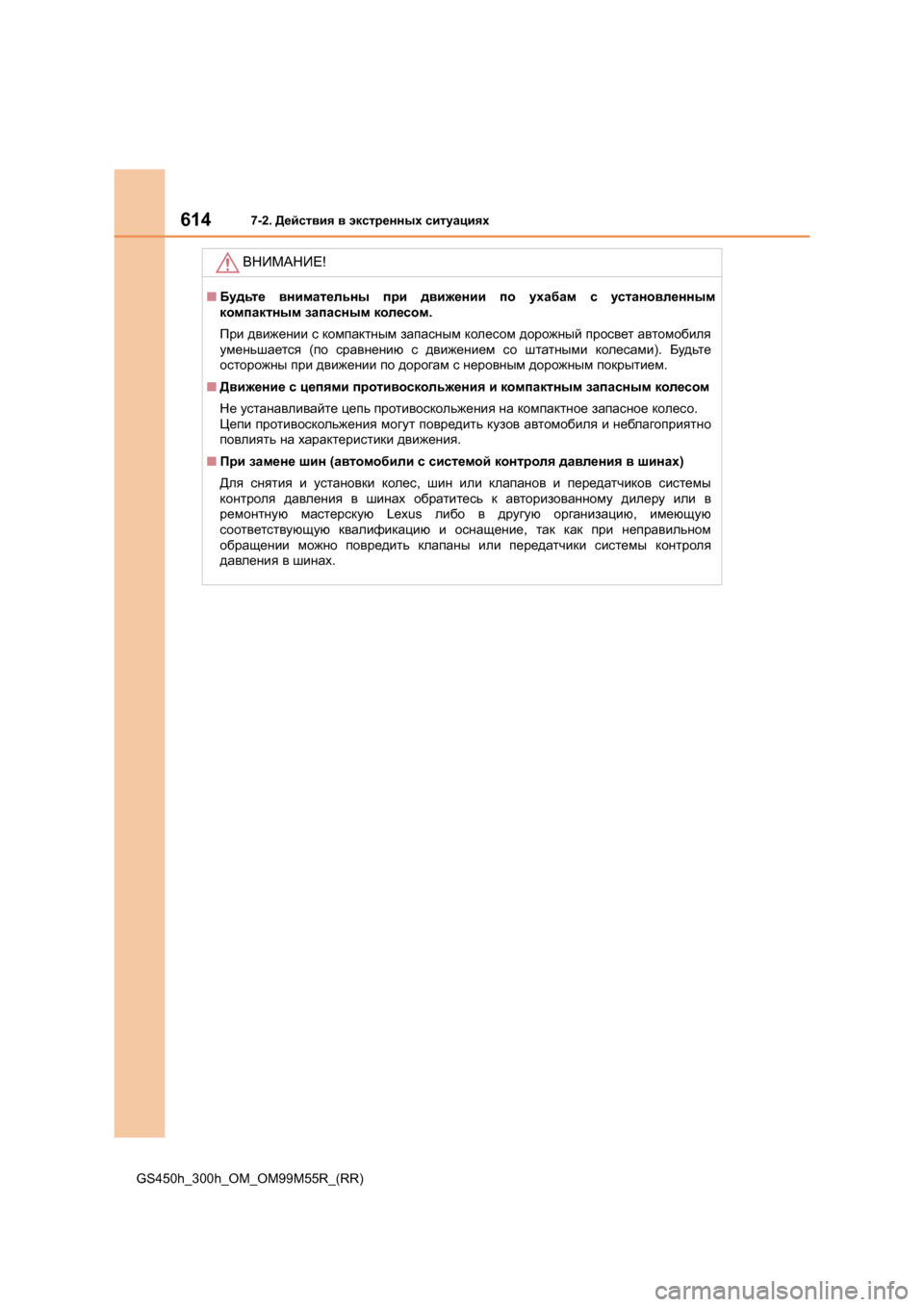

ВНИМАНИЕ !
■Будьте внимательны при движении по ухабам с установленным
компактным запасным колесом .
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ). Будьте
осторожны при движении по дорогам с неровным дорожным покрытием .
■ Движение с цепями противоскольжения и компактным запасным колесом
Не устанавливайте цепь противоскольжения на компактное запасное колесо .
Цепи противоскольжения могут повредить кузов автомобиля и неблагоприятно
повлиять на характеристики движения .
■ При замене шин (автомобили с системой контроля давления в шинах )
Для снятия и установки колес , шин или клапанов и передатчиков системы
контроля давления в шинах обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение , так как при неправильном
обращении можно повредить клапаны или передатчики системы контроля
давления в шинах .

615
7
7-2. Действия в экстренных ситуациях
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Если спущена шина (автомобили без запасного
колеса )
●Припаркуйте автомобиль в безопасном месте на твердой , ровной
площадке .
●Включите стояночный тормоз .
●Переведите рычаг управления трансмиссией в положение P.
●Остановите гибридную систему .
●Включите аварийные сигналы . (→ стр . 548)
Ваш автомобиль не оборудован запасным колесом , но вместо
этого оснащен аварийным ремонтным комплектом для
устранения прокола колеса .
Прокол , вызванный гвоздем или винтом , прошедшим через
протектор , можно временно устранить с помощью аварийного
ремонтного комплекта .
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , и послужить причиной
аварии .
При движении на спущенной шине возможно образование кольцевой канавки
на боковине .
В таком случае при использовании ремонтного комплекта шина может
взорваться .
Перед ремонтом автомобиля

6167-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
*: Использование домкрата (→ стр . 608)

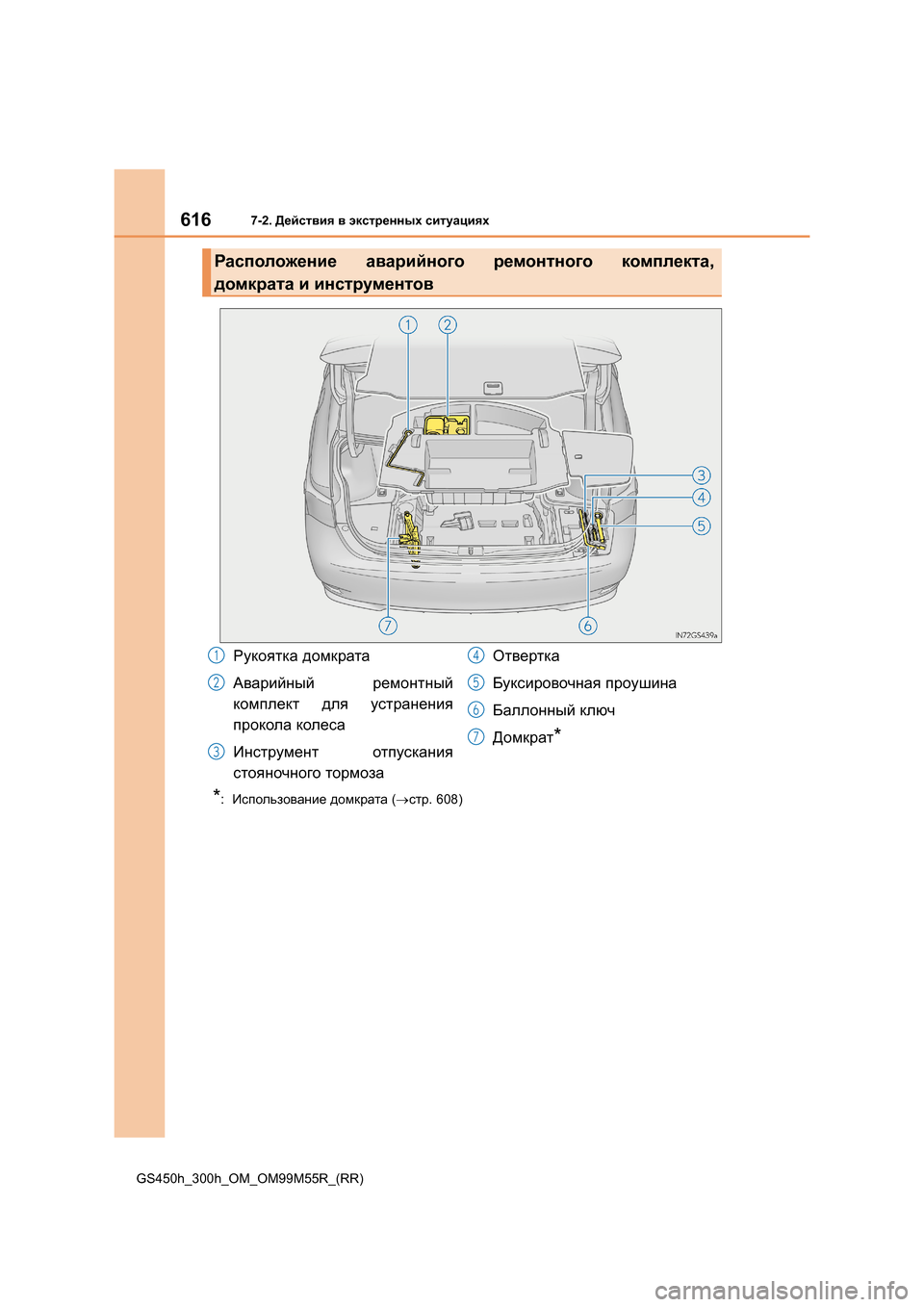

Расположение аварийного ремонтного комплекта ,
домкрата и инструментов
Рукоятка домкрата
Аварийный ремонтный
комплект для устранения
прокола колеса
Инструмент отпускания
стояночного тормоза Отвертка
Буксировочная
проушина
Баллонный ключ
Домкрат
*
1
2
3
4
5
6
7

6177-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

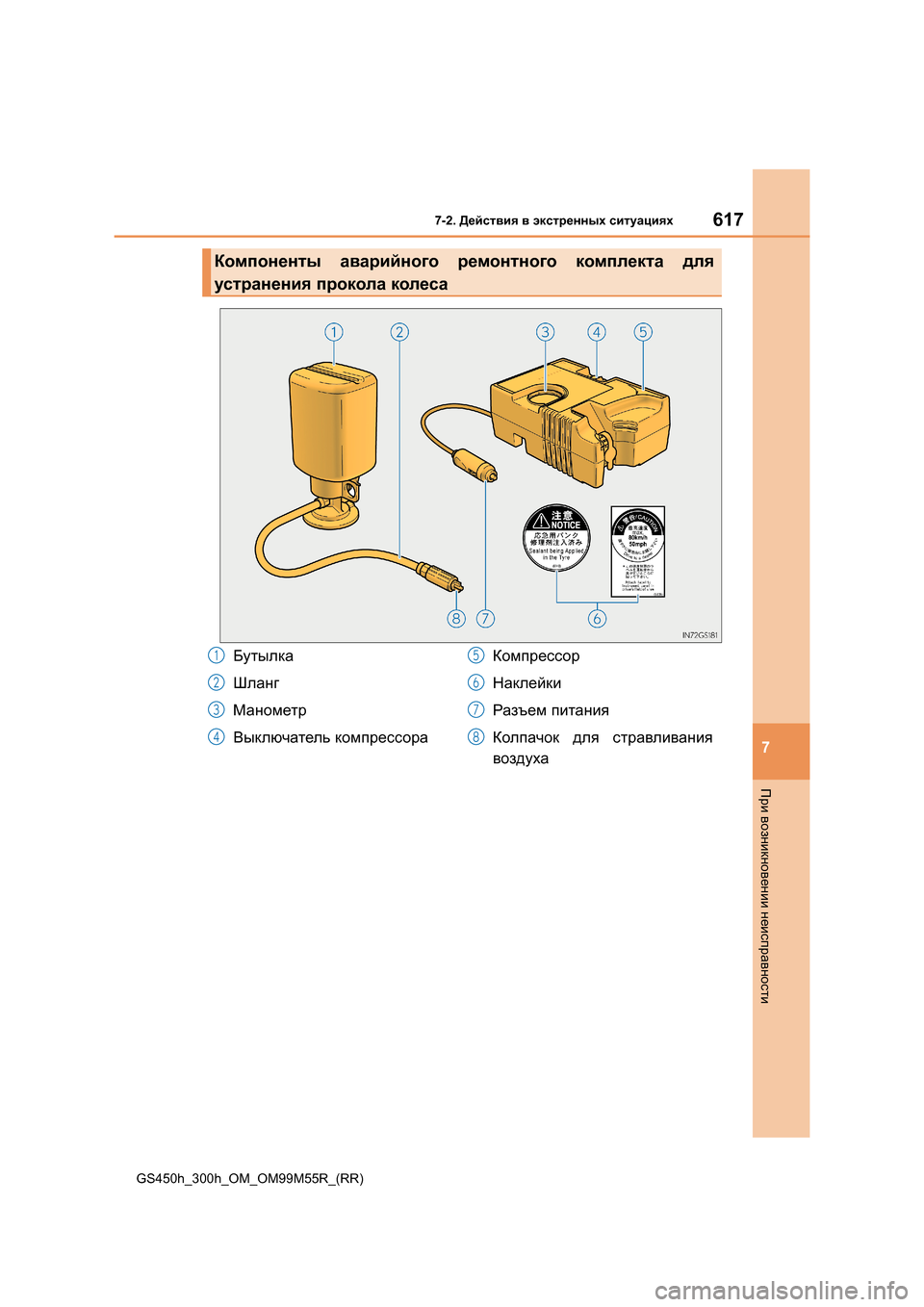

Компоненты аварийного ремонтного комплекта для
устранения прокола колеса
Бутылка
Шланг
Манометр
Выключатель компрессора Компрессор
Наклейки
Разъем
питания
Колпачок для стравливания
воздуха1
2
3
4
5
6
7
8

6187-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

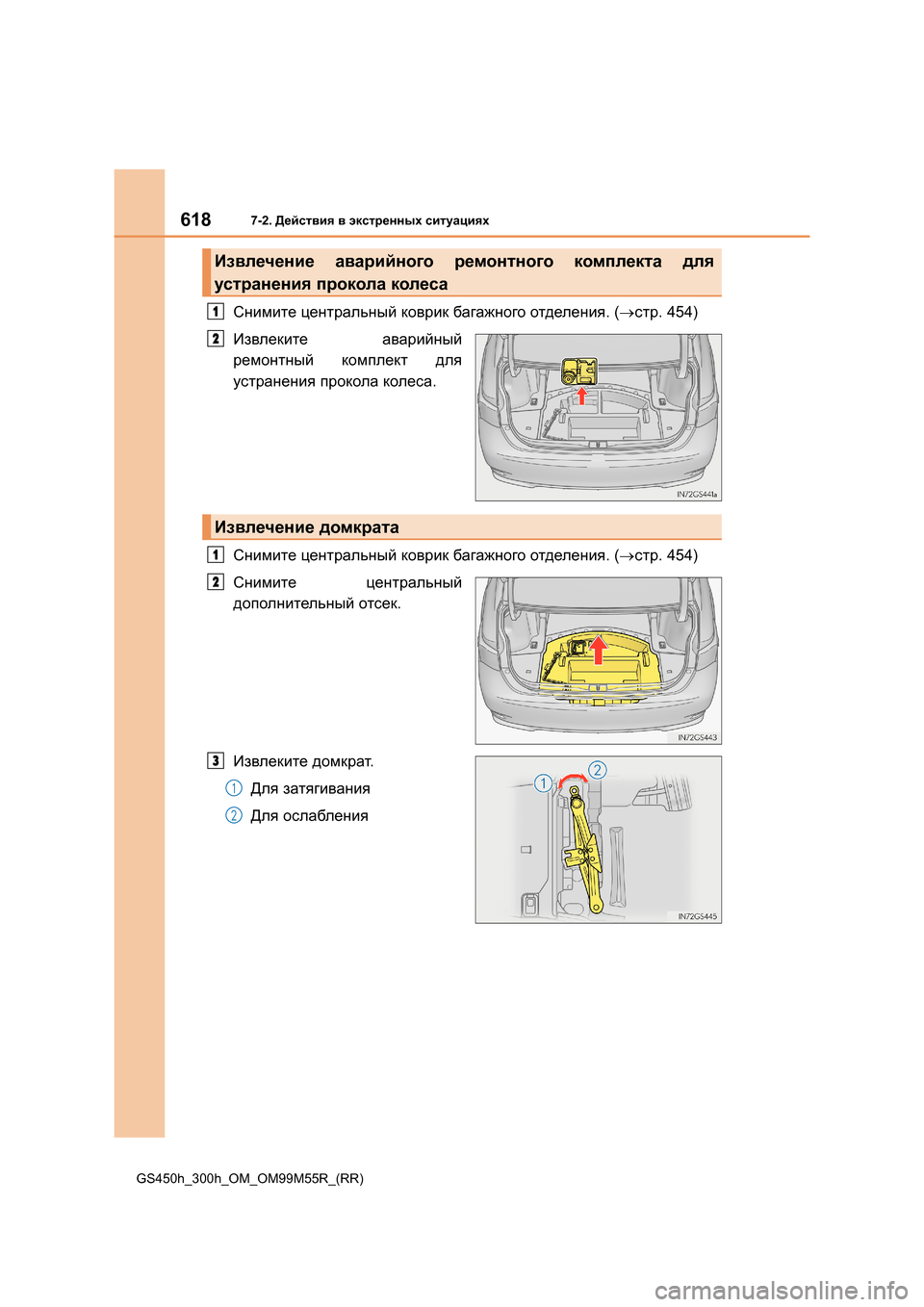

Снимите центральный коврик багажного отделения . (→ стр . 454)
Извлеките аварийный
ремонтный комплект для
устранения прокола колеса .
Снимите центральный коврик багажного отделения . (→ стр . 454)
Снимите центральный
дополнительный отсек .
Извлеките домкрат .
Для затягивания
Для ослабления
Извлечение аварийного ремонтного комплекта для
устранения прокола колеса
1
2
Извлечение домкрата
1
2
3
1
2

6197-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

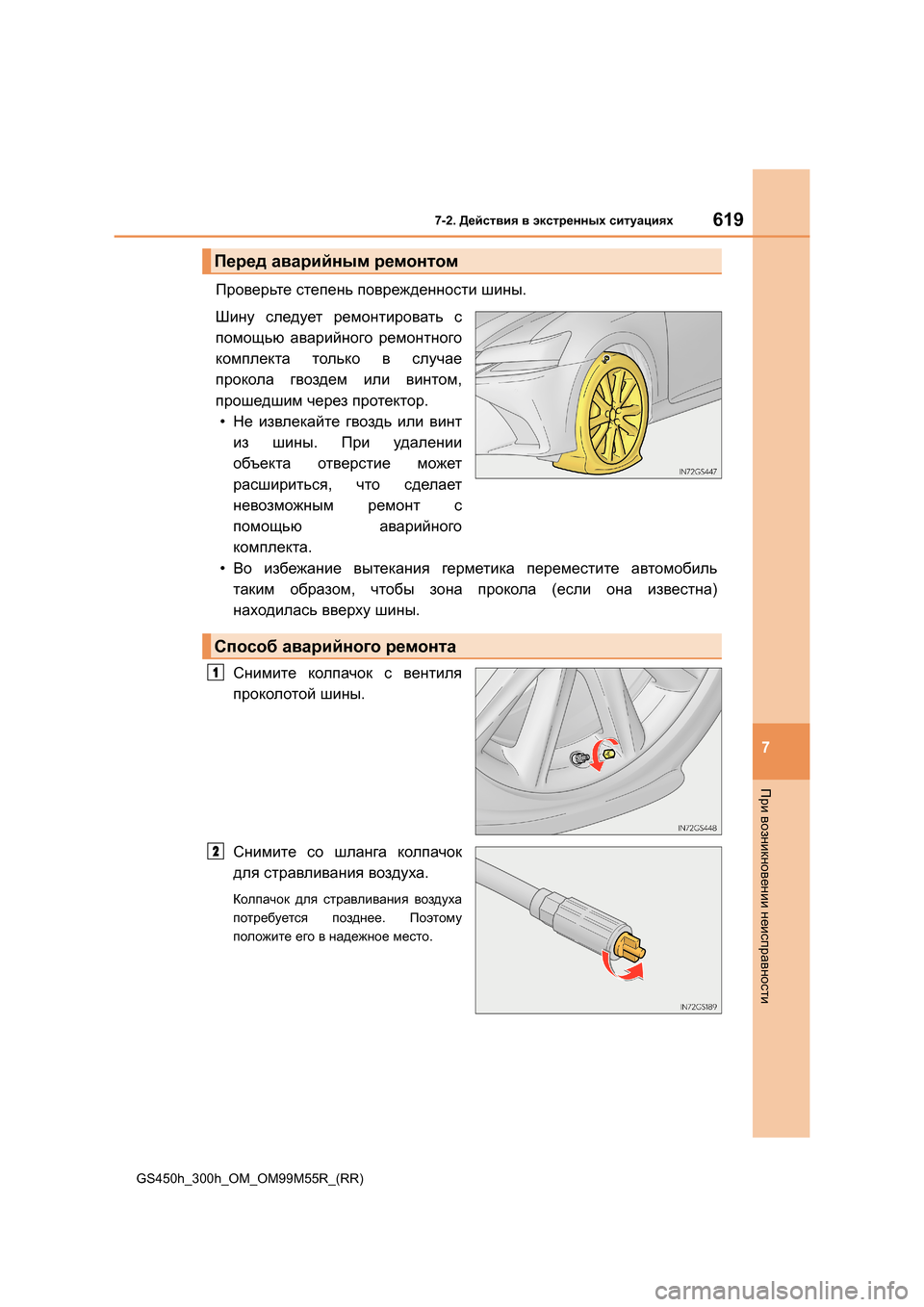

Проверьте степень поврежденности шины .
Шину следует ремонтировать с
помощью аварийного ремонтного
комплекта только в случае
прокола гвоздем или винтом ,
прошедшим через протектор .
• Не извлекайте гвоздь или винт
из шины . При удалении
объекта отверстие может
расшириться , что сделает
невозможным ремонт с
помощью аварийного
комплекта .
• Во избежание вытекания герметика переместите автомобиль
таким образом , чтобы зона прокола (если она известна )
находилась вверху шины .
Снимите колпачок с вентиля
проколотой шины .
Снимите со шланга колпачок
для стравливания воздуха .
Колпачок для стравливания воздуха
потребуется позднее . Поэтому
положите его в надежное место .
Перед аварийным ремонтом
Способ аварийного ремонта
1
2

6207-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

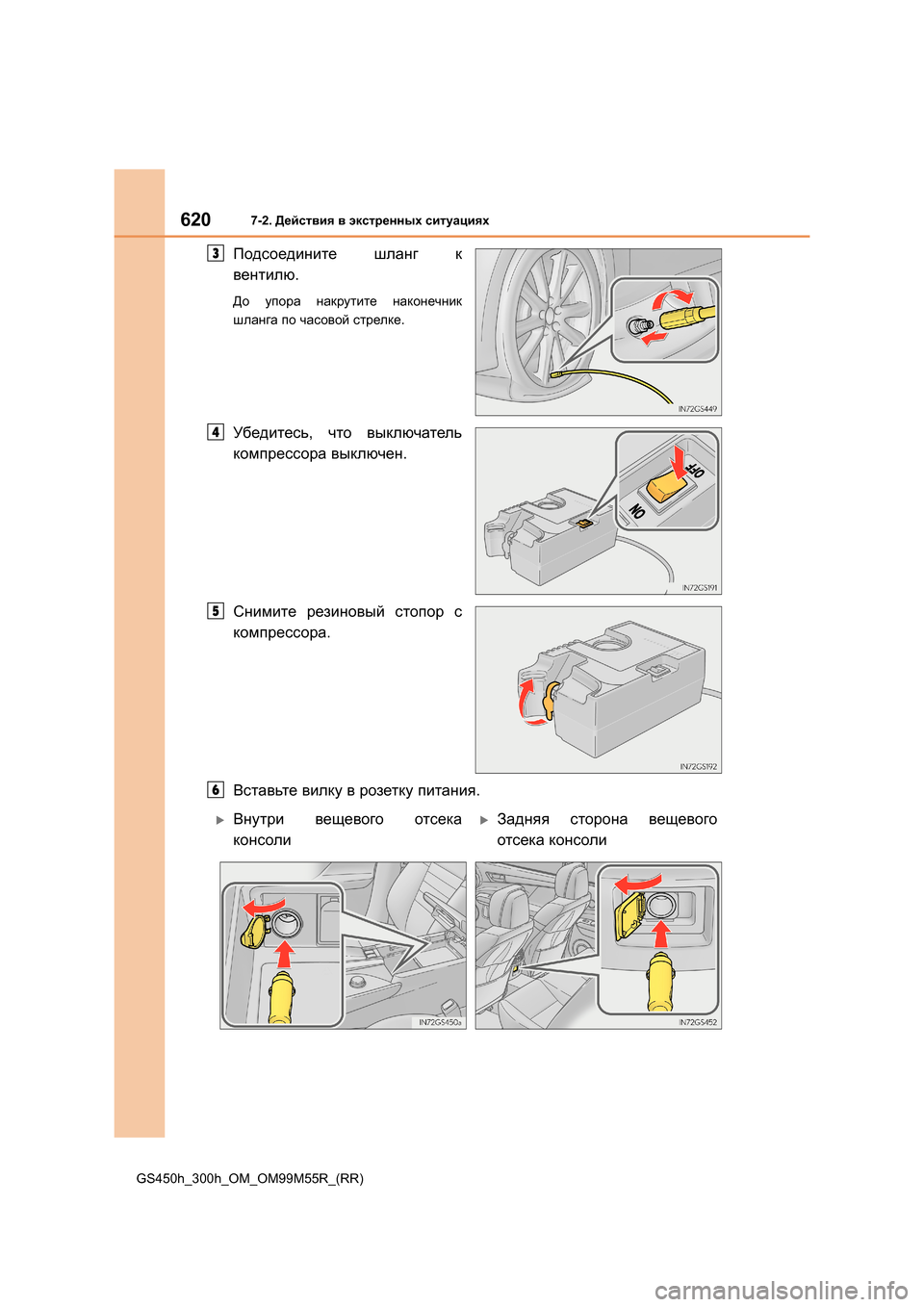

Подсоедините шланг к
вентилю .
До упора накрутите наконечник
шланга по часовой стрелке .
Убедитесь , что выключатель
компрессора выключен .
Снимите резиновый стопор с
компрессора .
Вставьте вилку в розетку питания .
3
4
5
6
XВнутри вещевого отсека
консолиXЗадняя сторона вещевого
отсека консоли
