Lexus GS450h 2016 Betriebsanleitung (in German)

601
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM) ■

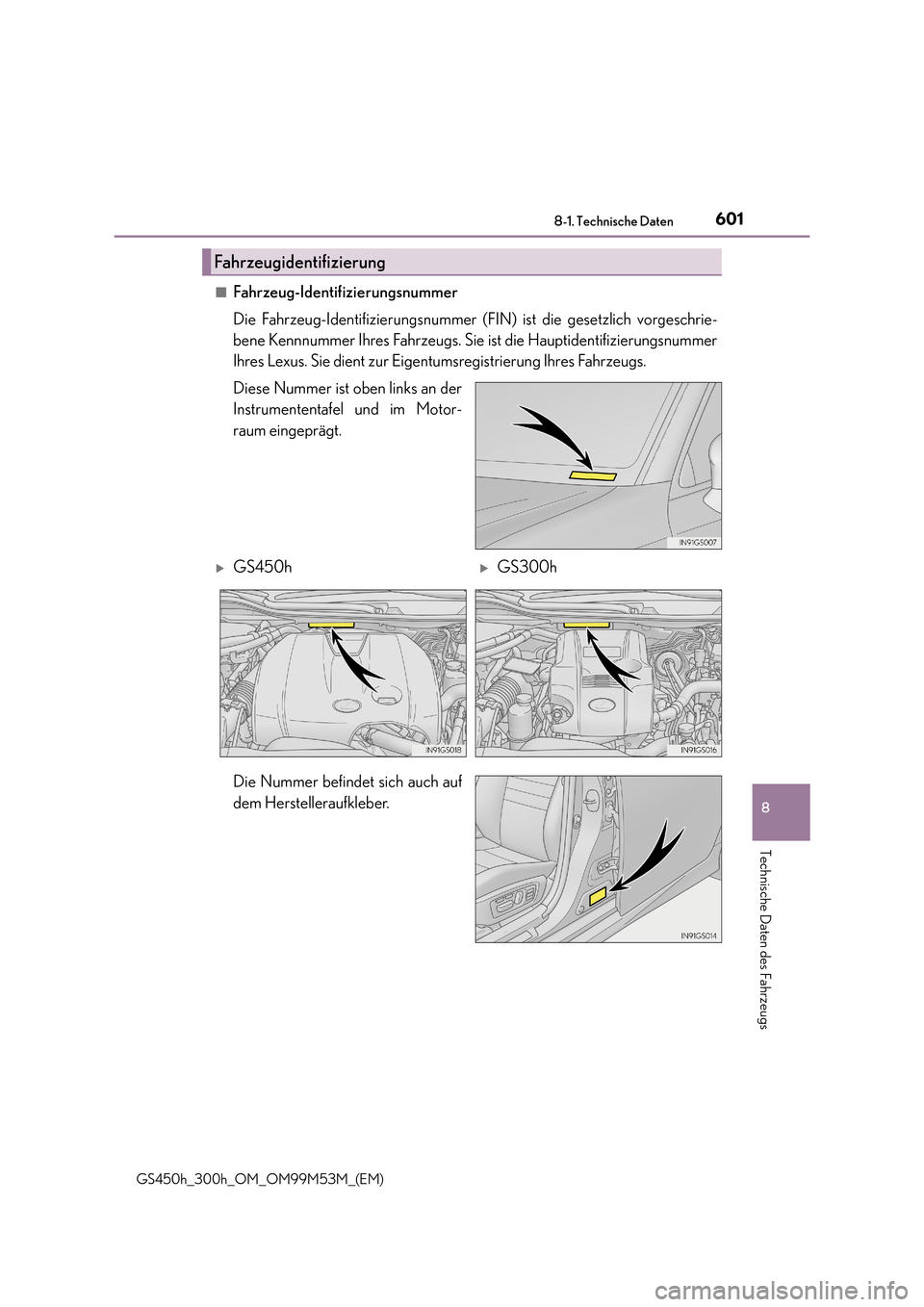

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie
ist die Hauptidentifizierungsnummer
Ihres Lexus. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist oben links an der
Instrumententafel und im Motor-
raum eingeprägt.
Die Nummer befindet sich auch auf
dem Herstelleraufkleber.
Fahrzeugidentifizierung
XGS450hXGS300h

6028-1. Technische Daten
GS450h_300h_OM_OM99M53M_(EM)■

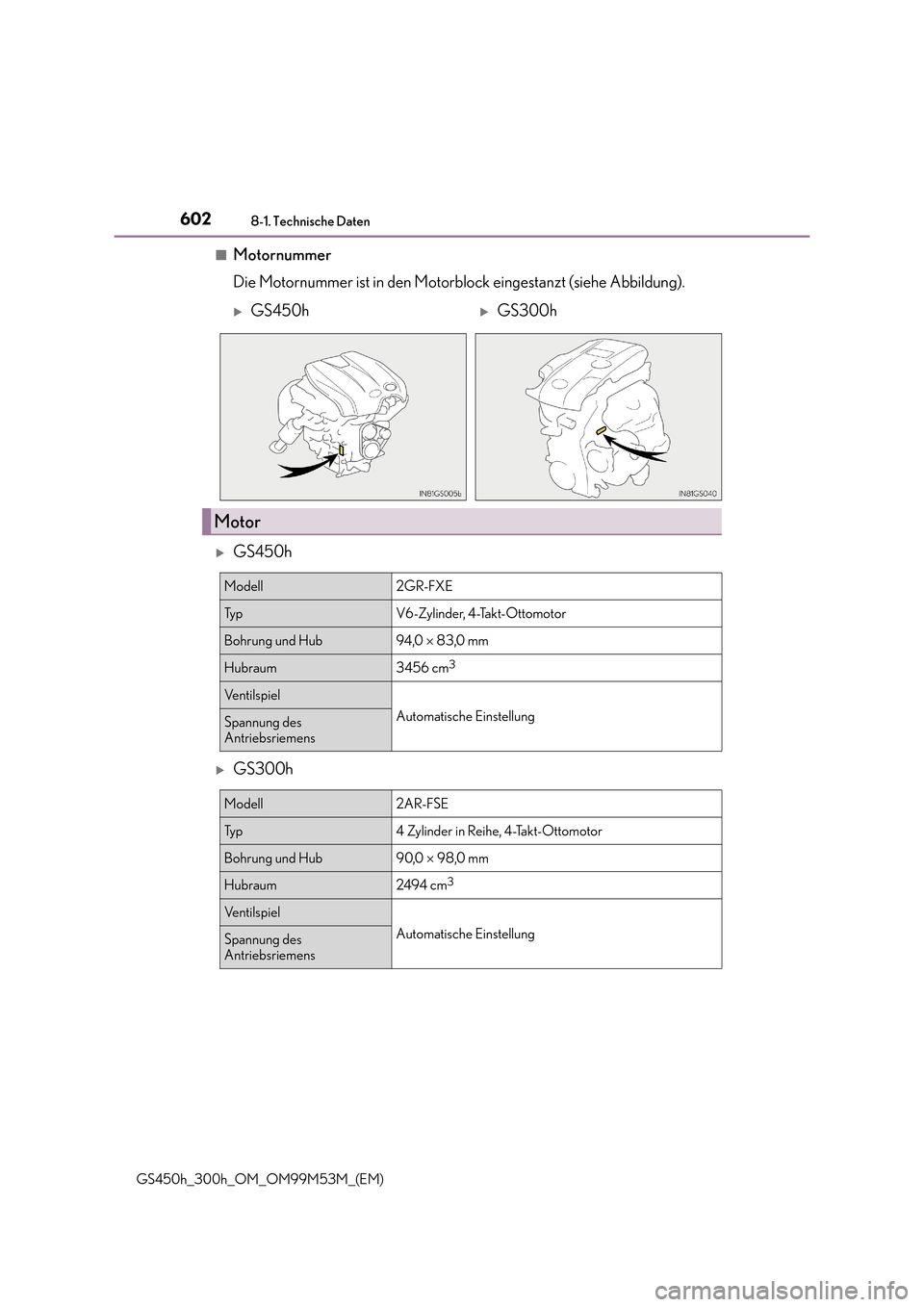

Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
XGS450h
XGS300h
XGS450hXGS300h
Motor
Modell2GR-FXE
Ty pV6-Zylinder, 4-Takt-Ottomotor
Bohrung und Hub94,0
× 83,0 mm
Hubraum3456 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
Modell2AR-FSE
Ty p4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub90,0 × 98,0 mm
Hubraum2494 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens

603
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

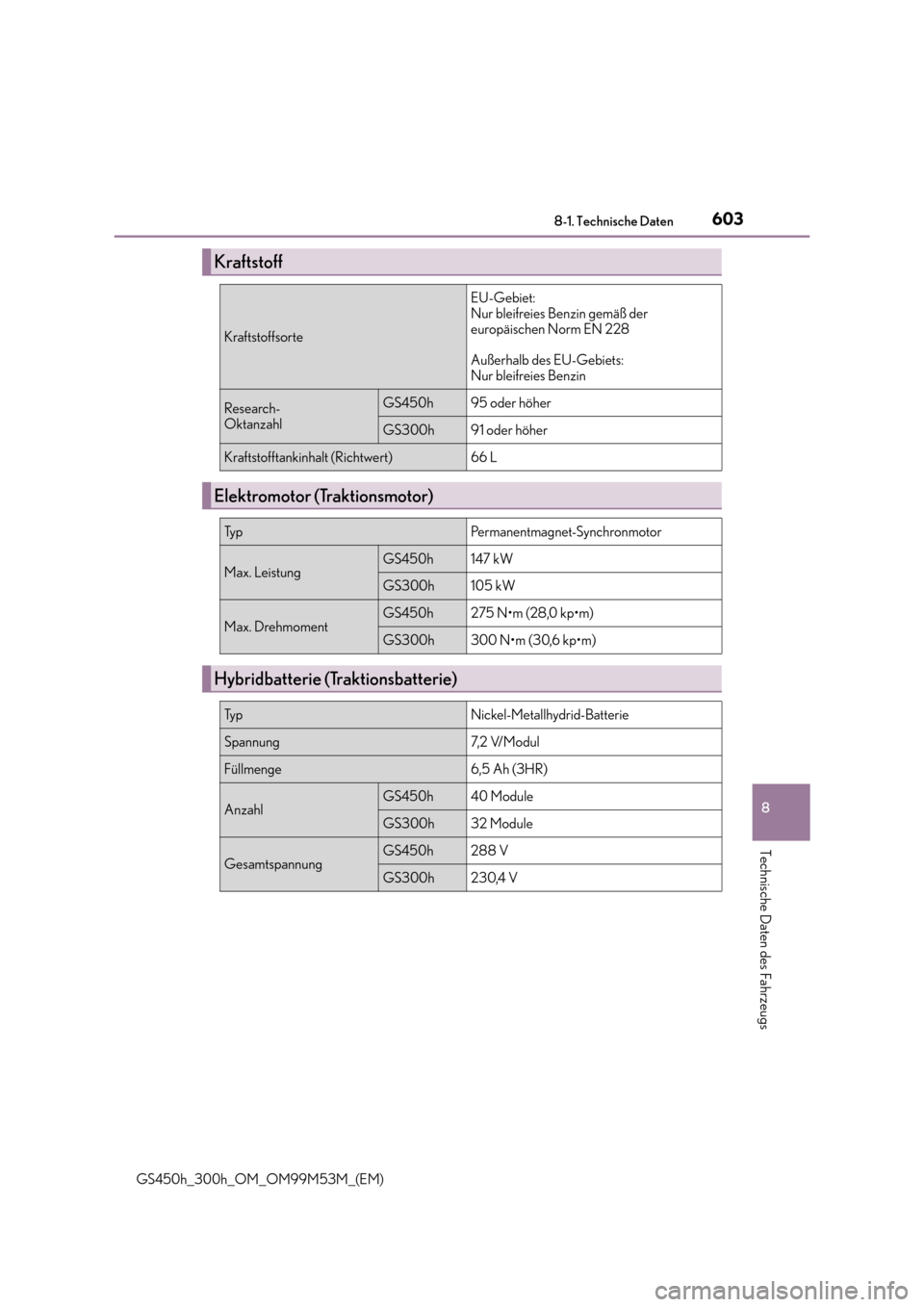

Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Nur bleifreies Benzin gemäß der
europäischen Norm EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research-
OktanzahlGS450h95 oder höher
GS300h91 oder höher
Kraftstofftankinhalt (Richtwert)66 L
Elektromotor (Traktionsmotor)
Ty pPermanentmagnet-Synchronmotor
Max. LeistungGS450h147 kW
GS300h105 kW
Max. DrehmomentGS450h275 N•m (28,0 kp•m)
GS300h300 N•m (30,6 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7, 2 V/ M o d u l
Füllmenge6,5 Ah (3HR)
AnzahlGS450h40 Module
GS300h32 Module
GesamtspannungGS450h288 V
GS300h230,4 V

6048-1. Technische Daten
GS450h_300h_OM_OM99M53M_(EM)

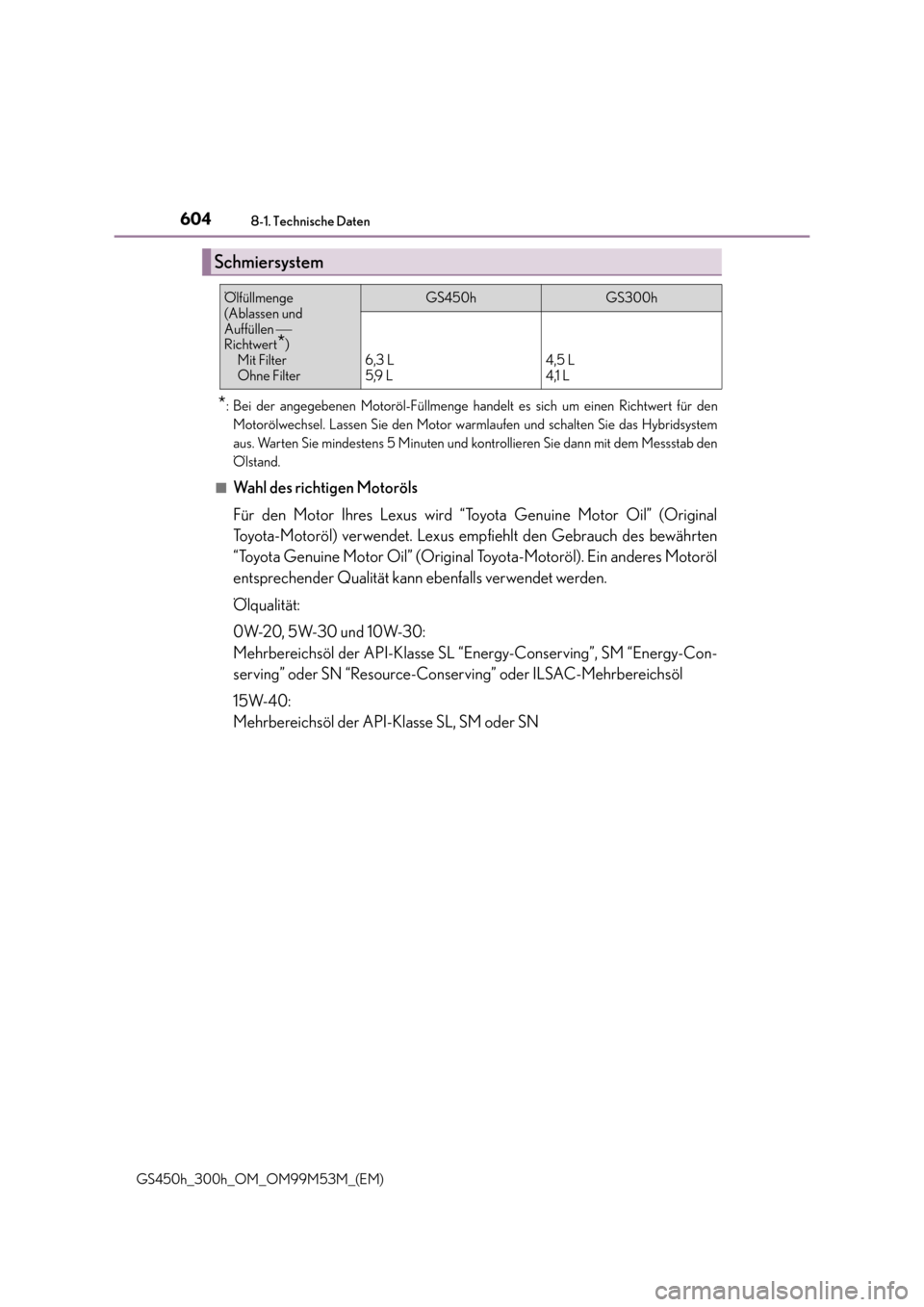

*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für denMotorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den
Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Lexus empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und
Auffüllen 
Richtwert
*)
Mit Filter
Ohne Filter
GS450hGS300h
6,3 L
5,9 L4,5 L
4,1 L

605
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

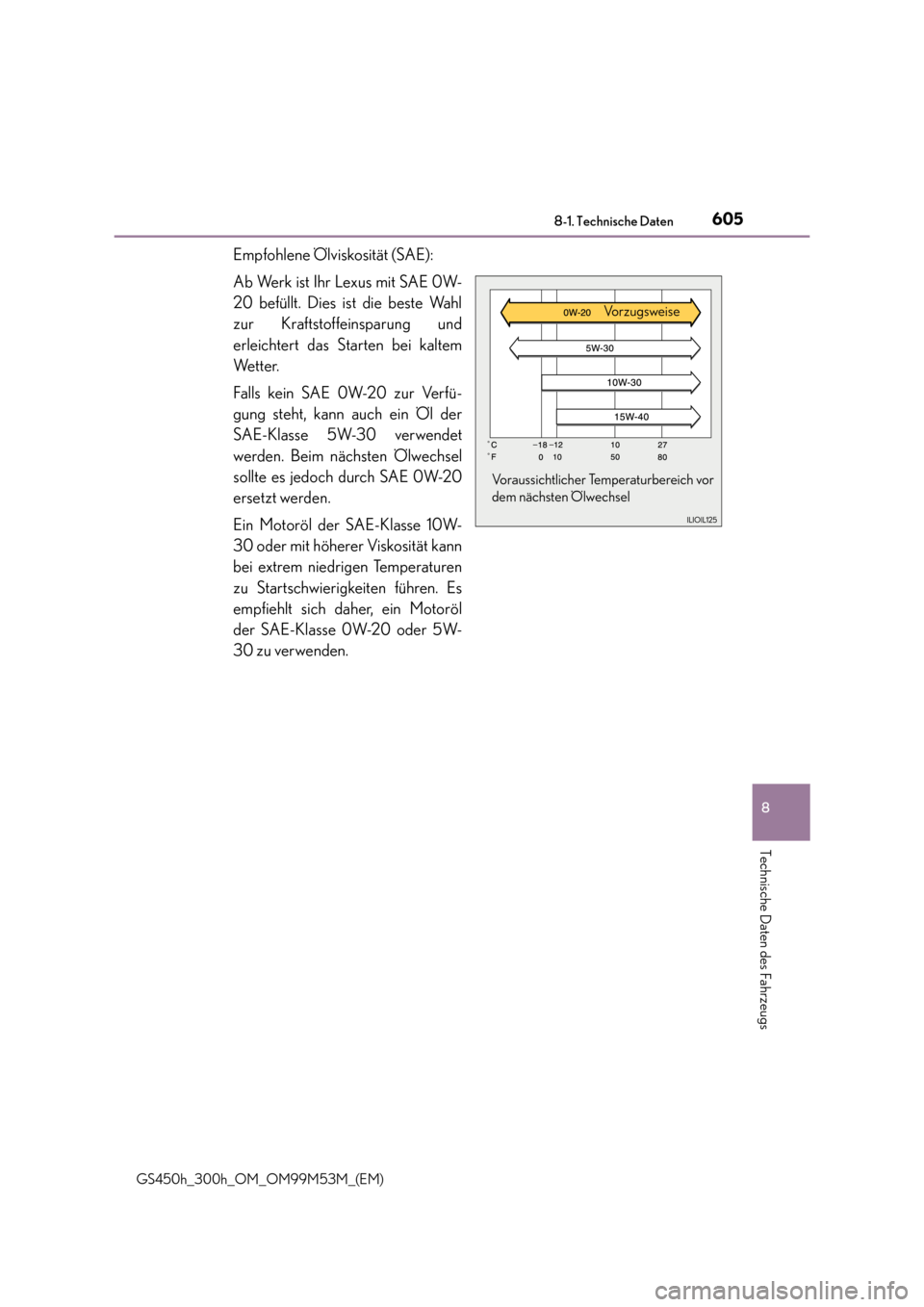

Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Lexus mit SAE 0W-
20 befüllt. Dies ist die beste Wahl
zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
We t t e r.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 5W-30 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-20
ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Startschwierigkeiten führen. Es
empfiehlt sich daher, ein Motoröl
der SAE-Klasse 0W-20 oder 5W-
30 zu verwenden.
Voraussichtlicher Temperaturbereich vor
dem nächsten Ölwechsel
Vo r z u g s w e i s e

6068-1. Technische Daten
GS450h_300h_OM_OM99M53M_(EM)

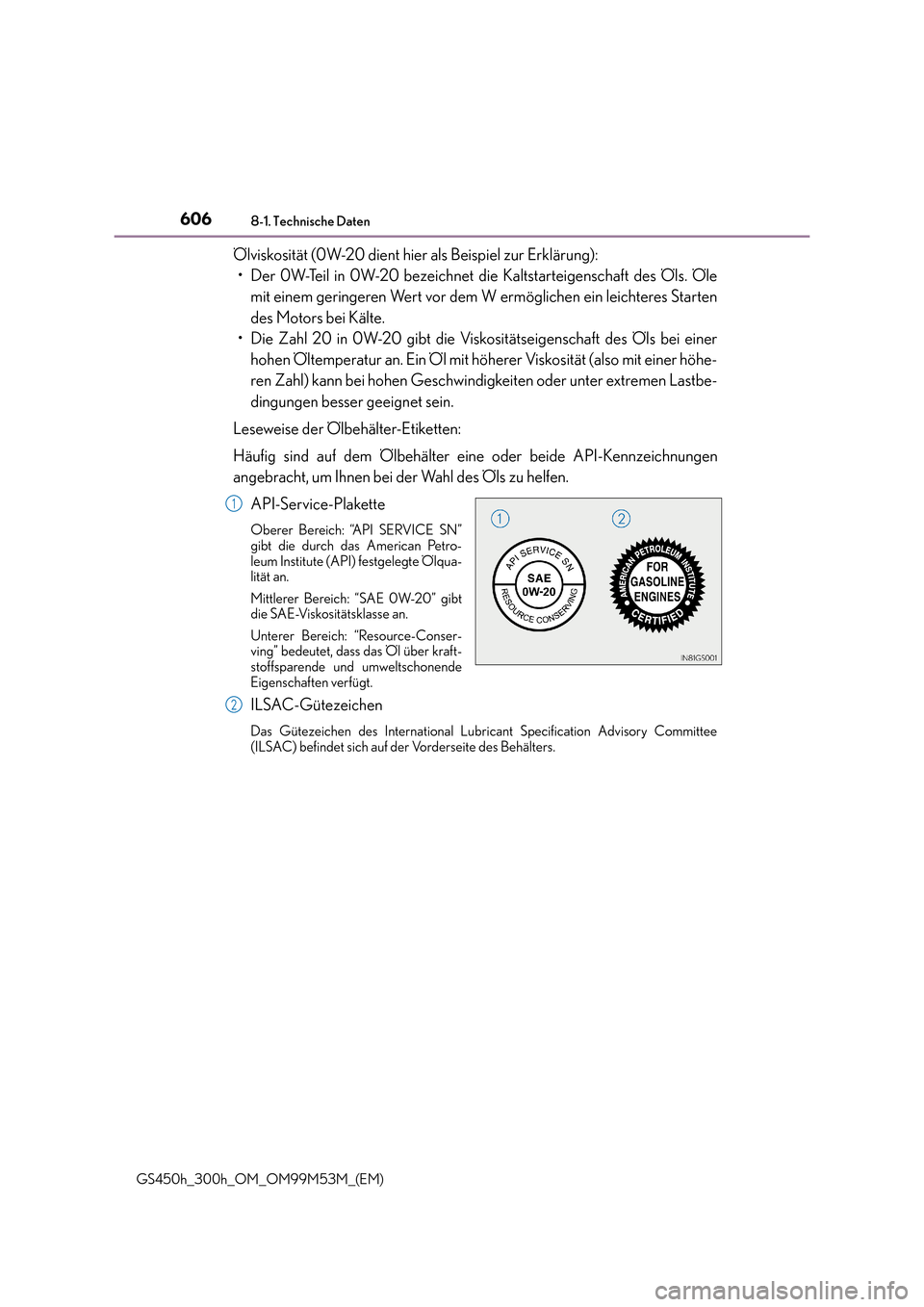

Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ei n Öl mit höherer Viskosität (also mit einer höhe-
ren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen Lastbe-
dingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen. API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte Ölqua-
lität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über kraft-
stoffsparende und umweltschonende
Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubr icant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

607
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

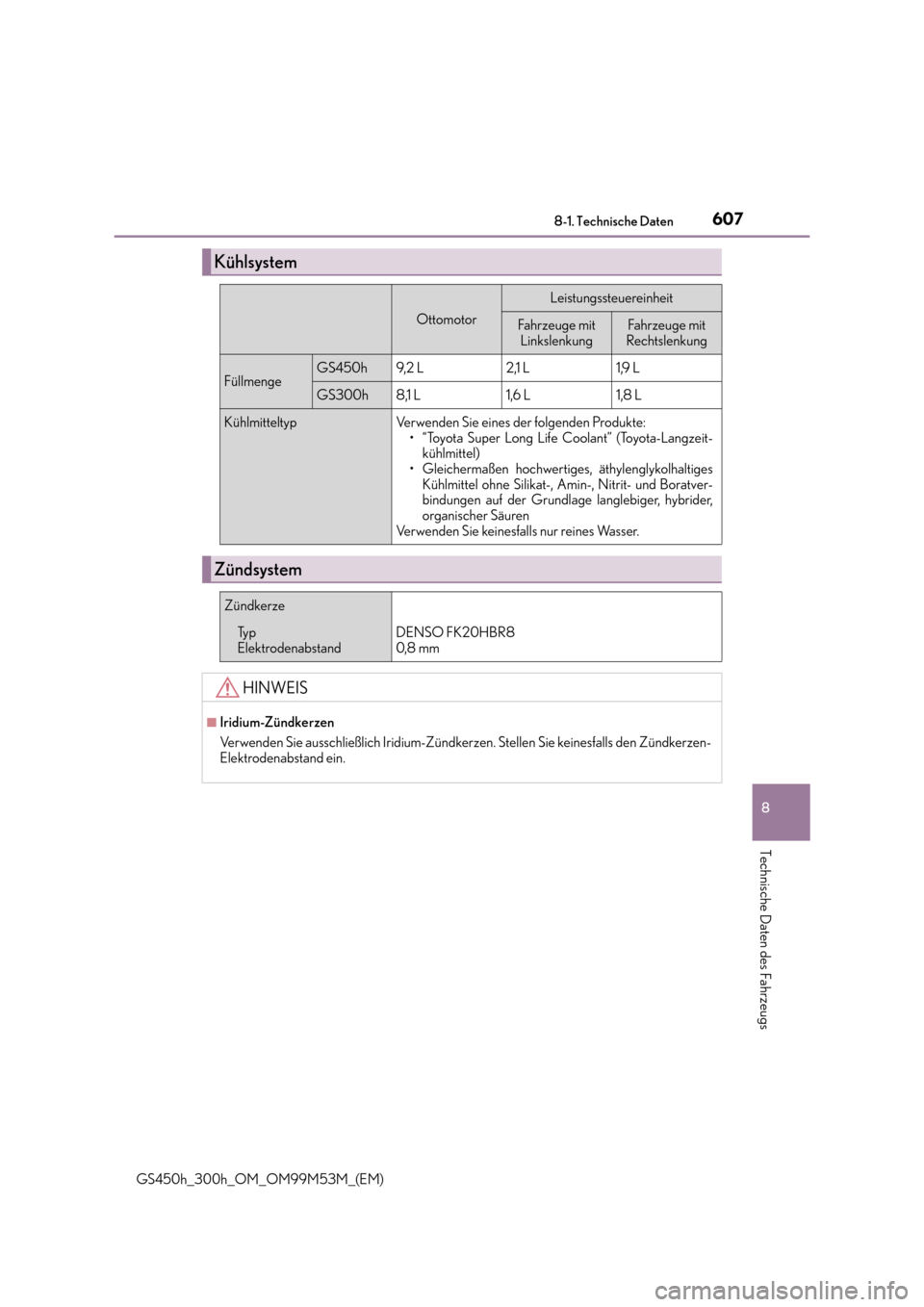

Kühlsystem
Ottomotor
Leistungssteuereinheit
Fahrzeuge mit
LinkslenkungFahrzeuge mit
Rechtslenkung
FüllmengeGS450h9, 2 L2,1 L1,9 L
GS300h8,1 L1,6 L1,8 L
KühlmitteltypVerwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Langzeit-kühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhaltiges
Kühlmittel ohne Silikat-, Amin-, Nitrit- und Boratver-
bindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem
Zündkerze
Ty p
ElektrodenabstandDENSO FK20HBR8
0,8 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.

6088-1. Technische Daten
GS450h_300h_OM_OM99M53M_(EM)
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, wenden Sie sich an einen Lexus-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Elektrisches System
12-V-Batterie
Ruhespannung bei 20 °C: 12,0 V oder höher
(Die Spannung wird 20 Minuten nach dem
Ausschalten des Hybridsystems und aller
Leuchten geprüft.)
Ladestrom5 A max.
Hybridgetriebe
Füllmenge*GS450h5,69 L
GS300h3,80 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
■Hybridgetriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität und
schließlich zu einem Getriebeschaden kommen.

609
8
8-1. Technische Daten
Technische Daten des Fahrzeugs

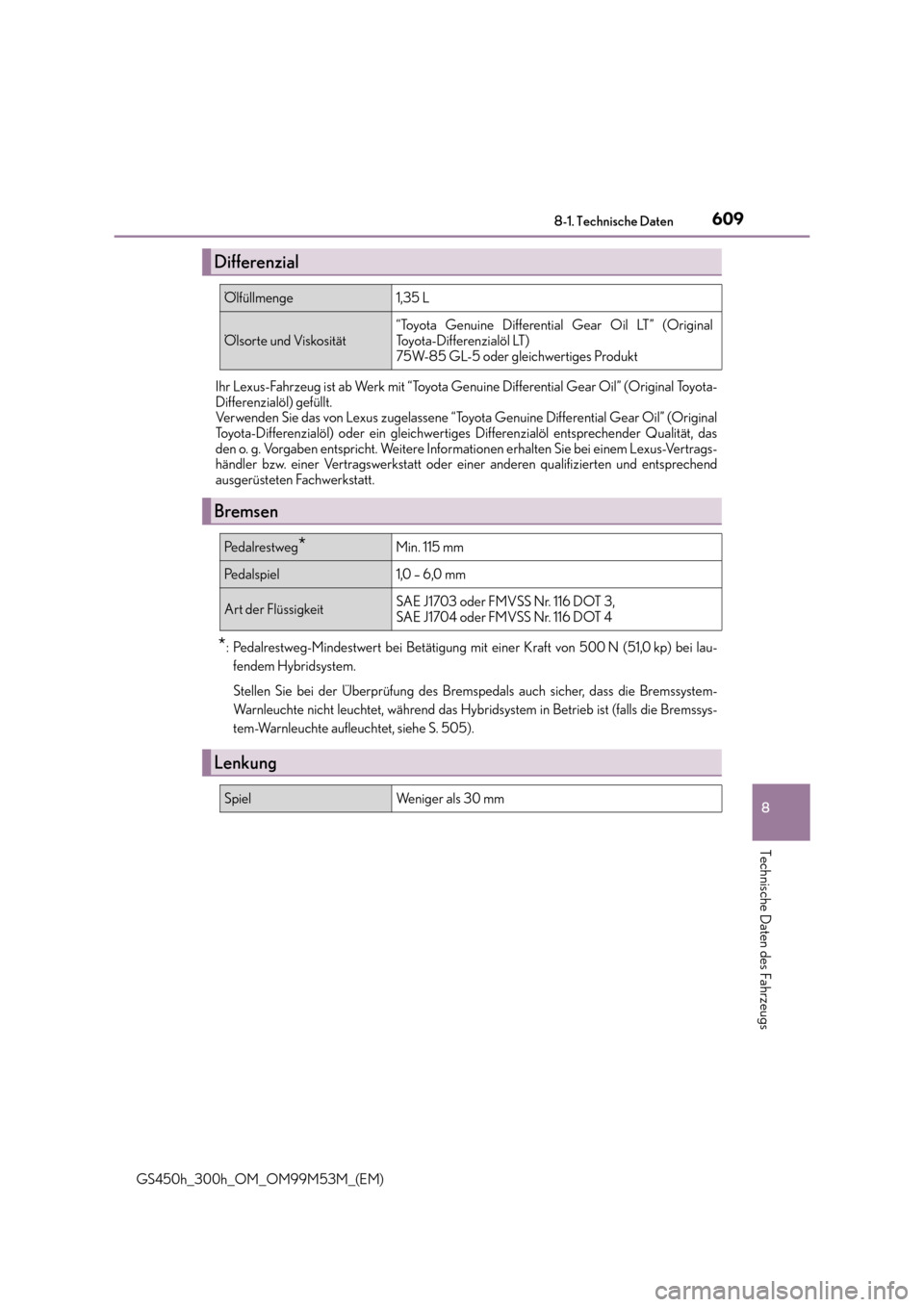

GS450h_300h_OM_OM99M53M_(EM) Ihr Lexus-Fahrzeug ist ab Werk mit “Toyota Genu
ine Differential Gear Oil” (Original Toyota-
Differenzialöl) gefüllt.
Verwenden Sie das von Lexus zugelassene “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) oder ein gleichwertiges Differenzialöl entsprechender Qualität, das
den o. g. Vorgaben entspricht. Weitere Informationen erhalten Sie bei einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt.
*: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 500 N (51,0 kp) bei lau-
fendem Hybridsystem.
Stellen Sie bei der Überprüfung des Bremsp edals auch sicher, dass die Bremssystem-
Warnleuchte nicht leuchtet, während das Hybridsystem in Betrieb ist (falls die Bremssys-
tem-Warnleuchte aufleuchtet, siehe S. 505).
Differenzial
Ölfüllmenge1,35 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt
Bremsen
Pe d a l re s t w e g*Min. 115 mm
Pedalspiel1,0 – 6,0 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3,
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWe n i g e r a l s 3 0 m m

6108-1. Technische Daten
GS450h_300h_OM_OM99M53M_(EM)
XTy p A
*: Für einen geringeren Kraftstoffverbrauch wird der ECO-Reifendruck empfohlen. DerReifendruck hat Einfluss auf den Fahrkomfort, die Fahrbahngeräusche und das Lenkver-
halten.

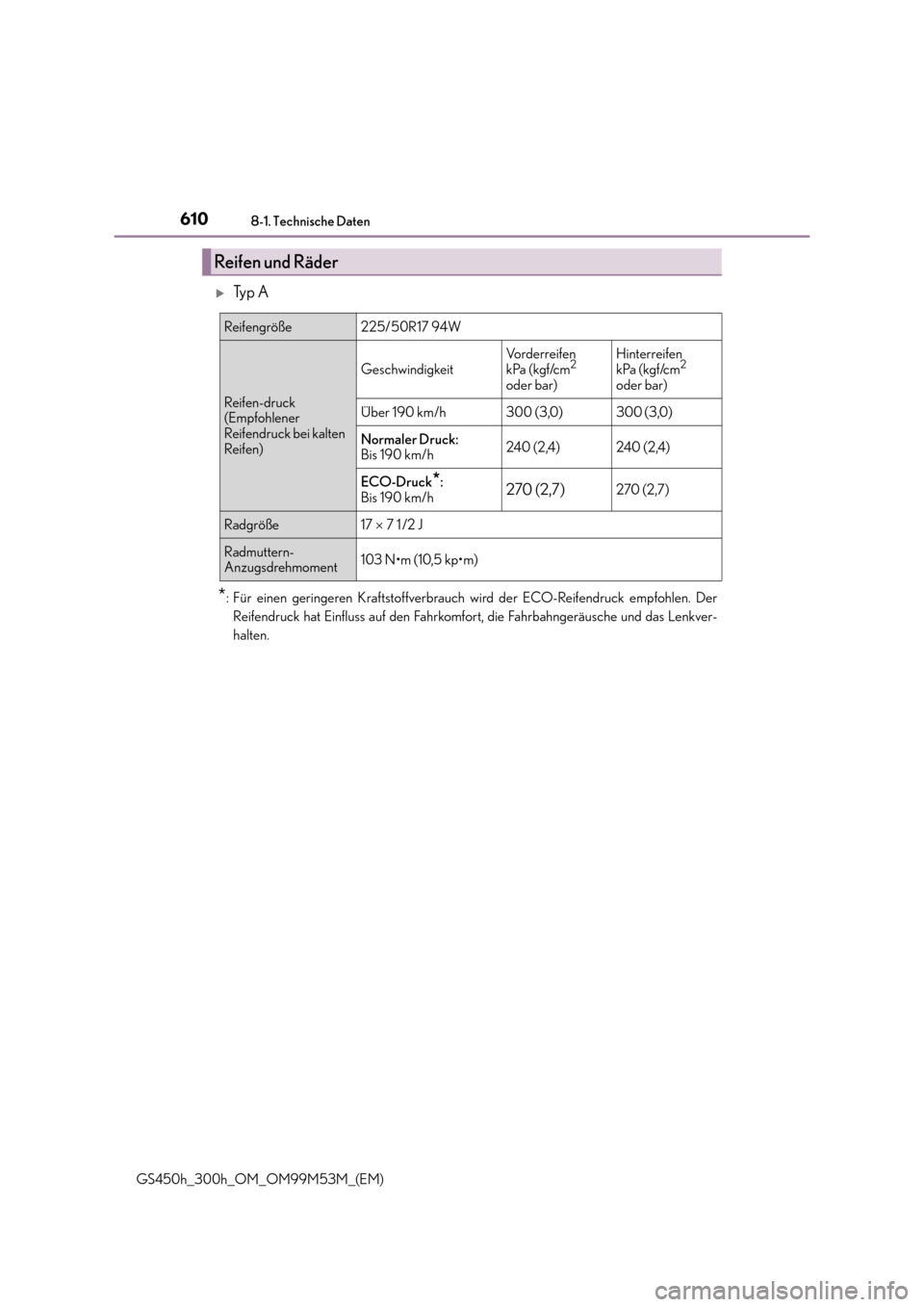

Reifen und Räder
Reifengröße225/50R17 94W
Reifen-druck
(Empfohlener
Reifendruck bei kalten
Reifen)
Geschwindigkeit
Vorderreifen
kPa (kgf/cm2
oder bar)
Hinterreifen
kPa (kgf/cm2
oder bar)
Über 190 km/h300 (3,0)300 (3,0)
Normaler Druck:
Bis 190 km/h240 (2,4)240 (2,4)
ECO-Druck*:
Bis 190 km/h270 (2,7)270 (2,7)
Radgröße17 × 7 1 /2 J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
