Page 481 of 580

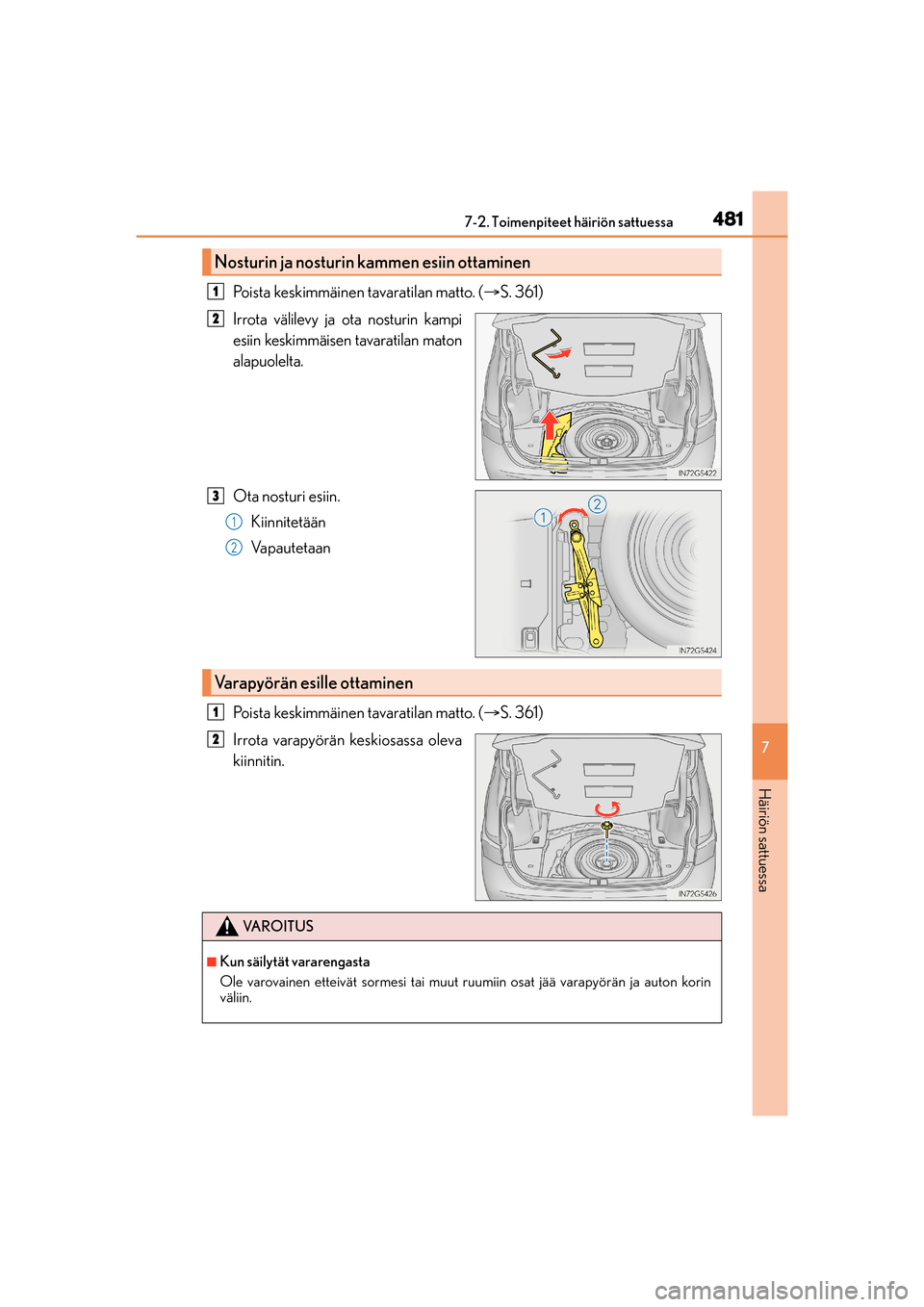

4817-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Poista keskimmäinen tavaratilan matto. (S. 361)
Irrota välilevy ja ota nosturin kampi
esiin keskimmäisen tavaratilan maton
alapuolelta.
Ota nosturi esiin.
Kiinnitetään
Va p a u t e t a a n
Poista keskimmäinen tavaratilan matto. (S. 361)
Irrota varapyörän keskiosassa oleva
kiinnitin.
Nosturin ja nosturin kammen esiin ottaminen
1
2
3
1
2
Varapyörän esille ottaminen
1
2
VA R O I T U S
nKun säilytät vararengasta
Ole varovainen etteivät sormesi tai muut ruumiin osat jää varapyörän ja auton korin
väliin.
OM30F00FI.book Page 481 Monday, February 6, 2017 12:40 PM
Page 482 of 580

4827-2. Toimenpiteet häiriön sattuessa
OM30F00FI

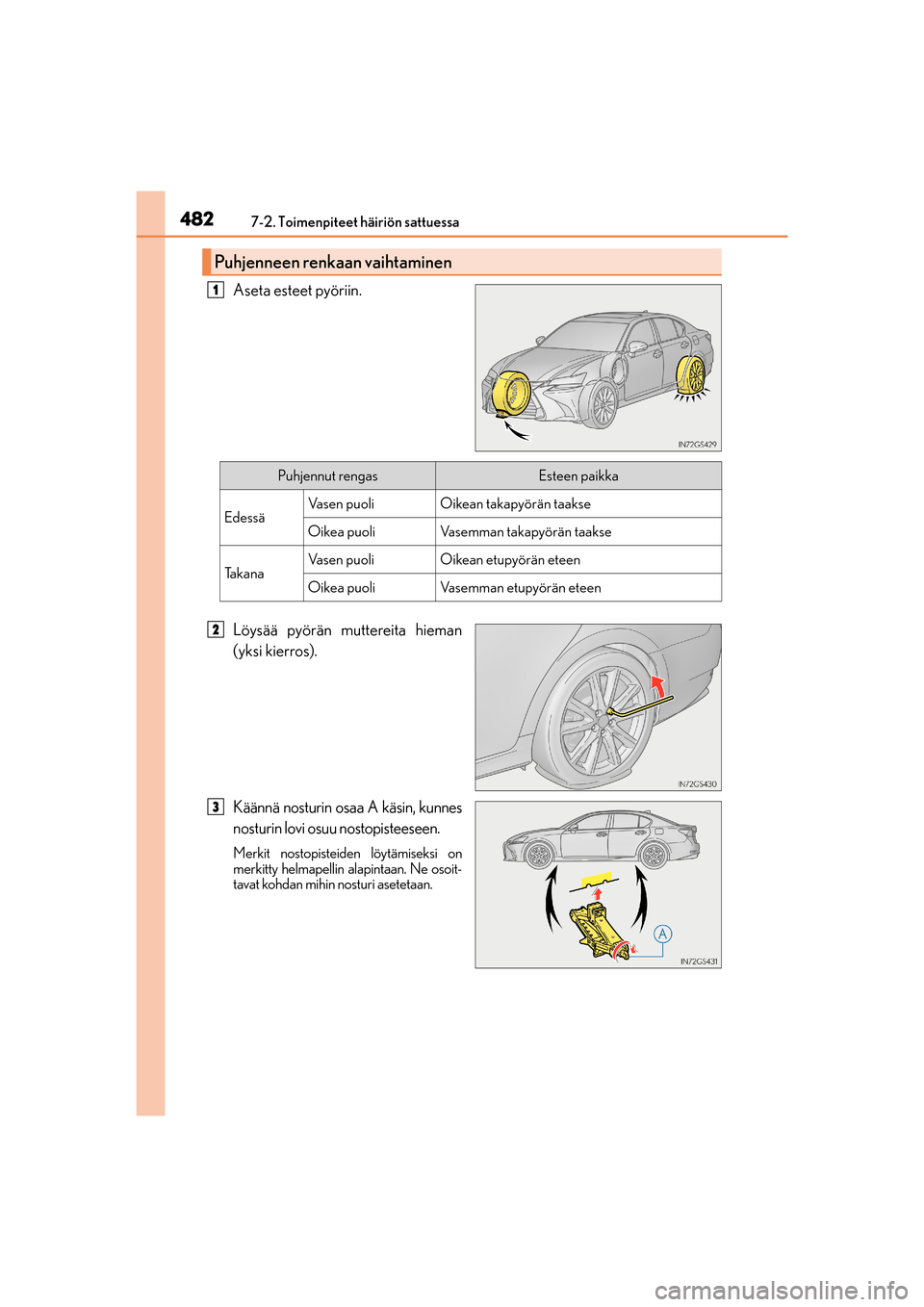

Aseta esteet pyöriin.
Löysää pyörän muttereita hieman
(yksi kierros).
Käännä nosturin osaa A käsin, kunnes
nosturin lovi osuu nostopisteeseen.
Merkit nostopisteiden löytämiseksi on
merkitty helmapellin alapintaan. Ne osoit-
tavat kohdan mihin nosturi asetetaan.
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVa s e n p u o l iOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
Ta k a n aVa s e n p u o l iOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM30F00FI.book Page 482 Monday, February 6, 2017 12:40 PM

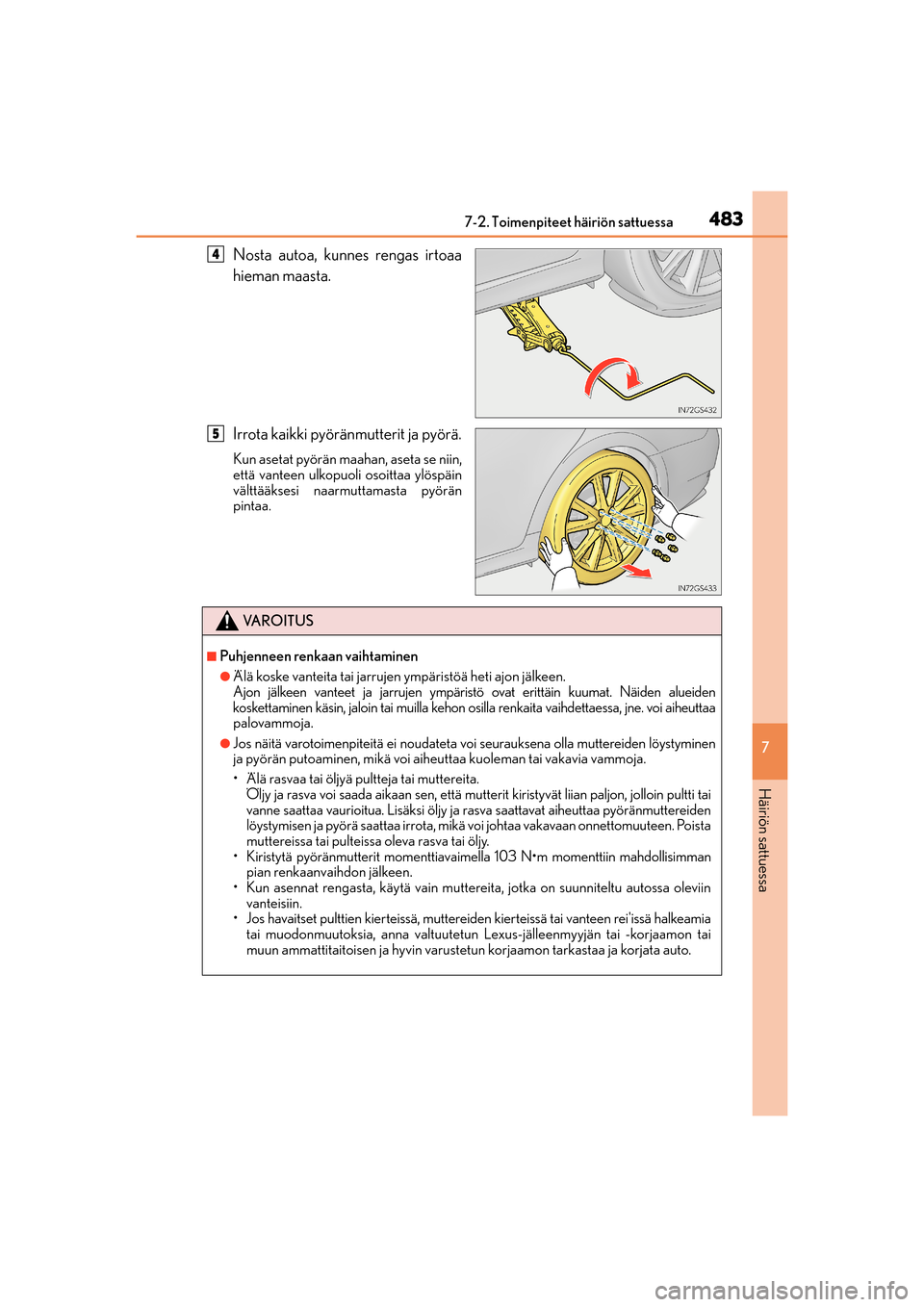

Page 483 of 580

4837-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Nosta autoa, kunnes rengas irtoaa
hieman maasta.
Irrota kaikki pyöränmutterit ja pyörä.
Kun asetat pyörän maahan, aseta se niin,
että vanteen ulkopuoli osoittaa ylöspäin
välttääksesi naarmuttamasta pyörän
pintaa.
4
5
VA R O I T U S
nPuhjenneen renkaan vaihtaminen
lÄlä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden alueiden
koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaihdettaessa, jne. voi aiheuttaa
palovammoja.
lJos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden löystyminen
ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia vammoja.
• Älä rasvaa tai öljyä pultteja tai muttereita.
Öljy ja rasva voi saada aikaan sen, että mutterit kiristyvät liian paljon, jolloin pultti tai
vanne saattaa vaurioitua. Lisäksi öljy ja rasva saattavat aiheuttaa pyöränmuttereiden
löystymisen ja pyörä saattaa irrota, mikä voi johtaa vakavaan onnettomuuteen. Poista
muttereissa tai pulteissa oleva rasva tai öljy.
• Kiristytä pyöränmutterit momenttiavaimella 103 N•m momenttiin mahdollisimman
pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin
vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia
tai muodonmuutoksia, anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa ja korjata auto.
OM30F00FI.book Page 483 Monday, February 6, 2017 12:40 PM
Page 484 of 580

4847-2. Toimenpiteet häiriön sattuessa
OM30F00FI

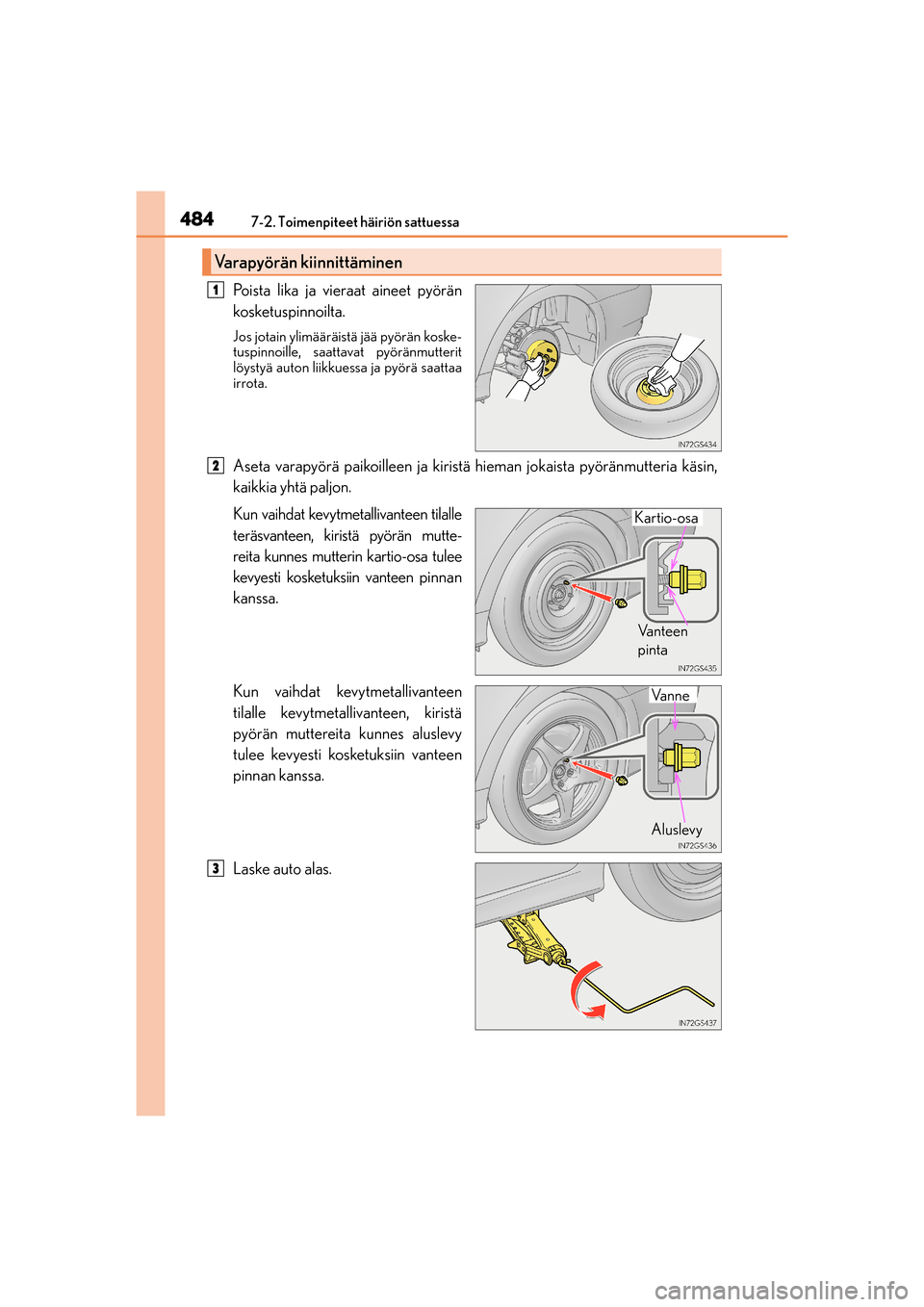

Poista lika ja vieraat aineet pyörän
kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän koske-
tuspinnoille, saattavat pyöränmutterit
löystyä auton liikkuessa ja pyörä saattaa
irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutteria käsin,
kaikkia yhtä paljon.
Kun vaihdat kevytmetallivanteen tilalle
teräsvanteen, kiristä pyörän mutte-
reita kunnes mutterin kartio-osa tulee
kevyesti kosketuksiin vanteen pinnan
kanssa.
Kun vaihdat kevytmetallivanteen
tilalle kevytmetallivanteen, kiristä
pyörän muttereita kunnes aluslevy
tulee kevyesti kosketuksiin vanteen
pinnan kanssa.
Laske auto alas.
Varapyörän kiinnittäminen
1
2
Vanteen
pinta
Kartio-osa
Vanne
Aluslevy
Va n n e
3
OM30F00FI.book Page 484 Monday, February 6, 2017 12:40 PM

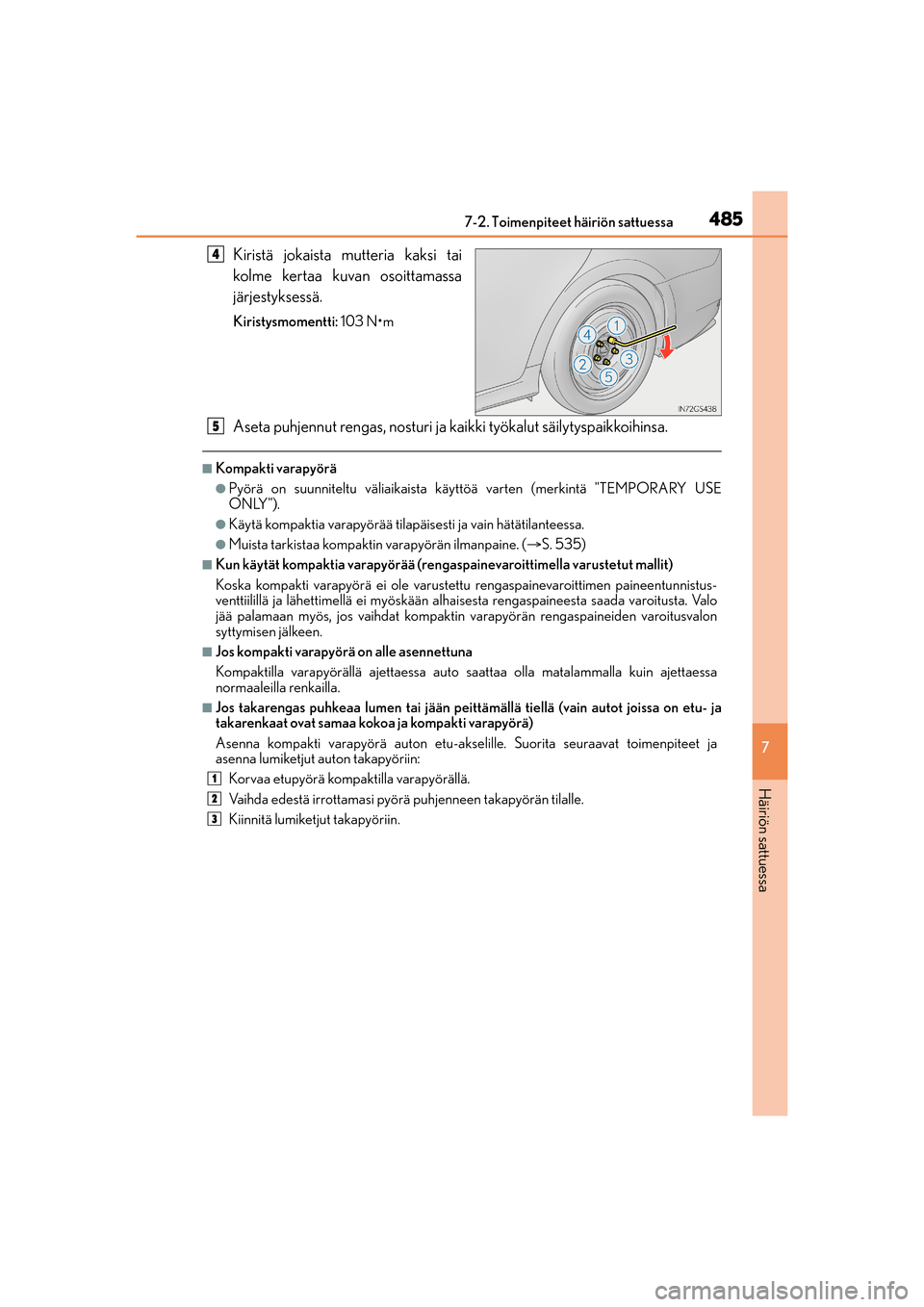

Page 485 of 580

4857-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoittamassa
järjestyksessä.
Kiristysmomentti: 103 N•m
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoihinsa.
nKompakti varapyörä
lPyörä on suunniteltu väliaikaista käyttöä varten (merkintä "TEMPORARY USE
ONLY").
lKäytä kompaktia varapyörää tilapäisesti ja vain hätätilanteessa.
lMuista tarkistaa kompaktin varapyörän ilmanpaine. (S. 535)
nKun käytät kompaktia varapyörää (rengaspainevaroittimella varustetut mallit)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineentunnistus-
venttiilillä ja lähettimellä ei myöskään alhaisesta rengaspaineesta saada varoitusta. Valo
jää palamaan myös, jos vaihdat kompaktin varapyörän rengaspaineiden varoitusvalon
syttymisen jälkeen.
nJos kompakti varapyörä on alle asennettuna
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin ajettaessa
normaaleilla renkailla.
nJos takarengas puhkeaa lumen tai jään peittämällä tiellä (vain autot joissa on etu- ja
takarenkaat ovat samaa kokoa ja kompakti varapyörä)
Asenna kompakti varapyörä auton etu-akselille. Suorita seuraavat toimenpiteet ja
asenna lumiketjut auton takapyöriin:
Korvaa etupyörä kompaktilla varapyörällä.
Vaihda edestä irrottamasi pyörä puhjenneen takapyörän tilalle.
Kiinnitä lumiketjut takapyöriin.
4
5
1
2
3
OM30F00FI.book Page 485 Monday, February 6, 2017 12:40 PM
Page 486 of 580

4867-2. Toimenpiteet häiriön sattuessa
OM30F00FI

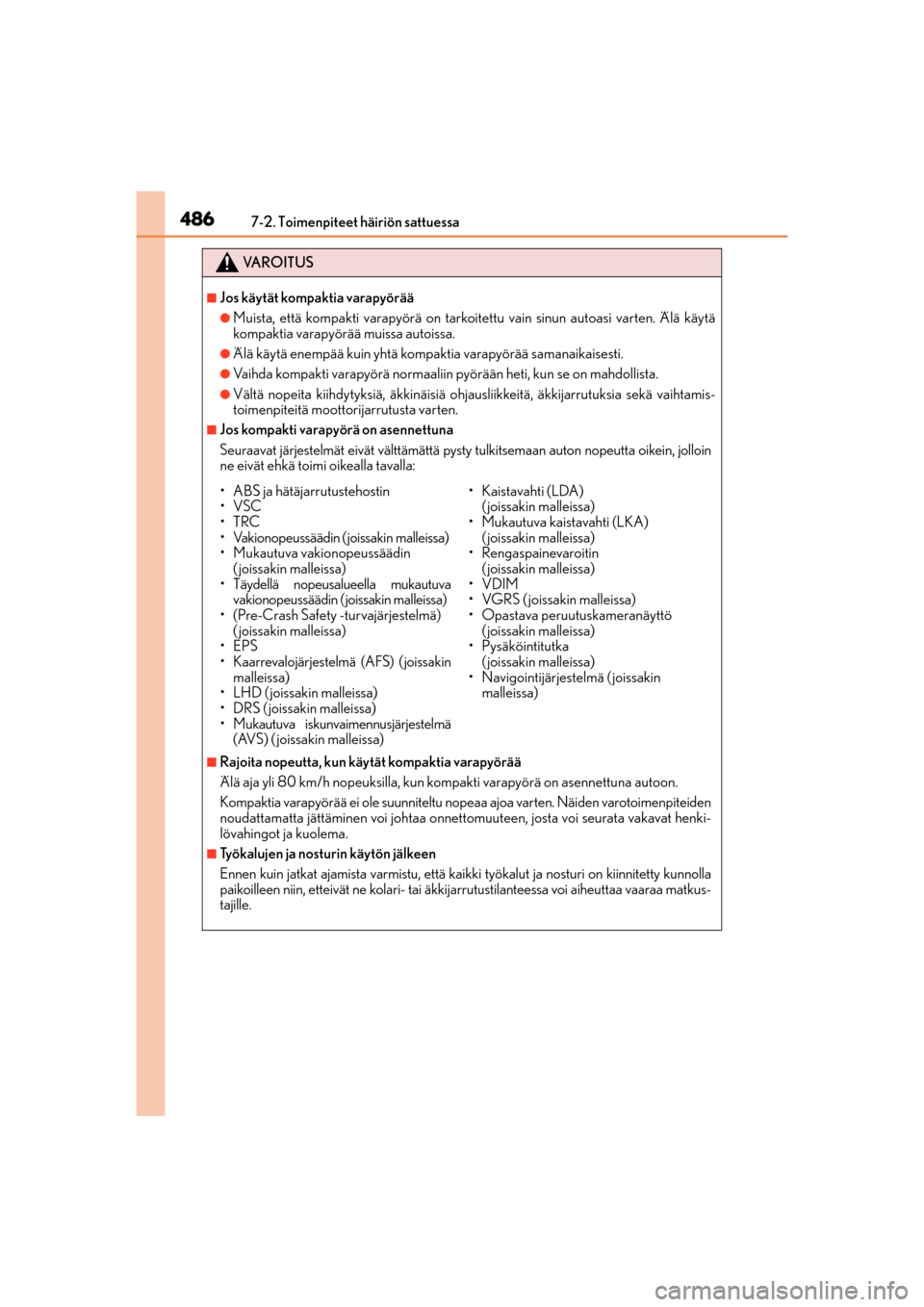

VA R O I T U S
nJos käytät kompaktia varapyörää
lMuista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten. Älä käytä
kompaktia varapyörää muissa autoissa.
lÄlä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
lVaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdollista.
lVältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä vaihtamis-
toimenpiteitä moottorijarrutusta varten.
nJos kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta oikein, jolloin
ne eivät ehkä toimi oikealla tavalla:
nRajoita nopeutta, kun käytät kompaktia varapyörää
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on asennettuna autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varotoimenpiteiden
noudattamatta jättäminen voi johtaa onnettomuuteen, josta voi seurata vakavat henki-
lövahingot ja kuolema.
nTyökalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinnitetty kunnolla
paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa voi aiheuttaa vaaraa matkus-
tajille.
• ABS ja hätäjarrutustehostin
•VSC
•TRC
• Vakionopeussäädin ( joissakin malleissa)
• Mukautuva vakionopeussäädin
( joissakin malleissa)
• Täydellä nopeusalueella mukautuva
vakionopeussäädin ( joissakin malleissa)
• (Pre-Crash Safety -turvajärjestelmä)
( joissakin malleissa)
•EPS
• Kaarrevalojärjestelmä (AFS) ( joissakin
malleissa)
• LHD ( joissakin malleissa)
• DRS ( joissakin malleissa)
• Mukautuva iskunvaimennusjärjestelmä
(AVS) ( joissakin malleissa)• Kaistavahti (LDA)
( joissakin malleissa)
• Mukautuva kaistavahti (LKA)
( joissakin malleissa)
• Rengaspainevaroitin
( joissakin malleissa)
•VDIM
• VGRS ( joissakin malleissa)
• Opastava peruutuskameranäyttö
( joissakin malleissa)
•Pysäköintitutka
( joissakin malleissa)
• Navigointijärjestelmä ( joissakin
malleissa)
OM30F00FI.book Page 486 Monday, February 6, 2017 12:40 PM
Page 487 of 580

4877-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI

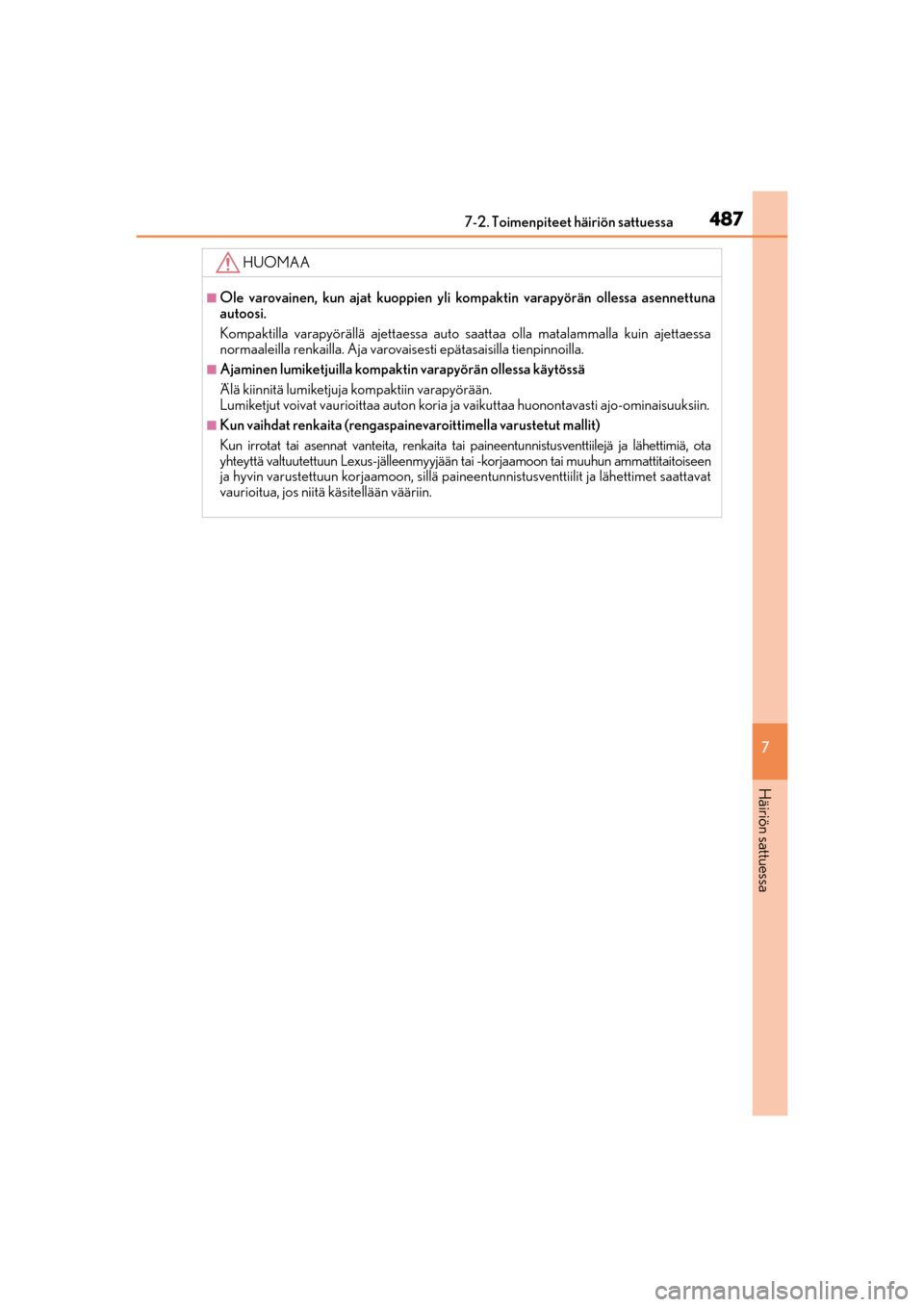

HUOMAA
nOle varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa asennettuna
autoosi.
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin ajettaessa
normaaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
nAjaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-ominaisuuksiin.
nKun vaihdat renkaita (rengaspainevaroittimella varustetut mallit)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja lähettimiä, ota
yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon, sillä paineentunnistusventtiilit ja lähettimet saattavat
vaurioitua, jos niitä käsitellään vääriin.
OM30F00FI.book Page 487 Monday, February 6, 2017 12:40 PM
Page 488 of 580

4887-2. Toimenpiteet häiriön sattuessa
OM30F00FI

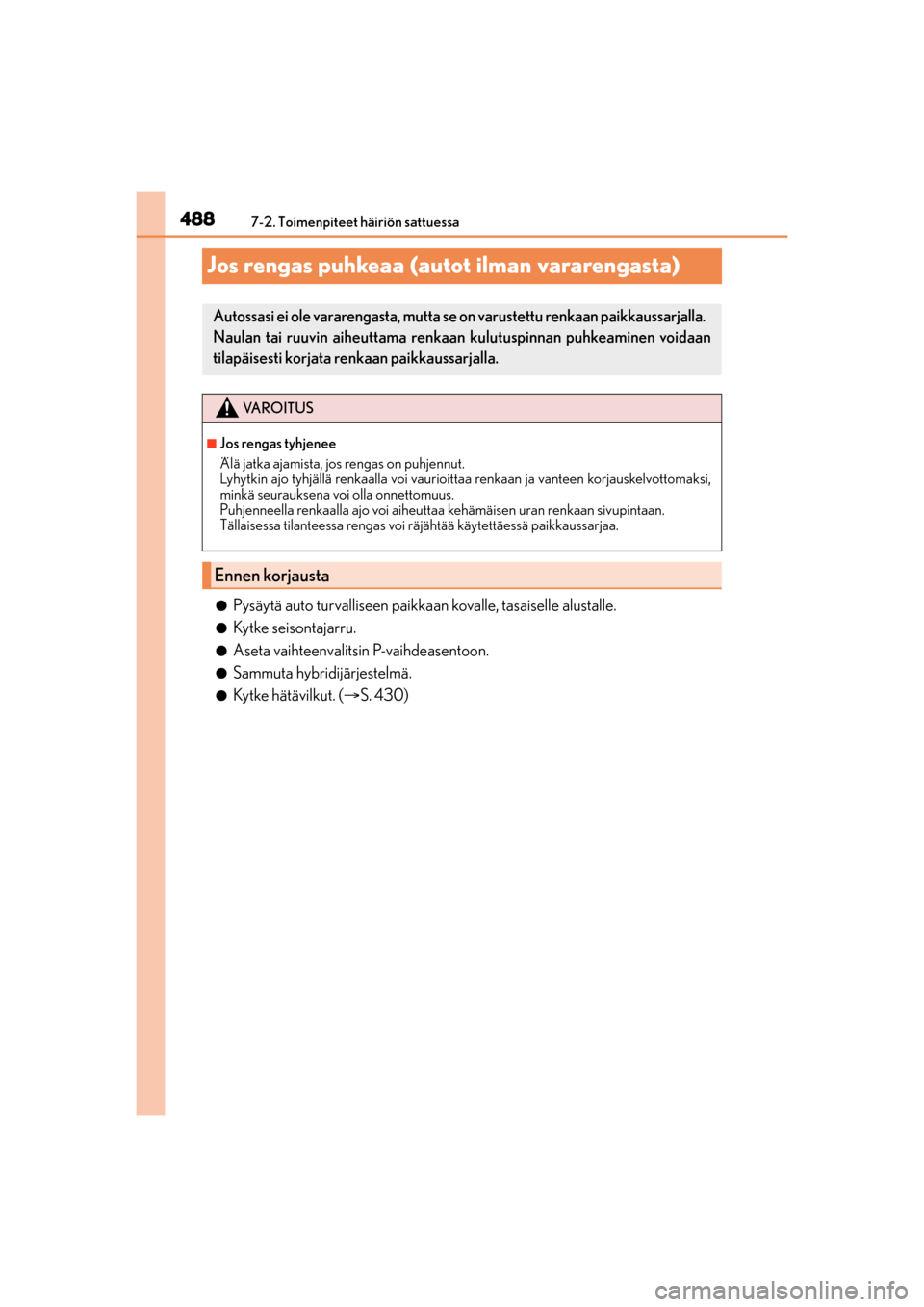

Jos rengas puhkeaa (autot ilman vararengasta)
lPysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
lKytke seisontajarru.
lAseta vaihteenvalitsin P-vaihdeasentoon.
lSammuta hybridijärjestelmä.
lKytke hätävilkut. (S. 430)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan paikkaussarjalla.
Naulan tai ruuvin aiheuttama renkaan kulutuspinnan puhkeaminen voidaan
tilapäisesti korjata renkaan paikkaussarjalla.
VA R O I T U S
nJos rengas tyhjenee
Älä jatka ajamista, jos rengas on puhjennut.
Lyhytkin ajo tyhjällä renkaalla voi vaurioittaa renkaan ja vanteen korjauskelvottomaksi,
minkä seurauksena voi olla onnettomuus.
Puhjenneella renkaalla ajo voi aiheuttaa kehämäisen uran renkaan sivupintaan.
Tällaisessa tilanteessa rengas voi räjähtää käytettäessä paikkaussarjaa.
Ennen korjausta
OM30F00FI.book Page 488 Monday, February 6, 2017 12:40 PM
Page 489 of 580

4897-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
*: Nosturin käyttö (S. 482)

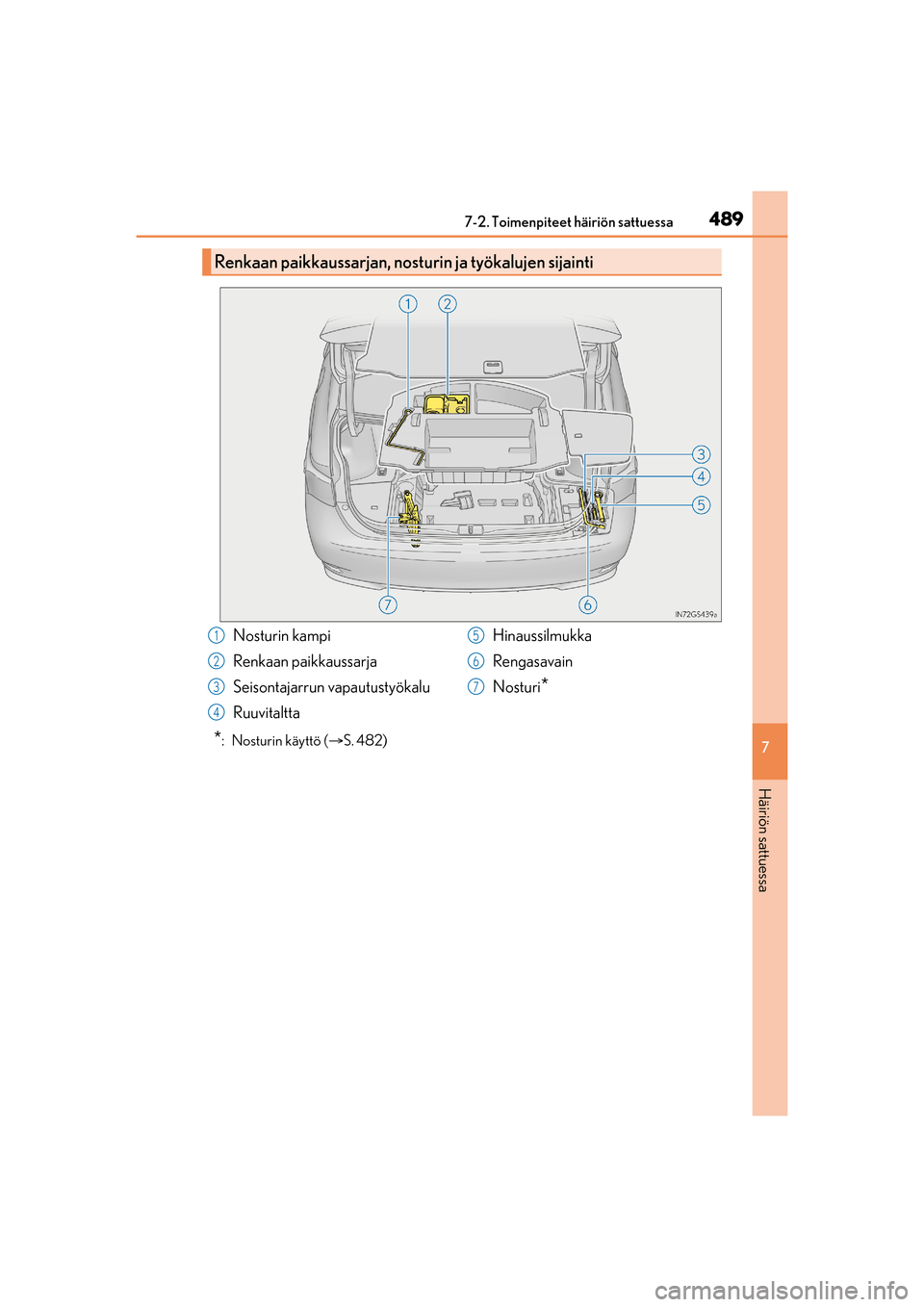

Renkaan paikkaussarjan, nosturin ja työkalujen sijainti
Nosturin kampi
Renkaan paikkaussarja
Seisontajarrun vapautustyökalu
RuuvitalttaHinaussilmukka
Rengasavain
Nosturi
*
1
2
3
4
5
6
7
OM30F00FI.book Page 489 Monday, February 6, 2017 12:40 PM
Page 490 of 580

4907-2. Toimenpiteet häiriön sattuessa
OM30F00FI

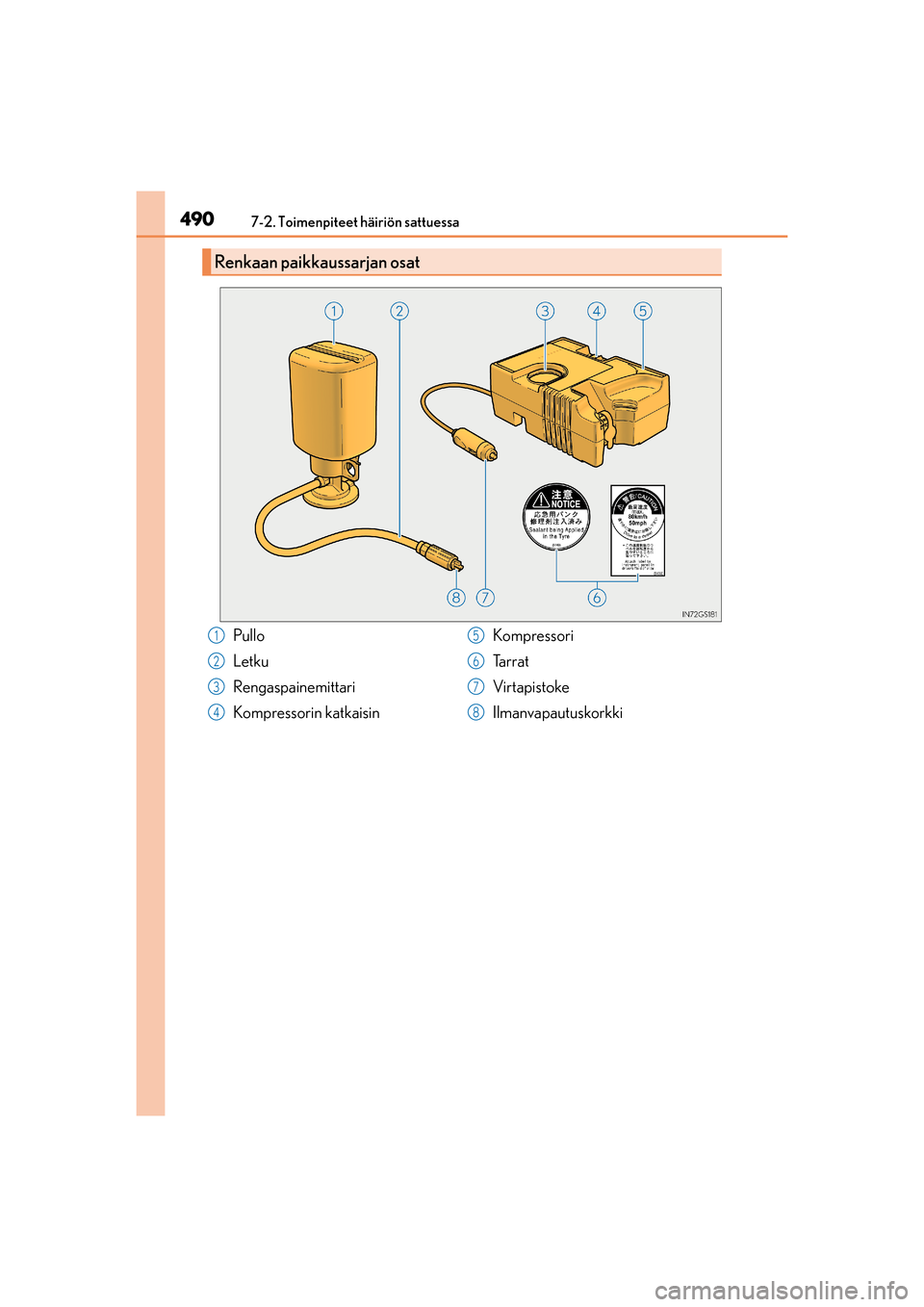

Renkaan paikkaussarjan osat
Pullo
Letku
Rengaspainemittari
Kompressorin katkaisinKompressori
Ta r r a t
Vir tapistoke
Ilmanvapautuskorkki1
2
3
4
5
6
7
8
