Lexus GS450h 2016 Omistajan käsikirja (in Finnish)

511
7 7-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
OM30F00FI
Jos 12 V -akun varaus purkautuu
Jos sinulla on apukäynnistyskaapelit (tai apusyöttökaapelit) ja toinen auto jossa on
12 V -akku, voit käynnistää autosi apuakkukäynnistyksellä alla olevien ohjeiden
mukaisesti.
Varmistu, että elektroninen avain on
mukanasi.
Riippuen tilanteesta, kun kytket apukäyn-
nistyskaapeleita, hälytys saattaa laueta ja
ovet saattavat lukkiutua. (S. 80)
Avaa konepelti (S. 383), poista
moottoritilan suojukset (S. 387)
ja avaa sulakerasian kansi.
Irrota kaikki kiinnikkeet.
Paina kielekkeet sisään kummal-
lakin puolella ja nosta kansi ylös
vetäen samalla lukituslevyä.
Avaa erillisen apukäynnistysliittimen
kansi.
Jos auton 12 V -akun varaus on purkautunut, hybridijärjestelmä voidaan käyn-
nistää seuraavalla tavalla.
Voit myös ottaa yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
1
2
1
2
3
OM30F00FI.book Page 511 Monday, February 6, 2017 12:40 PM

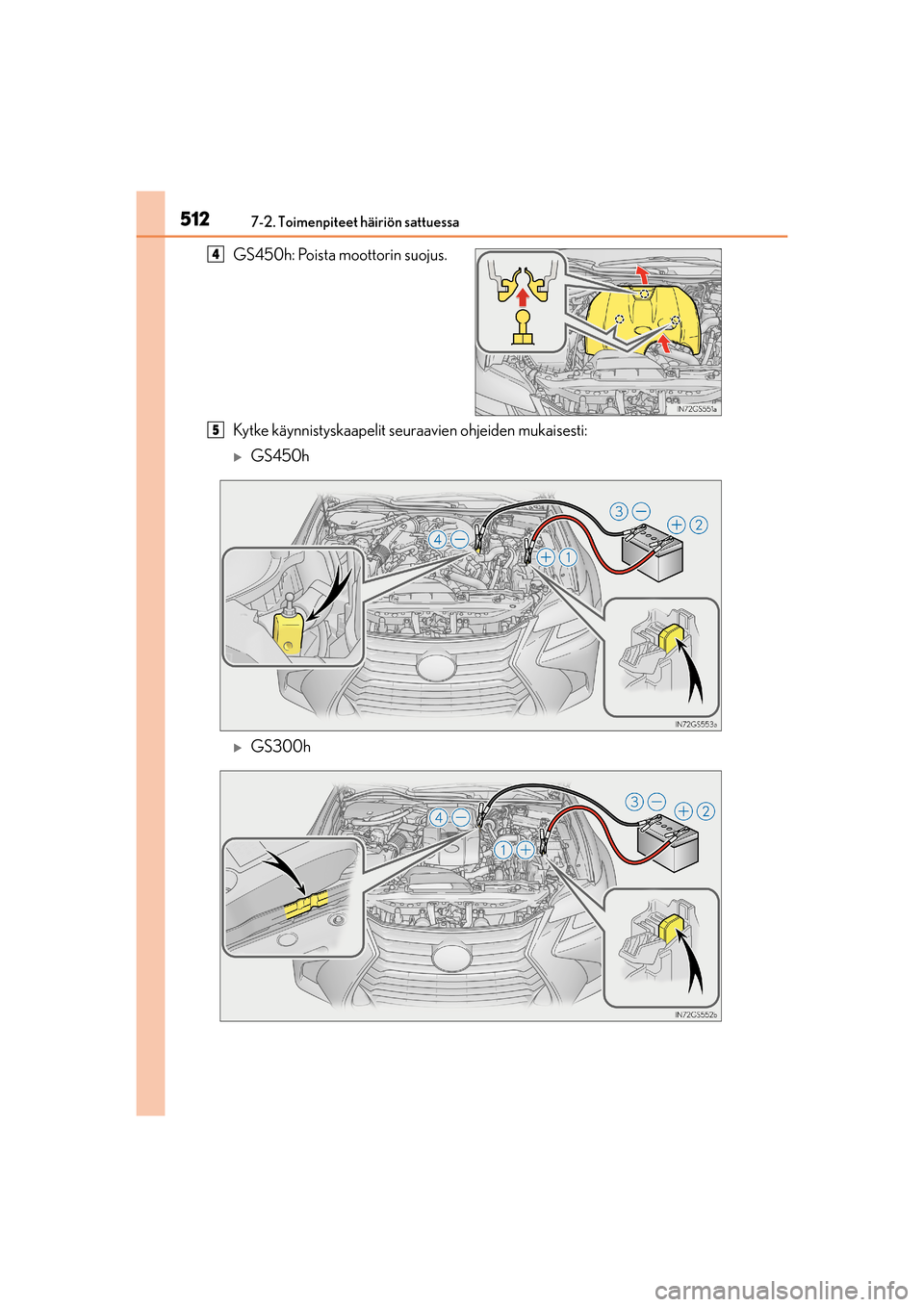

5127-2. Toimenpiteet häiriön sattuessa
OM30F00FI
GS450h: Poista moottorin suojus.
Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:
GS450h
GS300h
4
5
OM30F00FI.book Page 512 Monday, February 6, 2017 12:40 PM

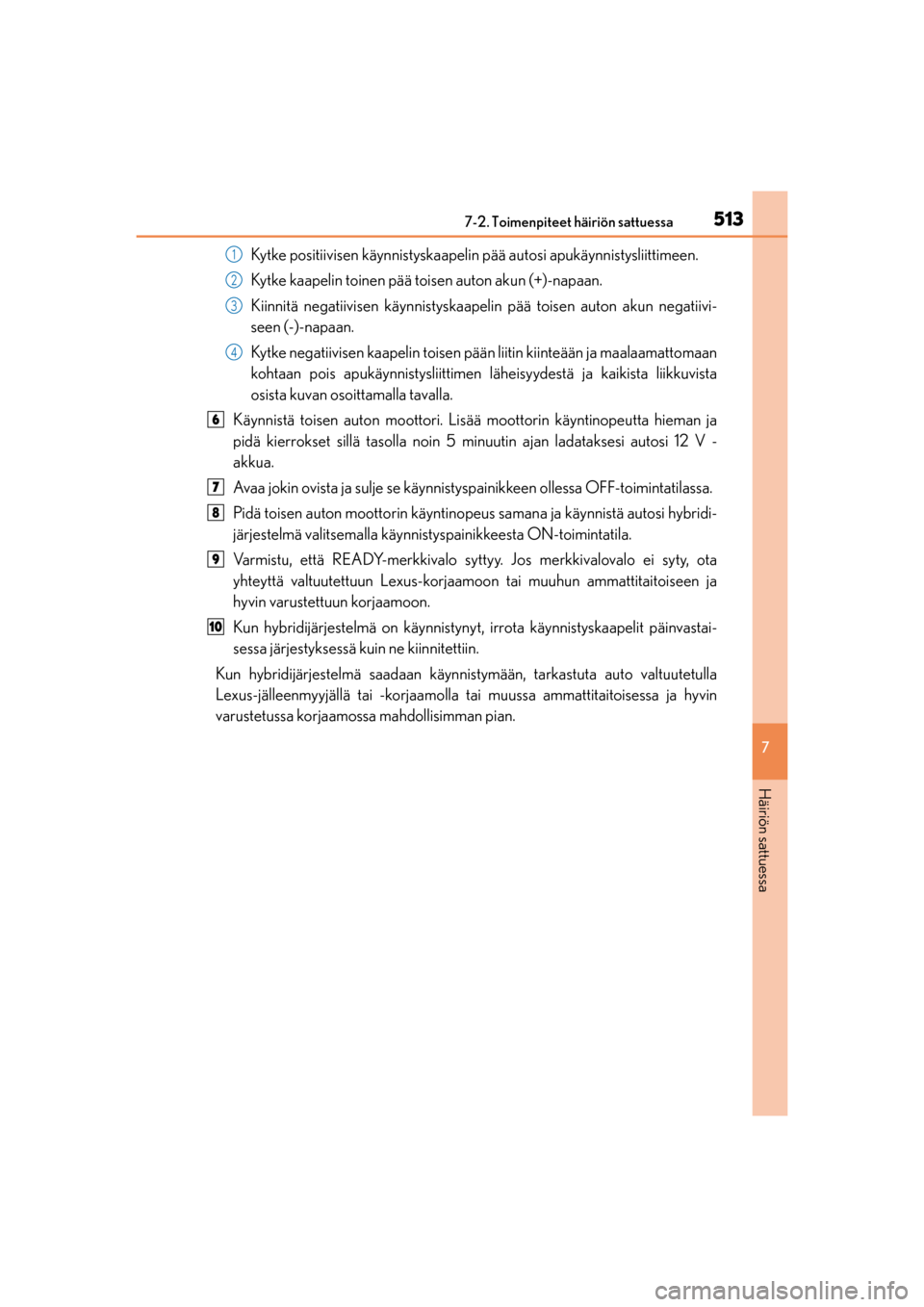

5137-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Kytke positiivisen käynnistyskaapelin pää autosi apukäynnistysliittimeen.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistyskaapelin pää toisen auton akun negatiivi-
seen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaamattomaan
kohtaan pois apukäynnistysliittimen läheisyydestä ja kaikista liikkuvista
osista kuvan osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta hieman ja
pidä kierrokset sillä tasolla noin 5 minuutin ajan ladataksesi autosi 12 V -
akkua.
Avaa jokin ovista ja sulje se käynnistyspainikkeen ollessa OFF-toimintatilassa.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä autosi hybridi-
järjestelmä valitsemalla käynnistyspainikkeesta ON-toimintatila.
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalovalo ei syty, ota
yhteyttä valtuutettuun Lexus-korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit päinvastai-
sessa järjestyksessä kuin ne kiinnitettiin.
Kun hybridijärjestelmä saadaan käynnistymään, tarkastuta auto valtuutetulla
Lexus-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa mahdollisimman pian.1
2
3
4
6
7
8
9
10
OM30F00FI.book Page 513 Monday, February 6, 2017 12:40 PM

5147-2. Toimenpiteet häiriön sattuessa
OM30F00FI
nHybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa purkautunut
Hybridijärjestelmää ei voi käynnistää työntämällä autoa.
n12 V -akun varauksen purkautumisen estämiseksi
lSammuta ajovalot ja audiojärjestelmä aina kun hybridijärjestelmä on sammutettuna.
lSammuta kaikki tarpeettomat sähkötoimiset laitteet aina kun autolla ajetaan hiljaista
nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n12 V -akun lataaminen
12voltin -akun varaus purkautuu vähitellen, vaikka autoa ei käytettäsi, luonnollisista syistä
ja tiettyjen sähkölaitteiden kulutusominaisuuksien vuoksi. Jos auto on pitkän aikaa käyttä-
mättä, 12 V -akun varaus saattaa purkautua, eikä hybridijärjestelmää saada käynnisty-
mään. (12 V -akku latautuu automaattisesti hybridijärjestelmän ollessa käynnissä.)
nJos lataat tai vaihdat 12 V -akun
lJoissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toiminnolla, kun
12 voltin -akun varaus on purkautunut. Tässä tilanteessa käytä lukituksen kauko-
ohjainta tai mekaanista avainta avatuksesi ovien lukituksen tai lukitaksesi ovet.
lHybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen jälkeen kun
12 voltin -akku on varattu mutta käynnistyy normaalisti toisella yrittämällä. Tämä ei ole
merkki toimintahäiriöstä.
lKäynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12-voltin akku kytketään
uudelleen, järjestelmä palauttaa sen toimintatilan jolla se oli ennen kuin 12 voltin -akun
varaus purkautui. Ennen kuin kytket 12 voltin -akun virtapiiriin, valitse käynnistyspainik-
keesta OFF-toimintatila.
Jos olet epävarma siitä, mikä toimintatila oli valittuna käynnistyspainikkeesta ennen kuin
12-voltin akun varaus purkautui, ole erityisen varovainen, kun kytket 12 V -akun takaisin
virtapiiriin.
VA R O I T U S
nVälttääksesi 12 V -akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet 12 V -akun kehittämän kaasun vahingossa tapah-
tuvan sytyttämisen välttämiseksi:
lVarmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja että se ei
vahingossa kosketa muita osia.
lÄlä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään muiden
osien kanssa tai metallipintojen kanssa, kuten kannatinten tai maalaamattomien pinto-
jen kanssa.
lÄlä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
lÄlä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta lähelle 12 V -
akkua.
OM30F00FI.book Page 514 Monday, February 6, 2017 12:40 PM

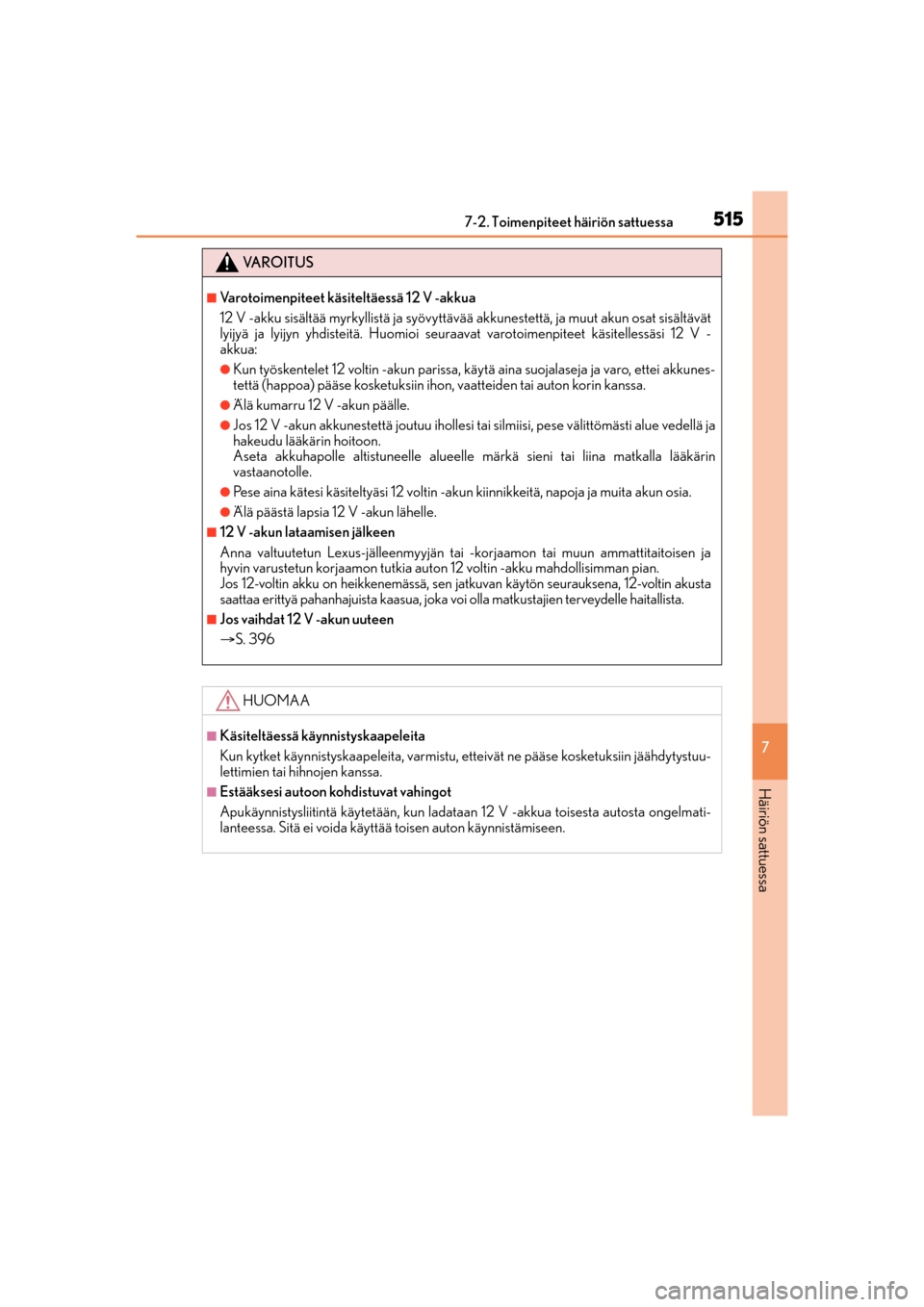

5157-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
VA R O I T U S
nVarotoimenpiteet käsiteltäessä 12 V -akkua
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun osat sisältävät
lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet käsitellessäsi 12 V -
akkua:
lKun työskentelet 12 voltin -akun parissa, käytä aina suojalaseja ja varo, ettei akkunes-
tettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin kanssa.
lÄlä kumarru 12 V -akun päälle.
lJos 12 V -akun akkunestettä joutuu ihollesi tai silmiisi, pese välittömästi alue vedellä ja
hakeudu lääkärin hoitoon.
Aseta akkuhapolle altistuneelle alueelle märkä sieni tai liina matkalla lääkärin
vastaanotolle.
lPese aina kätesi käsiteltyäsi 12 voltin -akun kiinnikkeitä, napoja ja muita akun osia.
lÄlä päästä lapsia 12 V -akun lähelle.
n12 V -akun lataamisen jälkeen
Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tutkia auton 12 voltin -akku mahdollisimman pian.
Jos 12-voltin akku on heikkenemässä, sen jatkuvan käytön seurauksena, 12-voltin akusta
saattaa erittyä pahanhajuista kaasua, joka voi olla matkustajien terveydelle haitallista.
nJos vaihdat 12 V -akun uuteen
S. 396
HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin jäähdytystuu-
lettimien tai hihnojen kanssa.
nEstääksesi autoon kohdistuvat vahingot
Apukäynnistysliitintä käytetään, kun ladataan 12 V -akkua toisesta autosta ongelmati-
lanteessa. Sitä ei voida käyttää toisen auton käynnistämiseen.
OM30F00FI.book Page 515 Monday, February 6, 2017 12:40 PM

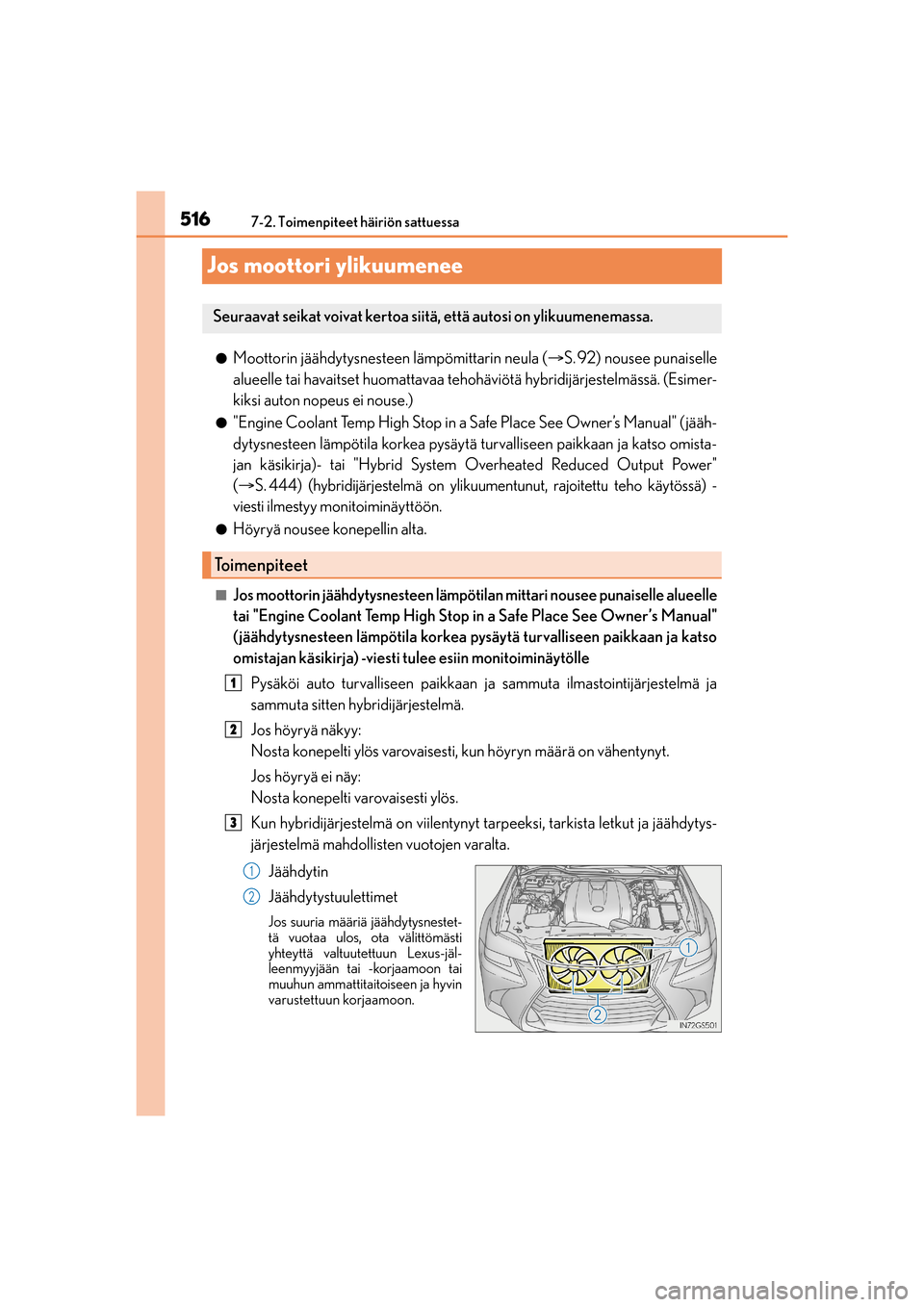

5167-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Jos moottori ylikuumenee
lMoottorin jäähdytysnesteen lämpömittarin neula (S. 92) nousee punaiselle
alueelle tai havaitset huomattavaa tehohäviötä hybridijärjestelmässä. (Esimer-
kiksi auton nopeus ei nouse.)
l"Engine Coolant Temp High Stop in a Safe Place See Owner’s Manual" ( jääh-
dytysnesteen lämpötila korkea pysäytä turvalliseen paikkaan ja katso omista-
jan käsikirja)- tai "Hybrid System Overheated Reduced Output Power"
(S. 444) (hybridijärjestelmä on ylikuumentunut, rajoitettu teho käytössä) -
viesti ilmestyy monitoiminäyttöön.
lHöyryä nousee konepellin alta.
nJos moottorin jäähdytysnesteen lämpötilan mittari nousee punaiselle alueelle
tai "Engine Coolant Temp High Stop in a Safe Place See Owner’s Manual"
( jäähdytysnesteen lämpötila korkea pysäytä turvalliseen paikkaan ja katso
omistajan käsikirja) -viesti tulee esiin monitoiminäytölle
Pysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjestelmä ja
sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on viilentynyt tarpeeksi, tarkista letkut ja jäähdytys-
järjestelmä mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytysnestet-
tä vuotaa ulos, ota välittömästi
yhteyttä valtuutettuun Lexus-jäl-
leenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumenemassa.
Toimenpiteet
1
2
3
1
2
OM30F00FI.book Page 516 Monday, February 6, 2017 12:40 PM

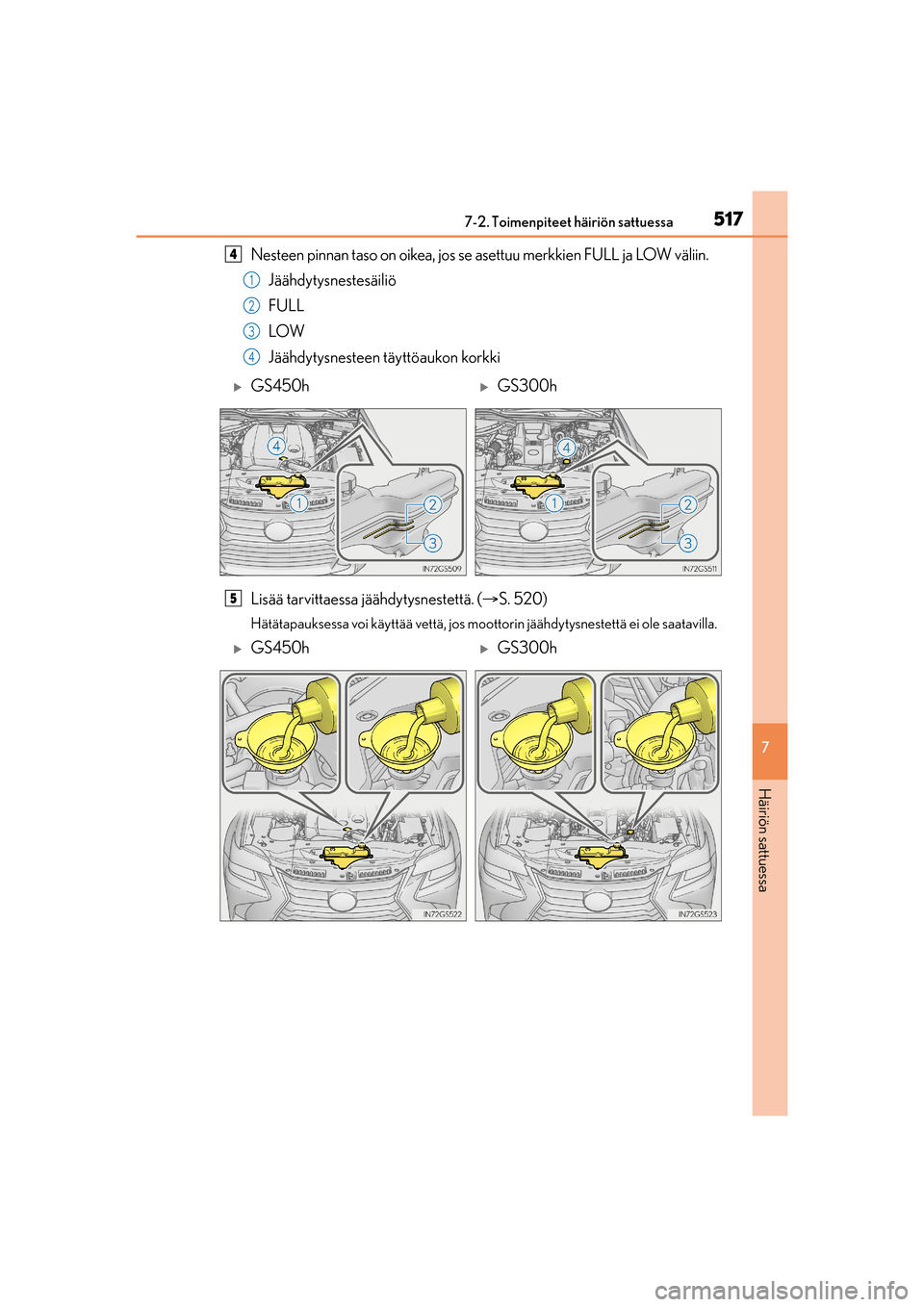

5177-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
Jäähdytysnesteen täyttöaukon korkki
Lisää tarvittaessa jäähdytysnestettä. (S. 520)
Hätätapauksessa voi käyttää vettä, jos moottorin jäähdytysnestettä ei ole saatavilla.
4
1
2
3
4
GS450hGS300h
5
GS450hGS300h
OM30F00FI.book Page 517 Monday, February 6, 2017 12:40 PM

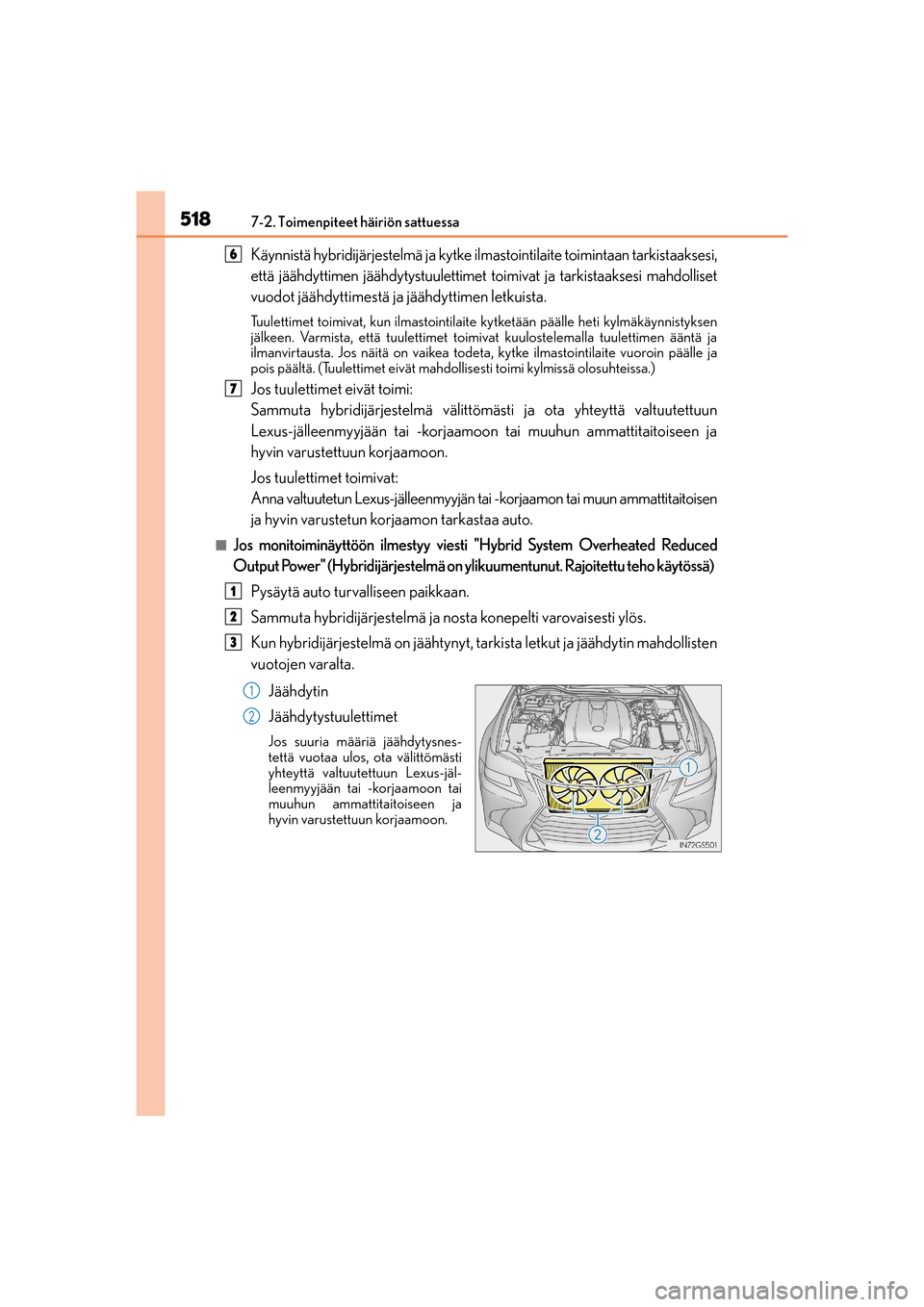

5187-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Käynnistä hybridijärjestelmä ja kytke ilmastointilaite toimintaan tarkistaaksesi,
että jäähdyttimen jäähdytystuulettimet toimivat ja tarkistaaksesi mahdolliset
vuodot jäähdyttimestä ja jäähdyttimen letkuista.
Tuulettimet toimivat, kun ilmastointilaite kytketään päälle heti kylmäkäynnistyksen
jälkeen. Varmista, että tuulettimet toimivat kuulostelemalla tuulettimen ääntä ja
ilmanvirtausta. Jos näitä on vaikea todeta, kytke ilmastointilaite vuoroin päälle ja
pois päältä. (Tuulettimet eivät mahdollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittömästi ja ota yhteyttä valtuutettuun
Lexus-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos tuulettimet toimivat:
Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon tarkastaa auto.
nJos monitoiminäyttöön ilmestyy viesti "Hybrid System Overheated Reduced
Output Power" (Hybridijärjestelmä on ylikuumentunut. Rajoitettu teho käytössä)
Pysäytä auto turvalliseen paikkaan.
Sammuta hybridijärjestelmä ja nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on jäähtynyt, tarkista letkut ja jäähdytin mahdollisten
vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytysnes-
tettä vuotaa ulos, ota välittömästi
yhteyttä valtuutettuun Lexus-jäl-
leenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
6
7
1
2
3
1
2
OM30F00FI.book Page 518 Monday, February 6, 2017 12:40 PM

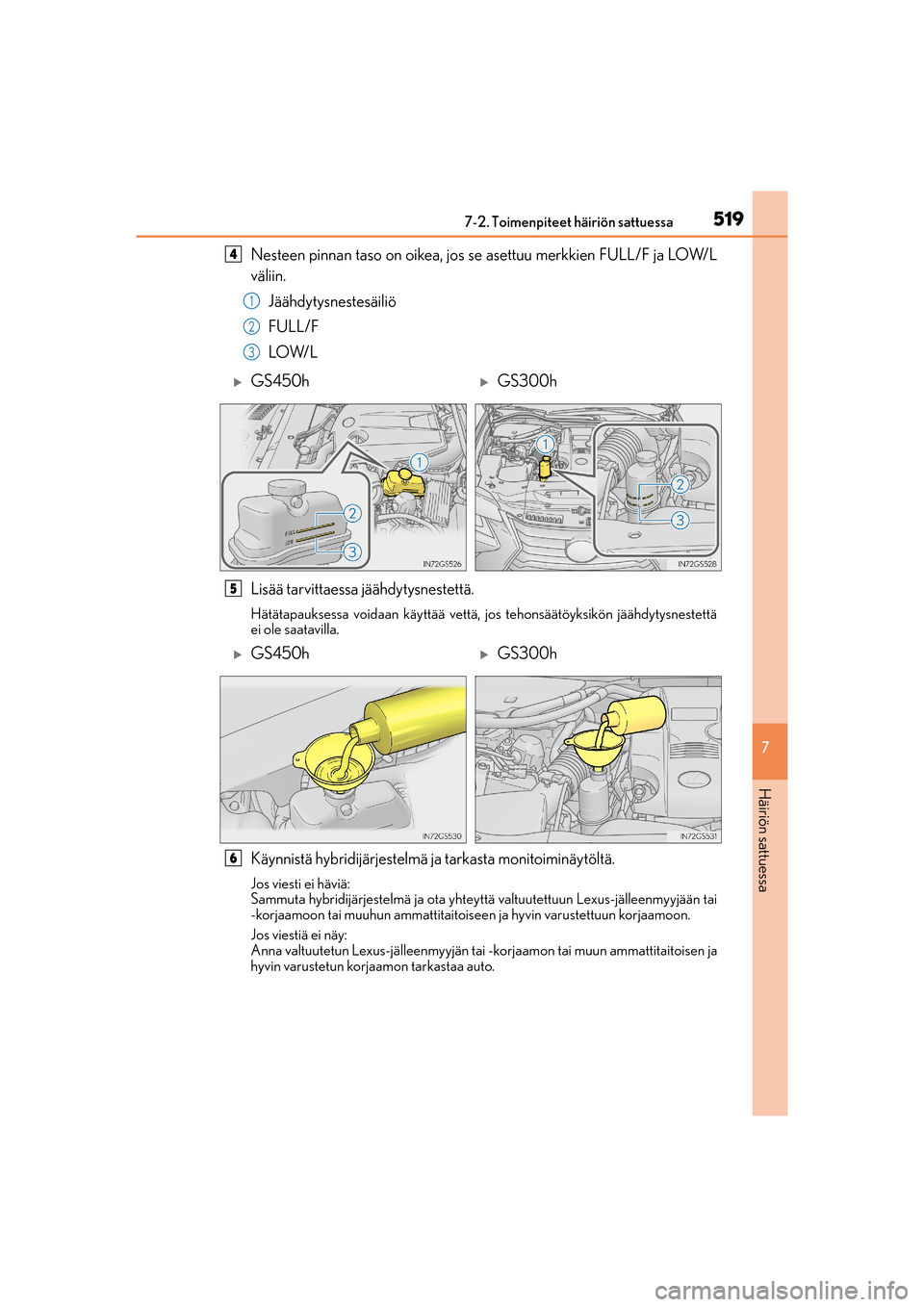

5197-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL/F ja LOW/L
väliin.
Jäähdytysnestesäiliö
FULL/F
LOW/ L
Lisää tarvittaessa jäähdytysnestettä.
Hätätapauksessa voidaan käyttää vettä, jos tehonsäätöyksikön jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja tarkasta monitoiminäytöltä.
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Jos viestiä ei näy:
Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tarkastaa auto.
4
1
2
3
GS450hGS300h
5
GS450hGS300h
6
OM30F00FI.book Page 519 Monday, February 6, 2017 12:40 PM

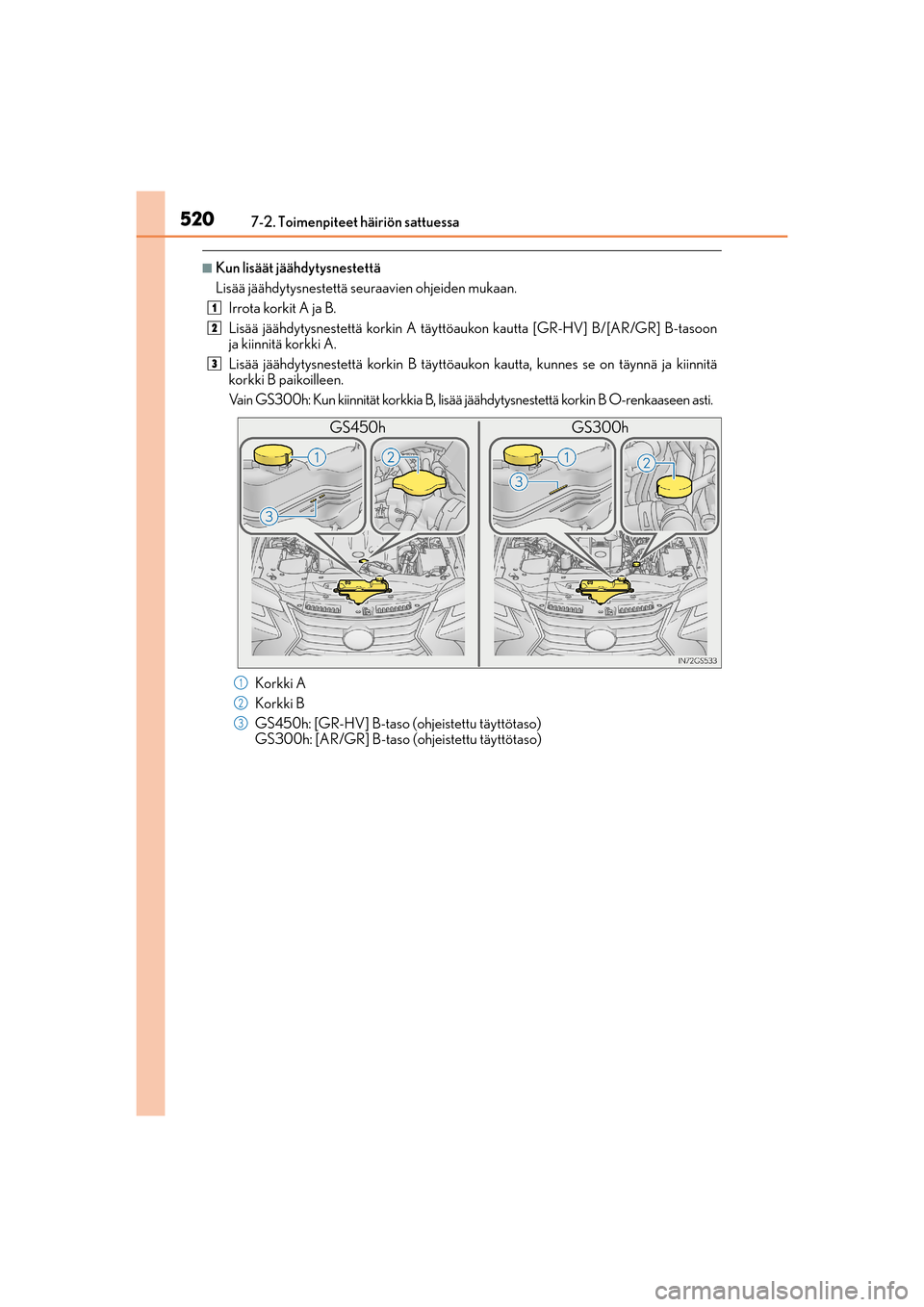

5207-2. Toimenpiteet häiriön sattuessa
OM30F00FI
nKun lisäät jäähdytysnestettä
Lisää jäähdytysnestettä seuraavien ohjeiden mukaan.
Irrota korkit A ja B.
Lisää jäähdytysnestettä korkin A täyttöaukon kautta [GR-HV] B/[AR/GR] B-tasoon
ja kiinnitä korkki A.
Lisää jäähdytysnestettä korkin B täyttöaukon kautta, kunnes se on täynnä ja kiinnitä
korkki B paikoilleen.
Vain GS300h: Kun kiinnität korkkia B, lisää jäähdytysnestettä korkin B O-renkaaseen asti.
Korkki A
Korkki B
GS450h: [GR-HV] B-taso (ohjeistettu täyttötaso)
GS300h: [AR/GR] B-taso (ohjeistettu täyttötaso)
1
2
3
GS300h GS450h
1
2
3
OM30F00FI.book Page 520 Monday, February 6, 2017 12:40 PM
