6317-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
Когда гибридная система не запускается , можно использовать
описанные ниже временные меры по ее запуску , если
переключатель POWER исправен .
Не используйте эту процедуру запуска в иных случаях , кроме
экстренных .
Нажмите переключатель стояночного тормоза , чтобы убедиться в
том , что автомобиль поставлен на стояночный тормоз . (→ стр . 253)
Включается индикатор стояночного тормоза .
Переведите рычаг управления трансмиссией в положение P.
Установите переключатель POWER в режим ACCESSORY.
Нажмите переключатель POWER и удерживайте его нажатым в
течение 15 секунд , одновременно сильно нажимая на педаль
тормоза .
Даже если приведенным выше способом удалось запустить
гибридную систему , возможны неполадки в системе . Автомобиль
необходимо проверить у авторизованного дилера или в ремонтной
мастерской Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Функция экстренного запуска
1
2
3
4

6327-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

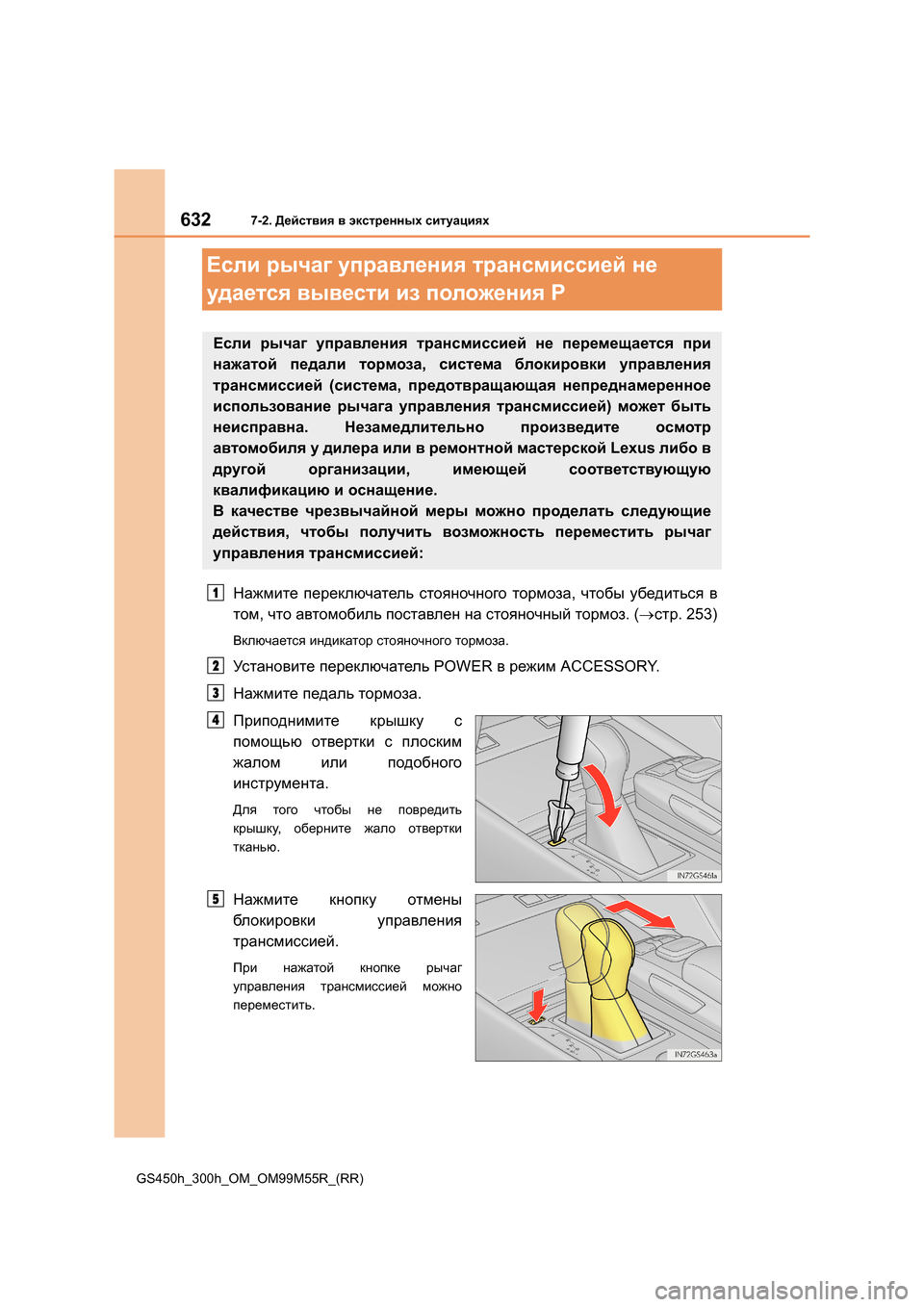

Если рычаг управления трансмиссией не
удается вывести из положения P
Нажмите переключатель стояночного тормоза , чтобы убедиться в
том , что автомобиль поставлен на стояночный тормоз . (→ стр . 253)
Включается индикатор стояночного тормоза .
Установите переключатель POWER в режим ACCESSORY.
Нажмите педаль тормоза .
Приподнимите крышку с
помощью отвертки с плоским
жалом или подобного
инструмента .
Для того чтобы не повредить
крышку , оберните жало отвертки
тканью .
Нажмите кнопку отмены
блокировки управления
трансмиссией .
При нажатой кнопке рычаг
управления трансмиссией можно
переместить .
Если рычаг управления трансмиссией не перемещается при
нажатой педали тормоза , система блокировки управления
трансмиссией (система , предотвращающая непреднамеренное
использование рычага управления трансмиссией ) может быть
неисправна . Незамедлительно произведите осмотр
автомобиля у дилера или в ремонтной мастерской Lexus либо в
другой организации , имеющей соответствующую
квалификацию и оснащение .
В качестве чрезвычайной меры можно проделать следующие
действия , чтобы получить возможность переместить рычаг
управления трансмиссией :
1
2
3
4
5

633
7
7-2. Действия в экстренных ситуациях
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

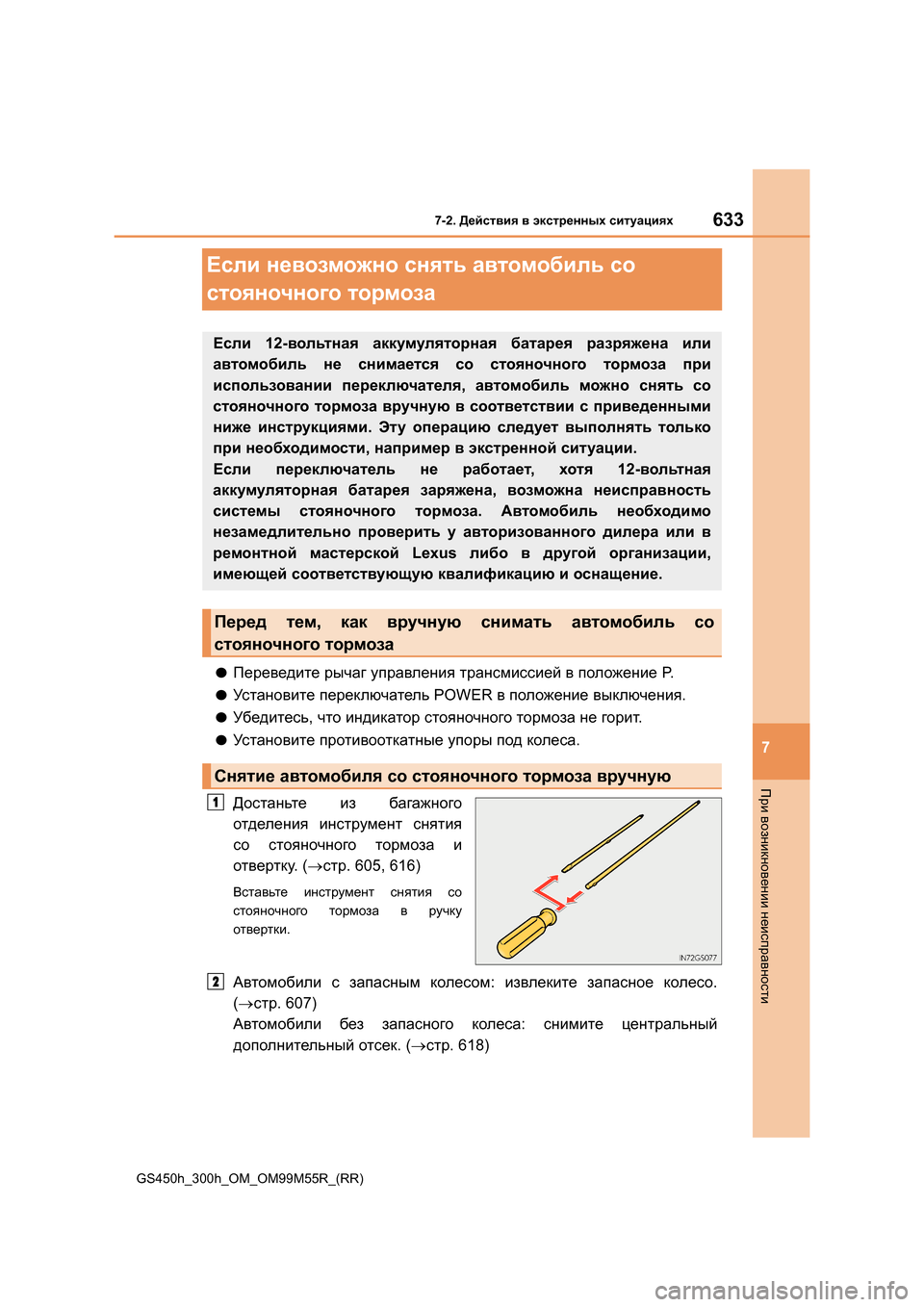

Если невозможно снять автомобиль со
стояночного тормоза
●Переведите рычаг управления трансмиссией в положение P.
●Установите переключатель POWER в положение выключения .
●Убедитесь, что индикатор стояночного тормоза не горит .
●Установите противооткатные упоры под колеса .
Достаньте из багажного
отделения инструмент снятия
со стояночного тормоза и
отвертку . (→ стр . 605, 616)
Вставьте инструмент снятия со
стояночного тормоза в ручку
отвертки .
Автомобили с запасным колесом : извлеките запасное колесо .
( → стр . 607)
Автомобили без запасного колеса : снимите центральный
дополнительный отсек . (→ стр . 618)
Если 12-вольтная аккумуляторная батарея разряжена или
автомобиль не снимается со стояночного тормоза при
использовании переключателя , автомобиль можно снять со
стояночного тормоза вручную в соответствии с приведенными
ниже инструкциями . Эту операцию следует выполнять только
при необходимости , например в экстренной ситуации .
Если переключатель не работает , хотя 12- вольтная
аккумуляторная батарея заряжена , возможна неисправность
системы стояночного тормоза . Автомобиль необходимо
незамедлительно проверить у авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
Перед тем , как вручную снимать автомобиль со
стояночного тормоза
Снятие автомобиля со стояночного тормоза вручную
1
2

6347-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

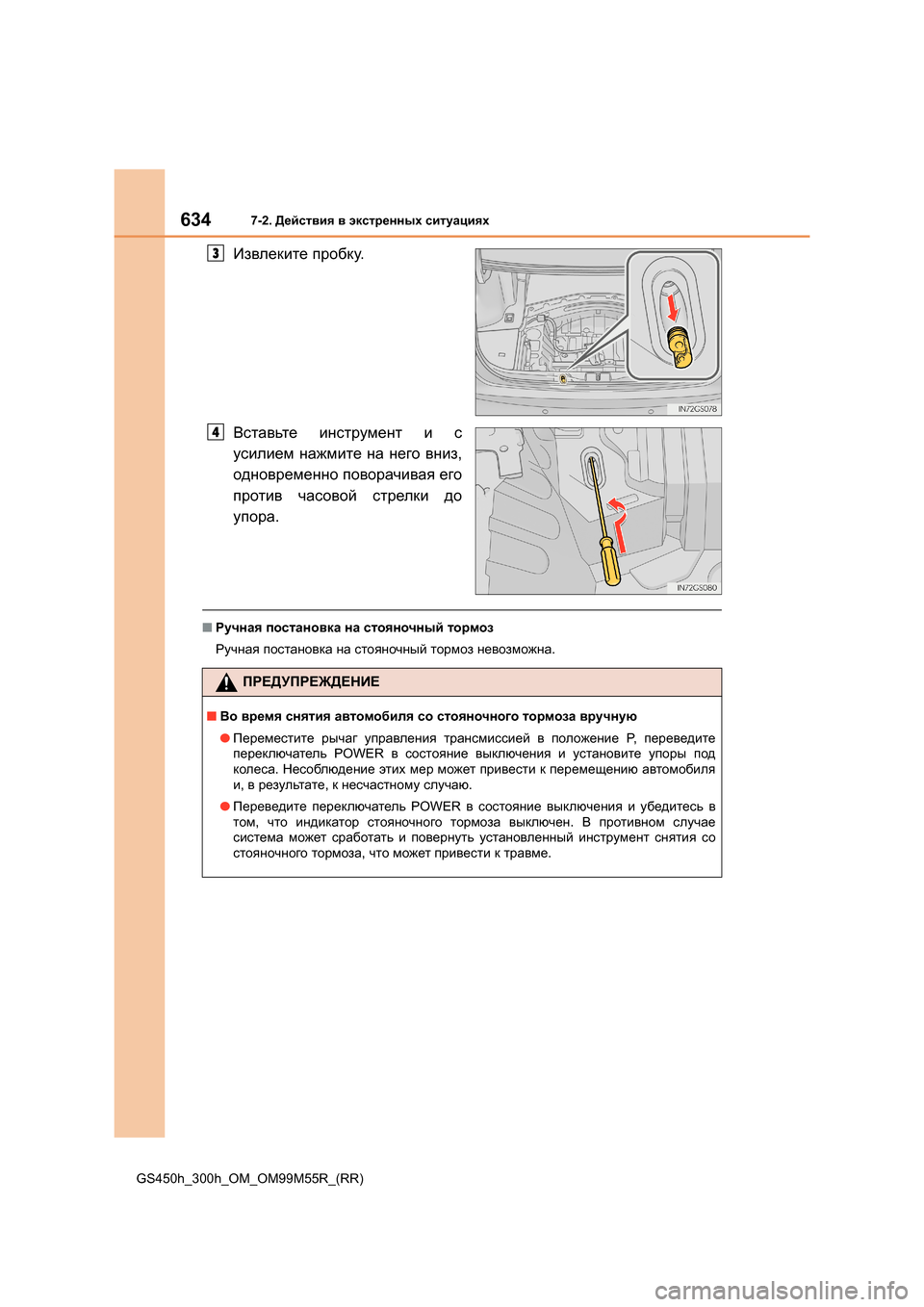

Извлеките пробку .
Вставьте инструмент и с
усилием нажмите на него вниз ,
одновременно поворачивая его
против часовой стрелки до
упора .
■Ручная постановка на стояночный тормоз
Ручная постановка на стояночный тормоз невозможна .
3
4
ПРЕДУПРЕЖДЕНИЕ
■Во время снятия автомобиля со стояночного тормоза вручную
● Переместите рычаг управления трансмиссией в положение P, переведите
переключатель POWER в состояние выключения и установите упоры под
колеса . Несоблюдение этих мер может привести к перемещению автомобиля
и , в результате , к несчастному случаю .
● Переведите переключатель POWER в состояние выключения и убедитесь в
том , что индикатор стояночного тормоза выключен . В противном случае
система может сработать и повернуть установленный инструмент снятия со
стояночного тормоза , что может привести к травме .

635
7
7-2. Действия в экстренных ситуациях
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

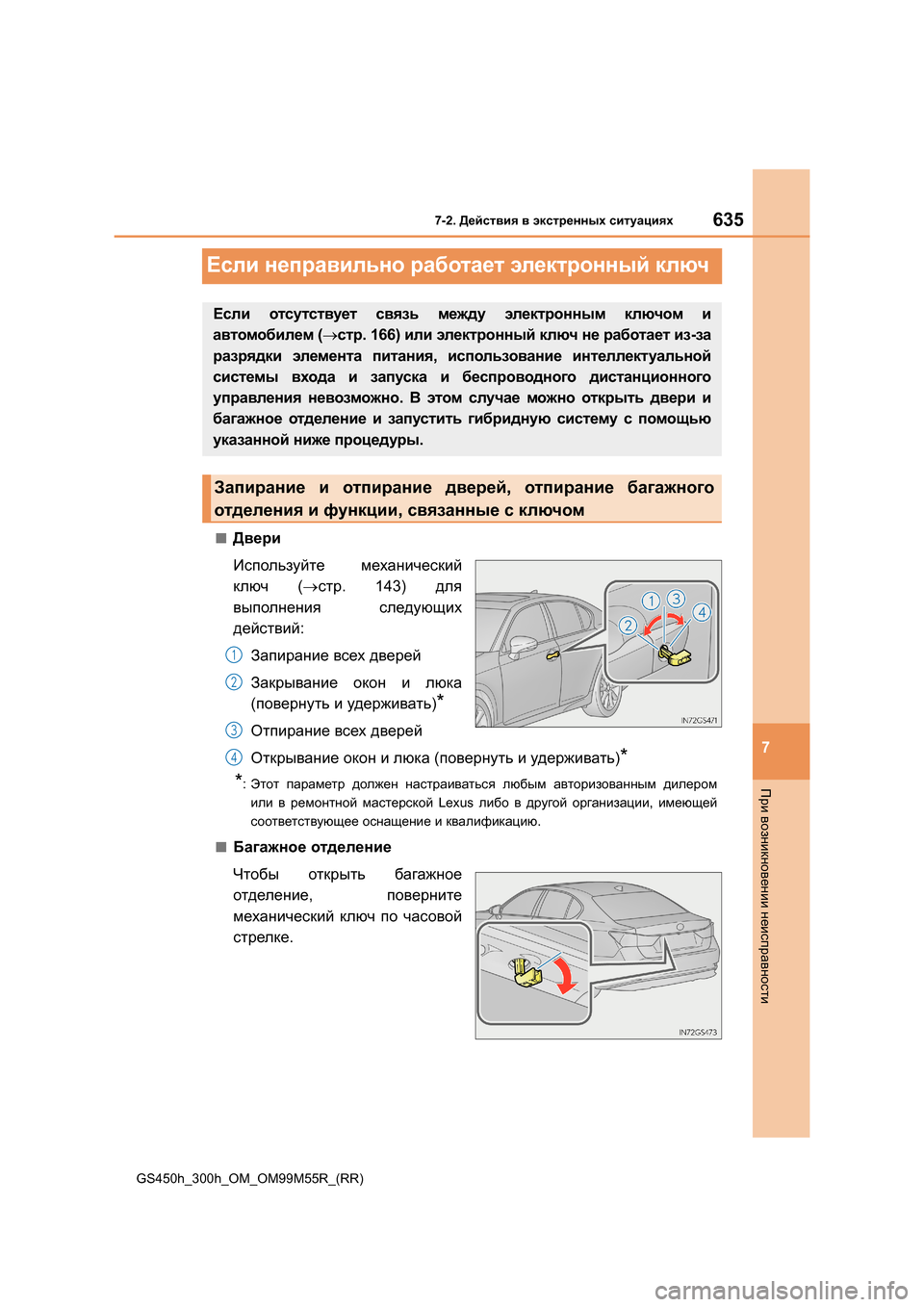

Если неправильно работает электронный ключ
■Двери
Используйте механический
ключ (→стр . 143) для
выполнения следующих
действий :
Запирание всех дверей
Закрывание окон и люка
( повернуть и удерживать )
*
Отпирание всех дверей
Открывание окон и люка (повернуть и удерживать )
*
*
: Этот параметр должен настраиваться любым авторизованным дилером
или в ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующее оснащение и квалификацию .
■Багажное отделение
Чтобы открыть багажное
отделение , поверните
механический ключ по часовой
стрелке .
Если отсутствует связь между электронным ключом и
автомобилем (→ стр . 166) или электронный ключ не работает из -за
разрядки элемента питания , использование интеллектуальной
системы входа и запуска и беспроводного дистанционного
управления невозможно . В этом случае можно открыть двери и
багажное отделение и запустить гибридную систему с помощью
указанной ниже процедуры .
Запирание и отпирание дверей , отпирание багажного
отделения и функции , связанные с ключом
1
2
3
4

6367-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

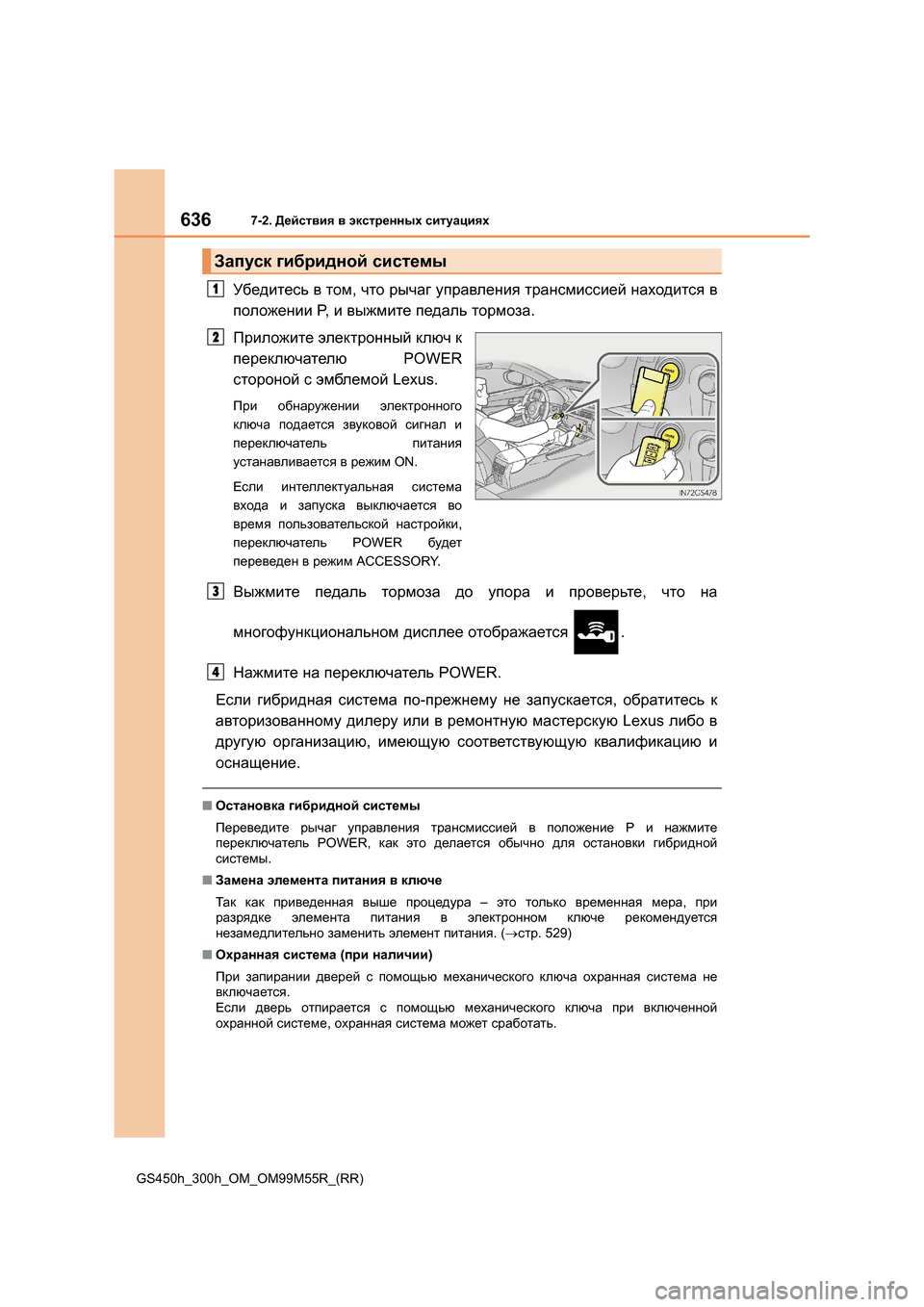

Убедитесь в том , что рычаг управления трансмиссией находится в
положении P, и выжмите педаль тормоза .
Приложите электронный ключ к
переключателю POWER
стороной с эмблемой Lexus.
При обнаружении электронного
ключа подается звуковой сигнал и
переключатель питания
устанавливается в режим ON.
Если интеллектуальная система
входа и запуска выключается во
время пользовательской настройки ,
переключатель POWER будет
переведен в режим ACCESSORY.
Выжмите педаль тормоза до упора и проверьте , что на
многофункциональном дисплее отображается .
Нажмите на переключатель POWER.
Если гибридная система по -прежнему не запускается , обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в
другую организацию , имеющую соответствующую квалификацию и
оснащение .
■Остановка гибридной системы
Переведите рычаг управления трансмиссией в положение P и нажмите
переключатель POWER, как это делается обычно для остановки гибридной
системы .
■ Замена элемента питания в ключе
Так как приведенная выше процедура – это только временная мера , при
разрядке элемента питания в электронном ключе рекомендуется
незамедлительно заменить элемент питания . (→ стр . 529)
■ Охранная система (при наличии )
При запирании дверей с помощью механического ключа охранная система не
включается .
Если дверь отпирается с помощью механического ключа при включенной
охранной системе , охранная система может сработать .
Запуск гибридной системы
1
2
3
4

6377-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR) ■

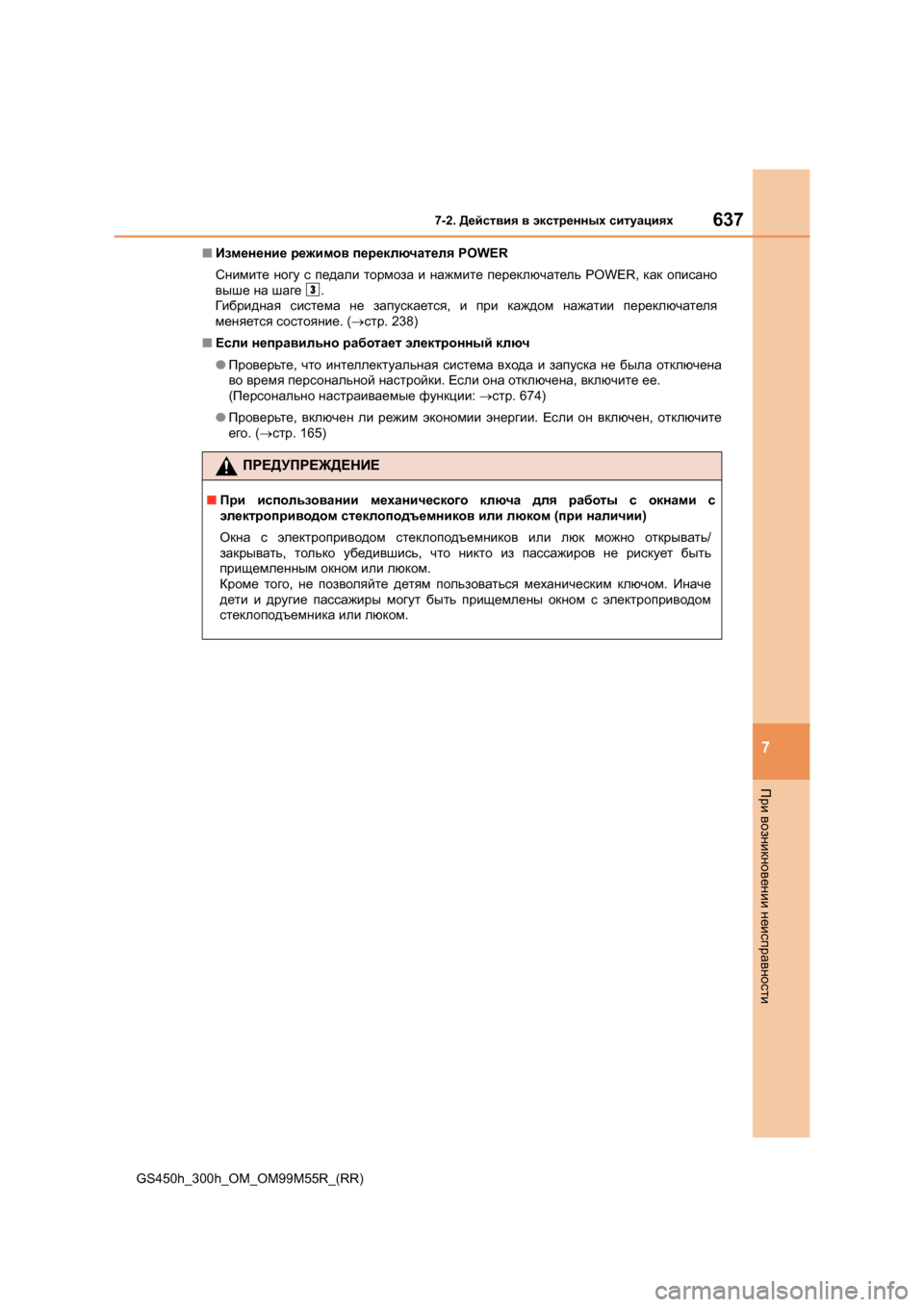

Изменение режимов переключателя POWER
Снимите ногу с педали тормоза и нажмите переключатель POWER, как описано
выше на шаге .
Гибридная система не запускается , и при каждом нажатии переключателя
меняется состояние . (→ стр . 238)
■ Если неправильно работает электронный ключ
● Проверьте , что интеллектуальная система входа и запуска не была отключена
во время персональной настройки . Если она отключена , включите ее .
( Персонально настраиваемые функции : → стр . 674)
● Проверьте , включен ли режим экономии энергии . Если он включен , отключите
его . (→ стр . 165)
ПРЕДУПРЕЖДЕНИЕ
■При использовании механического ключа для работы с окнами с
электроприводом стеклоподъемников или люком (при наличии )
Окна с электроприводом стеклоподъемников или люк можно открывать /
закрывать , только убедившись , что никто из пассажиров не рискует быть
прищемленным окном или люком .
Кроме того , не позволяйте детям пользоваться механическим ключом . Иначе
дети и другие пассажиры могут быть прищемлены окном с электроприводом
стеклоподъемника или люком .
3

6387-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

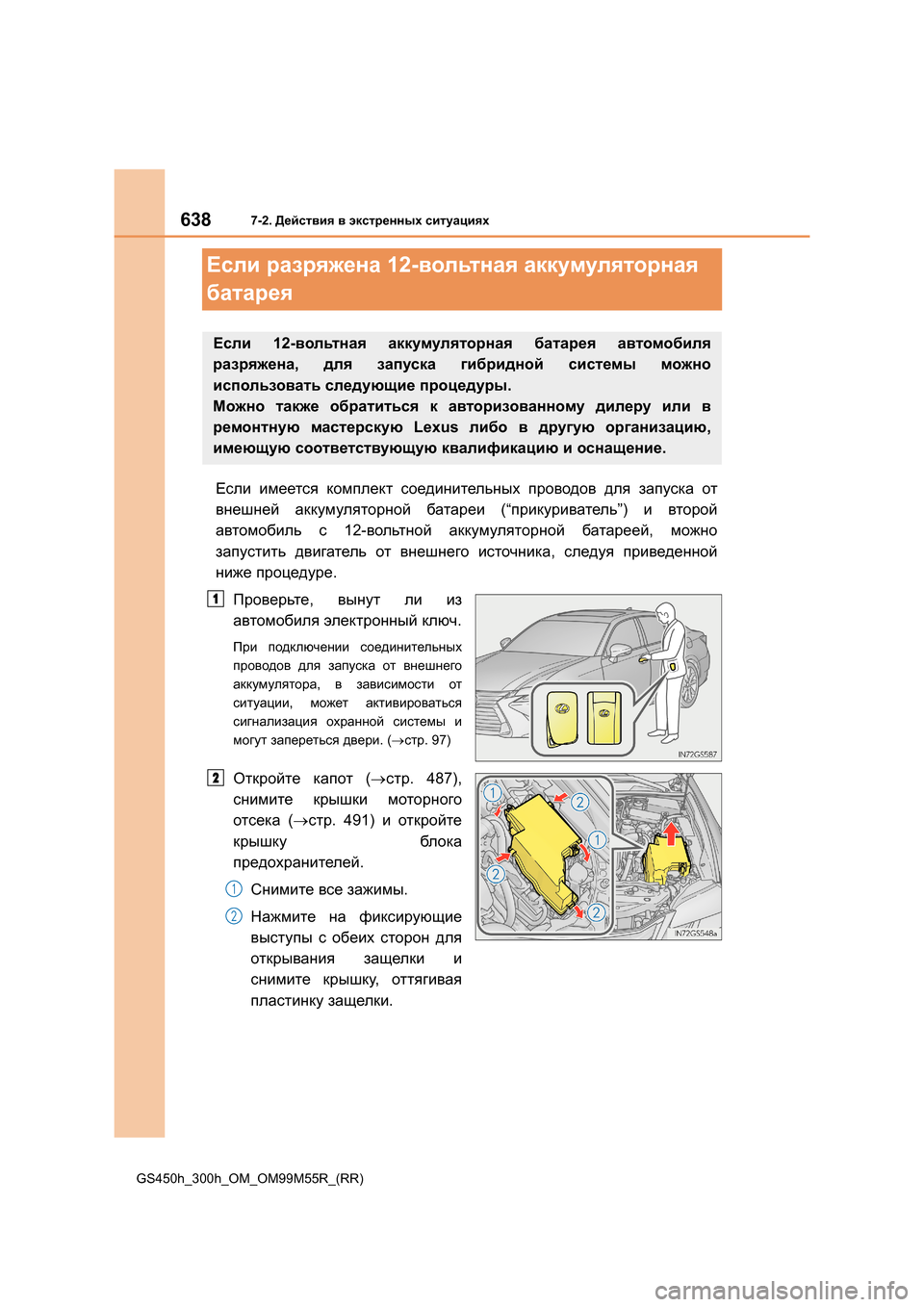

Если разряжена 12-вольтная аккумуляторная
батарея
Если имеется комплект соединительных проводов для запуска от
внешней аккумуляторной батареи (“прикуриватель ”) и второй
автомобиль с 12- вольтной аккумуляторной батареей , можно
запустить двигатель от внешнего источника , следуя приведенной
ниже процедуре .
Проверьте , вынут ли из
автомобиля электронный ключ .
При подключении соединительных
проводов для запуска от внешнего
аккумулятора , в зависимости от
ситуации , может активироваться
сигнализация охранной системы и
могут запереться двери . (→ стр . 97)
Откройте капот (→стр . 487),
снимите крышки моторного
отсека (→ стр . 491) и откройте
крышку бл ок а
предохранителей .
Снимите все зажимы .
Нажмите на фиксирующие
выступы с обеих сторон для
открывания защелки и
снимите крышку , оттягивая
пластинку защелки .
Если 12- вольтная аккумуляторная батарея автомобиля
разряжена , для запуска гибридной системы можно
использовать следующие процедуры .
Можно также обратиться к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
1
2
1
2

6397-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

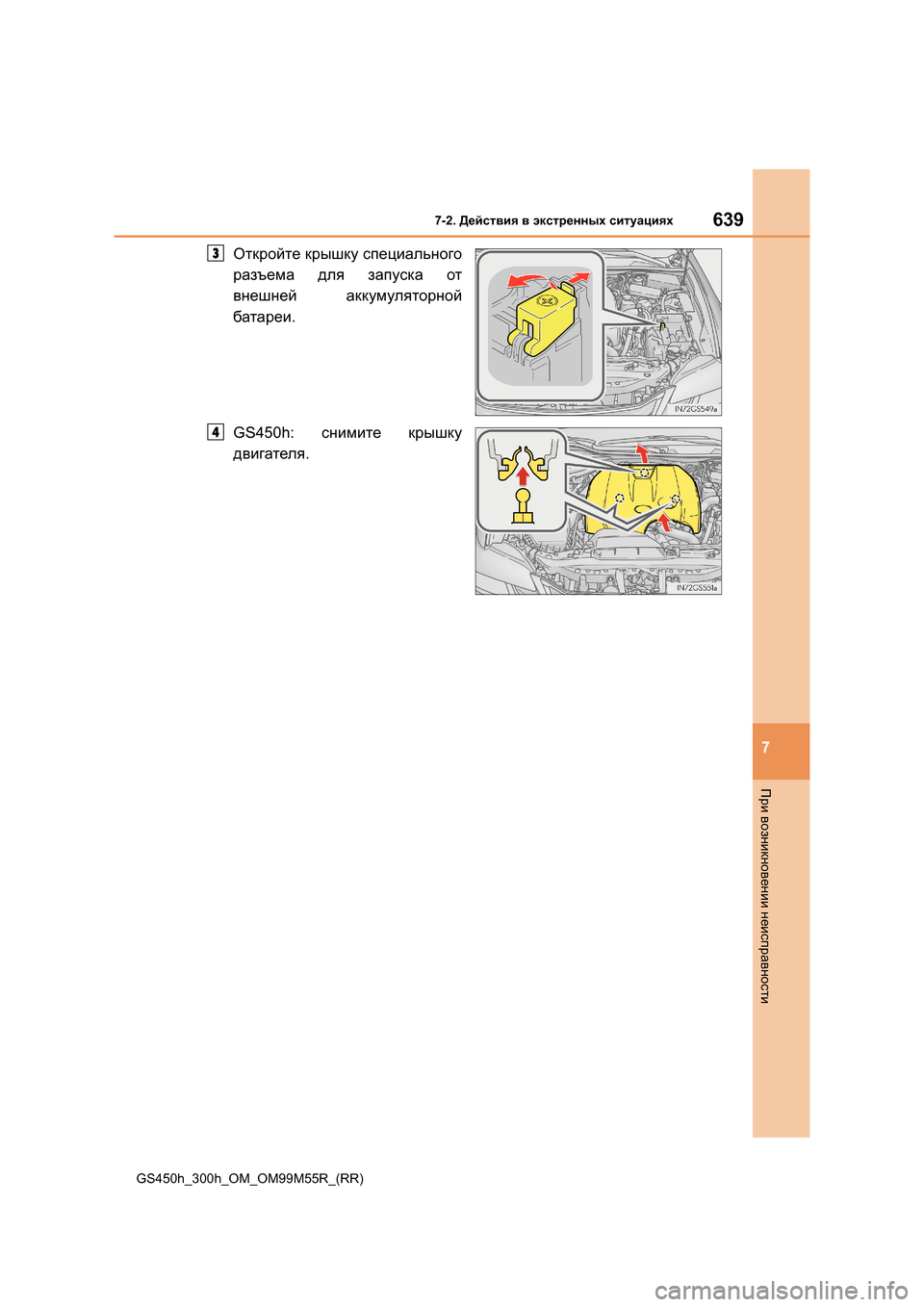

Откройте крышку специального
разъема для запуска от
внешней аккумуляторной
батареи .
GS450h: снимите крышку
двигателя .3
4

6407-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

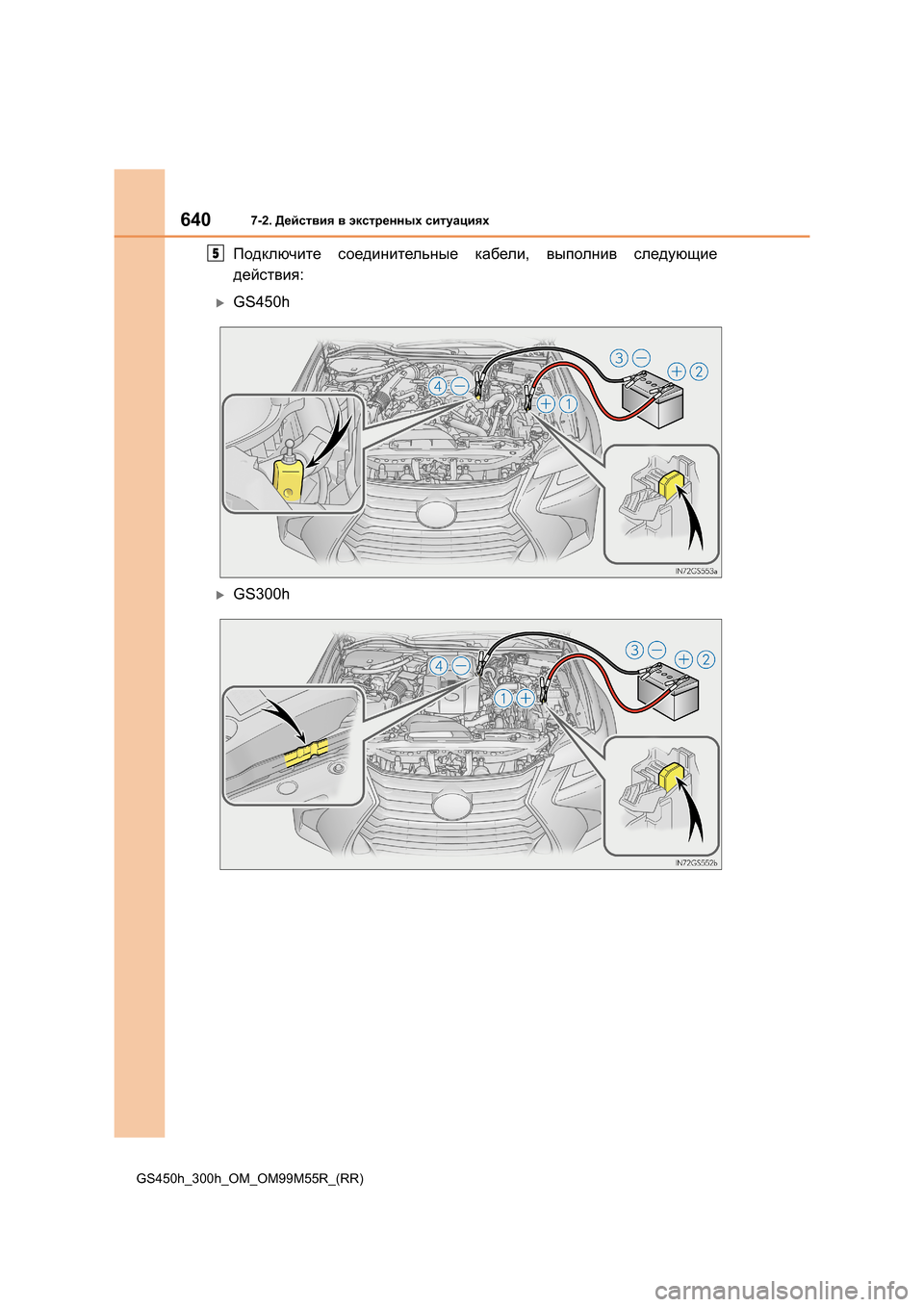

Подключите соединительные кабели , выполнив следующие
действия :
XGS450h
XGS300h
