1212. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

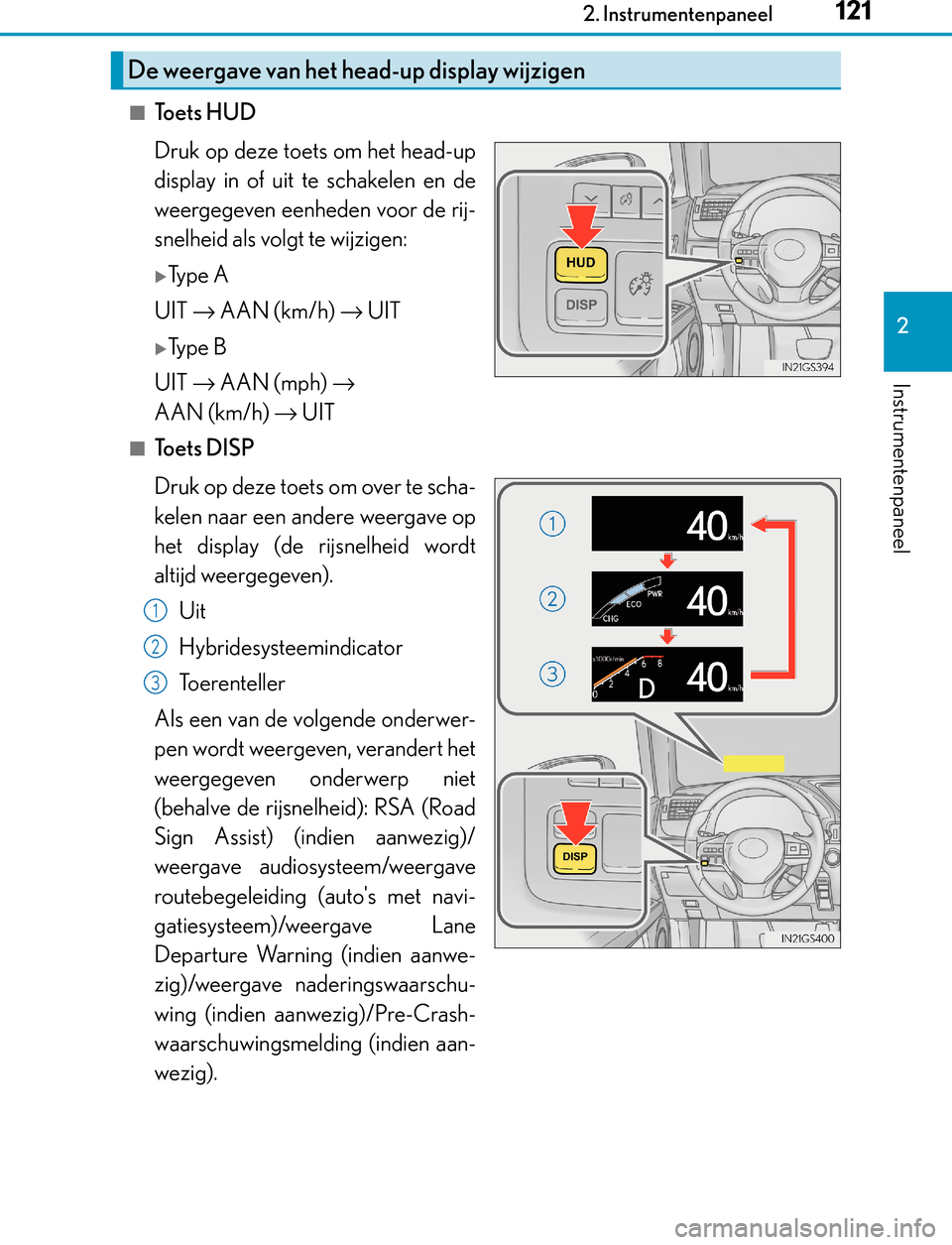

■To e t s H U D
Druk op deze toets om het head-up
display in of uit te schakelen en de
weergegeven eenheden voor de rij-
snelheid als volgt te wijzigen:
Ty p e A
UIT → AAN (km/h) → UIT
Ty p e B
UIT → AAN (mph) →
AAN (km/h) → UIT
■To e t s D I S P
Druk op deze toets om over te scha-
kelen naar een andere weergave op
het display (de rijsnelheid wordt
altijd weergegeven).
Uit
Hybridesysteemindicator
Toerenteller
Als een van de volgende onderwer-
pen wordt weergeven, verandert het
weergegeven onderwerp niet
(behalve de rijsnelheid): RSA (Road
Sign Assist) (indien aanwezig)/
weergave audiosysteem/weergave
routebegeleiding (auto's met navi-
gatiesysteem)/weergave Lane
Departure Warning (indien aanwe-
zig)/weergave naderingswaarschu-
wing (indien aanwezig)/Pre-Crash-
waarschuwingsmelding (indien aan-
wezig).
De weergave van het head-up display wijzigen
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 121 Tuesday, November 29, 2016 2:56 PM

1222. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

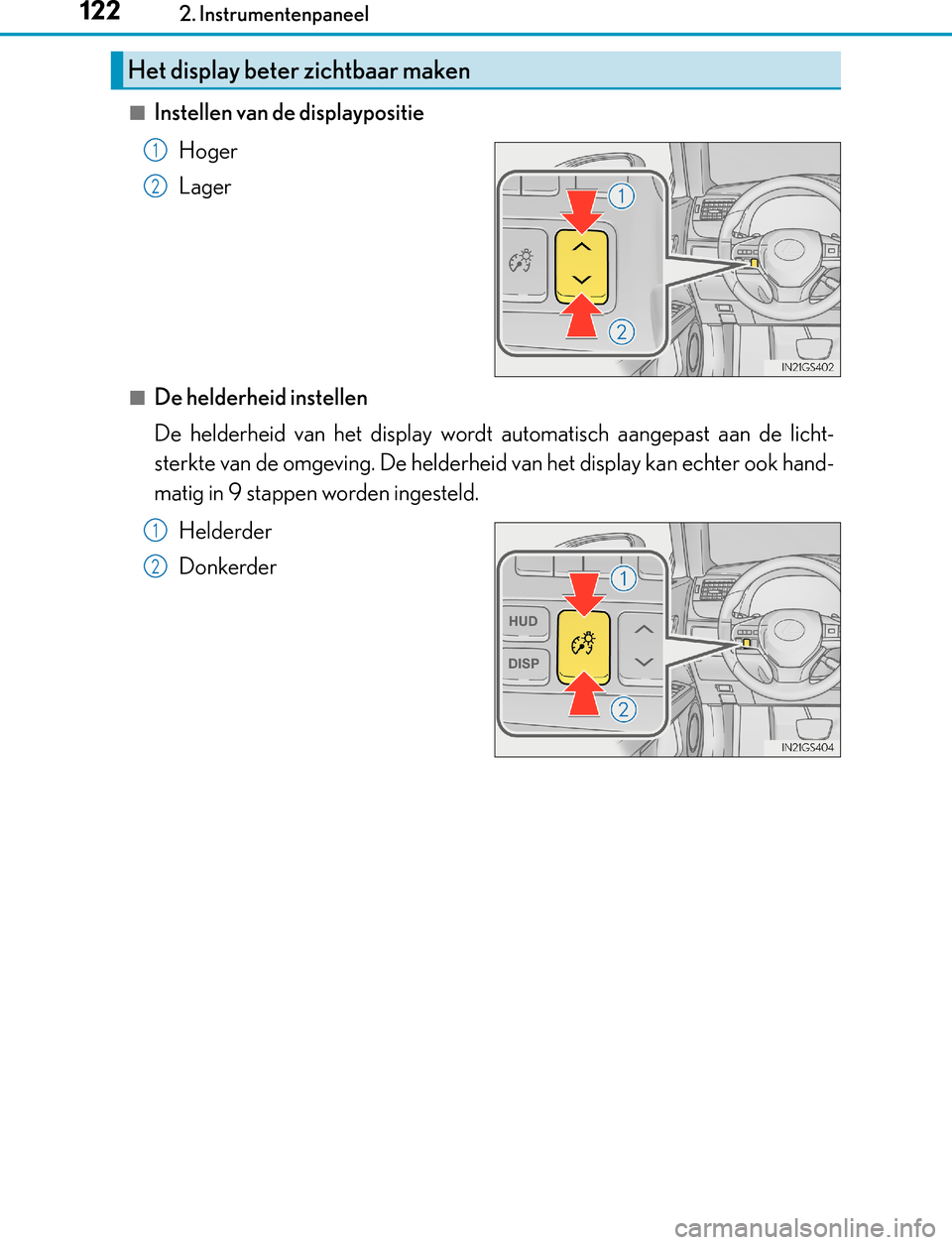

■Instellen van de displaypositie
Hoger
Lager
■De helderheid instellen
De helderheid van het display wordt automatisch aangepast aan de licht-
sterkte van de omgeving. De helderheid van het display kan echter ook hand-
matig in 9 stappen worden ingesteld.
Helderder
Donkerder
Het display beter zichtbaar maken
1
2
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 122 Tuesday, November 29, 2016 2:56 PM

1232. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

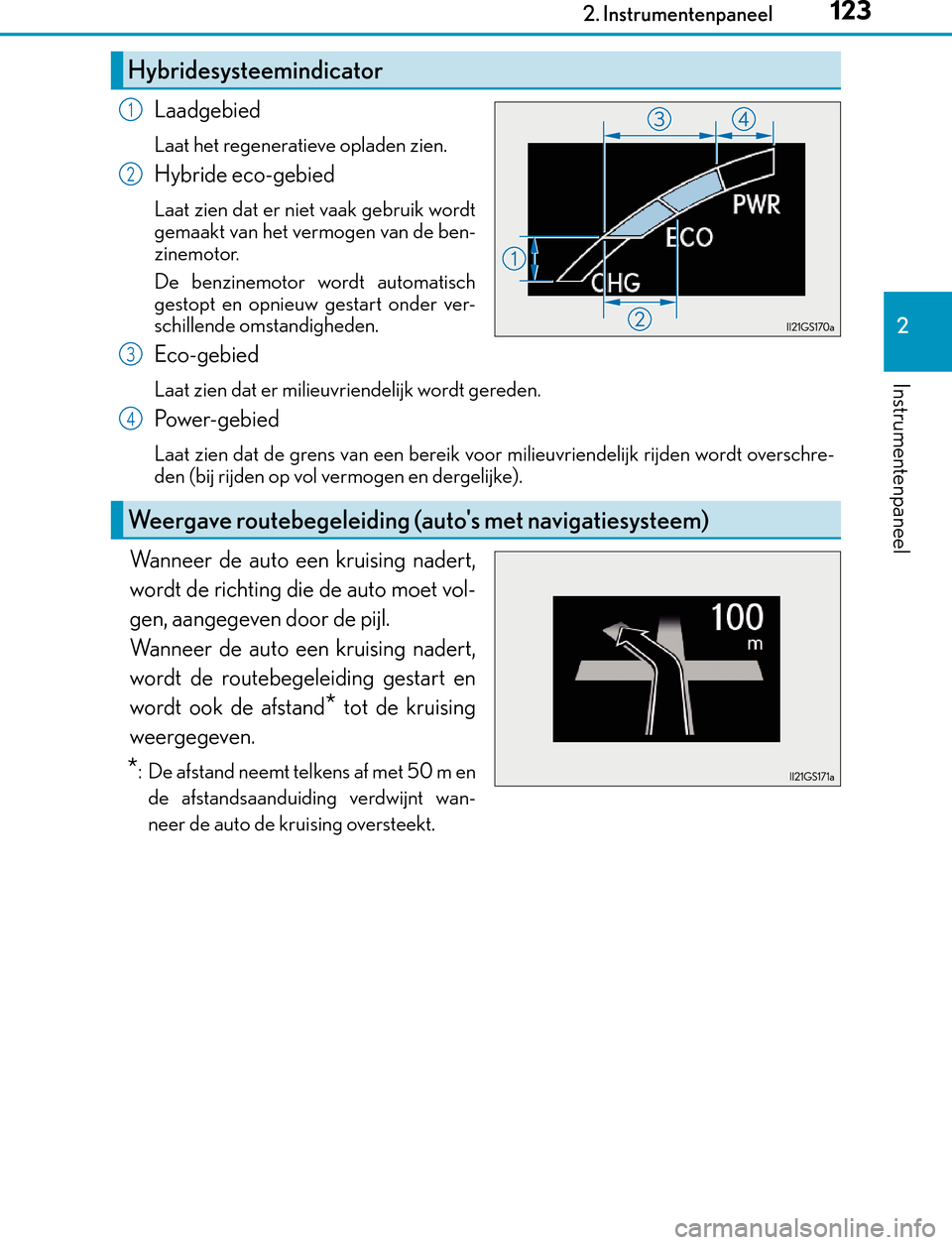

Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Po w e r- g e b i e d
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt overschre-
den (bij rijden op vol vermogen en dergelijke).
Wanneer de auto een kruising nadert,
wordt de richting die de auto moet vol-
gen, aangegeven door de pijl.
Wanneer de auto een kruising nadert,
wordt de routebegeleiding gestart en
wordt ook de afstand
* tot de kruising
weergegeven.
*: De afstand neemt telkens af met 50 m en
de afstandsaanduiding verdwijnt wan-
neer de auto de kruising oversteekt.
Hybridesysteemindicator
1
2
3
Weergave routebegeleiding (auto's met navigatiesysteem)
4
GS450h_300h_OM_OM30F92E_(EE).book Page 123 Tuesday, November 29, 2016 2:56 PM

1242. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

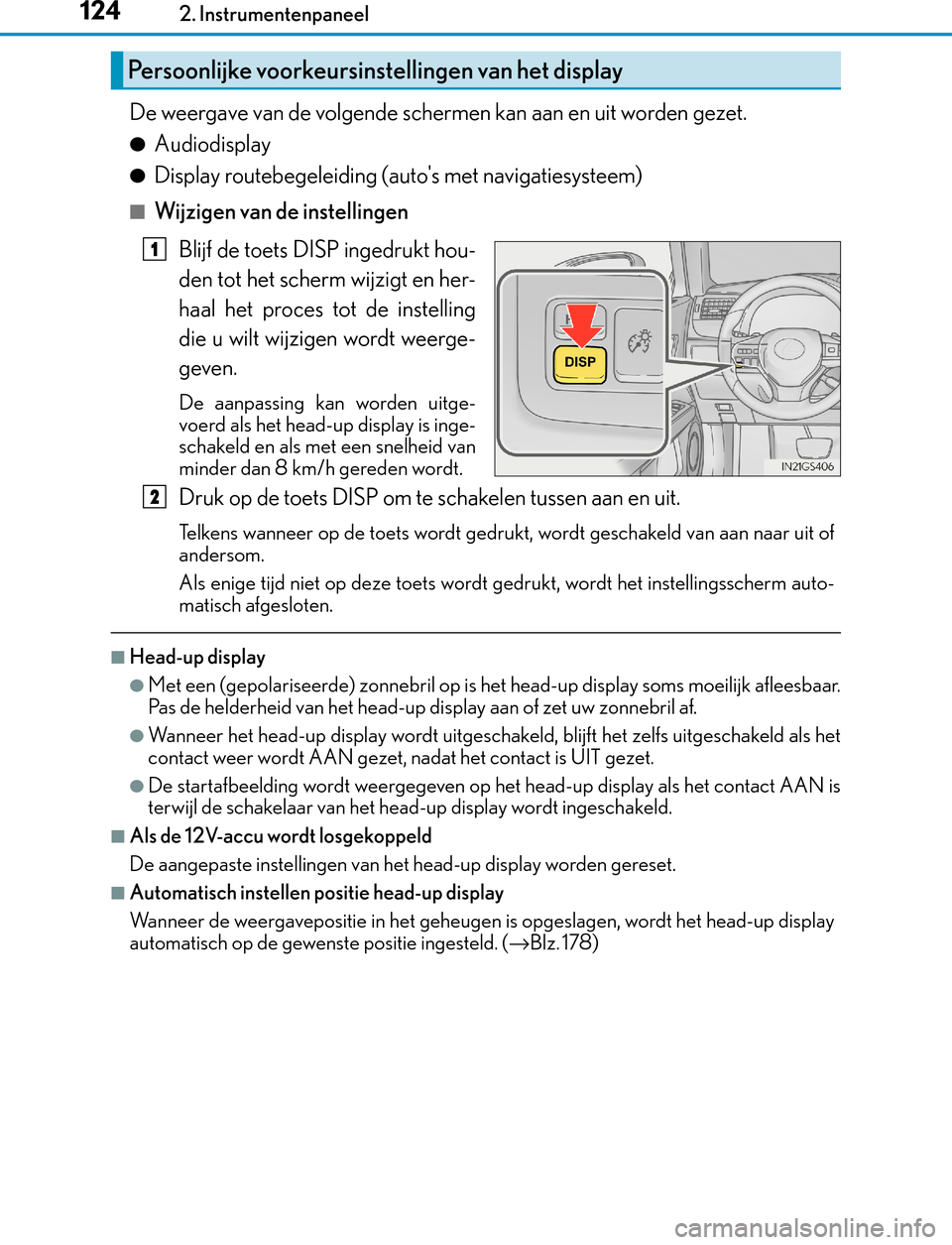

De weergave van de volgende schermen kan aan en uit worden gezet.
●Audiodisplay
●Display routebegeleiding (auto's met navigatiesysteem)
■Wijzigen van de instellingen
Blijf de toets DISP ingedrukt hou-
den tot het scherm wijzigt en her-
haal het proces tot de instelling
die u wilt wijzigen wordt weerge-
geven.
De aanpassing kan worden uitge-
voerd als het head-up display is inge-
schakeld en als met een snelheid van
minder dan 8 km/h gereden wordt.
Druk op de toets DISP om te schakelen tussen aan en uit.
Telkens wanneer op de toets wordt gedrukt, wordt geschakeld van aan naar uit of
andersom.
Als enige tijd niet op deze toets wordt gedrukt, wordt het instellingsscherm auto-
matisch afgesloten.
■Head-up display
●Met een (gepolariseerde) zonnebril op is het head-up display soms moeilijk afleesbaar.
Pas de helderheid van het head-up display aan of zet uw zonnebril af.
●Wanneer het head-up display wordt uitgeschakeld, blijft het zelfs uitgeschakeld als het
contact weer wordt AAN gezet, nadat het contact is UIT gezet.
●De startafbeelding wordt weergegeven op het head-up display als het contact AAN is
terwijl de schakelaar van het head-up display wordt ingeschakeld.
■Als de 12V-accu wordt losgekoppeld
De aangepaste instellingen van het head-up display worden gereset.
■Automatisch instellen positie head-up display
Wanneer de weergavepositie in het geheugen is opgeslagen, wordt het head-up display
automatisch op de gewenste positie ingesteld. (→Blz. 178)
Persoonlijke voorkeursinstellingen van het display
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 124 Tuesday, November 29, 2016 2:56 PM

1252. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

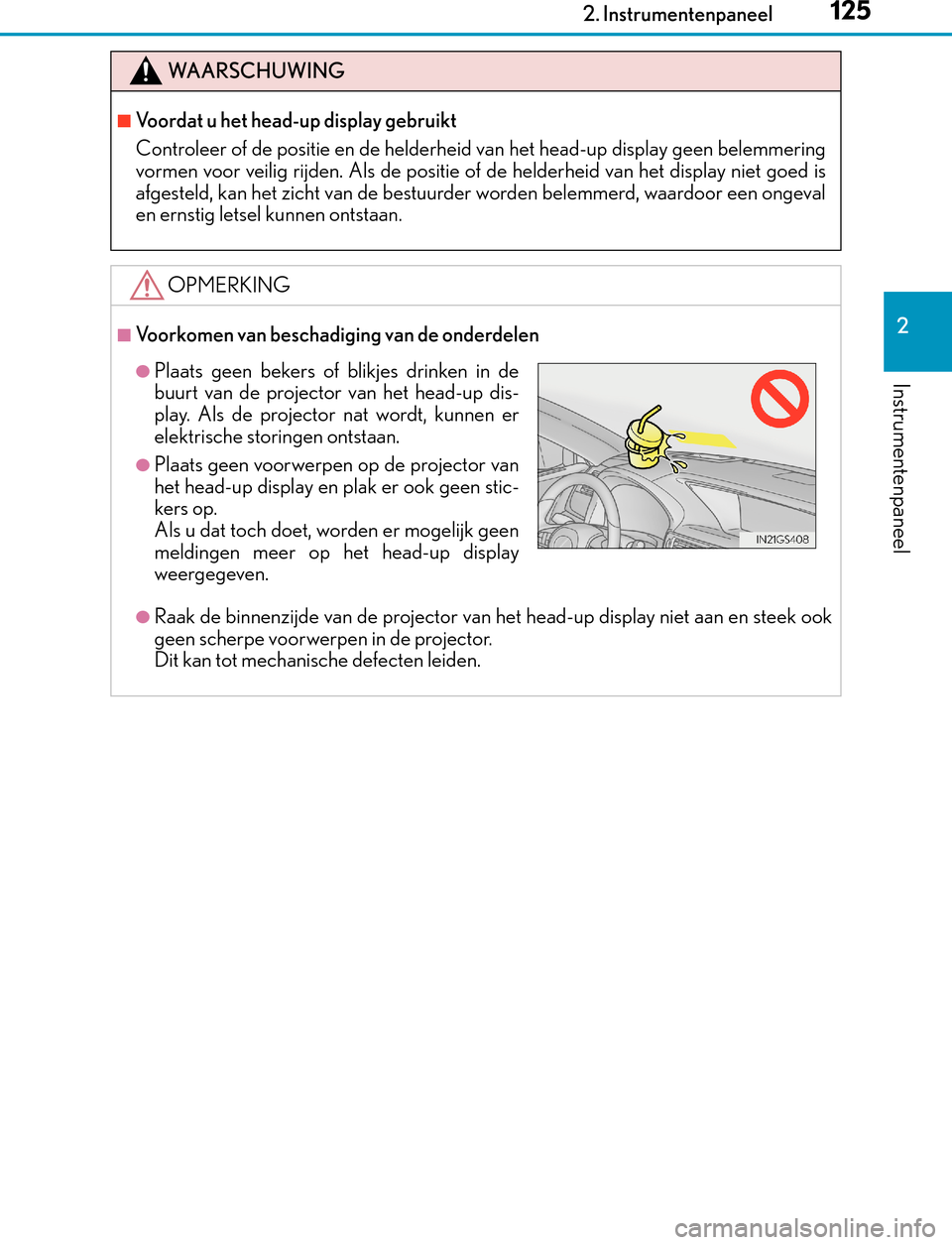

WA A R S C H U W I N G
■Voordat u het head-up display gebruikt
Controleer of de positie en de helderheid van het head-up display geen belemmering
vormen voor veilig rijden. Als de positie of de helderheid van het display niet goed is
afgesteld, kan het zicht van de bestuurder worden belemmerd, waardoor een ongeval
en ernstig letsel kunnen ontstaan.
OPMERKING
■Voorkomen van beschadiging van de onderdelen
●Raak de binnenzijde van de projector van het head-up display niet aan en steek ook
geen scherpe voorwerpen in de projector.
Dit kan tot mechanische defecten leiden.
●Plaats geen bekers of blikjes drinken in de
buurt van de projector van het head-up dis-
play. Als de projector nat wordt, kunnen er
elektrische storingen ontstaan.
●Plaats geen voorwerpen op de projector van
het head-up display en plak er ook geen stic-
kers op.
Als u dat toch doet, worden er mogelijk geen
meldingen meer op het head-up display
weergegeven.
GS450h_300h_OM_OM30F92E_(EE).book Page 125 Tuesday, November 29, 2016 2:56 PM

1262. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

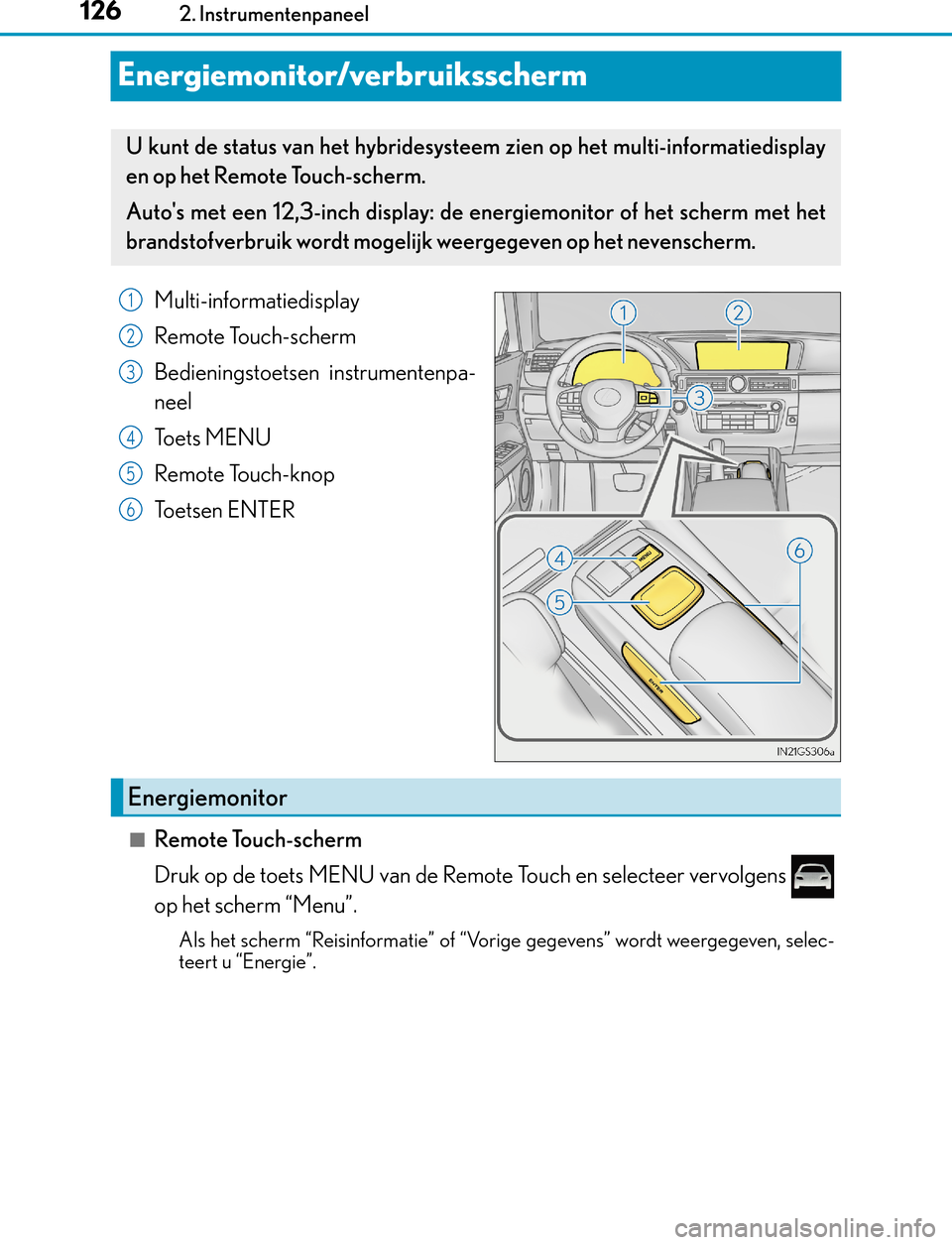

Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Remote Touch-scherm
Bedieningstoetsen instrumentenpa-
neel
To e t s M E N U
Remote Touch-knop
To e t s e n E N T E R
■Remote Touch-scherm
Druk op de toets MENU van de Remote Touch en selecteer vervolgens
op het scherm “Menu”.
Als het scherm “Reisinformatie” of “Vorige gegevens” wordt weergegeven, selec-
teert u “Energie”.
U kunt de status van het hybridesysteem zien op het multi-informatiedisplay
en op het Remote Touch-scherm.
Auto's met een 12,3-inch display: de energiemonitor of het scherm met het
brandstofverbruik wordt mogelijk weergegeven op het nevenscherm.
1
2
3
4
5
6
Energiemonitor
GS450h_300h_OM_OM30F92E_(EE).book Page 126 Tuesday, November 29, 2016 2:56 PM

1272. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
■Multi-informatiedisplay
Druk op of van de bedieningstoetsen van het instrumentenpaneel,
selecteer en druk vervolgens op of om de energiemonitor weer te
geven.
Remote Touch-schermMulti-informatiedisplay
Wanneer de auto wordt aangedreven door de elektromotor (tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor en de elektromotor
(tractiemotor)
Wanneer de auto wordt aangedreven door de benzinemotor
GS450h_300h_OM_OM30F92E_(EE).book Page 127 Tuesday, November 29, 2016 2:56 PM

1282. Instrumentenpaneel

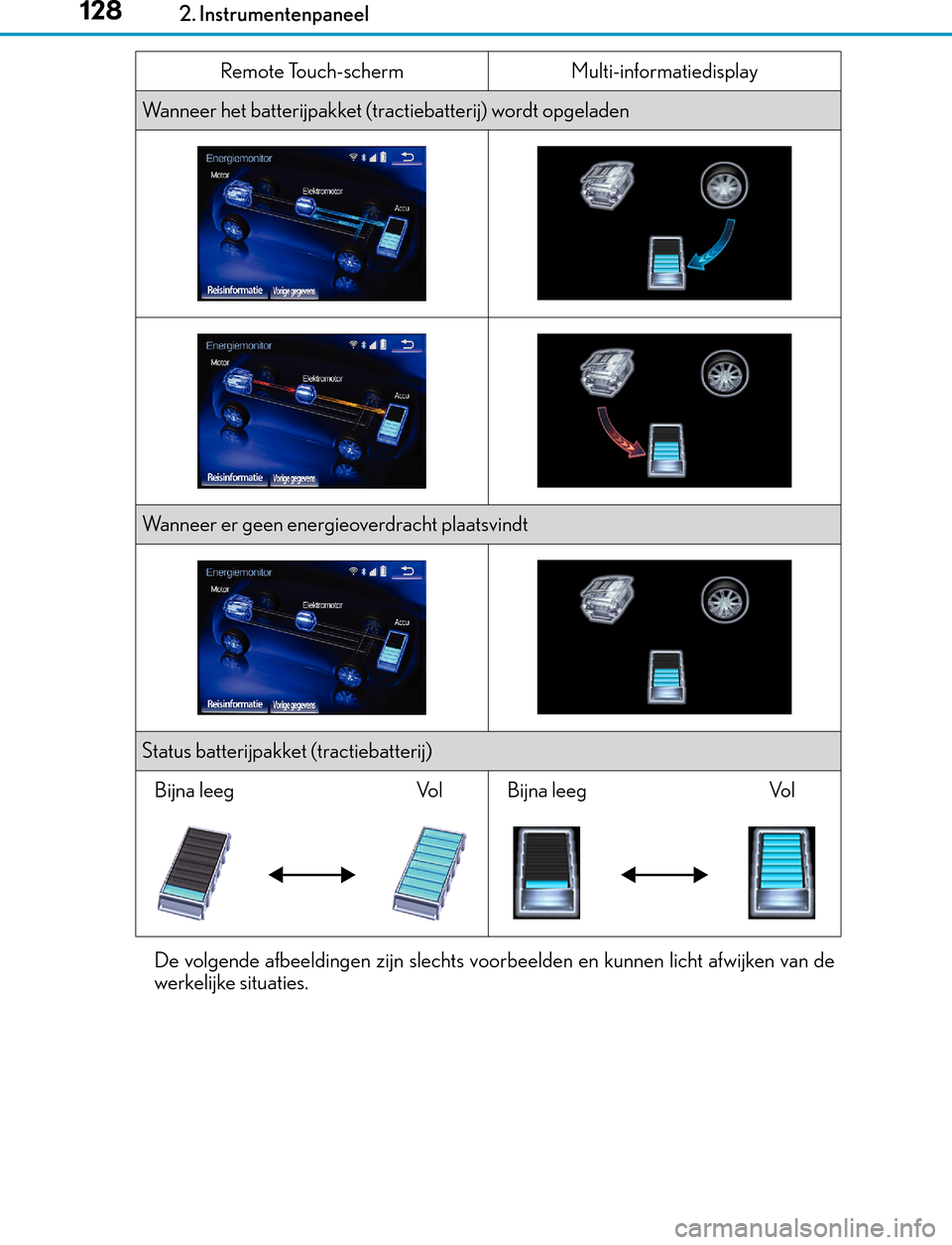

GS450h_300h_OM_OM30F92E_(EE)De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht afwijken van de
werkelijke situaties.
Wanneer het batterijpakket (tractiebatterij) wordt opgeladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Bijna leegVo lBijna leegVo l
Remote Touch-schermMulti-informatiedisplay
GS450h_300h_OM_OM30F92E_(EE).book Page 128 Tuesday, November 29, 2016 2:56 PM

1292. Instrumentenpaneel
2
Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)
Druk op de toets MENU op de Remote Touch en kies op het scherm
“Menu”.
■Reisinformatie
Als het scherm “Energiemonitor” of “Vorige gegevens” wordt weergegeven,
kies dan “Reisinformatie”.
Resetten van de verbruiksgegevens
Het brandstofverbruik gedurende
de laatste 15 minuten
Actueel brandstofverbruik
De geregenereerde energie
gedurende de laatste 15 minuten
Eén symbool staat voor 50 Wh. Er
worden maximaal 5 symbolen
getoond.
Gemiddelde rijsnelheid sinds het starten van het hybridesysteem.
Verstreken tijd sinds het starten van het hybridesysteem.
Actieradius (
→Blz. 130)
Het gemiddelde brandstofverbruik gedurende de laatste 15 minuten wordt door
middel van kleuren verdeeld in vorige gemiddelden en gemiddelden sinds de laat-
ste keer dat het contact AAN is gezet. Het weergegeven gemiddelde brandstof-
verbruik is een globale waarde.
De afbeelding is slechts een voorbeeld en kan afwijken van de werkelijke situatie.
Verbruik
1
2
3
4
5
6
7
GS450h_300h_OM_OM30F92E_(EE).book Page 129 Tuesday, November 29, 2016 2:56 PM

1302. Instrumentenpaneel
GS450h_300h_OM_OM30F92E_(EE)

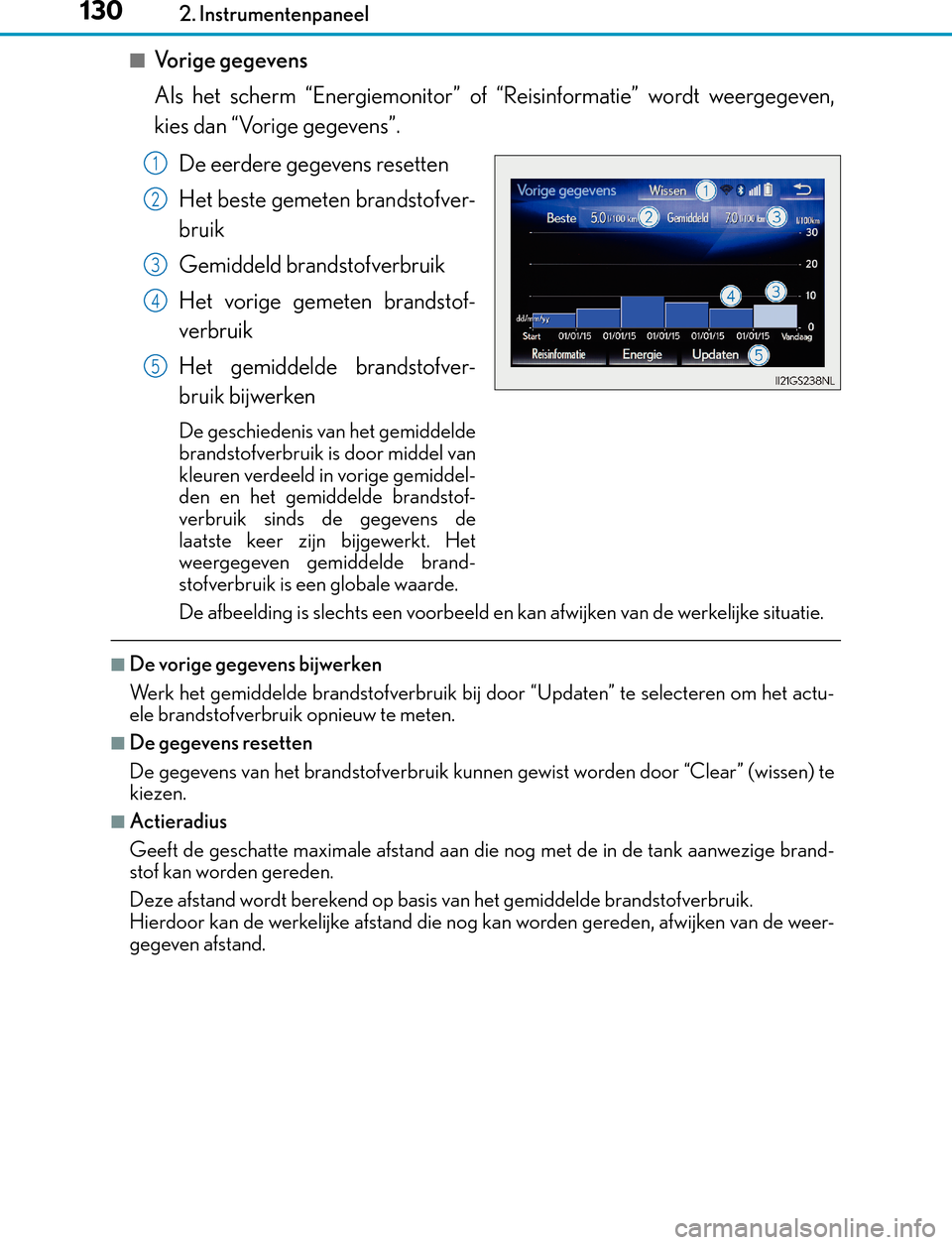

■Vorige gegevens
Als het scherm “Energiemonitor” of “Reisinformatie” wordt weergegeven,
kies dan “Vorige gegevens”.
De eerdere gegevens resetten
Het beste gemeten brandstofver-
bruik
Gemiddeld brandstofverbruik
Het vorige gemeten brandstof-
verbruik
Het gemiddelde brandstofver-
bruik bijwerken
De geschiedenis van het gemiddelde
brandstofverbruik is door middel van
kleuren verdeeld in vorige gemiddel-
den en het gemiddelde brandstof-
verbruik sinds de gegevens de
laatste keer zijn bijgewerkt. Het
weergegeven gemiddelde brand-
stofverbruik is een globale waarde.
De afbeelding is slechts een voorbeeld en kan afwijken van de werkelijke situatie.
■De vorige gegevens bijwerken
Werk het gemiddelde brandstofverbruik bij door “Updaten” te selecteren om het actu-
ele brandstofverbruik opnieuw te meten.
■De gegevens resetten
De gegevens van het brandstofverbruik kunnen gewist worden door “Clear” (wissen) te
kiezen.
■Actieradius
Geeft de geschatte maximale afstand aan die nog met de in de tank aanwezige brand-
stof kan worden gereden.
Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die nog kan worden gereden, afwijken van de weer-
gegeven afstand.
1
2
3
4
5
